PERI Nájemní kritéria SKYDECK

Transkript

1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Panel SDP 2 Poslední změny Datum Iniciály Strana Nová verze 09/2015 I cg Podélný nosník SLT 8 Krycí lišta SAL 9 Pevná hlava SSK I Opěrná hlava SCK I Padací hlava SFK 16 Koncový nosník SRT-2 23 Trojúhelníkový rám SDR 25 Stěnový držák SWH-2 28 Lávka SDB 30 Vysvětlivky znaků 34 Jen pro interní použití. NK_ _cz 1 34

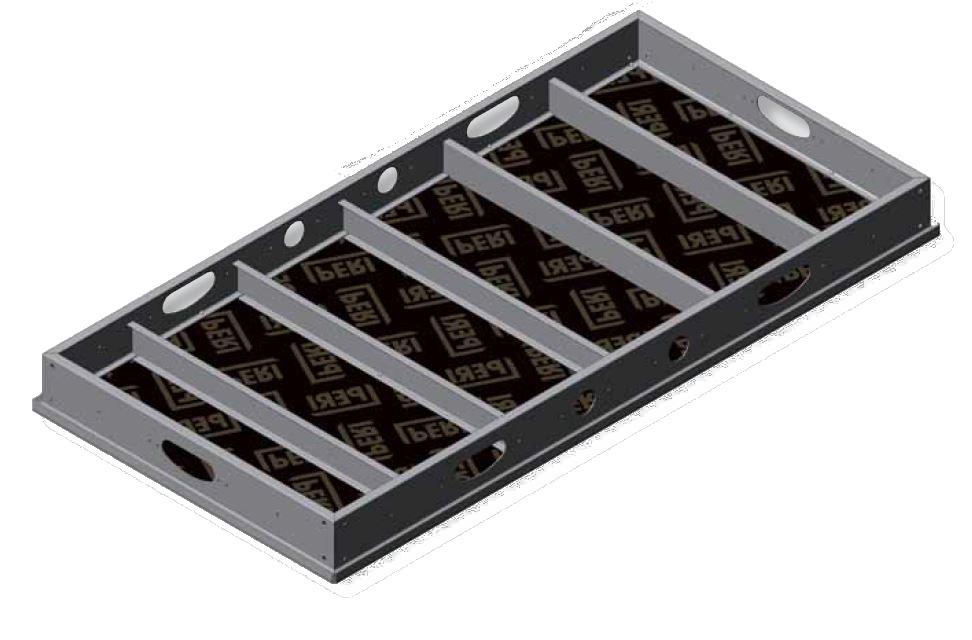

2 Panel SDP Č. Číslo výrobku 1 Rám Překližka 3 Nýt Platné pro: Panel SDP 150 x Panel SDP 150 x Panel SDP 150 x 37, Panel SDP 75 x Panel SDP 75 x Panel SDP 75 x 37, Jen pro interní použití. NK_ _cz 2 34

3 Panel SDP Promáčknutí profilu Důlek v rámu překližky 3 mm Jen pro interní použití. NK_ _cz 3 34

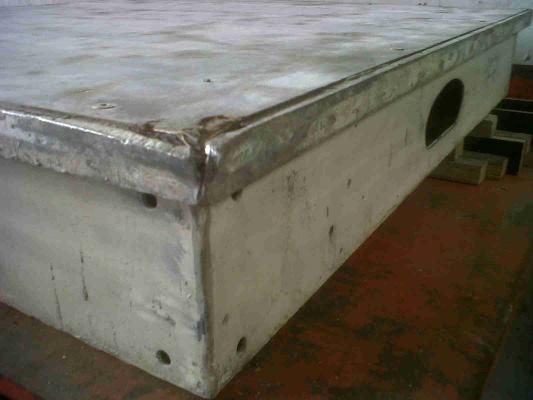

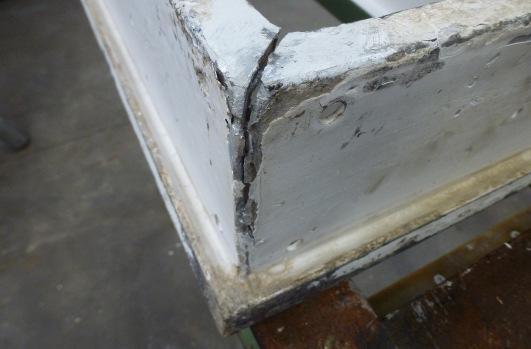

4 Panel SDP Promáčknutí na spodním straně rámu 3 mm Prasklý svár rohu profilu Jen pro interní použití. NK_ _cz 4 34

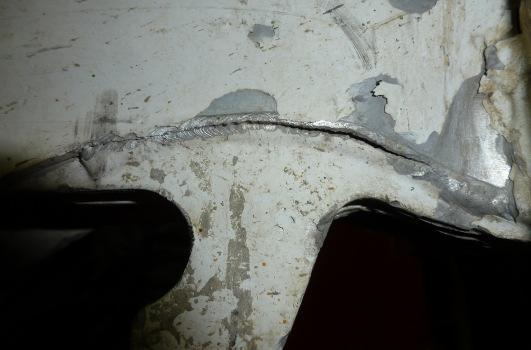

5 Panel SDP Prasklý svár na rámu překližky Prasklý svár ze spodní strany rámu na překližky Jen pro interní použití. NK_ _cz 5 34

6 Panel SDP Odtržené části v úchopu Prasklina v úchopu Jen pro interní použití. NK_ _cz 6 34

7 Panel SDP Prasklina ve sváru výztuhy bez poškození výztuhy Deformace výztuhy s deformací na výztuze Jen pro interní použití. NK_ _cz 7 34

8 Podélný nosník SLT Č. Číslo výrobku Nosník 2 Plastový střední kus Plastový koncový kus Nýt Platný pro: Podélný nosník SLT Podélný nosník SLT Podélný nosník SLT Jen pro interní použití. NK_ _cz 8 34

9 Podélný nosník SLT Poškozený plastový kus Zdeformované připojení podélného nosníku > 5 mm Jen pro interní použití. NK_ _cz 9 34

10 Podélný nosník SLT Prasklina ve sváru v místě připojení prasklina skrz vnitřní a vnější vrstvu profilu Prasklina ve sváru v místě připojení prasklina skrz vnější vrstvu profilu Jen pro interní použití. NK_ _cz 10 34

11 Podélný nosník SLT Prasklina ve sváru v místě připojení prasklina v staticky namáhaném sváru Ohnutý podélný nosník 3 mm Jen pro interní použití. NK_ _cz 11 34

12 Podélný nosník SLT Deformace/ díra uvnitř nosníku bez deformace profilu Deformovaný profil Jen pro interní použití. NK_ _cz 12 34

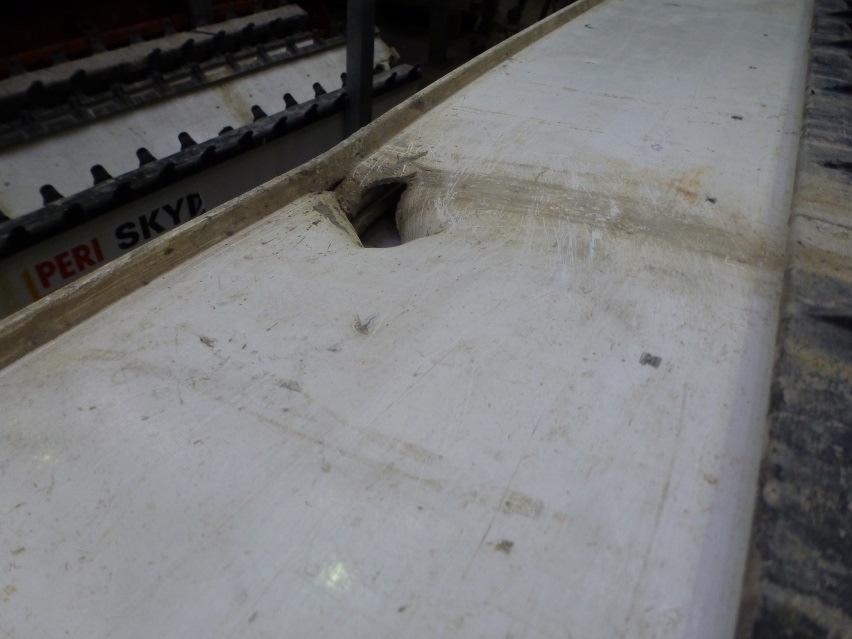

13 Podélný nosník SLT Prasklina na vnitřní straně profilu 15 mm délky Díra v profilu > Ø 5 mm Jen pro interní použití. NK_ _cz 13 34

14 Krycí lišta SAL Č. Číslo výrobku 1 Profil Šroub Pružina Třmen RD 2,5 SAL Platný pro: : 2 Krycí lišta SAL Krycí lišta SAL Krycí lišta SAL Krycí lišta SAL 37, Jen pro interní použití. NK_ _cz 14 34

15 Krycí lišta SAL Cybějící část > 10 cm Chybějící komponent pružina třmen (foto) Jen pro interní použití. NK_ _cz 15 34

16 Pevná hlava SSK I Opěrná hlava SCK I Padací hlava SFK Č. Číslo výrobku SSK 1 Držák hlavy Klapka Čep Pružina Platný pro: : SFK Pevná hlava SSK Opěrná hlava SCK SCK Padací hlava SFK Jen pro interní použití. NK_ _cz 16 34

17 Opěrná hlava SSK Utržená část Poškozená pružina Jen pro interní použití. NK_ _cz 17 34

18 Opěrná hlava SSK Značné ohnutí Upilování Značně ohnutý držák hlavy Jen pro interní použití. NK_ _cz 18 34

19 Opěrná hlava SSK Značné ohnutí části Značné ohnutí nebo odtržení opěrné hlavy Jen pro interní použití. NK_ _cz 19 34

20 Opěrná hlava SCK Značné ohnutí zlomení držáku hlavy Poškozená pružina Jen pro interní použití. NK_ _cz 20 34

21 Padací hlava SFK Značné ohnutí Ohnutý chybějící držák hlavy Jen pro interní použití. NK_ _cz 21 34

22 Padací hlava SFK Chybějící pružina Jen pro interní použití. NK_ _cz 22 34

23 Koncový nosník SRT-2 Č. Číslo výrobku 1 Čep 6X Čep 8X Trubka Příložka 5 Hřebík RNC-SB 28/60 NK Platný pro: : Koncový nosník SRT Koncový nosník SRT Jen pro interní použití. NK_ _cz 23 34

24 Koncový nosník SRT Praskliny v profilu odtržené části Rozpadlá příložka (SRT 75) (SRT 150) Jen pro interní použití. NK_ _cz 24 34

25 Trojúhelníkový rám SDR Č. Číslo výrobku SDR 1 Rám SDR 150 I Překližka 21X54X Překližka 21X54X TSS-Torx 6X Platný pro: : Trojúhelníkový rám SDR Trojúhelníkový rám SDR Jen pro interní použití. NK_ _cz 25 34

26 Trojúhelníkový rám SDR Prasklina ve sváru Poškozená překližka Jen pro interní použití. NK_ _cz 26 34

27 Trojúhelníkový rám SDR Ohnutý rám 3 mm Jen pro interní použití. NK_ _cz 27 34

28 Stěnový držák SWH-2 Č. Číslo výrobku 1 Stěnový držák SWH-2 2 Matice Plech Platný pro: : SWH Jen pro interní použití. NK_ _cz 28 34

29 Stěnový držák SWH Deformace trubka matice nebo plech Jen pro interní použití. NK_ _cz 29 34

30 Lávka SDB Č. Číslo výrobku 1 Rám lávky SDB 2 Zábradlí SDB 3 Sloupek 4 Vodorovná trubka 7 5 Okopový plech 6 Podlaha SDB 7 Jeřábové oko Pojistka zábradlí I Platný pro: : Lávka SDB Lávka SDB Lávka SDB Jen pro interní použití. NK_ _cz 30 34

31 Lávka SDB Ohnutý rám Ohnuté zábradlí ohnutý sloupek (SDB 150) (SDB 225) (SDB 300) (150) (225) (300) ohnutá vodorovná trubka (SDB 150) (SDB 225) (SDB 300) (150) (225) (300) Jen pro interní použití. NK_ _cz 31 34

32 Lávka SDB Ohnutá I chybějící pojistka zábradlí Podlaha opotřebovaná (SDB 150) (SDB 225) (SDB 300) zničená (SDB 150) (SDB 225) (SDB 300) Jen pro interní použití. NK_ _cz 32 34

33 Lávka SDB Ohnuté I chybějící jeřábové oko Jen pro interní použití. NK_ _cz 33 34

34 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití. Vysvětlivky znaků 34 34
