PERI Nájemní kritéria Nosníky GT 24
|
|
|
- Ján Bílek
- před 5 lety
- Počet zobrazení:
Transkript
1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana 3 Poslední změny Datum Iniciály Strana Nová verze 09/2015 I cg Stojina 14 Koncovka 17 Vysvětlivky znaků 19 Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 1 19

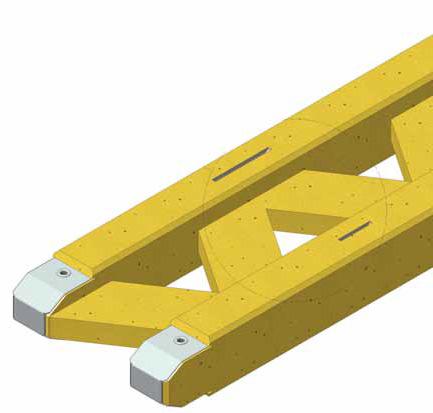

2 Č. Číslo výrobku 1 2 Stojina 3 Nýt Koncovka Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 2 19
3 Výrobek Číslo výrobku Výrobek Číslo výrobku GT 24 L = 0.90 m GT 24 L = 1,20 m GT 24 L = 1,50 m GT 24 L = 1,80 m GT 24 L = 5,10 m GT 24 L = 5,40 m GT 24 L = 5,70 m GT 24 L = 6,00 m GT 24 L = 2,10 m GT 24 L = 2,40 m GT 24 L = 2,70 m GT 24 L = 3,00 m GT 24 L = 3,30 m GT 24 L = 3,60 m GT 24 L = 3,90 m GT 24 L = 4,20 m GT 24 L = 4,50 m GT 24 L = 4,80 m Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 3 19
4 01.01 Zárostlá kůra Stopy pryskyřice 5 mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 4 19
5 01.03 Suk na hraně nosníku Vrcholový zlom Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 5 19
6 01.05 Odštípnutí d 33 mm šířky a 35 cm délky š nebo > 35 cm délky a 10 mm šířky Odštípnutí > 33 mm šířky nebo > 35 cm délky š > 33 mm a > 10 mm šířky d > 35 cm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 6 19
7 01.07 Zlomení zlomení způsobené přetížením Zlomení příčně k vláknům Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 7 19

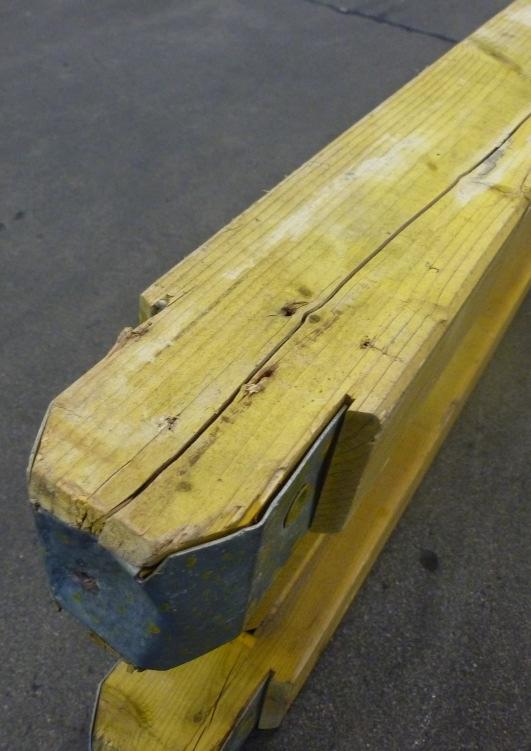

8 01.09 Trhlina v důsledku smrštění trhlina podél vláken a trhlina není průběžná a max. šířky 4 mm a max. délky 1 m š > 4mm Trhlina v důsledku smrštění šířky > 4 mm délky > 1 m Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 8 19
9 01.11 Trhlina v důsledků nesprávného zacházení deformovaná koncovka, odštípnutí atd. Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 9 19
10 L > 80 mm Otvor Ø 4 mm Ø 4 mm max. 4 díry podélně (v jedné ose) a s minimálním rozestupem 80 mm a vzdálenost k dalšímu otvoru > rastr styčníků (>300 mm) Ø 8 mm L > 80 mm Otvor Ø 8 mm na konci nosníku max. 3 díry podélně (v jedné ose) a s minimálním rozestupem 80 mm a vzdálenost k dalšímu otvoru > rastr styčníků (>300 mm) L > 142 mm Ø 8 mm Otvor Ø 8mm max. 2 díry podélně (v jedné ose) a s minimálním rozestupem 142 mm a vzdálenost k dalšímu otvoru > rastr styčníků (>300 mm) Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 10 19
11 01.15 Otvor M6/M8 v pásnici L > 80 mm max. 2 díry podélně (v jedné ose) a s minimálním rozestupem 80 mm a vzdálenost k dalšímu otvoru > rastr styčníků (>300 mm) Otvor Ø 12 mm v pásnici max. 1 díra mezi dvěma styčníky nosníku Otvor Ø 12 mm v pásnici více než 1 díra mezi dvěma styčníky nosníku Ø > 12 mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 11 19
12 01.18 Zářez v pásnici hloubka 2 mm mezi dvěma styčníky Nebo hloubka > 2 mm h 5mm Zářez v pásnici řez podélně s vlákny hloubka 5 mm a max. 1 mezi dvěma styčníky h > 5mm Zářez v pásnici řez podélně s vlákny 5 mm a vice než jeden řez mezi dvěma styčníky nebo hloubka > 5 mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 12 19
13 01.21 Nosník není zaříznutý dle standardů PERI poškozená vibrátorem otlačená místa 2,5mm otlačená místa > 2,5mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 13 19
14 Stojina Otvor ve stojině Ø 18 mm a max. jeden otvor ve stojině otvor Ø 18 mm a více než jeden otvor ve stojině otvor > Ø 18mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 14 19
15 Stojina Odštípnutí šířky 18 mm šířky > 18mm zlomená W > 18mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 15 19
16 Stojina Prasklina ve stojině prasklina kolmo ke směru vláken prasklina ve směru vláken 2 mm š 2mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 16 19

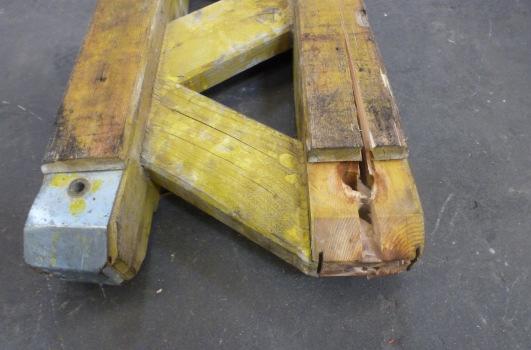

17 Koncovka Poškození koncovky nosníku u nového typu koncového plechu (pronýtovaný) u starého typu koncového plechu u starého typu koncového plechu s odštípnutím dřeva > 33 mm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 17 19
18 Číslo servisního artiklu Číslo servisního artiklu Řezání Nosníku GT o 30 cm Řezání Nosníku GT o 60 cm Řezání Nosníku GT o 90 cm Řezání Nosníku GT o 120 cm Řezání Nosníku GT o 150 cm Řezání Nosníku GT o 180 cm Řezání Nosníku GT o 210 cm Řezání Nosníku GT o 240 cm Řezání Nosníku GT o 270 cm Řezání Nosníku GT o 300 cm Řezání Nosníku GT o 330 cm Řezání Nosníku GT o 360 cm Řezání Nosníku GT o 390 cm Řezání Nosníku GT o 420 cm Řezání Nosníku GT o 450 cm Řezání Nosníku GT o 480 cm Řezání Nosníku GT o 510 cm Řezání Nosníku GT o 540 cm Řezání Nosníku GT o 570 cm Řezání Nosníku GT o 600 cm Řezání Nosníku GT o 630 cm Řezání Nosníku GT o 660 cm Řezání Nosníku GT o 690 cm Řezání Nosníku GT o 720 cm Řezání Nosníku GT o 750 cm Řezání Nosníku GT o 780 cm Řezání Nosníku GT o 810 cm Řezání Nosníku GT o 840 cm Řezání Nosníku GT o 870 cm Řezání Nosníku GT o 900 cm Jen pro interní použití. NK_01_GT_24_Nosníky_1604_cz 18 19
19 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití. Vysvětlivky znaků 19 19
