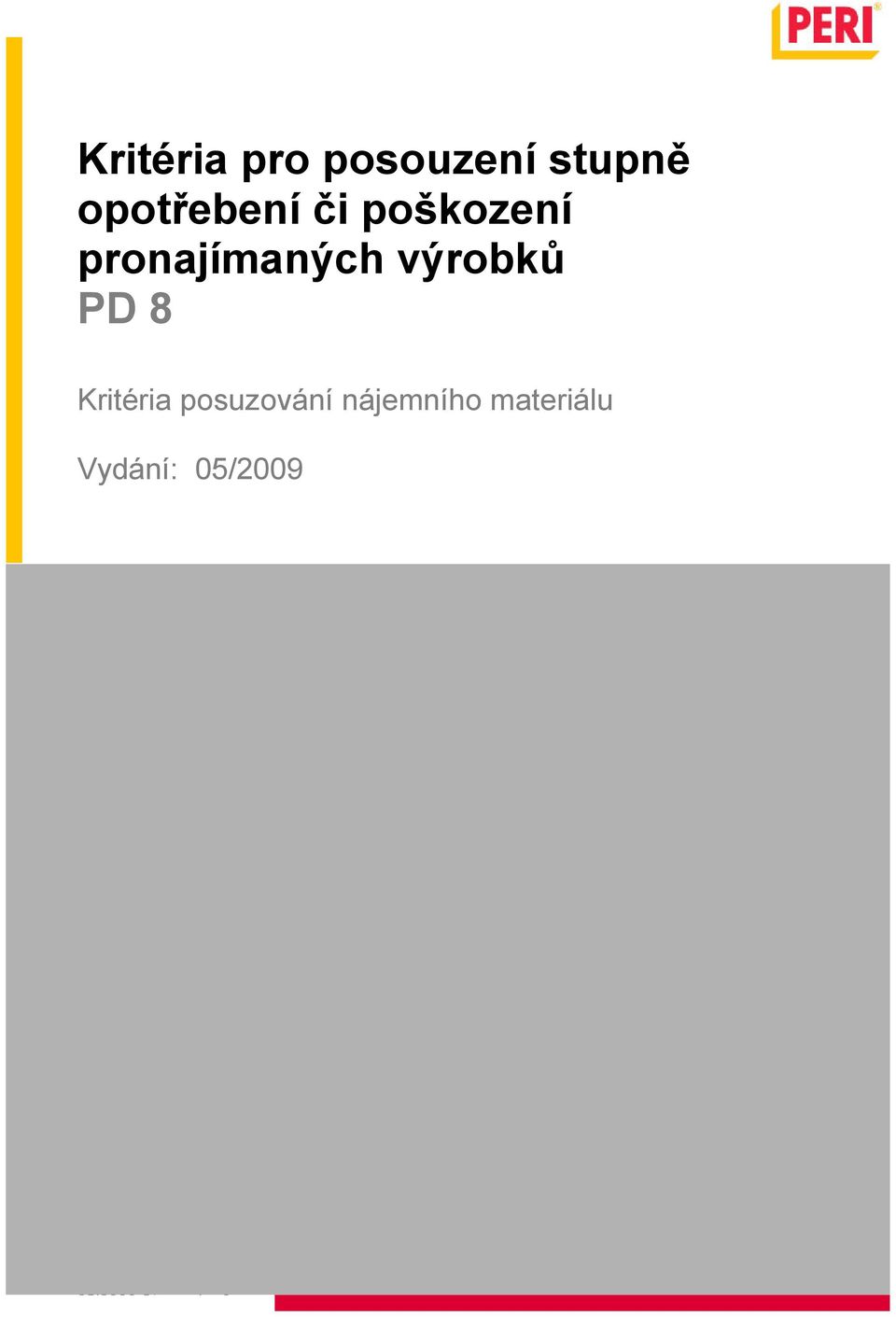

1 Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Kritéria posuzování nájemního materiálu Vydání: 05/ Strana 1 z 8

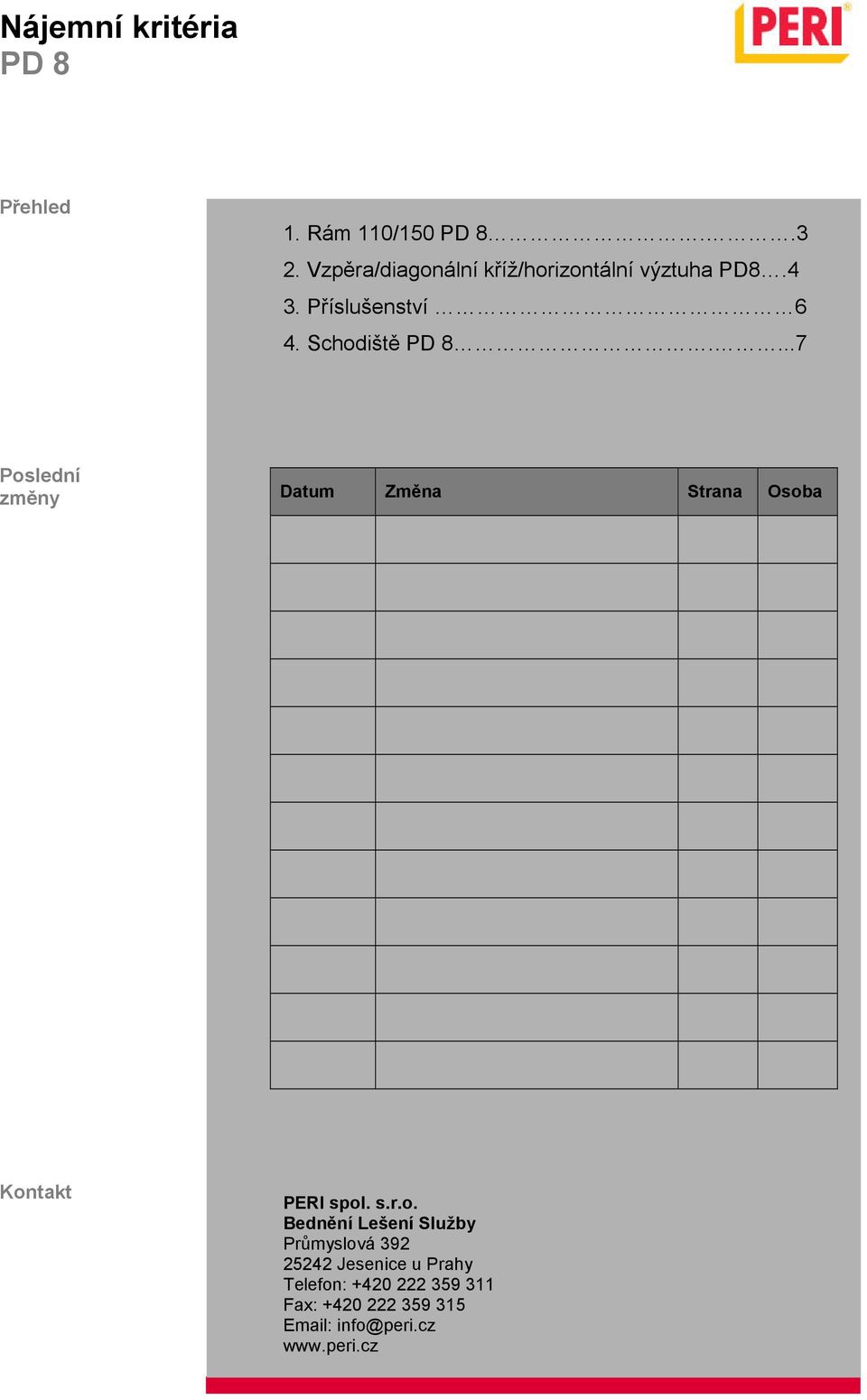

2 Přehled 1. Rám 110/150 ''''''''''.''''.3 2. Vzpěra/diagonální kříž/horizontální výztuha PD8'.4 3. Příslušenství '''''''''''''''''6 4. Schodiště ''''''''''''.'''...7 Poslední změny Datum Změna Strana Osoba Kontakt PERI spol. s.r.o. Bednění Lešení Služby Průmyslová Jesenice u Prahy Telefon: Fax: info@peri.cz Strana 2 z 8

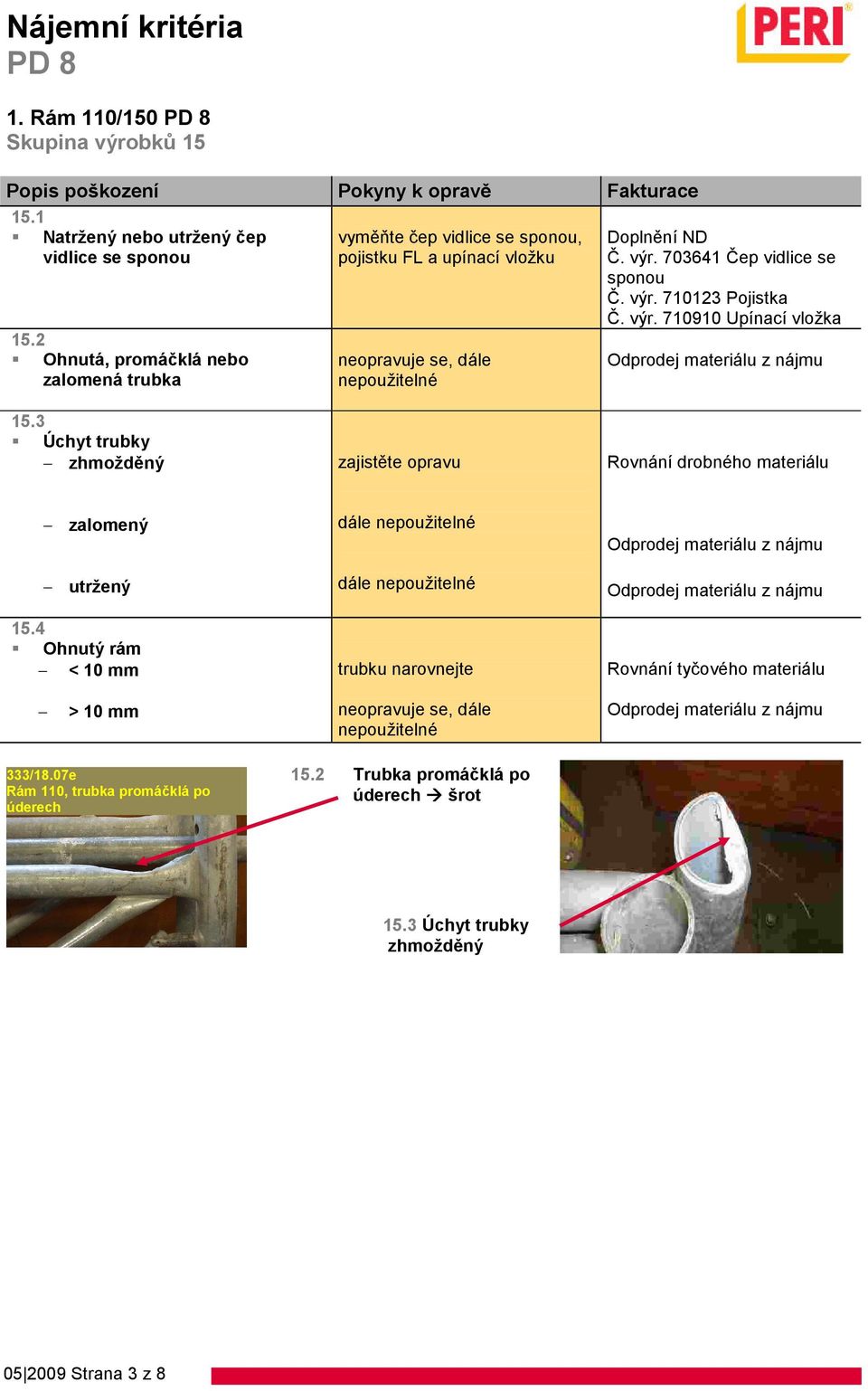

3 1. Rám 110/150 Skupina výrobků Natržený nebo utržený čep vidlice se sponou 15.2 Ohnutá, promáčklá nebo zalomená trubka vyměňte čep vidlice se sponou, pojistku FL a upínací vložku Doplnění ND Č. výr Čep vidlice se sponou Č. výr Pojistka Č. výr Upínací vložka 15.3 Úchyt trubky zhmožděný zajistěte opravu Rovnání drobného materiálu zalomený utržený 15.4 Ohnutý rám < 10 mm > 10 mm dále dále trubku 333/18.07e Rám 110, trubka promáčklá po úderech 15.2 Trubka promáčklá po úderech šrot 15.3 Úchyt trubky zhmožděný Strana 3 z 8

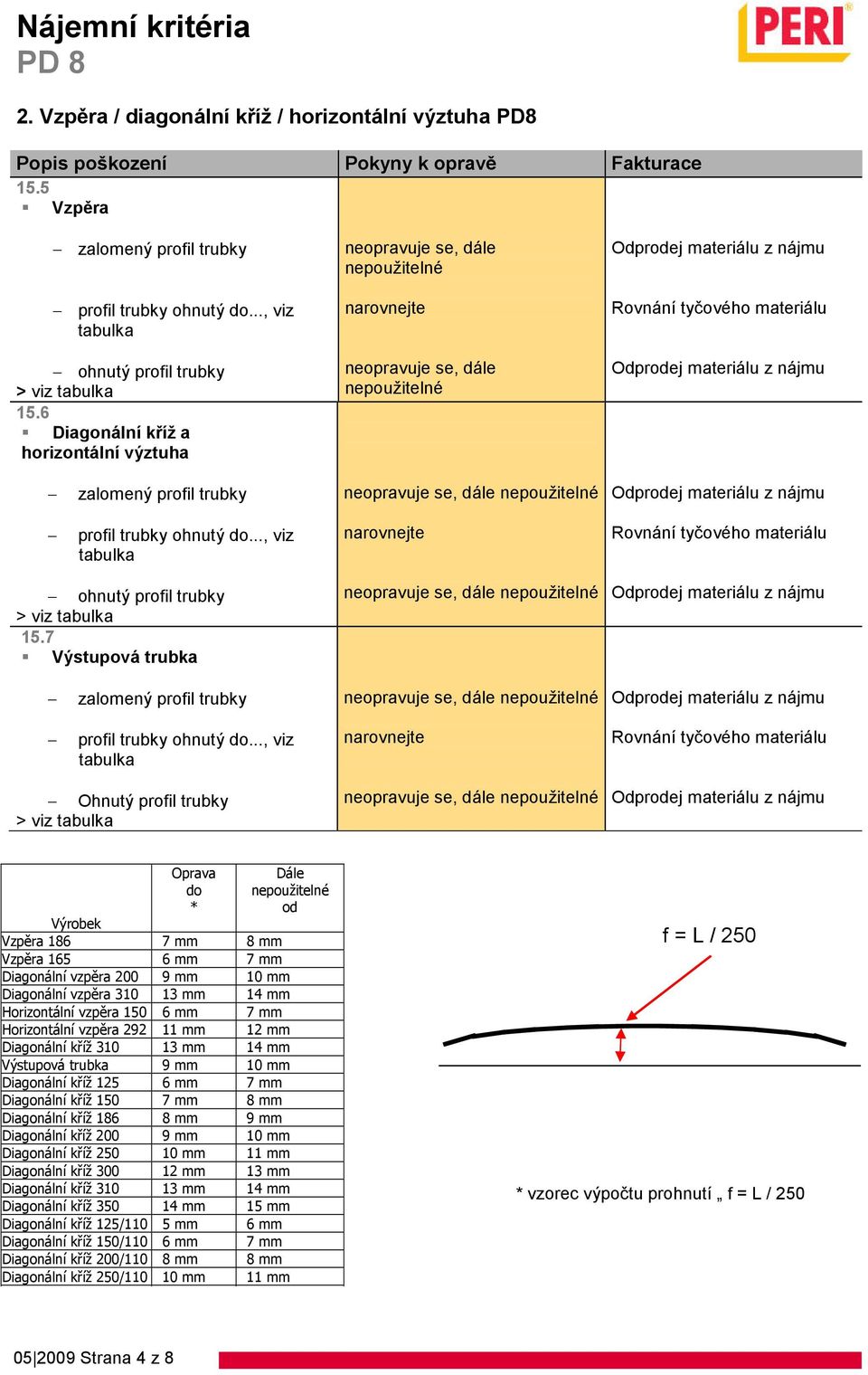

4 2. Vzpěra / diagonální kříž / horizontální výztuha PD Vzpěra zalomený profil trubky profil trubky ohnutý do..., viz tabulka ohnutý profil trubky > viz tabulka 15.6 Diagonální kříž a horizontální výztuha zalomený profil trubky profil trubky ohnutý do..., viz tabulka ohnutý profil trubky > viz tabulka 15.7 Výstupová trubka zalomený profil trubky profil trubky ohnutý do..., viz tabulka Ohnutý profil trubky > viz tabulka Oprava do * Výrobek Vzpěra mm 8 mm Vzpěra mm 7 mm Dále od Diagonální vzpěra mm 10 mm Diagonální vzpěra mm 14 mm Horizontální vzpěra mm 7 mm Horizontální vzpěra mm 12 mm Diagonální kříž mm 14 mm Výstupová trubka 9 mm 10 mm Diagonální kříž mm 7 mm Diagonální kříž mm 8 mm Diagonální kříž mm 9 mm Diagonální kříž mm 10 mm Diagonální kříž mm 11 mm Diagonální kříž mm 13 mm Diagonální kříž mm 14 mm Diagonální kříž mm 15 mm Diagonální kříž 125/110 5 mm 6 mm Diagonální kříž 150/110 6 mm 7 mm Diagonální kříž 200/110 8 mm 8 mm Diagonální kříž 250/ mm 11 mm Diagonální kříž 300/ mm 13 mm f = L / 250 * vzorec výpočtu prohnutí f = L / Strana 4 z 8

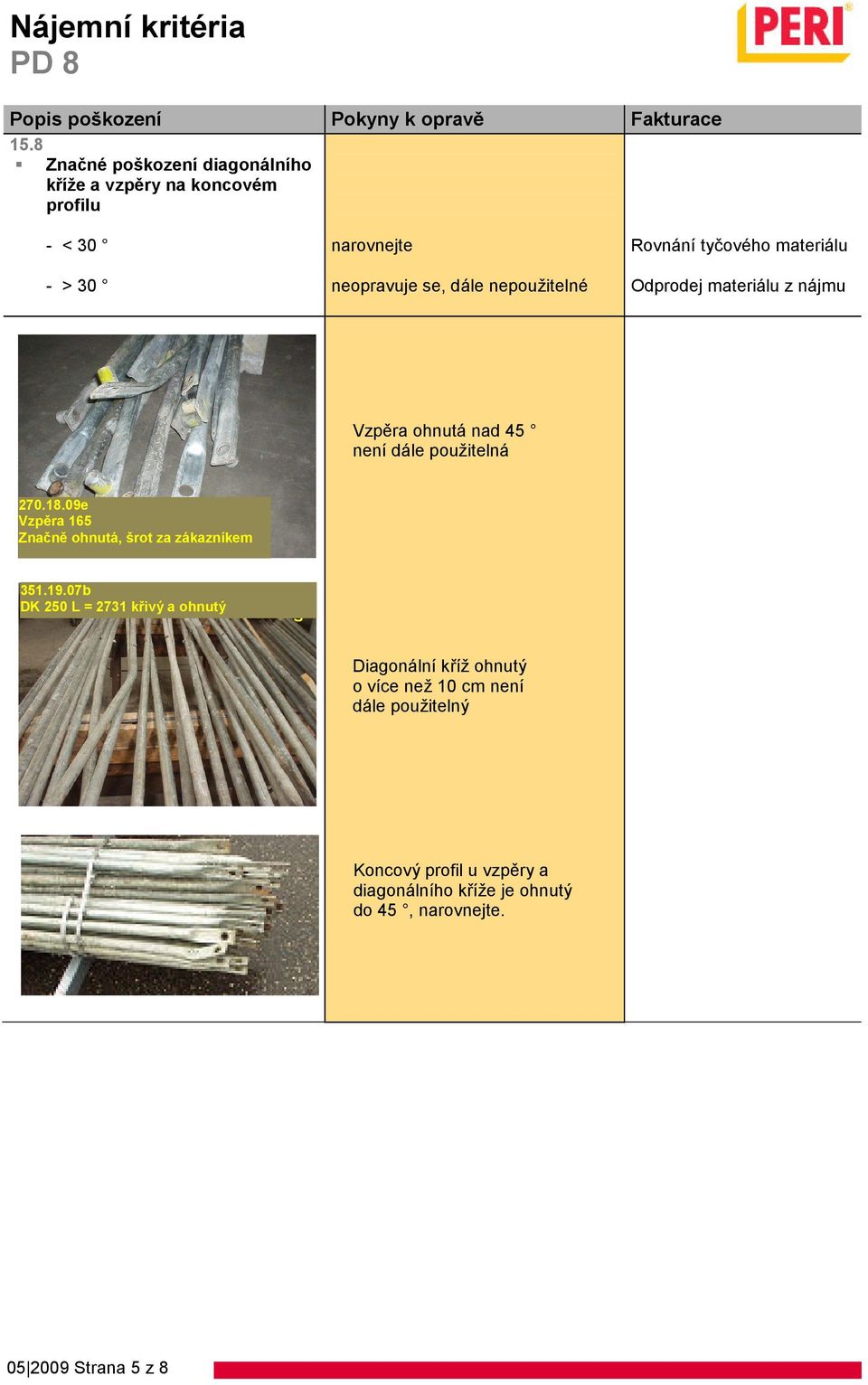

5 15.8 Značné poškození diagonálního kříže a vzpěry na koncovém profilu - < 30 - > 30 Vzpěra ohnutá nad 45 není dále použitelná e Vzpěra 165 Značně ohnutá, šrot za zákazníkem b DK 250 L = 2731 křivý a ohnutý Diagonální kříž ohnutý o více než 10 cm není dále použitelný Koncový profil u vzpěry a diagonálního kříže je ohnutý do 45, Strana 5 z 8

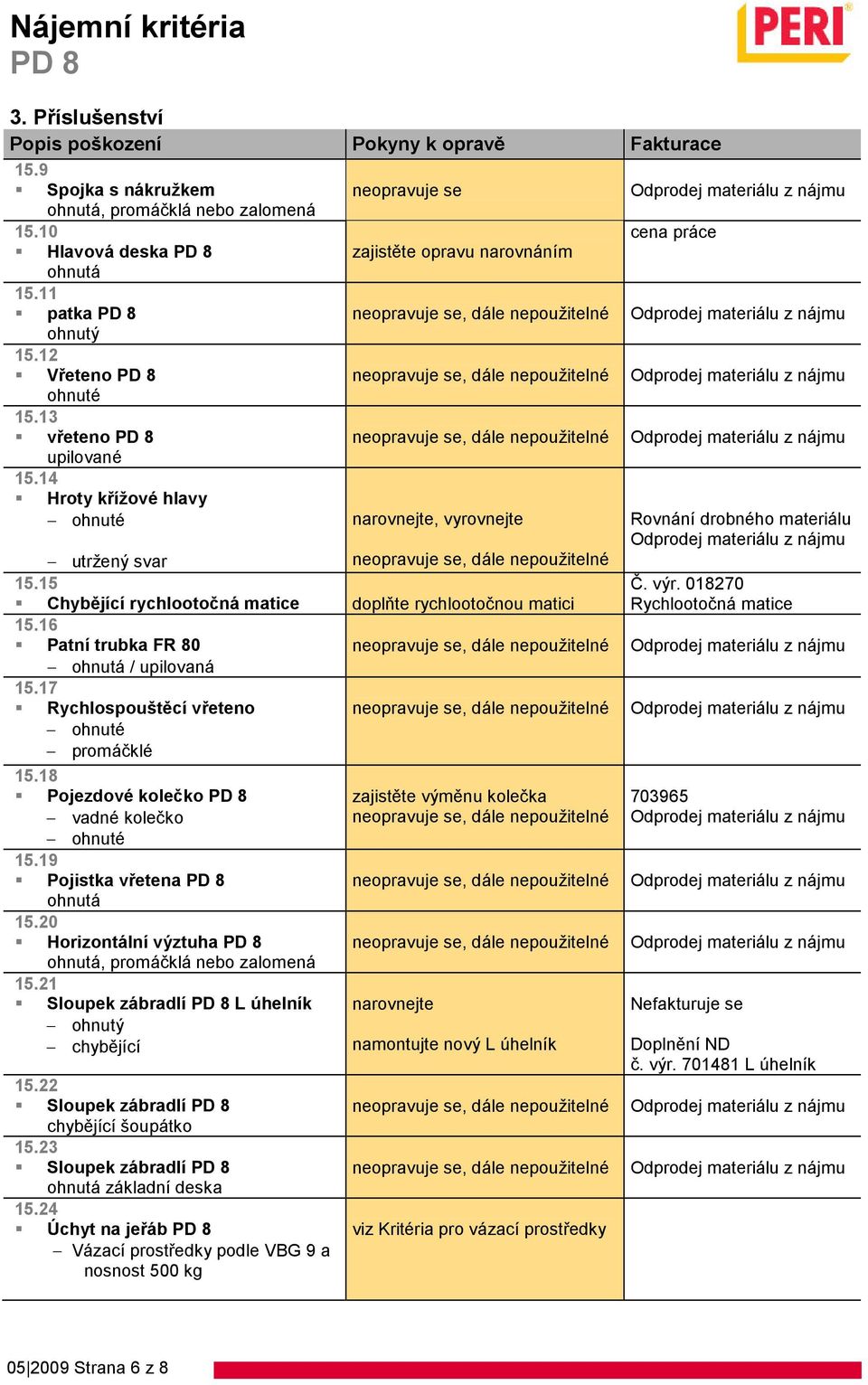

6 3. Příslušenství 15.9 Spojka s nákružkem neopravuje se ohnutá, promáčklá nebo zalomená cena práce Hlavová deska ohnutá zajistěte opravu narovnáním patka ohnutý Vřeteno ohnuté vřeteno upilované Hroty křížové hlavy ohnuté utržený svar Chybějící rychlootočná matice Patní trubka FR 80 ohnutá / upilovaná Rychlospouštěcí vřeteno ohnuté promáčklé Pojezdové kolečko vadné kolečko ohnuté Pojistka vřetena ohnutá Horizontální výztuha ohnutá, promáčklá nebo zalomená Sloupek zábradlí L úhelník ohnutý chybějící Sloupek zábradlí chybějící šoupátko Sloupek zábradlí ohnutá základní deska Úchyt na jeřáb Vázací prostředky podle VBG 9 a nosnost 500 kg, vyrovnejte doplňte rychlootočnou matici Rovnání drobného materiálu Č. výr Rychlootočná matice zajistěte výměnu kolečka namontujte nový L úhelník Nefakturuje se Doplnění ND č. výr L úhelník viz Kritéria pro vázací prostředky Strana 6 z 8

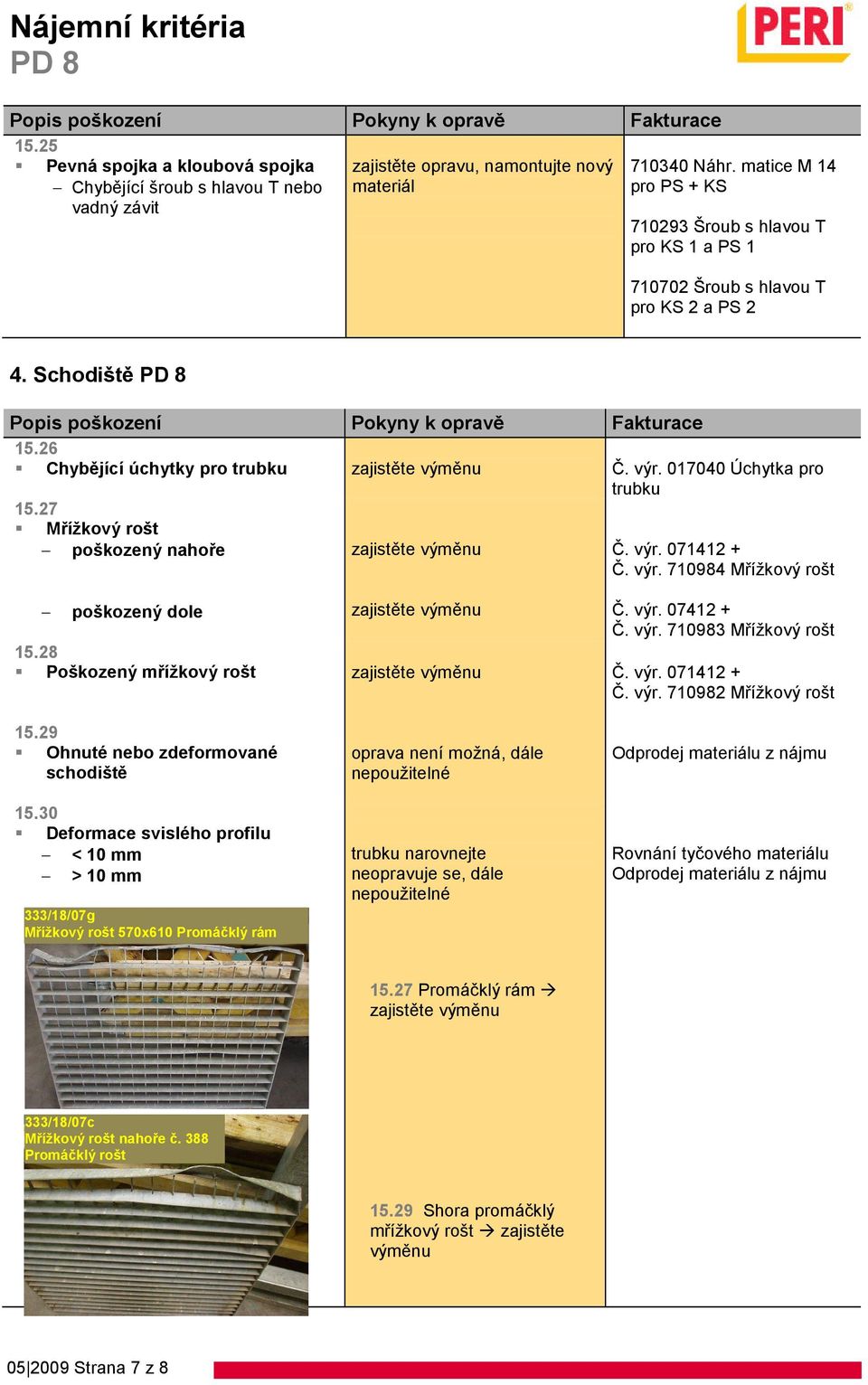

7 15.25 Pevná spojka a kloubová spojka Chybějící šroub s hlavou T nebo vadný závit zajistěte opravu, namontujte nový materiál Náhr. matice M 14 pro PS + KS Šroub s hlavou T pro KS 1 a PS Šroub s hlavou T pro KS 2 a PS 2 4. Schodiště Chybějící úchytky pro trubku zajistěte výměnu Č. výr Úchytka pro trubku Mřížkový rošt poškozený nahoře zajistěte výměnu Č. výr Č. výr Mřížkový rošt poškozený dole zajistěte výměnu Č. výr Č. výr Mřížkový rošt Poškozený mřížkový rošt zajistěte výměnu Č. výr Č. výr Mřížkový rošt Ohnuté nebo zdeformované schodiště Deformace svislého profilu < 10 mm > 10 mm 333/18/07g Mřížkový rošt 570x610 Promáčklý rám oprava není možná, dále trubku Promáčklý rám zajistěte výměnu 333/18/07c Mřížkový rošt nahoře č. 388 Promáčklý rošt Shora promáčklý mřížkový rošt zajistěte výměnu Strana 7 z 8

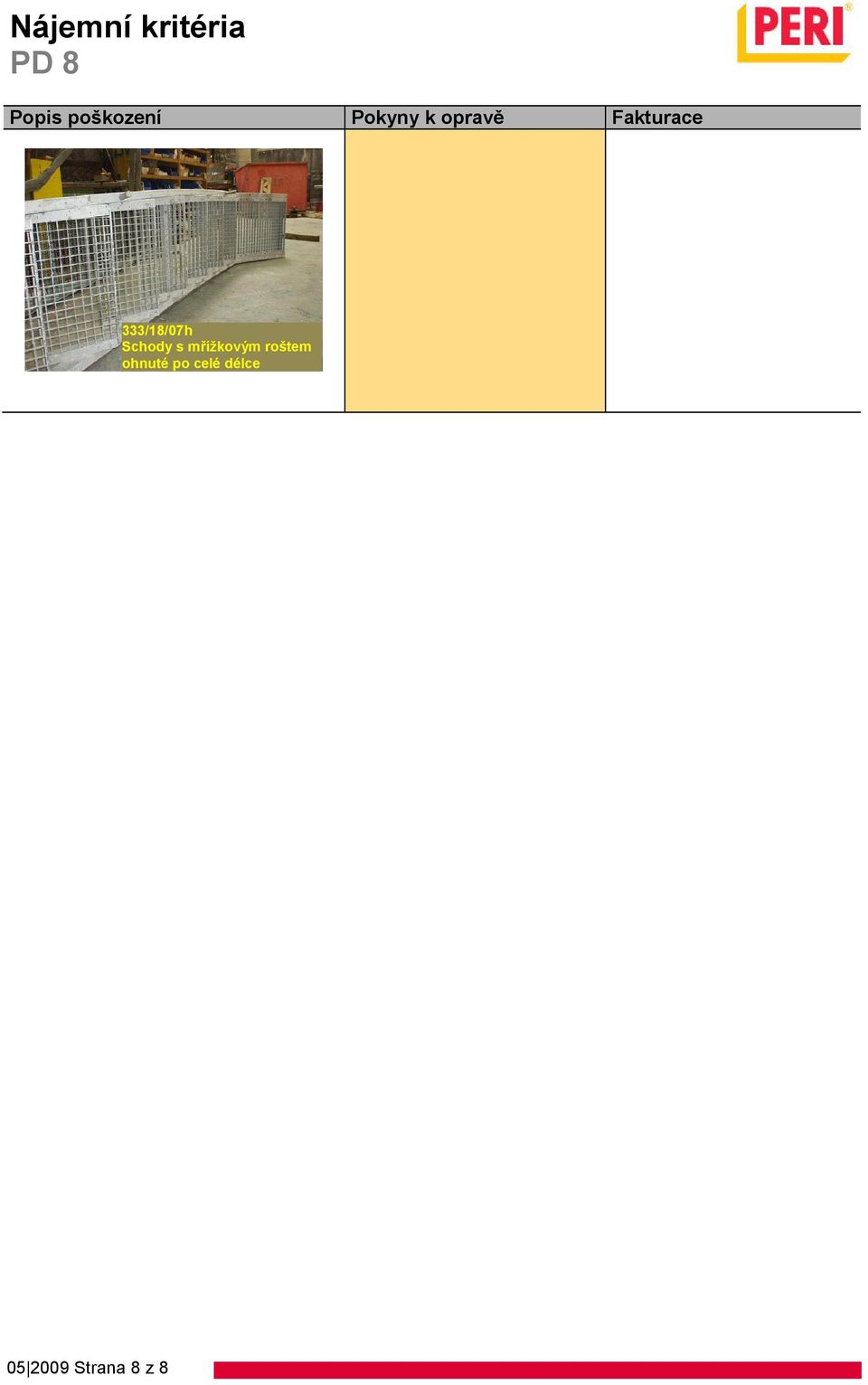

8 333/18/07h Schody s mřížkovým roštem ohnuté po celé délce Strana 8 z 8
