1 Kontakt PERI, spol. s r.o. bednění lešení služby Průmyslová Jesenice u Prahy tel.: info@peri.cz Obsah Strana Stropní stojky 2 Poslední změny Datum Iniciály Strana Nová verze 09/2015 I fw Rám MRK 8 Příslušenství 12 Vysvětlivky znaků 30 Jen pro interní použití. NK_20_ _cz 1 30

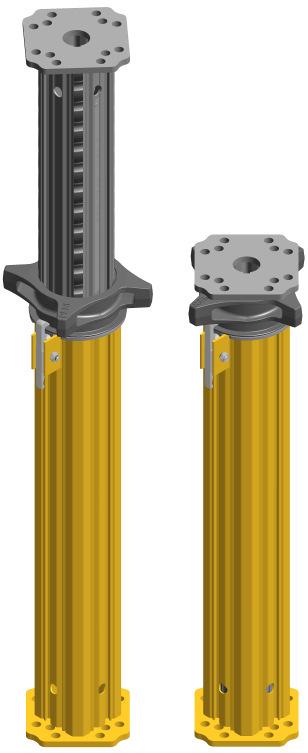

2 Stropní stojky Č. Číslo výrobku 1 1 Hlavová deska Vnitřní trubka 3 Stavěcí matice Západka Vnější trubka 4 6 Základní deska 7 Závit 5 8 Příruba Platný pro Číslo výrobku MP MP MP MP MP Jen pro interní použití. NK_20_ _cz 2 30

3 Stropní stojka Promáčknutí/ prohnutí na vnější trubce pokud není trubka pohyblivá pokud je vnější trubka neopravitelná Výměna vnější trubky Tabulka (str. 7) Promáčknutí/prohnutí na vnitřní trubce trubka není pohyblivá Výměna vnitřní trubky Tabulka (str. 7) nebo > 2 mm v závitu Výměna vnitřní trubky Tabulka (str. 7) nebo > 3 mm v přírubě Výměna vnitřní trubky Tabulka (str. 7) Jen pro interní použití. NK_20_ _cz 3 30

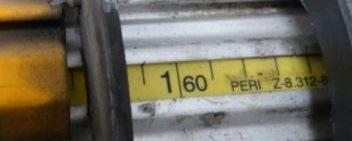

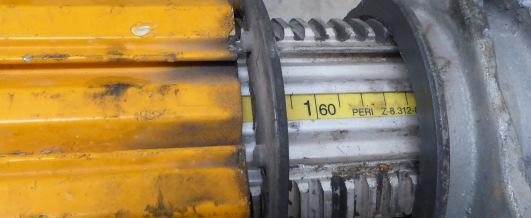

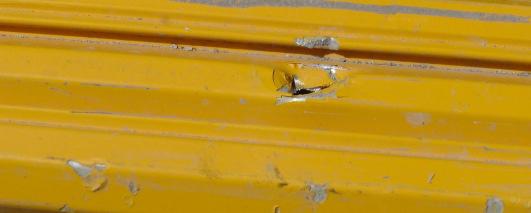

4 Stropní stojka Značně znečištěná vnitřní trubka nebo měřidlo je možné očistit není možné očistit Výměna měřidla Tabulka (str. 7) Uvolněná brusná deska Díra ve vnější trubce > Ø 5 mm Výměna vnější trubky Tabulka (str. 7) Jen pro interní použití. NK_20_ _cz 4 30

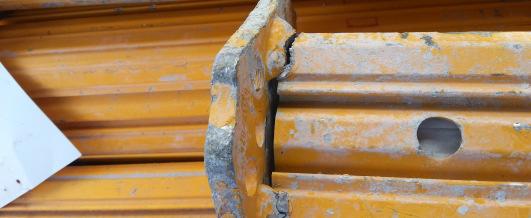

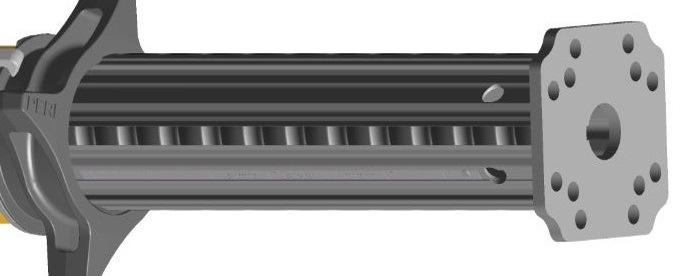

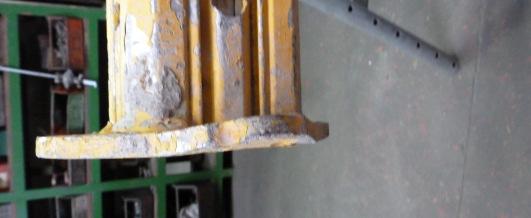

5 Stropní stojka Ohnutá hlavová nebo základní deska ohnutí do 20 mm ohnutí > 20 mm Vnitřní nebo vnější trubka Tabulka (str. 7) Prasklina ve sváru Vnitřní nebo vnější trubka Tabulka (str. 7) Závits znečištěný betonem Jen pro interní použití. NK_20_ _cz 5 30

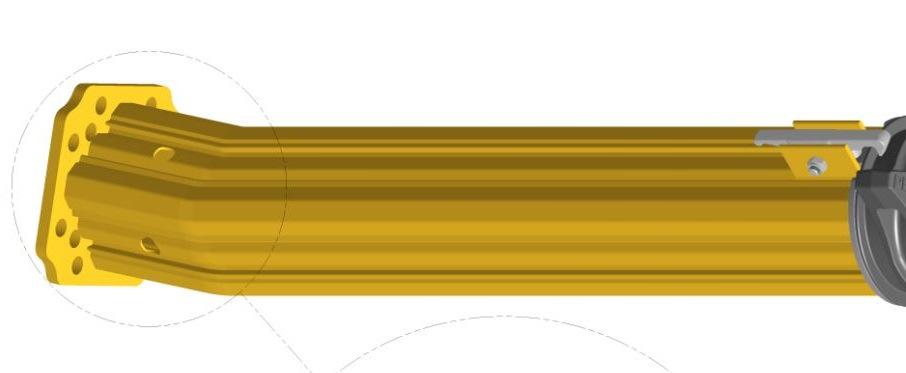

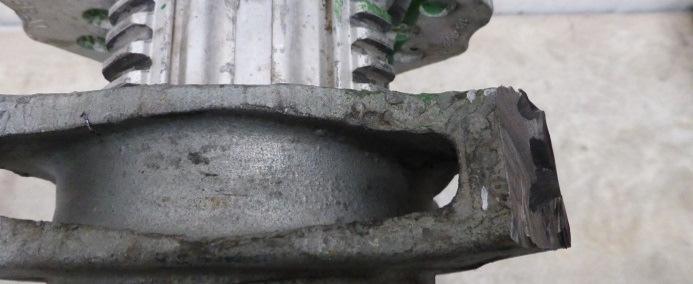

6 Stropní stojka Stavěcí matice odtržená část prasklina Západka poškozena, nebo je nefunkční Kompletní zdeformování Ohnutí vnitřní i vnější trubky Jen pro interní použití. NK_20_ _cz 6 30

7 Výrobek Výměna měřidla Výměna vnější trubky Výměna vnitřní trubky Náhradní díl Číslo servisního artiklu Náhradní díl Číslo servisního artiklu Náhradní díl Číslo servisního artiklu MP MP MP MP MP Jen pro interní použití. NK_20_ _cz 7 30

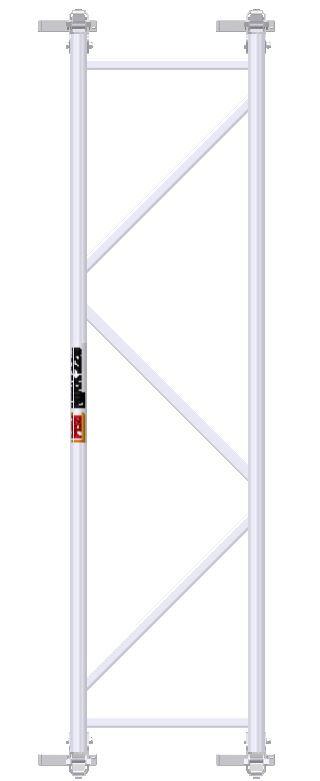

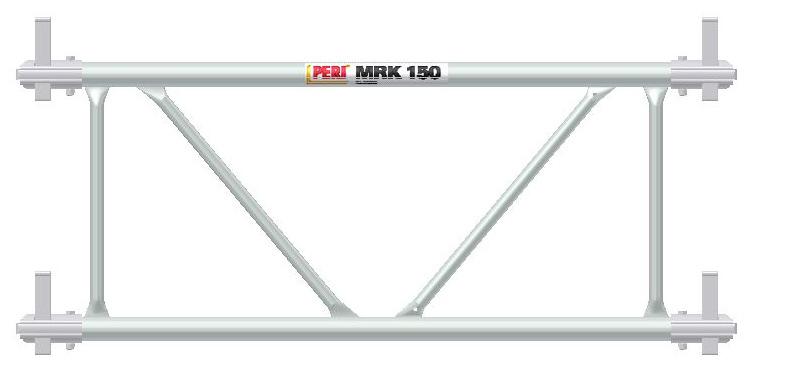

8 Rám MRK Č. Číslo výrobku 1 Úchyt C Výztuha 3 Rám 4 Úchyt D Platné pro Číslo výrobku Rám MRK 62, Rám MRK Rám MRK Rám MRK Rám MRK 137, Rám MRK Rám MRK 201, Rám MRK Rám MRK Rám MRK Rám MRK Rám MRK Jen pro interní použití. NK_20_ _cz 8 30

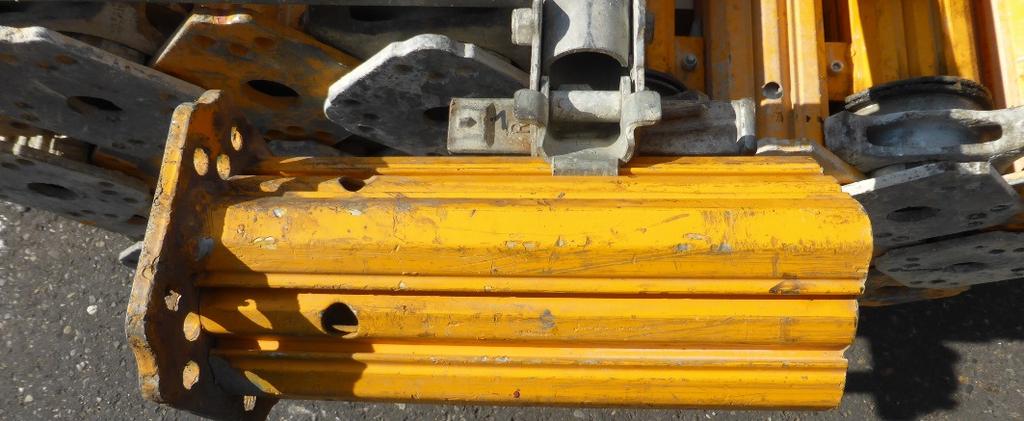

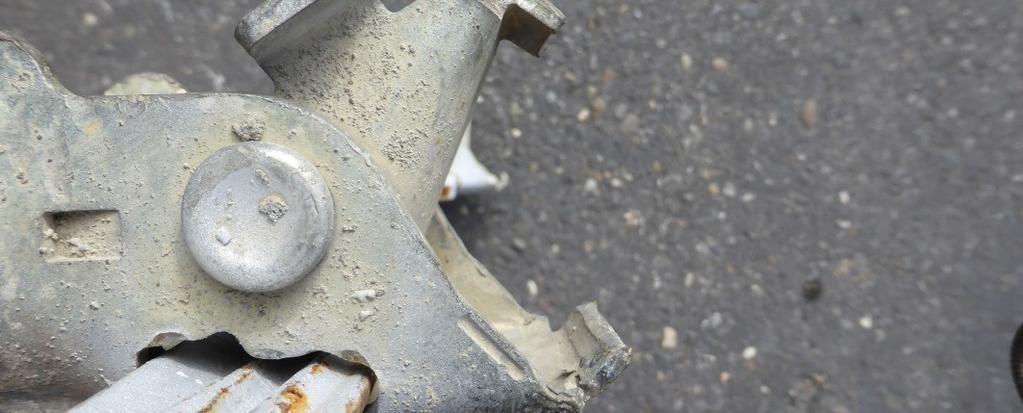

9 MRK Nefunkční úchyt (Úchyt C) (Úchyt D) Ohnutá uchytka v horní nebo dolní čelisti (Úchyt C) (Úchyt D) Jen pro interní použití. NK_20_ _cz 9 30

10 MRK Ohnutý rám povolená deformace (l/500) > povolená deformace Výrobek MRK 62,5 MRK 75 MRK 90 MRK 120 MRK 137,5 MRK 150 Pov. ohnutí 3,0 mm 3,0 mm 3,0 mm 3,0 mm 3,0 mm 3,0 mm MRK 201,5 MRK 225 MRK 230 MRK 237 MRK 266 MRK 296 4,0 mm 4,5 mm 4,5 mm 5,0 mm 5,0 mm 6,0 mm Jen pro interní použití. NK_20_ _cz 10 30

11 MRK Klín rezavý/opotřebovaný nefunkční (Úchyt C) (Úchyt D) Prasklina ve sváru Jen pro interní použití. NK_20_ _cz 11 30

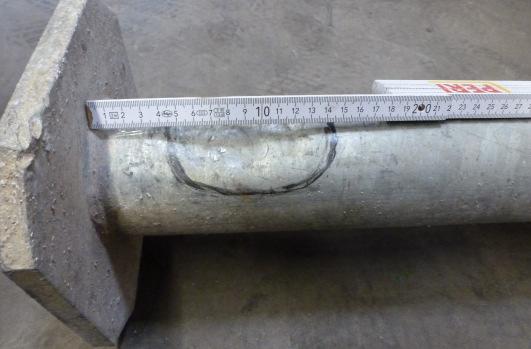

12 Patka MP 50 (027310) Důlky na trubce 6 mm hloubka Ø 60 mm > 6 mm hloubka > Ø 60 mm Ohnutá hlava nebo patka 15 mm Bez dovolených deformací v oblasti trubky > 15 mm Jen pro interní použití. NK_20_ _cz 12 30

13 Patka MP 50 (027310) Pružná trubka vadná, chybí pružná trubka 1. verze (černá) pružná trubka 2. verze (oranžová) Napínací chapadlo (upínka) poškozené, chybí (pružná trubka) (napínací chapadlo) (matice) (podložka 2x) Napínací chapadlo (upínka) neutažená matici utáhněte tak, aby ručně bylo možné upínkou pohnout jen stěží Jen pro interní použití. NK_20_ _cz 13 30

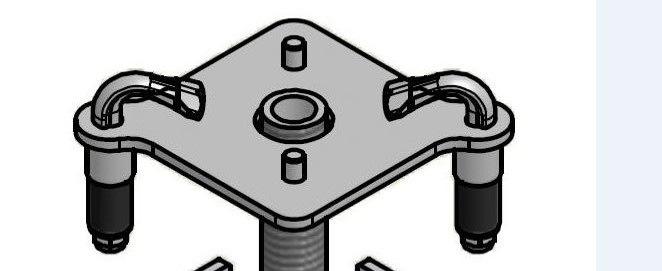

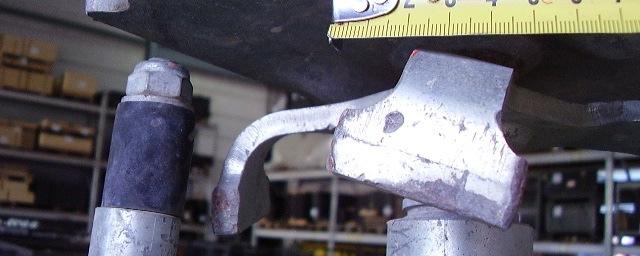

14 Kalotová patka MKF (027296) Ohnuté vřeteno Zdeformovaná hlavová nebo základní deska Otočné křídlo ohnuté bez viditelných trhlin na otočném křídle s viditelnými trhlinami na otočném Jen pro interní použití. NK_20_ _cz 14 30

15 Kalotová patka MKF (027296) Pružná trubka vadná, chybí pružná trubka 1. verze (černá) pružná trubka 2. verze (oranžová) Napínací chapadlo (upínka) poškozené, chybí (pružná trubka) (napínací chapadlo) (matice) (podložka 2x) Napínací chapadlo (upínka) neutažená matici utáhněte tak, aby ručně bylo možné upínkou pohnout jen stěží Jen pro interní použití. NK_20_ _cz 15 30

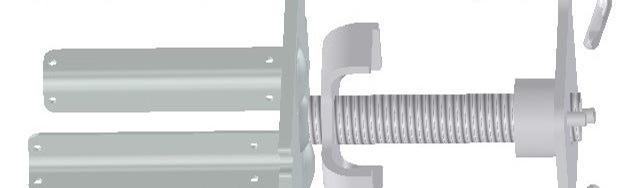

16 Kalotová křížová hlava MKK (027297) Ohnuté vřeteno Zdeformovaná hlavová nebo základní deska Otočné křídlo ohnuté bez viditelných trhlin na otočném křídle s trhlinami na otočném křídle Ohnutá vidlice bez praskliny ve sváru s prasklinou ve sváru Jen pro interní použití. NK_20_ _cz 16 30

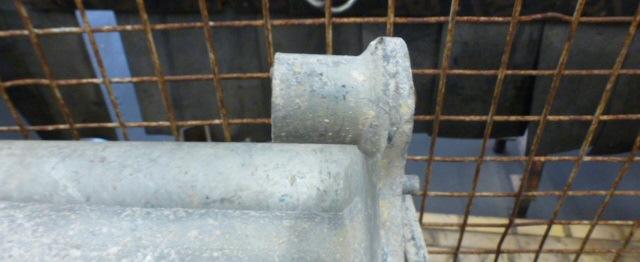

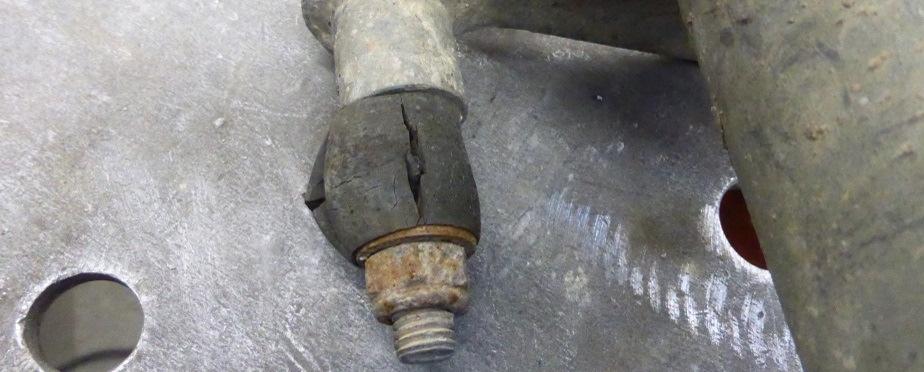

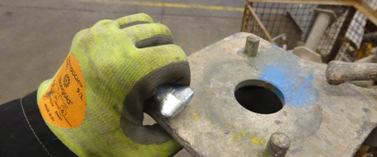

17 Kalotová křížová hlava MKK (027297) Pružná trubka vadná, chybí pružná trubka 1. verze (černá) pružná trubka 2. verze (oranžová) Napínací chapadlo (upínka) poškozené, chybí (pružná trubka) (napínací chapadlo) (matice) (podložka 2x) Napínací chapadlo (upínka) neutažená matici utáhněte tak, aby ručně bylo možné upínkou pohnout jen stěží Jen pro interní použití. NK_20_ _cz 17 30

18 Univerzální trojnožka (028000) Č. Číslo výrobku 1 1 Otočný výložník Upínací držadlo Palcová matice Pevný výložník Jen pro interní použití. NK_20_ _cz 18 30

19 Univerzální trojnožka Ohnutý otočný výložník je možné narovnat není možné narovnání Ohnutý pevný výložník je možné narovnat není možné narovnání Jen pro interní použití. NK_20_ _cz 19 30

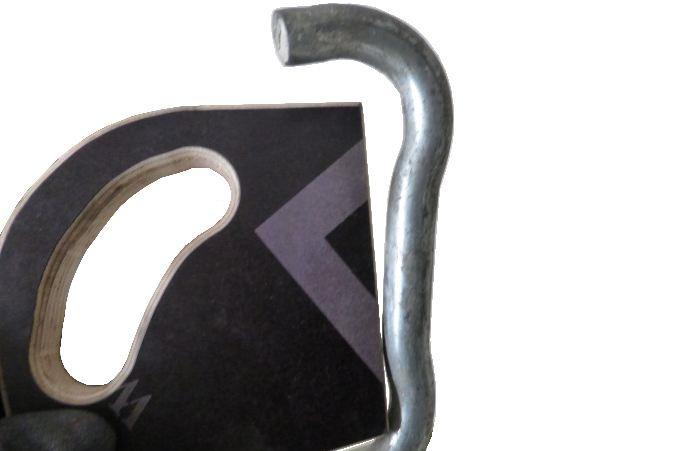

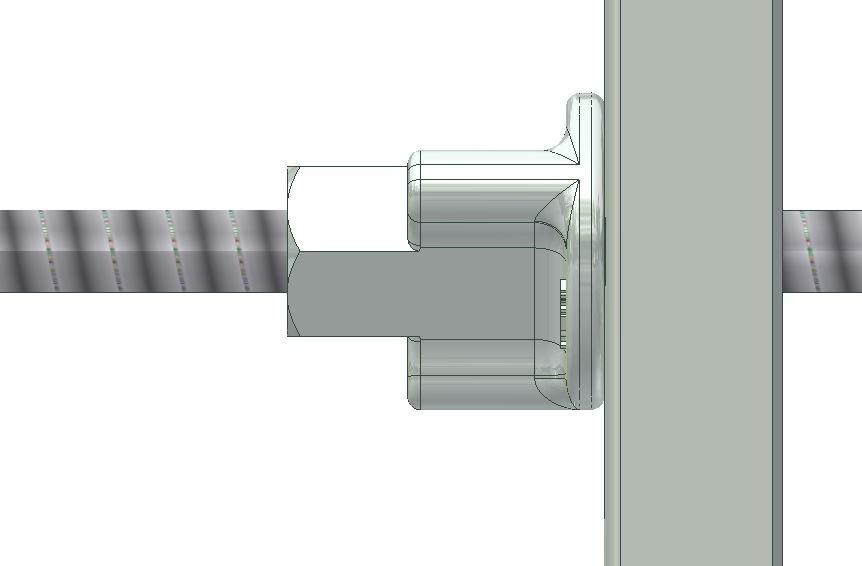

20 Univerzální trojnožka Ohnuté upínací držadlo > Poškozená palcová matice (palcová matice) Jen pro interní použití. NK_20_ _cz 20 30

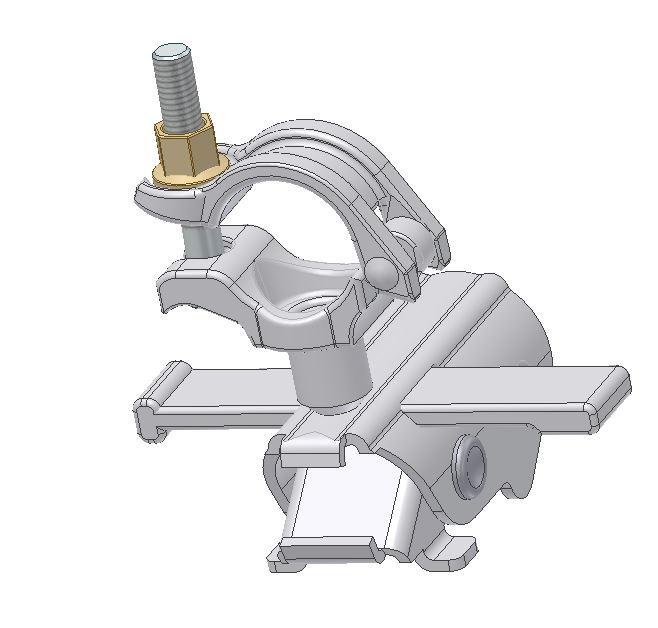

21 Lešenářská spojka MG-A/C Č. Číslo výrobku 1 1 Šroub s klad. hlavou Matice Klín 3 4 Úchyt Platné pro Číslo výrobku Lešenářská spojka MG-A/C Lešenářská spojka MG-B/D Jen pro interní použití. NK_20_ _cz 21 30

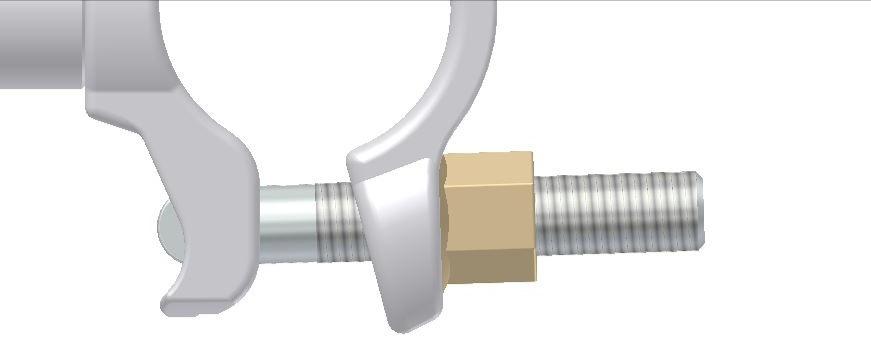

22 Lešenářská spojka MG-A/C Šroub s klad. hlavou poškozený, chybějící (Šroub s klad. hlavou) (Matice) Nefunkční klín Nefunkční připojení ke stojce Jen pro interní použití. NK_20_ _cz 22 30

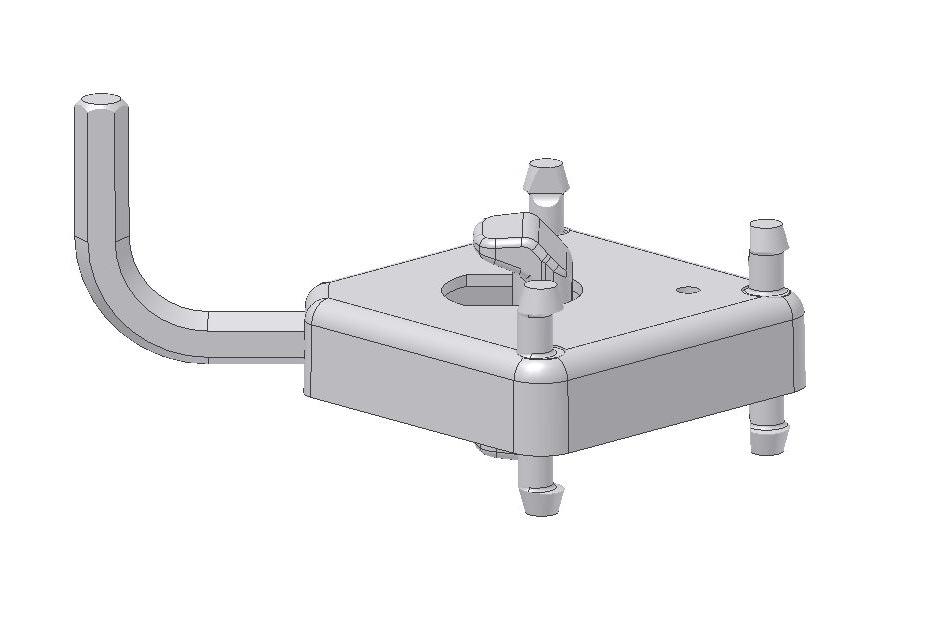

23 Úchyt MPV-2 (027301) Chybí aretační čep nebo napínák Deformovaný úchyt Jen pro interní použití. NK_20_ _cz 23 30

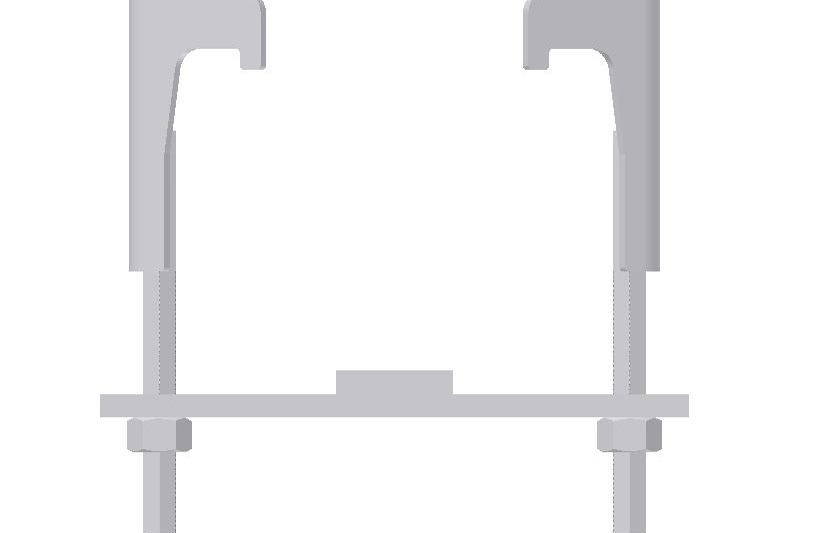

24 Hlava (027302) Ohnutá vzpěra Ohnutý třmen > 10 mm Jen pro interní použití. NK_20_ _cz 24 30

25 Spona MPB (111000) Ohnutý závit Plech poškozený, deformovaný Jen pro interní použití. NK_20_ _cz 25 30

26 Hliníkový nosník MPB 24 Č. Číslo výrobku Platné pro Číslo výrobku Nosník MPB 24, L= 3,00 m Nosník MPB 24, L= 3,60 m Nosník MPB 24, L= 4,20 m Nosník MPB 24, L= 4,80 m Nosník MPB 24, L= 5,40 m Nosník MPB 24, L= 6,00 m Jen pro interní použití. NK_20_ _cz 26 30

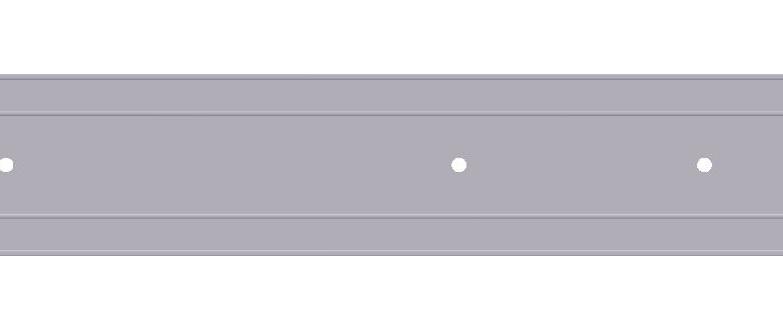

27 Hliníkový nosník MPB Díry Ø 5 mm > Ø 5 mm Zkrácený nosník je povoleno v kombinaci se správným vrtáním děr Jen pro interní použití. NK_20_ _cz 27 30

28 Hliníkový nosník MPB Nosník ohnutý povolené ohnutí > povolené ohnutí Výrobek MPB 24, L= 3,00 m MPB 24, L= 3,60 m MPB 24, L= 4,20 m MPB 24, L= 4,80 m MPB 24, L= 5,40 m MPB 24, L= 6,00 m Pov. ohnutí 6,0 mm 7,0 mm 9,0 mm 9,5 mm 11,0 mm 12,0 mm Jen pro interní použití. NK_20_ _cz 28 30

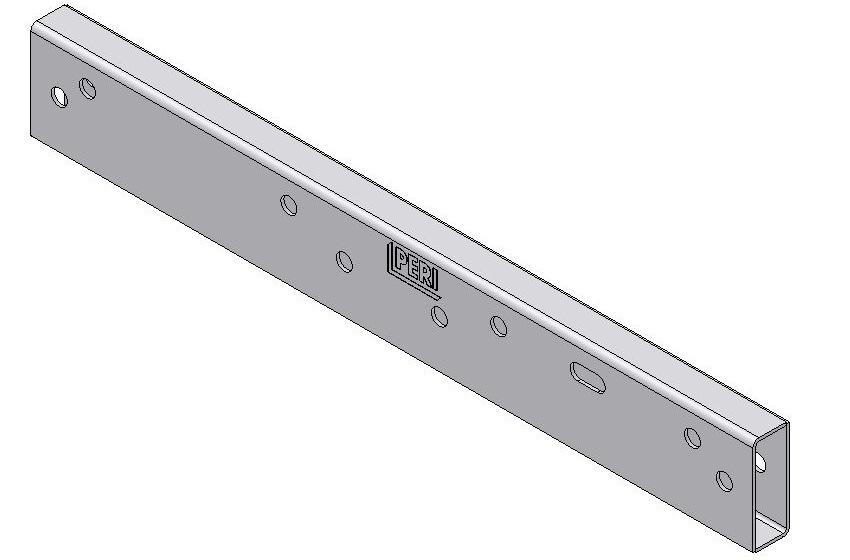

29 Spojka MPB (107348) Ohnutá spojka Jen pro interní použití. NK_20_ _cz 29 30

30 Vysvětlivky znaků Znak Význam Znak Význam Znak Význam Není v pořádku materiál je poškozený Fakturuje se zákazníkovi Optické poškození OK materiál zůstává v nájemním skladu Nefakturuje se zákazníkovi Funkční poškození Poškozený material není dovoleno vydávat materiál z bezpečnostních důvodů Zkrácení prvku Funkční poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava dle instrukcí Označení prvku barvou Statické poškození není dovoleno vydávat materiál z bezpečnostních důvodů Oprava za studena poté kontrola svárů a sousedních dílů Výměna poškozeného dílu Oprava po výpočtu hospodárnosti Doplnění chybějícího dílu Očištění materiálu Jen pro interní použití. Vysvětlivky znaků 30 30
