1 GL300 Uživatelský a programovací návod GL300 rev

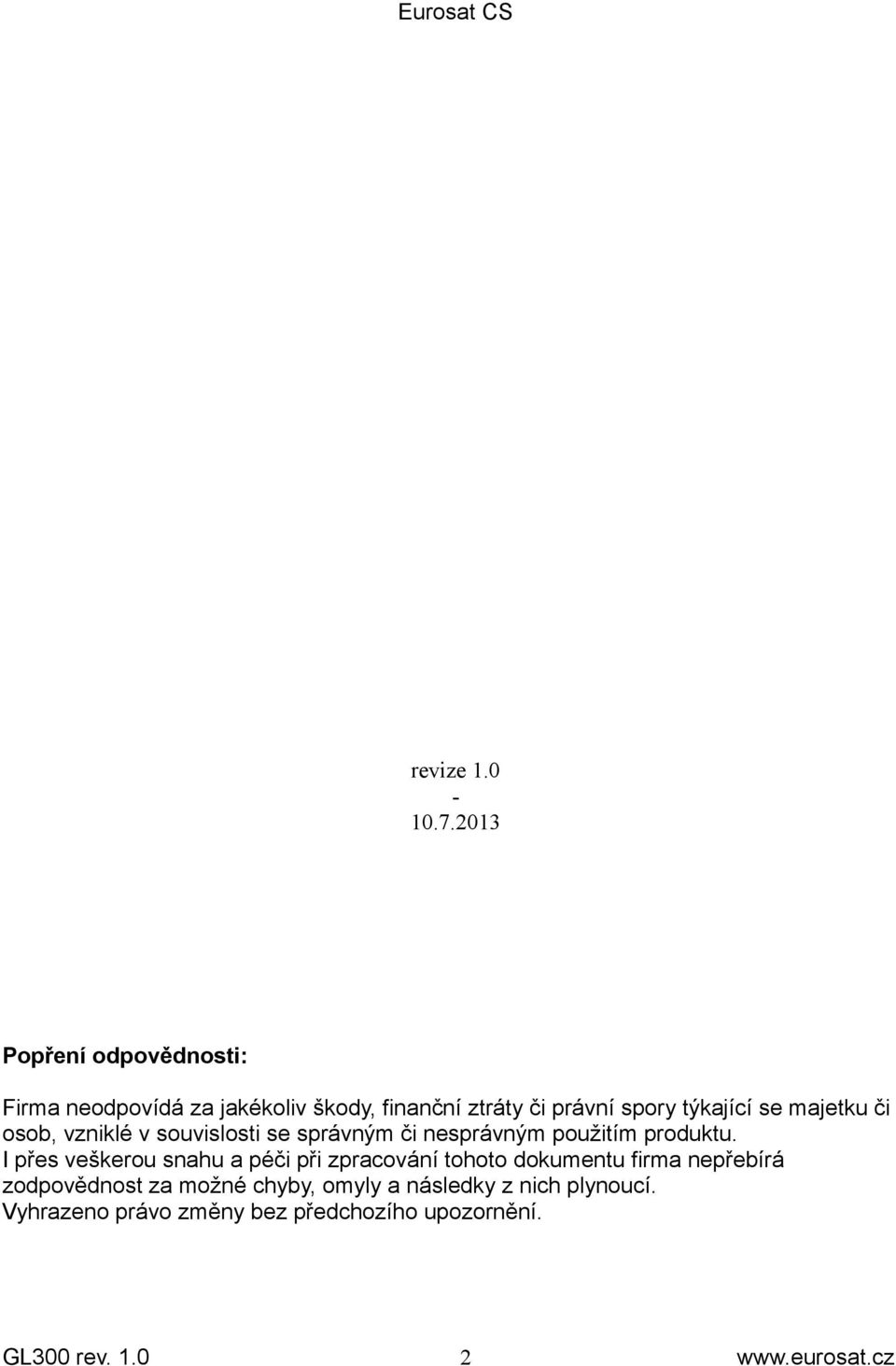

2 revize Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto dokumentu firma nepřebírá zodpovědnost za možné chyby, omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. GL300 rev

3 Úvod: GL300 je výkonný vodě odolný GPS tracker malých rozměrů a malé hmotnosti, určený pro sledování vzdálených zaměstnanců / osob, vozidel, domácích zvířat a majetku v reálném čase. Na rozdíl od jiných modelů trackerů je vybaven teplotním senzorem a uživatelským tlačítkem velikosti palce, ideálního pro okamžitou reakci na zmáčknutí v případě nouze nebo při běžném použití např. při tvorbě geozón na mapě v souvislosti s aktuální polohou. Vysoce citlivý přijímač, rychlý TTFF (čas do zjištění první pozice) a Quad-band GSM frekvence 850/900/1800/1900 MHz umožňují sledovat a pravidelně hlásit polohu na server nebo jiné zařízení. S trackerem GL300 můžete komunikovat přes GPRS / GSM sítě nebo pomocí SMS. Jeho zabudovaný tří-osý akcelerometr umožňuje velice citlivě detekovat pohyb nebo stání pro tvorbu tras a optimální životnost baterie. Popis zařízení GL300 rev

4 Popis tlačítek: Tlačítka / Mini USB rozhraní Tlačítko Power Funkční tlačítko Mini USB rozhraní Popis Zapnutí GL300 Vypnutí GL300, když neprobíhá nabíjení (Jestli-že je power tlačítko zapnuto). GeoFence mód Dlouhým stiskem tlačítka povolíme nebo zakážeme geofence. SOS mód Dlouhým stiskem tlačítka vstoupíme do SOS módu Poznámka: Funkční tlačítko musí být povoleno. Připojení nabíjecího adaptéru 5V DC, pro nabíjení interní baterie. Připojení externí baterie 3,7V DC Li-ion nebo Li-Polymer. Konfigurace zařízení administrátorem, pomocí speciálního kabelu (Data_Cable_M) s RS232 rozhraním. Popis LED: LED Událost Stav GSM Vyhledávání GSM sítě Bliká rychle Zaregistrováno do GSM sítě Zaregistrováno do GSM sítě Vypnuto Nesvítí SIM Blokována Svítí Deaktivováno v konfiguraci <LED> hodnota 2 Nesvítí GPS Platné souřadnice GPS Stále svítí Vyhledávání GPS signálu Bliká rychle GPS zapnuto s neplatnými daty Bliká pomalu GPS vypnuto Nesvítí <LED> hodnota 0 150s po zapnutí Svítí Deaktivováno v konfiguraci <LED> hodnota 2 Nesvítí Power GL200 zapnuto Nesvítí Vložena nabíječka a nabíjení dokončeno Stále svítí Vložena nabíječka a nabíjí se Bliká rychle Tlačítko power bylo stisknuto a připravuje se vypnutí Bliká rychle Chyba Bliká rychle Upozornění na nízké napětí Bliká pomalu Vypnuto Nesvítí Deaktivováno v konfiguraci <LED> hodnota 2 Nesvítí GL300 rev

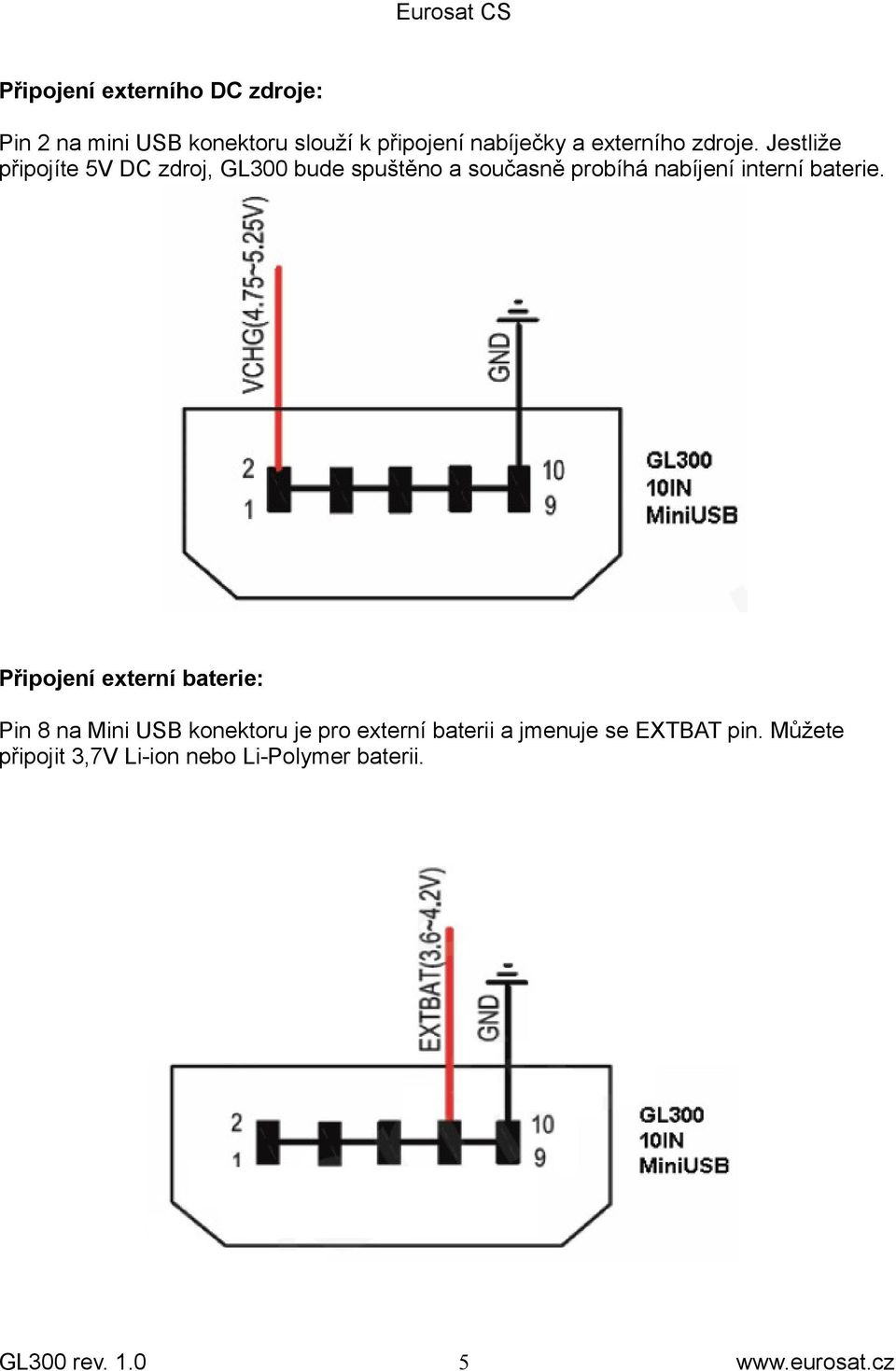

5 Připojení externího DC zdroje: Pin 2 na mini USB konektoru slouží k připojení nabíječky a externího zdroje. Jestliže připojíte 5V DC zdroj, GL300 bude spuštěno a současně probíhá nabíjení interní baterie. Připojení externí baterie: Pin 8 na Mini USB konektoru je pro externí baterii a jmenuje se EXTBAT pin. Můžete připojit 3,7V Li-ion nebo Li-Polymer baterii. GL300 rev

6 Detekce zapalování: Pin 7 (IGN_IND) na Mini USB konektoru je pro připojení vodiče od zapalování. Nastavení vzorkování podle zapalování, provedete při konfiguraci GL300. Vstup pro připojení externího zařízení: Pin 5 na mini USB konektoru je záporně spínaný vstup NSW s možností připojení například externího SOS tlačítka. Logická hodnota Napětí Aktivní 0V 0.8V Neaktivní 1.7V - 32V GL300 rev

7 Příprava na spuštění: Seznam částí Název Obrázek Popis GL300 GSM/GPRS/GPS tracker AC/DC Nabíječka Zdroj pro nabíjení interní baterie trackeru GL300 GL300 Datový kabel (Není součástí balení) Datový kabel pro konfiguraci a upgrade firmware GL300 Externí kabeláž (Není součástí balení) Externí kabeláž pro připojení externí baterie, nabíječky a vodiče pro detekci zapalování Nabíjení baterie: Připojte AC//DC napájecí adaptér k GL300 Připojte AC/DC adaptér k napájecí síti Během nabíjení bliká rychle červená power LED. Po plném nabití svítí LED trvale. Můžete nabíjet baterii také mini-usb kabelem připojeným k PC. Doba nabíjení je kolem 5ti hodin. Před prvním použití GL300, proveďte prosím plné dobití baterie. GL300 rev

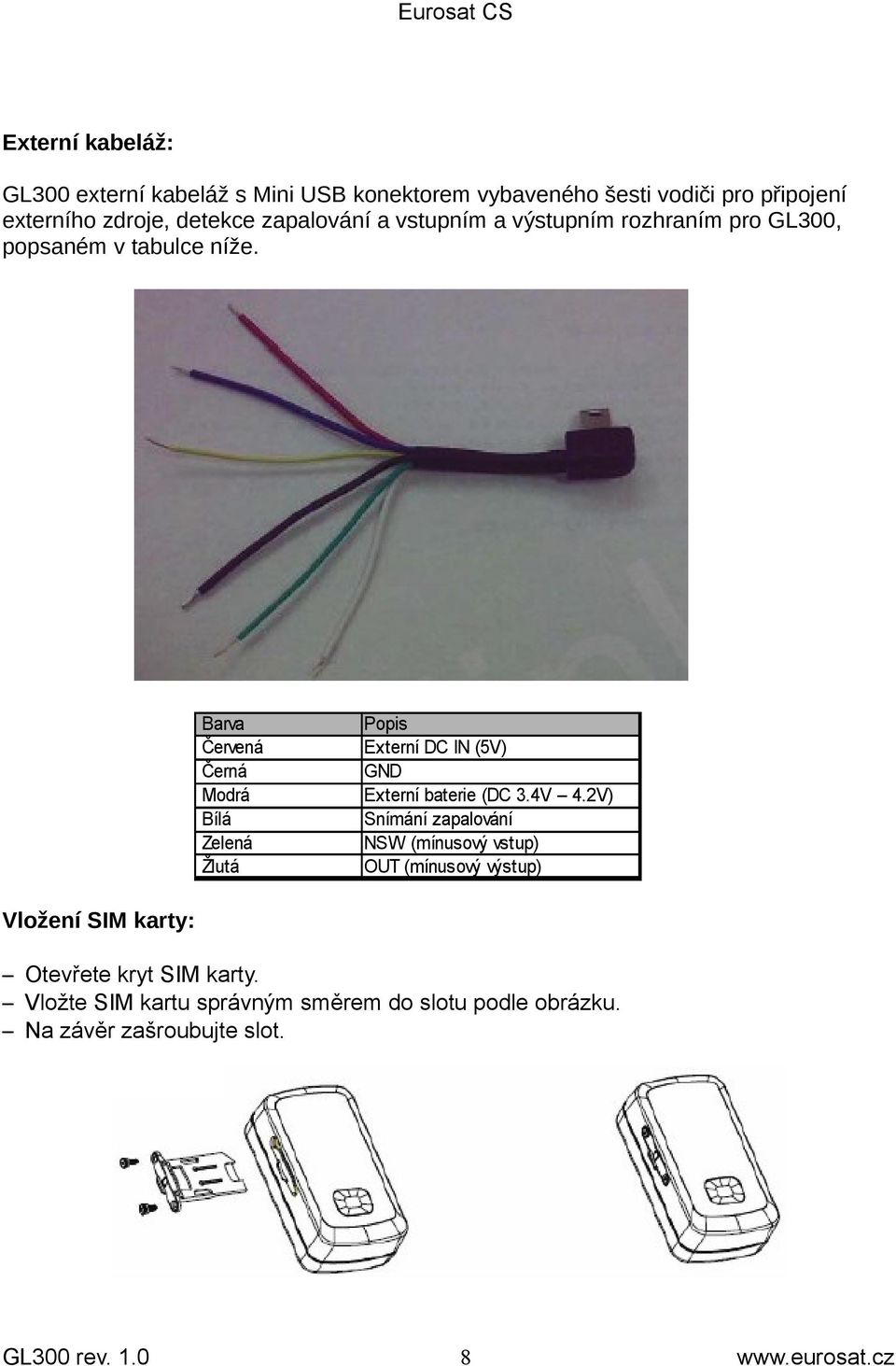

8 Externí kabeláž: GL300 externí kabeláž s Mini USB konektorem vybaveného šesti vodiči pro připojení externího zdroje, detekce zapalování a vstupním a výstupním rozhraním pro GL300, popsaném v tabulce níže. Barva Červená Černá Modrá Bílá Zelená Žlutá Popis Externí DC IN (5V) GND Externí baterie (DC 3.4V 4.2V) Snímání zapalování NSW (mínusový vstup) OUT (mínusový výstup) Vložení SIM karty: Otevřete kryt SIM karty. Vložte SIM kartu správným směrem do slotu podle obrázku. Na závěr zašroubujte slot. GL300 rev

9 Spuštění a vypnutí jednotky Zapnutí: Metoda 1: Stiskněte tlačítko power na více jak tři sekundy. V tomto čase se rozsvítí červená power LED. Metoda 2: Připojte k zařízení nabíječku nebo externí baterii. GL300 se poté automaticky spustí. Vypnutí: Metoda 1: Stiskněte tlačítko power na dvě sekundy. V tomto čase se rozbliká červená power LED a GL300 se vypne. Vypnutí může probíhat až 90 sekund, tato doba závisí na kvalitě sítě a tím rychlosti odeslání požadovaných dat. Upozornění: koncový uživatel nemůže GL300 vypnout, je-li tlačítko power deaktivováno. Metoda 2: Jestliže používáte externí baterii, zařízení je vypnuto po odpojení této baterie. GL300 rev

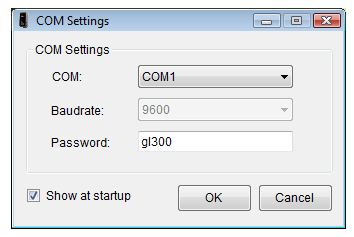

10 GL300 konfigurační software (Manage Tool) GL300 Manage Tool je software pro konfiguraci trackeru GL300 pomocí speciálního datového kabelu Data_Cable_M. Konfigurační zprávy jsou zobrazovány přímo v softwaru. Odeslání konfiguračních zpráv do trackeru je možné pomocí kabelu, SMS nebo GPRS. Před použitím konfiguračního softwaru a datového kabelu je nutné nejprve nainstalovat ovladač PL2303_Prolific_DriverInstaler_v1417.exe. Poté bude nalezen nový COM port náležící datovému kabelu. Postup připojení GL300 k počítači: 1. Připojení GL300 datovým kabelem k PC 2. Spuštění konfiguračního softwaru Hlavní nastavení: Vyberte COM port, přenosová rychlost je nastavena, tovární přístupové heslo je gl300. GL300 rev

11 Okno rychlého nastavení jednotky: Rychlá konfigurace nám umožňuje nahrát do jednotky základní nastavení a pro podrobnější konfiguraci přejdeme dále do pokročilého módu nastavení. Toto okno doporučuji zavřít volbou Cancel. Lišta základních nástrojů: COM Settings nastavení připojení prostřednictvím USB. Operation LOG zobrazí/ skryje okno Operation log. Quick Setting Wizard menu rychlého nastavení GL300. Read All Configuration vyčtení konfigurace z GL300 nebo ze souboru. Send All Configuration odeslání konfigurace do GL300. Save All Configuration uložení konfigurace do osuboru. Connect / Disconect COM připojí /odpojí COM port ručně. Vyčítání nastavených parametrů z jednotky provádíme tlačítkem Read nebo Read All Configuration ukládání tlačítkem Send v pravém dolním rohu okna nebo Send All Configuration v Liště Základních Nástrojů. GL300 rev

12 Okna pro zadávání parametrů jednotlivých příkazů Server connection (připojení k serveru): Bearer Setting Information: nastavení APN, uživatelského jména a hesla. Backend Server Register Information: nastavení na jaký server a jakým způsobem se budou odesílat veškeré reporty. Quick Start settings: nastavení dvou předchozích menu v jednom. GL300 rev

13 Device configuration (kofigurace zařízení): Global Configuration nastavíme jméno a přístupové heslo jednotky, ujeté kilometry, vlastnosti GPS chipu, způsob reportování, nastavení LED, masku odesílaných reportů a další funkce, jako třeba interval info reportů. Auto Unlock PIN pokud je PIN na SIM kartě, je třeba jej uložit i do jednotky. Protocol Watchdog reboot jednotky v závislosti na čase nebo stavu zapalování. Time Adjustment nastavení času a pásma. Non Movement detection detekce stání a pohybu. Function Key Setting nastavení funkcí tlačítek. Outside Working Hours nastavení pracovní doby jednotky, podle které by se např. Jednotka měla pohybovat jen v požadované oblasti. GL300 rev

14 Position Related Report (report polohy jednotky): Fixed Report Information nastavení parametrů plánovaných reportů, v závislosti na čase, ujeté vzdálenosti a detekci pohybu. GL300 rev

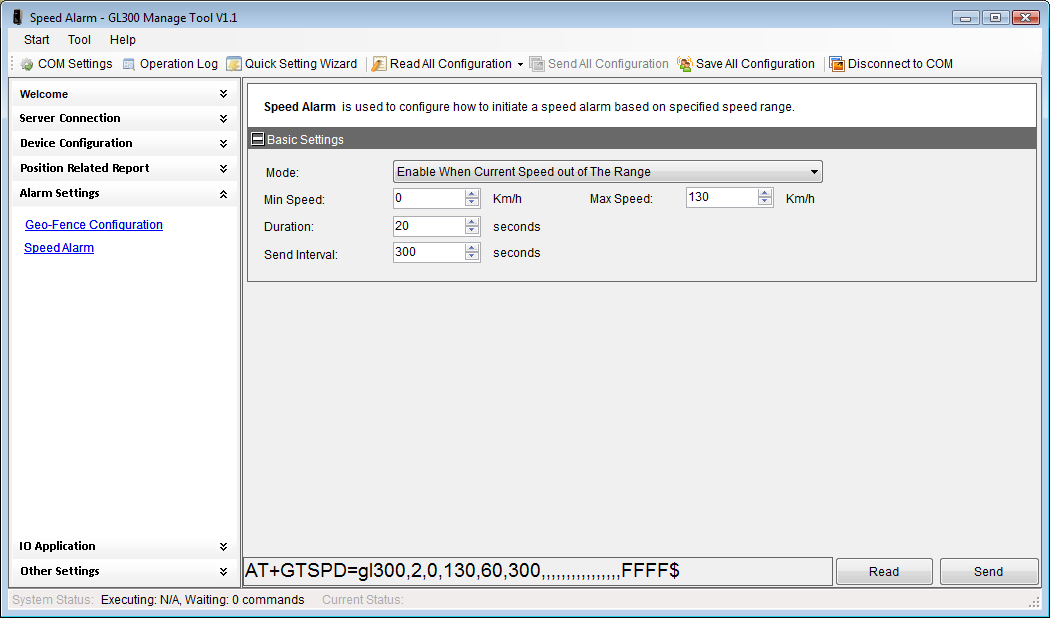

15 Alarm settings (nastavení upozornění): Geo-Fence Configuration nastavení parametrů upozornění na pohyb v Geo-zónách. Speed Alarm nastavení parametrů upozornění na překročení maximální rychlosti. GL300 rev

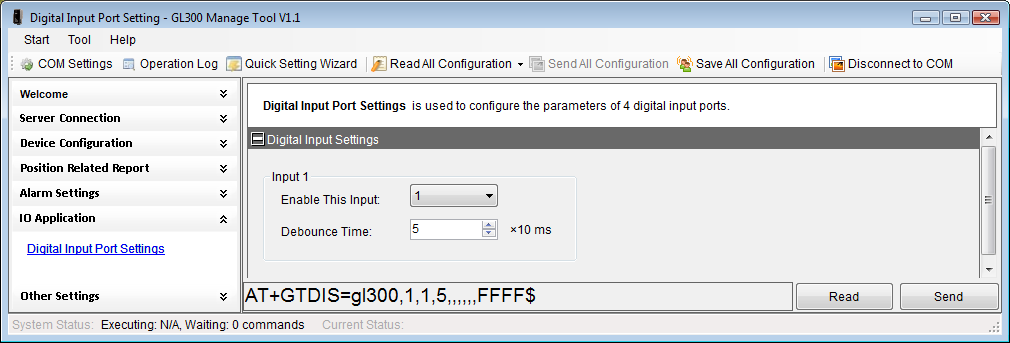

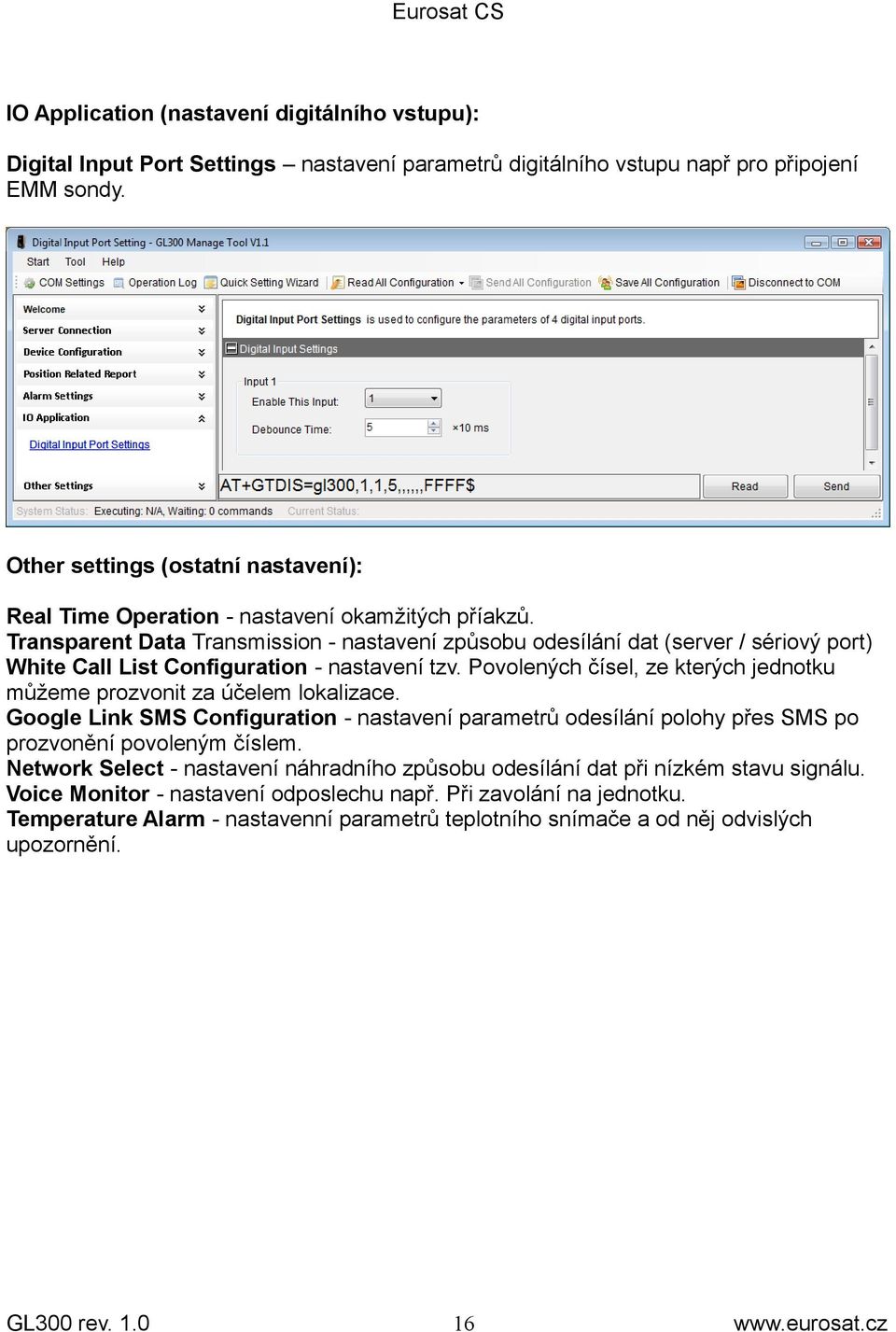

16 IO Application (nastavení digitálního vstupu): Digital Input Port Settings nastavení parametrů digitálního vstupu např pro připojení EMM sondy. Other settings (ostatní nastavení): Real Time Operation - nastavení okamžitých příakzů. Transparent Data Transmission - nastavení způsobu odesílání dat (server / sériový port) White Call List Configuration - nastavení tzv. Povolených čísel, ze kterých jednotku můžeme prozvonit za účelem lokalizace. Google Link SMS Configuration - nastavení parametrů odesílání polohy přes SMS po prozvonění povoleným číslem. Network Select - nastavení náhradního způsobu odesílání dat při nízkém stavu signálu. Voice Monitor - nastavení odposlechu např. Při zavolání na jednotku. Temperature Alarm - nastavenní parametrů teplotního snímače a od něj odvislých upozornění. GL300 rev
