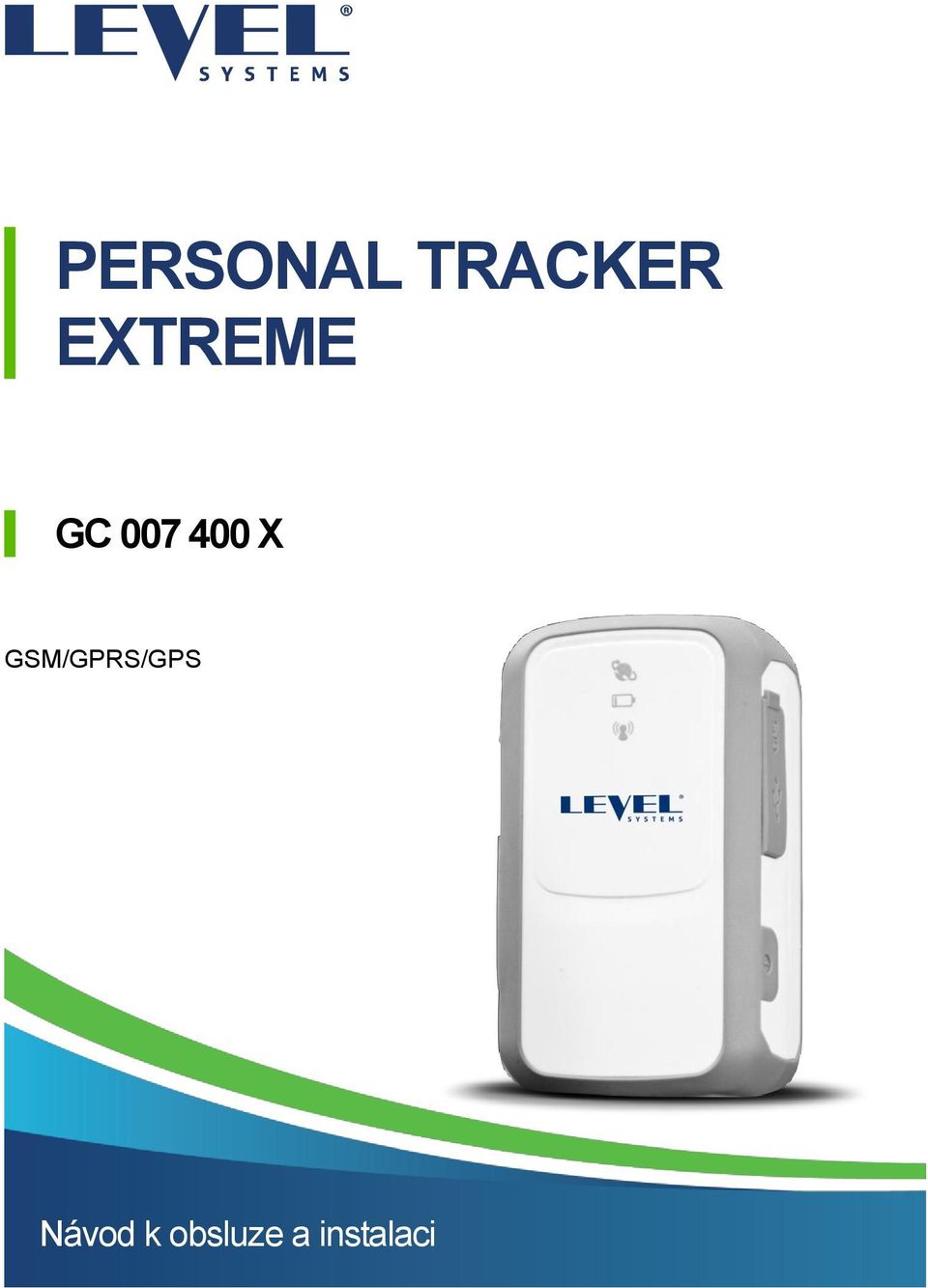

1 PERSONAL TRACKER EXTREME GC X GSM/GPRS/GPS Návod k obsluze a instalaci

2

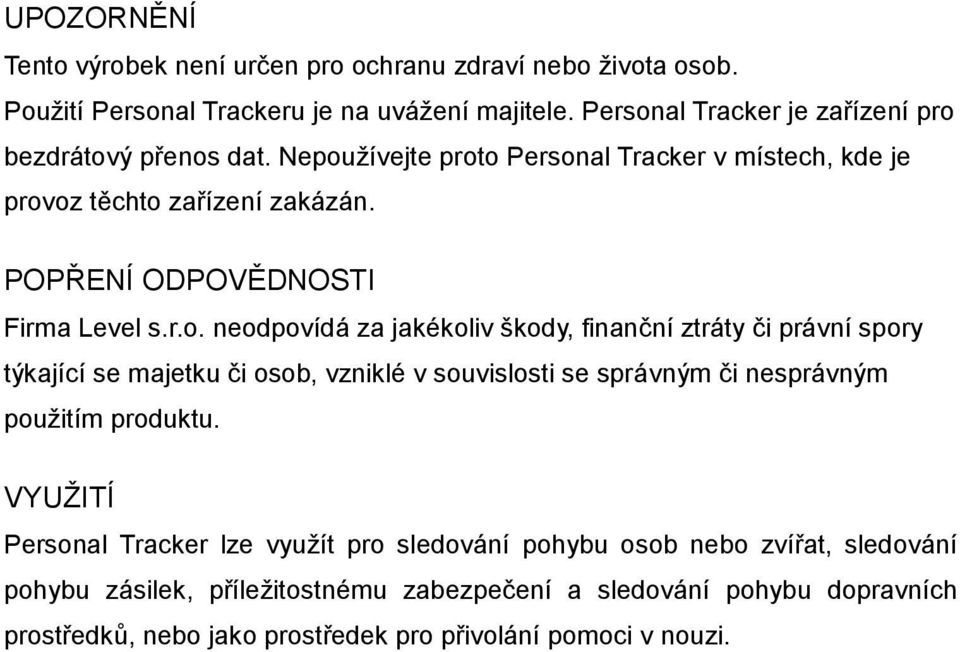

3 UPOZORNĚNÍ Tento výrobek není určen pro ochranu zdraví nebo života osob. Použití Personal Trackeru je na uvážení majitele. Personal Tracker je zařízení pro bezdrátový přenos dat. Nepoužívejte proto Personal Tracker v místech, kde je provoz těchto zařízení zakázán. POPŘENÍ ODPOVĚDNOSTI Firma Level s.r.o. neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. VYUŽITÍ Personal Tracker lze využít pro sledování pohybu osob nebo zvířat, sledování pohybu zásilek, příležitostnému zabezpečení a sledování pohybu dopravních prostředků, nebo jako prostředek pro přivolání pomoci v nouzi.

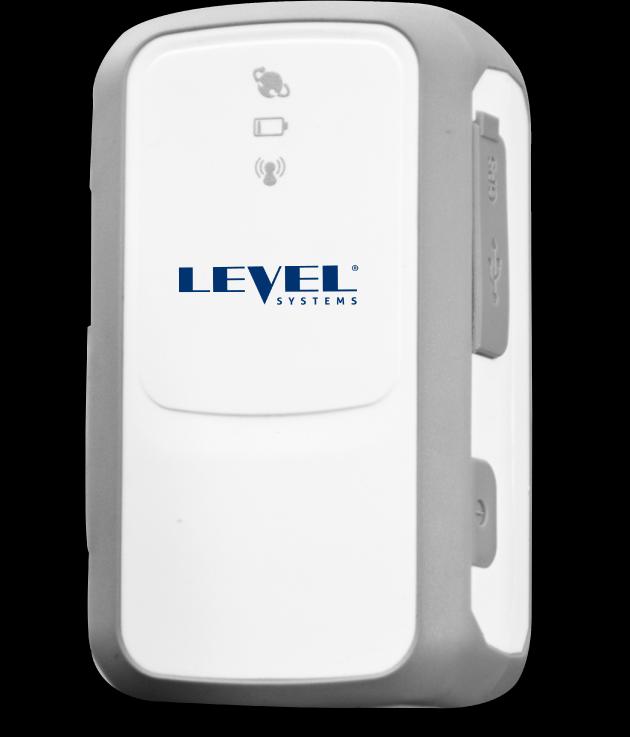

4 1 Popis 1.1 POPIS PERSONAL TRACKERU Personal Tracker obsahuje GPS přijímač pro získání pozice (zeměpisné šířky a délky), GSM/GPRS modul pro přenos pozice a alarmových stavů nadřazenému systému případně prostřednictvím SMS přímo uživateli, 3D pohybové čidlo pro rozpoznání pohybu 1.2 POPIS FUNKCE Personal Tracker je od výrobce nastaven tak, že po zapnutí je aktivní pohybové čidlo a při zjištění pohybu se aktivuje přijímač GPS. Po získání polohy je tato odeslána nadřazenému systému. Pokud pohyb trvá, je poloha zjišťována každých 30 sekund. Doba provozu na jedno nabití baterie je závislá na kvalitě signálu GPS (a tím rychlosti získání platné polohy), síle signálu GSM a četnosti získávání polohy. Plně nabitá baterie při stálém pohybu Personal Trackeru zajistí jeho chod na přibližně 24 hodin. Bez pohybu Personal Trackeru vydrží kapacita baterie přibližně na 10 dní provozu. 1.3 TLAČÍTKA, USB A LED

5 1.4 SIGNALIZACE LED LED Událost Stav GPS Platné souřadnice GPS Stále svítí Vyhledávání GPS signálu Bliká rychle GPS zapnuto s neplatnými daty Bliká pomalu GPS vypnuto Nesvítí Baterie zapnuto Nesvítí Připojena nabíječka a nabíjení Stále svítí dokončeno Připojena nabíječka a nabíjí se Bliká rychle Tlačítko power bylo stisknuto a Bliká rychle připravuje se vypnutí Upozornění na nízké napětí Bliká rychle GSM Vyhledávání GSM sítě Bliká rychle Zaregistrováno do GSM sítě Bliká pomalu Vypnuto Nesvítí 2 Obsluha 2.1 ZAPNUTÍ - VYPNUTÍ Personal Tracker se zapíná nebo vypíná stisknutím a podržením tlačítka Θ na boku trackeru. Vypínání je signalizováno blikáním LED (baterie). 2.2 NABÍJENÍ Vybitá baterie pod 10% její kapacity je signalizována blikáním LED (baterie). Přiložená nabíječka se zapojuje do mini USB konektoru na boční straně trackeru. Konektor je chráněn pryžovou záslepkou se symbolem USB. Probíhající nabíjení

6 je signalizováno blikáním LED (baterie). Plně nabitý stav baterie je signalizován trvalým svitem LED (baterie). Připojením nabíječky se tracker automaticky zapne. 2.3 SOS TLAČÍTKO Stisknutím tlačítka (!) je odeslána alarmová zpráva s polohou nadřazenému systému POSITREX, případně alarmová SMS na přednastavené tel. číslo. 2.4 SIM KARTA Personal Tracker je dodáván včetně vložené SIM karty poskytovatele služby monitorování POSITREX. Tato speciální SIM karta je majetkem společnosti LEVEL s.r.o. a je zákazníkovy bezplatně pronajata na celou dobu poskytování monitorovací služby. V případě ukončení služby monitorování je zákazník povinen SIM kartu vrátit, popř. požádat o její vzdálenou deaktivaci. (Deaktivace je zpoplatněna dle aktuálního ceníku služeb.) Pravidla pro použití jiné SIM karty. Jednotka je naprogramována na již vloženou speciální SIM kartu. Použití jakékoliv jiné SIM karty je možné pouze po dohodě s pracovníkem dohledu služby POSITREX na tel , positrex@levelna.cz Jakákoliv neoprávněná manipulace s vloženou SIM kartou vede ke ztrátě záruky a to jak na jednotku, tak na monitorovací službu. 2.5 SYSTÉM POSITREX Systém POSITREX ( je internetová služba provozovaná firmou Level s.r.o. Systém zajišťuje sběr dat z mobilních jednotek, zpracování těchto dat a jejich prezentaci na internetovém portálu. Registraci do služby provedete z úvodní stránky Následně se uživatel přihlásí ke svému uživatelskému účtu. Systém Positrex mu umožní on-line sledování polohy mobilních jednotek zavedených do jeho uživatelského účtu. Dále systém nabízí možnost procházení historie pohybu mobilních jednotek.

7 2.6 SYSTÉM GPS Přesnost systému v otevřeném prostoru je až 5 m. V lese a ve městech je přesnost nižší a doba nutná pro získání pozice delší. Příjem signálu GPS není možný uvnitř budov a podzemních prostor. Příjem signálu může být zhoršen i uvnitř dopravních prostředků. Kvalita signálu se vzhledem k pohybu družic mění i během dne a může být ovlivněna nepříznivým počasím (hustý déšť, sněžení). Signál může být stíněn tělem, případně kovovými předměty v blízkosti trackeru. Personal Tracker využívá sytému asistované GPS.

8 GC v1.00 LEVEL s.r.o., Plhovská 1997, Náchod
