1 GL200 Uživatelský a programovací návod GL200 rev

2 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto návodu firma nepřebírá zodpovědnost za možné chyby a omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k

3 Úvod: GL200 je výkoné lokalizační GPS zařízení určené pro osoby, vozidla a domácí zvířata. Umožňuje komunikovat po GSM síti v pásmech 850/900/1800/1900MHz. Lokalizace je možná v reálném čase nebo podle časovače. GL200 může po GPRS/GSM síti zasílat mimořádné události Geofencingu a stav zařízení. Popis zařízení: Tlačítka /Mini USB rozhraní Popis Tlačítko power Zapnutí GL200 Vypnutí GL200, když neprobíhá nabíjení (Jestli-že je power tlačítko zapnuto). Funkční tlačítko GeoFence mód Dlouhým stiskem tlačítka povolíme nebo zakážeme geofence SOS mód Dlouhým stiskem tlačítka vstoupíme do SOS módu Poznámka: Funkční tlačítko musí být povoleno. Mini USB rozhraní Připojení nabíjecího adaptéru 5V DC, pro nabíjení interní baterie. Připojení externí baterie 3,7V DC Li-ion nebo Li- Polymer. Konfigurace zařízení administrátorem, pomocí speciálního kabelu (Data_Cable_M) s RS232 rozhraním. GL200 rev

4 Význam stavových LED LED Událost Stav GSM Vyhledávání GSM sítě Bliká rychle Zaregistrováno do GSM sítě Bliká pomalu Vypnuto Nesvítí GPS Platné souřadnice GPS Stále svítí Vyhledávání GPS signálu Bliká rychle GPS zapnuto s neplatnými daty Bliká pomalu GPS vypnuto Nesvítí Power GL200 zapnuto Nesvítí Vložena nabíječka a nabíjení dokončeno Stále svítí Vložena nabíječka a nabíjí se Bliká rychle Tlačítko power bylo stisknuto a připravuje se vypnutí Bliká rychle Chyba Bliká rychle Upozornění na nízké napětí Bliká pomalu Pozn.: Stavové LED lze zcela vypnout při konfiguraci jednotky. Externí napájení Připojení externího DC zdroje Pin 2 a Pin 5 na mini USB konektoru, slouží k připojení nabíječky a externího zdroje. Jestliže připojíte 5V DC zdroj, GL200 bude spuštěno a současně probíhá nabíjení interní baterie. GL200 rev

5 Připojení externího DC zdroje Pin 8 na Mini USB konektoru je pro externí baterii a jmenuje se EXTBAT pin. Můžete připojit 3,7V Li-ion nebo Li-Polymer baterii. Specifikace externí GPS antény GPS anténa: Šířka pásma: Frekvence: 1575,42MHz >5MHz Vyzařovací úhel: >120 Napájení: 3,3V Polarizace: Zisk: Impedance: RHCP nebo lineární Pasivní: 0dB minimum Aktivní: 15dB 50Ω VSWR: <2 Šum: <3 Konektor: MMCX GL200 rev

6 Detekce zapalování Pin 7 (IGN_IND) na Mini USB konektoru je pro připojení vodiče od zapalování. Nastavení vzorkování podle zapalování, provedete při konfiguraci GL200. Příprava na spuštění: Seznam částí: Jméno Obrázek Popis Tracker GL200 Tracker GSM/GPRS/GPS Napájecí adaptér AC-DC Zdroj pro nabíjení interní baterie trackeru GL200. Volitelní příslušenství Kryt GL200 Ochranné pouzdro. Cigaretová auto-nabíječka Nabíječka a externí zdroj pro použití ve vozidlech. GL200 rev

7 Externí bateriový box Nepromokavý box s externí baterií pro tracker GL200. Umožňuje použití trackeru pro náročnější aplikace a významně zvýší pohotovostní dobu provozu jednotky. Datový kabel GL200 Datový kabel pro konfiguraci a upgrade firmware. Externí kabel GL200 Externí kabel pro připojení externí baterie, nabíječky a vodiče pro detekci zapalování. GL200 externí aktivní GPS anténa Externí GPS anténa pro zvýšení citlivosti přijmu GPS signálu v náročných aplikacích. Držák GL200 bez magnetu Držák GL200 s magnetem Držák pro připevnění GL200 šrouby. Držák pro připevnění GL200 na kovové předměty. Nabíjení baterie Připojte AC//DC napájecí adaptér k GL200 Připojte AC/DC adaptér k napájecí síti Během nabíjení bliká rychle modrá power LED. Po plném nabití svítí LED trvale. Můžete nabíjet baterii také mini-usb kabelem připojeným k PC. Doba nabíjení je kolem 5ti hodin. Před prvním použití GL200, proveďte prosím plné dobití baterie. GL200 rev

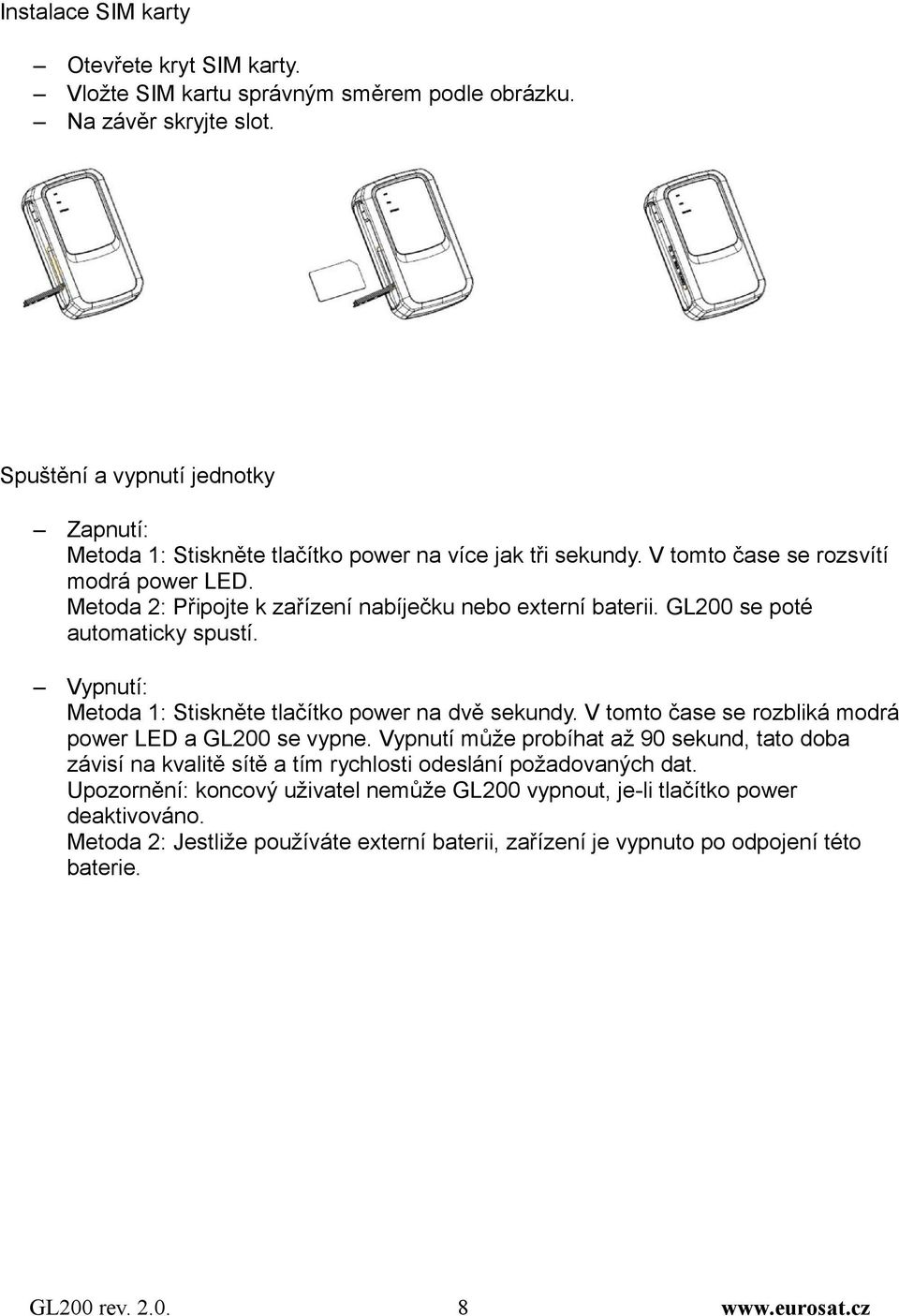

8 Instalace SIM karty Otevřete kryt SIM karty. Vložte SIM kartu správným směrem podle obrázku. Na závěr skryjte slot. Spuštění a vypnutí jednotky Zapnutí: Metoda 1: Stiskněte tlačítko power na více jak tři sekundy. V tomto čase se rozsvítí modrá power LED. Metoda 2: Připojte k zařízení nabíječku nebo externí baterii. GL200 se poté automaticky spustí. Vypnutí: Metoda 1: Stiskněte tlačítko power na dvě sekundy. V tomto čase se rozbliká modrá power LED a GL200 se vypne. Vypnutí může probíhat až 90 sekund, tato doba závisí na kvalitě sítě a tím rychlosti odeslání požadovaných dat. Upozornění: koncový uživatel nemůže GL200 vypnout, je-li tlačítko power deaktivováno. Metoda 2: Jestliže používáte externí baterii, zařízení je vypnuto po odpojení této baterie. GL200 rev

9 GL200 konfigurační software: GL200 Manage Tool je software pro konfiguraci trackeru GL200 pomocí speciálního datového kabelu. Konfigurační zprávy jsou zobrazovány přímo v softwaru. Odeslání konfiguračních zpráv do trackeru je možné pomocí kabelu, SMS nebo GPRS. Před použitím konfiguračního softwaru a datového kabelu je nutné nejprve nainstalovat ovladač PL2303_Prolific_DriverInstaler_v10518.exe. Poté bude nalezen nový COM port náležící datovému kabelu. Postup připojení Gl200 k počítači: 1. Připojení Gl200 datovým kabelem k PC 2. Spuštění konfiguračního software 1. Hlavní nastavení Vyberte COM port a přenosovou rychlost 9600, tovární přístupové heslo je gl200 GL200 rev

10 2. Hlavní okno Menu: Operation Config About - Send All: Odešle všechny povolené funkce do GL Read All: Načte všechny parametry z GL Main setting: Nastavení COM portu, přenosové rychlosti a hesla. - Save config file: Uloží všechny nastavené funkce do souboru ini. - Load config file: Načte všechny funkce uložené v souboru ini volbou Save config file - Informace o softwaru 3. Historie příkazů Historie příkazů se vytváří po odeslání každého příkazu pomocí COM portu do trackeru GL200 GL200 rev

11 4.1 Nastavení parametrů pro zasílání dat na server GL200 rev

12 1. Zvolte Enable GTQSS Function pro povolení GTQSS funkce. 2. Když je Enable GTQSS Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Vyberte mód zpráv Report Mode 5. Vyplňte APN, jméno a heslo pro připojení pomocí GPRS. Potřebné udaje získáte od provozovatele SIM karty. 6. Nastavení serveru pro zálohu dat. Do pole Main Server vyplňte IP adresu nebo název domény a port serveru pro GPRS přenosy. Platná hodnota portu je v rozmezí od Buffer Enable povolte v případě budete-li vyžadovat zastal zpětně zprávy i v případě selhání GSM sítě. SMS Gateway slouží pro zadání telefonního čísla v mezinárodním formátu pro zasílání SMS zpráv o poloze. 7. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.2 Globální nastavení 1. Zvolte Enable This Function pro povolení GTCFG funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. GPS On Need zda bude GPS čip zavírán a spořit energii. 0 nikdy nezavírat, 1- vždy zavřít, 2 zavřít je-li aktivní a zapojeno zapalování 5.GPS Fix Delay nastavení času (5-60) v sekundách, za jak dlouho se mají odeslat data po fixu GPS. 6. Report Items Mask Vybrání masky dat, která se mají posílat. GL200 rev

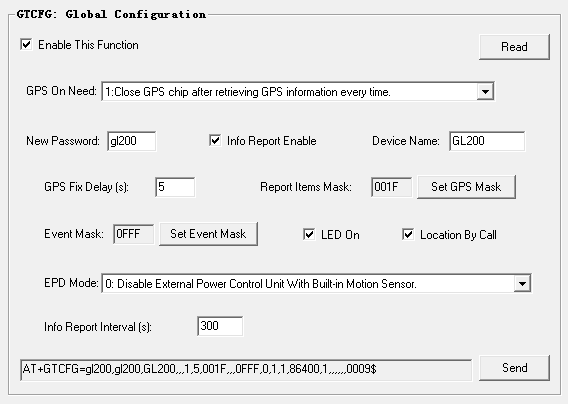

13 7. Info Report Interval Interval v sek. pro zasílání doplňkových informací (síla GSM signálu, ICCID, připojení adaptéru, napětí baterie, status GPS antény, poslední známá poloha GPS fix). 8. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.3 Detekce pohybu 1. Zvolte Enable This Function pro povolení GTNMD funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Node Pozastavit report nebo FRI a Geo-fence, když není pohyb. - Reportovat zprávu GTNMR, když není pohyb - Reportovat zprávu GTNMR, když je pohyb - Změní FRI interval když není pohyb (klid) 5. Non-movement duration - Je-li GL200 v klidu v nastavený čas, přejde do klidu. 6. Movement threshold citlivost na pohyb. Čím nižší hodnota tím vyšší citlivost na pohyb. 7. Movement duration Doba za kterou GL200 přejde do pohybu. 8. Rest Fix Interval vzorkování v klidu 9. Rest Send Interval odesílání vzorků v klidu 10. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send GL200 rev

14 4.4 Vzorkování a zasílání dat 1. Zvolte Enable This Function pro povolení GTFRI funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Mode: Disable this function GPS polohu nevzorkuje ani nezasílá. Fixed Timing Report Vzorkování podle času Fixed Distance Vzorkování podle přímé vzdálenosti Fixed Mileage Vzorkování podle ujeté vzdálenosti 5. Discard No Fix 0 zasílá i neplatné polohy. 1 zasílá jen platné polohy. 6. Nastavení času vzorkování. Begin Time End Time Počáteční a konečný čas v hodinách (0-23) a minutách (0-59). Tj. denní interval vzorkování. 7. Check Interval - Časový interval vzorkování. 1 - zapalování vypnuto, 2 - zapalování zapnuto. Max s tj.24hodin 8. Send Interval - Časový interval v sekundách pro zasílání pozic do paměti trackeru. Max sekund, tj 24hodin. 9. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.5 Nastavení funkčních tlačítek 1. Zvolte Enable This Function pro povolení GTFKS funkce. GL200 rev

15 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Power key enable povolení tlačítka power 5. Function Key Mode mód funkčního tlačítka - Stisk funkčního tlačítka ignorován - Geofence mód - Geofence mód v současné poloze - SOS mód 6. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.6 Nastavení času Tracker nastaví čas automaticky z GPS. Pro zasílání dat na server je potřeba nastavit UTC 0 1. Zvolte Enable This Function pro povolení GTTMA funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Sing kladná (+) nebo záporná (-) hodnota časového pásma 5. Hour Offset nastavení počtu hodin od UTC 6. Minute Offset nastavení minut požadovaného UTC pásma 7. Daylight Saving letní čas 8. UTC Time UTC čas RRRRMMDDHHMMSS je-li dostupný GPS signál budu nastaveno automaticky bez vyplnění. 9. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send GL200 rev

16 4.7 Konfigurace Google link SMS Slouží k odeslání SMS zpráv s přímím odkazem do google map v internetu na předdefinovaná tel. čísla. Aktivace zaslání aktuální polohy v SMS provedete prozvoněním tel. čísla SIM instalované v GL Zvolte Enable This Function pro povolení GTGLM funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Google Mode - Do not send a SMS with google link nezasílá žádné sms (ani na SOS tel. číslo) s google linkem - Send a SMS with google link zasílá SMS s google linkem 5. Mobile Start Tel. číslo na které bude prioritně posílána SMS jako první. 6. Mobele End - Omezení tel. (White Number List) seznamu na jedno až tři tel. čísla. 7. White Number List Seznam tel. čísel, na které se odesílají google link SMS. 8. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.8 Automatické odemknutí SIM-PIN GL200 rev

17 1. Zvolte Enable This Function pro povolení GTPIN funkce. 2. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. 3. Je doporučeno nejprve načíst data pomocí tlačítka Read. 4. Auto Unlock PIN 0 - Do not unlock SIM-PIN automatically - neodemykat SIM PIN automaticky 1 - Unlock SIM-PIN automatically odemkne SIM PIN automaticky podle uloženého PINu. 5. PIN zapište SIM PIN uložený na SIM kartě. Nezadáte-li žádné číslo, PIN bude z GL200 vymazán. 6. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send 4.9 Realtime operace Zvolte Enable This Function pro povolení GTRTO funkce. Když je Enable This Function vybrána, vygeneruje se příkaz pro odeslání do trackeru GL200. Příkaz můžete odeslat i pomocí SMS nebo GPRS. Zvolte Sub Command v rozsahu 0-9, A-B. 0: GPS - Poslední známá platná poloha. 1: RTL - Požadavek na okamžité stažení dat. 2: READ - Zjištění aktuální konfigurace. 3: REBOOT - Znovu spuštění GL200. 4: RESET - Nastavení výchozích továrních hodnot (report mod, ip adresa a port serveru, sms brána, apn, apn jméno a heslo). 5: PWROFF Dálkové vypnutí GL200. 6: CID Požadavek na ICCID z instalované SIM 7: CSG - Aktuální sila GSM signálu. 8: VER verze zařízení. 9: BAT Informace o stavu baterie. A: TMZ Požadavek na zjištění aktuální časové zóny. B: INF Informace o jednotce. Zapsání příkazu do GL200 pomocí datového kabelu se provede tlačítkem Send GL200 rev

18 Řešení problémů a bezpečnostní informace: Problém Možná závada Oprava Po zapnutí GL200 bliká SIM karta není vložena. Vložte SIM kartu do GL200. modrá GSM LED rychle a stále. Příliš slabý signál, není zaregistrována síť Přesuňte GL200 do lokality s dobrým GSM pokrytím. Zamknut PIN Použijte SIM kartu bez SIM-PIN nebo vložte správný pin do konfigurace GL200. Data se neukládají na SIM karta nepodporuje GPRS Aktivujte GPRS na SIM kartě. server pomocí GPRS sítě. přenosy. Špatné APN. Zjistěte jaké je APN, od provozovatele sítě. Není nastavena IP adresa a port serveru. Zajistěte správné nastavení IP adresy a portu. Nelze vypnout GL200. Tato funkce je zakázána. Odblokujte tlačítko power v konfiguraci. GL200 neodpovídá při konfiguraci pomocí UART datového kabelu. Neplatné informace o poloze. GL200 nelze vypnout, je-li připojena externí baterie nebo nabíječka. GL200 je v úsporném režimu. Nedostatečný signál GPS. Odpojte externí baterii nebo nabíječku a zkuste to znovu. Odpojte datový kabel Data_Cable_M Přesuňte GL200 pod otevřenou oblohu. Lepší GPS signál je, když je strana s indikačními LED směrem k otevřené obloze. Prosím, nerozebírejte jednotku. Zabraňte přehřátí jednotky, vystavování přímému slunečnímu světlu a vlhkému prostředí. Příliš vysoké teploty poškozují jednotku a mohou způsobit i explozi baterie. Nepoužívejte GL200 v letadle nebo v blízkosti lékařských přístrojů. GL200 rev
