1 Název projektu: Nad Vltavským údolím Generální Loxia a.s., tel projektant: Praha 6 Perucká 26, Praha 2 Stupeň projektu: Návrh clonění - studie Objednatel: Spol. Vlastníků - Nad Vltavským údolím BD Nad Vltavským údolím Praha 6 Návrh clonění oken, teras Technická zpráva Razítko a podpis (firemní, autorizační): Profese/ část PD: Architektonicko-stavební řešení Zpracovatel: Loxia a.s. Obsah: Technická zpráva Vypracoval: Ing. Amort Číslo dokumentu: TB91_A0_T01 Kontroloval: Datum: Schválil: Ing.Amort 1

2 Název projektu: Nad Vltavským údolím Generální Loxia a.s., tel projektant: Praha 6 Perucká 26, Praha 2 Stupeň projektu: Návrh clonění - studie Objednatel: Spol. Vlastníků - Nad Vltavským údolím Úvod Předmětem studie je návrh jednotného systému clonění oken, teras bytového souboru Nad Vltavským údolím Praha 6 na základě objednávky společenství vlastníků ze dne Cílem je, aby pokud budou chtít někteří vlastníci bytových jednotek provést zaclonění oken nebo teras, byl použit jednotný typ clonění a tím byla zachována architektonická jednota celého bytového souboru. Clonění oken Navrhujeme použití výrobku Sun Stop, tkanina Soltis 92 textilní rolety s PVC povrchem s hliníkovou kazetou. Předností tohoto výrobku je nízká cena, dobré tepelně technické parametry tkaniny / nízká propustnost tepla/. Kazetu roletky je možno snadno namontovat šrouby na okenní rám. Ve výkresové příloze jsou navrženy varianty řešení. Detail 1 případ pro okna bez vnějšího zábradlí Detail 2 a případ s vnějším zábradlím, roletku lze stáhnout jen k zábradlí Detail 2 b - případ s vnějším zábradlím, roletku lze stáhnout až k parapetu Pro jednotné řešení navrhujeme použití : Kazeta, spodní profil elox, fixační háčky v barvě RAL 9006 / stříbrná/ a viditelné plastové díly v šedé barvě. Kazeta s čelem z textilního pruhu v barvě roletky. Tkanina Soltis 92 barva 2074 šedostříbrná viz vzorkovník Ovládání / stahování, vytahování/ je ruční. Na stahovací madélko doporučujeme použít stahovací tyčku nebo tkanici. Rozměry šroubů, jejich počet, vzdálenost stanoví dodavatel dle konkrétních rozměrů markýzy. Ovládání, údržba viz doporučení výrobce. Dodavatel - spol. MARON CZ s.r.o, kontakt p. Kaňa , kana@maron.cz, Clonění teras Navrhujeme použití kazetové markýzy spol. Brustor typ B 23, kazeta plně kryje látku, čímž je zajištěna delší životnost. látka 100 % acryl typ Dickson Orchestra / béžovo-oranžová viz příloha / jednobarevná, BEZ VLNKOVANÝCH ČEL!! nosná konstrukce, box RAL 9007 tmavě stříbrná box alu 200 x 150 mm osazení viz detail 3 ovládání může být manuální nebo el. Ovládané, s možností větrného čidla. Pro el. Ovládané je třeba přivést do nadpraží okna el. Kabel. V tom případě doporučujeme kabel přivést v interiéru v liště nebo pod omítkou, ne po fasádě!! V místě kotevních plechů nesoucích kazetu a nosnou konstrukci markýzy je třeba vyříznout tepelnou izolaci a nahradit např. dřevěným hranolem + pěnovým sklem tl. 20 mm viz detail 3. Kotevní plech je nutno pečlivě podsilikonovat a zabezpečit krycím titanzinkovým plechem, zapuštěným pod omítku, aby nezatékalo do tepelné izolace fasády!! Markýzu je nutno kotvit kotevními nerezovými šrouby min 12 cm do zdiva nebo betonu do chemických kotev. Rozměry šroubů, jejich počet, vzdálenost kotevních prvků stanoví dodavatel dle konkrétních rozměrů markýzy. V případě větrného počasí je nutno dodržovat pokyny výrobce Dodavatel - fa Brustor typ B 23, kontakt p. Fiala , petr.fila@seznam.cz, nebo obdobný typ a barva od jiného výrobce Profese/ část PD: Architektonicko-stavební řešení Zpracovatel: Loxia a.s. Obsah: Technická zpráva Vypracoval: Ing. Amort Číslo dokumentu: TB91_A0_T01 Kontroloval: Datum: Schválil: Ing.Amort 2

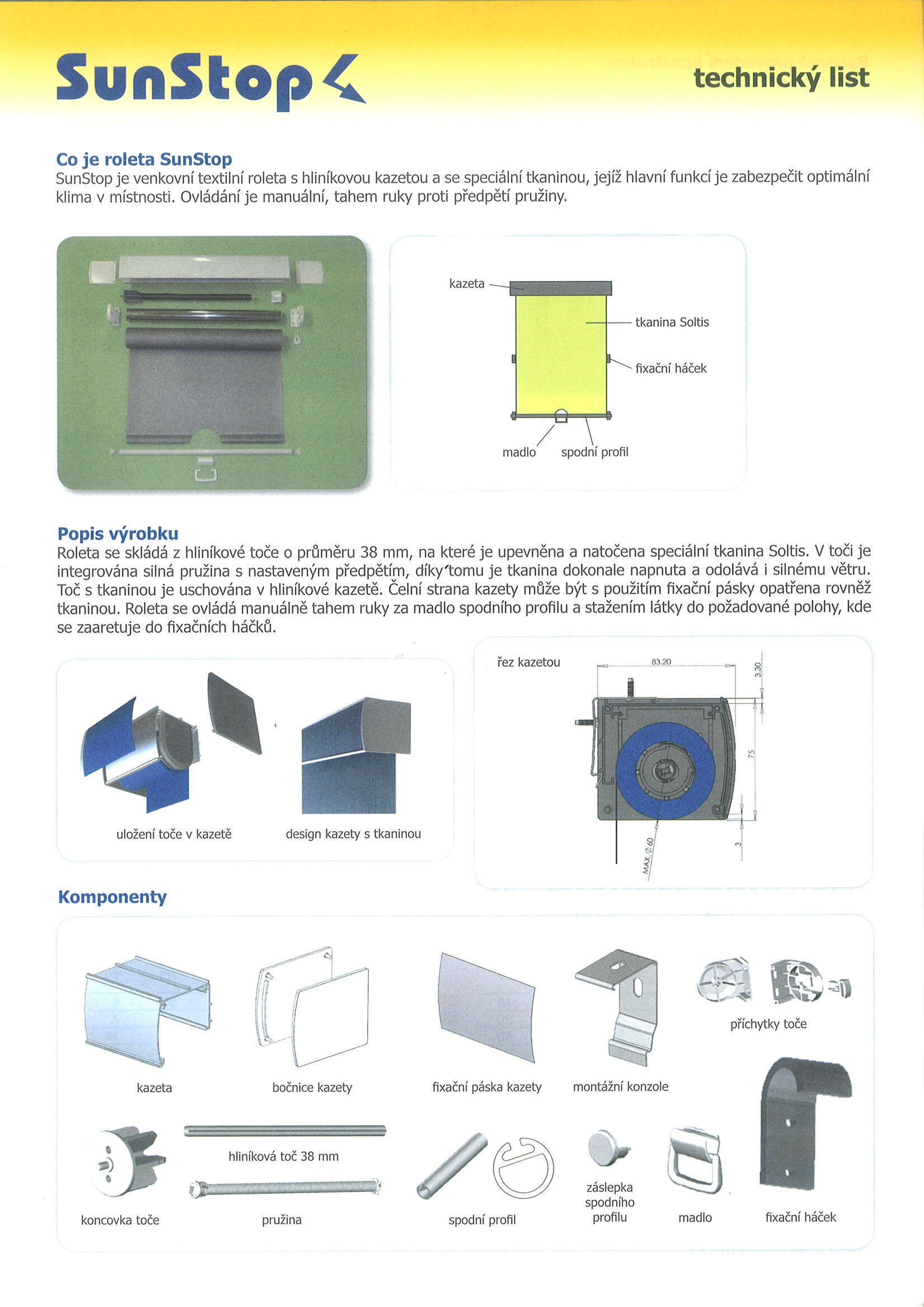

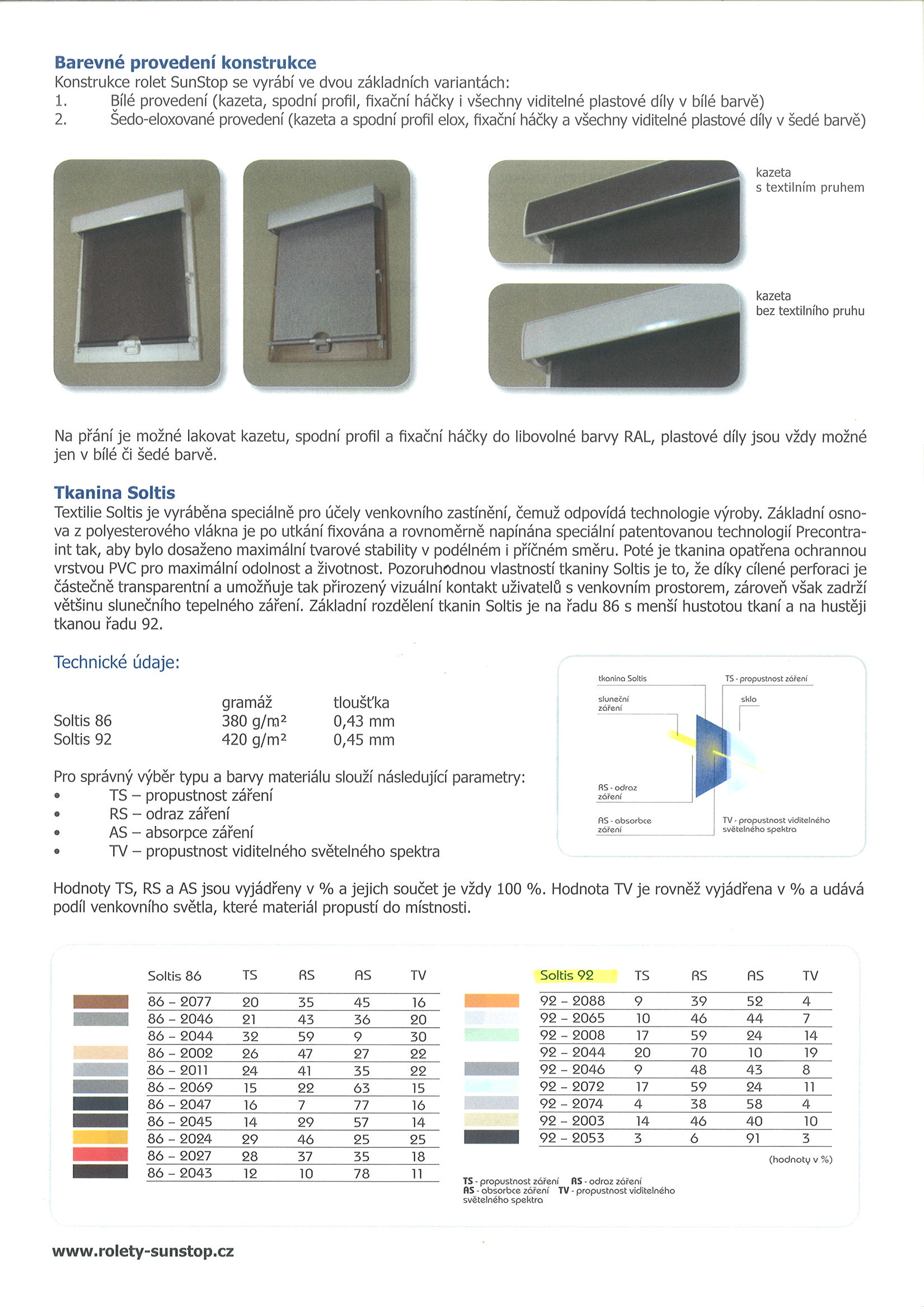

3 Název projektu: Nad Vltavským údolím Generální Loxia a.s., tel projektant: Praha 6 Perucká 26, Praha 2 Stupeň projektu: Návrh clonění - studie Objednatel: Spol. Vlastníků - Nad Vltavským údolím Upozornění - zásahy do oken, fasád mají vliv na záruku ze strany zhotovitele stavby Přílohy: Vzorkovník rolet Sun stop Technický list Sunstop Detail 1 Detail 2a Detail 2b Detail 3 Vzorkovník látek Dickson Orchestra kopie Technický list markýzy Brustor typ 23 Tímto architekt dává souhlas s použitím výše uvedeného typu stínění oken a teras z hlediska architektonického řešení a zásahu do exteriéru obytného souboru Nad Vltavským údolím. Profese/ část PD: Architektonicko-stavební řešení Zpracovatel: Loxia a.s. Obsah: Technická zpráva Vypracoval: Ing. Amort Číslo dokumentu: TB91_A0_T01 Kontroloval: Datum: Schválil: Ing.Amort 3

4 Řez M 1:10 montážní PU pěna tl. cca 15mm malba nárožní kovová lišta (pod stěrkou) stěrka ŽB nosná stěna/cihelná stěna Porotherm lepící hmota + talířové hmoždinky vyrovnávací vápenocementová omítka, tl. 10mm eurookno - okenní rám eurookno - okenní křídlo penetrace -transparentní mřížka (výztužná síťka) penetrace - transparentní fasádní omítka - disperzní minerální deska (např. Fasrock) Detail A Detail B int. ext. Zábradlí izolační dvojsklo vnitřní parapet tl. 25mm MDF folie se vzorem dřeva kolíčkový spoj lepidlo Detail C vnější parapet titanzinek vyrovnávací betonový potěr montážní PU pěna tl. cca 15mm radiátor Detail A, M 1:3 Kotvící šroub Distanční podložka Dřevo / hliník Detail B, M 1:3 Detail C, M 1:3 Roleta Sun Stop Fixační háček střední polohy Distanční podložka Dřevo / hliník Zábradlí Distanční podložka Dřevo / hliník Fixační háček spodní polohy Spodní profil rolety DATUM / Date: TB51 B A0 D 2b Část Part objekt 1 : 10,1 : 3 Profese Discipline Zobrazení Wiev Resolution Rozlišení MĚŘÍTKA / Scales: INDEX: DETAIL č.2b - Okno se zábradlím varianta č.2 OBSAH / Content T. Pospíšil Vypracoval / Elaborated by: KONTROLOVAL / Checked: SCHVALIL / Approved: Loxia,a.s. VYPRACOVAL / Designed by B. ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ČÁST DOKUMENTACE - PROFESE / Part documentation - trades Studie clonění oken STUPEŇ / Stage INVESTOR / Developer RAZÍTKA / Stamps: V š e c h n a p r á v a v y h r a z e n a! / A l l r i g h t s r e s e r v e d! Neautorizovaná reprodukce a distribuce tohoto materiálu nebo jakékoliv jeho části bude stíhaná v souladu s platnými zákony ČR a mezinárodními předpisy o ochraně autorských práv platných na území ČR. A R C H I T E C T E I N G E N I E R I E S L O X I A a. s. - a r c h i t e k t o n i c k ý a t e l i é r Pracoviště / Office: Perucká 26, , Praha 2 Tel. / Phone: Fax: firma@loxia.cz GENERÁLNÍ PROJEKTANTI / General designer ul. Kamýcká, Suchdolská Praha 6 - Sedlec Nad Vltavským údolím NÁZEV A ADRESA STAVBY / Project name ±0,00=264,50 Balt p.v.

5 Řez M 1:10 montážní PU pěna tl. cca 15mm malba nárožní kovová lišta (pod stěrkou) stěrka ŽB nosná stěna/cihelná stěna Porotherm lepící hmota + talířové hmoždinky vyrovnávací vápenocementová omítka, tl. 10mm eurookno - okenní rám eurookno - okenní křídlo penetrace -transparentní mřížka (výztužná síťka) penetrace - transparentní fasádní omítka - disperzní minerální deska (např. Fasrock) Detail A int. Detail B ext. Detail C izolační dvojsklo vnitřní parapet tl. 25mm MDF folie se vzorem dřeva Zábradlí kolíčkový spoj lepidlo vnější parapet titanzinek vyrovnávací betonový potěr montážní PU pěna tl. cca 15mm radiátor Detail A, M 1:3 Kotvící šroub Detail B, M 1:3 Detail C, M 1:3 Roleta Sun Stop Fixační háček střední polohy Fixační háček spodní polohy Spodní profil rolety Zábradlí DATUM / Date: TB51 B A0 D 2a Část Part objekt 1 : 10,1 : 3 Profese Discipline Zobrazení Wiev Resolution Rozlišení MĚŘÍTKA / Scales: INDEX: DETAIL č.2a - okno se zábradlím varianta č.1 OBSAH / Content T. Pospíšil Vypracoval / Elaborated by: KONTROLOVAL / Checked: SCHVALIL / Approved: Loxia,a.s. VYPRACOVAL / Designed by B. ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ČÁST DOKUMENTACE - PROFESE / Part documentation - trades Studie clonění oken STUPEŇ / Stage INVESTOR / Developer RAZÍTKA / Stamps: V š e c h n a p r á v a v y h r a z e n a! / A l l r i g h t s r e s e r v e d! Neautorizovaná reprodukce a distribuce tohoto materiálu nebo jakékoliv jeho části bude stíhaná v souladu s platnými zákony ČR a mezinárodními předpisy o ochraně autorských práv platných na území ČR. A R C H I T E C T E I N G E N I E R I E S L O X I A a. s. - a r c h i t e k t o n i c k ý a t e l i é r Pracoviště / Office: Perucká 26, , Praha 2 Tel. / Phone: Fax: firma@loxia.cz GENERÁLNÍ PROJEKTANTI / General designer ul. Kamýcká, Suchdolská Praha 6 - Sedlec Nad Vltavským údolím NÁZEV A ADRESA STAVBY / Project name ±0,00=264,50 Balt p.v.

6 Řez M 1:10 montážní PU pěna tl. cca 15mm malba nárožní kovová lišta (pod stěrkou) stěrka ŽB nosná stěna/cihelná stěna Porotherm lepící hmota + talířové hmoždinky vyrovnávací vápenocementová omítka, tl. 10mm eurookno - okenní rám eurookno - okenní křídlo penetrace -transparentní mřížka (výztužná síťka) penetrace - transparentní fasádní omítka - disperzní minerální deska (např. Fasrock) Detail A int. Detail B ext. izolační dvojsklo vnitřní parapet tl. 25mm MDF folie se vzorem dřeva Detail C kolíčkový spoj lepidlo 5% vnější parapet titanzinek vyrovnávací betonový potěr montážní PU pěna tl. cca 15mm radiátor Detail A, M 1:3 Kotvící šroub Detail B, M 1:3 Detail C, M 1:3 Roleta Sun Stop Fixační háček střední polohy Fixační háček spodní polohy Spodní profil rolety DATUM / Date: TB51 B A0 D 1 Část Part objekt 1 : 10,1 : 3 Profese Discipline Zobrazení Wiev Resolution Rozlišení MĚŘÍTKA / Scales: INDEX: DETAIL č.1 - okno bez zábradlí OBSAH / Content T. Pospíšil Vypracoval / Elaborated by: KONTROLOVAL / Checked: SCHVALIL / Approved: Loxia,a.s. VYPRACOVAL / Designed by B. ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ČÁST DOKUMENTACE - PROFESE / Part documentation - trades Studie clonění oken STUPEŇ / Stage INVESTOR / Developer RAZÍTKA / Stamps: V š e c h n a p r á v a v y h r a z e n a! / A l l r i g h t s r e s e r v e d! Neautorizovaná reprodukce a distribuce tohoto materiálu nebo jakékoliv jeho části bude stíhaná v souladu s platnými zákony ČR a mezinárodními předpisy o ochraně autorských práv platných na území ČR. A R C H I T E C T E I N G E N I E R I E S L O X I A a. s. - a r c h i t e k t o n i c k ý a t e l i é r Pracoviště / Office: Perucká 26, , Praha 2 Tel. / Phone: Fax: firma@loxia.cz GENERÁLNÍ PROJEKTANTI / General designer ul. Kamýcká, Suchdolská Praha 6 - Sedlec Nad Vltavským údolím NÁZEV A ADRESA STAVBY / Project name ±0,00=264,50 Balt p.v.

7 Řez, M 1:15 Detail A, M 1:5 Pěnové sklo 20 mm Dřevěný špalík rozměr v šířce dle kotevní desky Nerezový šroub + chemická kotva v místě kotevních desek Délka kotvení do zdiva nebo betonu minimálně 130 mm Finální úroveň terasy Kotevní šrouby Těsněno silikonem Krycí oplechování titan zinek Spoj utěsněn silikonem + podložka podsilikonována Kotevní systémová deska Markýza B23 Markýza B DATUM / Date: TB51 B A0 D 3 Část Part objekt 1 : 15, 1 : 5 Profese Discipline Zobrazení Wiev Resolution Rozlišení MĚŘÍTKA / Scales: INDEX: DETAIL č.3 - Osazení markýzy OBSAH / Content T. Pospíšil Vypracoval / Elaborated by: KONTROLOVAL / Checked: SCHVALIL / Approved: Loxia,a.s. VYPRACOVAL / Designed by B. ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ČÁST DOKUMENTACE - PROFESE / Part documentation - trades Studie clonění oken STUPEŇ / Stage INVESTOR / Developer RAZÍTKA / Stamps: V š e c h n a p r á v a v y h r a z e n a! / A l l r i g h t s r e s e r v e d! Neautorizovaná reprodukce a distribuce tohoto materiálu nebo jakékoliv jeho části bude stíhaná v souladu s platnými zákony ČR a mezinárodními předpisy o ochraně autorských práv platných na území ČR. A R C H I T E C T E I N G E N I E R I E S L O X I A a. s. - a r c h i t e k t o n i c k ý a t e l i é r Pracoviště / Office: Perucká 26, , Praha 2 Tel. / Phone: Fax: firma@loxia.cz GENERÁLNÍ PROJEKTANTI / General designer ul. Kamýcká, Suchdolská Praha 6 - Sedlec Nad Vltavským údolím NÁZEV A ADRESA STAVBY / Project name ±0,00=264,50 Balt p.v. 2) Při větrném počasí je nutné dodržovat pokyny výrobce markýzy. Poznámka: 1) Markýza je nutné výškově usadit, tak aby v nejmenší světlý průchod při jejím plném rozvinutí byl od finální povrchové vrstvy podlahy balkónu minimálně 2,1 m.
