NETRADIČNÍ TECHNICKÉ PROSTŘEDKY NA SNÍŽENÍ ENERGETICKÉ NÁROČNOSTI

Transkript

1 NETRADIČNÍ TECHNICKÉ PROSTŘEDKY NA SNÍŽENÍ ENERGETICKÉ NÁROČNOSTI 1

2 PŘEDSTAVENÍ FIRMY NA REALIZACÍCH 2012 Rusko Dánsko Španělsko Švédsko Mongolsko Velká Británie Francie 2

3 1323_2011 Zákazník: NOVO NORDISK A/S syntetická výroba inzulínu Výměníková stanice pro vytápění provozu výroby inzulínu a přípravy TV. Stanice je osazena celosvařovaným výměníkem tepla pro rekuperaci tepla z odpadní páry 3

4 Zákazník: Spendrups AB pivovar 260_2012 Parní výměníková stanice pro potravinářské účely. Předehřev pivovarnické melasy před přidáním pivních kvasinek. 4

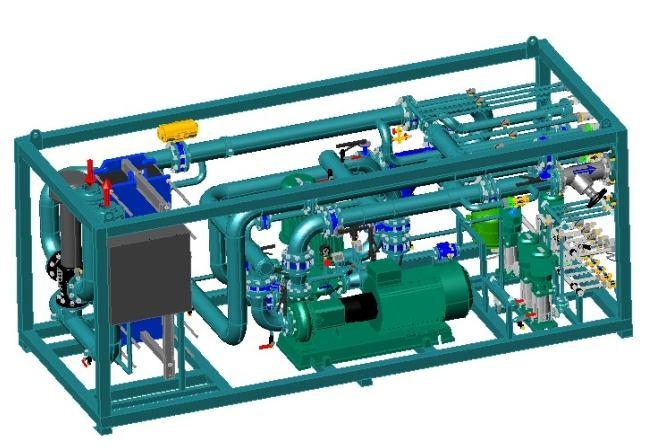

5 511_2012 Zákazník: Böhler Edelstahl GmbH hutní průmysl Chladící stanice vysokotlakých lisů. Stanice chladí základní lisovací formu tak vinutí frekvenčních měničů. 5

6 Zákazník: IKEA AB nábytkářský řetězec 1226_2012 Kompletní výměníková centrála pro vytápění, chlazení, vzduchotechniku a přípravu TV. 6

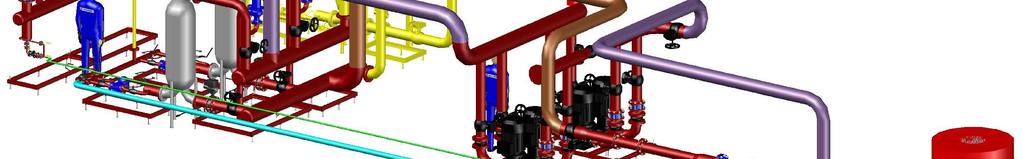

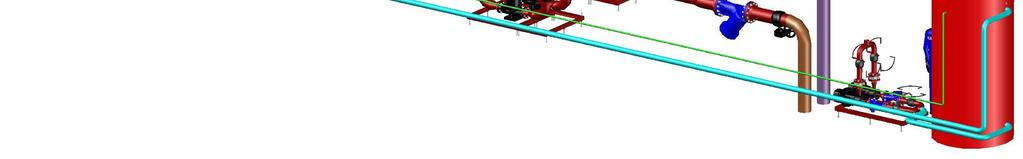

7 509_2012 Zákazník: OPATHERM a.s. - výrobce a dodavatel tepla v Opavě MVV enservis a.s. - poskytování služeb v oblasti energetiky Parní stanice o výkonu 7 MW pro sídliště Olomoucká zásobuje téměř 1100 bytů, školy i obchody. 7

8 Zákazník: AABB Co., Ltd. (Mongolsko) 1109_2011 Mezinárodní zdravotnické středisko "INTERMED" Mongolia v Ulanbátaru. 8

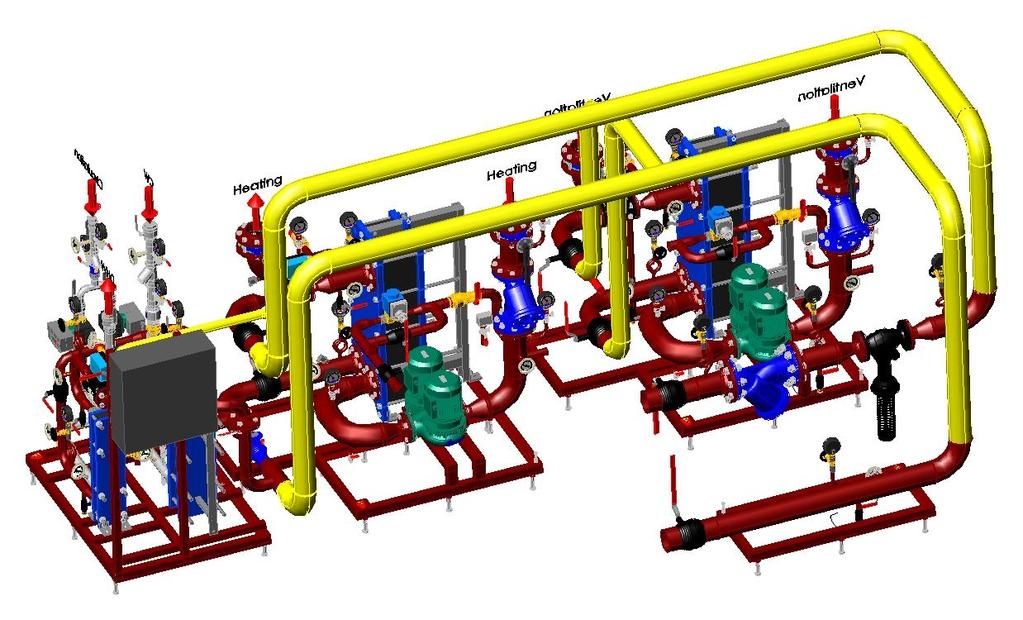

9 Zákazník: SYSTHERM Rus 359_2012 Kazaň - Rusko, výškový dům. Soubor horkovodních předávacích stanic s okruhy pro vytápění, klimatizaci a přípravu teplé vody moderního výškové budovy. Celkový výkon 5MW. 9

10 Zákazník: SYSTHERM Rus 751_2012 Sochi, Rusko - Olympijský park Tréningové centrum arény ledního hokeje. Soubor horkovodních předávacích stanic s okruhy pro vytápění, klimatizaci, ventilaci a přípravu teplé vody. Celkový výkon 2x 2MW. 10

11 Zákazník: SYSTHERM Rus 1002_2011 Tumen, Rusko - Nejvyšší budova v Tyumen. Luksusní rezidenční komplex "Plachty" se nachází ve středu města Tumen. Charakteristický rys "plachet" LCD - exkluzivní vzhled komplexní architektury a prostorné vnitřní dispozice. Celkový výkon 3 MW. 11

12 230_2012 Zákazník: Dalkia Industry CZ, a.s. výrobce a dodavatel energií v oblasti těžebního provozu a průmyslu Modernizace hlavní výměníkové stanice Lazy ze systému pára/voda na systém voda/voda celkový výkon kW. 12

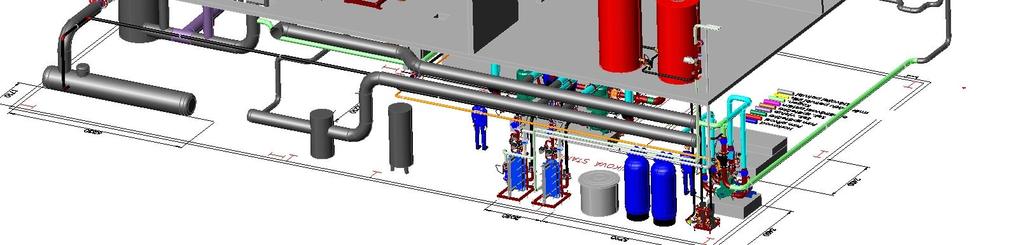

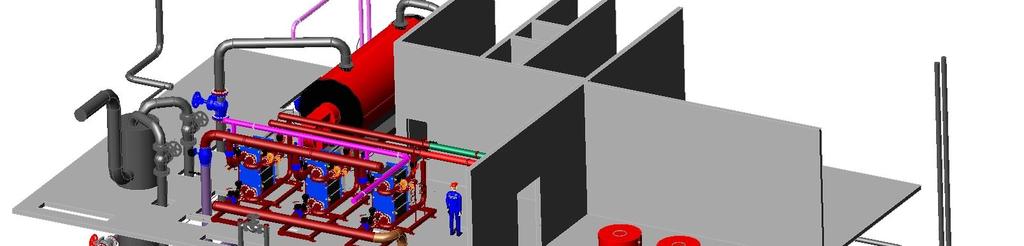

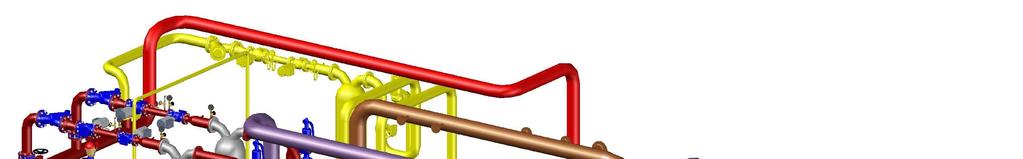

13 Předvýrobní 3D vizualizace celkový pohled 13

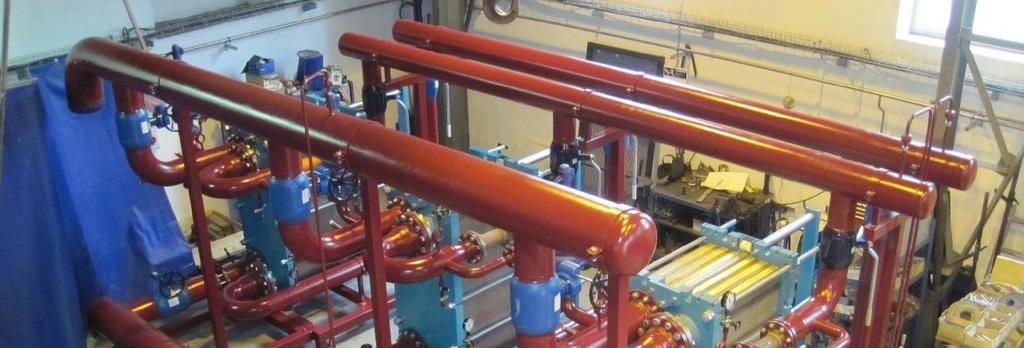

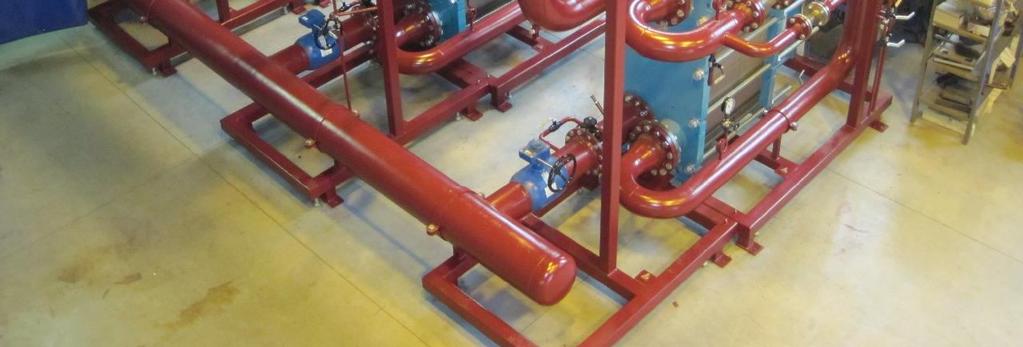

14 Výroba- sestava hlavních výměníků 14

15 Zákazník: HC Sparta Praha, a.s. 616_2012 Rozšíření hlavní předávací stanice pro Tipsport Arénu a předávací stanice pro nové kabiny A týmu HC Sparta Praha, a.s. 15

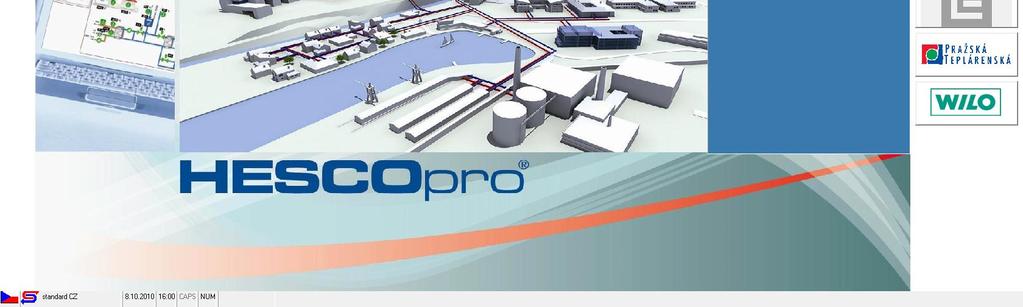

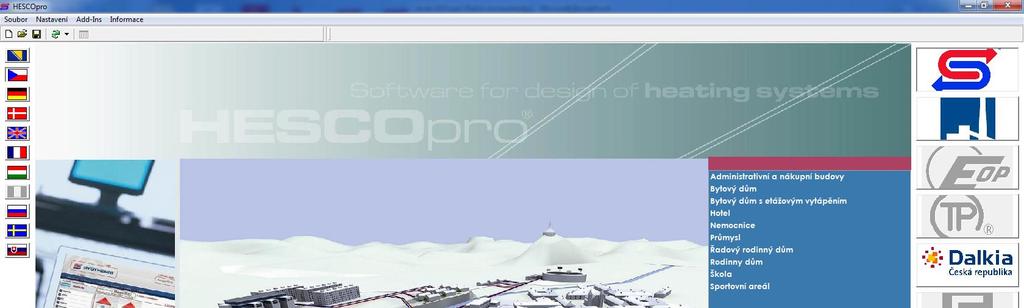

16 Návrh technologií s využitím HESCOpro Nový pohled na technické řešení výběr optimální varianty podle investičních a provozních nákladů 16

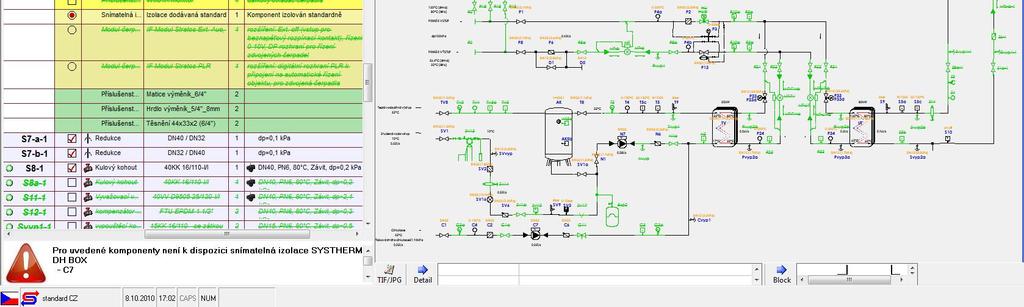

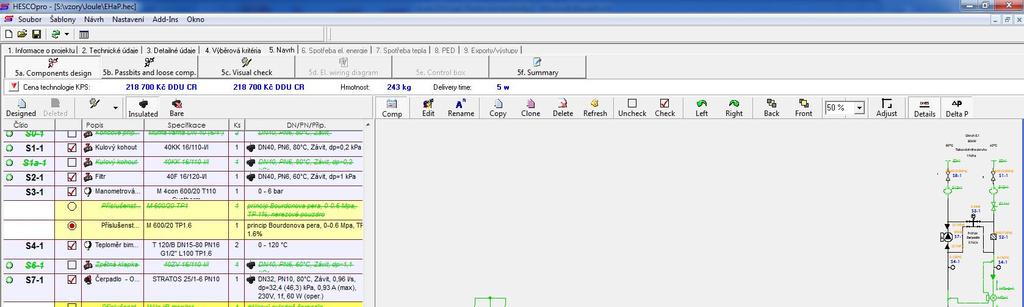

17 Posouzení návrhu jednotlivých komponentů a jejich vlivu na energetickou náročnost předávací stanice 17

18 18

19 19

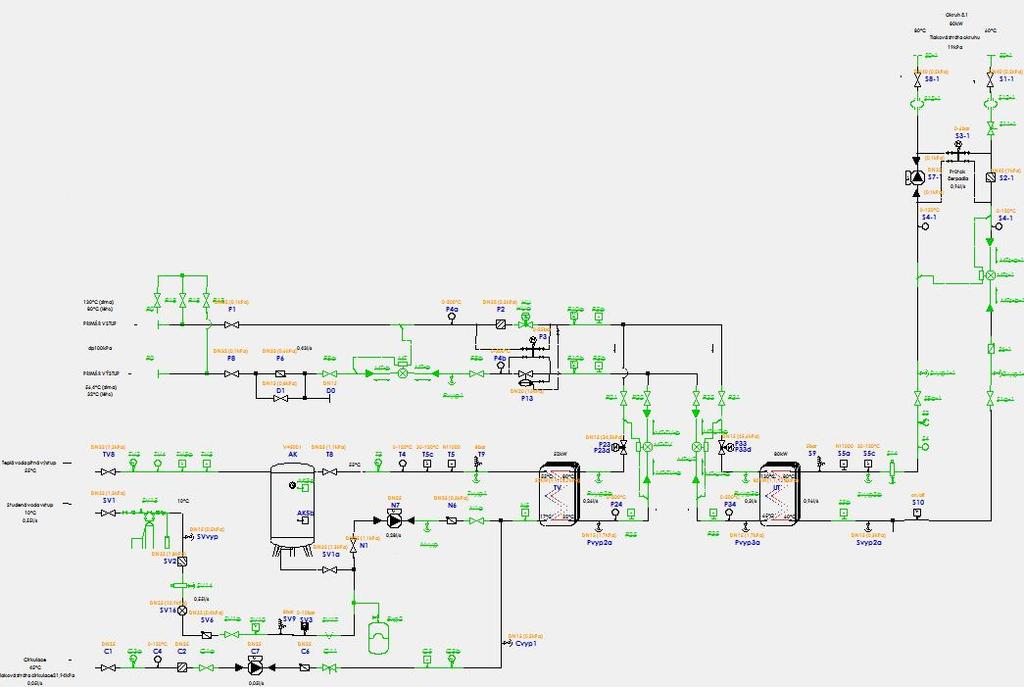

20 2x ekvitermní okruh s třícestnými a vyvažovacími ventily dle běžné praxe Tlakové ztráty Výměník tepla: 16.1kPa Regulační ventil 1: 10.5kPa, a=0.4 Regulační ventil 2: 16.3 kpa, a=0.6 Seřizovací vent. 1: 5.2kPa Seřizovací vent. 2: 5.4kPa Čerpadlo 1: 50.0kPa = 215kWh/rok Čerpadlo 2: 56.2kPa = 220kWh/rok 20

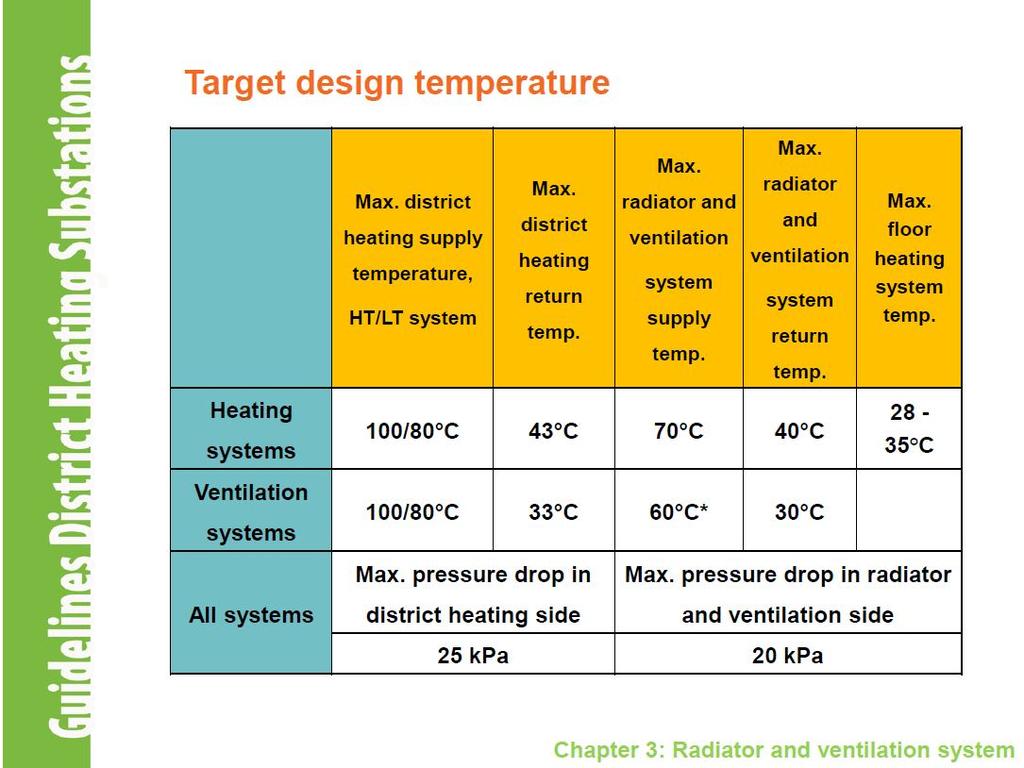

21 2x ekvitermní okruh s třícestnými dle doporučení EUROHEAT & POWER Tlakové ztráty Výměník tepla: 8.8kPa Regulační ventil 1: 6.7kPa, a=0.4 Regulační ventil 2: 6.4 kpa, a=0.4 Vyvaž. vent. 1: 0kPa Vyvaž. vent.2: 0kPa Čerpadlo 1: 38.9kPa = 169kWh/rok Čerpadlo 2: 39.0kPa = 154kWh/rok 21

22 Optimalizované zapojení 2x ekvit. okruh se samostatnými výměníky dle doporučení EUROHEAT & POWER Tlakové ztráty Výměník tepla 1: 11.9kPa Výměník tepla 2: 8.8kPa Čerpadlo 1: 29.6kPa = 128kWh/rok Čerpadlo 2: 26.5kPa = 102kWh/rok 22

23 Posouzení návrhu čerpadla s přihlédnutím k vlivu zadávacích parametrů na posouzení celkové energetické náročnosti tepelné soustavy 23

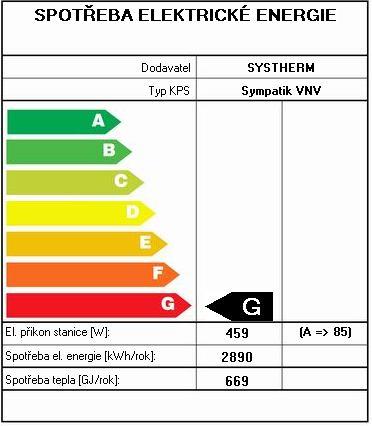

24 Předávací stanice A Předávací stanice CZT 130 C, PN25 24BJ UT 80kW čerpadlo tříotáčkové Teplotní spád 70/55 C Tlaková ztráta okruhu 25kPa TV 54kW čerpadlo tříotáčkové Teplotní spád 10/55 C Tlaková ztráta okruhu 22kPa Investiční náklady Kč Spotřeba elektřiny Kč/rok 24

25 Předávací stanice B Předávací stanice CZT 130 C, PN25 24BJ UT 80kW čerpadlo třídy A Teplotní spád 70/55 C Tlaková ztráta okruhu 25kPa TV 54kW čerpadlo tříotáčkové Teplotní spád 10/55 C Tlaková ztráta okruhu 22kPa Investiční náklady Kč Spotřeba elektřiny Kč/rok 25

26 Předávací stanice C Předávací stanice CZT 130 C, PN25 24BJ UT 80kW čerpadlo třídy A Teplotní spád 70/55 C Tlaková ztráta okruhu 25kPa TV 54kW čerpadla třídy A Teplotní spád 10/55 C Tlaková ztráta okruhu 22kPa Investiční náklady Kč Spotřeba elektřiny Kč/rok 26

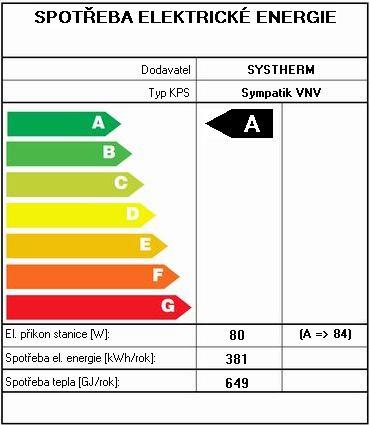

27 Předávací stanice D Předávací stanice CZT 130 C, PN25 24BJ UT 80kW čerpadlo třídy A Teplotní spád 70/40 C Tlaková ztráta okruhu 19kPa TV 54kW čerpadla třídy A Teplotní spád 10/55 C Tlaková ztráta okruhu 22kPa Investiční náklady Kč Spotřeba elektřiny Kč/rok 27

28 Předávací stanice CZT 130 C, PN25 24BJ UT 80kW TV 54kW + 500l Akumulace 28

29 Výměník tepla integrace do systému Tlakové ztráty Výměník tepla: 9.0kPa 9.4kPa 2x hrdlo: 0.6kPa 0.1kPa 2x šroubení: 0.7kPa 0.1kPa 2x koleno: 6.3kPa 0.4kPa 2x redukce: 5.0kPa 0.6kPa Celkem: 21.6kPa 10.6kPa 29

30 Porovnání investičních a provozních nákladů Kč Kč Kč Kč Kč Kč Investiční rozdíl: Kč (2.3 %) Návratnost: < 4 roky Provozní rozdíl za 10 let: Kč Provozní rozdíl za 15 let: Kč Kč Kč Kč Kč Kč roky Špatné připojení výměníku Správné připojení výměníku 30

31 Různé firmy nabízejí různá řešení POZOR NA DETAILY!!! 31

32 Návrh tepelných soustav CZT s využitím HESCOnet Nový pohled na technické řešení výběr optimální varianty podle investičních a provozních nákladů 32

33 Program HESCOnet: Využívá roční křivku průměrné venkovní teploty dle lokality V průběhu výpočtu se provede 8760 separátní simulačních výpočtů soustavy postupně pro každou jednotlivou hodinu a každý den v roce 33

34 NÁVRH NOVÉ SÍTĚ TOPOLOGIE SÍTĚ SYLVÁN PLZEŇ 34

35 PARAMETRY POTRUBÍ DEFINOVÁNÍ DRUHU POTRUBÍ: PIP, KANÁLOVÉ PROVEDENÍ, NADZEMNÍ VEDENÍ 35

36 NÁVRH NOVÉ SÍTĚ DEFINOVÁNÍ PARAMETRŮ KPS 36

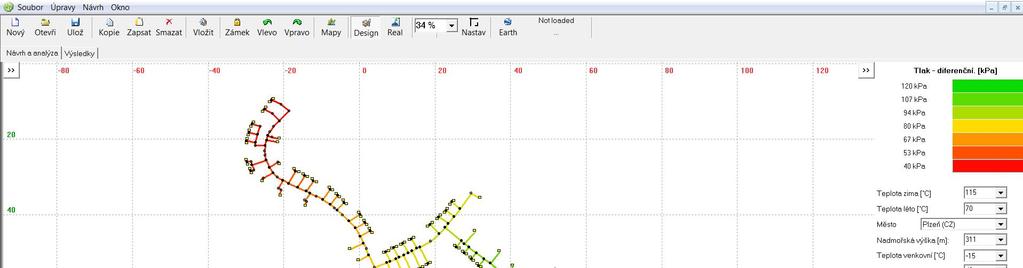

37 NÁVRH NOVÉ SÍTĚ GRAFICKÉ ZOBRAZENÍ VYPOČTENÝCH HODNOT DIFERENČNÍ TLAK 37

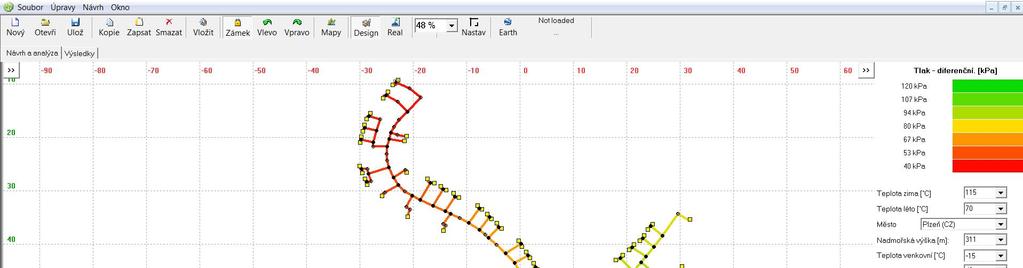

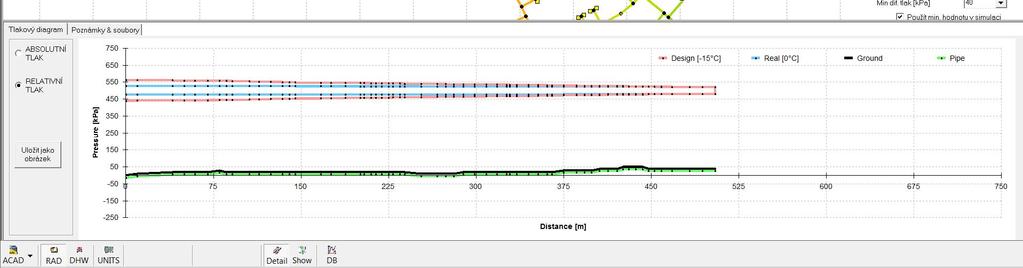

38 NÁVRH NOVÉ SÍTĚ GRAFICKÉ ZOBRAZENÍ VYPOČTENÝCH HODNOT TLAKOVÝ DIAGRAM 38

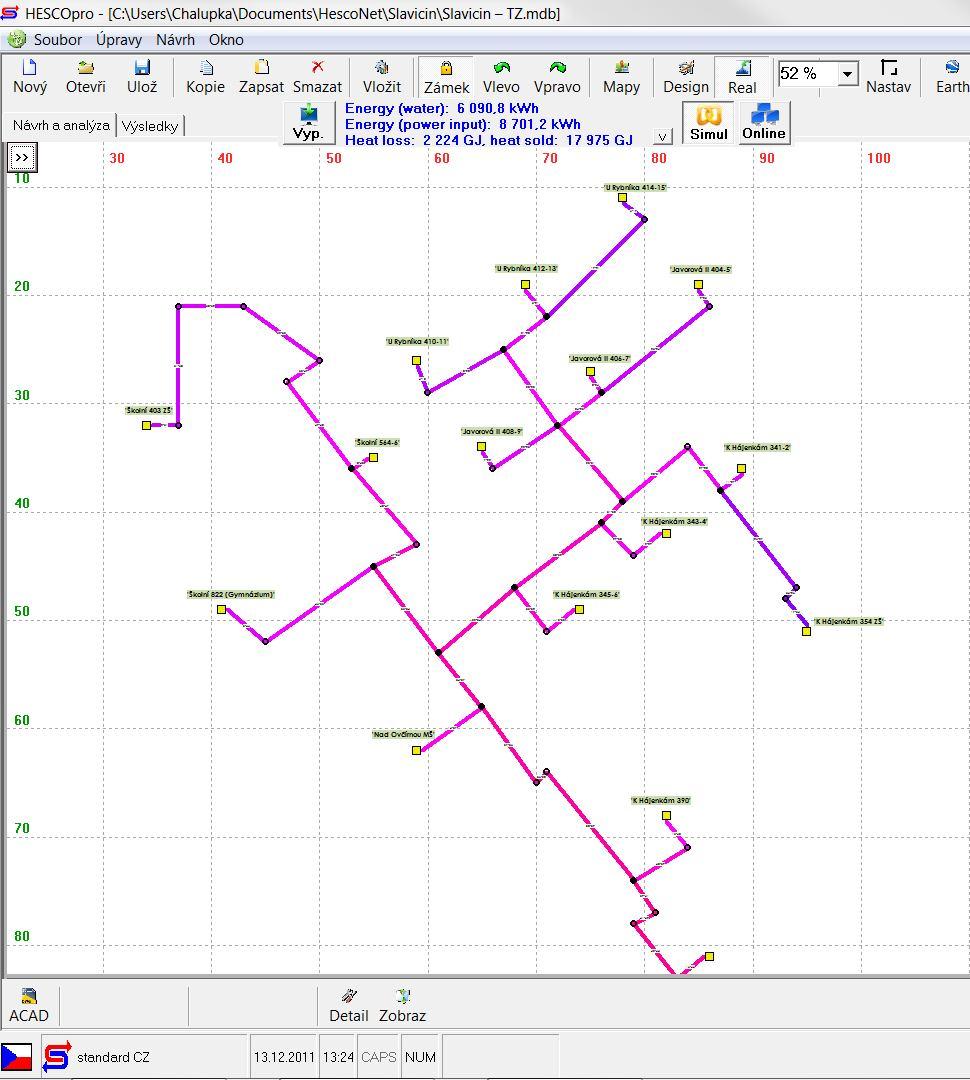

39 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Původní stav: návrhový stav plné využití soustavy CZT 16 odběrných míst dodané teplo GJ/rok teplotní ztráta GJ/rok poměr 12.4 % čerpací práce 8 701kWh/rok

40 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Náklady původní stav Prodane teplo GJ/rok náklady na palivo (stěpka) 220 Kč/GJ Kč tepelné ztráty sítě (2224 GJ) 55,7 Kč/GJ Kč účinnost kotelny (70%) 66,1 Kč/GJ Kč čerpací náklady (8701 kwh) 2,2 Kč/GJ Kč stálé náklady dodavatele tepla 105,7 Kč/GJ Kč Cena celkem 450,0 Kč/GJ Kč příjem z dodaného tepla (450 CZK/GJ) CZK náklady na tep. ztráty a čer. práci CZK

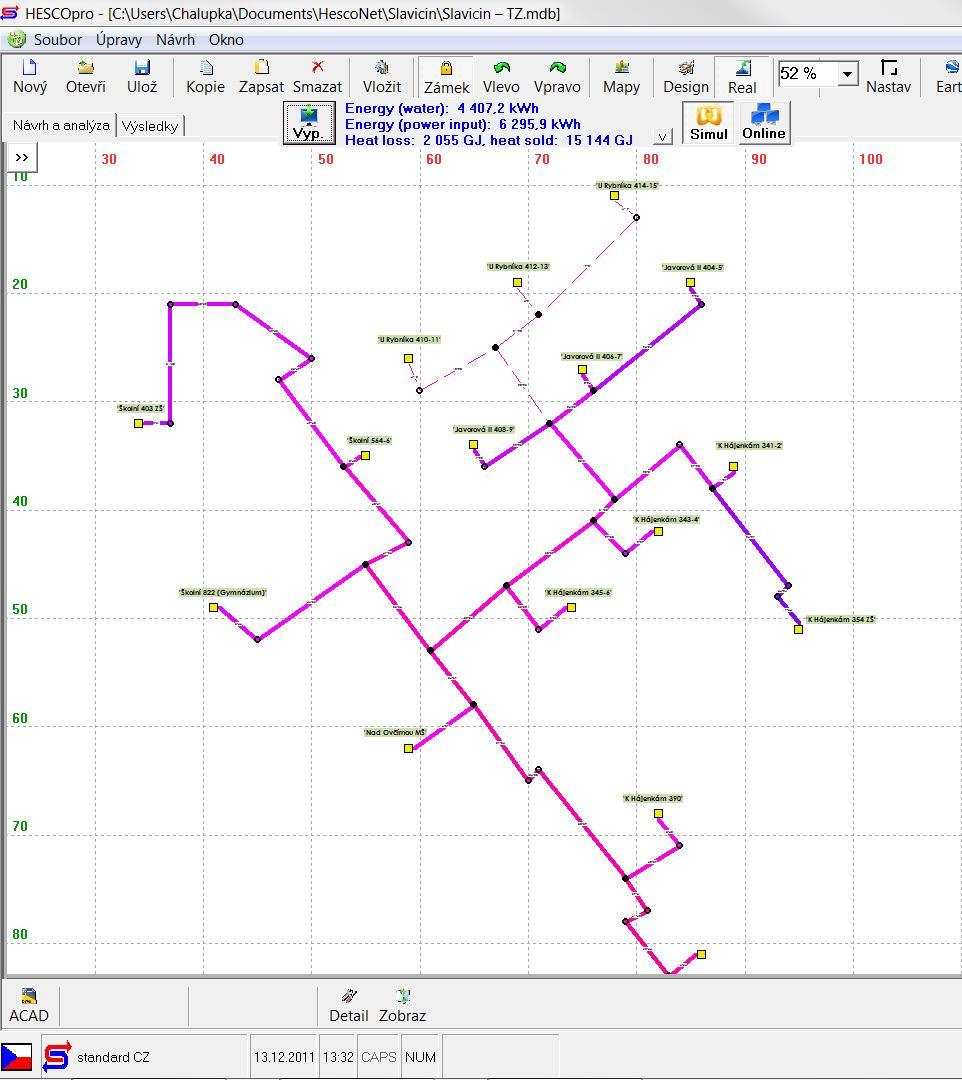

41 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Nový stav A: 3 bytové domy se odpojí Zůstává 13 odběrných míst ze 16-ti dodané teplo GJ/rok teplotní ztráta GJ/rok poměr 13.5 % čerpací práce kwh/rok

42 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Náklady stav A Prodane teplo GJ/rok náklady na palivo (stěpka) 220 Kč/GJ Kč tepelné ztráty sítě (2055 GJ) 65,0 Kč/GJ Kč účinnost kotelny (70%) 66,1 Kč/GJ Kč čerpací náklady (6295 kwh) 1,9 Kč/GJ Kč stálé náklady dodavatele tepla 125,5 Kč/GJ Kč Cena celkem 478,7 Kč/GJ Kč příjem z dodaného tepla (478,7 CZK/GJ) CZK náklady na tep. ztráty a čer. práci CZK

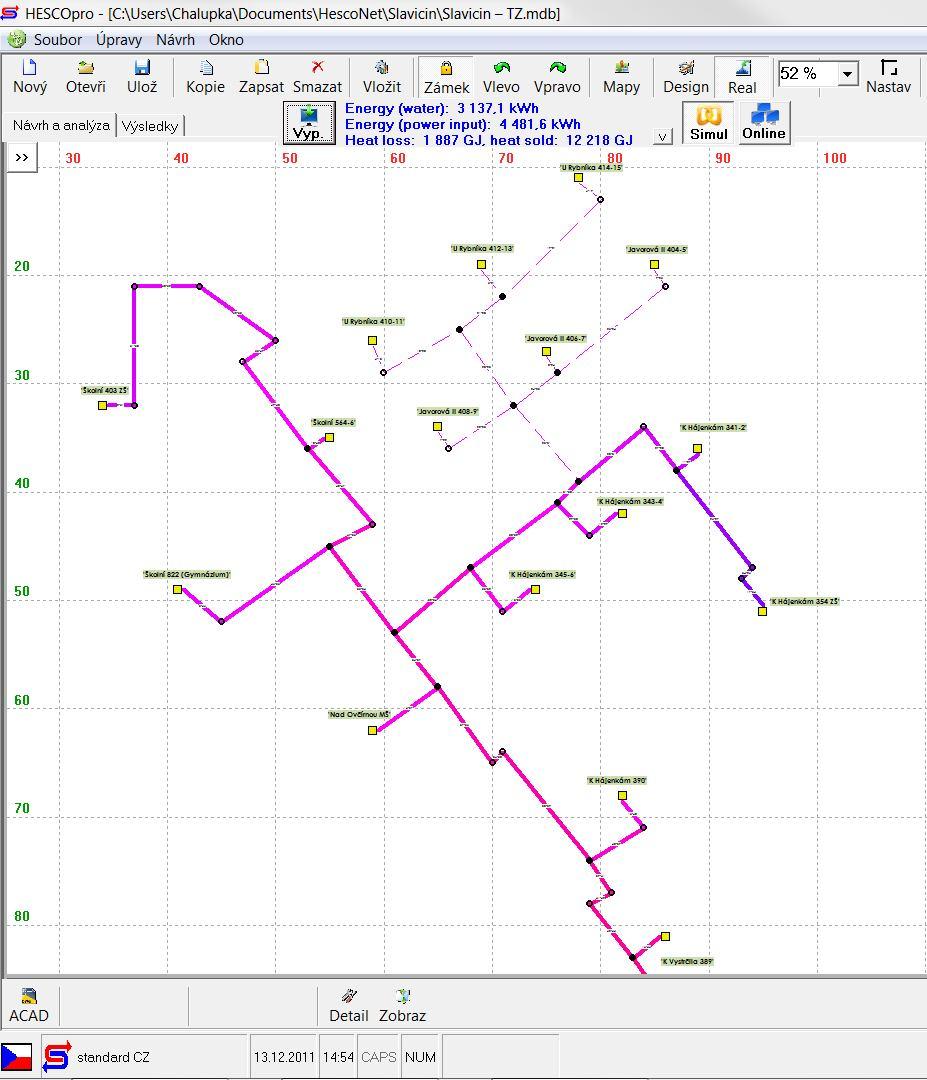

43 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Nový stav B: 6 bytových domů se odpojí Zůstává 10 odběrných míst ze 16-ti dodané teplo GJ/rok teplotní ztráta GJ/rok poměr 15.4 % čerpací práce kwh/rok

44 PŘÍKLAD SIMULAČNÍHO VÝPOČTU Náklady stav B Prodane teplo GJ/rok náklady na palivo (stěpka) 220 Kč/GJ Kč tepelné ztráty sítě (1887 GJ) 83,0 Kč/GJ Kč účinnost kotelny (65%) 77,1 Kč/GJ Kč čerpací náklady (4481 kwh) 1,7 Kč/GJ Kč stálé náklady dodavatele tepla 155,5 Kč/GJ Kč Cena celkem 537,7 Kč/GJ Kč příjem z dodaného tepla (537,7 CZK/GJ) CZK náklady na tep. ztráty a čer. práci CZK

45 ZÁVĚR Původní stav plné využití soustavy CZT Stav A po odpojení 3 domů ze 16-ti Stav B Po odpojení 6 domů ze 16-ti 450 Kč/GJ 478,7 Kč/GJ 537,7 Kč/GJ

46 ONLINE PROPOJENÍ A VYUŽITÍ PRO PLÁNOVÁNÍ ŘÍZENÍ ZDROJŮ TEPLA 46

47 ONLINE PROPOJENÍ A VYUŽITÍ PRO PLÁNOVÁNÍ ŘÍZENÍ ZDROJŮ TEPLA 47

48 ONLINE PROPOJENÍ A VYUŽITÍ PRO PLÁNOVÁNÍ ŘÍZENÍ ZDROJŮ TEPLA 48

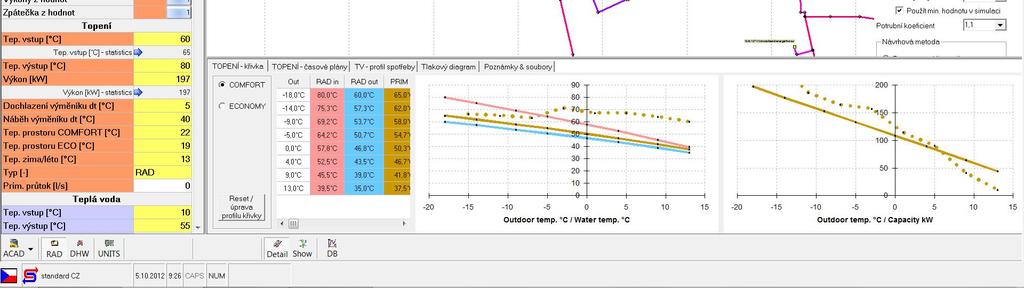

49 ANALÝZA STÁVAJÍCÍ SÍTĚ ZA VYUŽITÍ ONLINE DAT CHOVÁNÍ JEDNOTLIVÝCH OM 49

50 DĚKUJI ZA POZORNOST 50
