1 Silové rozvaděče 1

2 2Platné od

3 Obsah Historie, výroba výrobní program... 4 Marketing - výstavy Předváděcí centrum Tritón Marketing - mobilní prezentace Balení, doprava, záruky Silové rozvaděče SEF systémový, IP 55, nosnost 600 kg SAC pro průmyslové instalace, IP 65, nosnost 30 kg SAD pro průmyslové instalace, IP 66, nosnost 50 kg SCA, SDA instalační, IP 30, nosnost 30 kg Příslušenství silových rozvaděčů, značení produktů Speciální rozvaděče SGA, SHA hybridní rozvaděč RNA datový modul hybridních rozvaděčů SNA silový modul hybridních rozvaděčů RNA, SNA příslušenství Zdvojené podlahy Certifikace

4 Historie, výroba výrobní program Společnost Tritón Pardubice, spol. s r.o. patří mezi světové představitele ve vývoji a výrobě 19 datových, telekomunikačních a silových rozvaděčů. Historie firmy se začala psát v roce 1993 a v současné době sídlí na okraji Pardubic, ve Starém Mateřově, kde je vybudován moderní výrobní závod o rozloze 14 tis. m². Dlouhodobě je Tritón stálým a významným regionálním zaměstnavatelem a k dnešnímu dni má více než 220 pracovníků Tritón Starý Mateřov 4

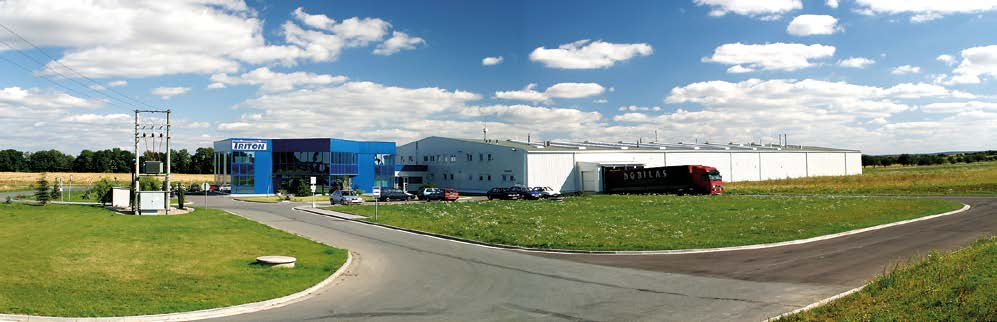

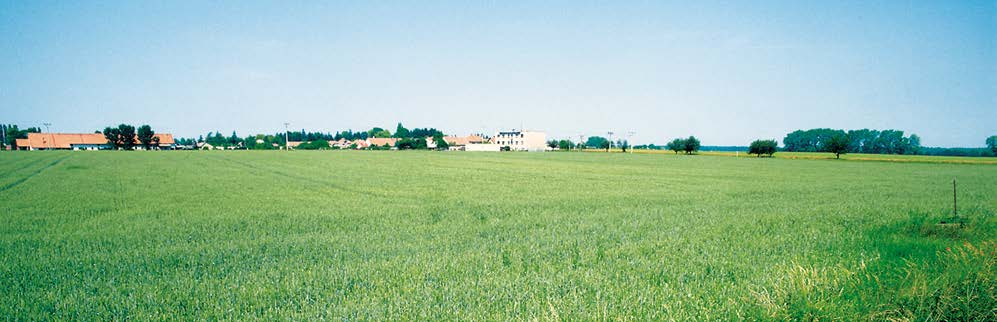

5 2001 Tritón Starý Mateřov 2009 Tritón Starý Mateřov 5

6 2011 Tritón Starý Mateřov 2013 Tritón Starý Mateřov automatizované ohýbací centrum robotické svařovací pracoviště 6

7 automatizované ohýbací centrum - hala pro vývoj a výzkum automatizovaný systém - hala pro vývoj a výzkum kombinovaný stroj - laser a vysekávání automatizovaný vysekávací stroj centrum pro lepení skla a výrobu těsnění dveří rozvaděčů linka práškové lakovny 7

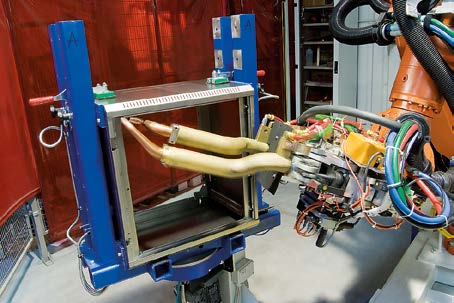

8 automatizované ohýbací centrum automatizovaný vysekávací stroj profilovací linka robotické svářecí pracoviště stojanových rozvaděčů automatizovaný sklad plechů a polotovarů robotické pracoviště pro bodové sváření nástěnných rozvaděčů 8

9 automatizované ohýbací centrum automatizované ohýbací centrum automatizovaný ohraňovací lis transportní vozík montážní linka stojanových rozvaděčů balící centrum stojanových rozvaděčů 9

10 Marketing výstavy Společnost Tritón věnuje marketingu velký prostor. Klademe důraz na osobní kontakt se zákazníkem. Představit výrobky, které vyrábíme, při osobním kontaktu je poněkud komplikované pro jejich rozměry a hmotnost. Proto se zaměřujeme na výstavy, kam pravidelně zveme naše partnery a zákazníky. Naší první velkou výstavou byl INVEX v roce 1995, který jsme absolvovali čtyřikráte za sebou. S růstem firmy a jejím úspěchem v zahraničí vyvstala potřeba prezentovat naše výrobky na evropském trhu. Proto se od roku 1998 pravidelně a nepřetržitě účastníme největšího evropského veletrhu informačních technologií CeBIT v německém Hannoveru. Od tohoto roku se datuje raketový nástup úspěchu našich řešení v celoevropském měřítku. Účast na výstavách je pro nás příležitost, jak našim partnerům a zákazníkům představit nové výrobky a inovované produkty, ukazujeme zde také originální řešení i směry dalšího vývoje. Současně od našich zákazníků získáváme tolik potřebnou zpětnou vazbu, jejich připomínky a návrhy na změny či zlepšení. Nejen trh s rozvaděči ale i výstavnictví se pochopitelně vyvíjí. Zejména pod vlivem informační dálnice Internetu stále více nabývají na významu menší výstavy, které jsou pro zájemce časově dostupnější. Proto je možno naše expozice možno najít kromě velkých výstav i na mnoha menších, regionálních 10

11 prezentacích. Samozřejmě v těchto aktivitách podporujeme i naše partnery. Naše rozvaděče tak můžete najít například na výstavě Eliaden v norském Lillestroemu nebo na výstavě EnergoTab v Polsku. Setkat s našimi výrobky se ale můžete na výstavách prakticky po celé Evropě. Kromě výstav se účastníme nejrůznějších konferencí, odborných seminářů a panelových diskusí kde sledujeme vývoj požadavků na rozvaděče a další výrobky z naší nabídky. 11

12 Předváděcí centrum Tritón Není lepší argumentace než předvedení konkrétního vzorku. Pro tyto účely jsme pro Vás připravili prezentační centrum se vzorky našich rozvaděčů, s datovým centrem a dalšími výrobky. V něm můžete po dohodě Vašim zákazníkům ukázat všechny výhody různých modelů při osobní návštěvě. V případě zájmu o osobní návštěvu si u nás neváhejte sjednat termín. 12

13 Marketing mobilní prezentace Pro zlepšení podpory jsme pořídili mobilní prezentační pracoviště, které je připraveno vyjet za Vašimi významnými stávajícími, nebo potenciálními klienty a prezentovat výrobky společnosti Tritón. Chceme tak podpořit Vaše prodejní aktivity, kterých si velmi vážíme. Automobil na fotografiích je vybaven moderní prezentační technikou, ukázkami výrobků Tritón, barem a prostorem pro přípravu občerstvení. V případě nezbytné potřeby lze připojit i elektrocentrálu, takže nejsme závislí na přívodu elektrického proudu v místě prezentace. Návštěvu našeho prezentačního automobilu včetně vyškoleného lektora si můžete objednat: na telefonu: nebo na u: obchod@triton.cz. 13

14 Balení, doprava, záruka Balení Hrany jsou chráněny vysoce odolnou polyuretanovou pěnou a celý rozvaděč pak chrání smršťovací fólie před prachem a poškrábáním při dopravě. Stojanové rozvaděče jsou distribuovány na dřevěných paletách. Doprava Dopravu zajišťují naši smluvní dopravci. Záruka Triton dbá v maximální míře na kvalitu svých výrobků. Pokud by se přesto vyskytl problém s vadou materiálu nebo funkce je toto předmětem záruky. Většina výrobků má záruku 24 měsíců, výjimku tvoří klimatizační jednotky se zárukou jeden rok. Záruka začíná běžet okamžikem odeslání z našeho centrálního skladu. Pokud jsou klimatizační jednotky uvedeny do provozu námi certifikovaným technikem, pak se jejich záruční lhůta počítá od okamžiku prvního uvedení do provozu. V případě potřeby kontaktuje prosím svého dodavatele, který Vám zprostředkuje všechny potřebné informace k řešení vzniklé situace. 14

15 Silové rozvaděče 15

16 Silové rozvaděče přehled SEF silový rozvaděč systémový, IP 55, nosnost 600 kg 17 Silové SAC silový rozvaděč pro průmyslové instalace, IP 65, nosnost 30 kg 21 SAD silový rozvaděč pro průmyslové instalace, IP 66, nosnost 50 kg 25 SCA, SDA silový rozvaděč instalační, IP 30, nosnost 30 kg 31 Příslušenství, značení silových rozvaděčů a příslušenství 35 16

17 SEF SEF Rozvaděčové skříně pro rozvodné, instalační a ovládací rozvaděče. Skříně lze použít jako samostatně stojící či pro zástavbu do řady. IP 55, nosnost 600 kg 17

18 SEF Systémová stavebnice Uvnitř skříně lze pomocí profilů sestavit potřebnou konstrukci pro umístění komponent. Jednotlivé profily najdete v příslušenství. Závěsné šrouby Pro případ manipulace se skříní jeřábem, lze objednat a osadit závěsné šrouby. Vícebodový zámek Pro dosažení IP 55 je standardně osazen robustní vícebodový zámek. Podstavec Volitelným příslušenstvím je podstavec. 18

19 Flexibilní otevírání dveří Použité závěsy umožňují otevření o 180, popř. snadnou demontáž dveří. SEF-xxxxxxxxx-CCR SEF-xxxxxxxxx-CFS B A C SEF Typ A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SEF CCR ,4 69,8 SEF CCR ,2 74,7 SEF CCR ,5 79,0 SEF CCR ,9 84,3 SEF CCR ,9 94,0 SEF CCR ,8 78,9 SEF CCR ,0 84,1 SEF CCR ,1 89,2 SEF CCR ,3 94,4 SEF CCR ,7 104,8 SEF CCR ,2 87,0 SEF CCR ,0 92,8 SEF CCR ,5 98,3 SEF CCR ,1 103,9 SEF CCR ,6 114,8 SEF CFR ,3 106,9 SEF CFR ,2 112,8 SEF CFR ,9 118,5 SEF CFR ,5 124,1 SEF CFR ,6 134,0 SEF CCR ,1 64,6 SEF CCR ,7 69,1 SEF CCR ,9 73,3 SEF CCR ,6 78,1 SEF CCR ,8 73,0 SEF CCR ,6 74,5 SEF CCR ,5 82,7 SEF CCR ,4 87,5 SEF CCR ,6 80,5 SEF CCR ,1 85,9 SEF CCR ,2 91,1 SEF CCR ,2 96,1 SEF CFR ,1 99,8 SEF CFR ,7 105,4 SEF CFR ,0 110,7 SEF CFR ,3 116,0 SEF CCR ,8 52,1 SEF CCR ,6 58,2 SEF CCR ,1 62,7 SEF CCR ,4 71,0 SEF CCR ,0 66,3 SEF CCR ,5 70,8 SEF CCR ,6 79,9 SEF CCR ,2 73,1 SEF CCR ,3 78,2 SEF CCR ,1 89,0 SEF CFR ,0 91,7 SEF CFR ,3 97,0 SEF CFR ,3 106,9 SEF CCR ,2 52,9 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. SEF 19

20 Silový rozvaděč systémový SEF SEF Popis, účel použití Silový samostatně stojící rozvaděč s krytím IP 55 / IK 08, případně ve variantě s krytím IP 40. Rozvaděč lze použít jako samostatně stojící nebo zastavět do řady. Volitelným příslušenstvím rozvaděče je variabilní systém upínacích lišt, případně základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: ocelový svařovaný skelet celoplechové dveře s těsnící pěnou po svém obvodu a vícebodovým zámkem Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře ) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na boční stěně rozvaděče je umístěn šroub M8 pro připojení pospojení. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min. krytí IP 55. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 600 kg, dveří 20 kg. Podmínky provozu Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče Montáž rozvaděče Tento typ rozvaděče se staví přímo na podlahu případně rám zdvojené podlahy, volitelný je podstavec rozvaděče. Volitelným příslušenstvím jsou oka pro manipulaci jeřábem. Pro zajištění maximální doporučené nosnosti je nezbytné aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. Při použití šroubů se závěsným okem je přípustná manipulace jeřábem při maximální hmotnosti skříně 400 kg a použití čtyřbodového zvedacího závěsu v úhlu min. 45. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 20

21 SAC SAC Skříně primárně využívané pro průmyslové instalace a aplikace. IP 65, nosnost 30 kg 21

22 SAC Pěnové těsnění K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách. Kabelové vstupy Vstupy s odnímatelnou záslepkou jsou k dispozici v horní i spodní stěně. Ochranné pospojování Provedeno dle požadavků příslušné normy. Kabelové vstupy Těsnění záslepky je provedeno samolepícím těsněním. 22

23 C A SAC B Silový rozvaděč SAC Typ A B C (mm) Rozptyl tepla [W] * SAC XCT ,9 2,6 SAC XCT ,2 2,9 SAC XCT ,1 3,9 SAC XCT ,6 4,4 SAC XCT ,9 5,7 SAC XCT ,5 4,3 SAC XCT ,9 4,7 SAC XCT ,5 5,2 SAC XCT ,0 6,7 SAC XCT ,6 7,4 SAC XCT ,7 9,4 SAC XCT ,2 6,9 SAC XCT ,9 7,6 SAC XCT ,7 8,3 SAC XCT ,0 8,7 SAC XCT ,3 10,0 SAC XCT ,2 10,9 SAC XCT ,2 11,8 SAC XCT ,7 12,4 SAC XCT ,6 11,2 SAC XCT ,2 10,8 SAC XCT ,8 14,4 SAC XCT ,7 15,4 SAC XCT ,2 12,9 SAC XCT ,6 18,3 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost brutto (kg) Hmotnost netto (kg) 23

24 Silový rozvaděč SAC SAC Popis, účel použití Silový nástěnný rozvaděč s krytím IP 65 / IK 09. Rozvaděč se věší přímo na zeď. Volitelnou součástí rozvaděče je základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm s těsnící pěnou po svém obvodu Dveře rozvaděče jsou se skeletem pospojeny pomocí propojovacího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min krytí IP 65. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 5 kg. Podmínky provozu Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč v lakovaném provedení není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) rozvaděč v nerezovém provedení může být použit pro venkovní instalace, ale není určen pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče Montáž rozvaděče Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Volitelným příslušenstvím jsou montážní držáky. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 24

25 SAD SAD Skříně pro průmyslové instalace a aplikace. IP 66, nosnost 50 kg 25

26 SAD Bočnice Šroubované bočnice s pěnovým těsněním usnadňují přístup k instalovaným zařízením. Pěnové těsnění K výrobě těsnění používáme CNC systém rovnoměrně nanášející směs tryskou pohyblivou ve třech osách. Stříška Rozvaděč je připraven pro dodatečnou montáž stříšky. Ochranné pospojování Provedeno dle požadavků příslušné normy. 26

27 C Kabelové vstupy Těsnění záslepky je provedeno samolepícím těsněním. SAD B A Silový rozvaděč SAD IP 66 Typ A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SAD XCT-M ,1 29,7 SAD XCT-M ,6 37,2 SAD XCT-M ,7 33,4 SAD XCT-M ,5 35,2 SAD XCT-M ,5 31,2 SAD XCT-M ,8 18,5 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 27

28 SAD 19 vertikály Vertikály umožňující montáž 19 zařízení. Kabelové vstupy Těsnění odnímatelné záslepky je provedeno samolepícím těsněním. Posuvné vertikály Přední i zadní vertikály lze posunout dle potřeby. Silový rozvaděč SAD IP 66 Typ A B C (mm) Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SAD XCT-U ,1 29,7 SAD XCT-U ,6 37,2 SAD XCT-U ,7 33,4 SAD XCT-U ,5 35,2 SAD XCT-U ,5 31,2 SAD XCT-U ,8 18,5 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. 28

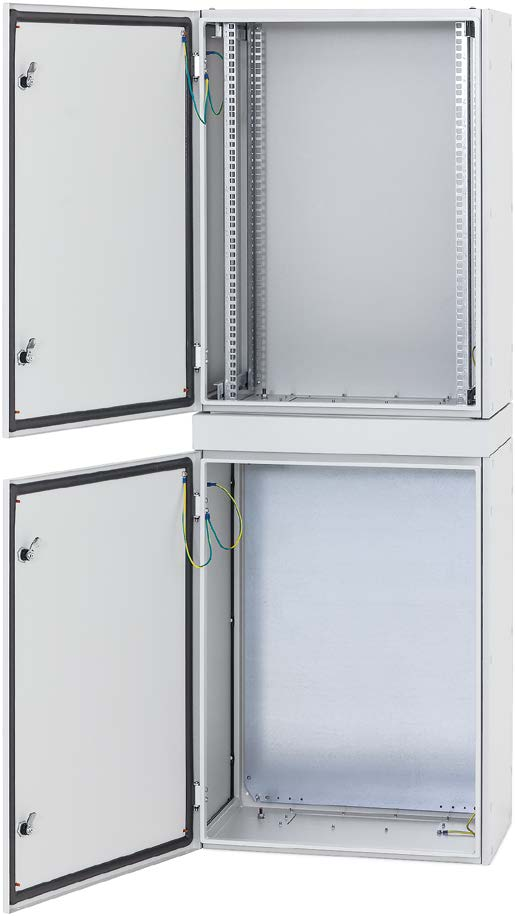

29 C Spojovací díl pro SAD S použitím spojovacího dílu lze vytvořit sestavu dvou i více rozvaděčů do hybridní sestavy pro vzájemné propojení silových a logických (datových) celků inteligentních instalací. SAD Typ rozměr B x C (mm) SXX-SA-C03-X1 600 x 300 SXX-SA-C04-X1 800 x B 29

30 Silový rozvaděč SAD SAD Popis, účel použití Silový nástěnný rozvaděč s krytím IP 66 / IK 10. Rozvaděč se věší přímo na zeď. Volitelnou součástí rozvaděče je základová deska pro upnutí elektrozařízení. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm s těsnící pěnou po svém obvodu Dveře a bočnice rozvaděče jsou se skeletem pospojeny pomocí propojovacího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Ve spodní případně i horní části rozvaděče je přišroubovaná záslepka, která má na svém obvodu nalepené těsnění, aby splňovala IP krytí. Do záslepek je možné po navrtání našroubovat průchodky, které musí mít min krytí IP 66. Průchodky nejsou součástí balení. Maximální dovolené zatížení - rozvaděče 50 kg, dveří 5 kg. Podmínky provozu Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče Montáž rozvaděče Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. V případě, že kabely procházejí některým z kabelových vstupů, je nutno je utěsnit odpovídajícími průchodkami. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 30

31 SCA, SDA SCA, SDA Rozvaděčové skříně pro realizaci domovních rozvodů. Provedení k montáži pod omítku nebo na stěnu. IP 30, nosnost 30 kg 31

32 SCA, SDA E B E Vylamovací záslepky Ve stěnách rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. C D A C D SCA - pod omítku Typ Počet modulů A B C D E Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SCA XCX 2 x ,2 10,0 SCA XCX 3 x ,8 12,6 SCA XCX 4 x ,0 18,7 SCA XCX 6 x ,3 26,0 SCA XCX 7 x ,6 29,2 SCA XCX 4 x ,9 24,6 SCA XCX 6 x ,2 35,9 SCA XCX 7 x ,2 35,9 SCA XCX 4 x ,6 20,4 SCA XCX 6 x ,5 27,2 SCA XCX 7 x ,0 30,7 SCA XCX 4 x ,9 25,5 SCA XCX 6 x ,9 32,5 SCA XCX 7 x ,0 36,7 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: mezilehlý kryt pro montáž na stěnu s krytým horním povrchem, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu 32

33 Zámek dveří Nejenom doppelbart, ale i několik variant zámků umožňuje bezpečné uzavření dveří. DIN lišta Samostatně odnímatelný nejenom kryt, ale i celá DIN lišta. Tuto je možné nahradit záslepkou. Montážní otvory Přímo ve skeletu skříně jsou připraveny otvory pro snadnou montáž. SCA, SDA C B A A SDA - na stěnu TYP Počet modulů A B C Rozptyl tepla [W] * Hmotnost brutto (kg) Hmotnost netto (kg) SDA XCX 2 x ,7 10,0 SDA XCX 3 x ,7 13,0 SDA XCX-D 5 x ,4 18,6 SDA XCX-D 6 x ,4 21,6 SDA XCX 5 x ,9 23,2 SDA XCX 6 x ,4 26,6 SDA XCX 7 x ,9 30,2 SDA XCX 8 x ,4 33,6 SDA XCX 5 x ,4 28,8 SDA XCX 7 x ,9 37,2 SDA XCX 8 x ,2 41,5 * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu 33

34 Silový rozvaděč instalační SCA a SDA SCA, SDA Popis, účel použití Silový nástěnný rozvaděč s krytím IP 30 / IK 07. Rozvaděč se věší přímo na zeď (SDA), ve variantě pod omítku (SCA) se instaluje do připraveného otvoru ve zdi. Volitelnou součástí rozvaděče jsou šrouby pro plombování. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Dveře rozvaděče jsou se skeletem pospojeny pomocí propojovacího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Po obvodu rozvaděče jsou záslepky k vylomení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg. Podmínky provozu Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: mechanickým poškozením nesprávnou manipulací jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: přetěžování (překročení maximální doporučené nosnosti) instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení zasahování do konstrukce a designu rozvaděče Montáž rozvaděče Tento typ rozvaděče v nástěnné variantě (SDA) se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Ve variantě pod omítku (SCA) se osazuje do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 34

35 Příslušenství, značení silových rozvaděčů 35

36 Příslušenství k silovým rozvaděčům B B B Příslušenství Základní upínací deska pro SEF. A 4x Základní upínací deska pro SEF. A A 4x Typ rozměr A x B (mm) určeno pro Typ rozměr A x B (mm) určeno pro SXX-SA-T01-X1 658 x 540 SEF xxx SXX-SA-T21-X x 540 SEF xxx SXX-SA-T02-X1 758 x 365 SEF xxx SXX-SA-T22-X x 365 SEF xxx SXX-SA-T03-X1 758 x 540 SEF xxx SXX-SA-T23-X x 540 SEF xxx SXX-SA-T04-X1 758 x 740 SEF xxx SXX-SA-T24-X x 740 SEF xxx SXX-SA-T05-X1 758 x 940 SEF xxx SXX-SA-T25-X x 940 SEF xxx SXX-SA-T06-X1 758 x 1140 SEF xxx SXX-SA-T26-X x 1140 SEF xxx SXX-SA-T07-X1 858 x 540 SEF xxx SXX-SA-T27-X x 540 SEF xxx SXX-SA-T08-X1 858 x 740 SEF xxx SXX-SA-T28-X x 740 SEF xxx SXX-SA-T09-X1 858 x 940 SEF xxx SXX-SA-T29-X x 940 SEF xxx SXX-SA-T10-X1 858 x 1140 SEF xxx SXX-SA-T30-X x 1140 SEF xxx SXX-SA-T11-X1 958 x 540 SEF xxx SXX-SA-T31-X x 540 SEF xxx SXX-SA-T12-X1 958 x 740 SEF xxx SXX-SA-T32-X x 740 SEF xxx SXX-SA-T13-X1 958 x 940 SEF xxx SXX-SA-T33-X x 940 SEF xxx SXX-SA-T14-X1 958 x 1140 SEF xxx SXX-SA-T34-X x 1140 SEF xxx Poloviční profil, do celého rozvaděče objednávejte 2 ks Plný profil, do celého rozvaděče objednávejte 1 ks A A Horizontální profil S pro SEF. Horizontální profil H pro SEF. Typ Pro šířku A (mm) Typ Pro hloubku (mm) SXX-SA-S42-X1 425 SXX-SA-H03-X1 300 SXX-SA-S06-X1 600 SXX-SA-H04-X1 400 SXX-SA-S08-X1 800 SXX-SA-H05-X1 500 SXX-SA-S01-X SXX-SA-H06-X1 600 SXX-SA-S02-X SXX-SA-H08-X

37 A A 70 B 20 C Vertikální profil pro SEF. SXX-SA-V07-X1 700 SXX-SA-V08-X1 800 SXX-SA-V09-X1 900 SXX-SA-V01-X SXX-SA-R42-X1 425 SXX-SA-R06-X1 600 SXX-SA-R08-X1 800 SXX-SA-R01-X SXX-SA-R02-X A Podstavec pro SEF. Typ délka A (mm) Typ rozměr A x B x C (mm) SXX-SA-N01-X1 Šroub závěsný 4x. Horizontální profil podstavce R pro SEF. Typ Pro šířku podstavce (mm) SXX-SA-P43-X1 425 x 300 x 200 SXX-SA-P63-X1 600 x 300 x 200 SXX-SA-P64-X1 600 x 400 x 200 SXX-SA-P65-X1 600 x 500 x 200 SXX-SA-P66-X1 600 x 600 x 200 SXX-SA-P68-X1 600 x 800 x 200 SXX-SA-P83-X1 800 x 300 x 200 SXX-SA-P84-X1 800 x 400 x 200 SXX-SA-P85-X1 800 x 500 x 200 SXX-SA-P86-X1 800 x 600 x 200 SXX-SA-P88-X1 800 x 800 x 200 SXX-SA-P13-X x 300 x 200 SXX-SA-P14-X x 400 x 200 SXX-SA-P15-X x 500 x 200 SXX-SA-P16-X x 600 x 200 SXX-SA-P18-X x 800 x 200 SXX-SA-P23-X x 300 x 200 SXX-SA-P24-X x 400 x 200 SXX-SA-P25-X x 500 x 200 SXX-SA-P26-X x 600 x 200 SXX-SA-P28-X x 800 x 200 SXX-SA-P43-X3 425 x 300 x 100 SXX-SA-P63-X3 600 x 300 x 100 SXX-SA-P64-X3 600 x 400 x 100 SXX-SA-P65-X3 600 x 500 x 100 SXX-SA-P66-X3 600 x 600 x 100 SXX-SA-P68-X3 600 x 800 x 100 SXX-SA-P83-X3 800 x 300 x 100 SXX-SA-P84-X3 800 x 400 x 100 SXX-SA-P85-X3 800 x 500 x 100 SXX-SA-P86-X3 800 x 600 x 100 SXX-SA-P88-X3 800 x 800 x 100 SXX-SA-P13-X x 300 x 100 SXX-SA-P14-X x 400 x 100 SXX-SA-P15-X x 500 x 100 SXX-SA-P16-X x 600 x 100 SXX-SA-P18-X x 800 x 100 SXX-SA-P23-X x 300 x 100 SXX-SA-P24-X x 400 x 100 SXX-SA-P25-X x 500 x 100 SXX-SA-P26-X x 600 x 100 SXX-SA-P28-X x 800 x 100 Příslušenství 37

38 B A 33, Příslušenství Základní upínací deska pro SAC. Typ rozměr A x B (mm) určeno pro SXX-SA-U04-X1 150 x 220 SAC xxx SXX-SA-U05-X1 150 x 270 SAC xxx SXX-SA-U06-X1 250 x 270 SAC xxx SXX-SA-U07-X1 350 x 270 SAC xxx SXX-SA-U01-X1 200 x 370 SAC xxx SXX-SA-U08-X1 250 x 370 SAC xxx SXX-SA-U09-X1 350 x 370 SAC xxx SXX-SA-U10-X1 550 x 370 SAC xxx SXX-SA-U11-X1 350 x 470 SAC xxx SXX-SA-U02-X1 350 x 570 SAC xxx SXX-SA-U12-X1 450 x 570 SAC xxx SXX-SA-U13-X1 550 x 570 SAC xxx SXX-SA-U14-X1 450 x 670 SAC xxx SXX-SA-U15-X1 350 x 770 SAC xxx SXX-SA-U03-X1 550 x 770 SAC xxx SXX-SA-U16-X1 350 x 970 SAC xxx SXX-SA-U17-X1 550 x 970 SAC xxx SXC-SA-K01-X1 Průchodka kabelů pro SAC š. 400 mm a více. 33,5 122 SXC-SA-K02-X1 Průchodka kabelů pro SAC š. 300 mm B C SXC-SA-K03-X1 Průchodka kabelů pro SAC š. 200 mm. Spojovací díl pro SAD S použitím spojovacího dílu lze vytvořit sestavu dvou i více rozvaděčů do hybridní sestavy pro vzájemné propojení silových a logických (datových) celků inteligentních instalací. Typ rozměr B x C (mm) SXX-SA-C03-X1 600 x 300 SXX-SA-C04-X1 800 x SXX-SA-M01-X1 Montážní držáky pro SAC, 4 ks. 38

39 A Záslepka pro SCA, SDA. Typ SXX-SA-A01-X1 18 SXX-SA-A02-X1 24 SXX-SA-A03-X1 36 B Počet modulů Svorkovnice N + PE pro SCA, SDA. Typ délka A (mm) SXX-SA-N02-X1 200 Příslušenství Záslepka Plastová záslepka modulů. SXX-SA-C01-X1 Sada pro spojení rozvaděčů SEF. Typ Počet modulů SXX-SA-N03-X1 12 SXX-SA-N04-X1 18 SXX-SA-N05-X1 24 SXX-SA-N06-X1 36 SXX-SA-B01-X1 Teplovzdušný ventilátor velký AC 230 V, 400 W, montáž na DIN-lištu. SXX-SA-E01-X1 Ventilátor s filtrem AC 230 V, 21m 3 /h, IP55 39

40 Příslušenství SXX-SA-F01-X1 Filtr výstupní 21 m 3 /h, IP55, 97 x 97 mm SXX-SA-G01-X1 Termo-hygrostat elektronický nastavitelný AC V, 0-60, % RV Značení silových rozvaděčů Typ A silový B elektroměrový pod omítku C instalační pod omítku D instalační na stěnu E systémový F elektroměrový na stěnu G hybridní pod omítku H hybridní na stěnu I hybridní venkovní X příslušenství Hloubka cm Dveře A dveře sklo levé B dveře sklo pravé C dveře plechové levé D dveře plechové pravé F plech dvoukřídlé S X X - X X X X X X X X X - X X X Krytí Výška Šířka Barva Zámek A IP 30 C IP 65 D IP 66 F IP cm cm B černá RAL 9005 C šedá RAL 7035 D Doppelbart R Triton S stejný klíč T trojhran Značení příslušenství silových rozvaděčů Typ kombinace písmen je specifická pro jednotlivý typ Identifikace identifikace příslušenství Model modifikace S X X - X X - X X X - X X Barva B černá RAL 9005 C šedá RAL 7035 X pozinkovaný výrobek, nebo nebarvený 40

41 Speciální rozvaděče 41

42 Speciální rozvaděče přehled Speciální SGA, SHA hybridní rozvaděč - datové a silové rozvody, IP20, nosnost 30 kg 43 RNA datový modul hybridních rozvaděčů, IP30 / IK05 47 SNA silový modul hybridních rozvaděčů pro domovní rozvody, IP30 / IK06 53 RNA, SNA - příslušenství Příslušenství pro rozvaděče RNA a SNA 59 42

43 SGA, SHA SGA, SHA Hybridní rozvaděčové skříně pro realizaci domovních datových a silových rozvodů. IP20, nosnost 30 kg 43

44 SGA, SHA Chlazení Vnitřní prostor rozvaděče je chlazen provětráváním perforací ve dveřích skříně. Ochranné pospojování Provedeno dle požadavků příslušné normy. Zámek dveří Nejenom doppelbart, ale i několik variant zámků umožňuje bezpečné uzavření dveří SGA - pod omítku 150 Typ Počet pozic pro svislou montáž Počet pozic pro vodorovnou montáž Hmotnost brutto (kg) Hmotnost netto (kg) Maximální doporučené zatížení (kg) SGA XCD 4U 2U 15,7 15,

45 Svislá montáž V horní polovině je skříň vybavena posuvnými držáky pro osazení 19 patch panely, případně jističovou vanou. Vodorovná montáž Na bocích v dolní polovině skříně jsou připraveny držáky pro 19 zařízení. Vylamovací záslepky Ve stropě a dně skříně jsou připraveny kabelové vstupy kryté vylamovacími záslepkami SGA, SHA SHA - na stěnu Typ Počet pozic pro svislou montáž Počet pozic pro vodorovnou montáž Hmotnost brutto (kg) Hmotnost netto (kg) Maximální doporučené zatížení (kg) SHA XCD 4U 2U 20,0 19,

46 Hybridní rozvaděč SGA a SHA SGA, SHA Popis, účel použití Hybridní nástěnný rozvaděč s krytím IP 20 / IK 07. Rozvaděč se věší přímo na stěnu (SHA), ve variantě pod omítku (SGA) se instaluje do připraveného otvoru ve zdi. Součástí rozvaděče jsou dva páry skokově nastavitelných držáků s 19 roztečí. Konstrukce rozvaděče: svařovaný skelet z plechu tloušťky 1 mm celoplechová dvířka z tloušťky 1 mm Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře ) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Ve stropu a dně rozvaděče jsou záslepky k vylomení. Maximální dovolené zatížení - rozvaděče 30 kg, dveří 4 kg. Minimální tloušťka povrchové úpravy je 65 μm. Rozvaděče jsou určeny k instalaci datových, telekomunikačních zařízení, jejích distribučních a napájecích systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Podmínky provozu Provozní prostředí: průmyslové, instituce či rodinné domy rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče Montáž rozvaděče Tento typ rozvaděče v nástěnné variantě (SHA) se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Ve variantě pod omítku (SGA) se osazuje do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 46

47 RNA RNA - hybridní rozvaděč Datový modul hybridních rozvaděčů pro domovní rozvody. IP20 / IK05 47

48 RNA Výklopné boční panely Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy ČSN EN ed. 2. Datové rozvody Pro instalaci datových a komunikačních rozvodů jsou připraveny Keystone Standard nosiče, do kterých snadno zakončíte libovolné kabely. Napájení Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek. Konstrukce dveří Plastová výplň dveří a celá konstrukce podporují instalaci WiFi zařízení. Datový rozvaděč RNA je navržen pro zakončení všech domovních kabelových rozvodů a pro instalaci aktivních prvků. Je možno zde propojit Internet, televizní a satelitní rozvody, audio stejně jako klasické telefonní a ADSL spoje. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků. Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem. 48

49 C C A A RNA B B RNA Typ Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů 10 prostup s přípravou pro zásuvky Otvor pro zásuvku Hmotnost brutto (kg) RNA-01-A51-YXX-X x ,6 4,4 RNA-02-A51-YXX-X x ,7 6,4 RNA-03-A51-YXX-X x ,7 Hmotnost netto (kg) Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. 49

50 RNA Datové rozvody Pro zakončení libovolné datové kabeláže, optické nebo metalické, je v rozvaděči připravena výklopná nosná maska s otvory dle nejrozšířenějšího Keystone Standardu. Všechny pohyblivé nebo oddělitelné části rozvaděče jsou vzájemně pospojeny dle normy. Posuvný zámek Dveře rozvaděče jsou zajištěny plastovou posuvnou západkou, která je bezpečně uzavře proti samovolnému nebo náhodnému otevření a současně umožní pohodlnou obsluhu instalovaných zařízení. Napájení Pro montáž napájecích rozvodů 230 V je v každém rozvaděči k dispozici oddělitelná maska pro instalaci klasických zásuvek s ochrannou plastovou krabičkou, případně u větších modelů je možno instalovat i 10 rozvodný panel. Rozměry verze s plochými dveřmi si vynutily omezení, je možno použít pouze zásuvky tzv. Legrand rozměru - s čelním panelem 45 x 45 mm. Verze s plochými dveřmi Datový rozvaděč RNA s plochými dveřmi (verze -X2 na konci kódu) byl vyvinut pro instalaci v místech, kde není možno těžit z výhod které přináší standardní model tohoto rozvaděče. Celková hloubka rozvaděče včetně dveří u této modifikace dosahuje pouze 110 mm. Použití plochých dveří přináší některá omezení. Držák keystonů pro osazení datových rozvodů je zde kolmo na plastovou montážní desku a kabely tak více zasahují do prostoru určeného pro instalaci aktivních prvků. Také část určená pro rozvod napájení se liší od základního modelu. Prostorové omezení umožňuje použití pouze zásuvek s vnějším rozměrem 45 x 45 mm (tzv. Legrand standard) a zásuvky se montují na vyjímatelnou montážní masku. Možnost použití 10 napájecího panelu u typů RNA-02 a RNA-03 zůstala zachována, stejně jako ostatní vlastnosti základní verze rozvaděče (montáž na/pod omítku, modularita atd.). Prostor pro instalaci kazety pro optické svary do chráněného prostoru za plastovou montážní deskou vyhovuje požadavkům příslušných norem pro domácí instalaci. 50

51 C RNA B A R1 R2 RNA Typ Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů 10 prostup s přípravou pro zásuvky Otvor pro zásuvku Hmotnost brutto (kg) RNA-01-A51-YXX-X x ,6 4,4 RNA-02-A51-YXX-X x ,7 6,4 RNA-03-A51-YXX-X x ,7 Hmotnost netto (kg) Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. 51

52 Datový rozvaděč RNA RNA Popis, účel použití IP 20 / IK 05 Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. Konstrukce rozvaděče: Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře ) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Po obvodu rozvaděče jsou připraveny záslepky k vylomení. Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg. Podmínky provozu Provozní prostředí: Běžné, vnitřní pro rodinné domy, instituce apod. Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče. Montáž rozvaděče Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek. Konstrukce umožňuje osazení do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 52

53 SNA SNA - hybridní rozvaděč Silový modul hybridních rozvaděčů pro domovní rozvody. IP 30 / IK 06 53

54 SNA Odnímatelná dvířka Systém uchycení pantů umožňuje snadnou demontáž dvířek. Krycí rámeček Při využití možnosti osazení do otvoru ve zdi jsou k dispozici krycí rámečky pro různé kombinace velikostí. Unikátní design dveří Skříň rozvaděče koncipována pro minimální zástavbovou hloubku. 54

55 C Svorkovnice PE + N Součástí skříně jsou jak svorkovnice pro propojení PE a N vodičů, tak šroub pro připojení pospojení. SNA Variabilita osazení V rámu skříně jsou vždy připraveny otvory pro osazení pravého či levého otevírání a osazení krycího rámečku A B 110 SNA Typ Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů Rozptyl tepla [W] * SNA-01-C51-YXX-X x ,6 4,4 SNA-02-C51-YXX-X x ,7 6,4 SNA-03-C51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost brutto (kg) Hmotnost netto (kg) 55

56 SNA Posuvný zámek Plastový posuvný zámek splňuje požadavek na snadné otevření silového rozvaděče, nevystupuje do prostoru před rozvaděč a zároveň ho dostatečné chrání před náhodným otevřením. Ploché dveře Dveře rozvaděče verze -X2 jsou ploché a nevystupují dopředu před skelet. Je možno je snadno přemontovat pro otevírání na opačnou stranu stejně jako odmontovat pro komfortní instalaci. DIN lišty Ploché dveře této verze rozvaděče si vyžádaly posun DIN lišty více do hloubky tak, aby byla zachována bezproblémová funkce instalovaných přístrojů. Svorkovnice PE + N zůstala zachována a prostor pod DIN lištou stále umožňuje komfortní propojení vodičů. 56

57 C B A R1 SNA R2 SNA Typ Vnější rozměry (mm) Rozteč pro zavěšení A B C R1 R2 Počet modulů Rozptyl tepla [W] * Hmotnost brutto (kg) SNA-01-C51-YXX-X x ,6 4,4 SNA-02-C51-YXX-X x ,7 6,4 SNA-03-C51-YXX-X x ,7 Výklenek pro zazdění rozvaděče musí být o mm větší v každém směru, než je rozměr rozvaděče. * Rozptyl tepelné energie stanoven výpočtem dle IEC 890+A1 pro: skříň zády ke zdi, bez ventilačních otvorů, bez vodorovných přepážek, oteplení 20 K ve 3/4 výšky krytu. Hmotnost netto (kg) 57

58 Silový nástěnný rozvaděč SNA SNA Popis, účel použití IP 30 / IK 06 Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. Určen k samostatné montáži či v kombinaci s rozvaděčem typu RNA. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně datových rozvaděčů typu RNA. Konstrukce rozvaděče: Svařovaný skelet z plechu tloušťky 1 mm Celoplechová dvířka z tloušťky 1 mm. Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře ) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. Po obvodu rozvaděče jsou připraveny záslepky k vylomení. Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg. Podmínky provozu Provozní prostředí: Běžné, vnitřní pro rodinné domy, instituce apod. Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: Mechanickým poškozením Nesprávnou manipulací Jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: Přetěžování (překročení maximální doporučené nosnosti) Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení Zasahování do konstrukce a designu rozvaděče. Montáž rozvaděče Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek. Konstrukce umožňuje osazení do připraveného otvoru ve zdi standardními stavebními postupy. Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a shoda Tento výrobek plně odpovídá ČSN EN ed. 2 (357040), (EN 62208:2011), (idt IEC 62208:2011). 58

59 RNA, SNA RNA, SNA - příslušenství Příslušenství pro rozvaděče RNA a SNA 59

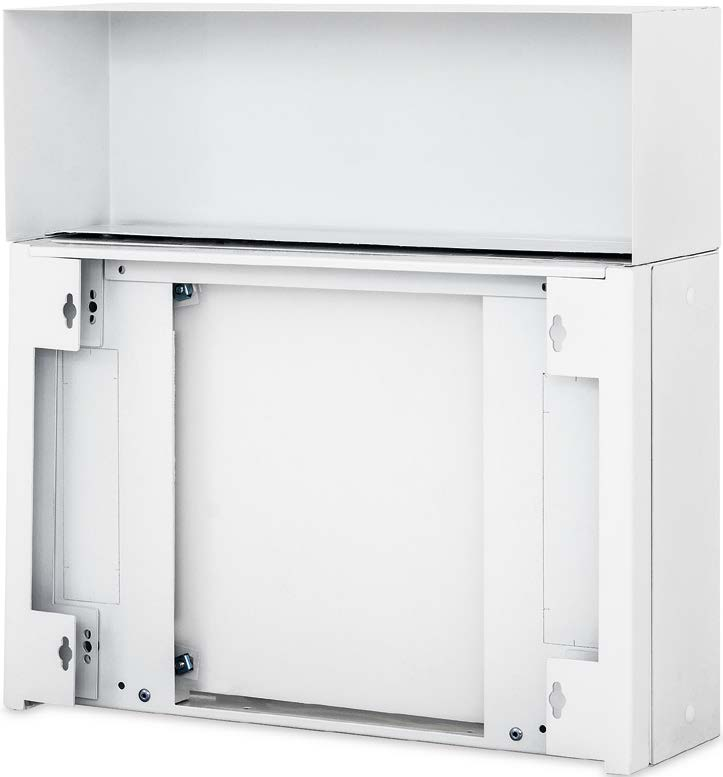

60 B RNA, SNA RAY-NF-X03-X1 RAY-NF-X0X-X1 Sada montážních prvků a krycí rámeček pro instalaci do zdi. RAY-NO-X20-X1 RAY-NO-X20-X1 Kryt montáže na zeď, odsazení 30 mm, pro RNA/SNA. Zakrývá horní / dolní otvor za rozvaděčem při použití RAY-NO-X0x-X1. Typ výška B (mm) RAY-NF-X01-X1 216 RAY-NF-X02-X1 383 RAY-NF-X03-X1 550 RAY-NF-X04-X1 716 RAY-NF-X05-X1 883 RAY-NF-X06-X RAY-NZ-X04-X1 Vrchní kryt RNA/SNA. RAY-NP-X01-X1 RAY-NP-X01-X1 Připraví vylamovací kabelové vstupy rozvaděče pro montáž chrániček husích krků a zajistí potřebnou úroveň IP krytí. RAY-NP-X02-X1 110 RAY-NP-X03-X1 140 RAY-NP-X02-X1 RAY-NP-X0x-X1 Kryt průchodky chrániček pro RNA/SNA. Chrání kabelová vedení před poškozením. Výška166 mm Typ hloubka (mm) RAY-NO-X02-X1 RAY-NO-X0x-X1 Sada pro montáž na zeď, odsazení 30 mm, pro RNA/ SNA. Umožňuje průchozí vedení kabeláže za rozvaděčem instalovaným na / do zdi. RAY-NZ-X02-X1 RAY-NZ-X0x-X1 Boční kryt RNA/SNA. Eliminuje náhodné vylomení bočních kabelových vstupů při montáži na stěnu. Typ výška (mm) Typ výška (mm) RAY-NO-X01-X1 166 RAY-NZ-X01-X1 166 RAY-NO-X02-X1 333 RAY-NZ-X02-X1 333 RAY-NO-X03-X1 500 RAY-NZ-X03-X

61 Zdvojené podlahy Zdvojené podlahy 61

62 Zdvojené podlahy Zdvojené podlahy Zdvojené podlahy tvoří ve většině případů nedílnou součást silové rozvodny, technologické místnosti nebo datového centra. Dodavateli materiálu pro zdvojené podlahy, které nabízíme, jsou společnosti ATIZ a MERO. Úzce spolupracujeme přímo s výrobcem, či v případě podlah MERO s výhradním distributorem pro ČR. Nabízíme kompletní dodávky tedy jak materiál tak vlastní montáž. Zdvojená podlaha je tvořena nášlapnými deskami formátu 600 x 600 mm ze speciální dřevotřísky o vysoké objemové hmotnosti a tloušťce 38 mm. Boční hrany jsou kryty plastovou lištou z důvodu ochrany proti nárazu a vlhkosti. Pro dosažení bezespárového styku jsou hrany desek zkoseny pod úhlem 4. Spodní strana je opatřena hliníkovou fólií, případně pozinkovaným plechem. Desky jsou neseny ocelovými, výškově stavitelnými stojkami s antikorozní úpravou žlutým chromátem, které se lepí pružným tmelem na podkladní beton, napuštěný penetračním nátěrem. Styk desek se stojkami je řešen elektrostaticky vodivou podložkou, která má zároveň zvukově izolační vlastnosti. Na přání lze dodat elektrostaticky vodivou desku s možností uzemnění zdvojené podlahy včetně vypracování výchozí elektrorevize. ATIZ Typ ADS 40 ADS 40 ADS 40 ADS 40 ADS 40 ADS 40 Deska (úprava) ADS 40/T x 600 PVC Dynamik ADS 40/T x 600 bez úpravy ADS 40/T x 600 PVC Dynamik elekrostatická ADS 40/T x 600 PVC Dynamik ADS 40/T x 600 bez úpravy ADS 40/T x 600 PVC Dynamik elekrostatická Zdvojená podlaha ATIZ Výrobcem tohoto typu podlahy je česká firma využívající materiály renomovaných dodavatelů. Preferovaným dodavatelem povrchů je v tomto případě tradiční český výrobce Fatra a.s. Nesporným benefitem je velice dobrý poměr cena/výkon. 62

63 Zdvojené podlahy Zdvojená podlaha MERO Jedním ze špičkových systémů zdvojených podlah na trhu, co se týče šíře nabídky i kvality, jsou produkty německé firmy MERO Systeme GmbH. Naše společnost nabízí primárně typy podlah vhodné k instalaci technologií, a to jak datových center, tak energetických či řídících technologií. Zdvojená podlaha MERO typ 5 Panel je z vysoce hutné dřevotřísky, lícová strana je opatřena vybraným povrchem (PVC, lino, Al folie atd.), rubová strana kryta pozinkovaným plechem 0,5 mm, boky panelů jsou kryty páskou z plastické hmoty, která zaručuje maximální rozměrovou toleranci, ochranu proti vlhkosti a těsnost systému. Panely jsou volně kladené na výškově stavitelné stojky, lepené ke stavební konstrukci. Zdvojená podlaha MERO typ 2 Speciální technologická rámová zdvojená podlaha je vhodná pro rozvodny a obdobné technologické provozy. Panely (v závislosti na požadovanou hořlavost systému) jsou volně kladené na rámovou subkonstrukci z C-profilů, šroubovanou na rektifikovatelných stojkách. Modul stojek lze realizovat v násobcích velikostí panelů 600 x 600 mm případně 600 x 1200 mm. Kdekoli v ploše podlahy lze vytvořit volné nebo zakryté, rozměrově přizpůsobitelné zesílené rámy pod technologii (řady rozvaděčů apod.). MERO Typ Deska (úprava) 5GB x600 PVC MERO ELAST 3000 plech 5GA x600 PVC MERO ELAST 2000 ALU folie 5GAA x600 ALU folie 3000 ALU folie 5GBA x600 bez úpravy 3000 ALU folie Stavební výšku zdvojené podlahy lze realizovat v rozmezí mm, tomuto parametru musí být přizpůsoben typ podlahy a provedení stojek. Pro návrh a kalkulaci zdvojené podlahy je třeba zpracování projektové dokumentace, tuto Vám bezplatně vyhotoví naši specialisté. 63

64 Zdvojené podlahy Pokyny pro provoz a údržbu 1. Parametry prostředí Standardní - podle jednotlivých typů. 2. Zvedáky panelů Pro vyjímání panelů se musí VŽDY použít pouze zvedák panelu, který je dodáván jako příslušenství k zdvojeným podlahám: - zvedák na tvrdé krytiny - hladké povrchy (vakuový zvedák) - zvedák na lepené textilní povrchy (jehlový zvedák) - speciální zvedák pro krytinu z penízkové gumy NENÍ PŘÍPUSTNÉ PRO VYJÍMÁNÍ PANELŮ POUŽÍT ŠROUBOVÁK ČI JINÉ NEVHODNÉ NÁSTROJE, KTERÉ PANEL POŠKODÍ. 3. Vyjmutí panelů Přiložte zvedák cca do 1/3 panelu do stejné vzdálenosti od krajů a zdvihněte panel, položte jej lícovou stranou nahoru, nepokládejte panely na hranu. Doporučuje se položit panel co nejblíže vyjmutému místu a ve stejné poloze, v jaké byl vyjmut pro možnost správného opětovného uložení. 4. Vkládání panelů Z hlav stojek odstraňte případnou nečistotu, přiložte zvedák na plochu panelu, položte panel na kraj dvou stojek a panel zasuňte. U krajových panelů (většinou přířezů) je třeba dbát na zvýšenou opatrnost při zpětné montáži - nejprve zasunout panel stranou s nalepenou těsnící gumou na krajové stojky u stěny, přitlačit na stěnu a zaklapnout hranu směřující do místnosti. Je důležité dbát na to, aby byl panel vložen ZPĚT NA STEJNÉ MÍSTO, ze kterého byl vyjmut (vyvarovat se prohazování panelů) a VE STEJNÉ POLOZE (vyvarovat se pootáčení panelů). Pokud při tomto postupu panel klape, je třeba zkontrolovat distanční výstupky podložky na hlavě stojky (je-li deformován a nejde srovnat, je možné jej ve výjimečných případech odříznout). 5. Vyjmutí a vkládání řad panelů Nedoporučuje se bez přítomnosti pracovníka odborné firmy rozkrýt větší plochu, než je jedna řada panelů. Při rozkrytí dlouhé linie panelů se doporučuje ponechat cca každý panel jako rozpěrný. V žádném případě nelze rozkrýt plochu tak, aby zůstala samostatně stojící stojka. Poté, co je první panel za použití originálního zvedáku vyjmut, můžete ostatní vyjímat bez jeho použití ve stejném směru. Opětovné vkládání provádějte způsobem zip - montáž systémem / Je důležité dbát na to, aby byl panel vložen ZPĚT NA STEJNÉ MÍSTO, ze kterého byl vyjmut (vyvarovat se prohazování panelů) a VE STEJNÉ POLOZE (vyvarovat se pootáčení panelů). U zdvojených podlah typ 2 (rámová šroubovaná konstrukce) lze rozkryt i větší plochu (dodržet vkládání na místo a ve stejné poloze) - v tom případě je však důležité zajistit ochranu distančních podložek na profilech před poškozením. 6. Výřezy v panelech Dodatečné výřezy v panelech musí být minimálně 100 mm od kraje panelu. Při větším zatížení je třeba nosnost panelu zvýšit dodatečným osazením dalších stojek. Pokud budou z důvodu výřezů panely rozděleny nebo rohy odříznuty, je také nutné osadit dodatečné stojky. U dělených panelů zbylé stojky přišroubovat. 7. Demontáž Demontáž a opětovnou montáž větší plochy mohou provádět pouze vyškolení odborníci. 8. Instalace kabelů - Kabely netahat přes hrany panelů. - Při pokládání kabelů pod zdvojenou podlahu dát pozor, aby se kabely nepoškodily o ostré hrany konstrukce. Doporučuje se kabel pokládat přímo odvíjením z role. 9. Přemísťování těžkých předmětů nebo zařízení po zdvojené podlaze Je třeba se vyvarovat posunu těžkých předmětů nebo zařízení blízko otevřených řad panelů. Při stěhování těžkých břemen je třeba dbát na to, aby nebylo překročeno dovolené namáhání. V případě posouvání břemen po zdvojené podlaze pomocí vozíků je potom rozhodující hodnota deklarovaného bodového zatížení. 10. Speciální konstrukce - Rastrové profily typu U, M nebo C - profily v běžném provedení jsou na stojkách pouze volně kladené s jištěním proti horizontálnímu posunutí. Při pokládce nebo úpravě instalací pod zdvojenou podlahu, je možno profily pro snadnější přístupnost vyjmout. Dbejte na to, aby především u zdvojených podlah vyšších než cca 50 cm nebyl vyjmut rastr více než v jedné řadě a nezůstaly volně stojící stojky bez horizontálního jištění rastrem. - Rastrové profily typu C (ZP typ 2) jsou šroubované šrouby se speciální hlavou. Pro úpravy této konstrukce se doporučuje kontaktovat odbornou firmu, která prováděla montáž zdvojené podlahy. 64

65 11. Nosnost zdvojené podlahy - Při dodávce je deklarována maximální zatížitelnost konstrukcí zdvojených podlah. - Pokud přemisťujete po ZP těžké zařízení, musí se brát v úvahu zvýšení dynamického namáhání. - Neposunujte s těžkými předměty v blízkosti rozkrytých částí ZP s vyjmutými panely. - Instalujte zařízení poté, co jste si jisti, že jeho hmotností nebudou překročeny deklarované parametry nosnosti zdvojené podlahy. - Příklad způsobu dodatečného vyjímání části podlahových panelů (především v okolí těžkých zařízení) za účelem instalace rozvodů apod. - je třeba dbát na to, aby nebyla vyjmuta příliš dlouhá linie panelů bez ponechání několika rozpěrných panelů v pozici: technologie Zdvojené podlahy Pokyny pro údržbu povrchů Péče o elastické povrchy zdvojených podlah z PVC, linolea a pryže zahrnuje tři základní operace: - čištění (vlhké stírání a čištění přípravky) - vytváření ochranného povlaku - desinfekce (v provozech, kde je toto vyžadováno) Při výběru čistících a udržovacích prostředků je třeba podrobně prostudovat pokyny výrobce pro používání a vyloučit takové, které by mohly: - způsobit bobtnání, smršťování nebo vyluhování podlahoviny; - nepříznivě ovlivnit vlastnosti povrchu, zejména barevnost, protiskluznost, elasticitu, příp. elektrofyzikální vlastnosti krytiny. Běžná pravidelná údržba - Při větším znečištění zdvojené podlahy s elastickým povrchem se doporučuje nejprve volně ležící hrubé nečistoty opatrně zamést (při nečistotách ostrohranného charakteru je třeba dbát zvýšené opatrnosti a zabránit poškrábání povrchu). - Vlhké stírání odstraní lehce ulpívající nečistoty z podlahoviny (vhodný smeták překryt vlhkým látkovým potahem). V případě péče o zdvojenou podlahu je třeba vzhledem k charakteru nosného materiálu panelů důsledně dbát na to, aby údržba byla skutečně prováděna pouze VLHKÝM, ne mokrým stíráním. Zvláštní pečlivosti je třeba dbát především u koncových panelů po obvodu plochy zdvojených podlah a u prostupů, kde nosný materiál panelů (většinou dřevotříska) není chráněn a může se dostat do přímého styku s vodou. Do vody používané ke stírání lze přidat jak běžné vhodné čistící prostředky, tak prostředky kombinované - udržovací - které zároveň vytvoří na krytině ochranný film. Používáním těchto prostředků spojíte při jedné operaci čištění a vytváření ochranného povlaku. Pro údržbu se doporučuje používat stále stejný druh prostředku. Při výběru čistících prostředků pro linoleum je třeba vzít v úvahu, že silně alkalické prostředky mohou napadnout přírodní surovinu a způsobit nežádoucí zbarvení. Při pochybnostech se předem provedou zkoušky na vzorcích. - NA ELEKTROSTATICKY VODIVÉ A ANTISTATICKÉ POVRCHY Z PVC, LINOLEA A PRYŽE lze nanášet pouze takové udržovací hmoty, které jsou jejich výrobci pro tento účel doporučené, aby nebyly nepříznivě ovlivněny elektrofyzikální vlastnosti krytiny. Pro dávkování je třeba všeobecně dodržet pokyny výrobců čistících udržovacích prostředků. - Čištění přípravky - používá se při nutnosti odstranit tvrdé skvrny nebo stopy po chůzi, které se nepodařilo odstranit vlhkým stíráním. Skvrny a stopy po chůzi se postříkají kombinovanými čistícími a udržovacími přípravky (cleanery) nebo vhodnými víceúčelovými emulzemi a nechají se působit. Přípravky se nanáší ručními nebo tlakovými rozprašovači. V případě rozsáhlého znečištění lze použít kotoučový stroj s polyamidovými čistícími kotouči (Nylpads) - na linoleum lze použít jen měkké kotouče. První ošetření: - První ošetření (především u linolea) je třeba provést po závěru stavby vhodnými samolešticími emulzemi nebo disperzemi, doporučenými výrobcem podlahoviny. Lze použít i běžné udržovací prostředky, které se přidávají do čistící vody. K vytvoření ochranného filmu je však třeba použít vyšší koncentraci přípravku (pozor na předávkování, které může způsobit lepivý povlak). - Pro elektrostaticky vodivé a antistatické povrchy platí při výběru prostředků pro primární ošetření stejná zásada, jako u prostředků pro běžnou údržbu (viz předchozí oddíl). Při výběru vhodných čistících a udržovacích prostředků je doporučen výrobci podlahovin sortiment firem např. : - HENKEL - JOHNSON WAX - CHEMA - CHEMIE - LEVER SUTTER a dalších renomovaných výrobců. 65

66 Certifikace ISO ISO OHSAS SEF SAC SAD SDA, SCA SHA, SGA RNA, SNA 66

67 67

68 Dresden Chemnitz Praha Pardubice Plzeň Brno Tritón Pardubice, spol. s r. o. č.p. 130, Starý Mateřov, Česká republika GPS: N, E Tel.: , Fax: obchod@triton.cz Tritón Pardubice, spol. s r. o. pobočka Praha Klánovická 485/43, Praha 9, Česká republika Tel.: , Fax: praha@triton.cz 68
