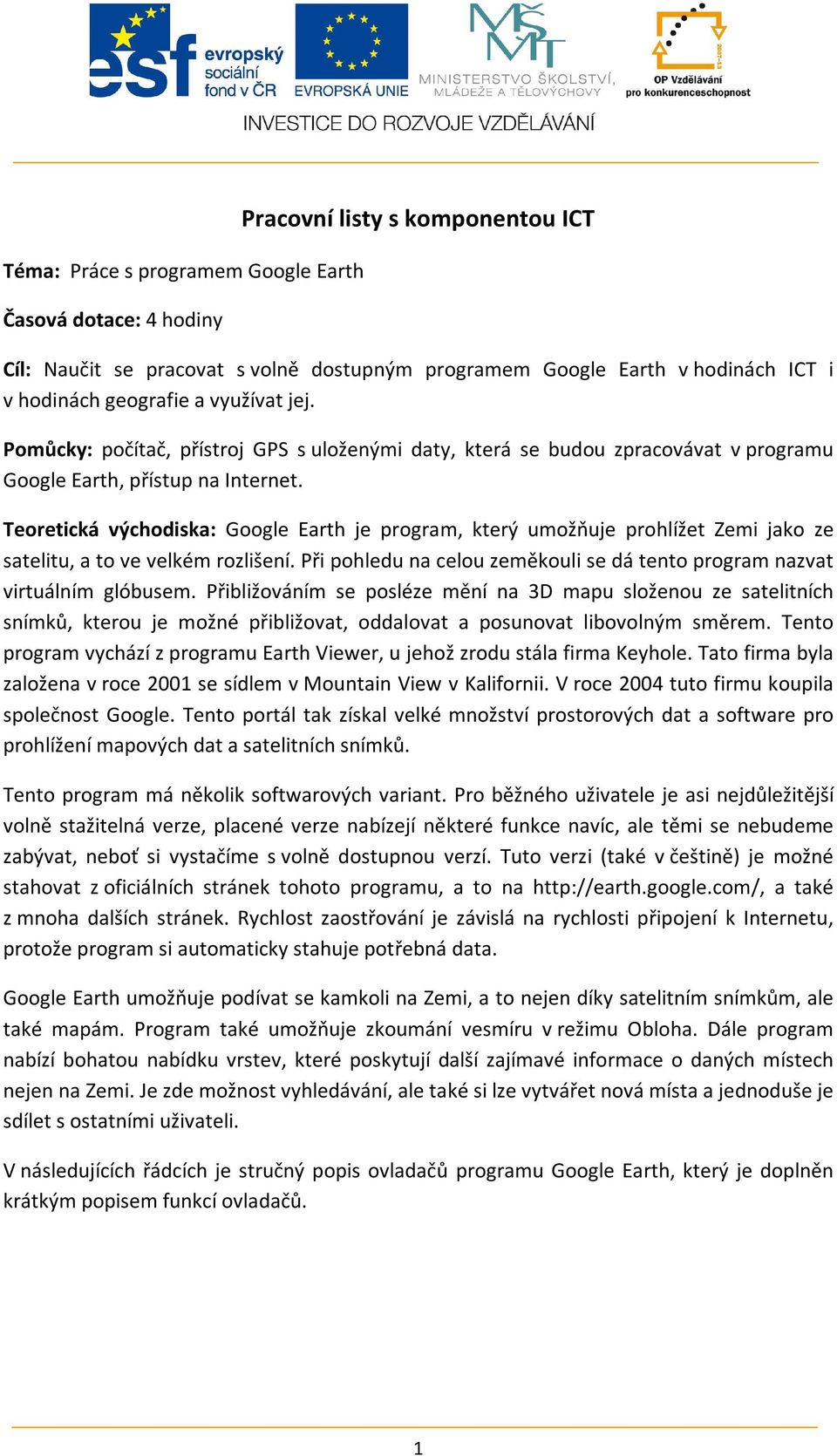

1 Téma: Práce s programem Google Earth Časová dotace: 4 hodiny Pracovní listy s komponentou ICT Cíl: Naučit se pracovat s volně dostupným programem Google Earth v hodinách ICT i v hodinách geografie a využívat jej. Pomůcky: počítač, přístroj GPS s uloženými daty, která se budou zpracovávat v programu Google Earth, přístup na Internet. Teoretická východiska: Google Earth je program, který umožňuje prohlížet Zemi jako ze satelitu, a to ve velkém rozlišení. Při pohledu na celou zeměkouli se dá tento program nazvat virtuálním glóbusem. Přibližováním se posléze mění na 3D mapu složenou ze satelitních snímků, kterou je možné přibližovat, oddalovat a posunovat libovolným směrem. Tento program vychází z programu Earth Viewer, u jehož zrodu stála firma Keyhole. Tato firma byla založena v roce 2001 se sídlem v Mountain View v Kalifornii. V roce 2004 tuto firmu koupila společnost Google. Tento portál tak získal velké množství prostorových dat a software pro prohlížení mapových dat a satelitních snímků. Tento program má několik softwarových variant. Pro běžného uživatele je asi nejdůležitější volně stažitelná verze, placené verze nabízejí některé funkce navíc, ale těmi se nebudeme zabývat, neboť si vystačíme s volně dostupnou verzí. Tuto verzi (také v češtině) je možné stahovat z oficiálních stránek tohoto programu, a to na a také z mnoha dalších stránek. Rychlost zaostřování je závislá na rychlosti připojení k Internetu, protože program si automaticky stahuje potřebná data. Google Earth umožňuje podívat se kamkoli na Zemi, a to nejen díky satelitním snímkům, ale také mapám. Program také umožňuje zkoumání vesmíru v režimu Obloha. Dále program nabízí bohatou nabídku vrstev, které poskytují další zajímavé informace o daných místech nejen na Zemi. Je zde možnost vyhledávání, ale také si lze vytvářet nová místa a jednoduše je sdílet s ostatními uživateli. V následujících řádcích je stručný popis ovladačů programu Google Earth, který je doplněn krátkým popisem funkcí ovladačů. 1

2 Obrázek 1: Základní okno programu Google Earth a jeho základní prvky Tabulka 1: Popis panelu nástrojů a tlačítek Čislo Panel /Tlačítko Funkce 1 Panel Hledat 2 Panel Místa 3 Panel Vrstvy slouží k vyhledávání místa, firmy a trasy, je zde také možnost spravování výsledků hledání slouží k editaci, ukládání, uspořádávání míst zájmu, a také jejich opětovné navštěvování umožňuje zobrazování zajímavých míst, které můžete vybrat a zobrazit v dané oblasti, a také informace o těchto místech 4 Prohlížeč 3D v tomto okně se zobrazuje zeměkoule a její terén 5 Ovládací prvky navigace používají se k nastavení pohledu, posunutí obrazu, přiblížení a oddálení zobrazení 6 Panel nástrojů obsahuje tlačítka s různými funkcemi 7 Stavový řádek 8 Přidat obsah zde se zobrazují souřadnice, nadmořská výška, datum snímku a stav datového proudu toto tlačítko otevírá internetovou Galerii KML a umožňuje tak přidávání vizualizací vytvořených jinými uživateli 2

3 Obrázek 2: Detail lišty nástrojů Tabulka 2: Popis lišty nástrojů 9 Tlačítko Zobrazit/skrýt postranní panel Funkce kliknutím na tuto ikonu skryjete nebo zobrazíte postranní panel (panely Hledat, Místa a Vrstvy) 10 Značka místa 11 Mnohoúhelník 12 Cesta 13 Překryvný obrázek tímto tlačítkem lze přidat novou značku místa a její popis, styl, barvu, zobrazení a také výšku kliknutím na toto tlačítko lze vyznačit určitou plochu a vytvořit obrys této plochy, její popis, styl, barvu, zobrazení a také výšku pomocí tohoto tlačítka vytvoříte cestu, její popis, styl, barvu, zobrazení a také výšku pomocí tohoto tlačítka přidáte na Zemi překryvný obrázek, jeho popis, umístění, zobrazení, výšku Zaznamenat prohlídku Zobrazení historických snímků toto tlačítko zobrazí panel nahrávání, který umožňuje zaznamenat a posléze uložit video z prohlídky pomocí časového posuvníku můžete přejít na různá data pořízení snímků 16 Sluneční osvětlení pomocí posuvníku nastavíte denní dobu a tím zobrazíte sluneční světlo nad krajinou 17 Přepínání mezi režimy Země, Obloha a Mars 18 Pravítko Tisk pomocí tohoto tlačítka je možné měřit vzdálenost. A to ve dvou variantách: měření délky a kurzu čáry nebo měření cesty. Vše v několika jednotkách umožňuje odeslat s přílohou (obrázek s aktuálním zobrazením ve formátu jpg, soubor, který otevře aktuální zobrazení v programu GE nebo značku místa) kliknutím na toto tlačítko vytisknete aktuální zobrazení Země, poslední výsledky hledání nebo vybranou značku místa 21 Zobrazit v aplikaci Mapy Google toto tlačítko otevře okno s aktuálním zobrazením v aplikaci Mapy Google ve vašem webovém prohlížeči 3

4 Postup: 1. Na panelu nástrojů Hledání v záložce Přelétnout do volného pole napište slovo Praha. Po odentrování se dostaneme nad hlavní město České republiky. Nyní si přiblížíme Karlův most. K přibližování a oddalování nám slouží kolečko myši. Pokud si chceme podívat na panorama Prahy, stiskneme kolečko myši a zároveň myší táhneme směrem dolů (viz obrázek 3). Obrázek 3: 3D pohled na Prahu v programu Google Earth Úkol 1: Stejným způsobem si zobraz nejvyšší horu světa. Jak se jmenují další hory v okolí? 2. Program Google Earth umožňuje také vyhledání tras mezi různými místy. Na panelu nástrojů Hledání se nachází záložka Trasy. Po vyhledání trasy si můžete přehrát prohlídku trasy. Stačí kliknout na tlačítko Přehrát prohlídku ( ). Úkol 2: Vyhledejte trasu z Jalubí na Velehrad. Nalezenou trasu si přehrajte. 4

5 3. Program Google Earth disponuje také dalším funkcemi. Nově přidaná funkce se jmenuje Počasí a najdeme ji v panelu Vrstvy. Oddálíme si Zemi tak, abychom viděli celou Evropu a u položky Počasí si zatrhneme tlačítko Oblačnost. Nyní máme k dispozici aktuální údaje o oblačnosti nad Evropou. Podobně si můžeme zatrhnout také tlačítko Radar. Ten nám ukazuje aktuální výskyt srážek nad zvolenou oblastí. Po zatržení tlačítka Aktuální situace a předpovědi vidíme aktuální teplotu vzduchu ve vybraných lokalitách. Úkol 3: Zjistěte výskyt oblačnosti na Machu Picchu v Peru. 4. V Google Earth si také můžeme zobrazit panoramatické fotografie vybraných míst. Tuto možnost najdeme v panelu Vrstvy 360 Cities. Zůstaneme-li v oblasti Machu Picchu, můžeme si vybrat z několika možností panoramatických fotografií. Klikněme v mapě na označení 360 a poté klikněme na vybraný obrázek. Nyní si můžeme užívat výhledů na Machu Picchu. Úkol 4: Najděte další místa, na která se můžete podívat stejným způsobem. Obrázek 4: Panoramatický pohled na Machu Picchu (Peru) 5. Program Google Earth můžeme také využít přímo v hodinách geografie, například při výuce zemětřesení. V panelu Vrstvy Galerie si označíme pole Zemětřesení. Pokud si mapu oddálíme například na oblast Japonska, tak se nám objeví místa, kde bylo zaznamenáno zemětřesení. Po 5

6 kliknutí na jednotlivá zemětřesení se dozvíme datum a sílu zemětřesení. Stejným způsobem si můžeme zobrazit i sopky. U sopek se nám navíc zobrazí i informace o sopce a obrázek sopky. 6. Program Google Earth nám také umožní prozkoumat oceán. Můžeme prozkoumat oceán pomocí videí z různých míst nebo můžeme prozkoumat podmořský svět Jacquese-Yvese Cousteaua, můžeme si prohlížet místa, kde se nacházejí vraky lodí, chráněné mořské oblasti, můžeme sledovat stav oceánů a mnohé další. Vše najdeme ve Vrstvách Oceán. Úkol 6: Kolik vraků se nachází v oblasti Karibiku? 7. Do programu Google Earth si také můžeme vkládat data z GPS přístrojů. Stačí kliknout na Soubor Otevřít a vybrat si náš GPX soubor s daty z GPS přístroje. Po neimportování se nám zobrazí prošlá trasa, kterou si můžeme podrobněji prohlédnout. Obrázek 5: Prošlá trasa v rumunském pohoří Piatra Craiului. Úkol 7: Zobrazte si v programu Google Earth některou z prošlých tras. 8. V uvedeném programu můžeme také měřit vzdálenosti. V horním panelu nástrojů si vybereme symbol pravítka a klikneme na něj. V záložce cesty si zvolíme jako jednotku kilometry a nyní již 6

7 můžeme měřit pomocí myši (klikáním) vybranou trasu. Změřenou trasu si můžeme uložit pod libovolným názvem a s popisem. Úkol 8: Naplánujte výlet na zajímavé místo České republiky v délce maximálně 15 km. 9. Do programu Google Earth lze také vkládat vlastní fotografie a popisky. Fotografie se přidávají tak, že z nabídky se vybere Přidat Fotografie. Pokud chceme mít fotografii umístěnou na správném místě, musíme znát souřadnice toho místa. Ty si doplníme na záložce Fotografie. Úkol: Vložte fotografii vaší školy do programu Google Earth. Použitá literatura a prameny: Program Google Earth RAPANT, Petr. Geoinformatika a geoinformační technologie. Ostrava : Institut geoinformatiky, VŠB-TU Ostrava, s. ISBN
