1 Ovládání Mapového portálu a plánovače tras: Veřejná část Ing. Pavel Sedlář

2 Obsah Úvod... 2 Ovládání aplikace... 2 Změna měřítka zobrazení mapy... 2 Zadání výřezu... 2 Posunutí mapového výřezu... 2 Vyhledávání objektů... 2 Zobrazení informací (bublina)... 3 Ikony pro ovládání mapového portálu... 4 Panel Nástroje... 5 Použití aplikace... 5 Práce s Volitelnými vrstvami... 5 Volitelná vrstva Trasy... 5 Volitelná vrstva Ostatní... 6 Stínovaný reliéf... 8 Volitelná vrstva Body zájmu... 8 Plánování trasy... 9 Přidání průjezdního bodu Okružní trasa Typ trasy a její obtížnost Itinerář trasy a jeho tisk Tisk mapy Vyhledat objekty u trasy Výškový profil a výpočet náročnosti trasy Vyhledání značené turistické nebo cyklo trasy názvem (číslem) Odeslat trasu em Export trasy Měření ploch, délek a zobrazování souřadnic Získání souřadnice z mapy Měření vzdáleností Měření ploch Nalezení souřadnice Výškový profil trasy zakreslené v mapě... 16

3 Úvod Aplikace má pouze informativní charakter a data z ní zobrazená nejsou právně závazná. Aplikace je zpracována tak, aby zobrazovala orientační nebo leteckou mapu jako základní mapovou vrstvu aplikace. Nad touto mapou se mohou volitelně zobrazovat (zapnuto/vypnuto) další datové vrstvy (turistické trasy, cyklotrasy, naučné stezky a další body zájmu). Mapa jde zvětšovat / zmenšovat, posouvat, jde v ní vyhledávat a je možné v ní zobrazovat informace k turistickým bodům zájmu. V mapě jde plánovat trasu s nastavením různých parametrů. Ovládání aplikace Změna měřítka zobrazení mapy Ke změně měřítka (zvětšování / zmenšování) se používá nástroj v levé části obrazovky, který zobrazuje jednotlivé stupně zvětšení, kde na spodní straně (minus) je nejmenší zvětšení, na horní straně (plus) je největší zvětšení. Mezi těmito krajními polohami je ukazatel aktuálního zvětšení. Jeho posunutím myší dojde ke změně zobrazení. Změny měřítka zobrazení lze docílit i posunem kolečka na myši (posun o jednu polohu na kolečku odpovídá posunutí o jednu polohu na ukazateli). Zvětšovat měřítko v mapě je možné i dvojklikem myší ve vybrané oblasti. Zobrazení aktuálního měřítka mapy se děje při posouvání jezdce na nástroji kursorem myši. Zadání výřezu Pro zadání výběru území k zobrazení lze použít i tažení obdélníku myší spolu se stisknutým tlačítkem Ctrl. Výřez se zvětší na vybrané území. Posunutí mapového výřezu V libovolném místě mapy je možné chytit a táhnout mapu kurzor myši umístit na požadované místo, stisknout levé tlačítko myši a držet, při tom posunout kurzor na nové místo a pustit. Výřez lze posouvat i klikáním na šipky směrové růžice nad ukazatelem měřítka zvětšení. Kliknutím na ikonu zeměkoule uprostřed růžice se zobrazí výchozí výřez. Vyhledávání objektů Vyhledávání probíhá zadáním požadavku do pole Vyhledat v pravém horním rohu obrazovky. Vyhledávat jde v adresách, bodech zájmu a názvech turistických rozcestníků. Vyhledávání probíhá fulltextově a bez rozlišení malých a velkých písmen. Do vyhledaného objektu aplikace zapíchne špendlík. Pokud je vyhledáno více objektů (např. pokud zadáme pouze název ulice, jsou vyhledány všechny adresy na této ulici), zobrazí se v mapě ke každé adrese špendlík. Najetím myší na špendlík se změní jeho barva z modré na červenou a zobrazí se adresa daného špendlíku. Kliknutím na špendlík se zobrazí bublina s informacemi o objektu a s možností použít ho jako vstup do vyhledávání trasy. Jestliže je vyhledáno více objektů, zobrazí se jejich seznam v záložce Info. Najetím myší na položku seznamu se kolem hrotu špendlíku lokalizujícího daný objekt v mapě zobrazí červené

4 kolečko, které zvýrazňuje výběr. V seznamu jsou řazeny nejdříve objekty ze seznamu Bodů zájmu, pak z turistických rozcestníků a na konec ze seznamu adres. Adresy Do vyhledávacího pole je možné zadat adresu v kraji Vysočina (ulice a číslo popisné nebo orientační). Aplikace vyhledá příslušnou adresu a vyhledanou adresu vycentruje na střed obrazovky. V seznamu vyhledaných objektů má každá adresa na začátku řádku zápis [ADR]. Body zájmu Body zájmu zobrazují turistické a jiné objekty na Vysočině. Do vyhledávání jde zadat např. zámek a aplikace vyhledá všechny Zámky v projektu. K tomu je ale třeba mít zapnutou vrstvu Hrady a zámky v seznamu Body zájmu. Bez toho bude prohledávat pouze adresy a turistické rozcestníky. Turistické rozcestníky Aplikace vyhledává v seznamu rozcestníků. V seznamu vyhledaných objektů má každý rozcestník na začátku řádku zápis [TUR]. Zobrazení informací (bublina) Každý objekt zobrazený v mapě umožňuje zobrazit základní informaci najetím myši na objekt. Kliknutím na objekt se zobrazí bublina s informací o daném objektu a odkazy. Pokud jsou k objektu připojené externí informace, vede odkaz na tyto servery. Další odkazy umožňují použít vyhledaný objekt pro vstup do plánování trasy.

5 Ikony pro ovládání mapového portálu Aplikaci lze ovládat i ikonami, které jsou umístěné vpravo nahoře v hlavním okně. Ikona, jejíž funkcionalita je aplikací používána, se zobrazuje žlutě, ostatní jsou světlé. Ukončit funkčnost dané ikony jde kliknutím na jinou ikonu. Najetím myší na ikonu se zobrazí stručný popis její funkce ( hint - nápověda) - pohyb v mapě - zrušení výběru zruší výběr všech vybraných objektů (špendlíky v mapě) - předchozí výřez - následující výřez - nastavit start trasy - nastavit průjezdní bod trasy - nastavit cíl trasy - zadání trasy pro výpočet výškového profilu - měření souřadnic - měření délek - měření ploch - najít souřadnici - tisk - spuštění nápovědy k aplikaci

6 Panel Nástroje Vpravo od mapového okna se nachází panel Nástroje. Tento panel obsahuje záložky Vrstvy, Info a Plánování trasy. V záložce Vrstvy jsou další sekce Základní vrstvy a Volitelné vrstvy. V Základních vrstvách může být vybrána vždy jen jedna vrstva (kreslí se jako podklad). Výběr se provede kliknutím na, která se tím změní na. V mapě se vykreslí zvolený mapový podklad orientační mapa nebo letecká mapa. Ve Volitelných vrstvách může být vybrána libovolná kombinace dat. Výběr se provede kliknutím na. Vybraná Vrstva se v seznamu zobrazuje. Pokud v danou chvíli není panel Nástroje pro práci potřebný, je možné ho skrýt tlačítkem v pravém horním rohu. Skrytý panel je možné opět zobrazit tlačítkem. Skrytím panelu se zvětší plocha pro zobrazení mapy. Některé vrstvy jsou přístupné až od určitého měřítka. Pokud není vrstva přístupná, vykresluje se šedě a nejde vybrat. Použití aplikace Uživatel si může ze Základních vrstev vybrat datovou vrstvu z nabídky Orientační mapa nebo Letecká mapa. K vybrané vrstvě jsou pak přiřazeny Volitelné vrstvy, které se kreslí na podklad Základních vrstev. Seznam vybraných objektů se vytváří jen nad aktuálně zobrazovanými vrstvami. Práce s Volitelnými vrstvami Z volitelných vrstev jsou nabídce skupiny dat Trasy, Ostatní a Body zájmu. Volitelné vrstvy se dají libovolně zapínat a navzájem kombinovat podle potřeby. Můžete si je zobrazovat nad mapou orientační nebo leteckou. Volitelná vrstva Trasy V aplikaci si můžete nad mapou orientační nebo leteckou zobrazit Turistické trasy, Cyklotrasy, Hipostezky nebo Běžecké trasy. Vybrané trasy se vykreslí až po přiblížení v mapě na měřítko 1: (v dalším textu již jako 1M) a většího. U Cyklotras se od měřítka 1: (200k) vykresluje i číslo trasy.

7 Volitelná vrstva Ostatní Z volitelných vrstev Ostatní jsou v nabídce Naučné stezky a doporučené výlety Výlety autem, na kole a pěšky a také výlety pro děti. Najetím myší například na vybranou trasu Naučné stezky se ve žluté popisce zobrazí její název. Kliknutím na trasu se zobrazí bublina Naučné trasy se základním popisem (okres, správce, délka trasy, náročnost, zaměření atp.)

8 Kliknutím na odkaz Podrobné informace se otevře do nového okna příloha dané naučné stezky, kde jsou detailní informace, zajímavosti a fotografie. Podobným způsobem se zobrazí informace o doporučených Výletech detail trasy, podrobné informace a případně odkaz na webové stránky. Aplikace rovněž nabízí výběr volitelné vrstvy zaměřené na děti, jednak svou náročností, a také zaměřením. o Výlety pro děti kolo/pěšky vykreslí se nabízený okruh nebo trasa o Výlety pro děti auto/pěšky jsou znázorněný bodově. Kliknutím na bod se do nového okna zobrazí informace o plánovaném výletu a zajímavostech určené pro děti v této oblasti.

9 Stínovaný reliéf Speciální vrstvou ve skupině dat Ostatní je Stínovaný reliéf. Jeho zapnutím se do podkladové vrstvy orientační mapy nebo leteckého snímku přidá digitální model terénu a mapa získá plastičnost. Toho lze využít pro představu o náročnosti plánované trasy a výletu. Stejný pohled na mapu se zapnutou vrstvou cyklotras a stínovaného reliéfu vypadá následovně: Volitelná vrstva Body zájmu Vrstva Body zájmu (někdy také POI - point of interest) nabízí zobrazení libovolných zájmových bodů z mapového portálu a z turistického portálu (nemocnice, divadla, hrady a zámky, koupaliště aj.) Zájmové body se vykreslí v aplikaci ikonami. Při kliknutí na bod se zobrazí podrobnější informace o vybraném objektu.

10 Plánování trasy V aplikaci můžete si kromě naplánovaných výletů plánovat trasy i sami. V záložce Plánovaní trasy si můžete zadat výchozí a cílový bod několika způsoby: o Začátek nebo konec trasy lze zadat jako Trasy odtud nebo Trasy sem z bubliny ikony zobrazeného bodu zájmu o Můžete zadat název začátku a konce trasy, případně přidat průjezdní bod (místo, kudy chcete, aby trasa vedla). Pokud je v nabídce více míst stejného jména, aplikace Vám dá na výběr.

11 o Další možností je vybrat trasu pomocí ikon v liště zelený špendlík - start, červený - cíl a modrý - průjezdní bod, slouží k nastavení dalších bodů, kudy má trasa pocházet. Přidání průjezdního bodu Kromě začátku a konce trasy může mít trasa i průjezdní body. Tím se přesněji definuje požadavek na průběh trasy. Průjezdní body se zadávají pomocí funkce Přidat průjezdní bod (viz předchozí obrázek) nebo umístěním modrého špendlíku do mapy. Trasa se vypočte v posloupnosti, jak byly průjezdní body zadávány. Okružní trasa Pokud se při zadávání trasy nezadá Cíl, ale místo toho klikne na Nastavit cíl jako start, aplikace převezme Start trasy a vypočte okružní trasu. K tomu je ale nutné, aby trasa měla alespoň dva Průjezdní body, jinak to vyhledá cestu tam a zpět po stejné trase. Typ trasy a její obtížnost Je možné zadat různé typy vyhledávané trasy auto, kolo, kolo-cyklostezky, pěšky, pěšky po turistických trasách, na koni nebo na běžkách. U cyklotras je možné zadat také obtížnost. Itinerář trasy a jeho tisk Pro jeho výpočet je třeba zatrhnout Generovat itinerář - získáte podrobný popis trasy, kde odbočit, popis trasy, její číslo, délku trasy apod. Itinerář má vždy pojmenovaný začátek a konec trasy. Pohybem myší nad itinerářem se zobrazují v mapě jednotlivé úseky trasy. Itinerář jde vytisknout pomocí funkce Další Tisk itineráře. Ukázka tisku itineráře

12 Podle zvoleného typu trasy (pěší, cyklo, auto) jsou volené i popisy do itineráře (stejný úsek cesty je v itineráři různě označen) Tisk mapy Pro tisk mapy se použije ikona. Ten spouští dialog pro zadání dalších nastavení tisku. V případě implicitního nastavení se do nového okna vygeneruje obrázek s mapou a zapnutými vrstvami, vyhledanou trasou i ikonami přesně tak, jak je zobrazena v mapovém portále (včetně zachování rozměrů zobrazované plochy mapy a poměrů stran). Ten se vytiskne standardními nástroji webového prohlížeče. V případě volby Stáhnout jako soubor se vygeneruje soubor ve zvoleném formátu. Při volbě GeoTIFF vznikne souřadnicově umístěný soubor. Vyhledat objekty u trasy. Ve volitelných vrstvách (Body zájmu) se vyhledává ze zapnutých vrstev (pokud chci vyhledávat zámky podél trasy, musí být zapnutá vrstva Hrady a zámky). Zadejte vzdálenost (v metrech) kolem trasy, kde má aplikace vyhledávat. Příklad v aplikaci je zadaná trasa pro kolo - cyklotrasy. Ve volitelné vrstvě Body zájmu jsou zapnuty Hrady a zámky. Vzdálenost vyhledávání bodů kolem trasy je 500 m. Aplikace vyhledá všechny příslušné body a zobrazí je v záložce Info. krok 1. krok 2. krok 3. Výběr vrstvy(ev) pro Nastavení vzdálenosti Zobrazení výsledků Vyhledávání od vyhledané trasy hledání Pro identifikaci objektu najeďte na objekt myší. Bod se zvýrazní v mapě červenou barvou. Při kliknutí na bod se zobrazí podrobné informace. Vybrané objekty můžete odstranit z výběru tlačítkem dole Vymazat nebo kliknutím na ikonu.

13 Otevírací doba zájmových objektů Při vyhledávání objektů podél trasy jde zohlednit otevírací dobu. V dialogu Vyhledat objektu u trasy se zadává pomocí tlačítka Další. V kalendáři se nastaví čas a datum. Aplikace vyhledá všechny objekty, které vyhovují dané podmínce a dále všechny objekty, u kterých není otevírací doba uvedena. Průhlednost trasy slouží k tomu, že můžete posuvníkem zesvětlit vyznačenou trasu (např. pokud se třeba chcete podívat, po jaké vede turistické trase, nebo cyklostezce). Výškový profil a výpočet náročnosti trasy Jeho výpočet se spouští ikonou v levém dolním rohu slouží k zobrazení výškového profilu náročnosti trasy. Graf zobrazuje parametry trasy jako je délka trasy, stoupání, obtížnost, vhodnost pro děti či silniční kola, povrch trasy apod. Najetím myši do grafu se na křivce grafu zobrazí červený bod v pravém dolním rohu grafu je pak zobrazena jeho nadmořská výška a vzdálenost od začátku trasy. V mapě se také zobrazuje bod na trase. Pohybem myší nad grafem se hodnoty průběžně přepočítávají.

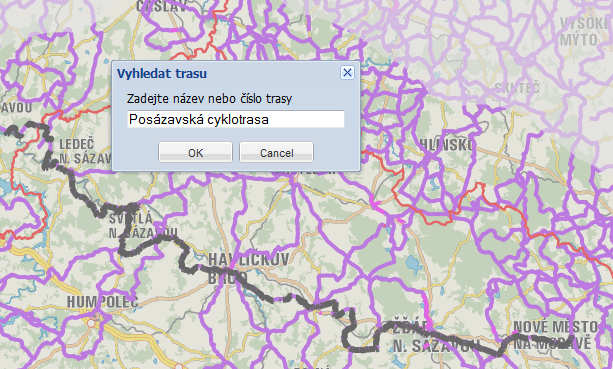

14 Informace o trase Vyhledaná trasa může vést po různých značených cyklotrasách. Další informace o těchto trasách naleznete při použití funkce Další Další informace o trase v pravém dolním rohu mapového portálu. Zde se zobrazují informace o jednotlivých číslovaných cyklotrasách, ze kterých je vyhledaná trasa složena. U každé trasy se může zobrazovat informace o jejím čísle, názvu, průběhu, obtížnosti, způsobu značení, typech komunikací, po kterých cyklotrasa probíhá a jejich povrchu, vhodnosti pro druh kola. Ze tlačítka Další.. je pak přístupná ještě i jiná funkcionalita, např. Vyhledání turistické trasy, Vyhledání cyklistické trasy, Odeslání trasy em a Tisk itineráře. Vyhledání značené turistické nebo cyklo trasy názvem (číslem) Pokud znáte číslo nebo název turistické nebo cyklo trasy, můžete si ji vyhledat pomocí funkce Další Vyhledat.

15 Pokud je třeba vyhledanou trasu přenést jinému uživateli nebo do jiného zařízení, je možné využít funkce Odeslat trasu em nebo Export. Odeslat trasu em funkce vygeneruje URL adresu a spustí aplikaci pro její zaslání koncovému uživateli. Export trasy do GPX nebo KML - slouží k vyexportování dat do těchto formátů pro použití například v přístrojích GPS nebo jiných programech (např. Google Earth apod.). Měření ploch, délek a zobrazování souřadnic Pomocí příslušných ikon je možné měřit délku nebo plochu, zjišťovat souřadnici bodů, zjišťovat zobrazení známé souřadnice na mapě apod. Použijí se k tomu tyto ikony. Získání souřadnice z mapy Zobrazuje souřadnice kursoru myši na mapě ve třech souřadných systémech S-JTSK a WGS 84 jsou systémy používané v geodezii, GPS je pak používána v turistice. Kliknutím do mapy se na dané místo zapíchne špendlík, jeho souřadnice se vypíše do tabulky.

16 Měření vzdáleností Zobrazuje celkovou délku linie a délku posledního úseku linie. Dále zobrazuje souřadnice lomových bodů linie. Měření ploch Zobrazuje výměru a obvod měřené plochy a souřadnice lomových bodů obvodové linie. Nalezení souřadnice Pokud je třeba vyhledat místo na mapě se známou souřadnicí, je možné tuto souřadnici zadat (opět v jednom ze tří použitých souřadných systémů). Po zadání souřadnice dojde k vycentrování obrazovky na danou souřadnici (v měřítku mapy, které bylo doposud použito). Na danou souřadnici se zapíchne špendlík. Pokud se na něj klikne, jde ho využít jako vstup do plánovače tras.

17 Výškový profil trasy zakreslené v mapě Pokud se nakreslí trasa zadáním několika bodů do mapy tímto nástrojem, pak aplikace vytvoří graf výškového profilu proložením spojnic těchto bodů nad digitálním modelem terénu.
