1 UNIVERZÁLNÍ TENKÝ KLIENT Mapového serveru Hasičského záchranného sboru ČR 1

2 Obsah Základní ovládací prvky... 4 Vyhledávání Adres JPO Kilometráž vodních toků Kilometráž železnic Lampy Pomístní názvy Přejezdy Vodní plochy Závěr

3 Verze Zapsal Datum 1.0 kpt. Ing. Jan Brothánek

4 Základní ovládací prvky V této kapitole budou popsány základní ovládací prvky pro práci s aplikací. Ovládací prvky aplikace Tento panel s posuvníkem slouží pro zoom (přiblížení/oddálení) nad mapovým podkladem, dále obsahuje tlačítko pro předchozí rozsah mapového pohledu (ikona zeměkoule s šipkou doleva, tlačítko pro plný rozsah mapového pohledu (ikona zeměkoule s lupou) a tlačítko pro následující rozsah mapového pohledu (ikona zeměkoule s šipkou doprava). 4

5 Přehledka Informace o mapě Pro zobrazení přehledky a Informací o mapě je potřeba rozbalit menu, pomocí ikony. Toto tlačítko slouží pro přepnutí na mapový podklad. Vlastní funkcionalita spočíva pouze v stisknutí tohoto tlačítka, po té je mapový podklad změněn na mapu. Přepnutí z mapového podkladu na ortofoto snímky. Toto tlačítko funguje stejným způsobem, jako tlačítko mapa. V momentu stisknutí tohoto tlačítka je podklad změněn na ortofoto snímky. Tlačítko sloužící pro spuštění nástroje identifikace objektu. Práce s nástrojem probíhá následovně, je nutno si vybrat z lišty nástrojů příslušné tlačítko. V tomto momentě máme aktivní nástroj identifikace. Kliknutím na požadovaný objekt dojde k identifikaci objektu (podsvícení), kliknutím na zvýrazněné body dojde k zobrazení požadovaných informací. Informace se liší dle povahy objektu. 5

6 Identifikace objektu Detaily výsledku identifikace objektu Výsledek identifikace objektu obsahuje kromě základních informací, rovněž odkaz do Katastru nemovitostí. Odkaz se otevře v novém okně/panelu po stisknutí toho to tlačítka. Další součástí tohoto nástroje je nástroj Hledej do vzdálenosti viz obrázek výše. Nejprve je potřeba nadefinovat vzdálenost pro vyhledání a následně stisknout tlačítko Hledej do vzdálenosti. Následovně je provedena analýza viz obrázek níže, jejím obsahem je celkový počet obyvatel a jeho věkové složení v procentech. 6

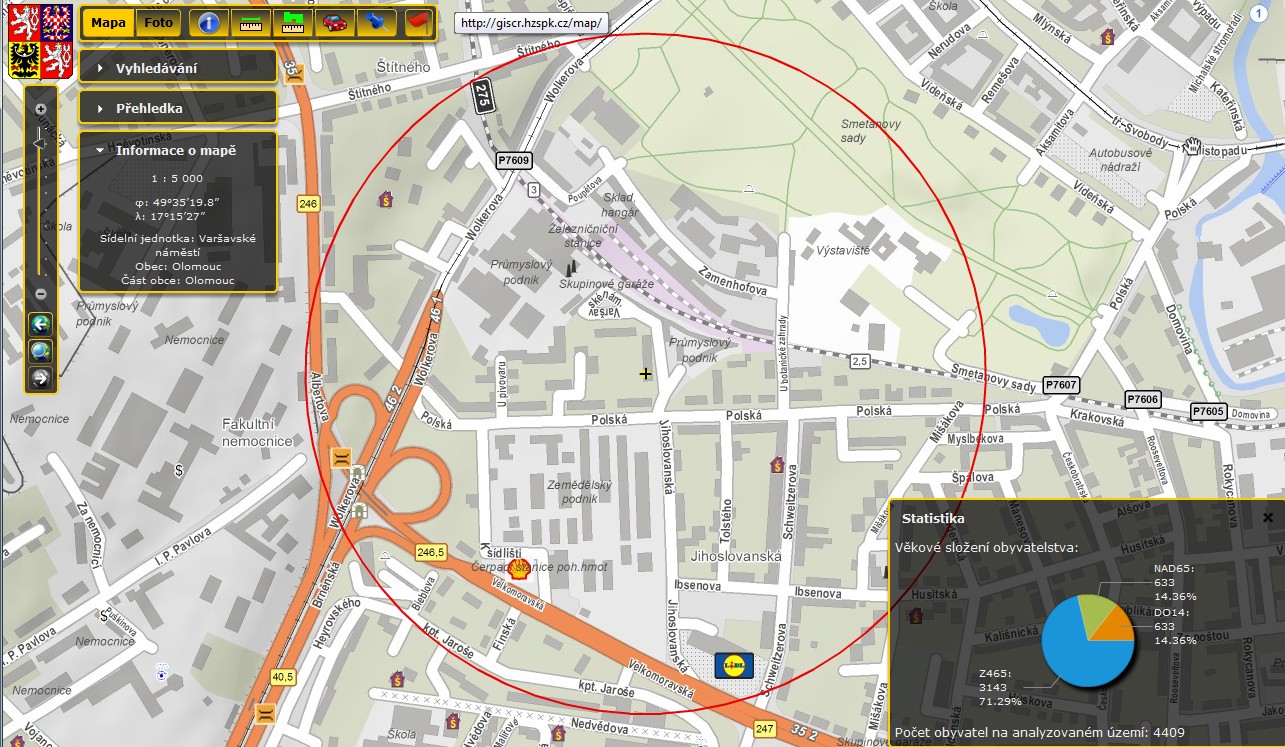

7 Univerzální tenký klient Výsledná statistika Poznámka: V případě vodní plochy je kopírován její tvar (viz obrázek). Obalová zóna kolem vodní plochy Tlačítko sloužící pro měření vzdáleností. Princip fungovaní nástroje spočívá v kliknutí na počáteční bod. Tímto je umístěn nad mapovým podkladem počáteční bod měření. Dalšími kliky můžeme přidat další lomové body nebo dvojklikem přidat koncový bod. Měřit lze v podstatě libovolně. Celková vzdálenost je zobrazena po přidání koncového bodu (dvojklik). 7

8 Měření vzdáleností 8

9 Tlačítko sloužící pro měření ploch. Tento nástroj funguje stejným způsobem, jako měření vzdáleností s rozdílem, že měřená plocha musí tvořit n- úhelník. Dvojklikem ukončíme tvorbu polygonu a zobrazí se celková výměra. Měření ploch Tlačítko pro výpočet trasy. Pro provedení výpočtu je potřeba zadat výchozí bod, tento úkon provedeme vybráním nástroje a následným klikem na požadované výchozí místo a dále klikem na cílové místo, po té je spuštěn výpočet a trasa vizualizovaná na mapovém podkladu. Výpočet trasy 9

10 Tlačítko sloužící pro odeslání souřadnic. Po výběru kliknout na požadované místo a následně jsou odeslány jeho souřadnice. Tlačítko sloužící pro nalezení souřadnic XY. V plovoucím okně Najdi XY je nutno zadat hledané souřadnice, dále zvolit souřadnicový systém a měřítko a následně stisknout tlačítko hledej Vyhledávání Hledání souřadnic Adres a. Doporučuji začít vyhledáním sídla: i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Obce/části/ZSJ iii. co: zadejte řetězec, například: vitinka iv. výsledek: Vitinka(sídlo);Vitinka(část obce); Osek(obec); Rokycany(okres) v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu b. Následně zaškrtnout volbu: Hledat v rozsahu mapy? (zaškrtnutí způsobí, že se budou prohledávat jenom adresní místa v aktuálním výřezu map a tím pádem proběhne relativně rychle. Jinak bude prohledávaná kompletní sada adresních míst cca záznamů. A protože data nejsou zatím v relační databázi, bude hledání pomalé) c. Vlastní hledání adresního místa: i. kde: z rozbalovacího menu vyberte Adresy ii. co: zadejte řetězec, například: vitinka 1 iii. výsledek: 10

11 bude dokonfigurováno - adresní místo, část obce, obec iv. po kliknutí na libovolný řádek z výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu, kde vybrané adresní místo bude ve středu mapy a bude označeno křížkem Vyhledání Adresy 11

12 JPO Vyhledat Jednotku požární ochrany v. jak: zvolte záložku vyhledávání vi. kde: z rozbalovacího menu vyberte JPO vii. co: zadejte řetězec, například: viii. výsledek: ; stanice Kolín; Kolín IV ix. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání JPO 12

13 Kilometráž vodních toků Vyhledat Kilometráž vodních toků i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Kilometráž vodních toků iii. co: zadejte řetězec, například: Odra iv. výsledek: 27; Odra; Ostrava; Svinov; Ostrava-město v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Kilometráže vodních toků 13

14 Kilometráž železnic Vyhledat Kilometráž železnic i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Kilometráž železnic iii. co: zadejte řetězec, například: Krupá - Kolešovice iv. výsledek: 8; 125; Krupá - Kolešovice; Kněževes v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Kilometráže železnic 14

15 Lampy Vyhledat Lampy i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Lampy iii. co: zadejte řetězec, například: 2001 iv. výsledek: 2001; U SLAVIE v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Lampy 15

16 Pomístní názvy Vyhledat Pomístní názvy: i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Pomístní názvy iii. co: zadejte řetězec, například: Podbaba iv. výsledek: Robin Oil Praha - Podbaba; Praha; Bubeneč (Praha 6); Praha v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Postmístních názvů 16

17 Přejezdy Vyhledat Přejezdy i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Přejezdy iii. co: zadejte řetězec, například: P2209 iv. výsledek: P2209; Vráž; Beroun v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Přejezdů 17

18 Vodní plochy i. jak: zvolte záložku vyhledávání ii. kde: z rozbalovacího menu vyberte Vodní plochy iii. co: zadejte řetězec, například: Slapy iv. výsledek: v.n. Slapy; Křečovice; Živohošť; Benešov v. po kliknutí na libovolný řádek výsledné množiny dojde k překreslení mapy a zobrazení odpovídajícího výřezu Vyhledání Vodní plochy Závěr Aplikace je stále ve vývoji. Lze očekávat další změny a vylepšení, jak po stránce funkční, tak po stránce mapových podkladu. Z pohledu těchto uvedených skutečností se jedná o otevřený dokument, který bude podléhat změnám v závislosti na vývoji. 18
