Stavební úpravy bytové jednotky č.17 Narcisová 2849/6, Praha 10 Záběhlice

Transkript

1 Narcisová 2849/6, Praha 10 Záběhlice 1 STATICKÝ POSUDEK Stavba: Stavební úpravy bytové jednotky č.17 Narcisová 2849/6, Praha 10 Záběhlice Investor: Zpracovatel: Vypracoval: MUDr. Tamara Žáčková Jabloňová 11 Praha 10 Záběhlice C-ENG s.r.o Matoušova 1356/ , Praha 5 Ing. Jan Štěchovský Ing. Václav Beránek

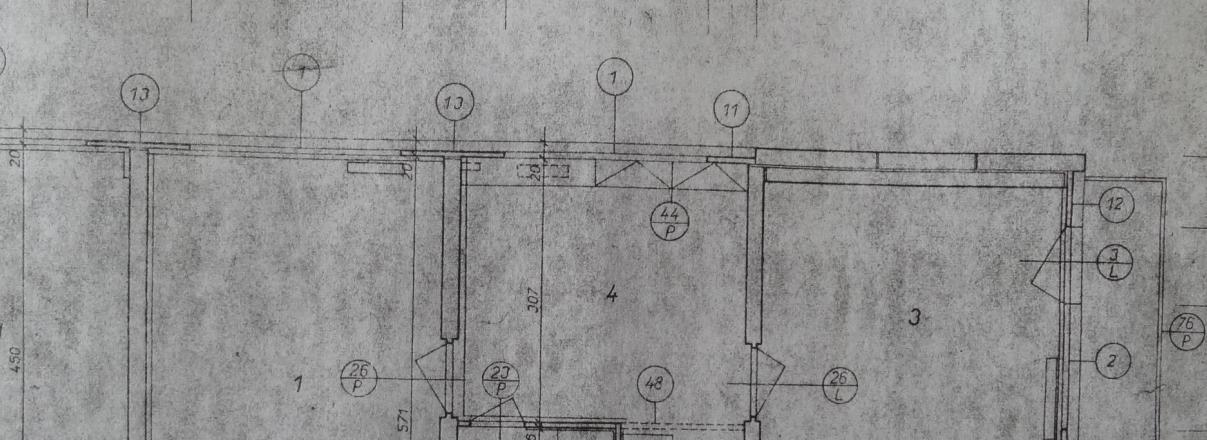

2 Narcisová 2849/6, Praha 10 Záběhlice 2 1 Obsah: 1 Obsah: Použité podklady: Soubot použitých norem: Použité materiály: Posudek: Závěr: Statický výpočet: Použité podklady: 1. Stavební výkresy 3 Soubot použitých norem: ČSN EN Zásady navrhování konstrukcí ČSN EN Zatížení konstrukcí ČSN ISO Zásady navrhování konstrukcí - Hodnocení existujících konstrukcí 4 Použité materiály: Ocel S355, S235 Beton C25/30 XC1 Tvarovky ztraceného bednění KB Blok KB Z-20 Vázaná výztuž B500B Lepidlo Hilti RE Posudek: Jedná se o adaptaci bytu č.17 v panelovém domě v ulici Narcisová č.p. 2849/6 v Praze 10 Záběhlicích. Byt se nachází ve druhém podlaží čtrnáctipodlažního panelového domu. Ze statického hlediska jde o přesun několika lehkých příček, vybourání jednoho nového dveřního otvoru a rozšíření jednoho stávajícího dveřního otvoru v panelových nosných stěnách. Rozsah bouracích prací a plánovaný stav jsou zřejmé následujícího obrázků.

3 Narcisová 2849/6, Praha 10 Záběhlice 3

4 Narcisová 2849/6, Praha 10 Záběhlice 4

5 Narcisová 2849/6, Praha 10 Záběhlice 5 1. Bourání otvoru v nosné stěně mezi kuchyní 1.04 a pokojem 1.03: Vybouraný otvor bude opatřen novým ocelovým nadpražím z profilu HEB200, ocel S355, a sloupkem z profilu UPE200, ocel S235. Postup bude následující: 1) Předpokladem pro možnost provedení celého návrhu je ověření, že stejný stěnový panel v bytech nad a pod je v porovnání s upravovaným stěnovým panelem v bytě č.17 totožný a že je v původním nezměněném stavu. Toto bude nezbytně nutné ověřit ještě před započetím prací. Půdorys předpokládaného stavu je zřejmý z následujícího obrázku: 2) V místě původního dveřního prostupu bude osazena ztužující železobetonová vyzdívka provedená z tvarovek ztraceného bednění KB Blok KB Z-20. Výztuž bude vázaná z profilů R10 v rastru po 200mm v obou směrech při obou površích, kvalita oceli B500B. Výztuž bude navrtaná a vlepená do panelu pomocí lepidla Hilti RE 500, hlouka vlepení 150mm. Třída betonu bude C25/30-XC1. Horní spára mezi poslední řadou tvarovek a stávajícím panelem bude provedena z bobtnavé sanační cementové malty o pevnosti C25/30. 3) Další kroky budou následovat po 2 týdnech po provedení ztužující stěny vyzdívky z bodu 2. 4) Stropní panely budou v místě plánovaného otvoru dočasně podstojkovány (čtyři lešenářské sloupky s roznášecími hranoly na každé straně stěny, co nejblíže ke stěně). 5) Vyřízne se svislá drážka v panelu pro osazení sloupku UPE200, ocel S235. Osadí se sloupek UPE200 a spřáhne se pomocí pomocí tyčí ø12mm s částí panelu přilehlé k fasádní stěně.

6 Narcisová 2849/6, Praha 10 Záběhlice 6 6) Vyřízne se vodorovná drážka v panelu pro osazení budoucího překladu HEB200, ocel S355. 7) Osadí se překlad HEB200, ocel S355. Překlad HEB200 a sloupek UPE200 budou k sobě po celém obvodu styku svařeny tupými půl V svary. 8) Prostor mezi překladem a panelem bude vyplněn bobtnavou sanační cementovou maltou o pevnosti C25/30. 9) Po vytvrdnutí sanační malty je možné přistoupit k vybourání dveřního otvoru. Bourání bude probíhat postupně po částech tak, aby případnými pády velkých kusů panelů nebyla poničena stropní konstrukce pod. Popis konstrukce vyzdívky a rámu je zřejmý z následujích obrázků

7 Narcisová 2849/6, Praha 10 Záběhlice 7 2. Rozšíření otvoru v nosné stěně mezi kuchyní 1.04 a pokojem 1.05: S235. Vybouraný otvor bude opatřen novým ocelovým nadpražím z profilu HEB200, ocel Postup bude následující: 1) Stropní panely budou v místě rozšiřovaného otvoru dočasně podstojkovány (čtyři lešenářské sloupky s roznášecími hranoly na každé straně stěny, co nejblíže ke stěně).

8 Narcisová 2849/6, Praha 10 Záběhlice 8 2) Vyřízne se vodorovná drážka v panelu pro osazení budoucího překladu HEB200, ocel S235. 3) Osadí se překlad HEB200, ocel S235. 4) Prostor mezi překladem a panelem bude vyplněn bobtnavou sanační cementovou maltou o pevnosti C25/30. 5) Po vytvrdnutí sanační malty je možné přistoupit k vybourání dveřního otvoru. Bourání bude probíhat postupně po částech tak, aby případnými pády velkých kusů panelů nebyla poničena stropní konstrukce pod. 3. Příčky: Stávající příčky lze vybourat bez dalších opatření, nové příčky budou provedeny z cihel Porotherm. 6 Závěr: Předpokladem pro možnost provedení nového prostupu mezi kuchyní 1.04 a pokojem 1.03 je ověření, že stejný stěnový panel v bytech nad a pod je v porovnání s upravovaným stěnovým panelem v bytě č.17 totožný a že je v původním nezměněném stavu. Toto bude nezbytně nutné ověřit ještě před započetím prací. Konstrukce jsou obecně navrženy v souladu se souborem platných norem ČSN. Obecně lze tedy konstatovat, že dané konstrukce vyhoví všem požadavkům norem zmíněné v kapitole 3. Při provádění prací je nutné postupovat v souladu s příslušnými normami, vyhláškami a ostatními souvisejícími předpisy, zejména upozorňuji na vyhlášky týkající se bezpečnosti práce. V Praze dne Ing. Václav Beránek Ing. Jan Štěchovský Autorizovaný inženýr pro statiku a dynamiku staveb ČKAIT

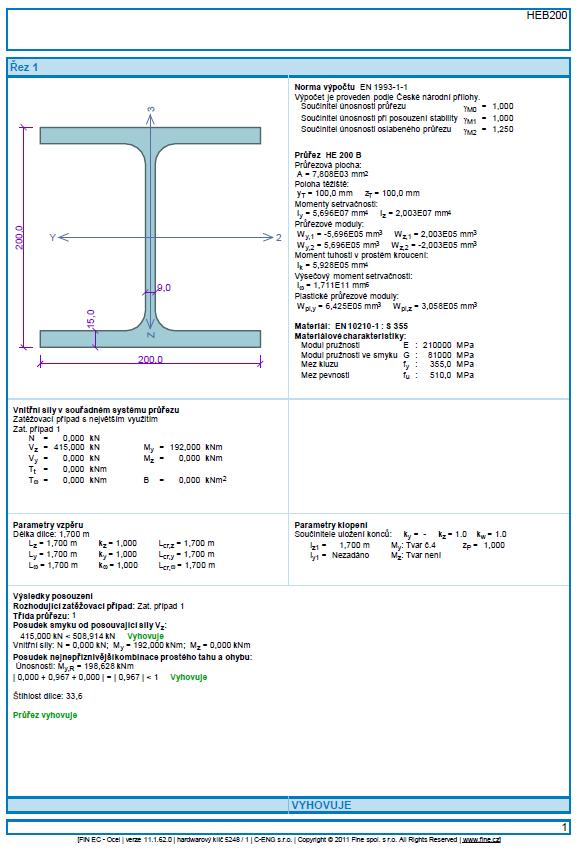

9 Narcisová 2849/6, Praha 10 Záběhlice 9 7 Statický výpočet:

10

11

12

13
