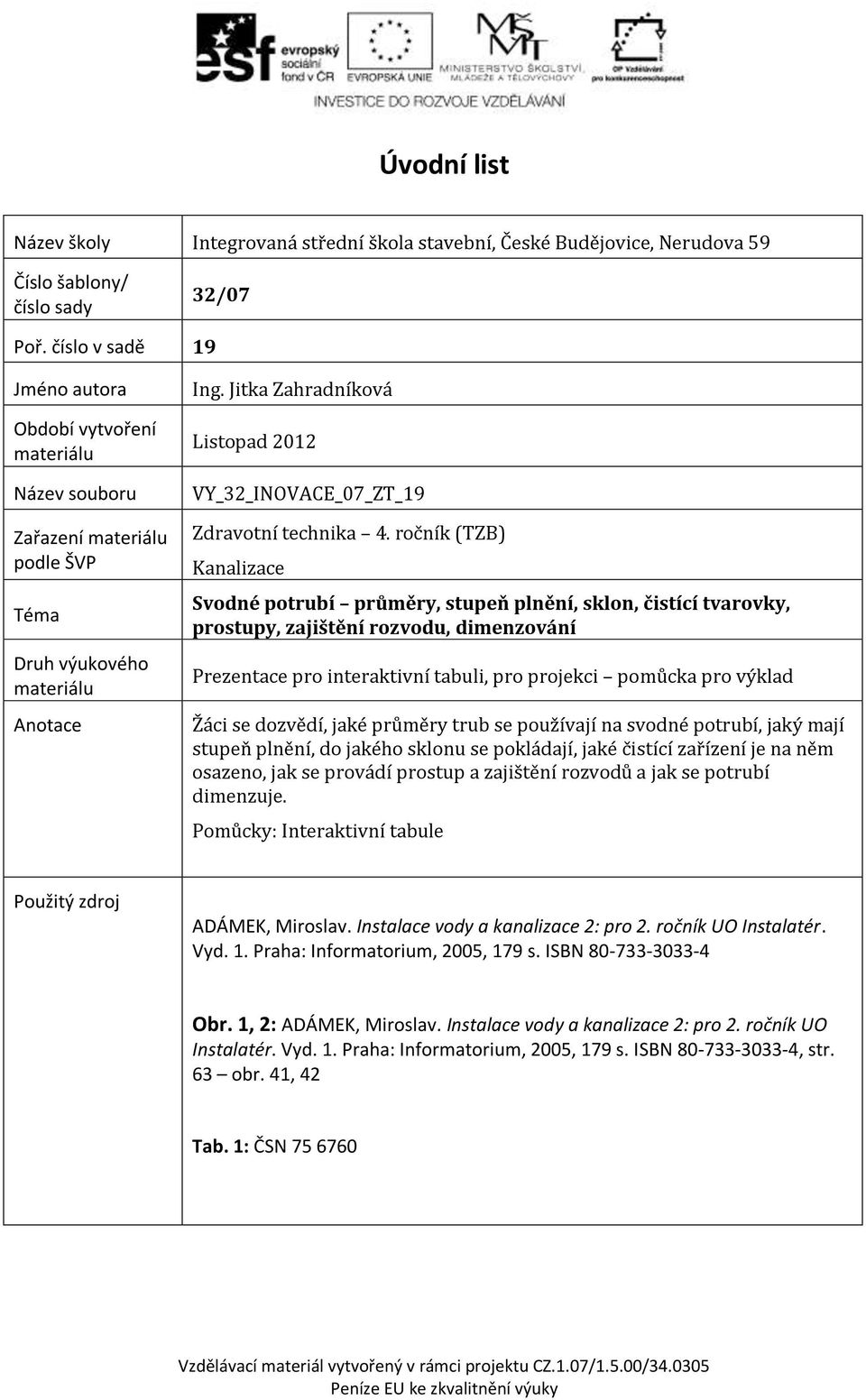

1 Úvodní list Název školy Integrovaná střední škola stavební, České Budějovice, Nerudova 59 Číslo šablony/ číslo sady 32/07 Poř. číslo v sadě 19 Jméno autora Období vytvoření materiálu Název souboru Zařazení materiálu podle ŠVP Téma Druh výukového materiálu Anotace Ing. Jitka Zahradníková Listopad 2012 VY_32_INOVACE_07_ZT_19 Zdravotní technika 4. ročník (TZB) Kanalizace Svodné potrubí průměry, stupeň plnění, sklon, čistící tvarovky, prostupy, zajištění rozvodu, dimenzování Prezentace pro interaktivní tabuli, pro projekci pomůcka pro výklad Žáci se dozvědí, jaké průměry trub se používají na svodné potrubí, jaký mají stupeň plnění, do jakého sklonu se pokládají, jaké čistící zařízení je na něm osazeno, jak se provádí prostup a zajištění rozvodů a jak se potrubí dimenzuje. Pomůcky: Interaktivní tabule Použitý zdroj ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN Obr. 1, 2: ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN , str. 63 obr. 41, 42 Tab. 1: ČSN Vzdělávací materiál vytvořený v rámci projektu CZ.1.07/1.5.00/ Peníze EU ke zkvalitnění výuky

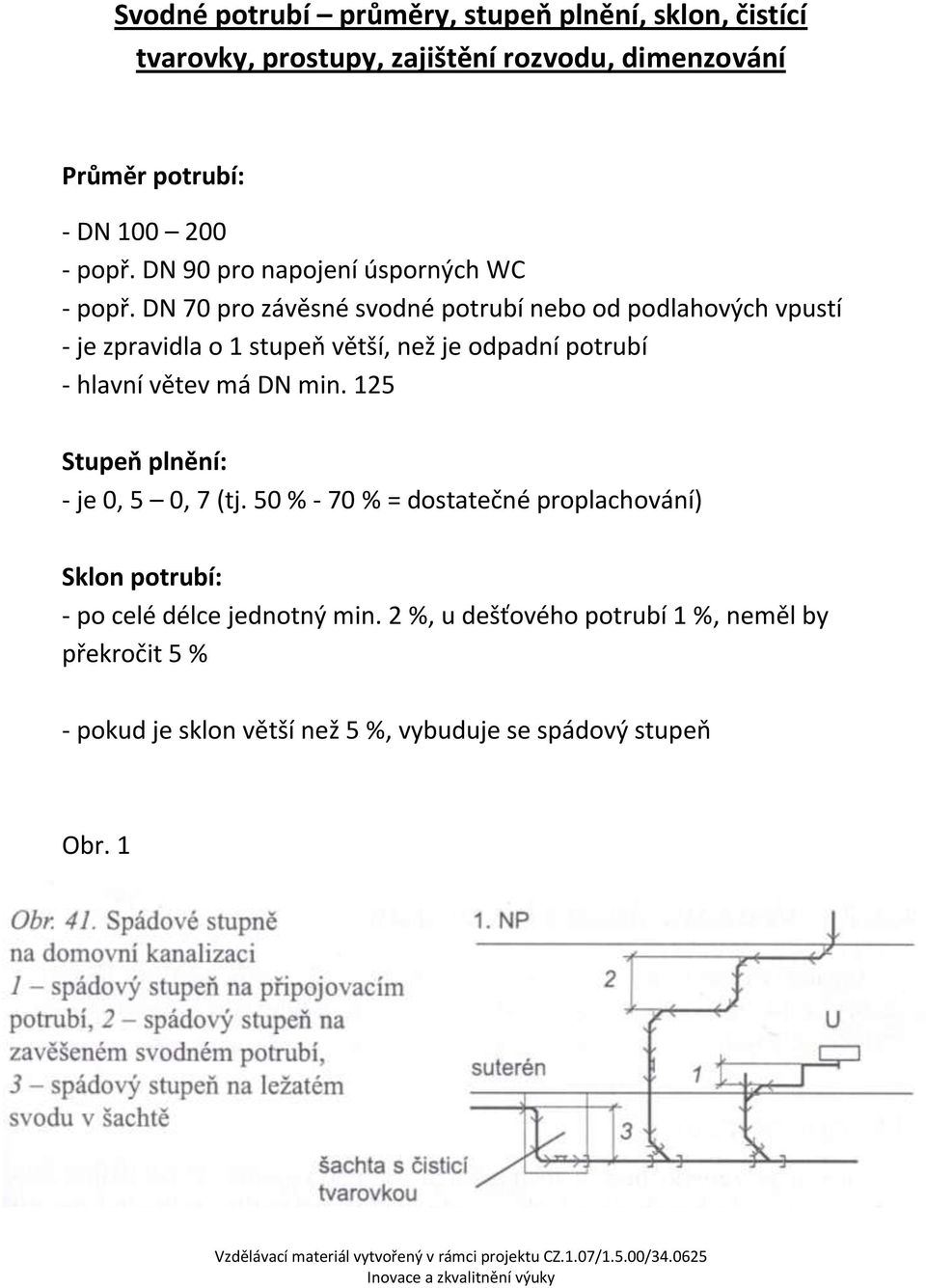

2 Svodné potrubí průměry, stupeň plnění, sklon, čistící tvarovky, prostupy, zajištění rozvodu, dimenzování Průměr potrubí: - DN popř. DN 90 pro napojení úsporných WC - popř. DN 70 pro závěsné svodné potrubí nebo od podlahových vpustí - je zpravidla o 1 stupeň větší, než je odpadní potrubí - hlavní větev má DN min. 125 Stupeň plnění: - je 0, 5 0, 7 (tj. 50 % - 70 % = dostatečné proplachování) Sklon potrubí: - po celé délce jednotný min. 2 %, u dešťového potrubí 1 %, neměl by překročit 5 % - pokud je sklon větší než 5 %, vybuduje se spádový stupeň Obr. 1

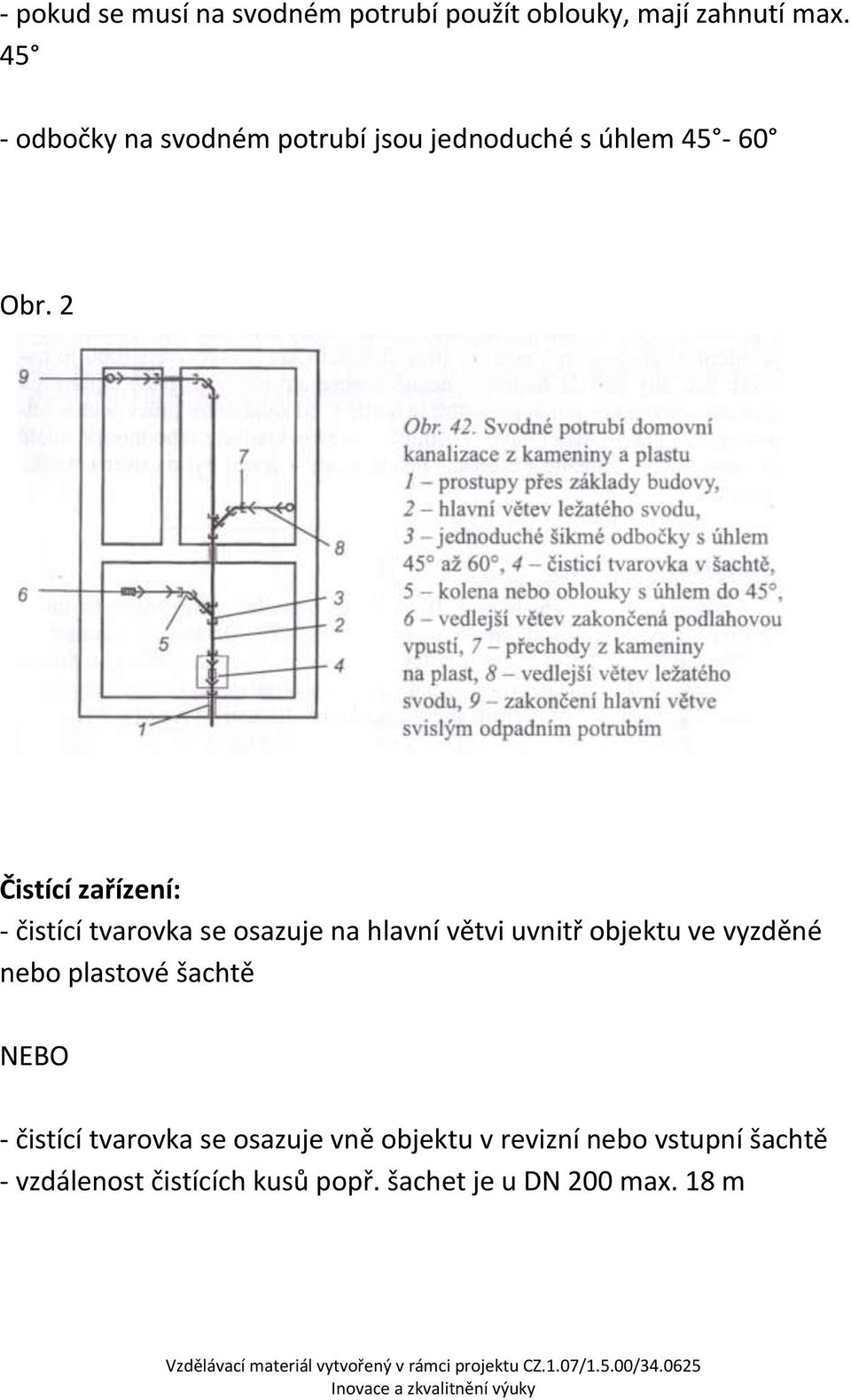

3 - pokud se musí na svodném potrubí použít oblouky, mají zahnutí max odbočky na svodném potrubí jsou jednoduché s úhlem Obr. 2 Čistící zařízení: - čistící tvarovka se osazuje na hlavní větvi uvnitř objektu ve vyzděné nebo plastové šachtě NEBO - čistící tvarovka se osazuje vně objektu v revizní nebo vstupní šachtě - vzdálenost čistících kusů popř. šachet je u DN 200 max. 18 m

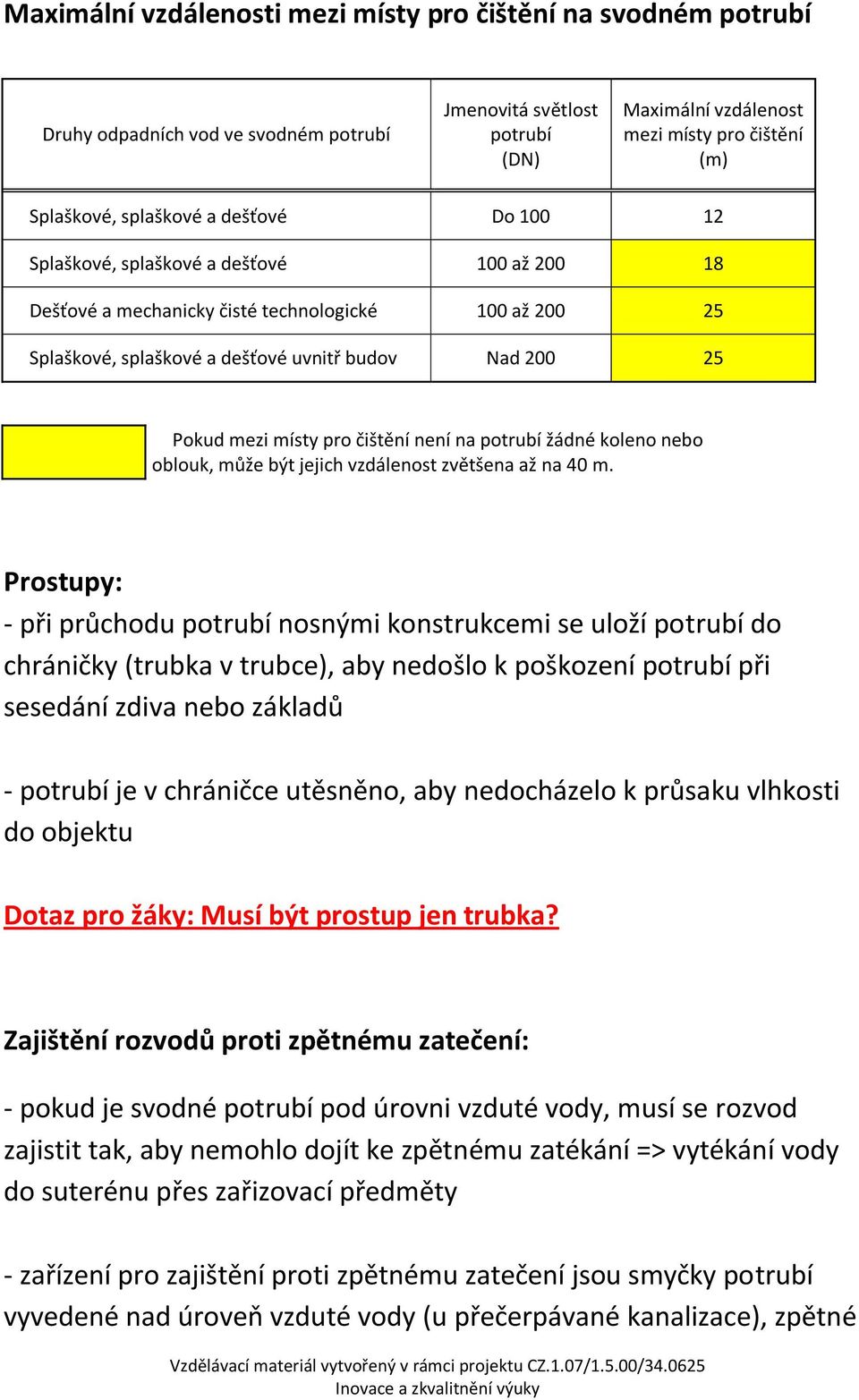

4 Maximální vzdálenosti mezi místy pro čištění na svodném potrubí Druhy odpadních vod ve svodném potrubí Jmenovitá světlost potrubí (DN) Maximální vzdálenost mezi místy pro čištění (m) Splaškové, splaškové a dešťové Do Splaškové, splaškové a dešťové 100 až Dešťové a mechanicky čisté technologické 100 až Splaškové, splaškové a dešťové uvnitř budov Nad Pokud mezi místy pro čištění není na potrubí žádné koleno nebo oblouk, může být jejich vzdálenost zvětšena až na 40 m. Prostupy: - při průchodu potrubí nosnými konstrukcemi se uloží potrubí do chráničky (trubka v trubce), aby nedošlo k poškození potrubí při sesedání zdiva nebo základů - potrubí je v chráničce utěsněno, aby nedocházelo k průsaku vlhkosti do objektu Dotaz pro žáky: Musí být prostup jen trubka? Zajištění rozvodů proti zpětnému zatečení: - pokud je svodné potrubí pod úrovni vzduté vody, musí se rozvod zajistit tak, aby nemohlo dojít ke zpětnému zatékání => vytékání vody do suterénu přes zařizovací předměty - zařízení pro zajištění proti zpětnému zatečení jsou smyčky potrubí vyvedené nad úroveň vzduté vody (u přečerpávané kanalizace), zpětné

5 klapky (s ručním uzavíráním nebo s uzavíráním na servopohon) nebo kanalizační šoupě Dimenzování: - u oddílného svodného potrubí se dimenzují průtoky Q ww (splaškový), Q tot (celkový) a Q r (dešťový) = viz dimenzování kanalizační přípojky - u jednotného svodného potrubí se dimenzuje na průtok Q rw = 0, 33 Q ww + Q r + Q c + Q p (splašk. + dešť. + trvalý + čerpaný průtok) - výpočtová průtoková rychlost odpadní vody = 0, 7 až 5 m/s - stupeň plnění = 0, 7 = 70 %
