1 Autor Anotace Části vnitřní kanalizace, příprava projektu, postup při zakreslování instalací Očekávaný přínos Tematická oblast Téma Předmět Ročník Obor vzdělávání Stupeň a typ vzdělávání Název DUM Ing. Tomáš Ďuriš Prezentace pro žáky v PowerPointu slouží k rozšíření vědomostí žáků 2.ročníků, k zopakování a k procvičení učiva daného tématu a z celkového pohledu dané tematické oblasti. Prezentace jsou určeny pro žáky, kterým tento styl výuky, opakování a ověřování znalostí (v této době počítačů) vyhovuje Modernizace výuky odborných předmětů v SOŠ Josefa Sousedíka Vsetín prostřednictvím využití ITC, umožní lepší pochopení učiva, zopakování a případné ověření znalostí. Každý vyučující musí (podle sebe) doplnit uvedené prezentace svým vlastní výkladem a případným doplněním prezentovaného učiva. Domovní kanalizace Části vnitřní kanalizace, příprava projektu, postup při zakreslování instalací Instalace vody a kanalizace Druhý Instalatér Střední odborné vzdělání Datum 30. listopadu 2012 Š 13_S1_02_Části vnitřní kanalizace, příprava projektu, postup při zakreslování instalací SOŠ JOSEFA SOUSEDÍKA VSETÍN ZLÍNSKÝ KRAJ 1

2 Š13 S1 02 ČÁSTI DOMOVNÍ KANALIZACE 1. Části vnitřní kanalizace 2. Příprava projektu 3. Výkresy pro zakreslování kanalizace 4. Postup při zakreslování kanalizacezařizovací předměty, potrubí, situace 2

3 Části domovní kanalizace Domovní kanalizace se skládá : a/ svodného, odpadního b/ připojovacího, odtokového c/ větracího potrubí Svodné potrubí (ležatý svod) - vede od kanalizační přípojky ke svislým odpadům, případně k připojení zařizovacích předmětů (podlahových vpustí) v nejnižším podlaží. Svody mají vnitřní a venkovní část. 3

4 Části domovní kanalizace Odpadní potrubí (svislý odpad) - je veden od kolen na konci svodného potrubí přes všechna podlaží v budově ve svislém směru na takovém místě, aby připojení zařizovacích předmětů bylo co nejkratší. Odpadní potrubí může být splaškové nebo dešťové. Splaškové odpady jsou v nejvyšším podlaží zakončeny větracím potrubím. Dešťové odpady jsou vedeny po obvodovém plášti budovy (u šikmých střech) a jsou zakončeny napojením na okapové žlaby, nebo jsou vedeny vnitřkem budovy (u plochých střech) a jsou zakončeny dešťovým střešním vtokem. 4

5 Části domovní kanalizace Připojovací potrubí - je vedeno co nejkratším a nejjednodušším způsobem od zařizovacího předmětu nebo od podlahové vpusti k odbočce na odpadním potrubí, nebo přímo k ležatému svodu. Odtokové potrubí - vede od zařizovacího předmětu bez zápachové uzávěrky k podlahové vpusti (j e otevřené), např. namáčecí kádě v prádelně. Nesmí se použít u pisoárů. Větrací (ventilační) potrubí - je vyvedeno nad úroveň střechy a slouží hlavně k vyrovnávání tlaků v potrubí při průtoku vody a k odvětrání kanalizace. Větrací potrubí začíná nad nejvýše umístěnou odbočkou na odpadním potrubí pro připojení zařizovacího předmětu. Doplňkové větrací potrubí může být vedeno i jiným způsobem 5

6 6

7 Hlavní zásady vedení rozvodů-6 zásad 1/ Rozvod musí být co nejjednodušší a vedený v přímém směru, aby při odtoku nemohlo docházet k zanášeni potrubí. 2/ Potrubí se nesmí ve směru průtoku zmenšovat. 3/ Rozvod musí být vodotěsný, plynotěsný a musí odolávat tlaku 0,05 MPa (5 m vodního sloupce). 4/ Materiál potrubí musí odolávat působení odpadních vod a musí umožňovat samočištění při průtoku (hladké vnitřní stěny). 5/ Zvolený trubní systém musí umožňovat spojování potrubí z různých materiálů tak, aby byla zaručena těsnost. 6/ Pokud je rozvod gravitační kanalizace v nejnižším podlaží pod hladinou zpětného vzdutí vody, musí být provedeno takové opatření, aby voda nemohla z potrubí vytékat do suterénu. To je zajištěno nejčastěji pomocí zpětných uzávěrů. 7

8 Ukázky kanalizace její vedení 8

9 Ukázky kanalizace její vedení 9

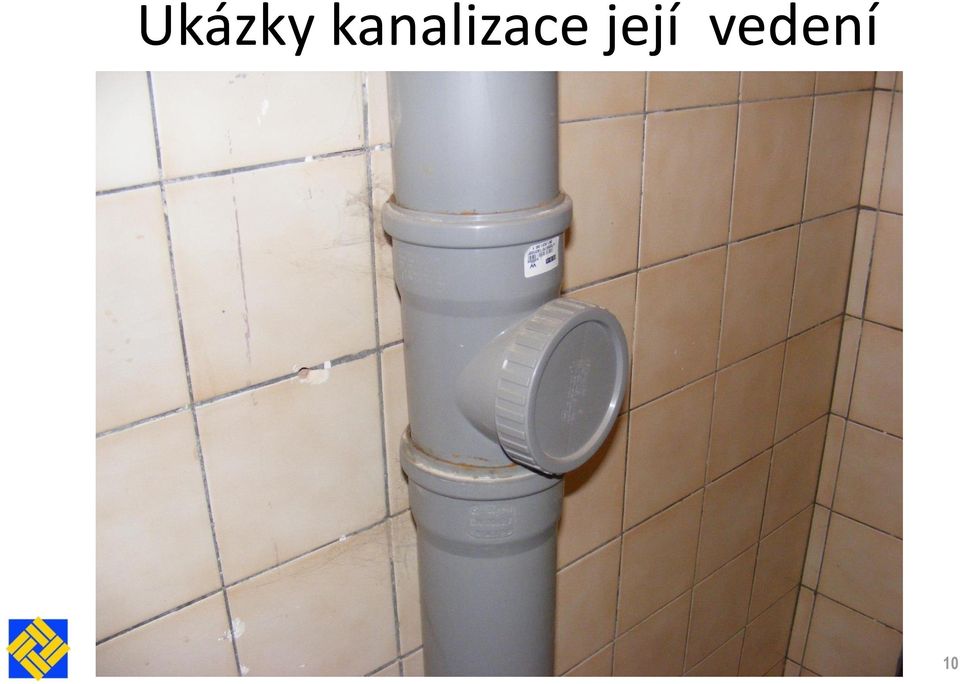

10 Ukázky kanalizace její vedení 10

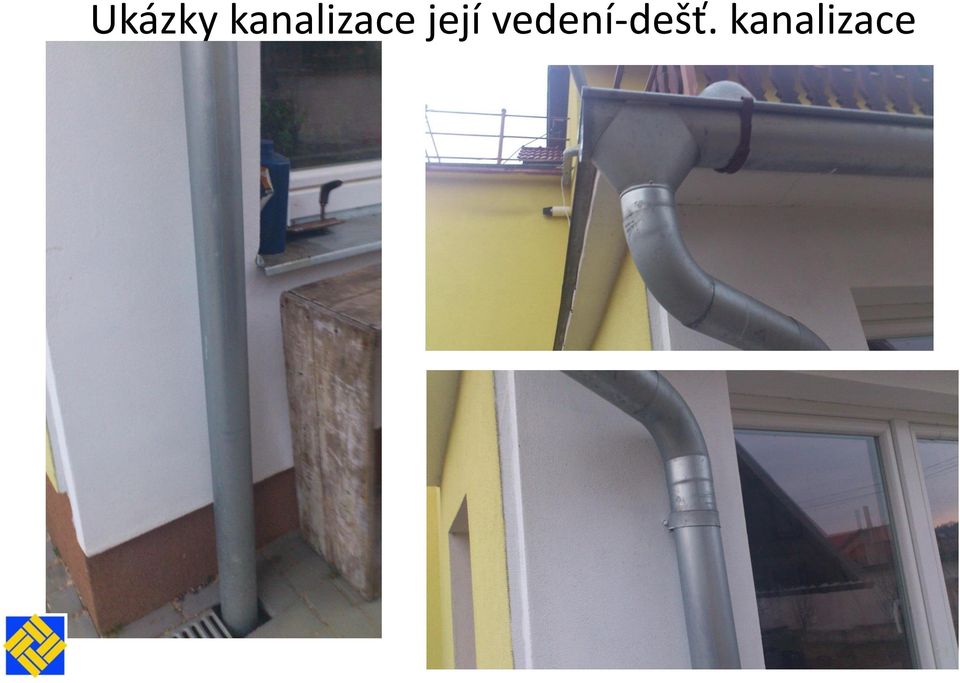

11 Ukázky kanalizace její vedení-dešť. kanalizace 11

12 Otázky k opakování 1/ Co je to domovní kanalizace a k čemu slouží? 2/ Rozdělení odpadních vod z objektů? 3/ Rozdělení domovní kanalizace? 12

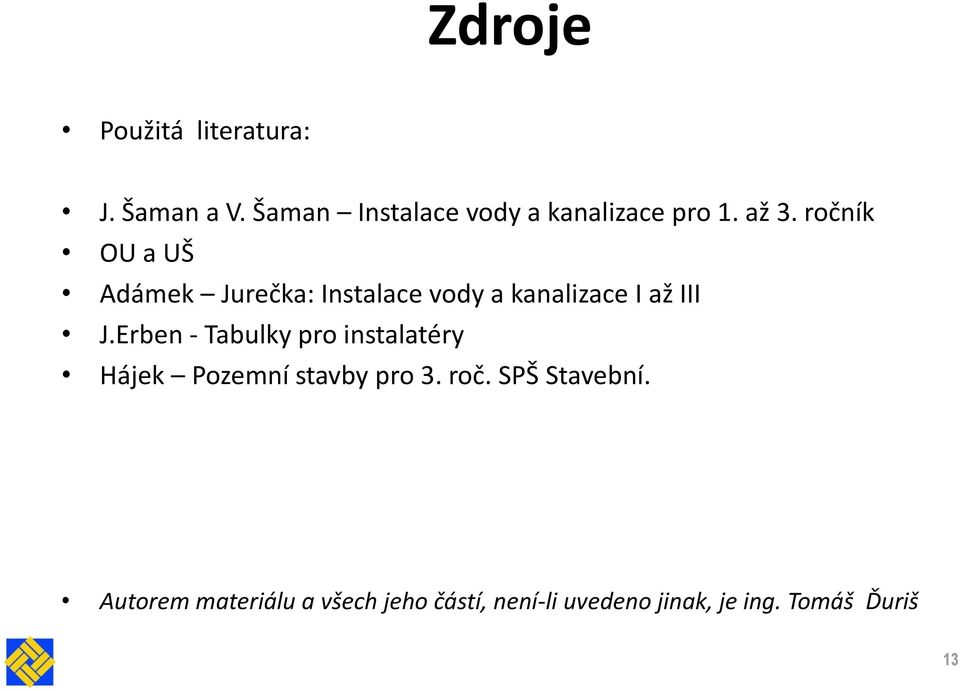

13 Zdroje Použitá literatura: J. Šaman a V. Šaman Instalace vody a kanalizace pro 1. až 3. ročník OU a UŠ Adámek Jurečka: Instalace vody a kanalizace I až III J.Erben - Tabulky pro instalatéry Hájek Pozemní stavby pro 3. roč. SPŠ Stavební. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Tomáš Ďuriš 13
