1. Identifikační údaje o plánované akci : Hartský potok, Dvůr Králové nad Labem, oprava opevnění a odstranění nánosů, ř.

Transkript

1

2 1. Identifikační údaje o plánované akci Název akce : Hartský potok, Dvůr Králové nad Labem, oprava opevnění a odstranění nánosů, ř. km 3,850 4,090 Vodní tok (IDVT), ř. km : Hartský potok (IDVT ), ř. km 3,850 4,090 Místo stavby (katastrální území) : Dvůr Králové nad Labem, k. ú. Dvůr Králové nad Labem Obec s rozšířenou působností : Dvůr Králové nad Labem Číslo hydrologického pořadí : Účel stavby : oprava opevnění, odstranění nánosů Číslo DHM (Název DHM) : (HARTSKY P:DVUR KRALOVE) Identifikátor ISyPO : Nákladové středisko : Investor : Povodí Labe, státní podnik, Víta Nejedlého 951/8, Hradec Králové Slezské Předměstí 2. Časový plán výstavby Vypracování a schválení záměru Zadání zakázky na vypracování projektové dokumentace Vypracování a schválení projektové dokumentace Realizace akce zahájení 8/ / dokončení 8/ / Popis současného stavu Dotčený úsek se nachází v Královehradeckém kraji, katastrálním území Dvůr Králové nad Labem. Jedná se o stávající úpravu Hartského potoka IDVT , která se nachází v extravilánu města Dvůr Králové nad Labem. Stávající opevnění leží v lesním úseku, na který navazuje po levé straně ve směru toku komunikace Dvůr Králové nad Labem obec Vítězná. Koryto je v ř. km 3,850 4,090 opevněno podélnou kamennou úpravou, kamennými stupni a štěrkovou přepážkou. Předmětné vodní dílo je vedeno v majetkové evidenci Povodí Labe, státní podnik. Ve zdivu chybí v několika částech spáry, scházejí opracované kameny. V daném úseku se nachází 2 kamenné stupně ukončené závěrným prahem. Výška stupně č. XVII (dle přílohy) je od prahu 1,9 m. Výška stupně č. XVIII (dle přílohy) je od prahu 2,2 m. V prostoru obou vývařišť se nachází říční sediment. Nejvýše položeným objektem je štěrková přepážka č. XIX (dle přílohy), která má od závěrného prahu výšku 5,0 m. Štěrková přepážka je opatřena výpustným potrubím, které lze díky manipulaci z návodní strany použít k vypuštění objemu vody nad přepážkou. V současné době je využitelný objem nad štěrkovou přepážkou kapacitně zcela vyplněn říčním materiálem. V blízkosti opevněného koryta se nachází 3 vzrostlé stromy, které budou v období vegetačního klidu vykáceny Povodím Labe, státní podnik provozní středisko Dvůr Králové nad Labem a nejsou zadáním této PD. 4. Výchozí podklady Kolaudační operát pro hrazení Hartského potoka v letech (archiv 1M 2B LP/15) Hrazení Hartského potoka I (archiv 1M 2B LP/17) Prohlídka na místě dne a Rozbor sedimentů ze dne č.j. VHLH/15 5. Návrh technického řešení Předmětem akce je vytěžení říčního nánosu z retenčního prostoru štěrkové přepážky a oprava stávajícího pískovcového opevnění na Hartském potoce v k.ú. Dvůr Králové nad Labem. Dodavatel odstraní 3 ks pařezů a následně vzniklé jámy sanuje, aby neporušovaly nábřežní zdi.

3 Zájmový úsek ř. km 3,850 4,090 je rozdělen na tři stavební objekty, které jsou pevně vymezeny jako samostatné celky. SO 01 stupeň č. XVII V zájmovém prostoru budou vyčištěny v celé délce stávající parapety. Z toku bude odstraněna část volných kamenů cca 3,5 m3, které budou odvezeny na skládku (možná skládka na VD Les Království v majetku PLa). Veškeré kamenné části (opěrné zdi, stupeň, závěrný práh) budou očištěny tlakovou vodou (odstranění nečistot, mechů a náletů). Využito bude vysokotlakého paprsku bar. Dojde k odstranění všech porušených spár. Opěrné zdi budou dospárovány v rozsahu daném projektovou dokumentací, předpokládá se cca 30%. V případě chybějících kamenů budou tyto doplněny dozděním kamenem stejných parametrů horniny (např. lom Kocbeře). Pod závěrným prahem bude obnovena kamenná rovnanina z kameniva hmotnosti kg/kus. Rovnanina bude provedena v délce na celý ptofil koryta. Levobřežní zeď: V prostoru nad stupněm chybí původní pata v délce cca 10 m, která bude nově provedena. Dodavatel odstraní 2 kusy pařezů, které by bránily výstavbě chybějící opěrné zdi. V úseku cca 25 m nad kamenným prahem zcela chybí kamenná zeď. V tomto úseku dojde k obnovení konstrukce (včetně založení min 80 cm pod stávající dno, popř. zavázání do skalního podloží). V prostoru vývařiště bude rozebrána kamenná zeď, která bude nově přezděna. Pod prostorem vývařiště chybí původní pata v délce cca 8 m, která bude obnovena. Rozpadlé zdivo nad obnovenou patou bude vyzděno. V místě zakončení zdi budou narovnány velké kameny, které vytvoří pružný mezičlánek mezi zdí a rostlým terénem. Pravobřežní zeď: Nad kamenným stupněm chybí původní pata v délce cca 12 m, která bude obnovena. Pod vývařištěm chybí pata v délce cca 10 m a jedna řada kamenů. Přesný postup prací bude určen v projektové dokumentaci. V místě zakončení zdi budou narovnány velké kameny, které vytvoří pružný mezičlánek mezi zdí a rostlým terénem. SO 02 stupeň č. XVIII V zájmovém prostoru budou vyčištěny v celé délce stávající parapety. V toku bude odstraněna část volných kamenů cca 1,5 m3, které budou odvezeny na skládku (možná skládka na VD Les Království v majetku PLa). Veškeré kamenné části (opěrné zdi, stupeň, závěrný práh) budou očištěny tlakovou vodou. Využito bude vysokotlakého paprsku bar. Dojde k odstranění všech porušených spár. Opěrné zdi budou dospárovány v rozsahu daném projektovou dokumentací. V případě chybějících kamenů budou tyto doplněny dozděním kamenem stejných parametrů horniny (např. lom Kocbeře). V kamenném stupni bude doplněn kámen. Zdivo stupně bude v úrovni prvního a druhého řádku dospárováno viz (Fotodokumentace).

4 Pod závěrným prahem bude obnovena kamenná rovnanina v celém profilu koryta z kameniva hmotnosti kg/kus. Rovnanina bude provedena v přibližné délce 3 m pod závěrný práh. Levobřežní zeď: V prostoru nad kamenným stupněm je cca 8 m kamenného zdiva vyklenuto do průtočného profilu. Zdivo bude rozebráno a zpětně vyzděno s návazností na okolní zdi. V úseku délky cca 23 m chybí původní pata, která bude doplněna. V prostoru vývařiště bude doplněno chybějící zdivo. Pravobřežní zeď: Nad kamenným stupněm chybí pata cca 17 m. SO 03 štěrková přepážka č. XIX V místě nad štěrkovou přepážkou bude odtěžen říční materiál v objemu cca m3, který bude likvidován v souladu se zákonem o odpadech č. 185/2001 Sb. (viz. rozbor sedimentu a návrh projektanta). Pro příjezd k nánosu bude využita lesní cesta, která se nachází na p.p.č. 3519/3 v k.ú. Dvůr Králové nad Labem a je v majetku města Dvůr Králové nad Labem. Vzhledem k výškovým poměrům říčního nánosu a stávající lesní cesty nelze vytěžený materiál naložit přímo na nákladní vůz. Bude proto vybudována meziskládka, která bude posléze naložena z cesty na nákladní vůz. Tento postup nutno volit v celém úseku uloženého sedimentu. Následně budou vyčištěny v celé délce stávající parapety úpravy. Veškeré kamenné části (opěrné zdi, štěrková přepážka, závěrný práh) budou očištěny tlakovou vodou. Využito bude vysokotlakého paprsku bar. Dojde k odstranění všech porušených spár. Jeden kus pařezu u štěrkové přepážky bude odstraněn. Opěrné zdi budou dospárovány v rozsahu daném projektovou dokumentací. V případě chybějících kamenů budou tyto doplněny dozděním kamenem stejných parametrů horniny (např. lom Kocbeře). Závěrný práh pod štěrkovou přepážkou bude doplněn 1 řadou kamenů v šíři cca 5 m. Pod závěrným prahem bude obnovena kamenná rovnanina z kameniva hmotnosti kg/kus v celém průtočném profilu na délku cca 5 m. Při levé straně přepážky v ložné spáře mezi posledním a předposledním řádkem dochází k průsaku vody (v roce 1969 byla vybudována betonová clona na návodním líci přepážky). Odstranění průsaku vody přepážkou bude řešit projektová dokumentace. Zavázání přepážky do terénu bude rovněž přespárováno. V příloze č. 6 jsou vloženy výkresy z dokumentace Kolaudační operát pro hrazení Hartského potoka v letech (archiv 1M 2B LP/15). Jedná se o původní technické řešení. V roce 1968 byla vypracována PD Hrazení Hartského potoka I investor Státní lesy, p. ř. H. K. (archiv 1M 2B LP/17), která byla posléze realizována. Přikládáme výkresy z 1. PD (lepší názornost). Obě dokumentace jsou k nahlédnutí na Povodí Labe, státní podnik, provozní středisko Dvůr Králové nad Labem. Přesné určení zda se stavba nenachází na pozemcích v majetku fyzických osob, musí být ověřeno geodetickým zaměřením s vyhotovením záborového elaborátu. Potřebný rozsah prací byl proveden na základě místního šetření ze strany zadavatele. Rozsah prací, včetně výkazu výměr a kubatur bude přesně specifikován v projektové dokumentaci stavby, která bude vycházet z průzkumu na místě a z geodetického zaměření.

5 6. Rozdělení stavby na stavební objekty a provozní soubory s určením u každého z nich jednotlivě zda jde o opravu či investici (včetně uvedení DM v relevantních případech) Akce je rozdělena na tři stavební objekty: SO 01 stupeň č. XVII SO 02 stupeň č. XVIII SO 03 štěrková přepážka č. XIX Rozsah prací je znázorněn v bodě č. 6. Výkresy z původní PD. Popis rozsahu prací viz. bod 5. Návrh technického řešení. 7. Odůvodnění účelnosti veřejné zakázky v souladu s 156 zákona č.137/2006 Sb. o veřejných zakázkách, ve znění pozdějších předpisů a ust. 2 vyhlášky č. 232/2012 Sb. - Popis potřeb, které mají být splněním veřejné zakázky naplněny, Opravami dojde k prodloužení životnosti zděných částí konstrukce na vodním toku Hartský potok. Odtěžením říčního nánosu z prostoru nad štěrkovou přepážkou dojde k obnovení funkce sedimentačního prostoru, kdy nově zachycený sediment nebude zanášet odtěženou část Hartského potoka v intravilánu města Dvůr Králové nad Labem. Realizací akce budou splněny povinnosti správce vodního toku. - Popis předmětu veřejné zakázky, Předmětem veřejné zakázky je oprava kamenných částí stávající úpravy Hartského potoka a odtěžení říčního nánosu. Cílem realizace opravných prací je zabezpečení stability a trvanlivosti konstrukcí a zabránění další degradace opevnění koryta toku vč. zajištění bezpečnosti při zachování stávajících parametrů. - Popis vzájemného vztahu předmětu veřejné zakázky a potřeb zadavatele, Uskutečněním akce dojde k zajištění stability a provozuschopnosti stávajícího zdiva a zabrání se další degradaci opevnění. Odtěžením říčního materiálu z prostoru nad štěrkovou přepážkou, bude obnoven sedimentační prostor na vodním toku. Říční materiál nebude zanášet odtěženou část Hartského potoka v intravilánu města Dvůr Králové nad Labem. Rizika nerealizace veřejné zakázky, snížení kvality plnění, vynaložení dalších finančních nákladů, Při nerealizaci opravy bude docházet k splavování říčního materiálu do intravilánu města Dvůr Králové nad Labem. Zde bude docházet k usazování sedimentu, vzniku nánosů. Akce má logickou návaznost na dokončení odtěžení nánosů v roce U stávající stavby by došlo k porušení stability kamenné konstrukce. - - Předpokládaný termín splnění veřejné zakázky, Rok Další informace odůvodňující účelnost veřejné zakázky. Účelnost opravy se projeví prodloužením životnosti konstrukcí vč. snížení budoucích nákladů na opravy. Vytěžením sedimentu nad štěrkovou přepážkou dojde k ochraně intravilánu města Dvora Králové nad Labem před brzkým vznikem nánosů v Hartském potoce. 8. Požadavky na celkové urbanistické a architektonické řešení stavby a požadavky na stavebně technické řešení stavby, na tepelně technické vlastnosti stavebních konstrukcí, odolnost a zabezpečení z hlediska požární a civilní ochrany, souhrnné požadavky na plochy a prostory, apod. Navržená akce nevyžaduje urbanistické a architektonické řešení stavby a není potřeba posuzovat tepelně technické vlastnosti stavebních konstrukcí ani odolnost a zabezpečení z hlediska požární a civilní ochrany.

6 Rozsah prací bude přesně specifikován v projektové dokumentaci stavby a ve výkazu výměr a kubatur. Od rozsahu předpokládaného v tomto záměru se může lišit. 9. Územně technické podmínky pro přípravu území, včetně napojení na rozvodné a komunikační sítě a kanalizaci, rozsah a způsob zabezpečení přeložek sítí, napojení na dopravní infrastrukturu, vliv stavby, provozu nebo výroby na životní prostředí, zábor zemědělského a lesního půdního fondu, apod. Stavba nevyžaduje žádné napojení na inženýrské sítě, nepředpokládá se dočasný ani trvalý zábor ZPF a LPF. Při zpracování PD dojde ke zjištění existence a zakreslení polohy nadzemních a podzemních sítí, v případě jejich výskytu v prostoru stavby budou zhotovitelem akce zaměřeny. Dále budou v rámci PD projednány souhlasy správců s pracemi v ochranném pásmu těchto sítí a do PD budou zapracovány případné podmínky a připomínky. Zhotovitel si na svoje náklady zajistí vytyčení sítí dotčených stavbou, za případné poškození ponese odpovědnost zhotovitel. Dále v projektové dokumentaci budou projednány pozemky dotčené stavbou, tj. pozemky pro staveniště vč. zařízení, přístupy apod. Vyjádření majitelů pozemků budou součástí dokladové části PD, případné podmínky budou zapracovány. 10. Požadavky na zabezpečení budoucího provozu (užívání) stavby energiemi, vodou, pracovníky, apod. a předpokládanou výši finančních potřeb jak provozu, tak i reprodukce pořízeného majetku a zdroje jejich úhrady v roce následujícím po roce uvedení stavby do provozu Akce nebude mít žádné budoucí provozní požadavky, vyjma běžné pravidelné údržby. 11. Vliv stavby na životní prostředí Realizace akce nebude mít negativní vliv na životní prostředí při dodržování následujících opatření: Zhotovitel zajistí ochranu povrchových a podzemních vod před jejich znehodnocením dalšími látkami, které nejsou odpadními vodami (ropné deriváty, chemikálie, tuky, atd.) Všechny stroje a mechanismy musí být v řádném technickém stavu, prosté úkapů olejů a pohonných hmot. Zhotovitel je povinen během prací zajišťovat pořádek na pracovišti a neznečišťovat veřejná prostranství, nezatěžovat jej nadměrným hlukem a v co největší míře šetřit stávající zeleň. Zhotovitel bude důsledně dodržovat použití vymezených ploch a po ukončení všech prací je uvede do původního stavu a předá jejich majitelům. Související práce nebudou mít kromě dočasného zákalu vody v nádrži a korytě negativní vliv na životní prostředí. Možné je krátkodobé zatížení hlukem v okolí staveniště. Hluková zátěž po dobu výstavby bude pokud možno minimalizována a nepřekročí přípustné denní limity. Negativní účinky akce po jejím dokončení se rovněž nepředpokládají. Realizací akce nedojde k zásahu do oblasti CHKO a EVL. 12. Majetkoprávní vztahy doložené snímkem pozemkové mapy a výpisem z katastru nemovitostí Majetkoprávní vztahy jsou doloženy snímkem z pozemkové mapy a výpisem z katastru nemovitostí (viz příloha). Stavba bude realizována na majetku státu, ke kterému má právo hospodaření Povodí Labe, státní podnik. Číslo DHM a název zůstane beze změny (HARTSKY P: DVUR KRALOVE).

7 Lokalita Dvůr Králové n/l Katastrální LV území Dvůr Králové nad 2424 Labem Vlastník / hospodařit právo Povodí podnik státní Labe, č. pozemku Způsob dotčení 3802/1 Odtěžení a odvoz říčního nánosu, oprava kamenných zdí P.p.č. 3519/3 a 3522/2 v k.ú. Dvůr Králové nad Labem jsou v majetku města Dvůr Králové nad Labem. Jedná se o sousední pozemky, které budou dotčeny akcí. V případě p.p.č. 3519/3 v k.ú. Dvůr Králové nad Labem bude využita lesní cesta. V projektové dokumentaci budou projednány pozemky dotčené stavbou, tj. pozemky pro staveniště vč. zařízení, přístupy apod. Vyjádření majitelů (nájemců) pozemků a jejich případné podmínky budou zapracovány. Stav dotčených pozemků zhotovitel stavby doloží pasportem a fotodokumentací provedenou před zahájením a po dokončení stavebních prací. V rámci projektové dokumentace bude vyhotoven majetkoprávní elaborát. 13. Závazný a kvalifikovaný propočet nákladů na realizaci stavby s uvedením způsobu stanovení těchto nákladů Závazný a kvalifikovaný propočet nákladů na realizaci stavby bude určen položkovým rozpočtem dle cenové soustavy ÚRS (aktuální cenová úroveň). Předpokládaný náklad stavby v době zpracování záměru opravy tis. Kč. Jedná se o odhad. Při stanovení ceny oprav byly využity ceny z realizace obdobných staveb. 14. Rozhodující projektované parametry ve tvaru (u akcí, které je možno hradit z prostředků dotačních programů) Akce nebude realizována z dotačního programu. 15. Výkresy a schémata určená správcem programu (u akcí, které je možno hradit z prostředků dotačních programů) Akce nebude realizována z dotačního programu. 16. U staveb charakteru rekonstrukcí, modernizací a oprav obsahuje taktéž dokumentaci současného stavu, včetně rozhodujících technicko-ekonomických údajů o provozu (užívání) obnovované kapacity V příloze č. 6 jsou vloženy výkresy z dokumentace Kolaudační operát pro hrazení Hartského potoka v letech (archiv 1M 2B LP/15). Jedná se o původní technické řešení. V roce 1968 byla vypracována PD Hrazení Hartského potoka I investor Státní lesy, p. ř. H. K. (archiv 1M 2B LP/17), která byla posléze realizována. Přikládáme výkresy z 1. PD (lepší názornost). Obě dokumentace jsou k nahlédnutí na Povodí Labe, státní podnik, provozní středisko Dvůr Králové nad Labem Doplňující informace Při zpracování PD dojde ke zjištění existence a zakreslení polohy nadzemních a podzemních sítí. V případě jejich výskytu v prostoru stavby budou zhotovitelem akce zaměřeny na vlastní náklady. Dále budou v rámci PD projednány souhlasy správců s pracemi v ochranném pásmu těchto sítí a do PD budou zapracovány případné podmínky a připomínky. Dále v projektové dokumentaci budou projednány pozemky dotčené stavbou, tj. pozemky pro staveniště vč. zařízení, přístupy apod. Vyjádření majitelů (nájemců) pozemků budou součástí dokladové části PD, případné podmínky budou zapracovány. V rámci přípravy projektové dokumentace bude akce kladně projednána s dotčenými orgány. Zápis z výrobního výboru, vyjádření orgánů státní správy, majitelů (nájemců) dotčených pozemků a správců inženýrských sítí budou součástí dokladové části PD.

8 Před zahájením prací provede zhotovitel pasportizaci (fotodokumentaci, popis) dotčených pozemků (a případně okolních objektů). Po dokončení stavebních prací budou tyto uvedeny do původního stavu a protokolárně předány majitelům (nájemcům). Pasport a protokoly zhotovitel předá při předání stavby objednateli. Při provádění nesmí dojít k poškození opevnění, okolních nemovitostí a dalších částí vodního díla, případně porostů vyskytujících se v blízkosti stavby. Projektová dokumentace bude obsahovat projednání možnosti odlovu rybí osádky s MO ČRS a případný odlov rybí osádky zajistí zhotovitel akce. 18. Přílohy 1 Situace M 1 : Situace M 1 : Katastrální mapa M 1: Fotodokumentace 5 Rozbor sedimentu 6 Výkresy z původní PD, Rozdělení SO 7 Výpis vlastníků z katastru nemovitostí

9

10 PŘÍLOHA Č. 1 SITUACE 1:

11 PŘÍLOHA Č. 2 SITUACE 1:

12 PŘÍLOHA Č. 3 KATASTRÁLNÍ MAPA 1 : 5 000

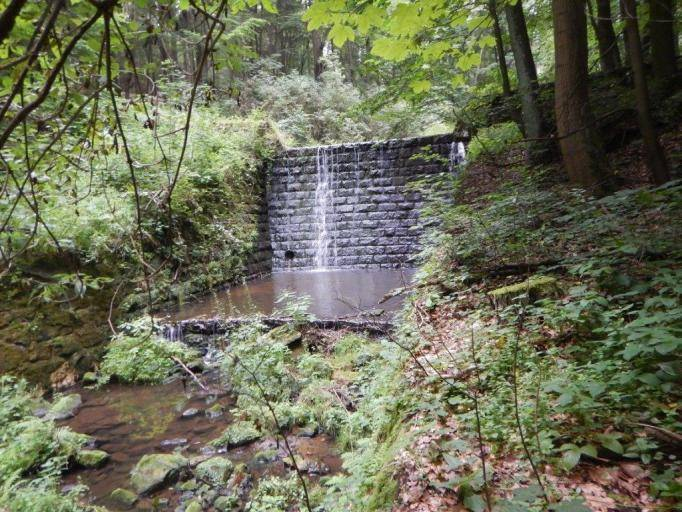

13 PŘÍLOHA Č. 4 FOTODOKUMENTACE SO 03 Štěrková přepážka č. XIX SO 03 Vývar pod štěrkovou přepážkou č.xix SO 03 Říční nános nad štěrkovou přepážkou SO 02 Stupeň č. XVIII SO 03 Pohled na štěrkovou přepážku č. XIX SO 02 Rozpadlé zdivo nad stupněm č. XVIII

14 SO 02 Pohled na levobřežní zeď SO 02 Zavázání stupně do terénu SO 01 Chybějící opevnění nad kamenným prahem č. XVII SO 01 Ukončení levobřežní zdi SO 01 Kamenný stupeň č. XVII

15 PŘÍLOHA Č. 5 ROZBOR SEDIMENTŮ

16

17

18

19

20

21

22

23 PŘÍLOHA Č. 6 VÝKRESY Z PŮVODNÍ PD, ROZDĚLENÍ SO

24

25

26

27 PŘÍLOHA Č. 7 VÝPIS VLASTNÍKŮ Z KATASTRU NEMOVITOSTÍ
