MECHANIZAČNÍ PROSTŘEDKY PRO ROZMETÁNÍ TUHÝCH MATERÁLŮ

Transkript

1 MECHANIZAČNÍ PROSTŘEDKY PRO ROZMETÁNÍ TUHÝCH MATERÁLŮ Zemědělské stroje a zařízení Opravář zemědělských strojů Druhý Ing. Dagmar Kuběnová

2 Prohlášení Druhý Prohlašuji, že jsem tento výukový materiál vypracovala samostatně, a to na základě poznatků získaných praktickými zkušenostmi z pozice učitele ve Střední odborné škole Josefa Sousedíka Vsetín, a za použití níže uvedených informačních zdrojů a literatury. Tento výukový materiál byl připravován se záměrem zkvalitnit a zefektivnit výuku minimálně v 5 vyučovacích hodinách. Ve Vsetíně dne podpis autora

3 OBSAH: 4. MECHANIZAČNÍ PROSTŘEDKY PRO ROZMETÁNÍ TUHÝCH MATERIÁLŮ 4.1 ROZMETADLA TUHÝCH STATKOVÝCH HNOJIV BUBNOVÉ ROZMETACÍ ÚSTROJÍ S VODOROVNÝM USPOŘÁDÁNÍM ROZMETACÍCH BUBNŮ BUBNOVÉ ROZMETACÍ ÚSTROJÍ SE SVSISLÝM A ŠIKMÝM USPOŘÁDÁNÍM ROZMETACÍCH BUBNŮ ROZMETADLA PRO HORSKÉ PODMÍNKY REGULACE DÁVKY 4.2 ROZMETADLA TUHÝCH PRŮMYSLOVÝCH HNOJIV TALÍŘOVÉ ROZMETACÍ ÚSTROJÍ ODSTŘEDIVÉ ROZMETACÍ ÚSTROJÍ PNEUMATICKÉ ROZMETACÍ ÚSTROJÍ REGULACE DÁVKY HRANIČNÍ HNOJENÍ 4.3 BEZPEČNOST A OCHRANA ZDRAVÍ PŘI ROZMETÁNÍ TUHÝCH MATERIÁLŮ

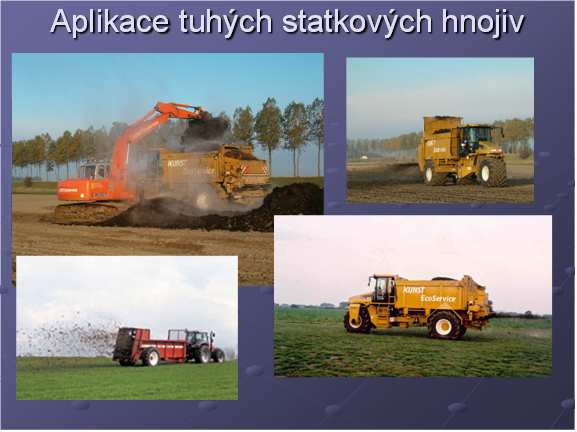

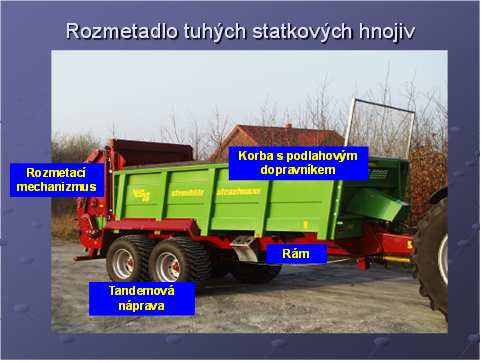

4 prostřednictvím využití ICT je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 4. MECHANIZAČNÍ PROSTŘEDKY PRO ROZMETÁNÍ TUHÝCH MATERIÁLŮ PREZENTACE: STROJE PRO APLIKACI TUHÝCH STATKOVÝCH HNOJIV Stroje pro aplikaci tuhých statkových hnojiv 4.1 ROZMETADLA TUHÝCH STATKOVÝCH HNOJIV Rozmetadla tuhých statkových hnojiv jsou speciální stroje určené k rozmetání chlévského hnoje nebo kompostu po poli. Nejčastěji jsou návěsné, mohou však být také přívěsné nebo samojízdné. Hlavní části tvoří: podvozek s převody, dopravník hnojiva, rozmetací ústrojí.

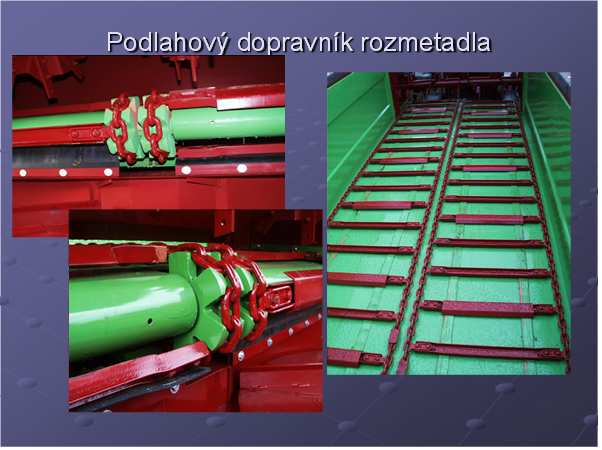

5 Dopravník hnojiva tvoří pohyblivé dno, jehož rychlost posuvu lze měnit. Nejčastěji se při konstrukci pohyblivého dna používá lištový řetězový dopravník. Rozmetací ústrojí může být: - bubnové - s vodorovnou osou otáčení - se svislou osou otáčení - lopatkové. Lopatkové rozmetací ústrojí je možné použít i pro vápnění nebo rozmetání vyšších dávek průmyslových hnojiv. Rozmetací buben je hřídel s rozmetacími lopatkami, uspořádanými do tvaru šroubovice. Velikost dávky hnojiva se seřizuje pojezdovou rychlostí stroje a polohou dávkovacího ústrojí stroje.

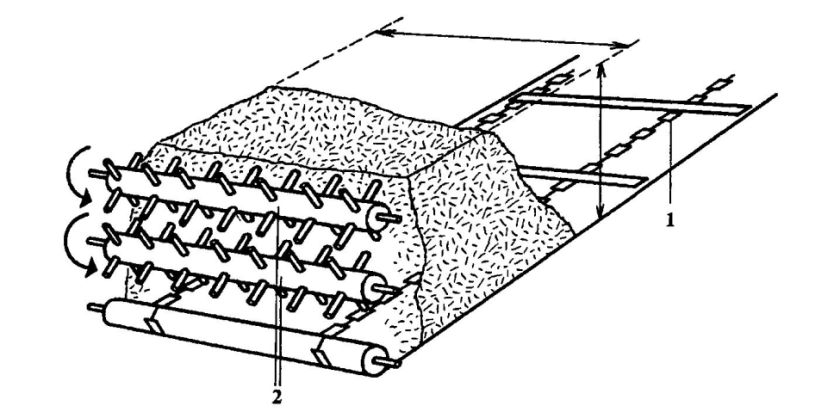

6 4.1.1 BUBNOVÉ ROZMETACÍ ÚSTROJÍ S VODOROVNÝM USPOŘÁDÁNÍM ROZMETACÍCH BUBNŮ Obr. Bubnové rozmetací ústrojí s vodorovným uspořádáním rozmetacích bubnů 1- lištový dopravník 2- rozmetací bubny

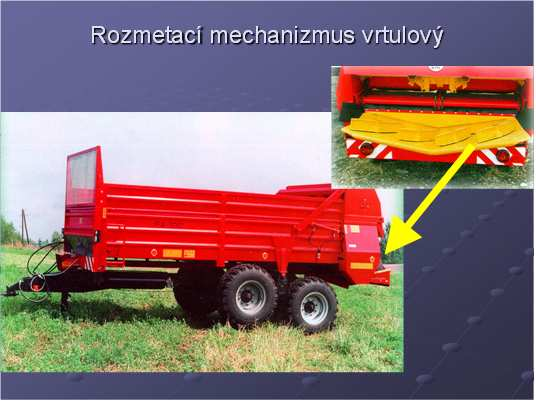

7 Rozmetadlo je určené pro přepravu a rozmetání statkových hnojiv, drůbežího trusu a kompostů a dopravu sypkých a tuhých materiálů.

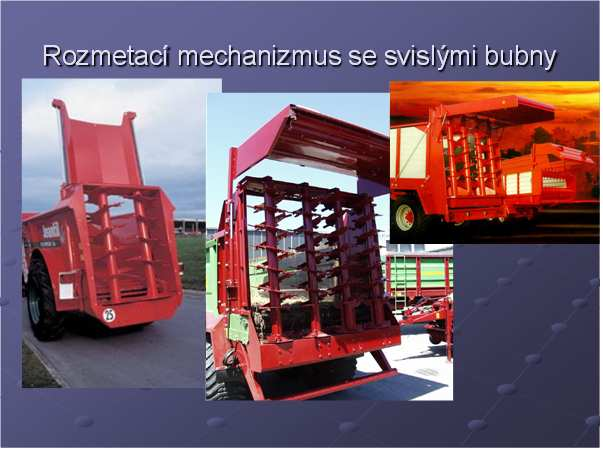

8 4.1.2 BUBNOVÉ ROZMETACÍ ÚSTROJÍ SE SVSISLÝM A ŠIKMÝM USPOŘÁDÁNÍM ROZMETACÍCH BUBNŮ

9 Rozmetadla tuhých materiálů

10 4.1.3 ROZMETADLA PRO HORSKÉ PODMÍNKY Pohon podlahového dopravníku Rohatko-západkový mechanizmus Mechanická převodovka Rotační hydromotor Pohon musí umožňovat změnu rychlosti dopravníku pro nastavování dávky.

11 4.1.4 REGULACE DÁVKY Regulace dávky: Rychlostí posuvu dopravníku Pojezdovou rychlostí Dávku může ovlivnit výška vrstvy a nebo kvalita (objemová hmotnost) hnoje. Kvalita hnoje se projevuje u rozmetadel s horizontálními bubny, kde se rozmetá stále stejně vysoká vrstva.

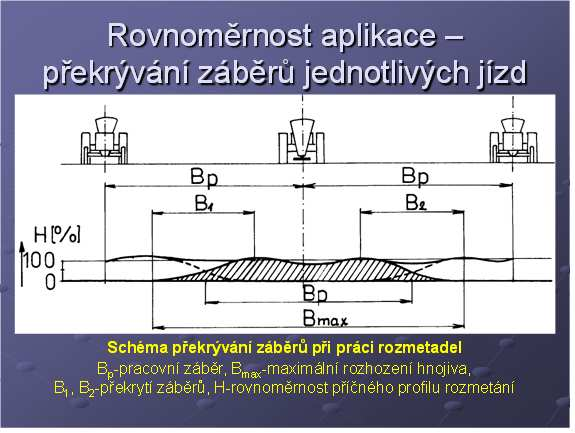

12

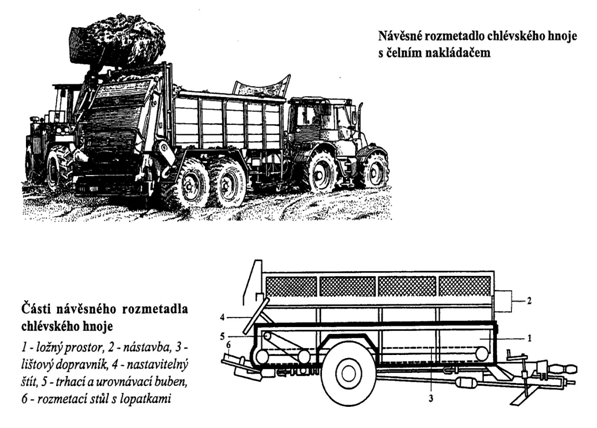

13 KONTROLNÍ OTÁZKY A ÚKOLY 1. JAKÉ TYPY KONSTRUKCE ROZMETACÍHO ÚSTROJÍ ROZMETADEL NA TUHÁ STATKOVÁ HNOJIVA SE POUŽÍVAJÍ? 2. JAK SE REGULUJE DÁVKA U ROZMETADEL TUHÝCH STATKOVÝCH HNOJIV? 3. POPIŠTE ČÁSTI NÁVĚSNÉHO ROZMETADLA CHLÉVSKÉHO HNOJE.

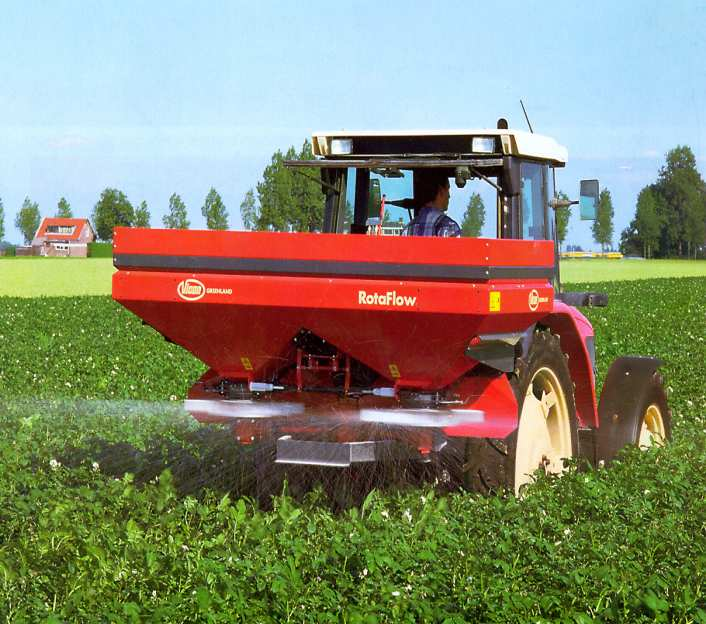

14 prostřednictvím využití ICT je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í 4.2 ROZMETADLA TUHÝCH PRŮMYSLOVÝCH HNOJIV PREZENTACE: STROJE PRO APLIKACI TUHÝCH PRŮMYSLOVÝCH HNOJIV Stroje pro aplikaci tuhých průmyslových hnojiv Průmyslová hnojiva mohou mít jak formu prášku, formu krystalů, tak i formu granulí. Rozmetadla průmyslových hnojiv jsou určena k rozmetání nejrůznějších druhů průmyslových hnojiv na široko nebo do řádků. Hlavní části tvoří podvozek s převody, zásobník a rozmetací ústrojí, které může u rozmetadel tuhých průmyslových hnojiv být: talířové, vyhrnovací, odstředivé, pneumatické. Dle konstrukce podvozku rozlišujeme: - návěsná, - přívěsná, - nesená a - samojízdná rozmetadla nebo - speciální jednoúčelové stroje, kdy nesená rozmetadla jsou na tříbodovém závěsu traktoru. Samojízdná rozmetadla mají adaptéry na nákladní automobily.

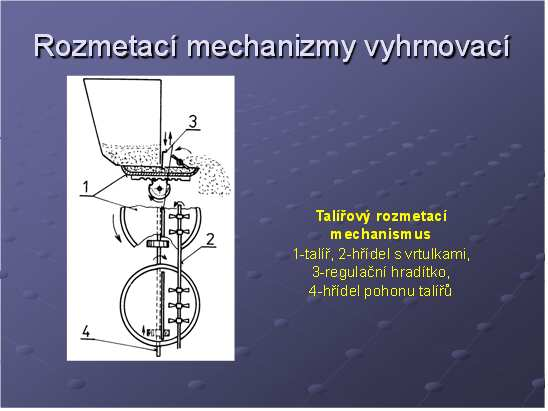

15 4.2.1 TALÍŘOVÉ ROZMETACÍ ÚSTROJÍ Talířové rozmetací ústrojí (tzv. vyhrnovací) se nazývá podle talíře se svislou osou otáčení, ze kterého se hnojivo vyhrnuje. Šířka záběru je téměř stejná jako šířka rozmetadla, a proto se s výhodou používá pro přihnojování řádkových kultur. Dávka se pak nastavuje polohou v zásobníku nad talířem.

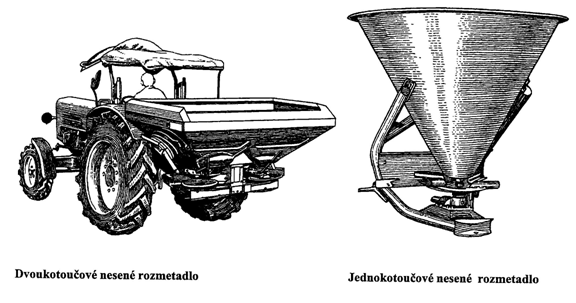

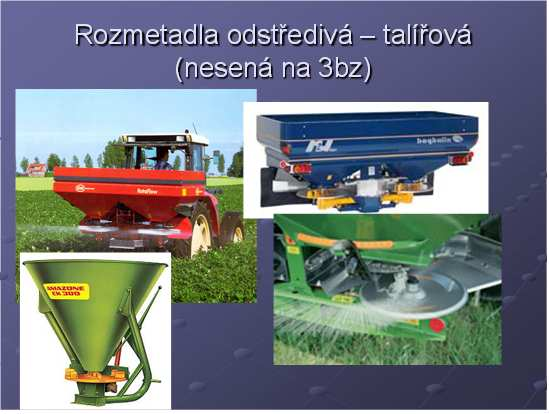

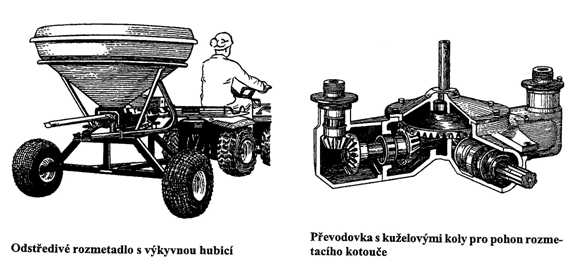

16 4.2.2 ODSTŘEDIVÉ ROZMETACÍ ÚSTROJÍ Rozhazuje hnojivo do větší šířky. Rozdělení podle konstrukce: - Rozmetací ústrojí kotoučové - Rozmetací ústrojí s kyvnou hubicí Kotouče bývají umístěny jeden nebo dva vedle sebe. Velikost rozmetané dávky závisí na pojezdové rychlosti a rychlosti otáčení kotoučů. U odstředivých a talířových rozmetacích ústrojí je dodávané množství hnojiva stálé, protože závisí na hmotnosti hnojiva v zásobníku. Pro aplikaci vápenatých hnojiv se doplňuje odstředivé rozmetadlo šnekovým rozmetacím ústrojím.

17 Obr. Schéma odstředivého rozmetadla tuhých průmyslových hnojiv s vodorovným rozmetacím kotoučem: 1 zásobník, 2 šoupátko, 3 podávací zařízení, 4 vodorovný kotouč, 5 lopatky, 6 svislý hřídel otáčení.

18

19

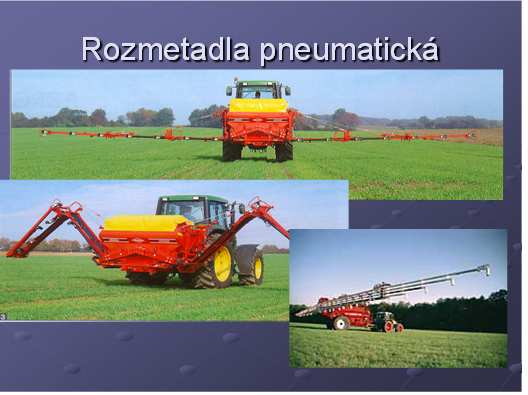

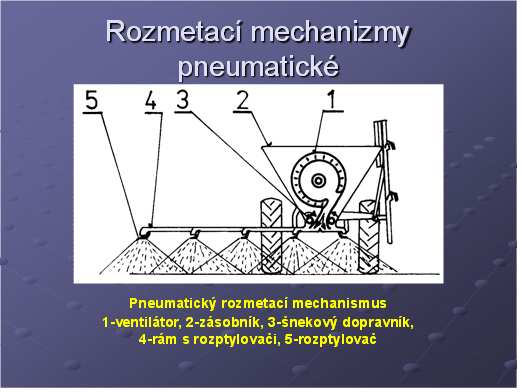

20 4.2.3 PNEUMATICKÉ ROZMETACÍ ÚSTROJÍ Pneumatické rozmetací ústrojí využívá k rozmetání proud vzduchu. Jedině pneumatické rozmetací ústrojí může měnit množství, které se dostává ze zásobníku do rozmetacího ústrojí.

21

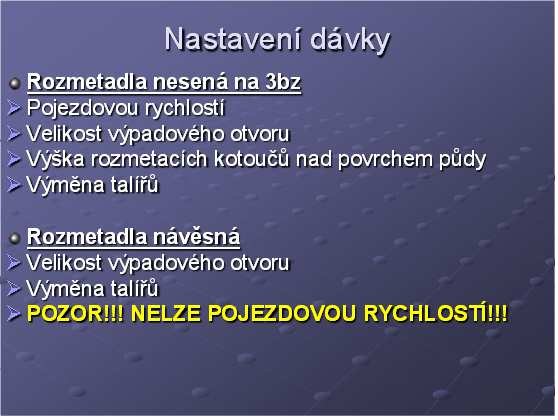

22 4.2.4 REGULACE DÁVKY HRANIČNÍ HNOJENÍ Hraniční rozmetání se používá při práci na okraji pozemku. Výměnou rozmetacích kotoučů, nastavením lopatek nebo použitím clony se říčka záběru ohraničí tak, aby nedocházelo k úletu hnojiva na sousední pozemek.

23 Obr. Hraniční rozmetání s využitím usměrňovací clony rozmetání Obr. Schéma hraničního na okraji pozemku

24 prostřednictvím využití ICT je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í PREZENTACE: VYUŽITÍ ROZMETADEL PRŮMYSLOVÝCH HNOJIV VYUŽITÍROZMETADEL PRŮMYSLOVÝCH HNOJIV Využíváme je v zemědělstvípro hnojenípůdy a zemědělských plodin 4.3 BEZPEČNOST A OCHRANA ZDRAVÍ PŘI ROZMETÁNÍ TUHÝCH MATERIÁLŮ Nastupování a vystupování do/z kabiny stroje: Riziko plynoucí z nevhodné konstrukce a povrchové úpravy stupaček v provedení bez madel, riziko poranění při pádu z výšky nebo úderu o konstrukci stroje. Opravy a údržba strojů při vypnutém pohonu: Riziko uklouznutí, pádu nářadí, poranění o ostré hrany, poranění úlomky odletujícími při odsekávání nebo při narážení součástí (zejména pokud nejsou použity ochranné brýle), riziko vzniku často i smrtelných úrazů při přiražení nebo přimáčknutí nezajištěnou částí stroje. Manipulace na ložné ploše, s bočnicemi a s materiálem u stroje: Riziko přiskřípnutí nebo přiražení končetiny, pádů z ložné plochy, zavalení nebo zasypání uvolněnými materiály. Výstup a sestup na/z ložné či pracovní plochy nebo prostoru: Pády s rizikem přejetí při naskakování a seskakování ze stroje za jízdy. Připojování, odpojování a přestavování strojů: Riziko přiražení ruky nebo nohy, udeření ojí vozu, zhmoždění prstů při práci bez ochranných rukavic. Startování motoru, řízení a jízda strojů: Riziko přejetí při couvání či startování,při uvedení stroje do pohybu bez výstražného signálu, při jízdě na svažitém terénu či při převrácení stroje, úder neupevněným předmětem v kabině, úder o volant, nežádoucí spuštění stroje při opravě. Opravy, údržba a čištění stroje za chodu: Riziko zachycení nebo stržení části těla při odstraňování namotaného nebo nahromaděného materiálu, zachycení uvolněného oděvu rotující částí stroje, úder pohybující se částí stroje. Samovolné rozjetí stroje: Riziko přejetí, zachycení nebo přiražení k jinému stroji nebo k části stavby po odpojení přípojného stroje, při nedostatečném zajištění zaparkovaného stroje či roztahování dvou vozidel. Otevírání a zavírání dveří kabiny stroje: Riziko úrazů způsobených druhou osobou i samotnou obsluhou.

25 Rizika při pracovních činnostech I N V E S T I C E D O R O Z V O J E V Z D Ě L Á V Á N Í - Rozmetadla statkových hnojiv Hlavní rizika: Během čištění korby rozmetadla při spuštěném motoru a zapnutém kloubovém hřídeli, při odstraňování provázků ze slámy z rozmetacího ústrojí (pořezání), při kontaktu pokožky s hnojivem (riziko infekce). -Rozmetadla průmyslových hnojiv Hlavní rizika: Při připojování a odpojování, při zasažení očí osoby stojící za rozmetadlem odletujícím hnojivem (riziko podráždění), při kontaktu pokožky s hnojivem (riziko alergie). KONTROLNÍ OTÁZKY A ÚKOLY 1. KTERÝ TYP ROZMETACÍHO ÚSTROJÍ JE NEJROZŠÍŘENĚJŠÍ U ROZMETADEL NA TUHÁ PRŮMYSLOVÁ HNOJIVA? 2. VYSVĚTLETE POJEM HRANIČNÍ HNOJENÍ. 3. V ČEM SPOČÍVAJÍ HLAVNÍ ZÁSADY OCHRANY ZDRAVÍ PŘI ROZMETÁNÍ TUHÝCH MATERIÁLŮ 4. OBJASNĚTE HLAVNÍ RIZIKA PŘI PRÁCI S ROZMETADLY TUHÝCH STATKOVÝCH A TUHÝCH PRŮMYSLOVÝCH HNOJIV.

26 Seznam literatury 1. KOLOMAZNÍK, M.: Stroje a zařízení, 1. vydání, Institut výchovy a vzdělávání Ministerstva zemědělství České republiky, Praha 2001, str.60-64, ISBN NEUBAUER, K. et al.: Stroje pro rostlinnou výrobu. SZN Praha, 1989, 716 s. ISBN PÁLTIK, J. et al.: Stroje pre rastlinnú výrobu obrábanie pôdy, sejba. SPU Nitra, 4. ROH, J., KUMHÁLA, F., HEŘMÁNEK, P.: Stroje používané v rostlinné výrobě. Credit, Praha, 2000, 296 s. ISBN , 241 s. ISBN RYBKA, A., ŠŤASTNÝ, M.: Precizní zemědělství. ÚZPI Praha, 1999, 52 s. ISBN Využité internetové zdroje 1. /Výzkumný ústav bezpečnosti práce, v.v.i./ 2. /HZS ČR/ 3. /Ministerstvo zemědělství České republiky/ 4. /KEZ, o.p.s./ 5. /ABCERT, GmBH/ 6. /Mezinárodní organizace IFOAM/ 7. /Státní zemědělský intervenční fond SZIF/ /Mendelova univerzita Brno/ /Česká zemědělská univerzita Praha/
