1 Podlahy CZ leden 2013 Podlahy

2 Úvod Jednou z nejdůležitějších konstrukcí ve stavebním objektu jsou podlahy jakožto lícová povrchová úprava nosné stropní konstrukce, která slouží k přenášení užitného zatížení a zároveň tvoří podklad pro finální povrchovou úpravu v interiéru. Na podlahové konstrukce jsou kladeny nároky jak statické, tak akustické a estetické. Pod slovem Podlaha je myšleno souvrství různých typů a tlouštěk materiálů. Podlahové souvrství je pokládáno na nosnou konstrukci stropu nebo základové desky. Nejprve je aplikována tepelná a akustická deska z minerální vlny, na kterou se provádí litá nebo suchá podlaha. Na tuto podlahovou vrstvu se následně aplikují finální povrchové pochozí, případně pojízdné vrstvy. Obsah podlahy Úvod 2 Možnosti aplikace izolace Knauf Insulation 3 Těžké plovoucí podlahy 4 Lehké plovoucí podlahy 6 Roštové podlahy 8 Doporučené izolace Knauf Insulation 9 Izolace proti nepříjemnému hluku 10 Pokud je třeba, provede se pod akustickou desku z minerální izolace nivelace nosné konstrukce a to buď pomocí suchého podsypu nebo samonivelační stěrky. Do skladby podlahy lze zakomponovat různé rozvody, instalace a i v poslední době velmi rozšířený systém podlahového vytápění. Pro efektivní využití této technologie je nezbytná dostatečná tloušťka tepelné izolace, která zajistí přenos tepla tam, kam je potřeba, tj. do interiéru. Z pohledu statiky a únosnosti podlahy je potřeba, aby zatížení, které bude na podlahu přenášeno, snesla i vlastní nosná konstrukce. Suché i lité podlahy lze dimenzovat pro běžné použití v obytných budovách (150 kg/m 2 ) i pro zatížení například ve výstavních prostorách (500 kg/m 2 ). Tloušťka aplikovaného izolantu je závislá na upřednostňování požadavků akustických nebo tepelně-technických. Z pohledu akustického je postačující pod suché podlahy tloušťka izolace 20 mm, pod lité podlahy je postačující tloušťka izolace 40 mm. Z pohledu tepelně technického se volí tloušťka izolace podle požadavku ČSN Podlahové vrstvy provedené na akustické a tepelně-izolační desce jsou prováděny jako plovoucí a je nutné je oddělit od okolních svislých konstrukcí. Bez tohoto oddělení může docházet k přenosu impulzů (kroků) z této plovoucí podlahové desky do svislých konstrukcí (stěn) a tím dochází k přenosu hluku z podlahy do stěn a v podstatě ke zvýšení hlučnosti v interiéru. 2

3 Možnosti aplikace izolace Knauf Insulation Výrobky z kamenné minerální vlny od Knauf Insulation jsou vhodné pro různé konstrukční varianty a mohou dosahovat různých stupňů tepelně-izolačních, zvukově-izolačních a požárně-bezpečnostních vlastností. Každý výrobek má jiné unikátní vlastnosti, které ho předurčují do konkrétní aplikace. Proto je důležité vybrat ten správný výrobek pro těžkou nebo lehkou plovoucí podlahu. Těžká plovoucí podlaha Lehká plovoucí podlaha Roštová podlaha produkty KNAUF INSULATION Produkty pro plovoucí podlahy od Knauf Insulation vyráběné z kamenné minerální vlny jsou především odolné vůči ohni a zachovávají si při nadměrném namáhání svoji tvarovou stálost. Původní surovinou pro výrobu kamenné vlny je kámen. Jde o tvrdší izolace, které vynikají dlouhodobou tvarovou stálostí a vynikajícími mechanickými vlastnostmi po celou dobu životnosti. Jako zvukově-izolační výplň roštových podlah jsou vhodné produkty Knauf Insulation ze skelné minerální vlny vyráběné s ECOSE Technology. Jde o materiály, které mají velmi dobré až nadstandardní tepelně-izolační vlastnosti, jsou bez formaldehydu, fenolu, akrylátu, bez přidaných barviv. Původní surovinou pro výrobu skelné vlny je recyklované sklo. 3

4 Těžké plovoucí podlahy Nášlapná vrstva estetický vzhled, funkční požadavky Separační podložka Roznášecí vrstva roznáší tlaky přenášené z nášlapné vrstvy Pojistná hydroizolace PE folie Izolace Knauf Insulation dilatační pásek zabraňuje přenosu hluku do navazujících konstrukcí, brání přenosu hluku konstrukcí stěn Izolace Knauf Insulation zvukově-izolační vrstva (kročejová izolace) brání přenosu hluku do okolních konstrukcí a ostatních prostor Vynikající kročejová neprůzvučnost jen 41 db Plošná hmotnost m' 75 a více kg/m 2 Doporučené použití pro provozy: školy, nemocnice, veřejné budovy, průmyslové budovy, byty (v bytech zajišťují vyšší komfort) Roznášecí vrstva armovaný beton, beton, anhydrit Doporučená izolace PTN, PTE, PTS Pro užitné zatížení až 1000 kg/m 2 PVT Minimální doporučená tloušťka izolace 40 mm Těžké plovoucí podlahy Izolace Knauf Insulation PTN PTE PTS Součinitel tepelné vodivosti [W/mK] 0,035 0,036 0,039 Stlačitelnost dle EN [mm] Třída reakce na oheň A1 A1 A1 Užitné zatížení [kg/m 2 ] Doporučené použití Doporučená roznášecí vrstva Dynamická tuhost pro různé tloušťky Těžké plovoucí podlahy v bytové výstavbě s jinou než keramickou lepenou nášlapní vrstvou Armovaný beton, prostý beton min. 60 mm Těžké plovoucí podlahy v bytové výstavbě s lepenou keramickou nášlapní vrstvou nebo ve veřejných budovách s vysokou frekvencí pohybu lidí Prostý beton, Anhydrit (typ a tloušťka dle výrobce) Těžké plovoucí podlahy pro zvýšené zatížení Prostý beton, Anhydrit (typ a tloušťka dle vyrobce) [mm] [MN/m 3 ]

5 Snížení hladiny akustického tlaku kročejového hluku pro různé konstrukce podlah Zlepšení akustických vlastností podlah s použitím izolací Knauf Insulation Železobetonová deska (mm) Plošná hmotnost (kg/m 2 ) L' n,w,eq (db) bez izolace Izolace d L/d B (mm) SD (MN/m 3 ) L w (db) Výsledné hodnoty akustických vlastností podlah L' n,w (db) Hodnoty pro strop s izolací PTN PTE PTS 20/ / / / / / / / / / / / / / / Uvedené hodnoty jsou výpočtové pro železobetonový strop s izolací Knauf Insulation. Zahrnutá je plošná hmotnost betonové roznášecí vrstvy 80 kg/m 2. V případě použití měkkého koberce jako nášlapné vrstvy se výsledky zlepší o 1 db. Použité označení: L n,w,eq (db) ekvivalentní vážená normalizovaná hladina akustického tlaku kročejového zvuku L w (db) vážené snížení hladiny akustického tlaku kročejového zvuku podlahou L n,w (db) vážená normalizovaná hladina akustického tlaku kročejového zvuku s akustickou izolací d L/d B (mm) stlačitelnost, která definuje třídu Cp (d L/d B) SD (MN/m 3 ) třída dynamické tuhosti izolace Vlastnosti izolací Knauf Insulation Nehořlavost bod tání nad 1000 C Akustická izolace schopnost vysoké absorpce a tlumení zvuku Tepelná izolace tepelná vodivost od 0,035 do 0,040 W/mK Trvalá rozměrová stálost Odolnost vůči mikroorganizmům Nenasákavost vlákna jsou hydrofobizována Paropropustnost díky vláknité struktuře je umožněn prostup páry Zdravotní a ekologická nezávadnost Doporučení a tipy Pokládka izolačních desek se provádí na suchý a čistý podklad, případně na nivelovanou lícovou plochu podlahy. Desky minerální izolace je nutné klást na sraz. Do vrstvy lité podlahy lze umístit hadice teplovodního podlahového vytápění. Ve styku vodorovné a svislé konstrukce použít izolační okrajový pásek, který zabraňuje šíření kročejového hluku do svislých částí konstrukce. 5

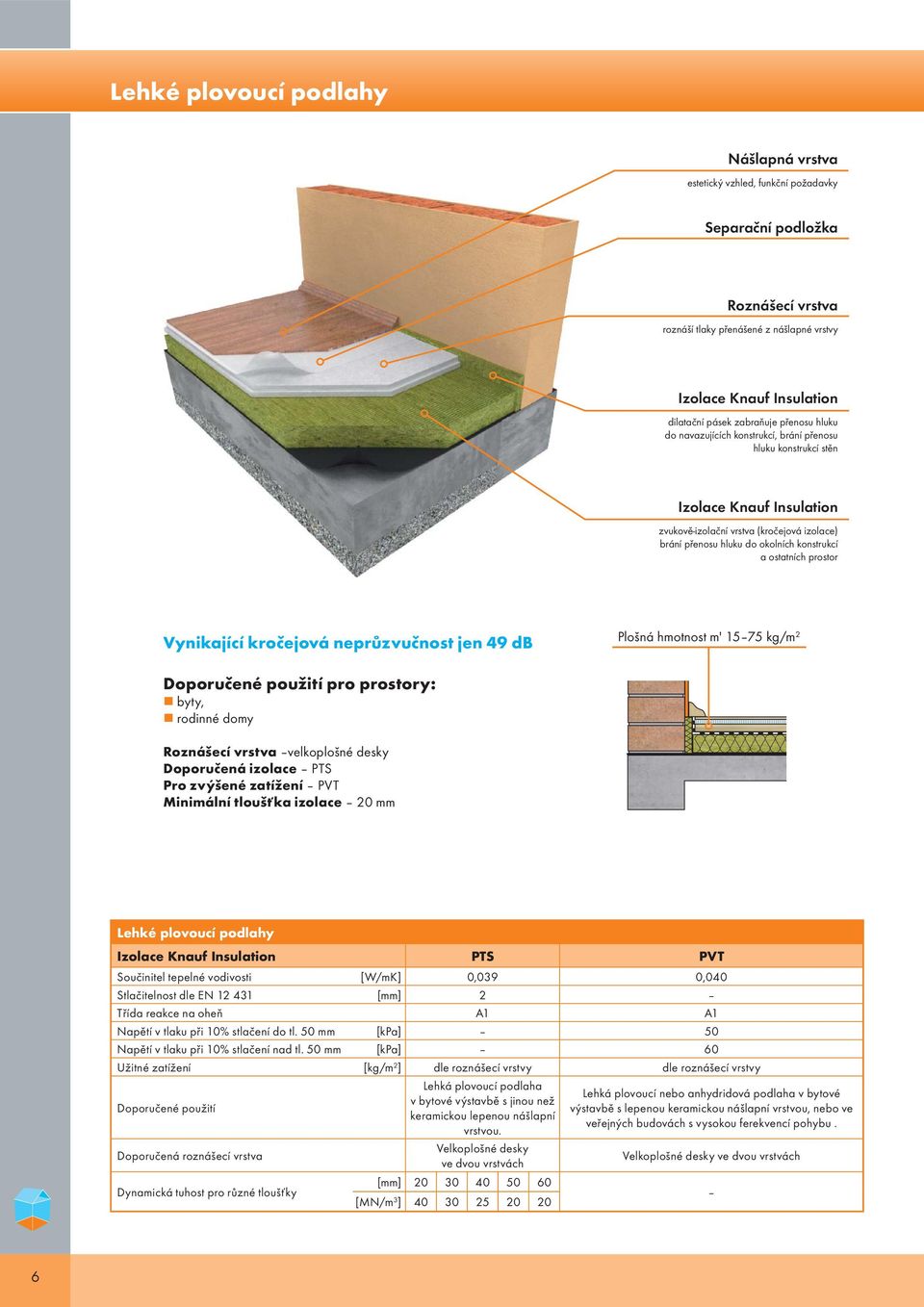

6 Lehké plovoucí podlahy Nášlapná vrstva estetický vzhled, funkční požadavky Separační podložka Roznášecí vrstva roznáší tlaky přenášené z nášlapné vrstvy Izolace Knauf Insulation dilatační pásek zabraňuje přenosu hluku do navazujících konstrukcí, brání přenosu hluku konstrukcí stěn Izolace Knauf Insulation zvukově-izolační vrstva (kročejová izolace) brání přenosu hluku do okolních konstrukcí a ostatních prostor Vynikající kročejová neprůzvučnost jen 49 db Plošná hmotnost m' kg/m 2 Doporučené použití pro prostory: byty, rodinné domy Roznášecí vrstva velkoplošné desky Doporučená izolace PTS Pro zvýšené zatížení PVT Minimální tloušťka izolace 20 mm Lehké plovoucí podlahy Izolace Knauf Insulation PTS PVT Součinitel tepelné vodivosti [W/mK] 0,039 0,040 Stlačitelnost dle EN [mm] 2 Třída reakce na oheň A1 A1 Napětí v tlaku při 10% stlačení do tl. 50 mm [kpa] 50 Napětí v tlaku při 10% stlačení nad tl. 50 mm [kpa] 60 Užitné zatížení [kg/m 2 ] dle roznášecí vrstvy dle roznášecí vrstvy Doporučené použití Doporučená roznášecí vrstva Dynamická tuhost pro různé tloušťky Lehká plovoucí podlaha v bytové výstavbě s jinou než keramickou lepenou nášlapní vrstvou. Velkoplošné desky ve dvou vrstvách [mm] [MN/m 3 ] Lehká plovoucí nebo anhydridová podlaha v bytové výstavbě s lepenou keramickou nášlapní vrstvou, nebo ve veřejných budovách s vysokou ferekvencí pohybu. Velkoplošné desky ve dvou vrstvách 6

7 Snížení hladiny akustického tlaku kročejového hluku pro různé konstrukce podlah Zlepšení akustických vlastností podlah s použitím izolací Knauf Insulation Železobetonová deska (mm) Plošná hmotnost (kg/m 2 ) L' n,w,eq (db) bez izolace Izolace d L/d B (mm) SD (MN/m 3 ) L w (db) Výsledné hodnoty akustických vlastností podlah L' n,w (db) Hodnoty pro strop s izolací PTS 20/ / / / / Uvedené hodnoty jsou výpočtové pro železobetonový strop s akustickou izolací Knauf Insulation PTS. Roznášecí vrstva je z OSB desek o tloušťce min. 25 mm. Použité označení: L n,w,eq (db) ekvivalentní vážená normalizovaná hladina akustického tlaku kročejového zvuku L w (db) vážené snížení hladiny akustického tlaku kročejového zvuku podlahou L n,w (db) vážená normalizovaná hladina akustického tlaku kročejového zvuku s akustickou izolací d L/d B (mm) stlačitelnost, která definuje třídu Cp (d L/d B) SD (MN/m 3 ) třída dynamické tuhosti izolace Vlastnosti izolací Knauf Insulation Nehořlavost bod tání nad 1000 C Akustická izolace schopnost vysoké absorpce a tlumení zvuku Tepelná izolace tepelná vodivost od 0,035 do 0,040 W/mK Trvalá rozměrová stálost Odolnost vůči mikroorganizmům Nenasákavost vlákna jsou hydrofobizována Paropropustnost díky vláknité struktuře je umožněn prostup páry Zdravotní a ekologická nezávadnost Doporučení a tipy Pokládka izolačních desek se provádí na suchý a čistý podklad, případně na nivelovanou lícovou plochu podlahy. Desky minerální izolace je nutné klást na sraz. Pod suchou podlahu lze umístit systém podlahového vytápění. Ve styku vodorovné a svislé konstrukce doporučujeme použít izolační okrajový pásek, který zabraňuje šíření kročejového hluku do svislých částí konstrukce. Správné řešení Nesprávné řešení Vážená stavební neprůzvučnost R w = 51 db R w = 40 db 7

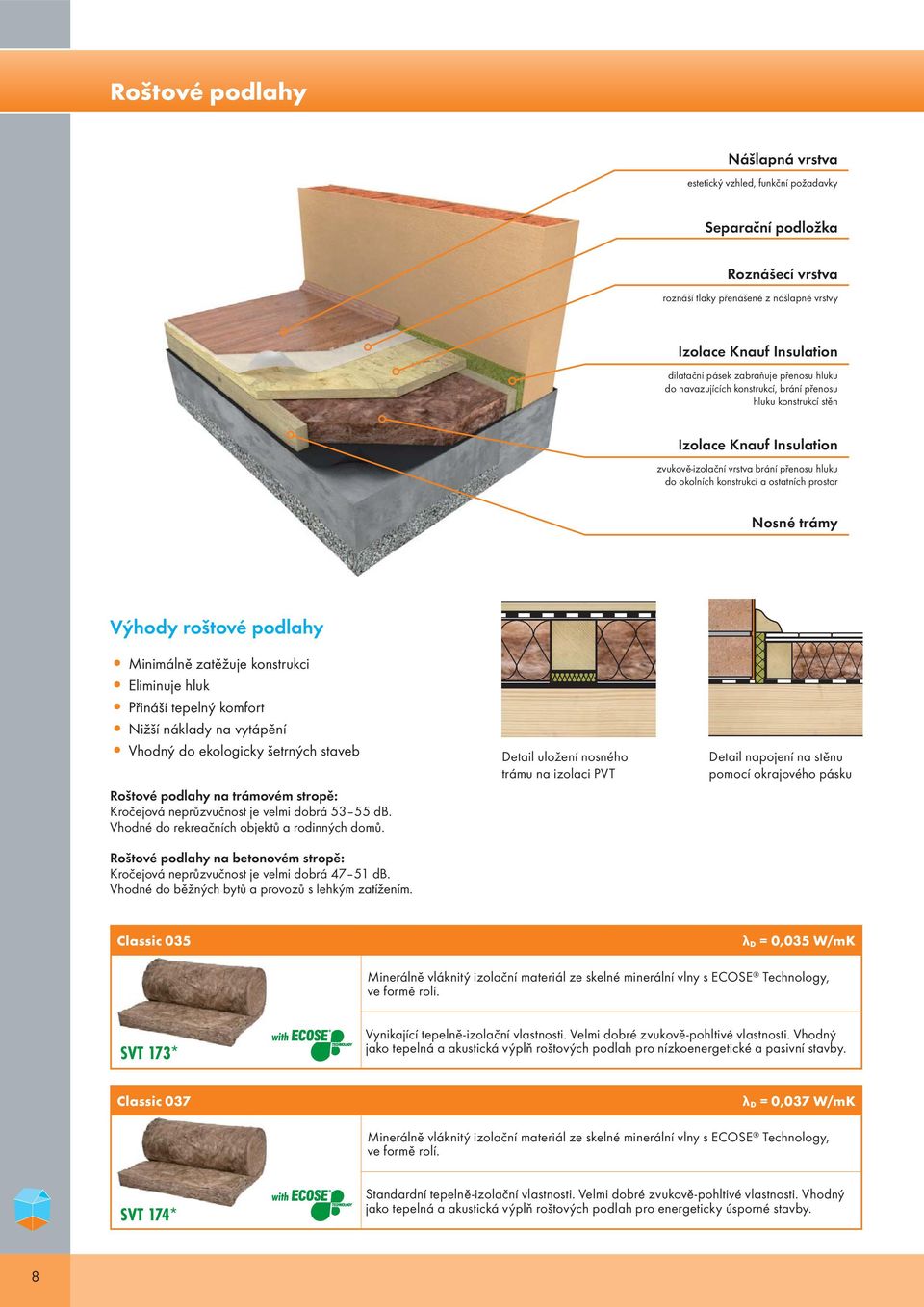

8 Roštové podlahy Nášlapná vrstva estetický vzhled, funkční požadavky Separační podložka Roznášecí vrstva roznáší tlaky přenášené z nášlapné vrstvy Izolace Knauf Insulation dilatační pásek zabraňuje přenosu hluku do navazujících konstrukcí, brání přenosu hluku konstrukcí stěn Izolace Knauf Insulation zvukově-izolační vrstva brání přenosu hluku do okolních konstrukcí a ostatních prostor Nosné trámy Výhody roštové podlahy Minimálně zatěžuje konstrukci Eliminuje hluk Přináší tepelný komfort Nižší náklady na vytápění Vhodný do ekologicky šetrných staveb Roštové podlahy na trámovém stropě: Kročejová neprůzvučnost je velmi dobrá db. Vhodné do rekreačních objektů a rodinných domů. Roštové podlahy na betonovém stropě: Kročejová neprůzvučnost je velmi dobrá db. Vhodné do běžných bytů a provozů s lehkým zatížením. Detail uložení nosného trámu na izolaci PVT Detail napojení na stěnu pomocí okrajového pásku Classic 035 λ D = 0,035 W/mK Minerálně vláknitý izolační materiál ze skelné minerální vlny s ECOSE Technology, ve formě rolí. SVT 173* Vynikající tepelně-izolační vlastnosti. Velmi dobré zvukově-pohltivé vlastnosti. Vhodný jako tepelná a akustická výplň roštových podlah pro nízkoenergetické a pasivní stavby. Classic 037 λ D = 0,037 W/mK Minerálně vláknitý izolační materiál ze skelné minerální vlny s ECOSE Technology, ve formě rolí. SVT 174* Standardní tepelně-izolační vlastnosti. Velmi dobré zvukově-pohltivé vlastnosti. Vhodný jako tepelná a akustická výplň roštových podlah pro energeticky úsporné stavby. 8

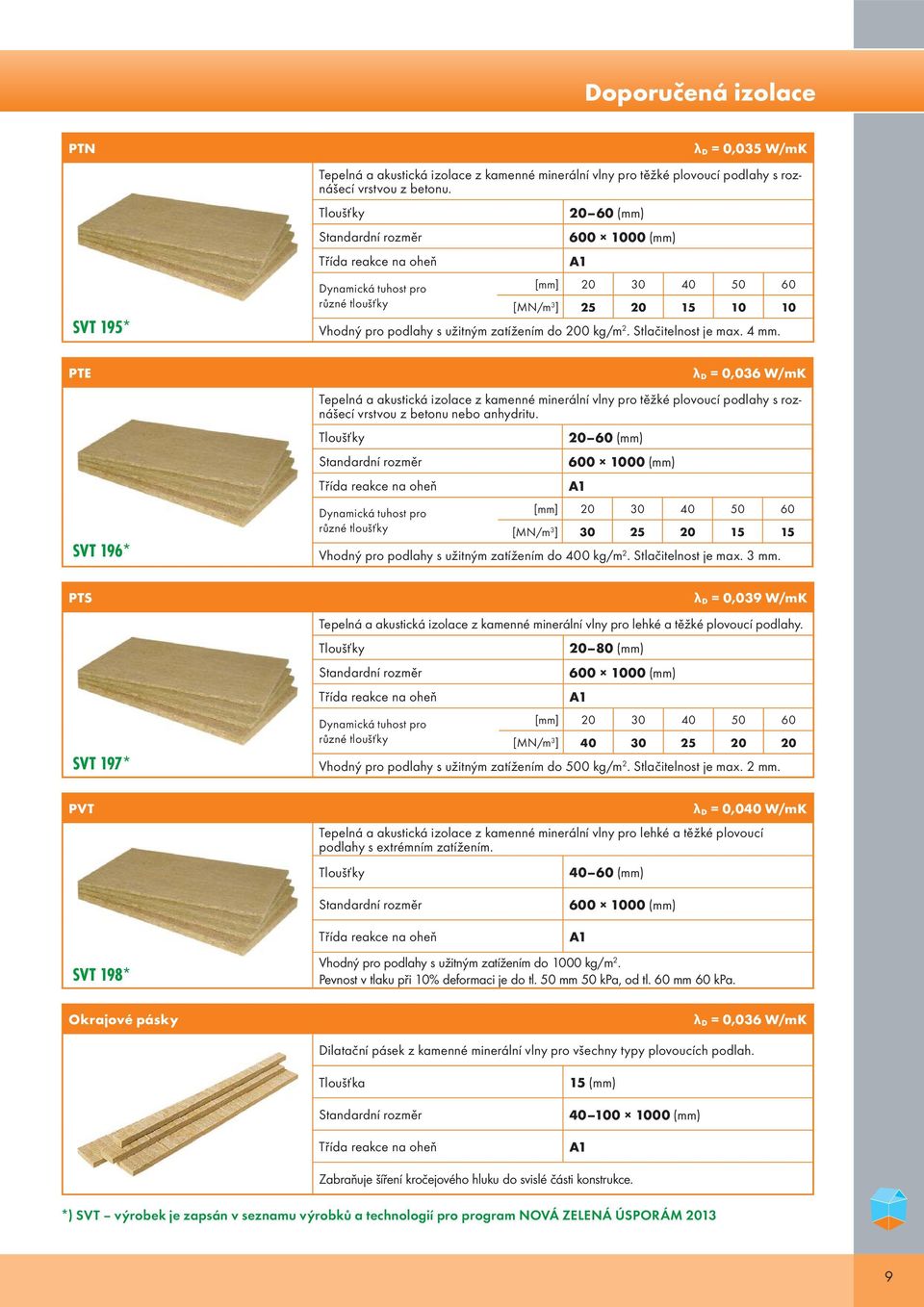

9 Doporučená izolace PTN SVT 195* λ D = 0,035 W/mK Tepelná a akustická izolace z kamenné minerální vlny pro těžké plovoucí podlahy s roznášecí vrstvou z betonu. Tloušťky (mm) Standardní rozměr (mm) Třída reakce na oheň A1 Dynamická tuhost pro různé tloušťky [mm] [MN/m 3 ] Vhodný pro podlahy s užitným zatížením do 200 kg/m 2. Stlačitelnost je max. 4 mm. PTE SVT 196* λ D = 0,036 W/mK Tepelná a akustická izolace z kamenné minerální vlny pro těžké plovoucí podlahy s roznášecí vrstvou z betonu nebo anhydritu. Tloušťky (mm) Standardní rozměr (mm) Třída reakce na oheň A1 Dynamická tuhost pro různé tloušťky [mm] [MN/m 3 ] Vhodný pro podlahy s užitným zatížením do 400 kg/m 2. Stlačitelnost je max. 3 mm. PTS SVT 197* λ D = 0,039 W/mK Tepelná a akustická izolace z kamenné minerální vlny pro lehké a těžké plovoucí podlahy. Tloušťky (mm) Standardní rozměr (mm) Třída reakce na oheň A1 Dynamická tuhost pro různé tloušťky [mm] [MN/m 3 ] Vhodný pro podlahy s užitným zatížením do 500 kg/m 2. Stlačitelnost je max. 2 mm. PVT λ D = 0,040 W/mK Tepelná a akustická izolace z kamenné minerální vlny pro lehké a těžké plovoucí podlahy s extrémním zatížením. Tloušťky (mm) Standardní rozměr (mm) SVT 198* Okrajové pásky Třída reakce na oheň A1 Vhodný pro podlahy s užitným zatížením do 1000 kg/m 2. Pevnost v tlaku při 10% deformaci je do tl. 50 mm 50 kpa, od tl. 60 mm 60 kpa. λ D = 0,036 W/mK Dilatační pásek z kamenné minerální vlny pro všechny typy plovoucích podlah. Tloušťka Standardní rozměr Třída reakce na oheň 15 (mm) (mm) A1 Zabraňuje šíření kročejového hluku do svislé části konstrukce. *) SVT výrobek je zapsán v seznamu výrobků a technologií pro program NOVÁ ZELENÁ ÚSPORÁM

10 Izolace proti nepříjemnému zvuku Kolikrát se vám už stalo, že váš soused začal s uklízením nebo rekonstrukcí bytu akorát tehdy, kdy jste chtěli odpočívat? Nebo vám hlasitá hudba přerušila spánek? Nepříjemný zvuk, který nastane nejen při těchto činnostech se šíří po stěnách, podlahových konstrukcích nebo stropu. Výsledkem je více či méně intenzivní zvuk ve vedlejších místnostech, obvykle tam, kde to nechceme. Když je zvuk nepříjemný, nazýváme ho hluk. Šíření hluku se dá lehce eliminovat. Zvuk ve vzduchu nejúčinněji zastavíme postavením bariéry, stěny. Jednou z nejjednodušších a velice efektivních řešení je montáž sádrokartonové příčky, do které se zabuduje vhodný zvukově-pohltivý materiál z minerální vlny. Zvuk kroků, který vzniká a šíří se po podlaze se eliminuje pomocí plovoucí podlahy, do které se zabuduje vhodný izolační materiál z minerální vlny. Požadavky na zvukovou izolaci mezi místnostmi v budovách Strop mezi dvěma místnostmi, které mají společnou celou plochu této dělící konstrukce musí splňovat požadavek vyjádřený jako minimální R w a jako maximální L n,w dle normy ČSN Výběr z ČSN Požadavky Hlučný prostor Chráněný prostor (přijímací) R w, D nt,w Vzduchová neprůzvučnost (db) Stropy A. Bytové domy (kromě rodinných domů) nejméně jedna obytná místnost bytu o 3 a více obytných místnostech L n,w, L nt, w, Vážená normalizovaná hladina akustického tlaku kročejového zvuku (db) Stropy 1 Všechny ostatní místnosti téhož bytu, pokud nejsou funkční součástí chráněného prostoru B. Bytové domy obytné místnosti bytu 2 Všechny místnosti druhých bytů Společné prostory domu (schodiště, vestibuly, chodby, terasy ) Průjezdy, podjezdy, garáže, průchody, podchody Provozovny a hlukem La,max < 85 db s provozem nejvýše do 22:00h Provozovny a hlukem La,max < 85 db s provozem i po 22:00h Provozovny s hlukem 85 db< La,max < 95 db s provozem i po 22:00h G. Kanceláře a pracovny 19 Kanceláře a pracovny Kanceláře a pracovny se zvýšenými nároky, pracovny vedoucích pracovníků Kanceláře a pracovny pro důvěrná jednání nebo jiné činnosti vyžadující vysokou ochranu před hlukem Když se zvuk stane hlukem Lidské ucho zachytí zvuk od prahu slyšitelnosti do prahu bolesti ve frekvenčním pásmu mezi 20 a Hz. Práh bolesti představuje zhruba 130 db a lehce se dá ilustrovat zvukem motoru letadla ve vzdálenosti deseti metrů. Zvuk je jeden ze základních fyzikálních jevů a představuje mechanickou změnu částic materiálu. Ve vzduchu mu říkáme aerodynamický zvuk. Je jedním z nejdůležitějších komunikačních prostředků, zdrojem dorozumění i zábavy. Na druhé straně může působit až bolestně a být trvale škodlivý. Tomu říkáme hluk. S hlukem se potkáváme ve městech čím dál víc. Proto je obzvlášť důležité zamezit přenosu nežádoucího hluku skrz konstrukce. 10

11 Šíření zvuku ve vzduchu nebo v materiálech Sílu zvuku, který se šíří ve vzduchu nebo narazí na překážku (dělící stěna, strop) je možné účinně snížit absorpcí. Minerální izolace Knauf Insulation zabrání přenosu zvuku skrz konstrukci. Důvodem toho je vláknitá struktura izolace. Zvuk je vlnění vzduchu, které je při dopadu na zvukovou minerální izolaci a její vzájemně propletené vlákna absorbováno. Tímto způsobem je možné intenzitu zvuku přenášeného vzduchem omezit. Je tedy potřeba provést opatření už při samotném zdroji a v masivní konstrukci zabránit přenosu zvuku. Proto se do konstrukcí plovoucích podlah pod roznášecí vrstvu navrhuje měkká výplň pohlcující zvuk s odpovídající nízkou dynamickou tuhostí. Zvukotěsná ochrana při kročejovém hluku Akustická izolace plovoucích podlah musí mít v první řadě odpovídající dynamickou tuhost. To znamená průměrně hodnotu mezi 15 a 40 MN/m 3. Takové materiály jsou dostatečně tvrdé, aby se lehce přenášelo zatížení bez poškození a zároveň dostatečně měkké, aby působily jako tlumící vrstva mezi roznášecí a podkladovou vrstvou. Měkké a elastické materiály jsou sice velmi dobré izolátory zvuku, ale riskuje se při nich poškození a nadměrný tlak. Tvrdé a neelastické materiály poskytují požadované pevnosti v tlaku, ale zvuk pohlcují výrazně méně, téměř vůbec. Kompromisem mezi těmito dvěmi mezními stavy jsou plovoucí podlahy s minerální izolací Knauf Insulation s odpovídajícími hodnotami dynamické tuhosti. Závislost akustické izolace od hmotnosti plovoucí podlahy a dynamické tuhosti izolace naleznete v grafu níže: Závislost akustické izolace od hmotnosti plovoucí podlahy a dynamické tuhosti izolace Snížení hladiny akustického tlaku kročejového zvuku DLw (db) M1=75 kg/m 2 M1=50 kg/m 2 M1=35 kg/m 2 M1=100 kg/m Dynamická tuhost MN/m 3 11
