1 WM868 RADIOVÝ MĚŘÍCÍ SYSTÉM BATRF Přenosný analyzátor bezdrátové sítě Popis HW a provoz zařízení Softlink, s.r.o., Tomkova 409, Kralupy nad Vltavou, PSČ Tel./Fax / BATRF bateriový analyzátor bezdrátové sítě Strana 1

2 Obsah 1. Úvod Napájení přístroje Použití přístroje Klávesnice Hlavní menu Režim Packets Režim Filters...5 Založení nového filtru: Režim Tests...6 Založení nového testu: Režim Radar Režim Configuration...9 Editace parametrů: Režim Remote Configuration Technické parametry Vnější vzhled přístroje...11 BATRF bateriový analyzátor bezdrátové sítě Strana 2

3 1. Úvod Přístroj BATRF je přenosný analyzátor provozu bezdrátové sítě SLRF. Je určen ke sledování a vyhodnocování radiového provozu, rekognoskaci a plánování radiové sítě, nebo analýze problémů v již existující radiové síti. Analyzátor umožňuje provádění následujících měřen a nastavení: zachycuje a zobrazuje až 100 paketů bezdrátové sítě SLRF zachycuje a zobrazuje adresy až 50 stanic v radiovém dosahu a jejich sílu signálu při posledním vysílání umožňuje nadefinovat až 20 filtrů na bázi adres bezdrátových stanic a/nebo čísel portů (aplikací), které mají vliv na zachycování paketů umožňuje nadefinovat až 50 testů typu PING umožňuje nastavení konfigurace přístroje 2. Napájení přístroje Přístroj může být napájen ze tří různých zdrojů: 4 x AA baterie nebo akumulátory od 1.2 až 1.6 Voltů USB konektor vnější stejnosměrné napětí 10 až 30 voltů Proudový odběr přístroje (bez podsvitu displeje) je 22 ma. Při napájení z USB nebo vnějšího zdroje jsou baterie automaticky odpojeny. Aktuální druh napájení je zobrazen na stavovém řádku displeje přístroje. Doba provozu na baterie je dána kapacitou těchto baterií. Při použití běžných bateriích (o kapacitě 1 Ah) je doba chodu přístroje bez podsvitu asi 48 hodin, při plném podsvitu asi 17 hodin. 3. Použití přístroje Před použitím přístroje je nutné zvolit způsob napájení, tedy buď prostřednictvím baterií nebo jedním z externích zdrojů (USB., externí napájení) a připojit anténu. Přístroj se zapíná a vypíná přepínačem na levé straně přístroje. Po zapnutí se asi na 5 sekund objeví úvodní logo přístroje a poté se zobrazí hlavní menu přístroje. Toto menu je tvořeno ikonami, zobrazujícími hlavní činnosti přístroje. Na obrazovce se v všech režimech inverzně zobrazují: horní lišta, která indikuje právě zobrazovaný režim spolu s doplňkovou informací dolní lišta, která indikuje stav napájení, zapnutí filtrů a testů, aktuální příjem, přepínač SHIFT pro klávesnici a doplňkové informace podle zobrazovaného režimu BATRF bateriový analyzátor bezdrátové sítě Strana 3

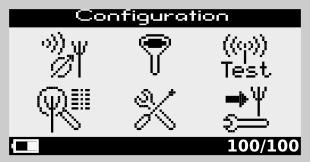

4 3.1 Klávesnice Tlačítka klávesnice umožňují generování 2 různých symbolů. Tyto symboly jsou na potisku klávesy v černé a červené barvě. Přeřazení na červený význam kláves se děje klávesou SHIFT. Aktivní funkci SHIFT indikuje symbol na spodní liště. Opětovné stisknutí klávesy SHIFT způsobí deaktivaci její funkce. Klávesnice má implementovanou funkci automatického opakování kláves, tzv. Autorepeat. Tato je aktivována stisknutím a přidržením klávesy. 3.2 Hlavní menu Hlavní menu je rozcestník do pracovních režimů (zobrazení) přístroje. Obsahuje 6 ikon: Packets Filters Tests Radar Configuration Remote configuration (zatím nefunkční) Jedna z ikon je vždy aktivní, což je indikováno jejím inverzním zobrazením a zároveň je příslušný režim zobrazen na horní liště v textové formě. Pohyb v hlavním menu se děje šipkami nebo čísly 4, 6, 8 a 2, které mají stejný význam jako šipky. Do režimu vstoupíte stiskem klávesy ENTER. Obr. č. 1 Vzhled hlavního menu Každý režim je navíc dostupný prostřednictvím funkčních kláves Fx, a to nejen z hlavního menu ale i z jednotlivých režimů přímo. Klávesy přímého přístupu: F1PacketsF2FiltersF3TestsF4RadarF5ConfigurationF6Remote Configuration BATRF bateriový analyzátor bezdrátové sítě Strana 4

5 3.3 Režim Packets Tento režim slouží k zobrazování zachycených paketů protokolu SLRF. Maximální počet zachycených paketů je 100. Po dosažení tohoto počtu jsou všechny další pakety ignorovány. Zachytávání paketů je: 1. bezpodmínečné, je zachycen každý paket 2. podmíněné filtry, pokud jsou aktivovány Aktivace a deaktivace filtrů se děje v každém režimu nebo v hlavním menu klávesou F a je indikováno na spodní liště znakem filtru. Význam filtrů bude uveden v kapitole o režimu Filters. Mezi jednotlivými pakety se prochází klávesami UP, DOWN, což je posun o jeden paket dozadu a dopředu (z hlediska času). Klávesa HOME nastaví zobrazení prvního přijatého paketu. Klávesa END nastaví zobrazení posledního přijatého paketu. Každý paket je zobrazen ve třech sousedních obrazovkách, mezi nimiž se dá pohybovat šipkami LEFT a RIGHT. Význam kláves v režimu Packets : Klávesa ESC UP DOWN LEFT RIGHT DEL S F Význam Návrat do hlavního menu Pohyb kurzoru na předchozí test Pohyb kurzoru na další test Zobrazení další části paketu Zobrazení předchozí části paketu Výmaz tabulky zachycených paketů Zastavení/spuštění jednoho testu Zastavení/spuštění filtrů 3.4 Režim Filters Filtry slouží k selekci paketů, které podléhají zachycení do tabulky paketů. Každý filtr se skládá ze dvou položek 1. adresy 2. čísla portu (aplikace) Platný filtr může obsahovat: jen adresu, v tom případě je kontrolována pouze zdrojová a cílová adresa paketu, a pokud je totožná s adresou filtru, pak je paket zachycen BATRF bateriový analyzátor bezdrátové sítě Strana 5

6 jen port, v tom případě se kontroluje pouze číslo portu paketu, a při shodě je paket zachycen adresu i port, v tom případě musí platit, že číslo portu paketu se shoduje s portem filtru, a že buď zdrojová nebo cílová adresa paketu se shoduje s adresou filtru Při globálním zapnutí filtrů klávesou F pracuje přístroj tak, že na každý příchozí paket aplikuje všechny filtry. Pokud paket odpovídá alespoň jednomu filtru, pak je paket zachycen do tabulky paketů. Pokud ne, je paket ignorován. POZOR, pokud zapneme filtrování a pokud je tabulka filtrů prázdná, nebude zachycen žádný paket! Založení nového filtru: Nový filtr se zakládá stisknutím klávesy INS. Po jejím stisku přejde zobrazení do Filters NEW FILTER Address: 1/50 kdy přístroj čeká na zadání adresy pro filter (hexadecimální čísla). Po stisknutí ENTER čeká přístroj na zadání intervalu testu v sekundách. Pokud nechceme adresu jako součást filtru, stiskneme ENTER bez zadávání adresy. Tests NEW TEST Address:FFFFAA45 Port: 1/50 Po zadání čísla portu a stisknutí klávesy ENTER je nový filtr zařazen do seznamu filtrů. Pokud nechceme číslo portu jako součást filtru, stiskneme ENTER bez zadání čísla portu. Založení nového filtru lze kdykoliv přerušit stiskem klávesy ESC. BATRF bateriový analyzátor bezdrátové sítě Strana 6

7 Význam kláves v režimu Filters : Klávesa ESC INS UP DOWN DEL T F Význam Návrat do hlavního menu Vytvoření nového filtru Pohyb kurzoru na předchozí filtr Pohyb kurzoru na další filtr Zrušení filtru Zastavení/spuštění všech testů Zastavení/spuštění filtrů 3.5 Režim Tests Přístroj umožňuje aktivovat testovací vysílání metodou PING na různé stanice. Takových testů může najednou běžet až 50. Každý test je definován: 1. adresou stanice 2. opakovacím intervalem v sekundách Každý test je navíc možné jednotlivě vypnout a zapnout. Navíc se testy musí aktivovat/ deaktivovat jako celek. Toto se děje stisknutím klávesy T buď v hlavním menu nebo v libovolném režimu. Globální povolení testů je indikováno v spodní liště písmenem T. Test pracuje tak, že vyšle PING zprávu na danou stanici a měří, zda byla přijata odpověď od dané stanice (Každá stanice WACO, kromě bateriových verzí, má tuto vlastnost). Přístroj pak zobrazuje poměr vyslaných a přijatých paketů PING v procentech. Založení nového testu: Test se vytváří klávesou INS. Po jejím stisku přejde zobrazení do Tests NEW TEST Address: 1/50 kdy přístroj čeká na zadání adresy testované stanice (hexadecimální čísla). Po stisknutí ENTER čeká přístroj na zadání intervalu testu v sekundách BATRF bateriový analyzátor bezdrátové sítě Strana 7

8 Tests NEW TEST Address:ffffffff Time: 1/50 Po zadání času v sekundách a stisknutí klávesy ENTER je nový test zařazen do seznamu testů a je aktivován. Založení nového testu lze kdykoliv přerušit stiskem klávesy ESC. Význam kláves v režimu Tests : Klávesa ESC INS UP DOWN DEL S T F Význam Návrat do hlavního menu Vytvoření nového testu Pohyb kurzoru na předchozí test Pohyb kurzoru na další test Zrušení testu Zastavení/spuštění jednoho testu Zastavení/spuštění všech testů Zastavení/spuštění filtrů 3.6 Režim Radar Přístroj během své činnosti neustále monitoruje provoz bezdrátových stanic v dosahu a uschovává si jejich adresu spolu se sílou signálu posledního vysílání. V tomto režimu je zobrazena právě tato tabulka. Obsah tabulky může být vymazán klávesou DEL. Od tohoto okamžiku přístroj začne opět zaznamenávat adresy stanic. Na spodní liště v pravém rohu je indikace počtu aktuálních adres / velikost tabulky. Tento režim je vhodný pro rekognoskaci stanic v terénu, kdy nejsou přesné informace o tom, jaké stanice v radiovém dosahu pracují. Rovněž lze identifikovat kvalitu signálu těchto stanic vzhledem k měřenému místu. Příklad obrazovky režimu Radar: Radar 1 FFFFFF6B FFFFFFAA FFFFFF5B FFFFFF6A FFFFFF FFFFFFFF /50 BATRF bateriový analyzátor bezdrátové sítě Strana 8

9 Význam kláves v režimu Radar : Klávesa ESC DEL UP DOWN T F Význam Návrat do hlavního menu Výmaz tabulky adres stanic Pohyb kurzoru na předchozí záznam Pohyb kurzoru na další záznam Zastavení/spuštění všech testů Zastavení/spuštění filtrů 3.7 Režim Configuration V tomto režimu se provádí konfigurace parametrů přístroje. K dispozici jsou následující parametry: Tabulka konfiguračních parametrů: Parametr Význam Repeater Zapnutí/vypnutí režimu opakovače RF Channel Číslo kanálu (0 až 2) Timeslots Počet timeslotů protokolu SLRF Timeslot Čas jednoho timeslotu v milisekundách (1 až 1000) Hop Count Počet skoků paketu přes opakovače (1 až 15) Group Číslo skupiny (viz popis protokolu SLRF, 0 až 65535) Backlight Podsvit displeje (0 až 31) Editace parametrů: Editace parametrů se provádí tak, že pomocí kláves UP a DOWN najedeme na řádek, který chceme změnit. Poté stiskneme klávesu ENTER. Pokud je parametr přepínač (například funkce Repeater), pak se tento okamžitě změní. V opačném případě přístroj zobrazí na daném řádku editační pole a je přípraven pro zadání hodnoty. K původní hodnotě se lze vždy vrátit stiskem klávesy ESC. Nová hodnota je akceptována po zadání hodnoty a stisknutí klávesy ENTER. Konfigurační hodnoty jsou uloženy v interní FLASH paměti. Do této paměti se přepíše konfigurace v okamžiku opuštění režimu Configuration do hlavní nabídky klávesou ESC. Během tohoto přepisu může dojít k probliknutí displeje. BATRF bateriový analyzátor bezdrátové sítě Strana 9

10 Příklad obrazovky režimu Configuration : Radar >Repeater : RF Channel : 0 Timeslots : 5 Timeslot : 20 ms Hop Count : 3 Group : 0 Význam kláves v režimu Configuration : Klávesa ESC ENTER UP DOWN T F Význam Návrat do hlavního menu Vstup do editace parametru nebo změna přepínače Pohyb kurzoru na předchozí záznam Pohyb kurzoru na další záznam Zastavení/spuštění všech testů Zastavení/spuštění filtrů 3.8. Režim Remote Configuration Tento režim není implementován! BATRF bateriový analyzátor bezdrátové sítě Strana 10

11 4. Technické parametry Parametr Hodnota Výška x šířka x hloubka 235 x 125 x 40 (mm) Napájení 4 x AA baterie, USB, externí zdroj 10 až 30 Voltů Proudový odběr 22 ma (bez podsvitu) až 60 ma (plný podsvit) Displej Monochromatický, grafický, 128 x 64 pixelů, s podsvitem Klávesnice 45 kláves RF pásmo až MHz Počet kanálů 3 Šířka kanálu 200 khz Modulace GFSK Přenosová rychlost kbits/sec. Citlivost přijímače dbm Výkon vysílače 10 mw Počet zachycených paketů 100 Počet zachycených adres 50 Počet filtrů 20 Počet testů Vnější vzhled přístroje Obr. č. 2: Vnější vzhled přístroje BATRF bateriový analyzátor bezdrátové sítě Strana 11
