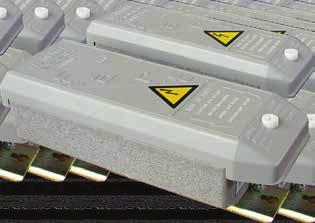

1 transformátory F.A.R.T. - Argon/Rtuť Transformátory vybavené v souladu s evropskými standardy EN s napájením 230 V nebo 240 V, 50 Hz. IP 44. Certifikace IMQ Itálie - VDE Německo do V, CEBEC Belgie, ASE-SEV Švýcarsko do V, ale pouze 230 V, ETSA Austrálie pro hlavní typ při 240 V. ORANŽOVÁ ETIKETA: PROVOZNÍ PROUD 18 ma max., proud ve zkratu 23 ma (Icc = 1.3 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond /18 Pe 1.500/18 Pe 2.000/18 Pe 2.500/18 Pe 3.000/18 Pe 4.000/18 Pe 5.000/18 Pe 6.000/18 Pe 7.000/18 Pe 8.000/18 Pe 9.000/18 Pe /18 Pe 0,12 0,18 0,24 0,33 0,35 0,44 0,54 0,56 0,67 0,74 0, 0, ,10 4,10 4,16 4,80 4, včetně odpojovače PI ČERVENÁ ETIKETA: PROVOZNÍ PROUD 25 ma max., proud ve zkratu 32.5 ma (Icc = 1.3 x I provozní proud) typ (V/mA) 1.000/25 Pe 1.500/25 Pe 2.000/25 Pe 2.500/25 Pe 3.000/25 Pe 4.000/25 Pe 5.000/25 Pe 6.000/25 Pe 7.000/25 Pe 8.000/25 Pe 9.000/25 Pe /25 Pe provedení A (pro 230 V) 0,18 0,24 0,33 0,38 0,44 0,60 0,65 0,78 0,86 1,00 1,10 1,22 W výška šířka 99 délka váha(kg) 4,16 4,20 4,85 4,90 5,38 6,09 kond ,5 µf včetně odpojovače PI ZELENÁ ETIKETA: PROVOZNÍ PROUD 37 ma max., proud ve zkratu 48 ma (Icc = 1.3 x I provozní proud) typ (V/mA) 1.000/37 Pe 1.500/37 Pe 2.000/37 Pe 2.500/37 Pe 3.000/37 Pe 4.000/37 Pe 5.000/37 Pe 6.000/37 Pe 7.000/37 Pe 8.000/37 Pe 9.000/37 Pe /37 Pe provedení A (pro 230 V) 0,24 0,35 0,44 0,54 0,59 0,78 0,95 1,10 1,30 1,45 1,60 1,80 W výška šířka délka váha(kg) 2,50 2,50 3,80 3,80 4, 5,40 5,50 6,20 6,80 7,79 kond. - 12,5 µf µf včetně odpojovače PI

2 MODRÁ ETIKETA: PROVOZNÍ PROUD 50 ma max., proud ve zkratu 65 ma (Icc = 1.3 x I provozní proud) transformátory F.A.R.T. - Argon/Rtuť typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/50 Pe 1.500/50 Pe 2.000/50 Pe 2.500/50 Pe 3.000/50 Pe 4.000/50 Pe 5.000/50 Pe 6.000/50 Pe 7.000/50 Pe 8.000/50 Pe 9.000/50 Pe /50 Pe 0,33 0,44 0,60 0,67 0,79 1,00 1,25 1,45 1,67 1,90 2, ,16 4,20 4,95 5,55 6,15 6,85 7,80 9,54 9,60 12,5 µf 16 µf µf 25 µf ŽLUTÁ ETIKETA: PROVOZNÍ PROUD 75 ma max., proud ve zkratu 97,5 ma (Icc = 1.3 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/75 Pe 2.000/75 Pe 3.000/75 Pe 4.000/75 Pe 5.000/75 Pe 6.000/75 Pe 7.000/75 Pe 8.000/75 Pe 9.000/75 Pe /75 Pe 0,48 0,79 1,12 1,45 1,80 2,17 2,54 2,89 3,19 3, ,20 5,42 6,17 7,75 9,53 9,80 11,27 12,89 13,12 12,5 µf µf 25 µf 30 µf 35 µf 40 µf ČERNÁ ETIKETA: PROVOZNÍ PROUD 100 ma max., proud ve zkratu 130 ma (Icc = 1.3 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/100 Pe 1.250/100 Pe 1.500/100 Pe 2.000/100 Pe 2.500/100 Pe 3.000/100 Pe 3.500/100 Pe 4.000/100 Pe 5.000/100 Pe 6.000/100 Pe 7.000/100 Pe 8.000/100 Pe 9.000/100 Pe /100 Pe RESIN 2000 RESIN ,60 0,67 0,79 1,02 1,25 1,45 1,70 1,90 2,42 2,90 3,30 3,79 4,35 4, ,16 4,20 4,80 5,53 6,15 6,85 7,80 9,65 11,25 12, 13,20 17,20 17,40 12,5 µf 12,5 µf µf 30 µf 35 µf 40 µf 50 µf 50 µf ŠEDÁ ETIKETA: pro SLIMLINE trubice: PROVOZNÍ PROUD 180 ma max. (Icc = 1.3 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.400/200 Pe 2.100/200 Pe 2.800/200 Pe 3.500/200 Pe 4.200/200 Pe 1,10 1,70 2,29 2,85 3, Skladem: provozní proud 18 ma, 25 ma, 37 ma, 50 ma, 200 ma. Na objednávku: provozní proud 75 ma, 100 ma ,60 6,85 9,61 11,52 12,98 12,5 µf 20 µf 25 µf 35 µf 40 µf transformátory F.A.R.T. - 2x 990V pro neonové trubice 230V/50Hz typ (V/mA) provedení A (pro 230) V výška šířka délka váha pracovní proud 2x990/50 RESINB. C.M. IP44 0, , ma doporučeno pro 2 trubice - průměr 18mm, délka 1,3m - směs Argon 50 % + 50 % typ (V/mA) provedení A (pro 230) V výška šířka délka váha pracovní proud 2x990/ COMPACT C.M. 1 80,5 4,23 ma doporučeno pro 2 trubice - průměr 25/20mm, délka 2,5 nebo 2,0 m - směs Argon 50 % + 5 0% typ (V/mA) provedení A (pro 230) V výška šířka délka váha pracovní proud 2x990/ COMPACT C.M. 1, , 170 ma doporučeno pro 2 trubice - průměr 25 mm, délka 2,5 m - směs Argon 50 % + 5 0% Transformátory do písmen s krytím IP 20. Vhodné pro napájení dynamických reklam v interiérech a exteriérech. 45

3 transformátory F.A.R.T. - Neon Nově konstruované transformátory se sníženým zkratovým proudem. Speciálně použitelné pro neonový plyn (červené světlo). ORANŽOVÁ ETIKETA: PROVOZNÍ PROUD 18 ma max., proud ve zkratu 20 ma (Icc = 1.2 x I provozní proud). NA OBJEDNÁVKU typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/20 Pe 2.000/20 Pe 3.000/20 Pe 4.000/20 Pe 5.000/20 Pe 6.000/20 Pe 7.000/20 Pe 8.000/20 Pe 9.000/20 Pe /20 Pe 0,12 0,24 0,35 0,44 0,54 0,56 0,67 0,74 0, 0, ,10 4,10 4,16 4,80 4, ČERVENÁ ETIKETA: PROVOZNÍ PROUD 25 ma max., proud ve zkratu 30 ma (Icc = 1.2 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/30 Pe 2.000/30 Pe 3.000/30 Pe 4.000/30 Pe 5.000/30 Pe 6.000/30 Pe 7.000/30 Pe 8.000/30 Pe 9.000/30 Pe /30 Pe 0,18 0,33 0,44 0,60 0,65 0,78 0,86 1,00 1,10 1, ,16 4,20 4,85 4,90 5,38 6, ZELENÁ ETIKETA: PROVOZNÍ PROUD 37 ma max., proud ve zkratu 45 ma (Icc = 1.2 x I provozní proud) typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/45 Pe 2.000/45 Pe 3.000/45 Pe 4.000/45 Pe 5.000/45 Pe 6.000/45 Pe 7.000/45 Pe 8.000/45 Pe 9.000/45 Pe /45 Pe 0,24 0,44 0,59 0,78 0,95 1,10 1,30 1,45 1,60 1, ,10 4,20 4,80 5,40 5,50 6,20 7,70 7,79-12,5 µf 12,5 µf 1 16 µf 20 µf MODRÁ ETIKETA: PROVOZNÍ PROUD 50 ma max., proud ve zkratu 60 ma (Icc = 1.2 x I provozní proud). NA OBJEDNÁVKU typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/60 Pe 2.000/60 Pe 3.000/60 Pe 4.000/60 Pe 5.000/60 Pe 6.000/60 Pe 7.000/60 Pe 8.000/60 Pe 9.000/60 Pe /60 Pe 0,33 0,60 0,79 1,00 1,25 1,45 1,67 1,90 2,13 2, ,20 4,95 5,55 6,15 6,85 7,80 9,54 9, µf 1 20 µf 25 µf 25 µf ČERNÁ ETIKETA: PROVOZNÍ PROUD 100 ma max., proud ve zkratu 120 ma (Icc = 1.2 x I provozní proud). NA OBJEDNÁVKU typ (V/mA) provedení A (pro 230 V) W výška šířka délka váha(kg) kond. vč.odpojovače PI 1.000/120 Pe 2.000/120 Pe 3.000/120 Pe 4.000/120 Pe 5.000/120 Pe 6.000/120 Pe 7.000/120 Pe 8.000/120 Pe 9.000/120 Pe /120 Pe RESIN 2000 RESIN ,60 1,02 1,45 1,90 2,42 2,88 3,30 3,78 4,35 4, ,80 6,15 7,80 9,65 11,25 12, 13,20 17,30 17,50 12,5 µf 16 µf 20 µf 30 µf 35 µf 40 µf 50 µf 50 µf 50 µf POZOR: U transformátorů pro neon je na štítku uveden zkratový proud!

4 odpojovače F.A.R.T PROTEC (vypíná pouze při zemním spojení) PI 08 (v ypíná pouze při zemním spojení) PI 10 (v ypíná pouze při zemním spojení) PI 40 (v ypíná pouze při zemním spojení) (ks) TOTALPRO (zkrat + chod naprázdno + tepelná ochrana) TP10 (zkrat + chod naprázdno + tepelná ochrana) TP08 (zkrat + chod naprázdno + tepelná ochrana) TP40 (zkrat + chod naprázdno + tepelná ochrana) (ks) Pozn: naskladňováno průběžně po vyprodání série DUALPRO. Jedná se o náhradu rozšířenou o tepelnou ochranu. tabulka připojení Icc = 1,3 Icc = 1, ma 20 ma PI 7 PI 08 PROTEC ( linner protection device) 25 ma 37 ma 50 ma 75 ma 100 ma 30 ma 45 ma 60 ma 90 ma 120 ma 200 ma A PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 08 PI 10 PI 08 PI 08 PI 10 PI 10 PI 08 PI 08 PI 08 PI 10 PI 10 PI 08 PI 08 PI 08 PI 10 PI 40 PI 08 PI 08 PI 10 PI 40 PI 40 PI 08 PI 10 PI 10 PI 40 PI 40 PI 08 PI 08 PI 08 PI 10 Icc = 1,3 Icc = 1, ma 20 ma TP07B TP08 TOTALPRO ( linner protection device) 25 ma 37 ma 50 ma 75 ma 100 ma 30 ma 45 ma 60 ma 90 ma 120 ma 200 ma TP08 TP07B TP08 TP08 TP08 TP08 TP08 TP08 TP08 TP08 TP08 TP08 TP10 TP08 TP08 TP10 TP10 TP08 TP08 TP08 TP10 TP10 TP08 TP08 TP08 TP10 TP40 TP08 TP08 TP10 TP40 TP40 TP08 TP10 TP10 TP40 TP40 TP08 TP10 TP10 TP10 47

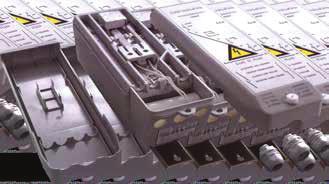

5 transformátory MILLENIUM Trasformátory MILLENIUM jsou už z výroby vybaveny odpojovačem, kondenzátorem a vodotěsnými průchodkami. Vyrábí se v těchto hodnotách: 10 KV/18 ma 7-10 KV/25 ma 5-10 KV/37 ma 4-10 KV/50 ma 3-8 KV/75 ma 2,5-7 KV/100 ma zásady montáže transformátorů NA OBJEDNÁVKU Napětí na trubici ve Voltech Tubes 2 Tubes Charasteristika zatížení EVG Charakteristika zatížení rozptylového transformátoru (I K/I N=1.3) správné upevnění transformátorů Tube Proud trubicí v ma výpočet zápalného napětí transformátorů Celková délka všech neonových systémů (v metrech) Pouze elektrický výboj (měřený mezi výstupy elektrod) délka světla ZÁPALNÉ NAPĚTÍ VOLT / DÉLKA NAPĚTÍ = METR x TRUBICE + ELEKTROD x POČET SYSTÉMŮ Potřebné zápalné napětí ve Voltech na metr neonové trubice Průměr skla v mm (vnější průměr) Modrý plyn (interier) Modrý plyn (exterier) Neon (interier/exterier) Zápalné napětí pro pár elektrod Modrý plyn (interier): 250 Voltů Modrý plyn (exterier): 300 Voltů Neon (interier/exterier): 300 Voltů 48 Příklad výpočtu: Neonové písmo se skládá z 5 systémů s délkou světla 4,2 m, průměr trubice 15 mm. Zařízení má být instalováno v interiéru, proud v trubici má být 37 ma. Výpočet: 4,2 m 5 systémů x x 410 V/m 250 V/systém 1722 V 1250 V 2972 V Výsledek: Bude zapotřebí transformátoru s 3000 V napětí naprázdno a 37 ma jmenovitého proudu. = =

6 zásady montáže transformátorů Kovový rám Neonová trubice Trafo Trubice VN kabel Sekundární vinutí 1/2 sekundárního napětí Miniblock Resinblock S střední bod "pomyslná" nula PRIMÁRNÍ JIŠTĚNÍ MAX. 16 AMP ~ 240 V Uzemnění Uzemněný střed vinutí 1/2 sekundárního napětí Varování: Kabely by neměly být zbytečně dlouhé! Nepokládejte kabely vedle sebe. Vlivem indukce mezi nimi dochází k proudovým špičkám, které výrazně snižují životnost elektrod a tím i celého systému! maximální délka skla Varování: U elektronických transformátorů nepřekračujte maximální délku trubic. Může dojít k přetížení transformátoru a následnému poškození! Rozptylovým transformátorům mírné přetížení nevadí. maximální délka skla Varování: Při montáži transformátoru do reklamního panelu zajistěte dostatečné větrání, aby nedocházelo k nadměrnému přehřívání transformátorů. max. 65 C ( ) Teplota uvnitř boxu Akumulace tepla může být důsledkem velmi malých boxů, extrémního slunečního záření nebo přetížení neonových trubic. typ elektrody 20 ma 50 ma průměr skla doporučený proud transformátoru max. 20 ma ma Správně: Použít pro každé písmeno samostatné EVG. 80 ma 90 ma ma ma A B C Varování: Nepropojujte na jedno EVG více písmen! 120 ma ma 49

7

8 51

9 Dodací lhůta do 15 dnů. záruka 1 rok
