1 Silný nástroj pro nová øeení

2 Silný nástroj pro nová øeení Od kreslícího prkna k datovému modelu dokumentovaného zaøízení Je tomu více než 20 let, kdy začal vývoj elektro softwarových nástrojů, který napomohl zpracovávat dokumentaci k elektrickým zařízením. Vývojová společnost AUCOTEC byla při tom a patřila mezi průkopníky v této oblasti. Zpočátku se počítač využíval jen jako elektronické kreslicí prkno. V dalším vývojovém kroku byly nabízeny první Elektro - CAD systémy s kontrolou logických souvislostí mezi dokumenty a s cílem vyloučení běžných chyb. Hranice tradičních Elektro - CAD systémů končí u grafického zobrazení. Avšak kompletní a korektní elektro-dokumentace je dosaženo tehdy, můžeme-li hovořit o celkové reprezentaci skutečného stavu daného zařízení. Dříve, než dojde k vytváření prvních grafických schémat elektrického zapojení při projektování, je nutné sestavit celkovou strukturu projektu, definovat umístění, zvolit přístroje, atd. Engineering Base nabízí nové pracovní postupy neboť jako výrobek nejnovější generace je vytvořen podle zcela nové CBE koncepce (Computer Based Engineering). Uživatel si sám může v EB zvolit optimální pracovní postup k vytvoření datového modelu elektrického zapojení dokumentovaného zařízení. Takovýto datový model obsahuje pohromadě všechny objekty (přístroje), svorky, konektory, kabely, vodiče, odkazy, doprovodné dokumenty a případné fotografie se všemi vzájemnými vazbami. Právě toto vzájemné datové propojení poskytuje technikům novou pracovní svobodu při praktickém projektování. Téměř kdykoli jsou k dispozici aktuální informace o stavu datového modelu, který je sestavován a upravován pomocí definičních oken přístrojů, pracovních tabulkových polí nebo grafického zobrazení, tj. schémat zapojení. Vzniká tak kompletní dokumentace elektrického zařízení v nejrůznějších vývojových stupních. Od prvního konceptu - návrhu a definování základních informací až k poslednímu detailu a to všechno pod stálou systémovou kontrolou. Lets make engineering easy! To je naše motto. Již více než 20 let vyvíjíme a uvádíme na trh jako vývojová společnost AUCOTEC produkty, které se přizpůsobují výhradně potřebám našich zákazníků. Dnes máme užíváno více než třicet tisíc licencí s orientací na flexibilitu, kvalitu a softwarovou budoucnost. Objektová orientace a databázová základna. Důsledná objektová orientace Engineering Base ukládá všechna projektová data do jedné databáze. Komfortní zpracování uložených dat je umožněno především prostřednictvím Průzkumníku Exploreru. Při vývoji Průzkumníku byl kladen důraz na flexibilitu, jednoduchost použití a rychlé zpracování uložených dat. Jedinečná je také průchodnost dat u použitých standardních Microsoft nástrojů. Integrovaná databáze se stará o to, aby seznamy, schémata a sestavy obsahovaly vždy rovnocenné informace, lhostejno kdy a kde byla data měněna.

3 Platforma budoucnosti pro vechna elektrotechnická odvìtví Windows platforma Zpracování dat ve standardních nástrojích Microsoft je naprosto jedinečné a umožňuje rychlé a pohodlné projektování: V MS Office Visio se intuitivně a rychle vytvářejí nebo editují výkresy, sestavy a schémata zapojení. Visio je přitom úzce implementováno do systému Engineering Base a jakákoliv změna provedena, ať v grafickém prostředí nebo v Průzkumníku, se ihned projeví ve všech souvisejících umístěních. Multiuser Společně rychleji: Engineering Base dovoluje, aby současně pracovalo v jednom projektu i více techniků. Je to umožněno architekturou Klient/Server s centrálním ukládáním dat. Multiprojekt Extrémně rychlý přístup: Použitím funkcí Kopírovat a Vložit je umožněno vícekrát opakovat již vytvořená řešení. Pomocí těchto funkcí tak může technik snadno a velmi rychle sestavovat nové projekty. Engineering Base může obsahovat jakékoliv množství projektů, mezi nimiž je možné snadno přecházet. Projekt Management Dobrá organizace: Engineering Base dokáže řídit nejen projekty v centrální databázi, ale také např. návody k obsluze, objednávky a zákaznickou korespondenci. Tyto doplňkové dokumenty nebo soubory z jiných systémů jsou uloženy společně s projektem v jedné databázi. Engineering Base zde představuje malý EDM systém, který spojuje jednotlivé dokumenty projektu. Revize Vždy aktuální: EB rozezná každou změnu na základě datového modelu a to i bez jakéhokoliv grafického záznamu. Zvláště pro výrobu nebo pro údržbu zařízení přináší tato funkce neocenitelnou evidenční výhodu. Unicode a cizí jazyk Celosvětové nasazení bez jakéhokoliv omezení: Engineering Base je plně kompatibilní s Unicode. Navíc lze s příslušným slovníkem změnit všechny texty v dokumentech, nezávisle na řeči projektanta do několika jazyků. Oborové řešení Jeden základ pro všechna oborová řešení: Základní elektrotechnická CBE platforma Engineering Base byla vyvinuta pro automatizaci projektových prací takřka ve všech elektrotechnických oborech. Vzhledem k tomu, že dnes již jednotlivé obory požadují specifické funkce a odlišné výstupy řešení, byly autory nástroje vytvořeny čtyři základní oborové sestavy. EB Electrical - pro obor obecné elektrotechniky a průmyslové automatizace. EB Power - pro obor výroby a rozvodu elektrické energie. EB Instrumentation - pro obor MaR a polní instrumentace. EB Cable - pro obor elektroinstalace v dopravní technice pomocí kabelových svazků. Vzhledem k jednotnému systémovému jádru a stavebnicové koncepci CBE platformy, je tak usnadněno sestavování i dalších nestandardních systémových řešení. Electrical Power Instrumentation Cable Univerzální elektrotechnická CBE platforma

4 Máme co pøedstavit Microsoft Office Visio Jako součást produktové sestavy Microsoft Office je Visio nejvíce celosvětově rozšířený nástroj pro vytváření grafických 2D schémat a sestav. Jedná se o intuitivní a lehce ovladatelný nástroj. Online nápověda Nápověda v Engineering Base je objektově orientovaná. Pro každý jednotlivý datový objekt lze vyhledat text nápovědy. Průzkumník Všechna data související s projektem jsou zobrazena a ovládána v tomto okně. Data lze zakládat, otevírat, spouštět a prostřednictvím funkcí Drag&Drop přesouvat a kopírovat. Všechny světové standardy Engineering Base obsahuje vzorové projekty a normované knihovny IEC, ANSI a JIC grafických symbolů. Přímý výstup Stiskem tohoto tlačítka dojde k uložení zobrazených dat v tabulkovém poli přímo do formátu XLS. Pracovní listy Otevřením více pracovních listů současně je možné pozorovat objekty z různých datových pohledů. Případné změny tak lze provádět v tom nejoptimálnějším pohledu.

5 Rychlá orientace K rychlé orientaci v rozsáhlých grafických výkresech jsou k dispozici posuvné lišty a náhledové okno. Management potenciálu v reálném čase Přiřaďte potenciál prostřednictvím funkcí Drag & Drop a Engineering Base se již postará o korektní potenciálový odkaz. Unicode Použijete-li Engineering Base k práci na mezinárodním trhu, Unicode - systémová mnohojazyčnost Vám otevře dveře do celého světa. Kabel - management Osazujete-li váš kabel, Engineering Base Vám ohlídá jednotlivé žíly a cíle. Automatický křížový odkaz Chyby všech křížových odkazů jsou díky on-line vazbě redukovány na nulu. Sestavy a výpisy Sestavujte a upravujte data podle potřeby v pracovním tabulkovém poli. Jeho obsah závisí na zvolené seřazovací funkci a výběru potřebných dat. Stiskem tlačítka tiskárny dojde k okamžitému tisku.

6 Z principu otevøen! Již při prvních úvahách o koncepci Engineering Base bylo pevně stanoveno: Bude to moderní, otevřená a silná platforma pro různé elektrotechnické obory! Za tímto účelem definoval AUCOTEC tři důležité podmínky: Nekompromisní bezpečnost neboť pro naše zákazníky jsou vytvořená data základem úspěchu Otevřenost na všech úrovních neboť jen tak je možné vytvořit různá řešení pro přizpůsobení se potřebám oborové oblasti a jednotlivým zákazníkům. Stavebnicová koncepce s použitím standardních produktů neboť zákazníkovi zaručí budoucí použitelnost vytvořených projektů a souvisejících dat.

7 Moderní systémová architektura Engineering Base Architektura Průchodná objektově orientovaná architektura se skládá ze tří hladin: - Microsoft SQL server nabízí spolehlivou základní databázi. - Ve druhé hladině je obsažen aplikační server, kde jsou umístěny projektové objekty a jejich vzájemné vazby. Obsah této datové hladiny je zpřístupněn přes okno Průzkumníku s odpovídajícím datovým stromem, dále přes tabulkové pole a přes okno grafického náhledu. - Pro samotné grafické zpracování a editaci dat je ve třetí hladině použito mnohonásobně osvědčené MS Visio. V této hladině se nachází i Visual Basic, další známý MS produkt, který je určen k programování detailních zákaznických nebo oborových řešení. Automatické procesy Samostatné automatické procesy, které se starají o označení propojů, označení přístrojů nebo názvy signálů, nejsou součástí jádra systému, ale jsou realizovány jako řízená událost ve třetí hladině. Tato koncepce umožňuje kdykoliv rozšířit stupeň automatizace a nebo výchozí verzi upravit. Pomocí programovacího jazyka Visual Basic for Applications tak mohou být vytvořena tzv. VBA-makra, která zákazníkovi usnadní nebo upřesní projekční práci. Tato VBA makra přináší do Engineering Base integrované vývojové prostředí. Doplňující programová řešení mohou přijít od jiných dodavatelů, nebo mohou být vytvořena a upravena přímo uživatelem. Engineering Base má vše, co moderní a otevřená platforma potřebuje. Datový model Celý datový model včetně všech vzájemných vazeb je uložen v databázi a je ovládán z Engineering Base. Libovolně zvolené objekty (přístroje) mohou být kdykoliv rozšířeny o další zákaznické nebo oborové atributy. Ke každému objektu můžeme přiřadit jakékoliv množství grafických znázornění a doplňujících dokumentů, jako jsou nastavovací předpisy, související normy, popř. návody na použití atd. Tato systémová otevřenost zaručuje dlouhou životnost této platformy a nezávislost na technickém vývoji zákazníkova oboru.

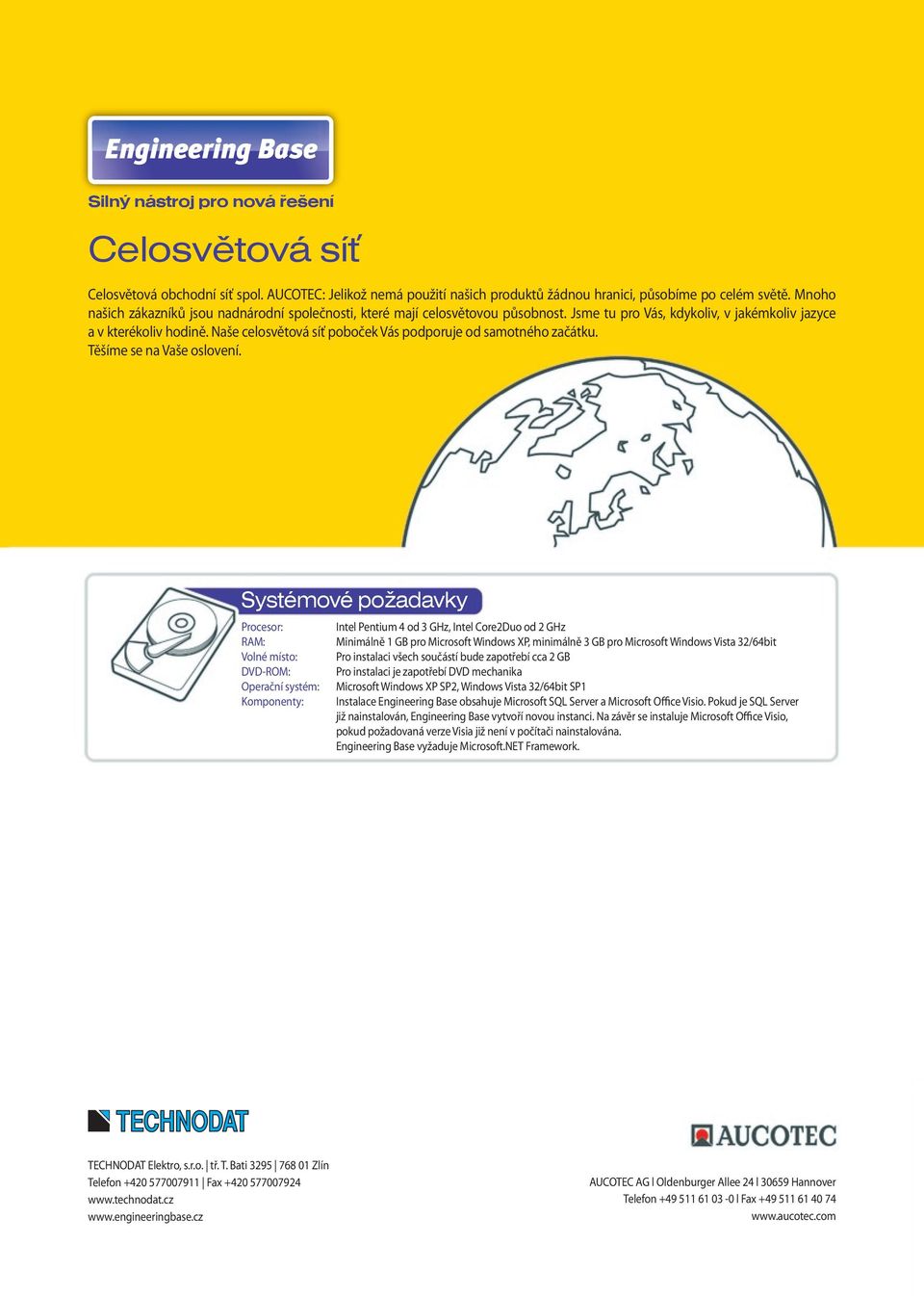

8 Silný nástroj pro nová øeení Celosvìtová sí Celosvětová obchodní síť spol. AUCOTEC: Jelikož nemá použití našich produktů žádnou hranici, působíme po celém světě. Mnoho našich zákazníků jsou nadnárodní společnosti, které mají celosvětovou působnost. Jsme tu pro Vás, kdykoliv, v jakémkoliv jazyce a v kterékoliv hodině. Naše celosvětová síť poboček Vás podporuje od samotného začátku. Těšíme se na Vaše oslovení. Systémové poadavky Procesor: RAM: Volné místo: DVD-ROM: Operační systém: Komponenty: Intel Pentium 4 od 3 GHz, Intel Core2Duo od 2 GHz Minimálně 1 GB pro Microsoft Windows XP, minimálně 3 GB pro Microsoft Windows Vista 32/64bit Pro instalaci všech součástí bude zapotřebí cca 2 GB Pro instalaci je zapotřebí DVD mechanika Microsoft Windows XP SP2, Windows Vista 32/64bit SP1 Instalace Engineering Base obsahuje Microsoft SQL Server a Microsoft Office Visio. Pokud je SQL Server již nainstalován, Engineering Base vytvoří novou instanci. Na závěr se instaluje Microsoft Office Visio, pokud požadovaná verze Visia již není v počítači nainstalována. Engineering Base vyžaduje Microsoft.NET Framework. TECHNODAT Elektro, s.r.o. tř. T. Bati Zlín Telefon Fax AUCOTEC AG l Oldenburger Allee 24 l Hannover Telefon l Fax
