1 testo SW TPG program pro tvorbu protokolů Návod k obsluze

2 2

3 Pos: 1 /TD /Überschriften/2. Sicherheit und U 1 Pos: 2 /TD /Überschriften/2.1 Zu di esem 2 Pos: 4 /TD /Überschriften/2.2 Sicher hei t gewährl 2 1 Specifikace 1.1. Použití Pos: 3 /TD /Sicherheit und U mwelt/zu di esem Dokument/Ver wendung (Standar 5 Program SW TPG slouží pro jednoduchou tvorbu protokolů z měření. Naměřená data lze vyčítat z analyzátorů spalin modelové řady testo 320 a testo 330 LL (verze ). Program není vázán licencí a je možno ho používat na více počítačích. 3

4 Pos: 16 /TD/Ü berschriften/5.1 Software / Trei ber installier 2 Pos: 17 /TD/( Warn-)Hinweise/Softwar e/hinweis: Adminr echte zur Installati Pos: 18 /TD/Erste Schritte/Comfort Software Basic / _Software i nstallier 2 První kroky 2.1. Instalace programu Pro používání programu není nutná klasická instalace, program je dodáván jako samorozbalovací archiv, který stačí rozbalit na příslušné místo na hard disk. 1. Spusťte soubor (samorozbalovací archiv) SW_TPG_704_01.exe 2. Automaticky je nabídnuta cílová složka pro rozbalení archivu: Doporučujeme ponechat přednastavenou cílovou složku. V případě změny cílové složky je nutné následně změnit i nastavení programu (viz. Kapitola 4.1). > Klikněte na [Extrahovat]. 3. Program se extrahuje do příslušné cílové složky a na ploše je vytvořen zástupce programu. 4

5 Pos: 20 /TD/Erste Schritte/Comfort Software Basic / Softwar e Instalace USB ovladače Pokud v počítači ještě není nainstalován testo USB ovladač, je nutné ho nainstalovat. Pokud již používáte náš SW EasyHeat, instalace USB ovladače není potřeba (instalace proběhla v rámci instalace tohoto SW). Pos: 17 /TD/( Warn-)Hinweise/Softwar e/hinweis: Adminr echte zur Installati 1. Spusťte soubor USBDriver_V2_7.exe 2. Postupujte podle pokynů instalačního asistenta 2.3. Microsoft.NET Framework 4.0 Pokud nemáte na PC nainstalovaný Microsoft.NET Framework 4.0, musíte jej stáhnout ze stránek Microsoft a nainstalovat. Odkaz ke stažení níže: Volba používaného analyzátoru Pro práci s programem je třeba nastavit model používaného analyzátoru, viz. kapitola Spuštění programu Před spuštěním programu zapněte analyzátor spalin a propojte přístroj pomocí USB kabelu s počítačem. Spuštění SW TPG > Spusťte příslušného zástupce Testo na ploše, nebo přímo soubor Testo.exe (standardně ve složce: C:\Testo\SW_TPG_704_01 ) 5

6 Pos: 23 /TD/Produkt ver wenden/basic_software /Bedi enoberfl äche Použití produktu 3.1. Vyčtení naměřených hodnot > Pro vyčtení naměřených hodnot klikněte na tlačítko Načíst data v horní liště Z analyzátoru se načte a zobrazí adresářová struktura všech uložených zákazníků. Pro zobrazení míst měření klikněte na symbol + u příslušného zákazníka: 6

7 3.2. Vygenerování protokolu > Pro vygenerování protokolu označte příslušné místo měření, ze kterého si přejete protokol vytvořit a klikněte na tlačítko Vygenerovat protokol : Vytvoří se a otevře excel soubor s naměřenými daty. Vytvořený soubor je pojmenován podle zákazníka, místa měření a data vytvoření, například: ZAKAZNIK1 - MISTO1_ xls V názvu zákazníka nebo místa měření nesmí být použity pro Windows zakázané znaky (<;>; :; "; \; /; ;?; *), jinak SW neumí vytvořit soubor s naměřenými daty Vytvořené soubory s protokoly se ukládají na hard disk na předem definované místo, standardně je nastavena cílová složka: C:\Testo\SW_TPG_704_01\Output\Protocols Pokud je ve zvoleném místě měření uloženo více měření, vždy se do souboru s protokolem vyčtou data z nejstaršího měření. Doporučujeme tedy využívat adresářové struktury a pod příslušným zákazníkem a místem měření mít vždy jen jedno aktuální měření z dané lokace. 7

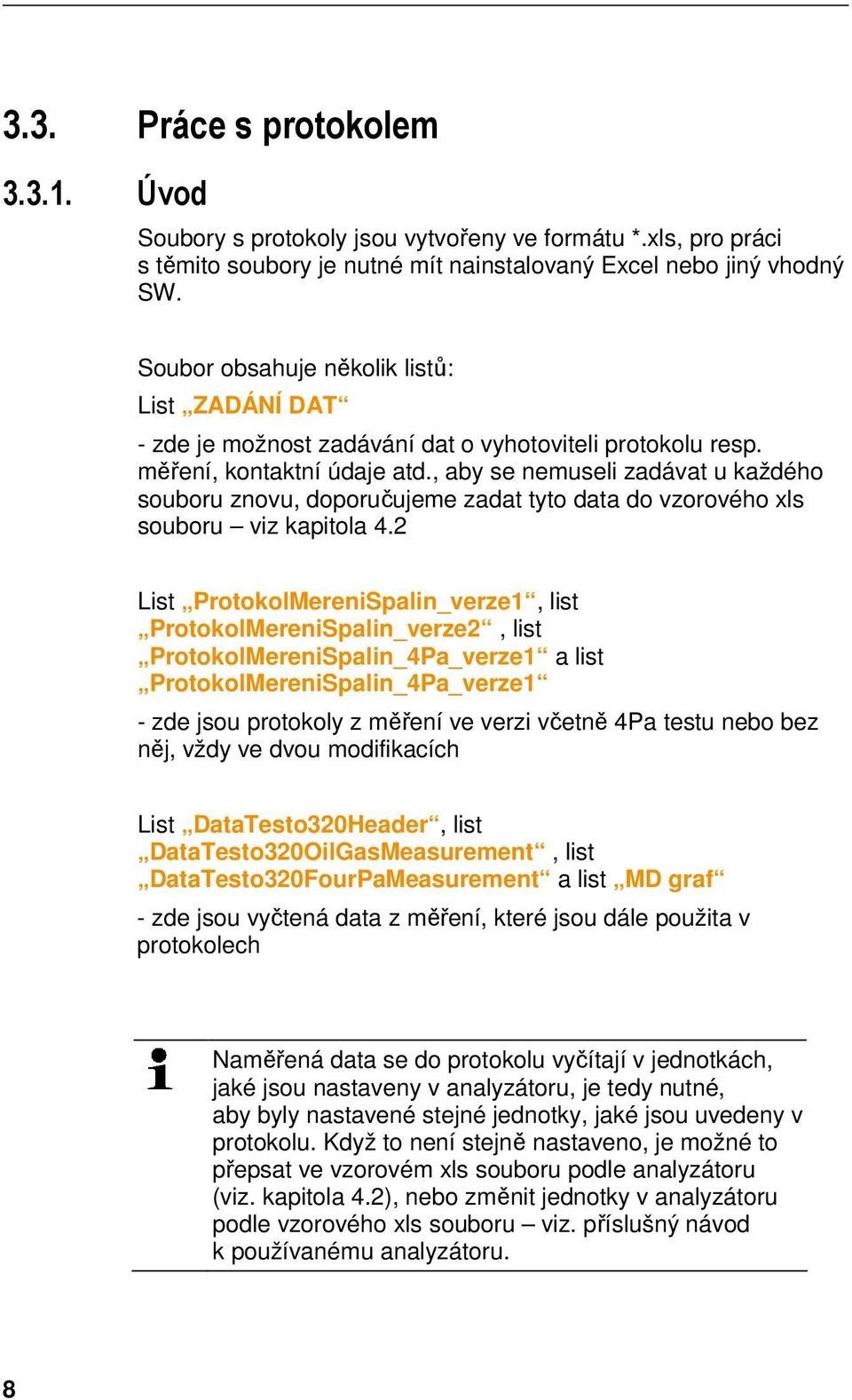

8 3.3. Práce s protokolem Úvod Soubory s protokoly jsou vytvořeny ve formátu *.xls, pro práci s těmito soubory je nutné mít nainstalovaný Excel nebo jiný vhodný SW. Soubor obsahuje několik listů: List ZADÁNÍ DAT - zde je možnost zadávání dat o vyhotoviteli protokolu resp. měření, kontaktní údaje atd., aby se nemuseli zadávat u každého souboru znovu, doporučujeme zadat tyto data do vzorového xls souboru viz kapitola 4.2 List ProtokolMereniSpalin_verze1, list ProtokolMereniSpalin_verze2, list ProtokolMereniSpalin_4Pa_verze1 a list ProtokolMereniSpalin_4Pa_verze1 - zde jsou protokoly z měření ve verzi včetně 4Pa testu nebo bez něj, vždy ve dvou modifikacích List DataTesto320Header, list DataTesto320OilGasMeasurement, list DataTesto320FourPaMeasurement a list MD graf - zde jsou vyčtená data z měření, které jsou dále použita v protokolech Naměřená data se do protokolu vyčítají v jednotkách, jaké jsou nastaveny v analyzátoru, je tedy nutné, aby byly nastavené stejné jednotky, jaké jsou uvedeny v protokolu. Když to není stejně nastaveno, je možné to přepsat ve vzorovém xls souboru podle analyzátoru (viz. kapitola 4.2), nebo změnit jednotky v analyzátoru podle vzorového xls souboru viz. příslušný návod k používanému analyzátoru. 8

9 Funkce protokolu Podle verze protokolu jsou ve vybraném listu zobrazeny naměřené hodnoty analýzy spalin případně i hodnoty 4Pa testu (graficky), dále pak data o vyhotoviteli, kontaktní údaje, údaje o zákazníkovi, prostor pro komentář / závěr z měření atd. Teplota spalin, komínový tah Hodnoty teploty spalin a komínového tahu, které je nutné dle TPG měřit, jsou v protokolu zobrazeny společně s dalšími hodnotami z analýzy spalin. CO v okolí Hodnota CO v okolí, kterou je dle TPG také nutné měřit, není programem vyčítána, je nutné jí do protokolu ručně doplnit. Údaj naleznete v analyzátoru: Hlavní menu > Zaznamenaná měření a zde pod příslušným zákazníkem, místem měření a datem zobrazit hodnotu CO v okolí (může být buď pod samostatným měřením CO v okolí nebo jako jedna z hodnot v rámci Měření spalin ) Oxid uhelnatý neředěný [COneř] ve spalinách Hodnota oxidu uhelnatého neředěného [COneř] je porovnávána s grafem dle TPG a automaticky je vyplněn termín pro provedení dalšího servisu (ve dnech). 9

10 4Pa test Hodnoty z 4Pa testu jsou znázorněny graficky. Na základě naměřených hodnot je možné vybrat výsledek tohoto testu, jsou k dispozici čtyři možnosti: NEPROVEDENO, VYHOVUJE, NEVYHOVUJE, nebo NENÍ MOŽNÉ PROVÉST Vzhledem k tomu, že protokoly jsou ve formátu *.xls je možné protokol jednoduše editovat a doplnit o potřebné informace, závěry, komentáře, upravit vzhled apod. 10

11 4 Nastavení produktu 4.1. Nastavení programu Nastavení programu doporučujeme nechat na původních hodnotách, změny v nastavení mohou ovlivnit chod programu. > Pro nastavení programu klikněte na tlačítko Nastavení v horní liště Je možné měnit cestu k ovladači ZIV Driver, který je součástí programu. Dále pak cestu k dočasnému adresáři, kde program ukládá dočasné soubory v průběhu práce s programem a cestu k adresáři, kde jsou ukládány protokoly z měření Změna vzorového xls souboru Vzorový soubor VzorXLS.xls naleznete ve složce: C:\Testo\SW_TPG_704_01\Templates Do vzorového souboru je možné zadat kontaktní údaje na Vaši osobu/firmu a další údaje. Pokud jsou změny uloženy, tyto údaje jsou pak vyplňovány i při generování protokolů z měření. 11

12 2. Autom Je také možné zde měnit například vzhled jednotlivých šablon (listů) pro protokoly, doporučujeme ale udělat si kopii původního vzorového souboru, aby bylo možno se k němu v případě potřeby vrátit. Při změnách vzorového souboru neměňte názvy ani pořadí jednotlivých listů! 4.3. Volba používaného analyzátoru Program je možné používat s analyzátory spalin modelové řady testo 320 a testo 330 LL (verze ). Pro výběr konkrétního modelu, se kterým budete chtít program používat, je nutné nakonfigurovat příslušný ovladač: 1. Spusťte aplikaci ZIVDriverConfiguration naleznete jí ve složce: C:\Testo\SW_TPG_704_01\ZIVDriver 2. V záložce Analyzer zaškrtněte model analyzátoru, se kterým chcete program používat: 3. Dále stiskněte tlačítko Apply a poté Exit. 12

13 Poznámky: 13

14 Poznámky: 14
