1 TECHNICKÁ ZPRÁVA PORODNICE PRO SLONY Zoo a Zámek Zlín-Lešná, příspěvková organizace TZ JS-Konstrukce Ing. Jaroslav SKLENÁŘ POLNÍ PRUSINOVICE tel jskonstrukce@seznam.cz TECHNICKÁ ZPRÁVA BŘEZEN

2 OBSAH: 1. POPIS PORODNICE PRO SLONY HLAVNÍ POŽADAVKY NA CELÝ PROJEKT PORODNICE HYDRAULICKÁ VRATA ELEKTRICKÉ VYBAVENÍ ŠROUBOVATELNÉ PROVEDENÍ MINIMUM STAVEBNÍCH ÚPRAV UMÍSTĚNÍ PORODNICE ÚPRAVY/STÁVAJÍCÍ STAV 7 2. HLAVNÍ PARAMETRY JEDNOTLIVÝCH SESTAV PORODNICE STĚNA S HYDRAULICKÝMI VRATY LEVÁ, PRAVÁ, STŘEDOVÁ CENTRÁLNÍ SLOUP CELKOVÁ SESTAVA ZÁVĚR 12 TECHNICKÁ ZPRÁVA BŘEZEN

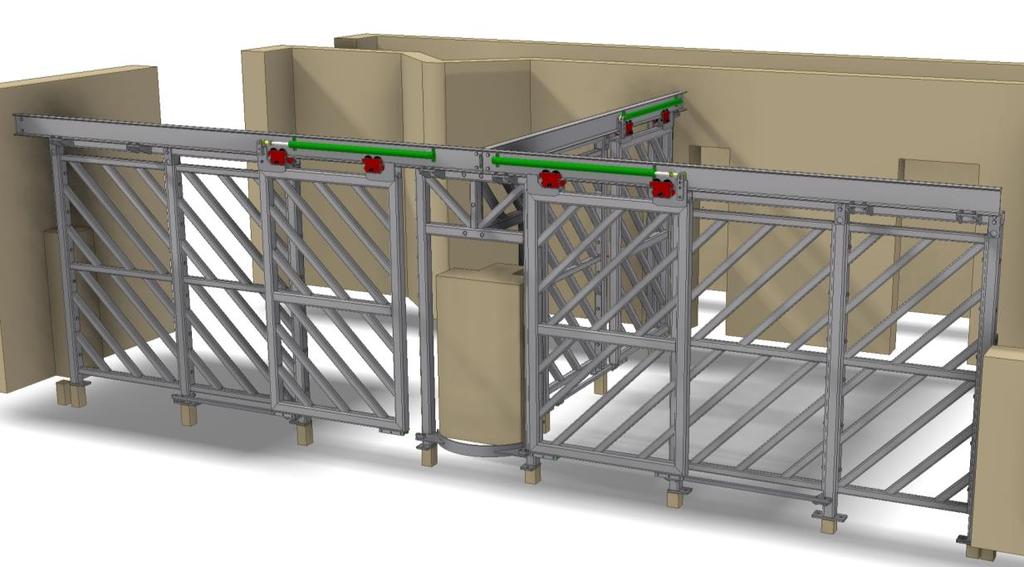

3 1. POPIS PORODNICE PRO SLONY Pro Zoo a Zámek Zlín - Lešná do pavilonu slonů je navržena porodnice pro slony. Stávající pavilon slonů bude paprskovitě rozdělen na 3 samostatné prostory, aby každá ze slonic měla svůj vlastní prostor. Porodnice pro slony je sestavena z několika zámečnických výrobků - svařenců, které mají stejný design jako již zrealizovaná tréninková stěna a inseminační klec, na které jsou již slonice zvyklá. Z důvodu možné demontáže porodnice a její přestěhování do nového pavilonu slonů je celá sestava rozebíratelná. Orientační hmotnost celé ocelové konstrukce (porodnice pro slony) včetně spojovacího materiálu, ale bez povrchové úpravy je cca 5670 kg. Všechny zámečnické výrobky budou opatřeny povrchovou úpravou žárový zinek. 1.1 HLAVNÍ POŽADAVKY NA CELÝ PROJEKT PORODNICE HYDRAULICKÁ VRATA Jedním z hlavních požadavků zadavatele byly hydraulicky otvíratelná vrata do každé části rozděleného pavilonu. Celkem jsou na sestavě 3 kusy takto otvíratelných vrat. Otvírání je řízeno přes ruční rádiový (přenosný) ovladač. Jako zdroj tlakového oleje bude v ošetřovatelské chodbě umístěn na podlaze hydraulický agregát. Agregát sestává z ocelové nádrže objemu 100l s příslušenstvím, které zahrnuje: TECHNICKÁ ZPRÁVA BŘEZEN

4 nalévací hrdlo s dýchacím filtrem, stavoznak s teploměrem. Pod nádrží je umístěna okapová vana. Na víku nádrže je horizontálně umístěn elektromotor, který je pomocí držáku a pružné spojky spojen se zubovým hydrogenerátorem s nízkou hlučností umístěným uvnitř nádrže. Na víku nádrže je umístěn hydraulický blok o třech sekcích, sekce jsou zapojeny sériově. Každá sekce je osazena hydraulickým rozváděčem pro řízení směru pohybu válce a hydraulickým zámkem pro blokování pohybu válce. Pro nouzový pohyb s válci při výpadku elektrického proudu je agregát vybaven ručním čerpadlem a možností ručního přestavení rozváděče s aretací. Filtraci hydraulické kapaliny zajišťuje vratný filtr s optickou indikací zanesení vložky. Parametry hydraulického agregátu: Hydraulická část: - typ čerpadla zubové - průtok 28l/min - max. tlak: 160bar - nádrž ocelová, 100l - filtrace 10μm - připojení G3/8, vnitřní Elektrická část: - výkon el. motoru 7,5kW - otáčky elektromotoru 1455ot./min - napětí na elektromotoru 400V 50Hz - ovládací napětí prvků 24V DC Obecně: - dovolený rozsah teploty okolí C - typ provoz, kde se agregát používá hala - povrchová úprava odstín RAL dle dohody - provozní kapalina minerální olej, HM 46 podle ISO 6743 Popis funkce: Sériové zapojení rozváděčů zaručuje současný pohyb několika válců bez závislosti na odporech. Jeden z válců se pohybuje nižší rychlostí. Jeden z válců se pohybuje nižší rychlostí. Hydraulické válce: Válce jsou svařované konstrukce podle katalogu ZH2-D, uchycení pomocí patek na obalu, pístní tyč je zakončena závitem M27x2. Parametry válců: - rozměr (vrtání / tyč x zdvih) 63/36x1620mm TECHNICKÁ ZPRÁVA BŘEZEN

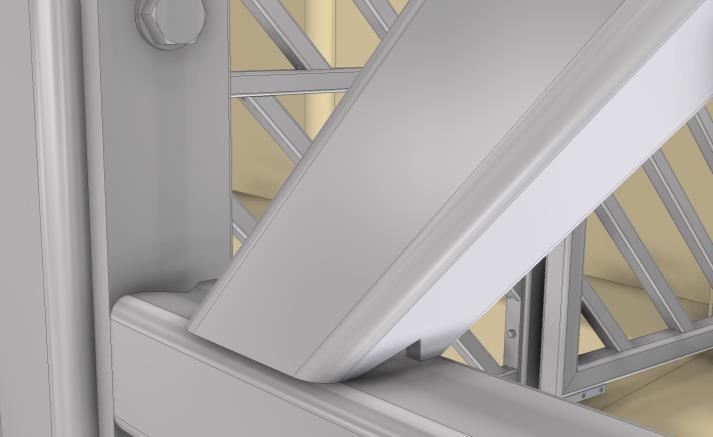

5 - jmenovitý tlak 160bar - rychlost otevírání (vysouvání válce) 0,15m/s - rychlost zavírání (zasouvání válce) 0,22m/s Hydraulické rozvody: Rozvody na ocelové konstrukci porodnice jsou v ocelových pozinkovaných trubkách. Spoje jsou provedeny pomocí zářezných prstýnků. Trubky jsou na rám uchyceny plastovými příchytkami. Hydraulický agregát je s rozvody propojen hadicemi. Parametry rozvodů: - rozměr trubek R15x2mm ELEKTRICKÉ VYBAVENÍ Elektrický rozváděč je vybaven zařízením pro spouštění motoru, ovládání rozváděčů a příslušenství agregátu. Na rozváděči je hlavní vypínač, tlačítka start a stop hydrauliky, central stop a signalizace stavu, záložní tlačítka pro ovládání pohybu jednotlivých válců. Primárně k ovládání válců slouží přenosný dálkový ovladač. Na dálkovém ovladači jsou tlačítka pro ovládání pohybu jednotlivých hydraulických válců a tlačítko central stop. Tímto je zajištěno možné otevírání a zavírání z jakékoliv pozice ošetřovatele v pavilonu. Je možné otvírat jakýkoliv počet vrat, jen je zapotřebí brát zřetel na snížení rychlosti otvírání ŠROUBOVATELNÉ PROVEDENÍ Celá sestava porodnice se skládá ze zámečnických výrobků o takových rozměrech, aby bylo možné je přepravit do pavilonu přes vstupní otvor 950x1950 mm. Celá sestava je rozebíratelná díky šroubovým spojům. Všechny zámečnické prvky budou opatřeny povrchovou úpravou žárový zinek. Z tohoto důvodu jsou ve všech svařencích zhotoveny technologické zářezy, aby přebytečný zinek z lázně odtekl z vnitřních dutin svařenců. TECHNOLOGICKÉ ZÁŘEZY PRO ZINKOVÁNÍ TECHNICKÁ ZPRÁVA BŘEZEN

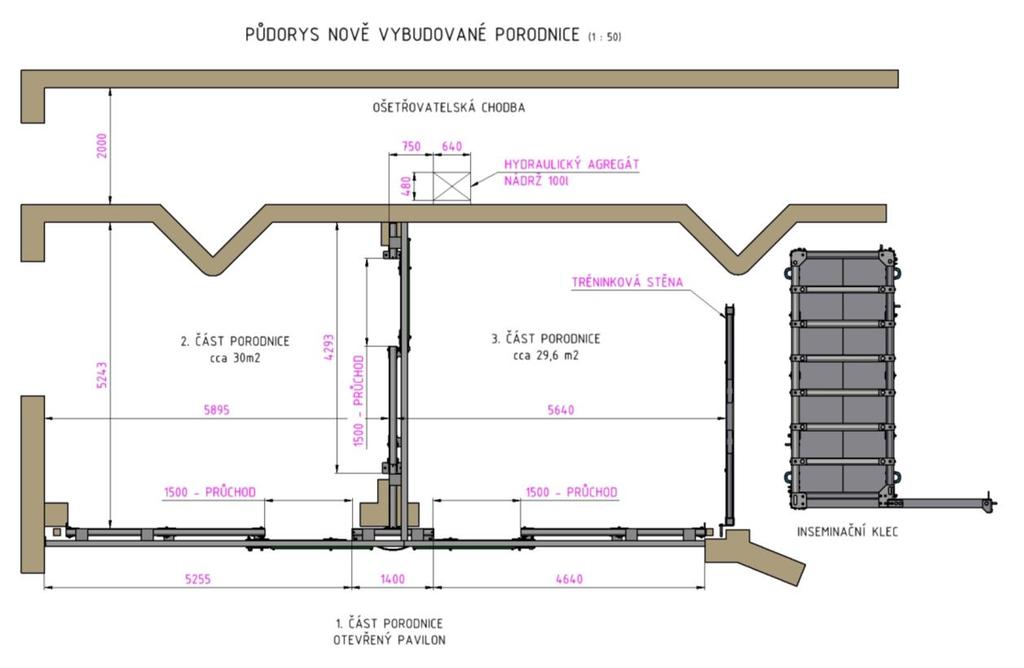

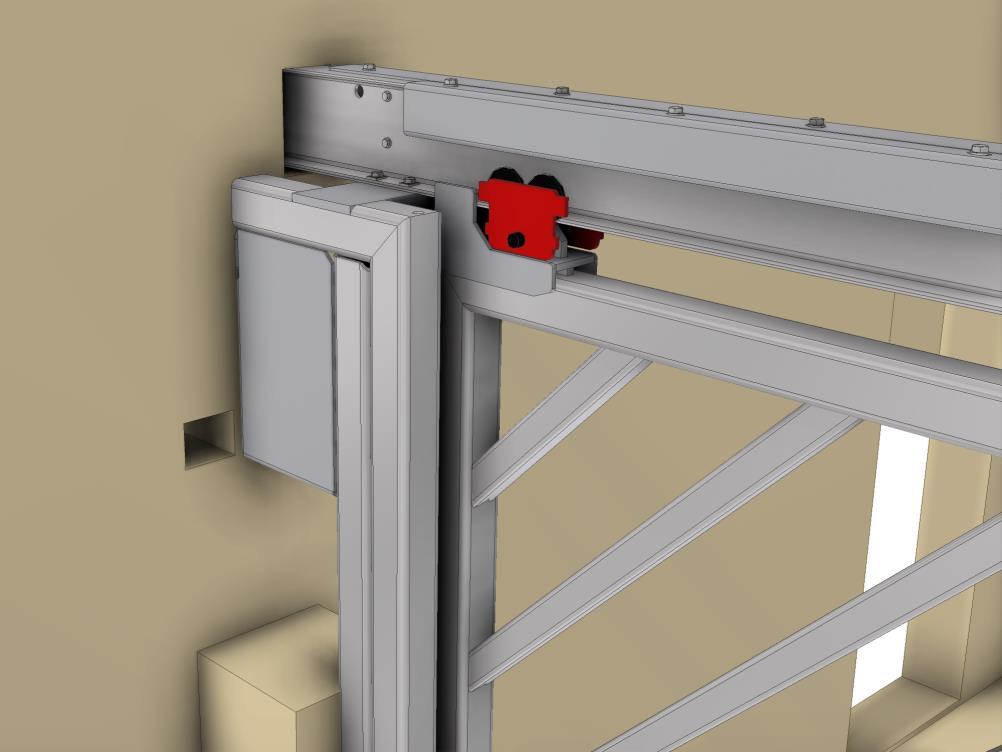

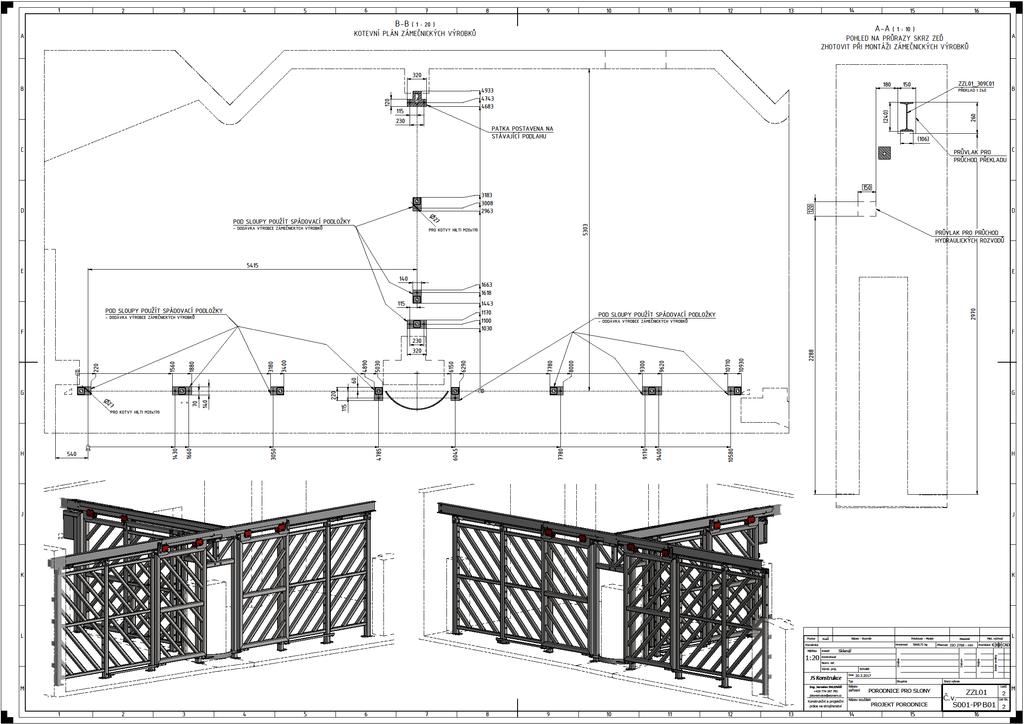

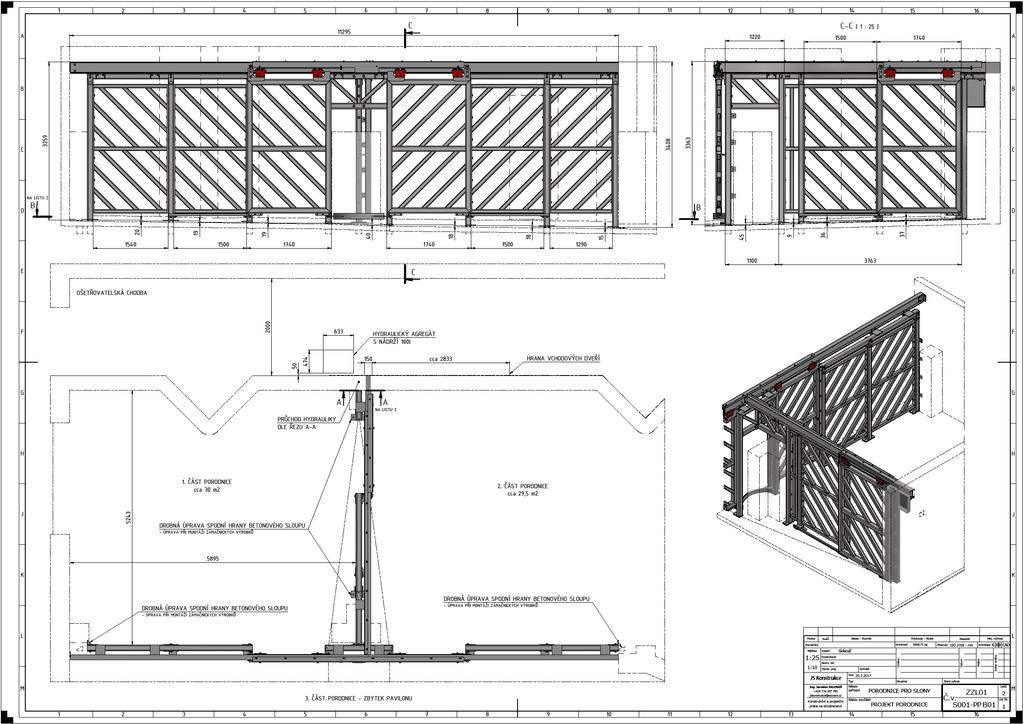

6 MINIMUM STAVEBNÍCH ÚPRAV Zámečnické výrobky jsou kotveny ke stávajícím monolitickým prvkům pavilonu. Hlavní stavební úpravou projde ošetřovatelská chodba, kde se musí zhotovit dva průrazy skrz železobetonovou stěnu pro průchod hydraulických hadic a zakotvení překladu konstrukce střední příčky porodnice. Vše je vyznačeno na projektovém podkladu ZZL01_S001B01-PP OTVORY SKRZ ZEĎ KRYCÍ PLECH HYDRAULIKY 1.2 UMÍSTĚNÍ PORODNICE Ocelová konstrukce porodnice bude umístěna na vyspádovaném betonovém základu v pavilonu slonů. Dle zaměření spádu tohoto základu budou také navrženy podkladové spádovací podložky této konstrukce pro její usazení do roviny. Nově navržená konstrukce sestává z několika samostatných částí, které budou na místě sešroubovány k sobě. Všechny díly budou opatřeny povrchovou úpravou žárový zinek. TECHNICKÁ ZPRÁVA BŘEZEN

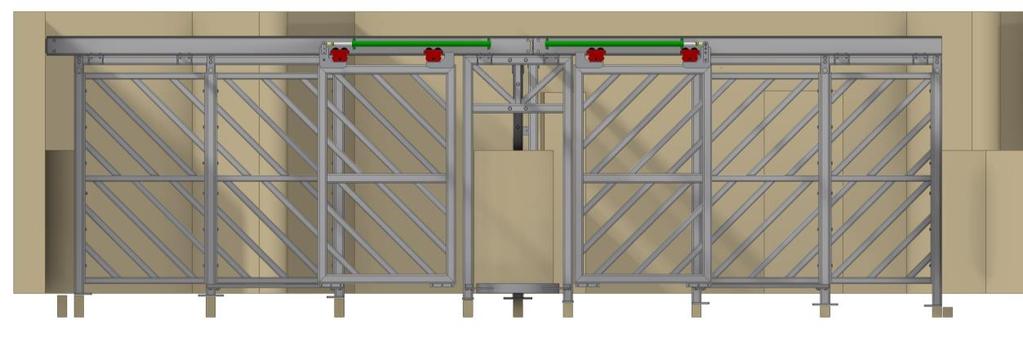

7 VYSPÁDOVANÝ ZÁKLAD 1.3 ÚPRAVY / STÁVAJÍCÍ STAV Při osazování zámečnických výrobků je zapotřebí provést patřičné stavební úpravy. Hlavní úpravou před zahájením montáže ocelové konstrukce je zapotřebí udělat průvlak železobetonovou stěnou v místě, kde budou procházet hydraulické hadice k agregátu. Přesné umístění je zakresleno v projektovém podkladu ZZL01_S001B01-PP a montážní sestavě zámečnických výrobku ZZL01_S001B01. V pavilonu slonů je několik železo-betonových výčnělků, které se pokusíme v celé míře zachovat. Jejich bourání a následná úprava by byla velice zdlouhavá a nákladná. Nová ocelová konstrukce bude tyto hlavní prvky obcházet, nebo se do nich bude kotvit s minimem stavebních úprav, které se budou provádět i při montáži zámečnických prvků. TECHNICKÁ ZPRÁVA BŘEZEN

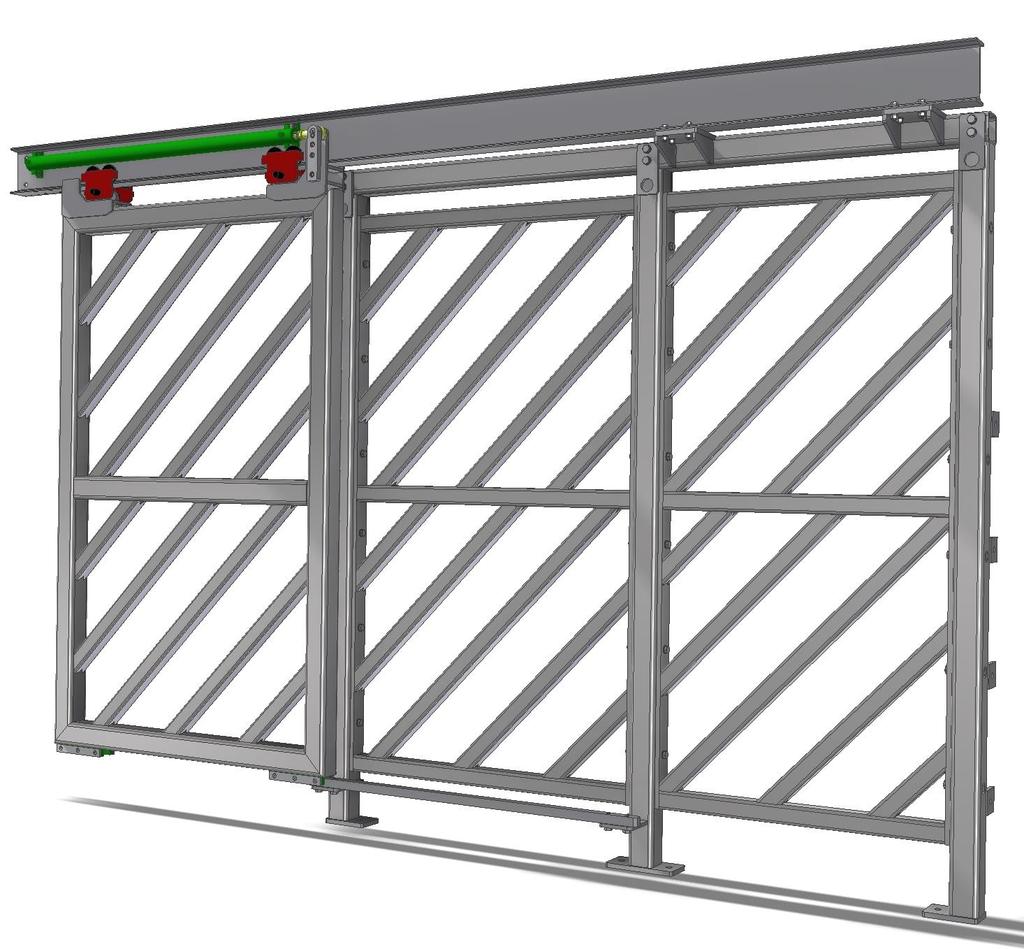

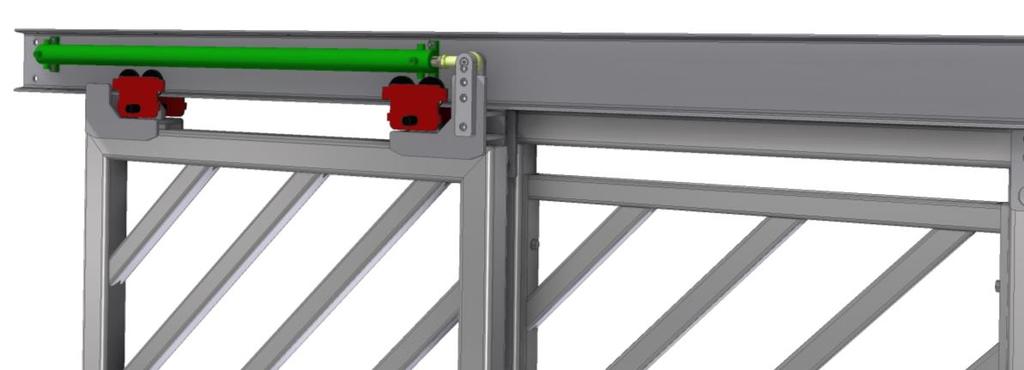

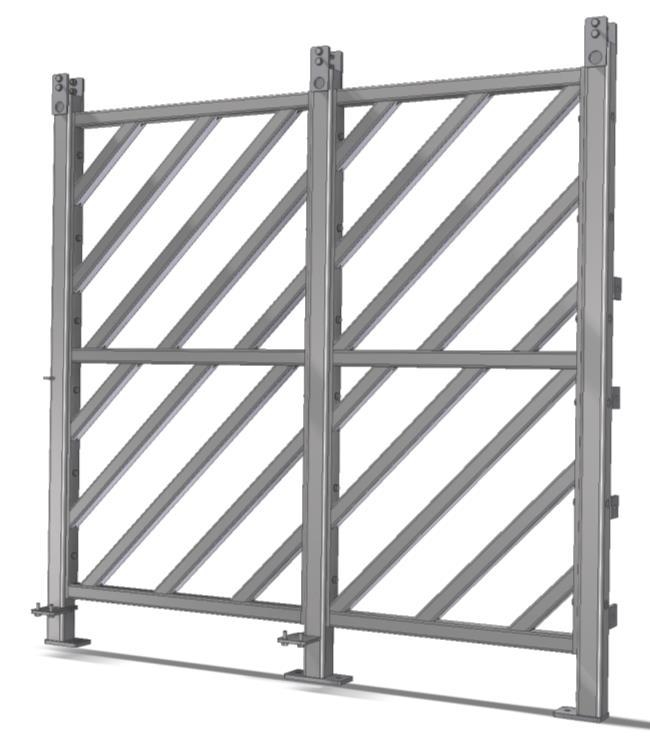

8 2. HLAVNÍ PARAMETRY JEDNOTLIVÝCH SESTAV PORODNICE Celá ocelová konstrukce porodnice je rozdělena na 4 samostatné, k sobě šroubovatelné PODSESTAVY. 2.1 STĚNA S HYDRAULICKÝMI VRATY LEVÁ, PRAVÁ A STŘEDOVÁ - Je tvořena ze sloupů - silnostěnných čtvercových dutých profilů 120x120x8 dle EN Mezi sloupy jsou šrouby M20 pevnostní třídy 8.8 našroubovány výplně ze čtvercových dutých profilů 80x80x6 dle EN Stěna je v levé části kotvena přes ocelové pásoviny tl. 15 mm a ocelové kotvy do stávajícího železobetonového monolitu. Otvory do monolitu se budou zhotovovat při montáži, dle ustavení celé konstrukce. Dále je stěna ukotvena přes ocelové patky sloupů k podlaze pavilonu, kde dle projektu neprochází žádné energie, ani podlahové vytápění. Kotvení je za pomocí ocelových kotev HILTI M20x Na horní ploše sloupů je mezi plechovými objímky našroubován trámec ze silnostěnného čtvercového dutého profilu 120x120x8 dle EN , který nese překlad z hutního polotovaru I 240 dle normy DIN Tento překlad má funkci jako nezbytná výztuha celé konstrukce a také jako pojezdová dráha pro hydraulicky otvíratelná vrata. Na tomto překladu je dále našroubován hydraulický válec ZH2 63x , který vysouvá vrata. Vrata jsou opět ze silnostěnných dutých čtvercových profilů 120x120x8 dle EN s vnitřními výztuhami pod úhlem 45 z profilů 80x80x6 dle EN Vrata mají v horní části navařeny držáky pro uložení na jednonosníkové jeřábové pojezdy REMA 211-1,0_ Na vratech jsou vždy 2 kusy těchto pojezdů. TECHNICKÁ ZPRÁVA BŘEZEN

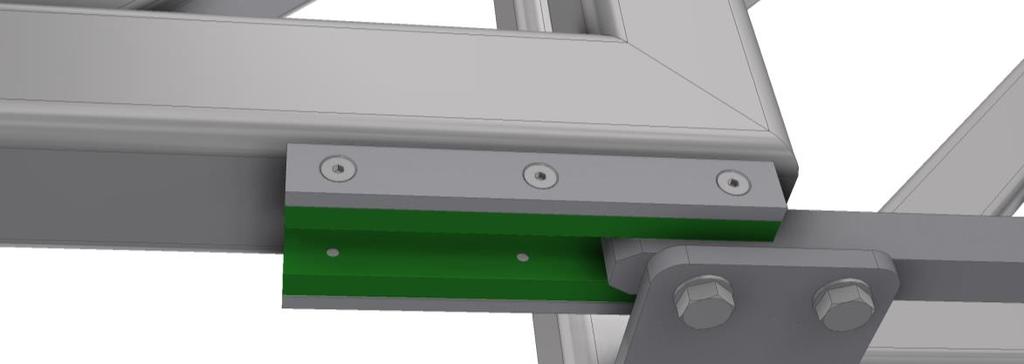

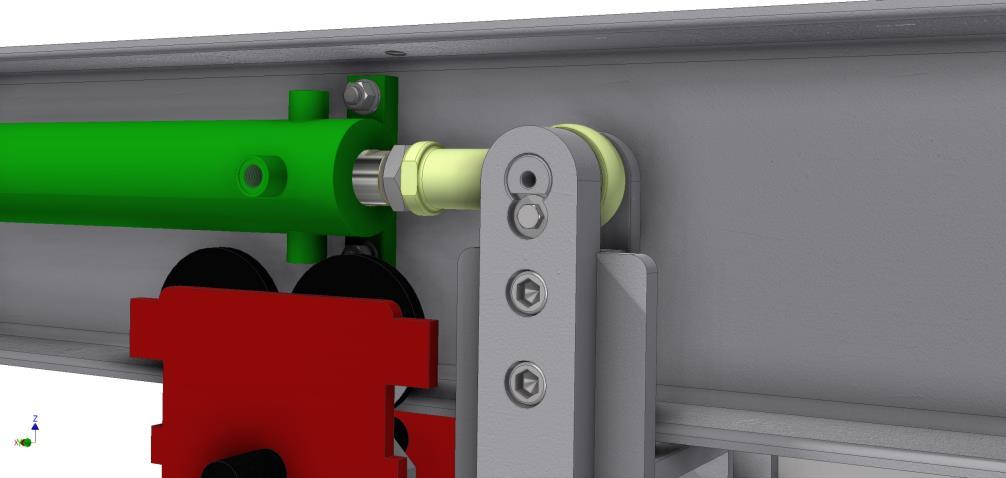

9 - Spojení pístní tyče hydraulického válce a držáku vrat je přes kloubové oko TSF28. Pístní tyč má zakončení vnějším závitem M27x2. - Ve spodní části každých vrat jsou plechové návarky pro kluzné vedení, aby nedocházelo K možnému odklonění vrat od vertikální roviny. Díky tomuto vedení jsou vrata vedena vždy rovnoběžně ke stěně a nedochází k deformacím, které by se mohli přenášet do hydraulických válců a celé konstrukce. Kluzné vedení je z vyměnitelných kluzných pásů z materiálu ZEDEX 100, které v těchto podmínkách vykazují velmi dobré kluzné vlastnosti. TECHNICKÁ ZPRÁVA BŘEZEN

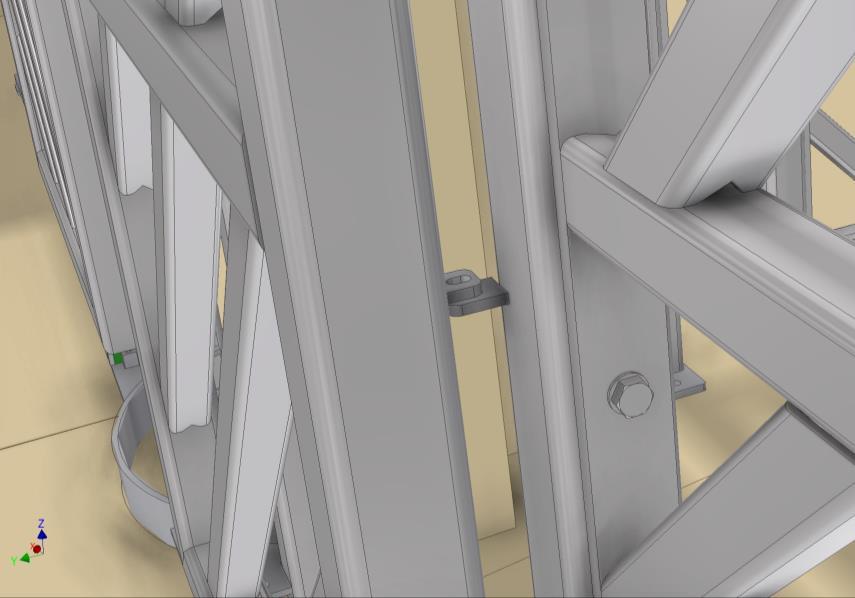

10 - Vrata a přední sloup jsou opatřeny návarky pro možné umístění visacího zámku jako pojistka pro ošetřovatele. SLOUP STĚNY VRATA VÝPLŇ STĚNY PRO VISACÍ ZÁMEK HYDRAULICKÝ VÁLEC JEDNONOSNÍKOVÝ POJEZD HORNÍ PŘEKLAD VÝPLNĚ VRATA BOČNÍ KOTVENÍ KLUZNÉ PÁSY SPODNÍ VEDENÍ VRAT SLOUP STĚNY TECHNICKÁ ZPRÁVA BŘEZEN

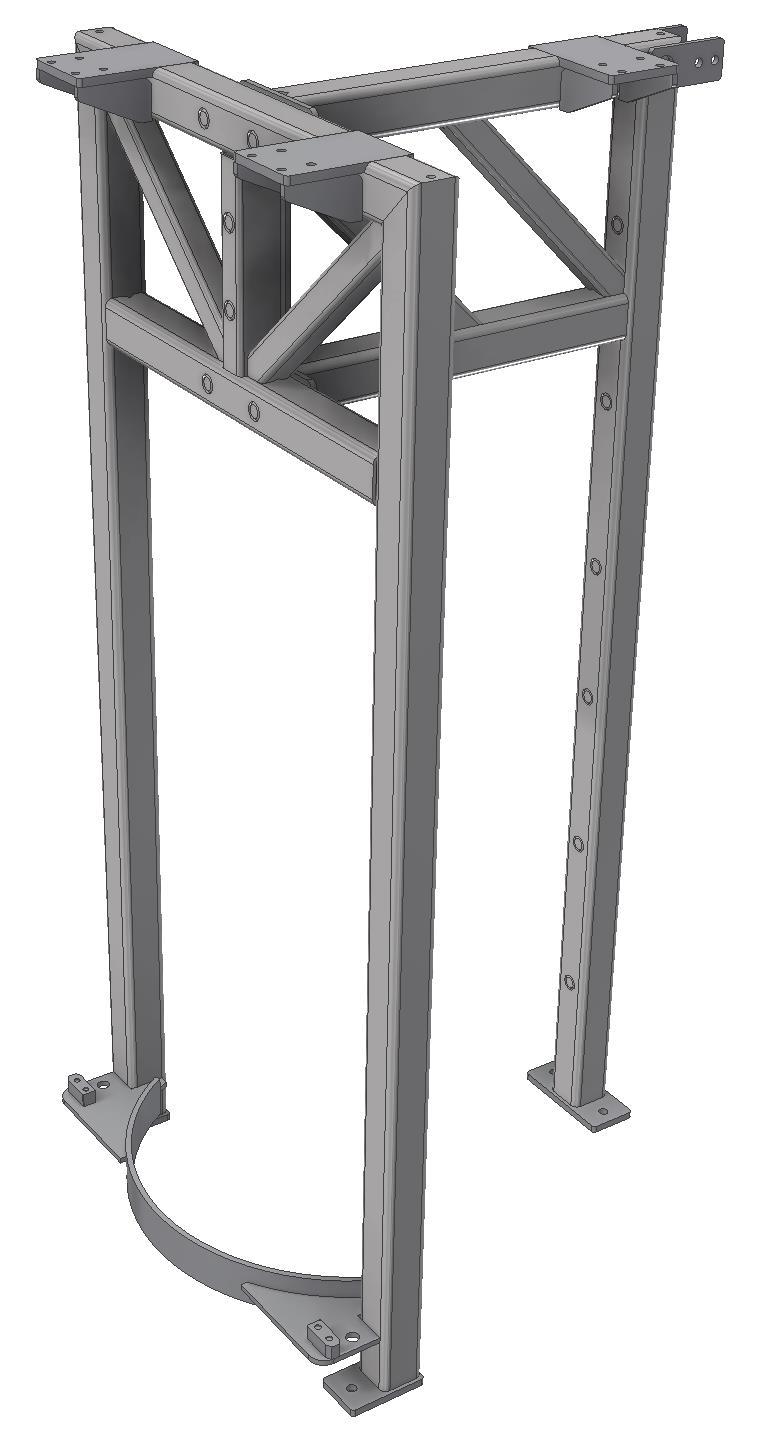

11 2.2 CENTRÁLNÍ SLOUP - Je tvořen ze dvou k sobě přišroubovaných svařenců. Svařence jsou ze silnostěnných čtvercových dutých profilů 120x120x8 dle EN a výztuh ze silnostěnných čtvercových dutých profilů 80x80x6 dle EN , které jsou pod úhlem 45 - V přední části je výztuha plech ve tvaru oblouku, který obchází monolitický prvek v pavilonu slonů. Tato výztuha dále nese prvky pro vedení hydraulických vrat při jejich uzavírání. - Na horní ploše svařenců jsou navařeny plechové patky pro přišroubování nosníků I 240 všech tří stěn s hydraulickými vraty. Tyto nosníky jsou zde k sobě sešroubovány a vzniká nám tak tuhá konstrukce celé sestavy - V zadní části svařence jsou ve sloupu vevařeny závitové vložky k přišroubování výplně stěny s hydraulickými dveřmi. DESKY PRO NOSNÍKY I 240 SLOUP VÝZTUHY ZÁVITOVÉ VLOŽKY SPODNÍ VEDENÍ VRAT KOTVÍCÍ PATKY VÝZTUŽNÝ PLECH SLOUP TECHNICKÁ ZPRÁVA BŘEZEN

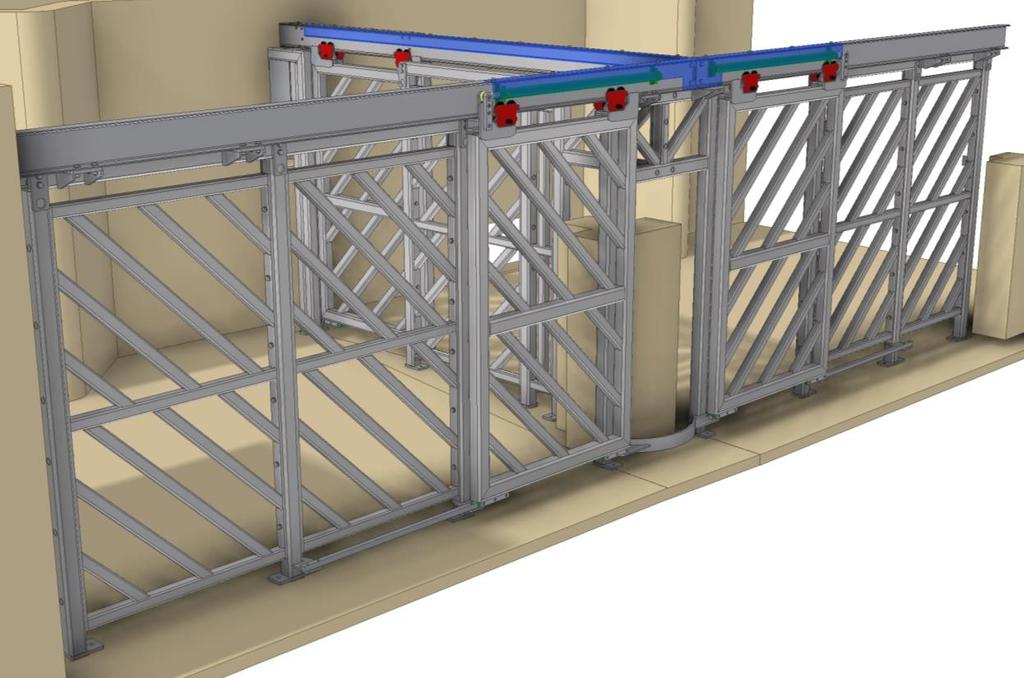

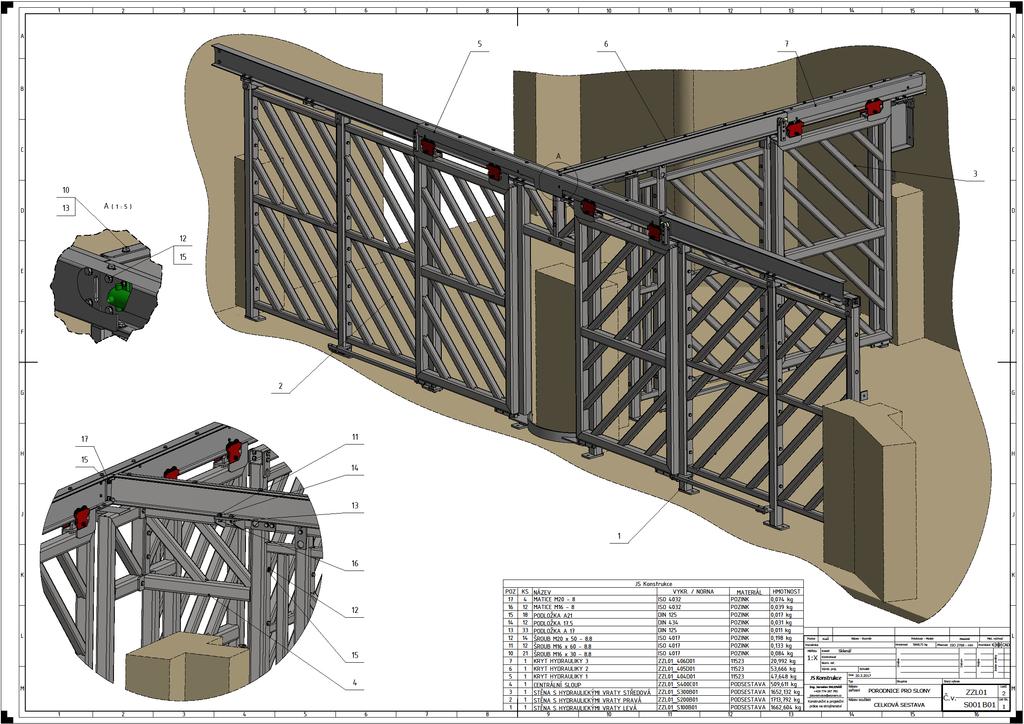

12 2.3 CELKOVÁ SESTAVA - Je sešroubována ze 3 samostatných stěn s hydraulickými dveřmi, centrálního sloupu a krycími plechy pro hydraulické vedení - Veškerý spojovací materiál podsestav i sestav je pevnostní třídy 8.8 a v povrchové úpravě zinek KRYTY HYDRAULIKY 3. ZÁVĚR Výsledkem této zprávy je grafický a textový popis celého projektu porodnice pro slony. Hlavním dílem tohoto projektu je vypracování projektového podkladu, výkresové výrobní dokumentace všech součástí sestavy, konstrukčních rozpisek a položkového rozpočtu pro realizaci. Rozměrové náčrty vycházejí ze zaměření na místě a zaslaných podkladů zadavatele. Dne: Zpracoval: Ing. Jaroslav SKLENÁŘ TECHNICKÁ ZPRÁVA BŘEZEN
