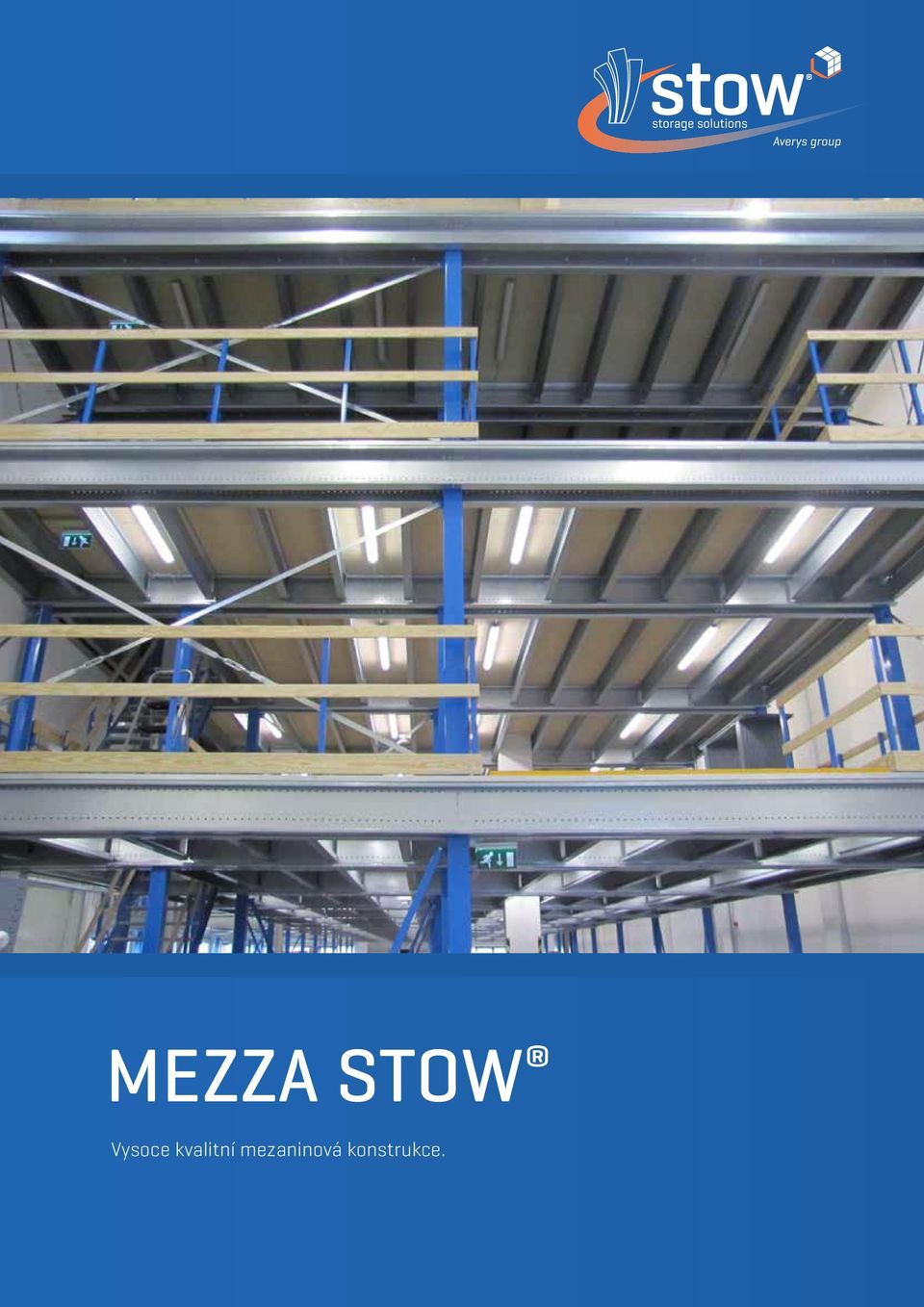

1 MEZZA STOW Vysoce kvalitní mezaninová konstrukce.

2 MEZZA STOW PODLAŽNÍ SYSTEM The Mezza-Stow system byl vyvinutý pro realizaci vícepodlažních systémů. Na rozdíl od klasických ocelových konstrukcí ho lze snadno rozšířit, přesunout nebo upravit podle budoucích požadavků. Spolu s celou řadou příslušenství, jako jsou schodiště, zábradlí a bezpečnostní brány, nabízí využití téměř v každém vícepodlažním systému, v policových a paletových regálových systémech v kombinaci s podlahou, atd. Díky modulovým komponentům nabízí podlažní system Mezza-Stow širokou škálu rozpětí stojin a a možného zatížení od kg/m / Sloup 2/ Hlavní nosník 3/ Vedlejší nosník 4/ Úchyt nosného profilu 5/ Profily zavětrování 6/ Podlaha: dřevotříska/ocelové rošty POVRCHOVÁ ÚPRAVA Standardně jsou nosníky pozinkované a sloupy lakované práškovou barvou RAL 5015 (nebeská modř). Povrchová úprava všech lakovaných dílů je epoxidový práškový lak polymerovaný za teploty 180 C. PODLAHA Dřevěná podlaha Dřevotřísková deska o tl.38mm: Jednostranně laminovaná dřevotřísková deska. Z jedné strany laminovaná deska a z druhé strany s protiskluzovou úpravou. Roštové podlahy Jako alternativu je možné použít rošty. Velikost roštu závisí na požadovaném zatížení (oko 30x30, 30x40 nebo 30x60, nosný pásek 25-35mm). ( JASNÉ VÝHODY PRO KAŽDOU INSTALACI ) Soulad s evropskými FEM a EN normami; kvalita garantovaná certifikátem ISO 9001 Počítačové návrhy řešení zaměřené na nejlepší výsledek u každé aplikace včetně statických výpočtů Pečlivé testování všech komponentů ve specializovaných laboratořích Plně automatizovaná výroba s vysokým standardem kvality a kontroly se zaměřením na efektivitu

Spolu s celou řadou příslušenství, jako jsou schodiště, zábradlí a bezpečnostní brány, nabízí využití téměř v každém vícepodlažním systému, v policových a paletových regálových systémech v kombinaci

3 KOMBINACE S PALETOVÝMI REGÁLY Mezaninové profily mohou být připojeny k rámům standardních paletových regálů pomocí speciálních spojů. Paletové regály v kombinaci s Mezza- -Stow jsou často používány pro distribuční sklady i v kombinaci s dopravníky nebo automatickým zakladačem. KONSTRUKČNÍ VLASTNOSTI SLOUP PEVNÉ SPOJENÍ Sloupy jsou vyrobeny z jeklových profilů. Velikost sloupu je závislá na požadovaném zatížení a výšce plošiny. Nasloupech jsou přivařeny držáky pro uchycení hlavních nosníků konstrukce. U vícepodlažních systémů jsou držáky přivařeny na sloupu nad sebou. Spoj mezi hlavním nosníkem a vedlejším nosníkem je pro stabilitu stavby zásadní. Zatížení je z vedlejšího nosníku přenášeno na hlavní nosník, aniž by došlo k deformaci spoje. HLAVNÍ NOSNÍK Hlavní nosník je C-profil tvářený za studena. Rozmanitost profilů od 250 mm do 360 mm výšky a od 2,5 mm do 4 mm tloušťky umožňuje nejlepší optimalizaci prostoru pro skladování. VEDLEJŠÍ NOSNÍK Vedlejší nosník je profil sigma a je konstruován tak, že netrpí téměř žádným kroucením při zatížení. Profil sigma je vyroben z vysoce kvalitní mikrolegované oceli. Druh dřevěného záklopu nebo roštu, jeho velikost a nosnost určuje rozpětí mezi vedlejšími nosníky. ZAVĚTROVÁNÍ Stabilitu a tuhost konstrukce zajišťuje zavětrování systému. Zavětrování spojuje sloup konstrukce s podlahou haly trubkovými profily. V případě vícepatrových konstrukcí je druhé patro zavětrováno pomocí plochých zavětrovacích profilů. Horizontální zavětrování je potřeba použít v případě, že je podlaha z roštů.

KONSTRUKČNÍ VLASTNOSTI SLOUP PEVNÉ SPOJENÍ Sloupy jsou vyrobeny z jeklových profilů. Velikost sloupu je závislá na požadovaném zatížení a výšce plošiny.

4 BRÁNA PŘEDÁVACÍHO MÍSTA Předávací místa jsou opatřena bezpečnostní uzavírací bránou. Velikost předávacího místa musí odpovídat velikosti skladovaných palet. DOPLŇKY ZÁBRADLÍ Zábradlí je vyrobeno v souladu s bezpečnostními předpisy pro použití v průmyslovém provozu. Standardní ocelové zábradlí má výšku 1100 mm, madlo, střední a okopovou příčku. Jednotlivé díly se snadno spojují a je možné je sestavit pod libovolným úhlem dle konkrétního řešení konstrukce. SCHODIŠTĚ Schody mohou být integrovány do regálů, do přídavné podlahové konstrukce nebo mohou být umístěny mimo její půdorys. V závislosti na požadavcích národních norem jsou možné různé typy schodišť. PODLAHOVÉ KONSTRUKCE NA MÍRU PODLAHA Z ROŠTŮ Pro podlahu v mezaninu může být použitý ocelový rošt. Rošt je k dispozici v různých rozměrech a to podle požadovaného zatížení, bodového zatížení a rozpětí vedlejších nosníků. Podlaha z roštů umožňuje cirkulaci vzduchu. VOLNÝ PRŮCHOD VE VŠECH SMĚRECH V některých případech je požadovaný volný průchod všemi směry. Toto speciálně navržené zavětrování využívá rámy paletového regálu, které jsou instalované těsně pod hlavní a vedlejší nosníky. ( JASNÉ VÝHODY PRO KAŽDOU INSTALACI ) Soulad s evropskými FEM a EN normami; kvalita garantovaná certifikátem ISO 9001 Počítačové návrhy řešení zaměřené na nejlepší výsledek u každé aplikace včetně statických výpočtů Pečlivé testování všech komponentů ve specializovaných laboratořích Plně automatizovaná výroba s vysokým standardem kvality a kontroly se zaměřením na efektivitu

Jednotlivé díly se snadno spojují a je možné je sestavit pod libovolným úhlem dle konkrétního řešení konstrukce.

5 OSTATNÍ STOW PRODUKTY Pal Rack Drive in Stow Mobile Stow Atlas Stowshelf Midi Rack Stow International nv Stow Belgium Stow Nederland Stow France Stow Deutschland Stow ČR Stow U.K. Stow Poland Stow Austria Stow China

stow.fr Stow Deutschland www.stow.de Stow ČR www.stow.cz Stow U.K. www.stow.co.
