1 F.1.1 ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ F TECHNICKÁ ZPRÁVA REKONSTRUKCE FASÁDY MŠ ŽIŽKOVA 1032, ŠLUKNOV DOKUMENTACE KE STAVEBNÍMU POVOLENÍ Investor : Město Šluknov náměstí Míru Šluknov Zodp. projektant : Ing. Jiří Cobl Vypracoval : Martin Rousek Datum : zaří 2013 Zakázka :

2 1. TECHNICKÁ ZPRÁVA a) Identifikační údaje Název stavby : REKONSTRUKCE FASÁDY MŠ ŽIŽKOVA 1032, ŠLUKNOV Místo stavby : st.p.č.k. 1493/4; p.p.č.k. 1493/2, 1493/5, 1503, 1506/1, 1506/2, 1506/3 k.ú. Šluknov Stavební úřad : Šluknov Kraj : Ústecký Charakter stavby : Rekonstrukce Investor : Město Šluknov náměstí Míru Šluknov Zodpovědný projektant: Ing. Jiří Cobl, ČKAIT Starokřečanská 34, , Rumburk Stupeň dokumentace : Dokumentace ke stavebnímu povolení a) Účel objektu Jedná se o objekt mateřské školy. Předmětem projektové dokumentace je zateplení a rekonstrukce obvodových stěn objektu. Návrh zateplení vychází z předaných podkladů od investora Energetický audit. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Architektonické řešení: Budova školky je nepodsklepená, jednopodlažní s plochou střechou. Objekt bude zateplen kontaktním zateplovacím systémem tl. 120 mm. Členění fasády i oken zachováváme, dojde pouze ke změně barevného řešení fasády

3 Funkční, dispoziční a výtvarné řešení: Funkční a dispoziční řešení objektu se zateplením nezmění. Barevné řešení fasády musí respektovat okolní objekty. Řešení přístupu do objektu: Stavebními úpravami neměníme přístup osob do objektu. Vegetační úpravy: Nejsou navrženy žádné vegetační úpravy v okolí objektu. c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zastavěná plocha objektu školy: 1345 m² Podlahová plocha 1.P.P m² Obestavěný prostor objektu: 4510 m³ Předpokládané investiční náklady: Kč s DPH d) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost 1.Práce HSV 1.1. Bourací práce Na fasádě dojde k odsekání stávajících obkladů a částečnému otlučení omítky (odhad: do 30% z celkové plochy). Otlučeny budou místa, která jsou nafouklá nebo nedrží pevně s podkladem. Dále budou před zahájením prací demontovány cedule, žebříky, mříže, hromosvod atd. Po provedení kontaktního zateplovacího systému bude hromosvod namontován zpět na prodloužené držáky a provedena revize zařízení. Dále bude odbourán betonový okapový chodník a dojde k odsekání části základových konstrukcí. Dojde k vybourání dvou plastových oken včetně parapetů Zemní práce Kolem objektu bude proveden odkop zeminy pro provedení drenáže a zateplení objektu. Práce budou prováděny ručně, popřípadě malou strojní mechanizací. Výkop musí být proveden ve spádu 1% pro spád drenáže. Pod drenáží bude provedena betonová mazanina ve spádu tl. 100 mm. Potrubí je navrženo z flexibilní PVC potrubí, obaleného geotextýlii. Obsyp potrubí bude z kameniva 8-16 a následně hrubší frakcí

4 1.3. Základové konstrukce Nejsou navrženy žádné základové konstrukce Svislé nosné a nenosné konstrukce Pro dosažení rovinnosti dojde v části základových konstrukcí k jejich postupnému podezdívání cihlami plnými pálenými na MVC. U vybouraných oken bude z jedné strany dozděno ostění na celou tloušťku zdi cihlami pálenými nebo pórobetonovými Vodorovné konstrukce Zůstávají stávající Konstrukce střechy Konstrukce střechy zůstává bez změn Komunikace, zpevněné plochy, úprava ploch Po překopech inž. sítí budou komunikace a zpevněné plochy navráceny do původního stavu. 2. Práce PSV 2.1 Izolace proti vodě a radonu Bude provedena svislá hydroizolace spodní stavby, která bude vytažena minimálně 300 mm nad úroveň upraveného terénu. Svislá hydroizolace musí byt propojena se stávající vodorovnou hydroizolací spodní stavby. A to vysekáním drážky nad vodorovnou izolací, očištění, napenetrováním stáv. Izolace, vytmelením drážky hydroizolační kompozitní hmotou a přetmelení hydroizolační hmotou Tepelné izolace Jsou navržena následující úsporná opatření: - zateplení obvodových stěn polystyrenovými deskami EPS a XPS (λmax=0,035w/m²k) tl. 120 mm Provedení vnějších tepelných izolací zateplovacího systému (ETICS) musí být provedeno dle ČSN Výrobce KZS musí být členem Cechu pro zateplování budov a držitelem kvalitativní třídy A

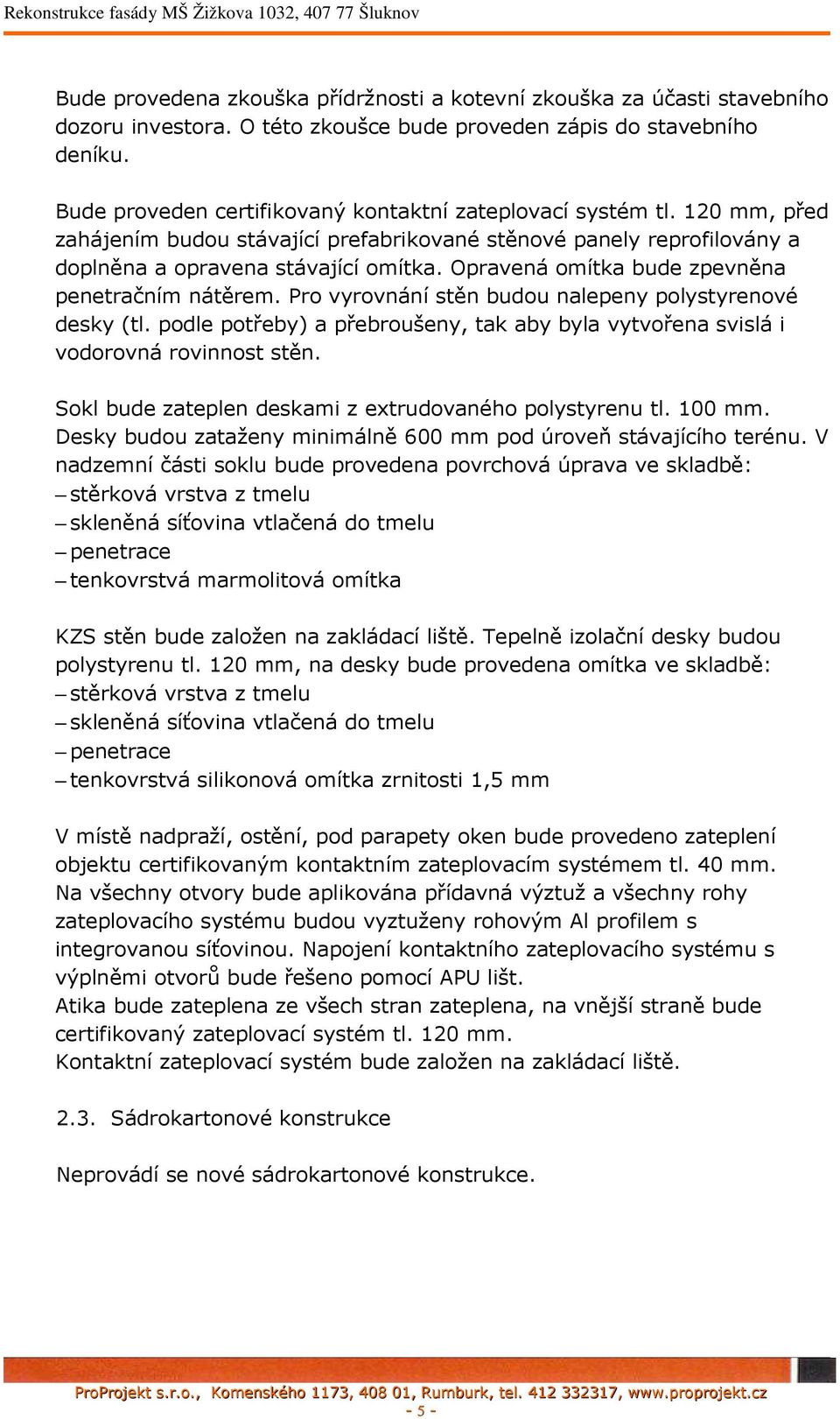

5 Bude provedena zkouška přídržnosti a kotevní zkouška za účasti stavebního dozoru investora. O této zkoušce bude proveden zápis do stavebního deníku. Bude proveden certifikovaný kontaktní zateplovací systém tl. 120 mm, před zahájením budou stávající prefabrikované stěnové panely reprofilovány a doplněna a opravena stávající omítka. Opravená omítka bude zpevněna penetračním nátěrem. Pro vyrovnání stěn budou nalepeny polystyrenové desky (tl. podle potřeby) a přebroušeny, tak aby byla vytvořena svislá i vodorovná rovinnost stěn. Sokl bude zateplen deskami z extrudovaného polystyrenu tl. 100 mm. Desky budou zataženy minimálně 600 mm pod úroveň stávajícího terénu. V nadzemní části soklu bude provedena povrchová úprava ve skladbě: stěrková vrstva z tmelu skleněná síťovina vtlačená do tmelu penetrace tenkovrstvá marmolitová omítka KZS stěn bude založen na zakládací liště. Tepelně izolační desky budou polystyrenu tl. 120 mm, na desky bude provedena omítka ve skladbě: stěrková vrstva z tmelu skleněná síťovina vtlačená do tmelu penetrace tenkovrstvá silikonová omítka zrnitosti 1,5 mm V místě nadpraží, ostění, pod parapety oken bude provedeno zateplení objektu certifikovaným kontaktním zateplovacím systémem tl. 40 mm. Na všechny otvory bude aplikována přídavná výztuž a všechny rohy zateplovacího systému budou vyztuženy rohovým Al profilem s integrovanou síťovinou. Napojení kontaktního zateplovacího systému s výplněmi otvorů bude řešeno pomocí APU lišt. Atika bude zateplena ze všech stran zateplena, na vnější straně bude certifikovaný zateplovací systém tl. 120 mm. Kontaktní zateplovací systém bude založen na zakládací liště Sádrokartonové konstrukce Neprovádí se nové sádrokartonové konstrukce

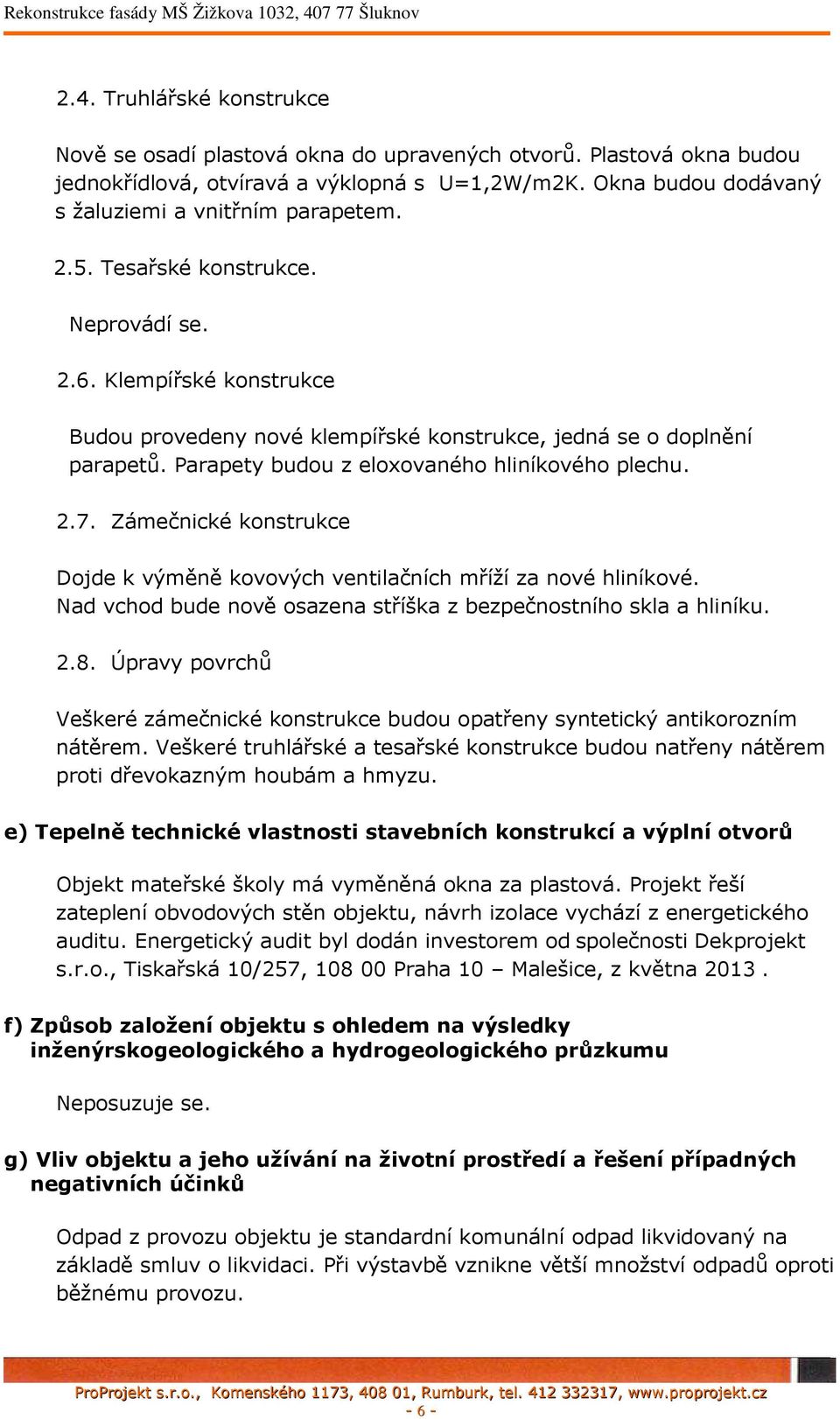

6 2.4. Truhlářské konstrukce Nově se osadí plastová okna do upravených otvorů. Plastová okna budou jednokřídlová, otvíravá a výklopná s U=1,2W/m2K. Okna budou dodávaný s žaluziemi a vnitřním parapetem Tesařské konstrukce. Neprovádí se Klempířské konstrukce Budou provedeny nové klempířské konstrukce, jedná se o doplnění parapetů. Parapety budou z eloxovaného hliníkového plechu Zámečnické konstrukce Dojde k výměně kovových ventilačních mříží za nové hliníkové. Nad vchod bude nově osazena stříška z bezpečnostního skla a hliníku Úpravy povrchů Veškeré zámečnické konstrukce budou opatřeny syntetický antikorozním nátěrem. Veškeré truhlářské a tesařské konstrukce budou natřeny nátěrem proti dřevokazným houbám a hmyzu. e) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Objekt mateřské školy má vyměněná okna za plastová. Projekt řeší zateplení obvodových stěn objektu, návrh izolace vychází z energetického auditu. Energetický audit byl dodán investorem od společnosti Dekprojekt s.r.o., Tiskařská 10/257, Praha 10 Malešice, z května f) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Neposuzuje se. g) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Odpad z provozu objektu je standardní komunální odpad likvidovaný na základě smluv o likvidaci. Při výstavbě vznikne větší množství odpadů oproti běžnému provozu

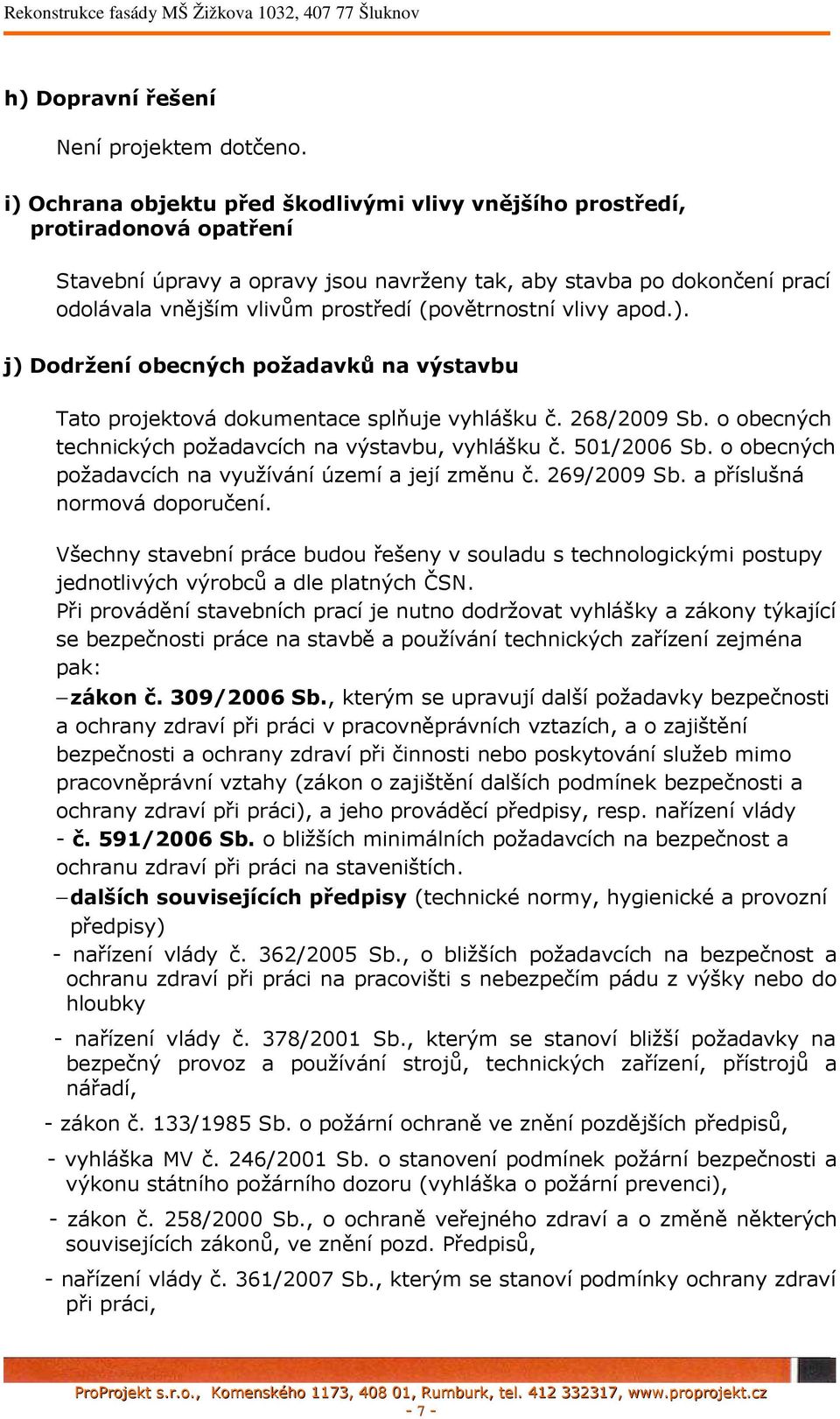

7 h) Dopravní řešení Není projektem dotčeno. i) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Stavební úpravy a opravy jsou navrženy tak, aby stavba po dokončení prací odolávala vnějším vlivům prostředí (povětrnostní vlivy apod.). j) Dodržení obecných požadavků na výstavbu Tato projektová dokumentace splňuje vyhlášku č. 268/2009 Sb. o obecných technických požadavcích na výstavbu, vyhlášku č. 501/2006 Sb. o obecných požadavcích na využívání území a její změnu č. 269/2009 Sb. a příslušná normová doporučení. Všechny stavební práce budou řešeny v souladu s technologickými postupy jednotlivých výrobců a dle platných ČSN. Při provádění stavebních prací je nutno dodržovat vyhlášky a zákony týkající se bezpečnosti práce na stavbě a používání technických zařízení zejména pak: zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích, a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), a jeho prováděcí předpisy, resp. nařízení vlády - č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. dalších souvisejících předpisy (technické normy, hygienické a provozní předpisy) - nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovišti s nebezpečím pádu z výšky nebo do hloubky - nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí, - zákon č. 133/1985 Sb. o požární ochraně ve znění pozdějších předpisů, - vyhláška MV č. 246/2001 Sb. o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci), - zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozd. Předpisů, - nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci, - 7 -

8 - vyhláška 77/1965 Sb., o výcviku, způsobilosti a registraci obsluh stavebních strojů k) Závěr Vyskytnou-li se během výstavby jiné okolnosti a odchylky od projektové dokumentace, je jejich změnu nutno předem konzultovat s projektantem. Stavba bude po jejím řádném provedení splňovat požadavky na ní kladené. O provádění stavby bude veden stavební deník. Veškeré změny v provádění oproti této projektové dokumentaci musí být konzultovány a potvrzeny projektantem. Žádné části projektu nesmí být kopírovány bez souhlasu zpracovatele. Všechny názvy výrobků, materiálů a jejich výrobců uvedených v této PD jsou pouze informativní a slouží pro určení standardů vlastností a kvality. Tyto materiály a výrobky lze dle zákona č. 137/2006 Sb. o veřejných zakázkách nahradit obdobnými materiály či výrobky stejných vlastností a technických parametrů jiných výrobců. V Rumburku, dne Vypracoval: Martin Rousek - 8 -
