1 BIOMEDICÍNSKÝ SYSTÉM PRO AGENTURY DOMÁCÍ PÉČE Ondřej Krejcar, Dalibor Janckulík, Leona Motalová

2 ZADÁNÍ PROJEKTU Návrh architektury Biomedicínského Systému Implementace Serverové části systému modifikace stávajícího řešení realizace PC klienta 7 sester + hlavní sestra na centrálním pracovišti Implementace mobilní části systému - Klient pro PDA 7 zdravotních sester v terénu

3 STÁVAJÍCÍ STAV ŘEŠENÍ Jedná se o modernizaci stávajícího řešení správy agendy domácí péče Projekt se zabývá analýzou a návrhem aplikace, její implementací a následným testováním vyvinutého řešení Agentura domácí péče má následující požadavky: Možnost správy dat pacientů, zdravotníků a doktorů Plánování úkonů pacientům včetně tisku úkonů Tvorba časových harmonogramů práce zdravotního personálu v terénu s přiřazením pacientů Možnost správy číselníků výstupy pro zdravotní pojišťovny Úprava předpřipravených úkonů přímo u pacienta v terénu pomocí mobilního zařízení atd..

4 NÁVRH A PRŮBĚH ŘEŠENÍ Analýza řešení pomocí UML, systémová specifikace, časový plán Použití návrhových vzorů MVC a Flyweight Návrh architektury Biomedicínského Systému Návrh implementace Server - Klient Aplikací (PC, PDA) Implementace a použití základních technologií dle specifikace s použitím technologií:.net Framework,.NET Compact Framework Linq (Language Integrated Query), ADO.NET Návrh metodiky testování vyvinutého řešení Realizace testů a diskuze dosažených výsledků

5 ARCHITEKTURA SYSTÉMU

6 NÁVRH DATOVÉHO MODELU

7 LINQ (LANGUAGE INTEGRATED QUERY) Nová paleta klíčových slov Dotazování přímo v.net Odhalení chyb již v době kompilace Většina chyb se tedy neprojevuje až za provozu.net 3.5 Expression Trees Práce jak s kódem tak s daty (.NET provider) LINQ to Objects, to SQL, to XML, to DataSet

8 DATABÁZE PATIENT_DATA Column Name Data Type Allow Nulls PATIENT_ID smallint PATIENT_NAME varchar(20) PATIENT_SURNAME varchar(20) PATIENT_BIRTH date PATIENT_ADRESS varchar(50) PATIENT_STATE varchar(20) PATIENT_POST_CODE tinyint PATIENT_ZONE_ID smallint PATIENT_INSURANCE_NMR smallint PATIENT_DOCTOR_ID smallint PATIENT_HEALTH_CARE_ID smallint PATENT_INDICATION varchar(20) PATIENT_CONTACT varchar(50) PATIENT_CONTACT_TEL smallint DATE_FROM date DATE_TO date NOTE varchar(100) PATIENT_DELETED bit DOCTORS_DATA Column Name Data Type Allow Nulls DOCTORS_ID smallint DOCTORS_NAME varchar(20) DOCTORS_SURNAME varchar(20) DOCTORS_SPECIALIZATION varchar(20) DOCTORS_TELEPHONE smallint DOCTORS_PASSWORD varchar(20) DOCTORS_DELETED bit DIAGNOSIS_CODEBOOK Column Name Data Type Allow Nulls DIAGNOSIS_ID smallint DIAGNOSIS_NAME varchar(20) DIAGNOSIS_CODE_NAME varchar(10) DIAGNOSIS_INSURANC... varchar(10) DIAGNOSIS_DESCRIPT... varchar(100)

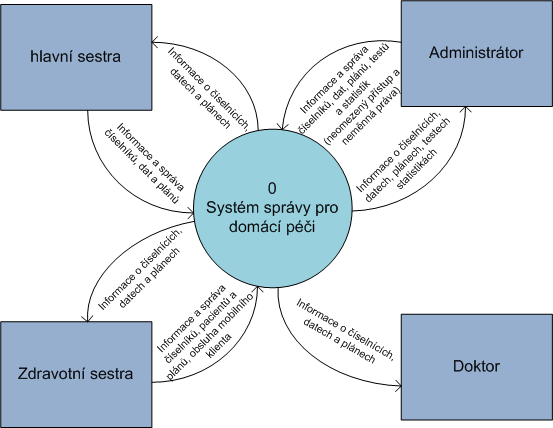

9 KONTEXTOVÝ DIAGRAM

10 USE CASE DIAGRAM

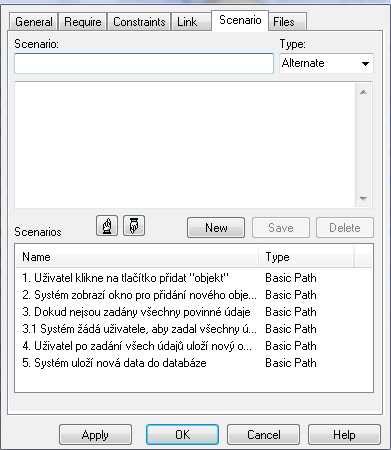

11 UKÁZKA SCÉNÁŘE USE CASE DIAGRAMU Scénář pro přihlášení uživatele Scénář pro přidání objektu

12 DESKTOPOVÝ KLIENT

13 DESKTOPOVÝ KLIENT - PACIENTI

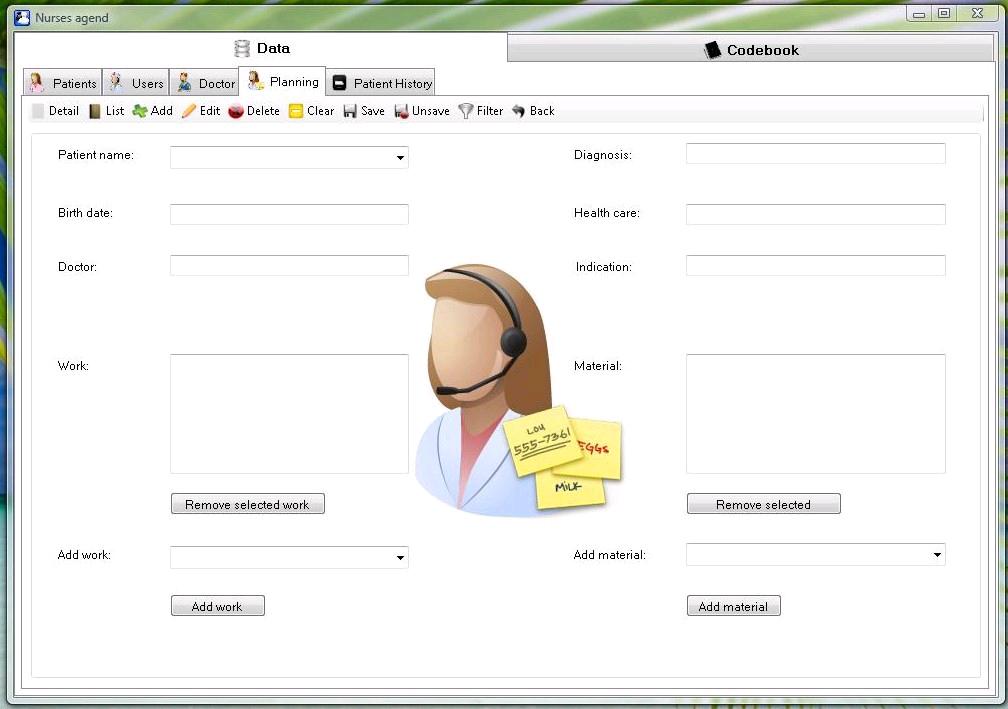

14 DESKTOPOVÝ KLIENT - PLÁNOVÁNÍ

15 DESKTOPOVÝ KLIENT HISTORIE PACIENTA

16 DESKTOPOVÝ KLIENT - MATERIÁL

17 MOBILNÍ KLIENT

18 SYNCHRONIZACE SERVER MOBILNÍ KLIENT Skryté pozadí aplikace Žádná/Co nejmenší interakce s uživatelem Postup personálu: Zapnutí WiFi Připojení k síti Ověření uživatele Synchronizace Ukončení komunikace

19 UŽIVATELSKÁ DOKUMENTACE Jednoduchá, stručná Jednotná šablona pro lehčí orientaci uživatele Popis funkcí help Popis postupů

20 PROGRAMÁTORSKÁ DOKUMENTACE Cookbook How to Automatické generování dokumentace z komentářů zdrojového kódu UML diagramy pro popis toku uvnitř metod UML diagramy pro popis struktury metody Diagramy tříd

21 DALŠÍ VÝVOJ Vyladění synchronizace Vytvoření instalátoru Odstranění neznámých chyb Dokončení uživatelské a programátorské dokumentace, helpů Nasazení řešení Migrace stávajících dat

22 DĚKUJI ZA POZORNOST OTÁZKY?
