1 Energoekonom spol. s r.o. olkerova Úvaly Česká republika K našim ventilátorům, dmychadlům i vývěvám dodáváme na vyžádání frekvenční měniče. Řízení pomocí frekvenčního měniče dává uživateli vysoký komfort a ekonomii provozu. Frekvenční měnič umožňuje plynulou změnu otáček asynchronních elektromotorů v rozsahu 0 až 100% bez snížení výkonu. Používáme osvědčené měniče renomované společnosti BB od jednoduchého typu CS 55 po měniče CH 550/580, které jsou uzpůsobeny speciálně pro HVC aplikace. Na vyžádání je k dispozici také speciální řady CS 850 a CS 880 s přímým řízením momentu (DTC) a s různými možnosti napájení (např. 500V pro použití v hutnictví). Dle aplikace a přání zákazníka vybereme vhodný měnič a pomůžeme s jeho naprogramováním pro daný typ stroje a provozu. K měničům nabízíme širokou škálu příslušenství (ovládací panely, ochranné kryty NEM, potenciometry, externí EMC filtry, brzdné odpory, tlumivky, různé moduly sériové komunikace, software pro PC, ). Dále dodáváme speciální kompaktní měniče společnosti KOSTL, kdy je měnič integrován přímo na daný ventilátor nebo dmychadlo. Měnič je v tomto případě instalován přímo na motoru a tvoří tak se strojem vysoce kompaktní celek. Navíc díky tomuto řešení odpadá nutnost řešit pro měnič rozvaděč. str. 1

2 JEDNODUCHÝ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 55 0,18-2,2 CHRKTERISTIK řízení: skalární napájení: jednofázové 50 Hz, V třífázový výstup 0 až 120 Hz, V rozsah výkonu: 0,18 až 2,2 kompaktní velikost a štíhlý tvar montáž na DIN lištu nebo na stěnu vestavěný EMC filtr pro 1. prostředí, kategorie C2 snadné nastavení pomocí DIP přepínačů rychlé a bezpečné nastavení s konfiguračním kitem tichý chod motoru (vysoká spínací frekvence) krytí IP 20 PŘIPOJENÍ OVLÁDÁNÍ 1 analogový vstup (napěťový nebo proudový) 3 digitální vstupy 2 výstupy pomocného napětí 10 V DC a 12 V DC 1 reléový výstup TYPY, JMENOVITÉ HODNOTY, ROZMĚRY, ROZHRNÍ I 2N 1) Jednotky s 1-fázovým napájecím napětím 200 až 240 V 0,18 1,4 CS55-01E ,37 2,2 CS55-01E ) 0,75 4,3 CS55-01E B - 2) 1,5 7,6 CS55-01E ,2 9,8 CS55-01E D 26 H1 H2 D 0, , , ,5 67, , ,6 1,7 1) max. trvalý výstupní proud při okolní teplotě +40 o C 2) velikost s volným proudem chlazení Požadavek na volný prostor: rámy, B: nad/pod 50, vlevo/ vpravo 15 rám D: nad/pod 50, vlevo/ vpravo 0 str. 2

3 JEDNODUCHÝ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 150 0,37-4,0 CHRKTERISTIK řízení: skalární napájení: jednofázové 50 Hz, V třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, (480) V rozsah výkonu: 0,37 až 2,2-1 fáz. 0,37 až 4,0-3 fáz. kompaktní velikost montáž na DIN lištu nebo na stěnu vestavěný EMC filtr pro 2. prostředí, kategorie C3 vestavěný ovládací panel s LCD displejem vestavěný potenciometr krytí IP 20 / kryt NEM 1 PŘIPOJENÍ OVLÁDÁNÍ 1 analogový vstup (napěťový nebo proudový) 5 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 1 reléový výstup ROZHRNÍ str. 3

4 JEDNODUCHÝ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 150 0,37-4,0 TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I 2N 1) Jednotky s 1-fázovým napájecím napětím 200 až 240 V 0,37 2,4 CS150-01E R0 0,75 4,7 CS150-01E ,1 6,7 CS150-01E ,5 7,5 CS150-01E ,2 9,8 CS150-01E R1 R2 1) max. trvalý výstupní proud při okolní teplotě +40 o C 2) velikost s volným proudem chlazení - 2) I 2N 1) 0,37 1,2 CS150-03E ,55 1,9 CS150-03E ,75 2,4 CS150-03E R0 1,1 3,3 CS150-03E ,5 4,1 CS150-03E R1 13 2,2 5,6 CS150-03E ,0 7,3 CS150-03E ,0 8,8 CS150-03E MĚNIČE N DIN LIŠTU (IP 20) MĚNIČE N STĚNU (NEM 1) - 2) 13 H1 H2 H3 IP20 NEM 1 D H4 H5 D R , ,5 R ,3 / 1,2 *) ,7 / 1,6 *) R , ,9 *) U n : 230 V / 400 V Požadavek na volný prostor pro všechny velikosti rámů: nad/pod 75, vlevo/vpravo 0 str. 4

5 UNIVERZÁLNÍ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 310 0,37-22 CHRKTERISTIK řízení: skalární napájení: jednofázové 50 Hz, V třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, (480) V rozsah výkonu: 0,37 až 2,2-1 fáz. 0,37 až 22-3 fáz. integrované speciální funkce pro aplikace čerpadel a ventilátorů (PFC, SPFC) kompaktní velikost odnímatelný základní nebo asistenční panel montáž na DIN lištu nebo na stěnu vestavěný EMC filtr pro 2. prostředí, kategorie C3 vestavěný PID regulátor integrované rozhraní EI-485, podpora protokolu Modbus RTU krytí IP 20 / kryt NEM 1 PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 5 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 1 analogový výstup 1 digitální výstup 1 reléový výstup str. 5

6 UNIVERZÁLNÍ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 310 0,37-22 TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I 2N 1) 1) max. trvalý výstupní proud při okolní teplotě +40 o C 2) velikost s volným proudem chlazení Jednotky s 1-fázovým napájecím napětím 200 až 240 V 0,37 2,4 CS310-01E R0 0,75 4,7 CS310-01E ,1 6,7 CS310-01E ,5 7,5 CS310-01E ,2 9,8 CS310-01E R1 R2-2) I 2N 1) 0,37 1,3 CS310-03E ,55 2,1 CS310-03E ,75 2,6 CS310-03E R0-2) 1,1 3,6 CS310-03E ,5 4,5 CS310-03E R1 2,2 6,2 CS310-03E ,0 8,0 CS310-03E ,0 9,7 CS310-03E ,5 13,8 CS310-03E ,5 17,2 CS310-03E R ,0 25,4 CS310-03E ,0 34,1 CS310-03E ,5 41,8 CS310-03E R ,0 48,4 CS310-03E MĚNIČE N DIN LIŠTU (IP 20) MĚNIČE N STĚNU (NEM 1) H1 H2 H3 IP20 D H4 H5 NEM 1 D R , ,5 R , ,7 R , ,9 R , ,5 R , ,0 Požadavek na volný prostor pro všechny velikosti rámů: nad/pod 75, vlevo/vpravo 0 str. 6

7 UNIVERZÁLNÍ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 355 0,37-22 CHRKTERISTIK řízení: skalární nebo vektorové bezsenzorové napájení: jednofázové 50 Hz, V třífázové 50 Hz, V třífázový výstup 0 až 600 Hz, (480) V rozsah výkonu: 0,37 až 2,2-1 fáz. 0,37 až 22-3 fáz. kompaktní velikost odnímatelný základní nebo asistenční panel montáž na DIN lištu nebo na stěnu vestavěný EMC filtr pro 2. prostředí, kategorie C3 vestavěný PID regulátor integrované rozhraní RS-232, podpora protokolu Modbus RTU krytí IP 20 / kryt NEM 1 // IP 66 (0,37-7,5 ) PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 5 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 1 analogový výstup 1 digitální výstup 1 reléový výstup str. 7

8 UNIVERZÁLNÍ FREKVENČNÍ MĚNIČ PRO STROJNÍ ZŘÍZENÍ CS 355 0,37-22 TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I 2N 1) Jednotky s 1-fázovým napájecím napětím 200 až 240 V 0,37 2,4 CS355-01E R0-2) 0,75 4,7 CS355-01E R1 1,1 6,7 CS355-01E ,5 7,5 CS355-01E R2 2,2 9,8 CS355-01E ) max. trvalý výstupní proud při okolní teplotě +40 o C 2) velikost s volným proudem chlazení I 2N 1) 0,37 1,2 CS355-03E ,55 1,9 CS355-03E ,75 2,4 CS355-03E R0 1,1 3,3 CS355-03E ,5 4,1 CS355-03E R1 2,2 5,6 CS355-03E ,0 7,3 CS355-03E ,0 8,8 CS355-03E ,5 12,5 CS355-03E ,5 15,6 CS355-03E R ,0 23,1 CS355-03E ,0 31,0 CS355-03E ,5 38,0 CS355-03E R ,0 44,0 CS355-03E ) MĚNIČE N DIN LIŠTU (IP 20) MĚNIČE N STĚNU (NEM 1) H1 H2 H3 IP20 D1 D2 H4 H5 NEM 1 D1 R , ,6 R , ,6 R , ,9 R , ,1 R , ,0 Požadavek na volný prostor pro všechny velikosti rámů: nad/pod 75, vlevo/vpravo 0 D2 str. 8

9 FREKVENČNÍ MĚNIČ PRO VŠEOBECNÉ POUŽITÍ CS 550 1,1-355 CHRKTERISTIK řízení: skalární nebo vektorové bezsenzorové napájení: třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, V rozsah výkonu: 1,1 až 355 závěsné provedení (1,1 až 160 ) samostatně stojící jednotky (200 až 355 ) odnímatelný základní nebo asistenční panel montáž na stěnu vestavěný EMC filtr pro 1. prostředí, kategorie C2 vestavěná vstupní tlumivka s proměnnou indukčností vestavěný PID regulátor integrované rozhraní EI-485, podpora protokolu Modbus RTU lakované desky plošných spojů pro náročné provozní podmínky krytí IP 21 // IP 54 PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 6 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 2 analogové výstupy 3 reléové výstupy str. 9

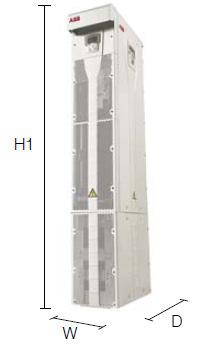

10 FREKVENČNÍ MĚNIČ PRO VŠEOBECNÉ POUŽITÍ CS 550 1,1-355 TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I 2N 1) Závěsné provedení 1,1 3,3 CS ,5 4,1 CS ,2 5,4 CS ,9 CS ,8 CS ,5 11,9 CS ,5 15,4 CS CS CS ,5 38 CS CS CS CS CS R1 44 R2 88 R3 134 R CS R5 350 I 2N 1) Závěsné provedení CS CS CS CS CS CS CS CS CS CS R6 405 Samostatně stojící jednotky R ) max. trvalý výstupní proud při okolní teplotě +40 o C ZÁVĚSNÉ PROVEDENÍ SMOSTTNĚ STOJÍCÍ JEDNOTKY H1 H2 IP21 D R ,5 R R R R R R Provedení Závěsné provedení Samostatně stojící jednotky nad pod vlevo/ vpravo / str. 10

11 FREKVENČNÍ MĚNIČ PRO HVC PLIKCE CH 550 0, CHRKTERISTIK řízení: skalární nebo vektorové bezsenzorové napájení: třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, V rozsah výkonu: 1,1 až 355 závěsné provedení (1,1 až 110 ) - montáž na stěnu samostatně stojící jednotky (160 až 355 ) odnímatelný asistenční HVC panel 14 naprogramovaných HVC aplikačních maker diagnostický asistent, asistent uvádění do provozu vestavěný EMC filtr pro 1. prostředí, kategorie C2 vestavěná vstupní tlumivka s proměnnou indukčností dva vestavěné PID regulátory vestavěné časovače, hodiny reálného času, kalendář integrované rozhraní EI-485, podpora protokolů Modbus RTU, BCnet, N2, FLN lakované desky plošných spojů pro náročné provozní podmínky krytí IP 21 // IP 54 // provedení s hlavním vypínačem PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 6 digitálních vstupů (možnost připojení PTC) 2 výstupy pomocného napětí 10 V DC a 24 V DC 2 analogové výstupy 3 reléové výstupy str. 11

12 FREKVENČNÍ MĚNIČ PRO HVC PLIKCE CH 550 0, TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I 2N 1) Závěsné provedení 0,75 2,4 CH ,1 3,3 CH ,5 4,1 CH ,2 5,4 CH ,9 CH ,8 CH ,5 11,9 CH ,5 15,4 CH CH CH ,5 38 CH CH CH CH CH R1 44 R2 88 R3 134 R CH R5 350 I 1) 2N Závěsné provedení CH CH CH CH CH ) max. trvalý výstupní proud při okolní teplotě +40 o C (při okolní teplotě 40 až 50 o C omezení o 1%/ o C, max. omezení 10%) R6 405 Samostatně stojící jednotky CH CH CH CH CH R6 * R ZÁVĚSNÉ PROVEDENÍ SMOSTTNĚ STOJÍCÍ JEDNOTKY H1 H2 IP21 D R ,5 R R R R R R6 * R Provedení Závěsné provedení Samostatně stojící jednotky nad pod vlevo/ vpravo str. 12

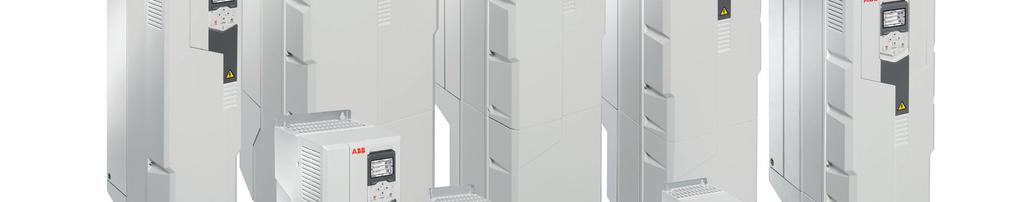

13 FREKVENČNÍ MĚNIČ PRO VŠEOBECNÉ POUŽITÍ CS , CHRKTERISTIK řízení: skalární nebo vektorové bezsenzorové napájení: třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, V rozsah výkonu: 0,75 až 250 závěsné provedení montáž na stěnu odnímatelný asistenční panel vestavěný EMC filtr pro 1. prostředí, kategorie C2 vestavěná vstupní tlumivka s proměnnou indukčností vestavěný PID regulátor integrované rozhraní EI-485, podpora protokolu Modbus RTU funkce bezpečného odpojení kroutícího momentu (STO) lakované desky plošných spojů pro náročné provozní podmínky krytí IP 21 // IP 55 PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 6 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 2 analogové výstupy 3 reléové výstupy str. 13

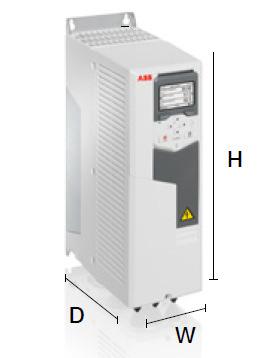

14 FREKVENČNÍ MĚNIČ PRO VŠEOBECNÉ POUŽITÍ CS , TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I N 1) Závěsné provedení 0,75 2,6 CS ,1 3,3 CS ,5 4 CS ,2 5,6 CS ,2 CS ,4 CS ,5 12,6 CS ,5 17 CS CS CS ,5 38 CS CS R R2 128 R3 116 I N 1) Závěsné provedení CS CS CS CS R4 134 R CS R CS CS CS CS CS CS R7 450 R8 550 R ) max. trvalý výstupní proud při okolní teplotě +40 o C Krytí IP 21 Krytí IP 55 H IP 21 D R ,8 R ,5 R ,8 R R ,3 R ,4 R R R Rámu Požadavky na volný prostor nad pod vlevo/ vpravo R1 - R R6 - R H IP 55 D R ,1 R ,7 R R R R R R R str. 14

15 FREKVENČNÍ MĚNIČ PRO HVC PLIKCE CH , CHRKTERISTIK řízení: skalární nebo vektorové bezsenzorové napájení: třífázové 50 Hz, V třífázový výstup 0 až 500 Hz, V rozsah výkonu: 0,75 až 250 závěsné provedení odnímatelný asistenční HVC panel diagnostický asistent, asistent uvádění do provozu vestavěný EMC filtr pro 1. prostředí, kategorie C2 vestavěná vstupní tlumivka s proměnnou indukčností dva vestavěné PID regulátory vestavěné časovače, hodiny reálného času integrované rozhraní EI-485, podpora protokolu Modbus RTU, BCnet MS/TP funkce bezpečného odpojení kroutícího momentu (STO) lakované desky plošných spojů pro náročné provozní podmínky krytí IP 21 // IP 55 PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 6 digitálních vstupů 2 výstupy pomocného napětí 10 V DC a 24 V DC 2 analogové výstupy 3 reléové výstupy str. 15

16 FREKVENČNÍ MĚNIČ PRO HVC PLIKCE CH , TYPY, JMENOVITÉ HODNOTY, ROZMĚRY I N 1) Závěsné provedení 0,75 2,6 CH ,1 3,3 CH ,5 4 CH ,2 5,6 CH ,2 CH ,4 CH ,5 12,6 CH ,5 17 CH CH CH ,5 38 CH CH R R2 128 R3 116 I N 1) Závěsné provedení CH CH CH CH R4 134 R CH R CH CH CH CH CH CH R7 450 R8 550 R ) max. trvalý výstupní proud při okolní teplotě +40 o C H IP 21 D R ,6 R ,5 R ,9 R R ,5 R R R R Rámu Požadavky na volný prostor nad pod vlevo/ vpravo R1 - R R6 - R H IP 55 D R ,1 R ,8 R ,1 R R R R R R str. 16

17 OVLÁDCÍ PNELY (pro CS 310, 355, 550, CH 550) Ovládací panel Basic Ovládací panel CS-CP-C má jednořádkový číslicový displej. Panel lze použít pro ovládání pohonu, nastavení hodnot parametrů nebo jejich kopírování z jednoho měniče do druhého. Ovládací panel Basic sistenční ovládací panel sistenční ovládací panel CS-CP- je vybaven vicejazyčným alfanumerickým třířádkovým displejem a umožňuje snadné naprogramování měniče. Ovládací panel obsahuje různé služby a vestavěné pomocné funkce k vedení uživatele. Obsahuje hodiny reálného času, které lze použít pro zaznamenávání poruch a ovládání měniče, jako např. pro start/stop. Ovládací panel může být použit pro kopírování parametrů pro zálohování nebo pro přehrání do jiného měniče. Velký grafický displej a soft keys (funkční tlačítka s proměnnou funkcí dle aktuálního zobrazení displeje) jsou přínosem pro snadnou navigaci. Měniče řady CH 550 mají speciální upravený asistenční HVC ovládací panel CH-CP-B. Příslušenství k frekvenčním měničům BB sistenční ovládací panel sistenční HVC ovládací panel Montážní sady panelů Pro umístění ovládacího panelu na vnější povrch větších krytů nebo do dveří rozvaděčů jsou k dispozici dvě montážní sady panelů. Jednoduchá a cenově výhodná instalace je možná se sadou CS/H-CP-EXT, kdy se panel napevno přišroubuje. Tato sada obsahuje prodlužovací kabel s délkou 3m, těsnění, montážní šrouby a montážní šablonu. Komfortnější sada OPMP-01 je uživatelsky příjemným řešením, protože obsahuje základnu panelu umožňující vyjmout panel stejným způsobem, jako u panelu montovaného v měniči. Montážní sada panelu obsahuje veškeré potřebné díly a prodlužovací kabel s délkou 3m. Montážní sada panelu OPMP-01 Ovládací panel usazený v základně sady OPMP-01 str. 17

18 OVLÁDCÍ PNELY (pro CS 580, CH 580) Příslušenství k frekvenčním měničům BB sistenční ovládací panel CS-P-S sistenční ovládací panel Měniče CS 580 jsou ve standardu vybaveny asistenčním ovládacím panelem CS-P-S s vícejazyčným displejem o velkém rozlišení, kontextovými tlačítky a čtyřsměrnou navigací pro snadné procházení a úpravu nastavení měniče. Intuitivní nabídka nastavení s vestavěnými asistenty zkracuje čas nezbytný k uvedení měniče do provozu. Ovládací panel umožňuje kopírování parametrů pro zálohování nebo pro přehrání do jiného měniče a rychlé řešení poruch/ výstrah díky kontextové nápovědě a pokynům k řešení závad. K dispozici je i verze panelu s integrovaným Bluetooth modulem CS-P-, který umožňuje spojení s bezplatnou mobilní aplikací Drivetune. Měniče řady CH 580 mají speciální upravený asistenční HVC ovládací panel CH-P-H, volitelně i provedení s Bluetooth modulem CH-P-. BT asistenční ovládací panel CS-P- Montážní sada panelu DPMP-01 Montážní sady panelů Pro umístění ovládacího panelu na vnější povrch větších krytů nebo do dveří rozvaděčů jsou k dispozici dvě montážní sady panelů. Sada DPMP-01 je určena pro zápustnou montáž do dveří rozvaděčů. Zahrnuje instalační základnu, EMC stínící plech a 3m prodlužovací kabel. Sada DPMP-02 je určena pro povrchovou montáž a obsahuje instalační základnu a 3m prodlužovací kabel. Montážní sada panelu DPMP-02 str. 18

19 SDY NEM 1 ( NEM KITY pro CS 150, 310, 355) Sada NEM je určena pro zakrytí svorkovnice a mřížky chladícího ventilátoru. Měnič s touto sadou není nutné umístit do rozvaděče, ale je možno ho montovat přímo na zeď nebo pracovní stroj bez nebezpečí možného kontaktu obsluhy s napětím. Sada NEM obsahuje základový rám s průchodkami pro upevnění ochranných trubek, kryt svorkovnice a kryt chladícího ventilátoru. Sada je určena jen pro měniče řad CS 150, CS 310 a CS 355 a existuje ve třech velikostech: MUL1-R1 - pro měniče s velikostí R0 a R1 MUL1-R3 - pro měniče s velikostí R3 MUL1-R4 - pro měniče s velikostí R4 Příslušenství k frekvenčním měničům BB Měnič ve standardním krytí IP20 Měnič se sadou NEM 1 (velikost R4) Měnič se sadou NEM 1 (velikost R1) str. 19

20 POTENCIOMETRY PRO MĚNIČE BB Externí potenciometr Pro všechny řady měničů je k dispozici externí potenciometr pro snadné nastavení požadované frekvence (otáček) stroje. Je určen pro instalaci do dveří rozvaděče nebo jako součást ovládacích skříněk (dálkového ovládání). Příslušenství k frekvenčním měničům BB Nasazovací potenciometr U měničů CS 55 a CS 355 je možno použít potenciometr, který se zasune přímo do I/O přípojek měniče. Modul obsahuje potenciometr a dva přepínače: start/stop, vpřed/vzad. Pro potenciometr není potřebný externí zdroj napájení. Potenciometr MPOT-01 (pro CS 355) Potenciometr CS55-POT (pro CS 55) Externí potenciometr M22-R10K DÁLKOVÉ OVLÁDÁNÍ Skříňky pro povrchovou montáž pro základní dálkové ovládání měniče/stroje (start/stop, nastavení frekvence). Používáme stavebnicový systém, který je možno přizpůsobit specifickým přáním zákazníka. V základním provedení dodáváme skříňku se třemi pozicemi osazenou dvojtlačítkem start/stop, potenciometrem a signálkou pro zobrazení poruchy. Celý modul má krytí IP 66. str. 20

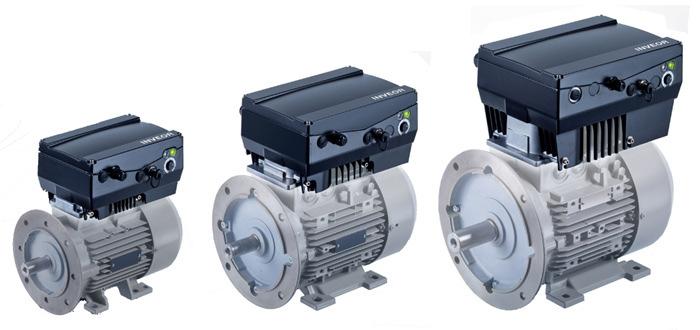

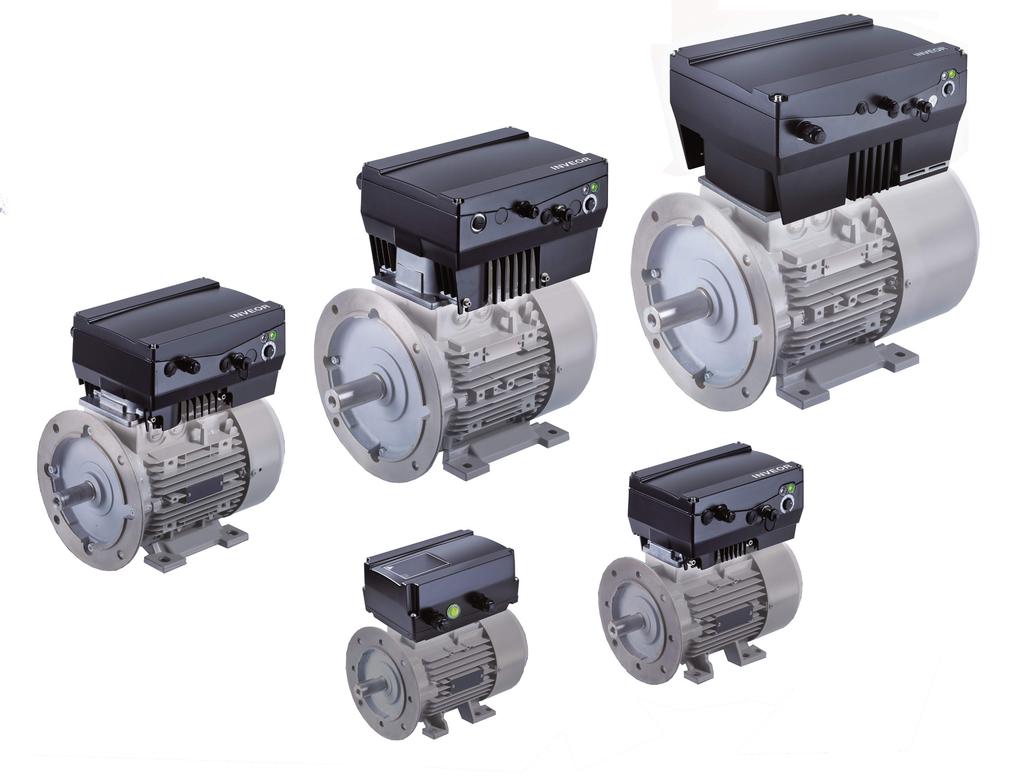

21 rev FREKVENČNÍ MĚNIČ PRO MONTÁŽ N MOTOR INVEOR M 0,37-22 CHRKTERISTIK řízení: vektorové bezsenzorové nebo senzorové napájení: jednofázové Hz, 200 V -15% % třífázové Hz, 400 V -15% V +10% třífázový výstup 0 až 400 Hz, (480) V +10% rozsah výkonu: 0,37 až 1,1-1 fáz. 0,55 až 22-3 fáz. kompaktní velikost montáž na motor nebo na stěnu vestavěný EMC filtr pro 1. prostředí, kategorie C2 vestavěný PID regulátor vestavěný potenciometr integrované rozhraní RS-485 přes konektor M12, podpora Modbus RTU integrované Soft-PLC dle EN krytí IP 65 / IP 55 (velikost D) PŘIPOJENÍ OVLÁDÁNÍ 2 analogové vstupy (napěťové nebo proudové) 4 digitální vstupy 3 výstupy pomocného napětí 10 V DC a 2x 24 V DC 2 analogové výstupy 2 reléové výstupy 2 digitální výstupy str. 21

22 FREKVENČNÍ MĚNIČ PRO MONTÁŽ N MOTOR INVEOR M 0,37-22 TYPY, JMENOVITÉ HODNOTY I 2N 1) 1) max. trvalý výstupní proud při okolní teplotě +40 o C 2) max. trvalý výstupní proud při okolní teplotě +50 o C Jednotky s 1-fázovým napájecím napětím 200 až 230 V 0,37 2,3 INV M2 0,37 xxx 0,55 3,2 INV M2 0,55 xxx 0,75 3,9 INV M2 0,75 xxx 1,1 5,2 INV M2 1,1 xxx I 2N 2) Jednotky s 3-fázovým napájecím napětím 400 až 480 V 0,55 1,7 INV M4 0,55 xxx 0,75 2,3 INV M4 0,75 xxx 1,1 3,1 INV M4 1,1 xxx 1,5 4 INV M4 1,5 xxx 2,2 5,6 INV MB4 2,2 xxx 3,0 7,5 INV MB4 3,0 xxx 4,0 9,5 INV MB4 4,0 xxx 5,5 13 INV MC4 5,5 xxx 7,5 17,8 INV MC4 7,5 xxx 11,0 28 INV MD4 11 xxx 15,0 34 INV MD4 15 xxx 18,5 40 INV MD4 18,5 xxx 22,0 48 INV MD4 22 xxx B C D ROZMĚRY IP 65 (IP 55 pro velikost D) L H ,9 B C ,7 D PRINCIP INSTLCE Na motor se nejprve instaluje buď standardní adaptér DP Mx MOT nebo speciální adaptér přesně pro daný typ motoru (na vyžádání). Po připojení motorových vodičů se měnič na adaptér jednoduše nasune a přišroubuje. str. 22

23 rev OVLÁDCÍ PNEL Ovládací panel MMI Externí ovládací panel má dvouřádkový číslicový displej. Panel lze použít pro ovládání pohonu, snadné nastavení parametrů, zobrazení různých provozních hodnot, ukládání sad parametrů (až 8) nebo jejich kopírování z jednoho měniče do druhého. PC PROPOJOVCÍ KBEL Tento kabel slouží pro propojení měniče s PC přes rozhraní USB, na straně měniče je konektor M12 a obsahuje již převodník RS485/RS232. Na PC je nutno instalovat pomocný software INVEORpc, který je zdarma ke stažení. Pomocí něho je možno provádět veškeré úkony jako s ovládacím panelem MMI. DPTÉR PRO MONTÁŽ N ZEĎ Měniče Inveor M je možno jednoduše instalovat i blízko motoru např. na zeď a to s použitím speciálního adaptéru DP Mx DM. Maximální povolená délka kabelu mezi měničem a motorem je omezena na 5m. str. 23 Příslušenství k frekvenčním měničům KOSTL INVEOR Panel MMI je dodáván s 3m propojovacím kabelem, který se zasunuje do konektoru M12.
