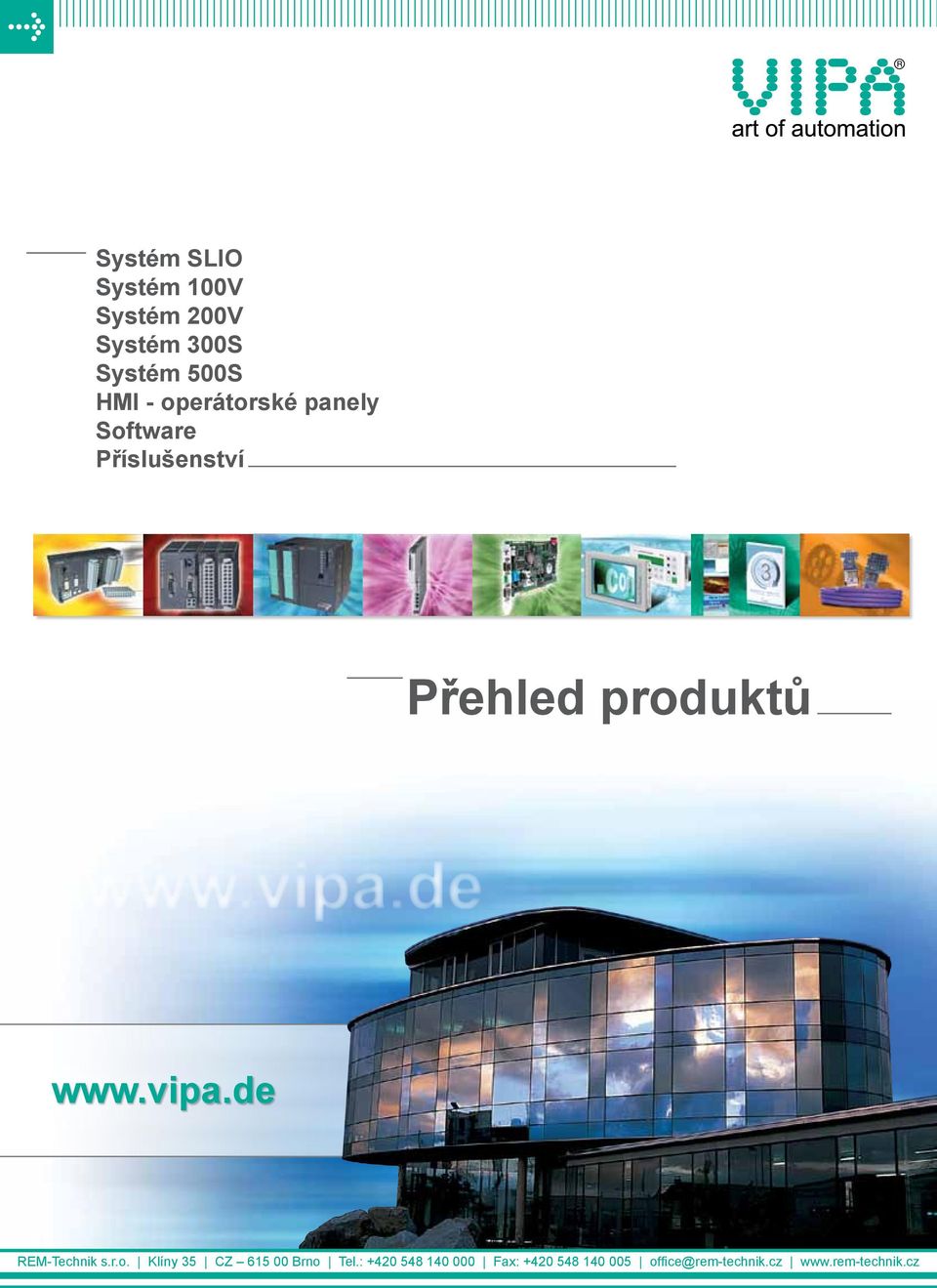

1 Systém SLIO Systém 100V Systém 200V Systém 300S Systém 500S HMI - operátorské panely Software Příslušenství Přehled produktů REM-Technik s.r.o. Klíny 35 CZ Brno Tel.: Fax: office@rem-technik.cz

2

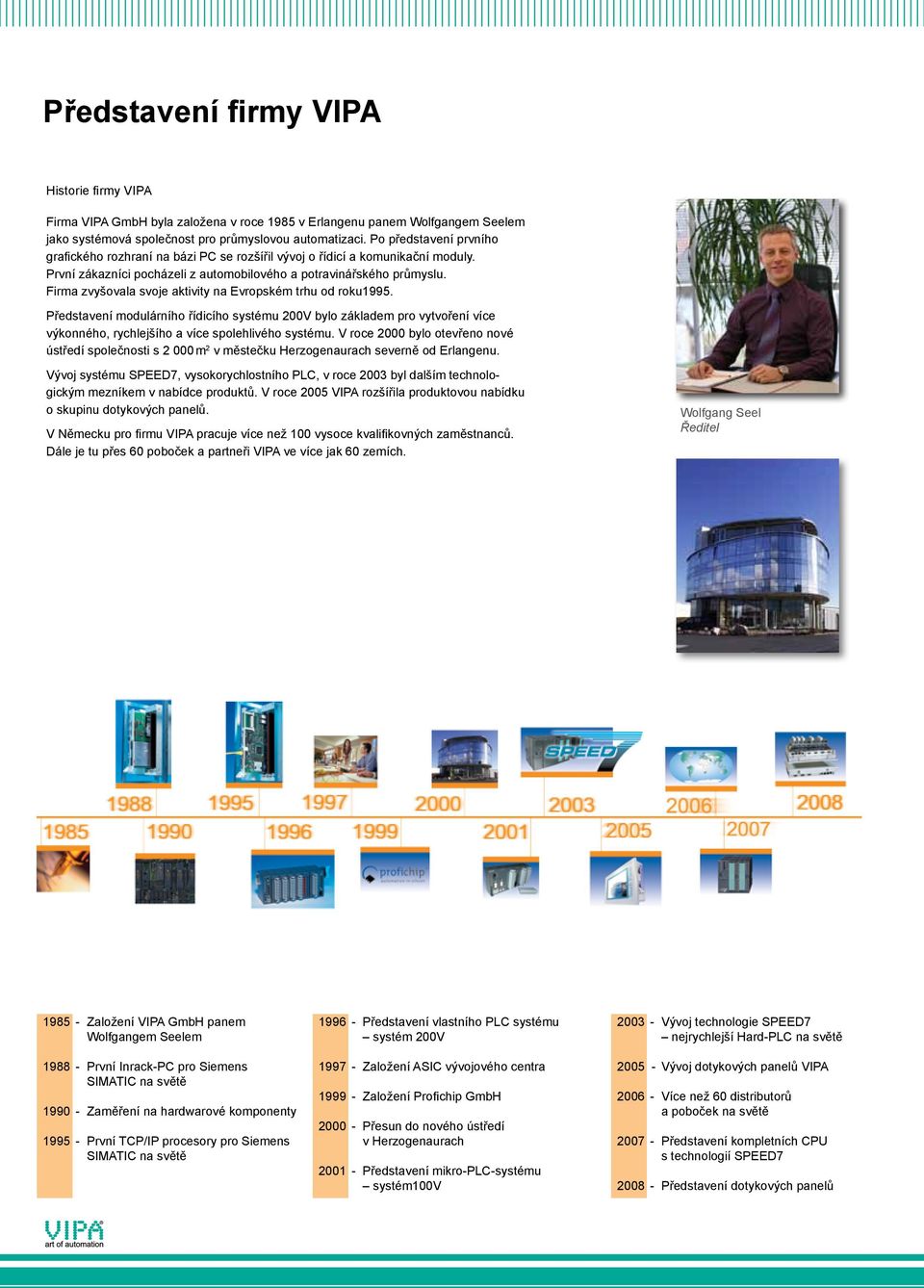

3 Představení firmy VIPA Historie firmy VIPA Firma VIPA GmbH byla založena v roce 1985 v Erlangenu panem Wolfgangem Seelem jako systémová společnost pro průmyslovou automatizaci. Po představení prvního grafického rozhraní na bázi PC se rozšířil vývoj o řídicí a komunikační moduly. První zákazníci pocházeli z automobilového a potravinářského průmyslu. Firma zvyšovala svoje aktivity na Evropském trhu od roku1995. Představení modulárního řídicího systému 200V bylo základem pro vytvoření více výkonného, rychlejšího a více spolehlivého systému. V roce 2000 bylo otevřeno nové ústředí společnosti s m 2 v městečku Herzogenaurach severně od Erlangenu. Vývoj systému SPEED7, vysokorychlostního PLC, v roce 2003 byl dalším technologickým mezníkem v nabídce produktů. V roce 2005 VIPA rozšířila produktovou nabídku o skupinu dotykových panelů. V Německu pro firmu VIPA pracuje více než 100 vysoce kvalifikovných zaměstnanců. Dále je tu přes 60 poboček a partneři VIPA ve více jak 60 zemích. Wolfgang Seel Ředitel Založení VIPA GmbH panem Wolfgangem Seelem První Inrack-PC pro Siemens SIMATIC na světě Zaměření na hardwarové komponenty První TCP/IP procesory pro Siemens SIMATIC na světě Představení vlastního PLC systému systém 200V Založení ASIC vývojového centra Založení Profichip GmbH Přesun do nového ústředí v Herzogenaurach Představení mikro-plc-systému systém100v Vývoj technologie SPEED7 nejrychlejší Hard-PLC na světě Vývoj dotykových panelů VIPA Více než 60 distributorů a poboček na světě Představení kompletních CPU s technologií SPEED Představení dotykových panelů

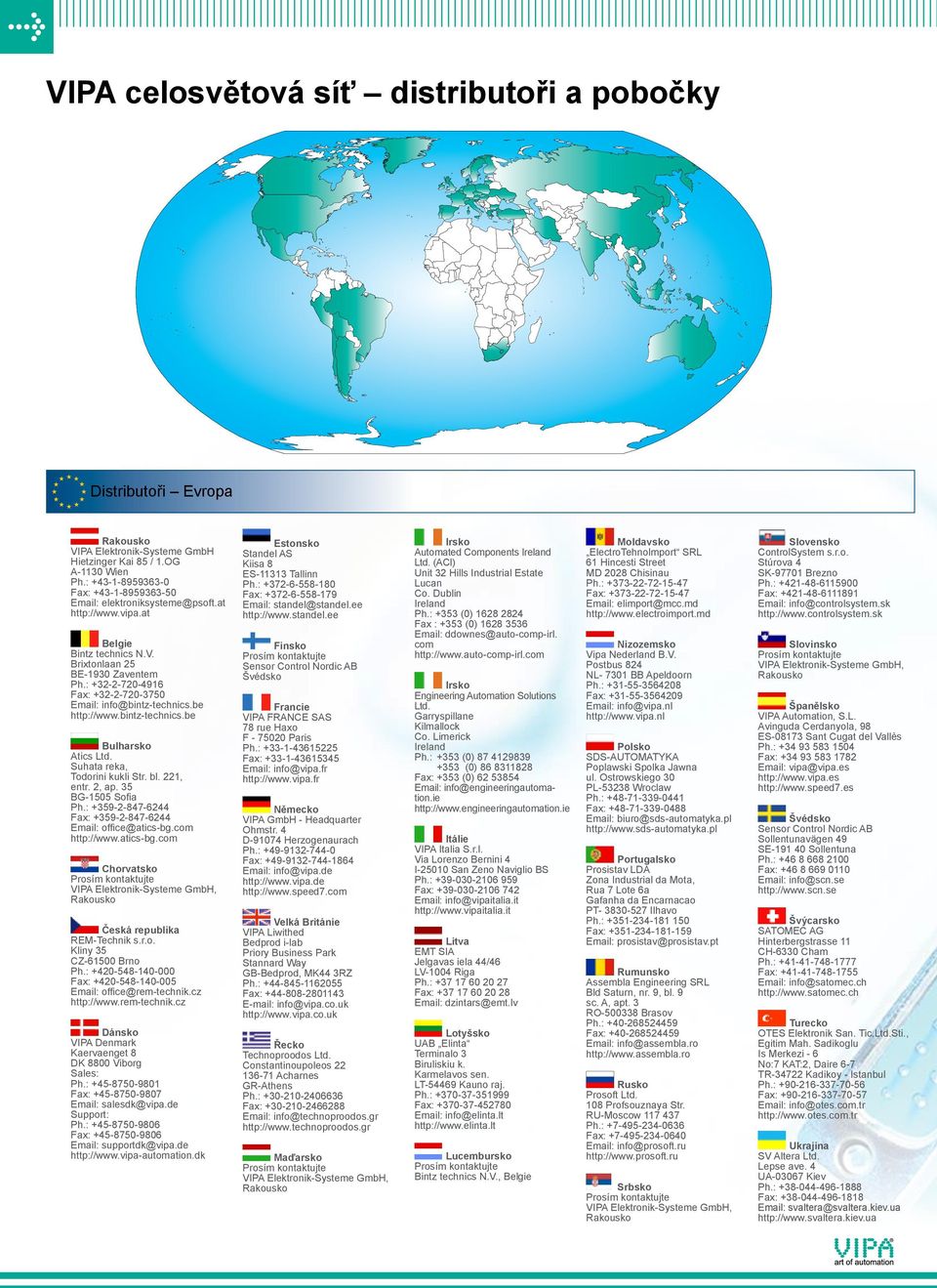

4 VIPA celosvětová síť distributoři a pobočky Distributoři Evropa Rakousko VIPA Elektronik-Systeme GmbH Hietzinger Kai 85 / 1.OG A-1130 Wien Ph.: Fax: elektroniksysteme@psoft.at Belgie Bintz technics N.V. Brixtonlaan 25 BE-1930 Zaventem Ph.: Fax: info@bintz-technics.be Bulharsko Atics Ltd. Suhata reka, Todorini kukli Str. bl. 221, entr. 2, ap. 35 BG-1505 Sofia Ph.: Fax: office@atics-bg.com Chorvatsko Prosím kontaktujte VIPA Elektronik-Systeme GmbH, Rakousko Česká republika REM-Technik s.r.o. Kliny 35 CZ Brno Ph.: Fax: office@rem-technik.cz Dánsko VIPA Denmark Kaervaenget 8 DK 8800 Viborg Sales: Ph.: Fax: salesdk@vipa.de Support: Ph.: Fax: supportdk@vipa.de Estonsko Standel AS Kiisa 8 ES Tallinn Ph.: Fax: standel@standel.ee Finsko Prosím kontaktujte Sensor Control Nordic AB Švédsko Francie VIPA FRANCE SAS 78 rue Haxo F Paris Ph.: Fax: info@vipa.fr Německo VIPA GmbH - Headquarter Ohmstr. 4 D Herzogenaurach Ph.: Fax: info@vipa.de Velká Británie VIPA Liwithed Bedprod i-lab Priory Business Park Stannard Way GB-Bedprod, MK44 3RZ Ph.: Fax: info@vipa.co.uk Řecko Technoproodos Ltd. Constantinoupoleos Acharnes GR-Athens Ph.: Fax: info@technoproodos.gr Maďarsko Prosím kontaktujte VIPA Elektronik-Systeme GmbH, Rakousko Irsko Automated Components Ireland Ltd. (ACI) Unit 32 Hills Industrial Estate Lucan Co. Dublin Ireland Ph.: +353 (0) Fax : +353 (0) ddownes@auto-comp-irl. com Irsko Engineering Automation Solutions Ltd. Garryspillane Kilmallock Co. Limerick Ireland Ph.: +353 (0) (0) Fax: +353 (0) info@engineeringautomation.ie Itálie VIPA Italia S.r.l. Via Lorenzo Bernini 4 I San Zeno Naviglio BS Ph.: Fax: info@vipaitalia.it Litva EMT SIA Jelgavas iela 44/46 LV-1004 Riga Ph.: Fax: dzintars@emt.lv Lotyšsko UAB Elinta Terminalo 3 Biruliskiu k. Karmelavos sen. LT Kauno raj. Ph.: Fax: info@elinta.lt Lucembursko Prosím kontaktujte Bintz technics N.V., Belgie Moldavsko ElectroTehnolmport SRL 61 Hincesti Street MD 2028 Chisinau Ph.: Fax: elimport@mcc.md Nizozemsko Vipa Nederland B.V. Postbus 824 NL BB Apeldoorn Ph.: Fax: info@vipa.nl Polsko SDS-AUTOMATYKA Poplawski Spolka Jawna ul. Ostrowskiego 30 PL Wroclaw Ph.: Fax: biuro@sds-automatyka.pl Portugalsko Prosistav LDA Zona Industrial da Mota, Rua 7 Lote 6a Gafanha da Encarnacao PT Ilhavo Ph.: Fax: prosistav@prosistav.pt Rumunsko Assembla Engineering SRL Bld Saturn, nr. 9, bl. 9 sc. A, apt. 3 RO Brasov Ph.: Fax: info@assembla.ro Rusko Prosoft Ltd. 108 Profsouznaya Str. RU-Moscow Ph.: Fax: info@prosoft.ru Srbsko Prosím kontaktujte VIPA Elektronik-Systeme GmbH, Rakousko Slovensko ControlSystem s.r.o. Stúrova 4 SK Brezno Ph.: Fax: info@controlsystem.sk Slovinsko Prosím kontaktujte VIPA Elektronik-Systeme GmbH, Rakousko Španělsko VIPA Automation, S.L. Avinguda Cerdanyola, 98 ES Sant Cugat del Vallès Ph.: Fax: vipa@vipa.es Švédsko Sensor Control Nordic AB Sollentunavägen 49 SE Sollentuna Ph.: Fax: info@scn.se Švýcarsko SATOMEC AG Hinterbergstrasse 11 CH-6330 Cham Ph.: Fax: info@satomec.ch Turecko OTES Elektronik San. Tic.Ltd.Sti., Egitim Mah. Sadikoglu Is Merkezi - 6 No:7 KAT:2, Daire 6-7 TR Kadikoy - Istanbul Ph.: Fax: info@otes.com.tr Ukrajina SV Altera Ltd. Lepse ave. 4 UA Kiev Ph.: Fax: svaltera@svaltera.kiev.ua

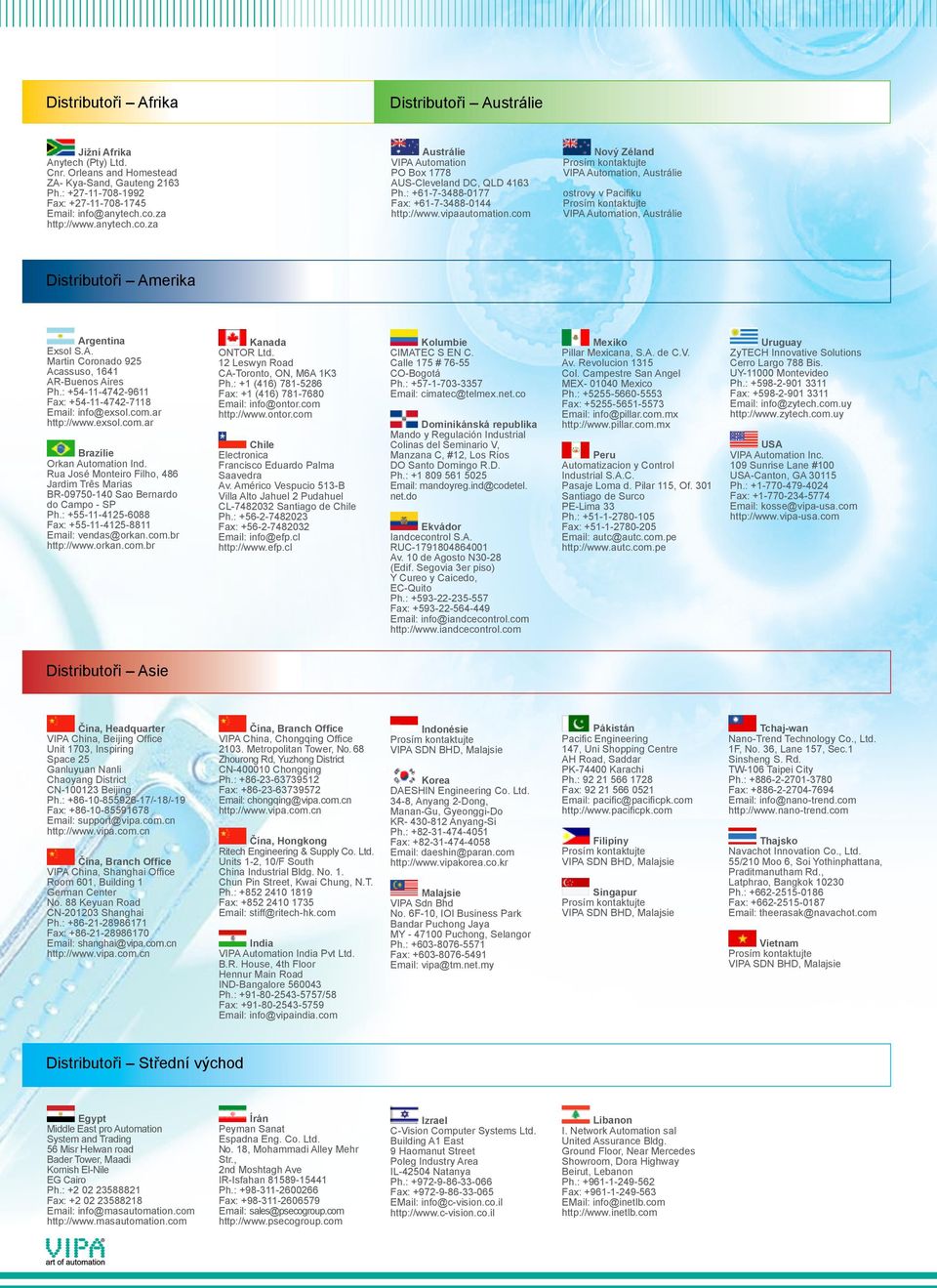

5 Distributoři Afrika Distributoři Austrálie Jižní Afrika Anytech (Pty) Ltd. Cnr. Orleans and Homestead ZA- Kya-Sand, Gauteng 2163 Ph.: Fax: Austrálie VIPA Automation PO Box 1778 AUS-Cleveland DC, QLD 4163 Ph.: Fax: Nový Zéland Prosím kontaktujte VIPA Automation, Austrálie ostrovy v Pacifiku Prosím kontaktujte VIPA Automation, Austrálie Distributoři Amerika Argentina Exsol S.A. Martin Coronado 925 Acassuso, 1641 AR-Buenos Aires Ph.: Fax: info@exsol.com.ar Brazílie Orkan Automation Ind. Rua José Monteiro Filho, 486 Jardim Três Marias BR Sao Bernardo do Campo - SP Ph.: Fax: vendas@orkan.com.br Kanada ONTOR Ltd. 12 Leswyn Road CA-Toronto, ON, M6A 1K3 Ph.: +1 (416) Fax: +1 (416) info@ontor.com Chile Electronica Francisco Eduardo Palma Saavedra Av. Américo Vespucio 513-B Villa Alto Jahuel 2 Pudahuel CL Santiago de Chile Ph.: Fax: info@efp.cl Kolumbie CIMATEC S EN C. Calle 175 # CO-Bogotá Ph.: cimatec@telmex.net.co Dominikánská republika Mando y Regulación Industrial Colinas del Seminario V, Manzana C, #12, Los Ríos DO Santo Domingo R.D. Ph.: mandoyreg.ind@codetel. net.do Ekvádor Iandcecontrol S.A. RUC Av. 10 de Agosto N30-28 (Edif. Segovia 3er piso) Y Cureo y Caicedo, EC-Quito Ph.: Fax: info@iandcecontrol.com Mexiko Pillar Mexicana, S.A. de C.V. Av. Revolucion 1315 Col. Campestre San Angel MEX Mexico Ph.: Fax: info@pillar.com.mx Peru Automatizacion y Control Industrial S.A.C. Pasaje Loma d. Pilar 115, Of. 301 Santiago de Surco PE-Lima 33 Ph.: Fax: autc@autc.com.pe Uruguay ZyTECH Innovative Solutions Cerro Largo 788 Bis. UY Montevideo Ph.: Fax: info@zytech.com.uy USA VIPA Automation Inc. 109 Sunrise Lane #100 USA-Canton, GA Ph.: Fax: kosse@vipa-usa.com Distributoři Asie Čína, Headquarter VIPA China, Beijing Office Unit 1703, Inspiring Space 25 Ganluyuan Nanli Chaoyang District CN Beijing Ph.: /-18/-19 Fax: support@vipa.com.cn Čína, Branch Office VIPA China, Shanghai Office Room 601, Building 1 German Center No. 88 Keyuan Road CN Shanghai Ph.: Fax: shanghai@vipa.com.cn Čína, Branch Office VIPA China, Chongqing Office Metropolitan Tower, No. 68 Zhourong Rd, Yuzhong District CN Chongqing Ph.: Fax: chongqing@vipa.com.cn Čína, Hongkong Ritech Engineering & Supply Co. Ltd. Units 1-2, 10/F South China Industrial Bldg. No. 1. Chun Pin Street, Kwai Chung, N.T. Ph.: Fax: stiff@ritech-hk.com India VIPA Automation India Pvt Ltd. B.R. House, 4th Floor Hennur Main Road IND-Bangalore Ph.: /58 Fax: info@vipaindia.com Indonésie Prosím kontaktujte VIPA SDN BHD, Malajsie Korea DAESHIN Engineering Co. Ltd. 34-8, Anyang 2-Dong, Manan-Gu, Gyeonggi-Do KR Anyang-Si Ph.: Fax: daeshin@paran.com Malajsie VIPA Sdn Bhd No. 6F-10, IOI Business Park Bandar Puchong Jaya MY Puchong, Selangor Ph.: Fax: vipa@tm.net.my Pákistán Pacific Engineering 147, Uni Shopping Centre AH Road, Saddar PK Karachi Ph.: Fax: pacific@pacificpk.com Filipíny Prosím kontaktujte VIPA SDN BHD, Malajsie Singapur Prosím kontaktujte VIPA SDN BHD, Malajsie Tchaj-wan Nano-Trend Technology Co., Ltd. 1F, No. 36, Lane 157, Sec.1 Sinsheng S. Rd. TW-106 Taipei City Ph.: Fax: info@nano-trend.com Thajsko Navachot Innovation Co., Ltd. 55/210 Moo 6, Soi Yothinphattana, Praditmanutham Rd., Latphrao, Bangkok Ph.: Fax: theerasak@navachot.com Vietnam Prosím kontaktujte VIPA SDN BHD, Malajsie Distributoři Střední východ Egypt Middle East pro Automation System and Trading 56 Misr Helwan road Bader Tower, Maadi Kornish El-Nile EG Cairo Ph.: Fax: info@masautomation.com Írán Peyman Sanat Espadna Eng. Co. Ltd. No. 18, Mohammadi Alley Mehr Str., 2nd Moshtagh Ave IR-Isfahan Ph.: Fax: sales@psecogroup.com Izrael C-Vision Computer Systems Ltd. Building A1 East 9 Haomanut Street Poleg Industry Area IL Natanya Ph.: Fax: info@c-vision.co.il Libanon I. Network Automation sal United Assurance Bldg. Ground Floor, Near Mercedes Showroom, Dora Highway Beirut, Lebanon Ph.: Fax: info@inetlb.com

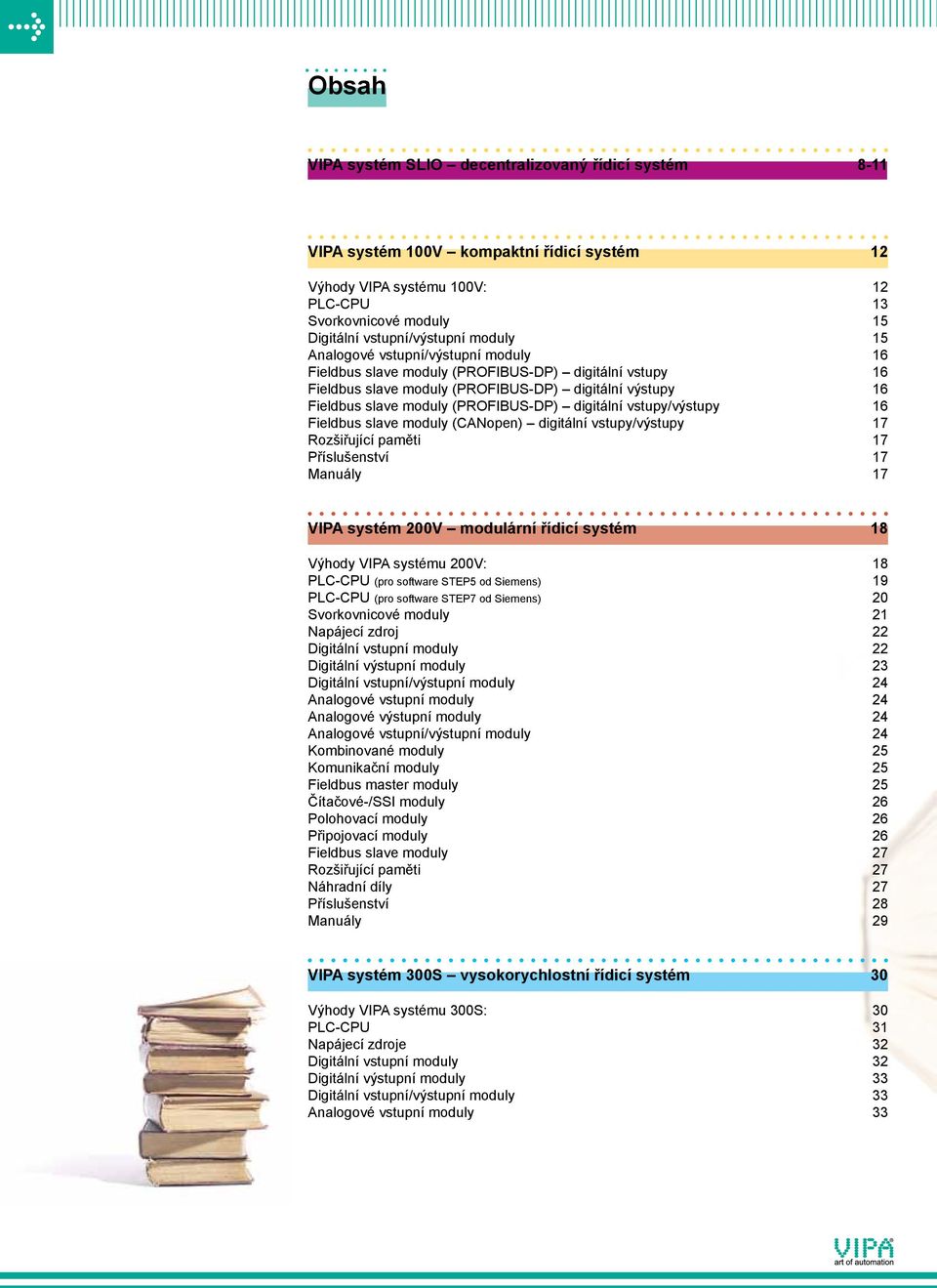

6 Obsah VIPA systém SLIO decentralizovaný řídicí systém 8-11 VIPA systém 100V kompaktní řídicí systém 12 Výhody VIPA systému 100V: 12 PLC-CPU 13 Svorkovnicové moduly 15 Digitální vstupní/výstupní moduly 15 Analogové vstupní/výstupní moduly 16 Fieldbus slave moduly (PROFIBUS-DP) digitální vstupy 16 Fieldbus slave moduly (PROFIBUS-DP) digitální výstupy 16 Fieldbus slave moduly (PROFIBUS-DP) digitální vstupy/výstupy 16 Fieldbus slave moduly (CANopen) digitální vstupy/výstupy 17 Rozšiřující paměti 17 Příslušenství 17 Manuály 17 VIPA systém 200V modulární řídicí systém 18 Výhody VIPA systému 200V: 18 PLC-CPU (pro software STEP5 od Siemens) 19 PLC-CPU (pro software STEP7 od Siemens) 20 Svorkovnicové moduly 21 Napájecí zdroj 22 Digitální vstupní moduly 22 Digitální výstupní moduly 23 Digitální vstupní/výstupní moduly 24 Analogové vstupní moduly 24 Analogové výstupní moduly 24 Analogové vstupní/výstupní moduly 24 Kombinované moduly 25 Komunikační moduly 25 Fieldbus master moduly 25 Čítačové-/SSI moduly 26 Polohovací moduly 26 Připojovací moduly 26 Fieldbus slave moduly 27 Rozšiřující paměti 27 Náhradní díly 27 Příslušenství 28 Manuály 29 VIPA systém 300S vysokorychlostní řídicí systém 30 Výhody VIPA systému 300S: 30 PLC-CPU 31 Napájecí zdroje 32 Digitální vstupní moduly 32 Digitální výstupní moduly 33 Digitální vstupní/výstupní moduly 33 Analogové vstupní moduly 33

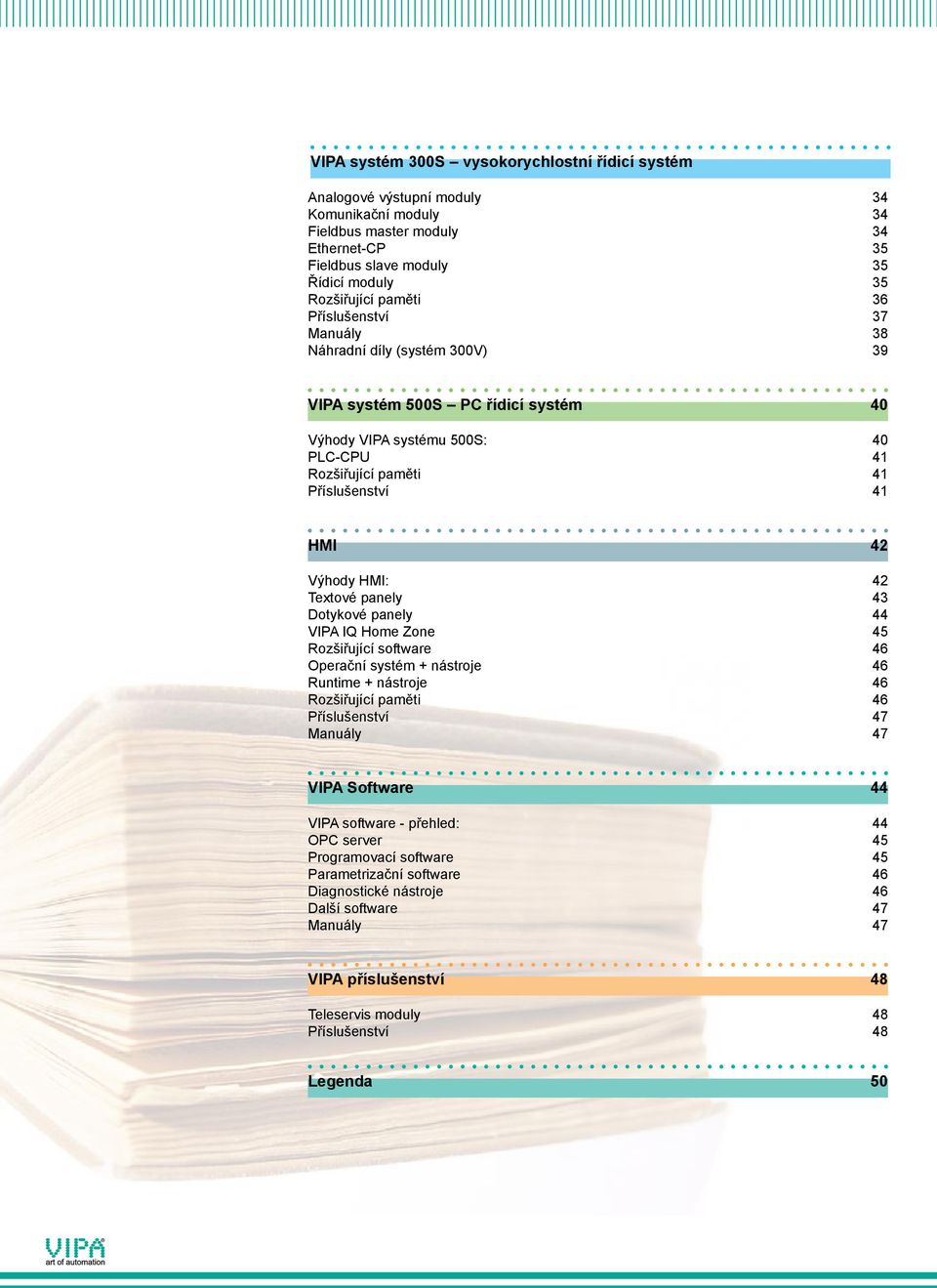

7 VIPA systém 300S vysokorychlostní řídicí systém Analogové výstupní moduly 34 Komunikační moduly 34 Fieldbus master moduly 34 Ethernet-CP 35 Fieldbus slave moduly 35 Řídicí moduly 35 Rozšiřující paměti 36 Příslušenství 37 Manuály 38 Náhradní díly (systém 300V) 39 VIPA systém 500S PC řídicí systém 40 Výhody VIPA systému 500S: 40 PLC-CPU 41 Rozšiřující paměti 41 Příslušenství 41 HMI 42 Výhody HMI: 42 Textové panely 43 Dotykové panely 44 VIPA IQ Home Zone 45 Rozšiřující software 46 Operační systém + nástroje 46 Runtime + nástroje 46 Rozšiřující paměti 46 Příslušenství 47 Manuály 47 VIPA Software 44 VIPA software - přehled: 44 OPC server 45 Programovací software 45 Parametrizační software 46 Diagnostické nástroje 46 Další software 47 Manuály 47 VIPA příslušenství 48 Teleservis moduly 48 Příslušenství 48 Legenda 50

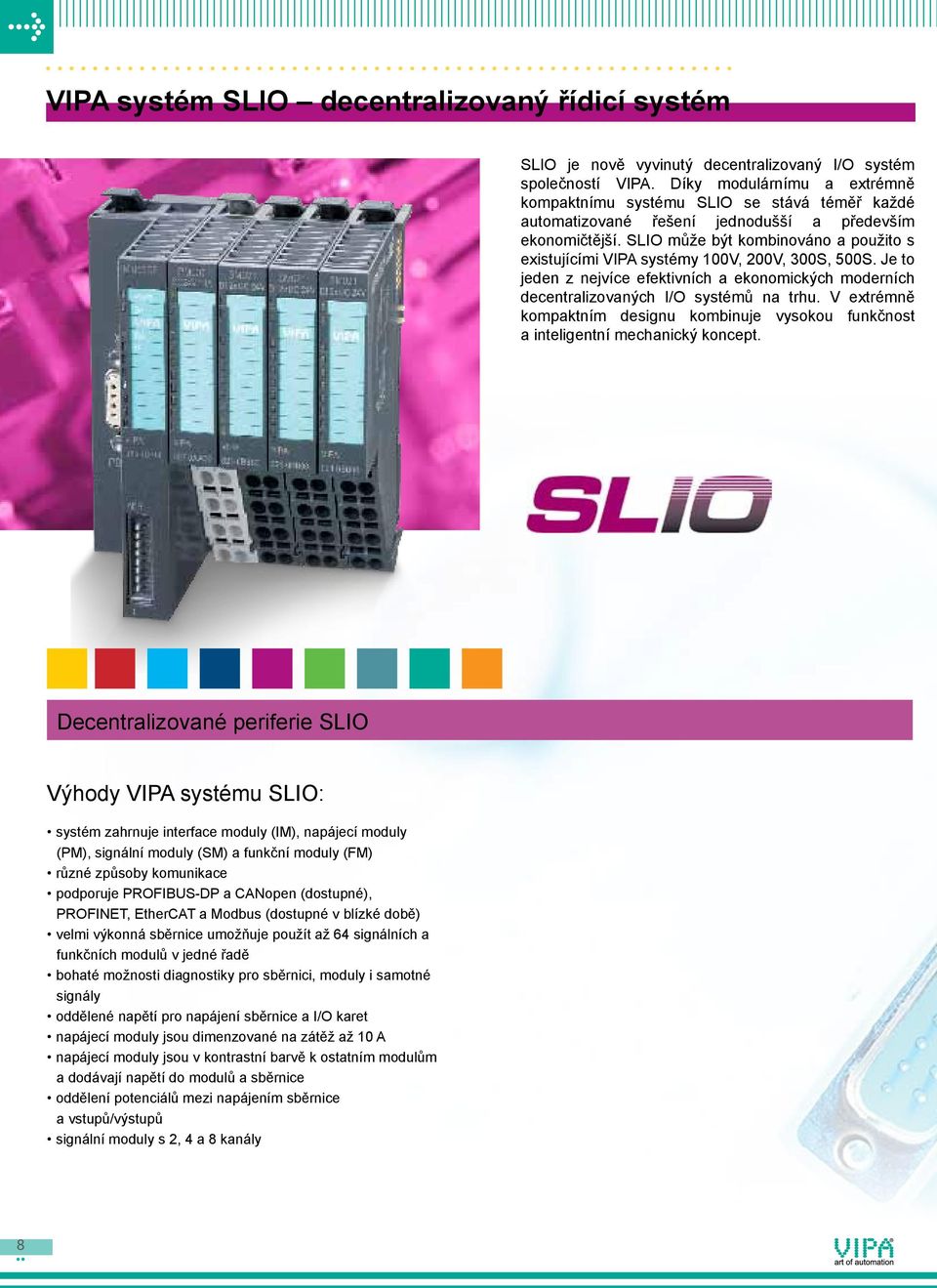

8 VIPA systém SLIO decentralizovaný řídicí systém SLIO je nově vyvinutý decentralizovaný I/O systém společností VIPA. Díky modulárnímu a extrémně kompaktnímu systému SLIO se stává téměř každé automatizované řešení jednodušší a především ekonomičtější. SLIO může být kombinováno a použito s existujícími VIPA systémy 100V, 200V, 300S, 500S. Je to jeden z nejvíce efektivních a ekonomických moderních decentralizovaných I/O systémů na trhu. V extrémně kompaktním designu kombinuje vysokou funkčnost a inteligentní mechanický koncept. Decentralizované periferie SLIO Výhody VIPA systému SLIO: systém zahrnuje interface moduly (IM), napájecí moduly (PM), signální moduly (SM) a funkční moduly (FM) různé způsoby komunikace podporuje PROFIBUS-DP a CANopen (dostupné), PROFINET, EtherCAT a Modbus (dostupné v blízké době) velmi výkonná sběrnice umožňuje použít až 64 signálních a funkčních modulů v jedné řadě bohaté možnosti diagnostiky pro sběrnici, moduly i samotné signály oddělené napětí pro napájení sběrnice a I/O karet napájecí moduly jsou dimenzované na zátěž až 10 A napájecí moduly jsou v kontrastní barvě k ostatním modulům a dodávají napětí do modulů a sběrnice oddělení potenciálů mezi napájením sběrnice a vstupů/výstupů signální moduly s 2, 4 a 8 kanály 8

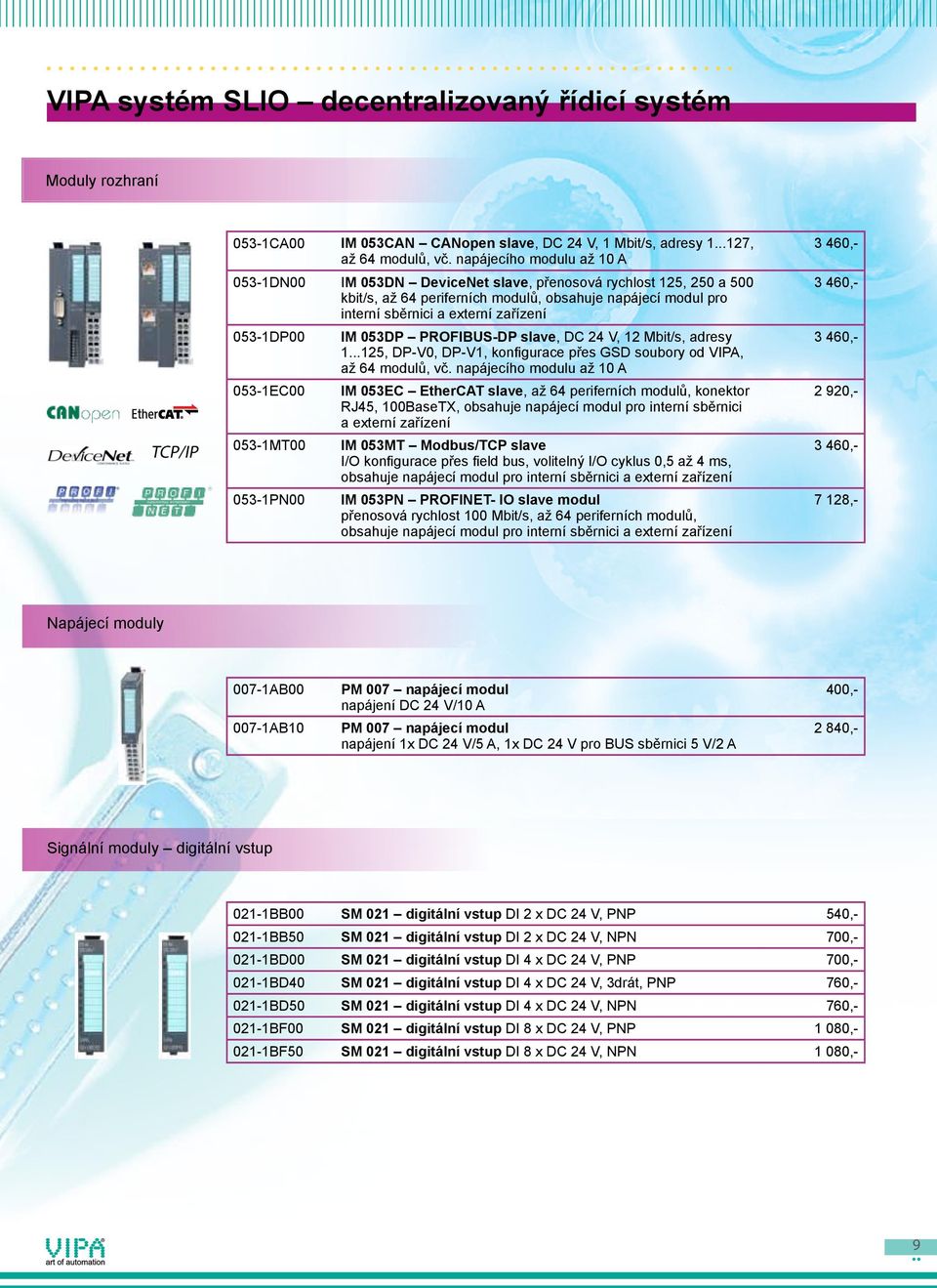

9 VIPA systém SLIO decentralizovaný řídicí systém Moduly rozhraní TCP/IP 053-1CA00 IM 053CAN CANopen slave, DC 24 V, 1 Mbit/s, adresy , až 64 modulů, vč. napájecího modulu až 10 A 053-1DN00 IM 053DN DeviceNet slave, přenosová rychlost 125, 250 a 500 kbit/s, až 64 periferních modulů, obsahuje napájecí modul pro interní sběrnici a externí zařízení 053-1DP00 IM 053DP PROFIBUS-DP slave, DC 24 V, 12 Mbit/s, adresy , DP-V0, DP-V1, konfigurace přes GSD soubory od VIPA, až 64 modulů, vč. napájecího modulu až 10 A 053-1EC00 IM 053EC EtherCAT slave, až 64 periferních modulů, konektor RJ45, 100BaseTX, obsahuje napájecí modul pro interní sběrnici a externí zařízení 053-1MT00 IM 053MT Modbus/TCP slave I/O konfigurace přes field bus, volitelný I/O cyklus 0,5 až 4 ms, obsahuje napájecí modul pro interní sběrnici a externí zařízení 053-1PN00 IM 053PN PROFINET- IO slave modul přenosová rychlost 100 Mbit/s, až 64 periferních modulů, obsahuje napájecí modul pro interní sběrnici a externí zařízení 3 460, , , , , ,- Napájecí moduly 007-1AB AB10 PM 007 napájecí modul napájení DC 24 V/10 A PM 007 napájecí modul napájení 1x DC 24 V/5 A, 1x DC 24 V pro BUS sběrnici 5 V/2 A 400, ,- Signální moduly digitální vstup 021-1BB00 SM 021 digitální vstup DI 2 x DC 24 V, PNP 540, BB50 SM 021 digitální vstup DI 2 x DC 24 V, NPN 700, BD00 SM 021 digitální vstup DI 4 x DC 24 V, PNP 700, BD40 SM 021 digitální vstup DI 4 x DC 24 V, 3drát, PNP 760, BD50 SM 021 digitální vstup DI 4 x DC 24 V, NPN 760, BF00 SM 021 digitální vstup DI 8 x DC 24 V, PNP 1 080, BF50 SM 021 digitální vstup DI 8 x DC 24 V, NPN 1 080,- 9

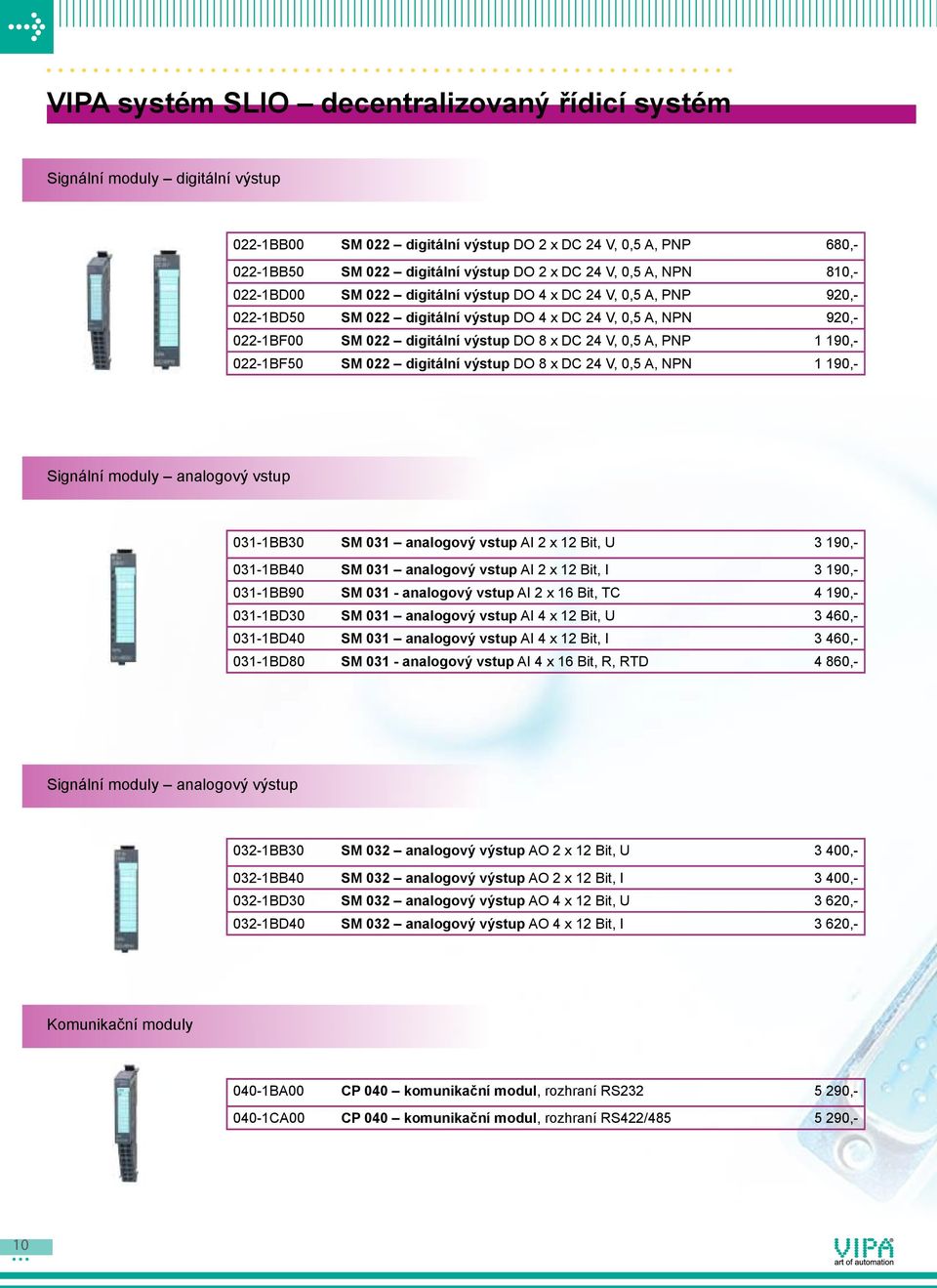

10 VIPA systém SLIO decentralizovaný řídicí systém Signální moduly digitální výstup 022-1BB00 SM 022 digitální výstup DO 2 x DC 24 V, 0,5 A, PNP 680, BB50 SM 022 digitální výstup DO 2 x DC 24 V, 0,5 A, NPN 810, BD00 SM 022 digitální výstup DO 4 x DC 24 V, 0,5 A, PNP 920, BD50 SM 022 digitální výstup DO 4 x DC 24 V, 0,5 A, NPN 920, BF00 SM 022 digitální výstup DO 8 x DC 24 V, 0,5 A, PNP 1 190, BF50 SM 022 digitální výstup DO 8 x DC 24 V, 0,5 A, NPN 1 190,- Signální moduly analogový vstup 031-1BB30 SM 031 analogový vstup AI 2 x 12 Bit, U 3 190, BB40 SM 031 analogový vstup AI 2 x 12 Bit, I 3 190, BB90 SM analogový vstup AI 2 x 16 Bit, TC 4 190, BD30 SM 031 analogový vstup AI 4 x 12 Bit, U 3 460, BD40 SM 031 analogový vstup AI 4 x 12 Bit, I 3 460, BD80 SM analogový vstup AI 4 x 16 Bit, R, RTD 4 860,- Signální moduly analogový výstup 032-1BB30 SM 032 analogový výstup AO 2 x 12 Bit, U 3 400, BB40 SM 032 analogový výstup AO 2 x 12 Bit, I 3 400, BD30 SM 032 analogový výstup AO 4 x 12 Bit, U 3 620, BD40 SM 032 analogový výstup AO 4 x 12 Bit, I 3 620,- Komunikační moduly 040-1BA00 CP 040 komunikační modul, rozhraní RS , CA00 CP 040 komunikační modul, rozhraní RS422/ ,- 10

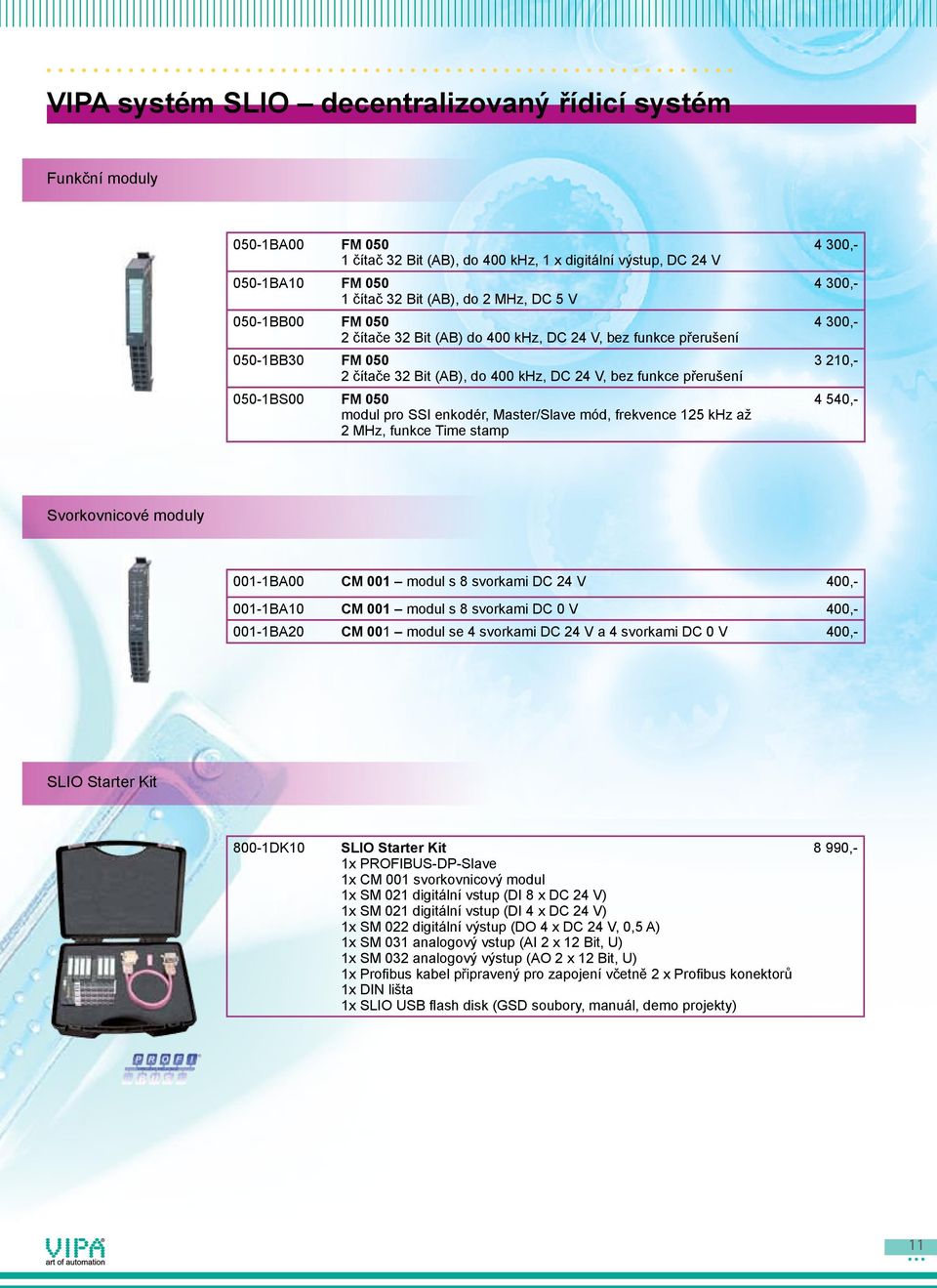

11 VIPA systém SLIO decentralizovaný řídicí systém Funkční moduly 050-1BA00 FM čítač 32 Bit (AB), do 400 khz, 1 x digitální výstup, DC 24 V 050-1BA10 FM čítač 32 Bit (AB), do 2 MHz, DC 5 V 050-1BB00 FM čítače 32 Bit (AB) do 400 khz, DC 24 V, bez funkce přerušení 050-1BB30 FM čítače 32 Bit (AB), do 400 khz, DC 24 V, bez funkce přerušení 050-1BS00 FM 050 modul pro SSI enkodér, Master/Slave mód, frekvence 125 khz až 2 MHz, funkce Time stamp 4 300, , , , ,- Svorkovnicové moduly 001-1BA00 CM 001 modul s 8 svorkami DC 24 V 400, BA10 CM 001 modul s 8 svorkami DC 0 V 400, BA20 CM 001 modul se 4 svorkami DC 24 V a 4 svorkami DC 0 V 400,- SLIO Starter Kit 800-1DK10 SLIO Starter Kit 1x PROFIBUS-DP-Slave 1x CM 001 svorkovnicový modul 1x SM 021 digitální vstup (DI 8 x DC 24 V) 1x SM 021 digitální vstup (DI 4 x DC 24 V) 1x SM 022 digitální výstup (DO 4 x DC 24 V, 0,5 A) 1x SM 031 analogový vstup (AI 2 x 12 Bit, U) 1x SM 032 analogový výstup (AO 2 x 12 Bit, U) 1x Profibus kabel připravený pro zapojení včetně 2 x Profibus konektorů 1x DIN lišta 1x SLIO USB flash disk (GSD soubory, manuál, demo projekty) 8 990,- 11

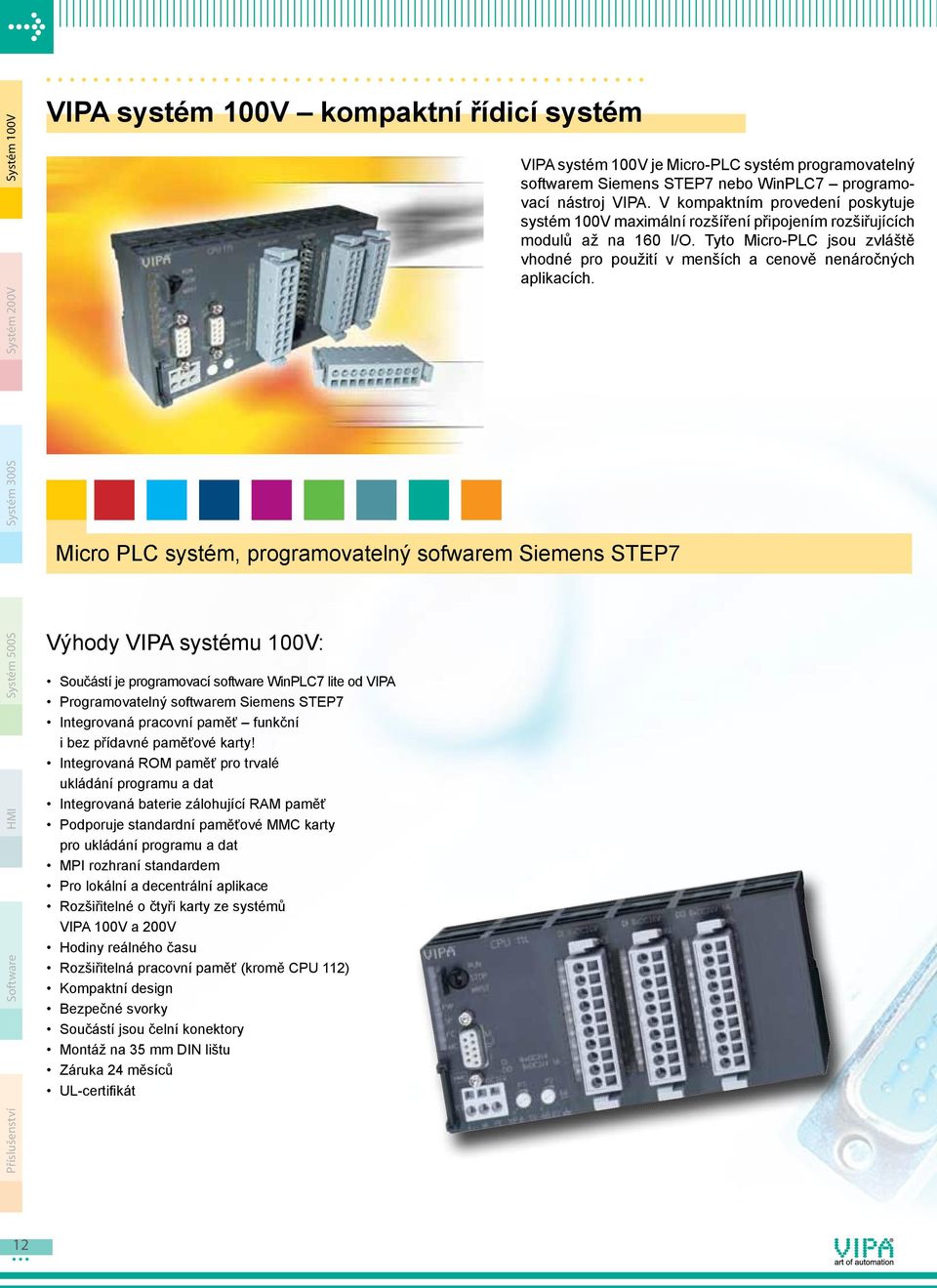

12 Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V VIPA systém 100V kompaktní řídicí systém Micro PLC systém, programovatelný sofwarem Siemens STEP7 Výhody VIPA systému 100V: Součástí je programovací software WinPLC7 lite od VIPA Programovatelný softwarem Siemens STEP7 Integrovaná pracovní paměť funkční i bez přídavné paměťové karty! Integrovaná ROM paměť pro trvalé ukládání programu a dat Integrovaná baterie zálohující RAM paměť Podporuje standardní paměťové MMC karty pro ukládání programu a dat MPI rozhraní standardem Pro lokální a decentrální aplikace Rozšiřitelné o čtyři karty ze systémů VIPA 100V a 200V Hodiny reálného času Rozšiřitelná pracovní paměť (kromě CPU 112) Kompaktní design Bezpečné svorky Součástí jsou čelní konektory Montáž na 35 mm DIN lištu Záruka 24 měsíců UL-certifikát VIPA systém 100V je Micro-PLC systém programovatelný softwarem Siemens STEP7 nebo WinPLC7 programovací nástroj VIPA. V kompaktním provedení poskytuje systém 100V maximální rozšíření připojením rozšiřujících modulů až na 160 I/O. Tyto Micro-PLC jsou zvláště vhodné pro použití v menších a cenově nenáročných aplikacích. 12

13 PLC-CPU 114-6BJ02 VIPA systém 100V kompaktní řídicí systém 112-4BH02 CPU 112 Micro PLC DC 24V, 8/16kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 8xDC 24V, DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, oddělené potenciály, bez možnosti rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ02 CPU 114 Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ03 CPU Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, - DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ04 CPU Micro PLC DC 24V, 32/40kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 4xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ52 CPU 114R Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DO 8xrelé, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ53 CPU 114R - Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DO 8xrelé, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 114-6BJ54 CPU 114R - Micro PLC DC 24V, 32/40kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DO 8xrelé, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL02 CPU Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL03 CPU Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 5 940, , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 13

14 Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V PLC-CPU 115-6BL BL04 CPU Micro PLC DC 24V, 32/40kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL12 CPU 115SER - Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL13 CPU 115SER - Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL14 CPU 115SER - Micro PLC DC 24V, 32/40kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL22 CPU 115DP - Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP slave, 12Mbit/s, adresy Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL23 CPU 115DP - Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP slave, 12Mbit/s, adresy Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) 115-6BL24 CPU 115DP - Micro PLC DC 24V, 32/40kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP slave, 12Mbit/s, adresy Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí programovací software SW211K2OD WinPLC7lite (SW211K2OD prosím objednávejte zvlášť) , , , , , , ,- 14

15 PLC-CPU 115-6BL32 Svorkovnicové moduly 101-4FH50 Digitální vstupní/výstupní moduly 123-4EJ BL32 CPU 115SER - Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS485, oddělené potenciály, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí SW211K2OD WinPLC7lite programovací software (SW211K2OD prosím objednávejte zvlášť) 115-6BL33 CPU 115SER - Micro PLC DC 24V, 24/32kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS485, oddělené potenciály, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí SW211K2OD WinPLC7lite programovací software (SW211K2OD prosím objednávejte zvlášť) 115-6BL34 CPU 115SER - Micro PLC DC 24V, 16/24kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS485, oddělené potenciály, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master Rozšíření: DI 16xDC 24V, z toho čítač 2x32Bit (AB), až do 30kHz, DIO 4xDC 24V (DO 0,5A), DO 12xDC 24V, 0,5A, z toho 2xPWM, 50kHz, oddělené potenciály, možnost rozšíření, součástí SW211K2OD WinPLC7lite programovací software (SW211K2OD prosím objednávejte zvlášť) 101-4FH50 CM svorkovnicový modul 8x11 svorek Kompatibilita mezi systémy! Další signální moduly viz strany (systém 200V) 123-4EH01 EM rozšiřující modul, digitální DI 8xDC 24V, DO 8xDC 24V, 0,5A, oddělené potenciály 123-4EJ01 EM rozšiřující modul, digitální DI 16xDC 24V, DO 8xDC 24V, 0,5A, oddělené potenciály 123-4EJ11 EM rozšiřující modul, digitální DI 16xDC 24V, DO 8xrelé 123-4EJ20 EM rozšiřující modul, digitální DI 16xAC V, DO 8xrelé 123-4EL01 EM rozšiřující modul, digitální DI 16xDC 24V, DO 16xDC 24V, 0,5A, oddělené potenciály , , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 15

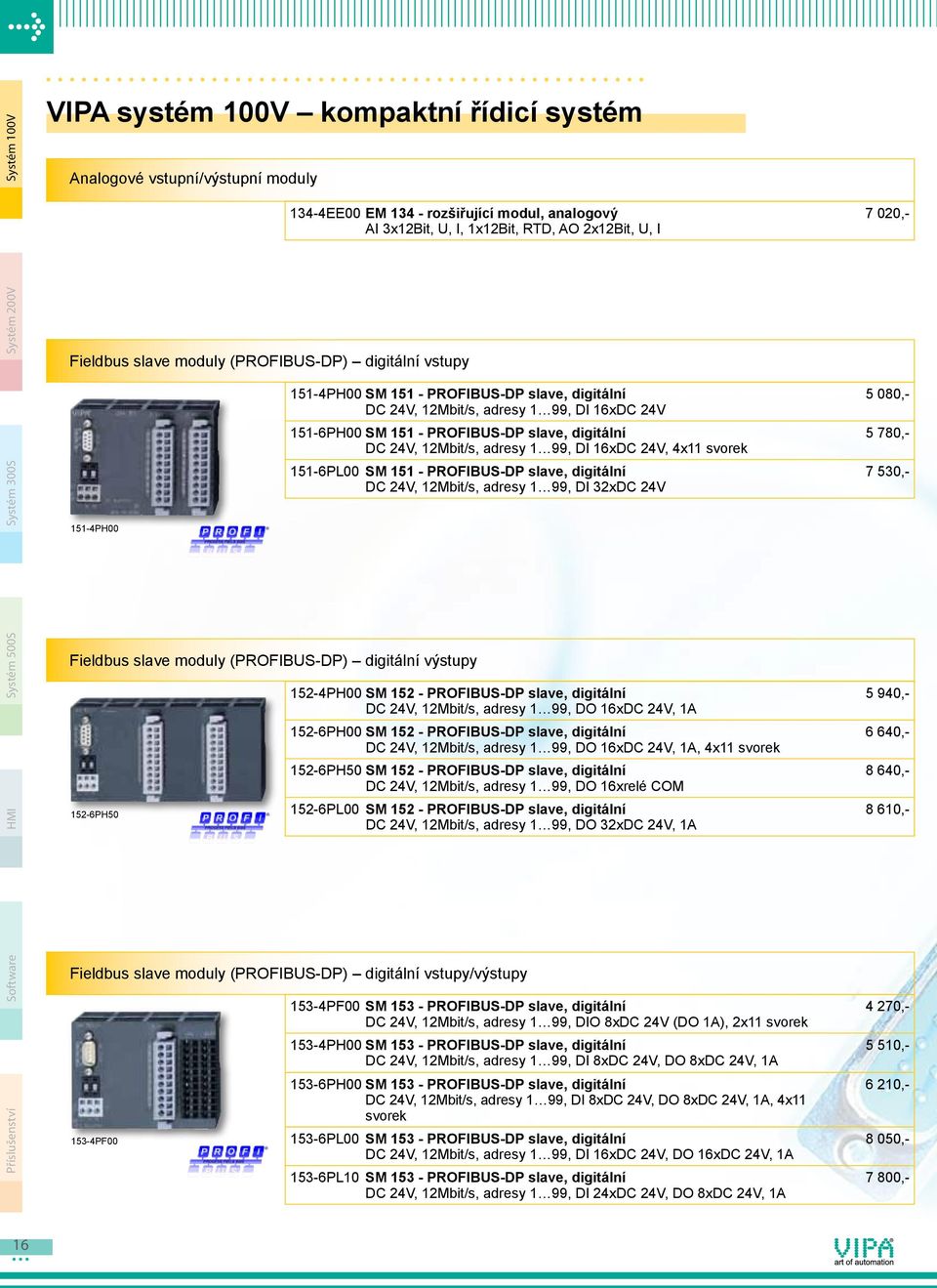

16 Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V VIPA systém 100V kompaktní řídicí systém Analogové vstupní/výstupní moduly Fieldbus slave moduly (PROFIBUS-DP) digitální vstupy 151-4PH00 Fieldbus slave moduly (PROFIBUS-DP) digitální výstupy 152-6PH PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 16xDC 24V 151-6PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 16xDC 24V, 4x11 svorek 151-6PL00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 32xDC 24V 152-4PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DO 16xDC 24V, 1A 152-6PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DO 16xDC 24V, 1A, 4x11 svorek 152-6PH50 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DO 16xrelé COM 152-6PL00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DO 32xDC 24V, 1A Fieldbus slave moduly (PROFIBUS-DP) digitální vstupy/výstupy 153-4PF EE00 EM rozšiřující modul, analogový AI 3x12Bit, U, I, 1x12Bit, RTD, AO 2x12Bit, U, I 153-4PF00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DIO 8xDC 24V (DO 1A), 2x11 svorek 153-4PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 8xDC 24V, DO 8xDC 24V, 1A 153-6PH00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 8xDC 24V, DO 8xDC 24V, 1A, 4x11 svorek 153-6PL00 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 16xDC 24V, DO 16xDC 24V, 1A 153-6PL10 SM PROFIBUS-DP slave, digitální DC 24V, 12Mbit/s, adresy 1 99, DI 24xDC 24V, DO 8xDC 24V, 1A 7 020, , , , , , , , , , , , ,- 16

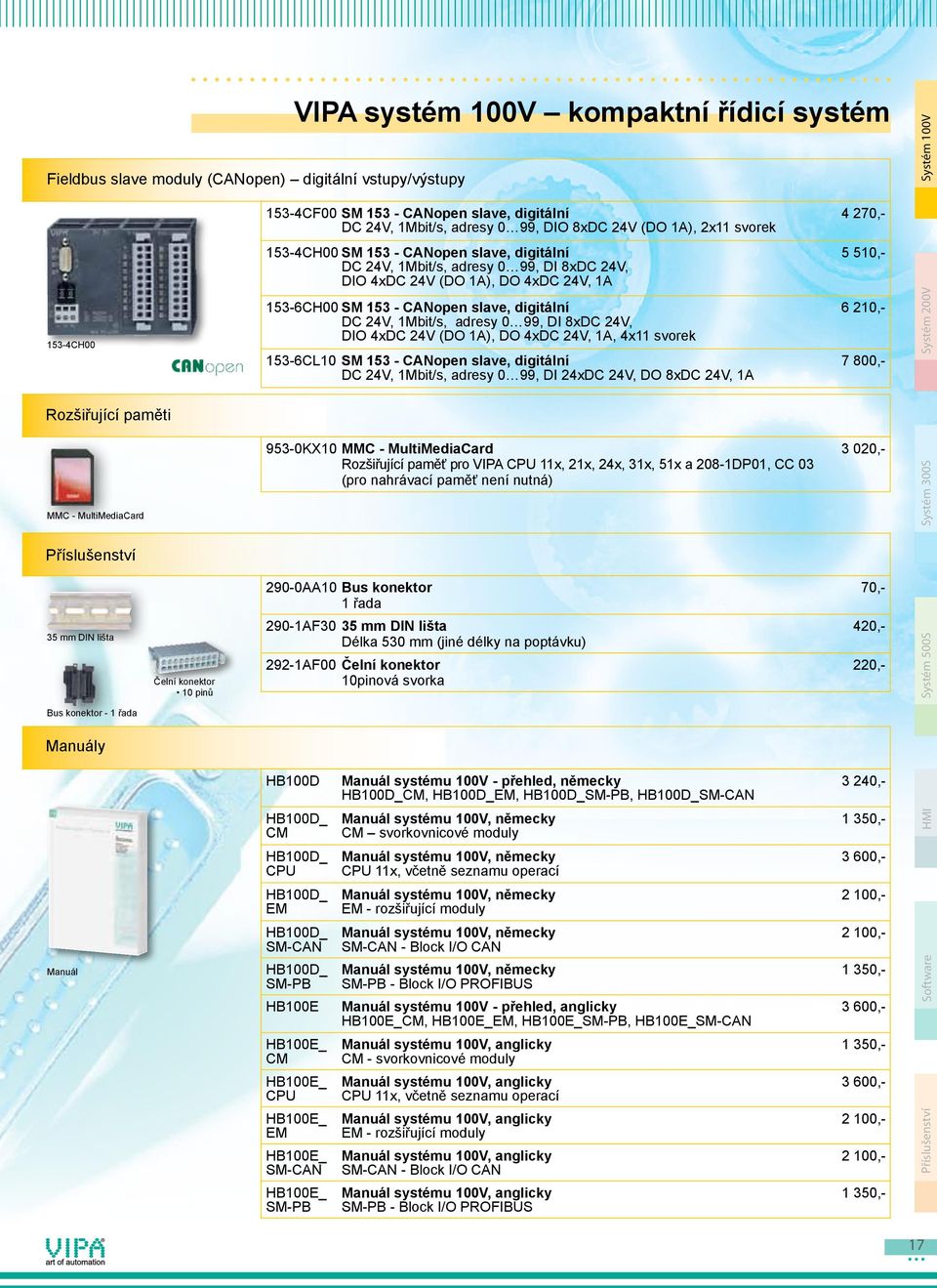

17 Fieldbus slave moduly (CANopen) digitální vstupy/výstupy 153-4CH00 Rozšiřující paměti MMC - MultiMediaCard Příslušenství 35 mm DIN lišta Bus konektor - 1 řada Manuály Manuál Čelní konektor 10 pinů VIPA systém 100V kompaktní řídicí systém 153-4CF00 SM CANopen slave, digitální DC 24V, 1Mbit/s, adresy 0 99, DIO 8xDC 24V (DO 1A), 2x11 svorek 153-4CH00 SM CANopen slave, digitální DC 24V, 1Mbit/s, adresy 0 99, DI 8xDC 24V, DIO 4xDC 24V (DO 1A), DO 4xDC 24V, 1A 153-6CH00 SM CANopen slave, digitální DC 24V, 1Mbit/s, adresy 0 99, DI 8xDC 24V, DIO 4xDC 24V (DO 1A), DO 4xDC 24V, 1A, 4x11 svorek 153-6CL10 SM CANopen slave, digitální DC 24V, 1Mbit/s, adresy 0 99, DI 24xDC 24V, DO 8xDC 24V, 1A 953-0KX10 MMC - MultiMediaCard Rozšiřující paměť pro VIPA CPU 11x, 21x, 24x, 31x, 51x a 208-1DP01, CC 03 (pro nahrávací paměť není nutná) 290-0AA10 Bus konektor 1 řada 290-1AF30 35 mm DIN lišta Délka 530 mm (jiné délky na poptávku) 292-1AF00 Čelní konektor 10pinová svorka HB100D HB100D_ CM HB100D_ CPU HB100D_ EM HB100D_ SM-CAN HB100D_ SM-PB HB100E HB100E_ CM HB100E_ CPU HB100E_ EM HB100E_ SM-CAN HB100E_ SM-PB Manuál systému 100V - přehled, německy HB100D_CM, HB100D_EM, HB100D_SM-PB, HB100D_SM-CAN Manuál systému 100V, německy CM svorkovnicové moduly Manuál systému 100V, německy CPU 11x, včetně seznamu operací Manuál systému 100V, německy EM - rozšiřující moduly Manuál systému 100V, německy SM-CAN - Block I/O CAN Manuál systému 100V, německy SM-PB - Block I/O PROFIBUS Manuál systému 100V - přehled, anglicky HB100E_CM, HB100E_EM, HB100E_SM-PB, HB100E_SM-CAN Manuál systému 100V, anglicky CM - svorkovnicové moduly Manuál systému 100V, anglicky CPU 11x, včetně seznamu operací Manuál systému 100V, anglicky EM - rozšiřující moduly Manuál systému 100V, anglicky SM-CAN - Block I/O CAN Manuál systému 100V, anglicky SM-PB - Block I/O PROFIBUS 4 270, , , , ,- 70,- 420,- 220, , , , , , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 17

18 Systém 100V VIPA systém 200V modulární řídicí systém VIPA systém 200V je vyšší kompaktní a modulární řídicí systém pro lokální a decentrální aplikace. Díky široké nabídce různorodých modulů může být použit pro téměř všechny aplikace středního rozsahu. Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Modulární řídicí systém programovatelný softwarem STEP7 a STEP5 od Siemens Výhody VIPA systému 200V: Programovatelný softwarem WinPLC7 od VIPA Řada CPU programovatelná softwarem STEP7 od Siemens Řada CPU programovatelná softwarem STEP5 od Siemens Integrovaná pracovní paměť funkční i bez přídavné paměťové karty! Integrovaná ROM paměť pro trvalé ukládání programu a dat Integrovaná baterie zálohující RAM paměť Podporuje standardní paměťové MMC karty pro ukládání programu a dat MPI rozhraní standardem Pro lokální a decentrální aplikace Možnost rozšíření modulů Hodiny reálného času Centrální aplikace s možností až 32 modulů v řadě CPU Kompaktní provedení Bezpečné svorky Čelní konektory jsou součástí Montáž na 35mm DIN lištu Záruka 24 měsíců UL-certifikát 18

19 PLC-CPU (pro STEP5 od Siemens) 242-2BP01 TCP/IP VIPA systém 200V modulární řídicí systém 241-1BA01 CPU PLC CPU 8kB paměť, AS511, MMC slot 241-2BP01 CPU 241DP - PLC CPU 8kB paměť, AS511, MMC slot PROFIBUS-DP slave, 12Mbit/s, adresy BT10 CPU 241NET - PLC-CPU 8kB paměť, AS511, MMC slot, hodiny reál. času Ethernet-CP 243, RFC1006, TCP/IP, UDP, parametrizovatelný přes obslužné bloky 242-1BA01 CPU PLC CPU 32kB paměť, AS511, MMC slot 242-2BP01 CPU 242DP - PLC CPU 32kB paměť, AS511, MMC slot PROFIBUS-DP slave, 12Mbit/s, adresy BT10 CPU 242NET - PLC-CPU 32kB paměť, AS511, MMC-Slot, hodiny reál. času Ethernet-CP 243, RFC1006, TCP/IP, UDP, parametrizovatelný přes obslužné bloky 243-1BA01 CPU PLC CPU 52kB paměť, AS511, MMC slot, hodiny reál. času 243-2BP01 CPU 243DP - PLC CPU 52kB paměť, AS511, MMC slot, hodiny reál. času PROFIBUS-DP slave, 12Mbit/s, adresy BT10 CPU 243NET - PLC-CPU 52kB paměť, AS511, MMC-Slot, hodiny reál. času Ethernet-CP 243, RFC1006, TCP/IP, UDP, parametrizovatelný přes obslužné bloky 244-1BA01 CPU PLC CPU 104kB paměť, AS511, MMC slot, hodiny reál. času 244-2BP01 CPU 244DP - PLC CPU 104kB paměť, AS511, MMC slot, hodiny reál. času PROFIBUS-DP slave, 12Mbit/s, adresy BT10 CPU 244NET - PLC-CPU 104kB paměť, AS511, MMC-Slot, hodiny reál. času Ethernet-CP 243, RFC1006, TCP/IP, UDP, parametrizovatelný přes obslužné bloky 6 210, , , , , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 19

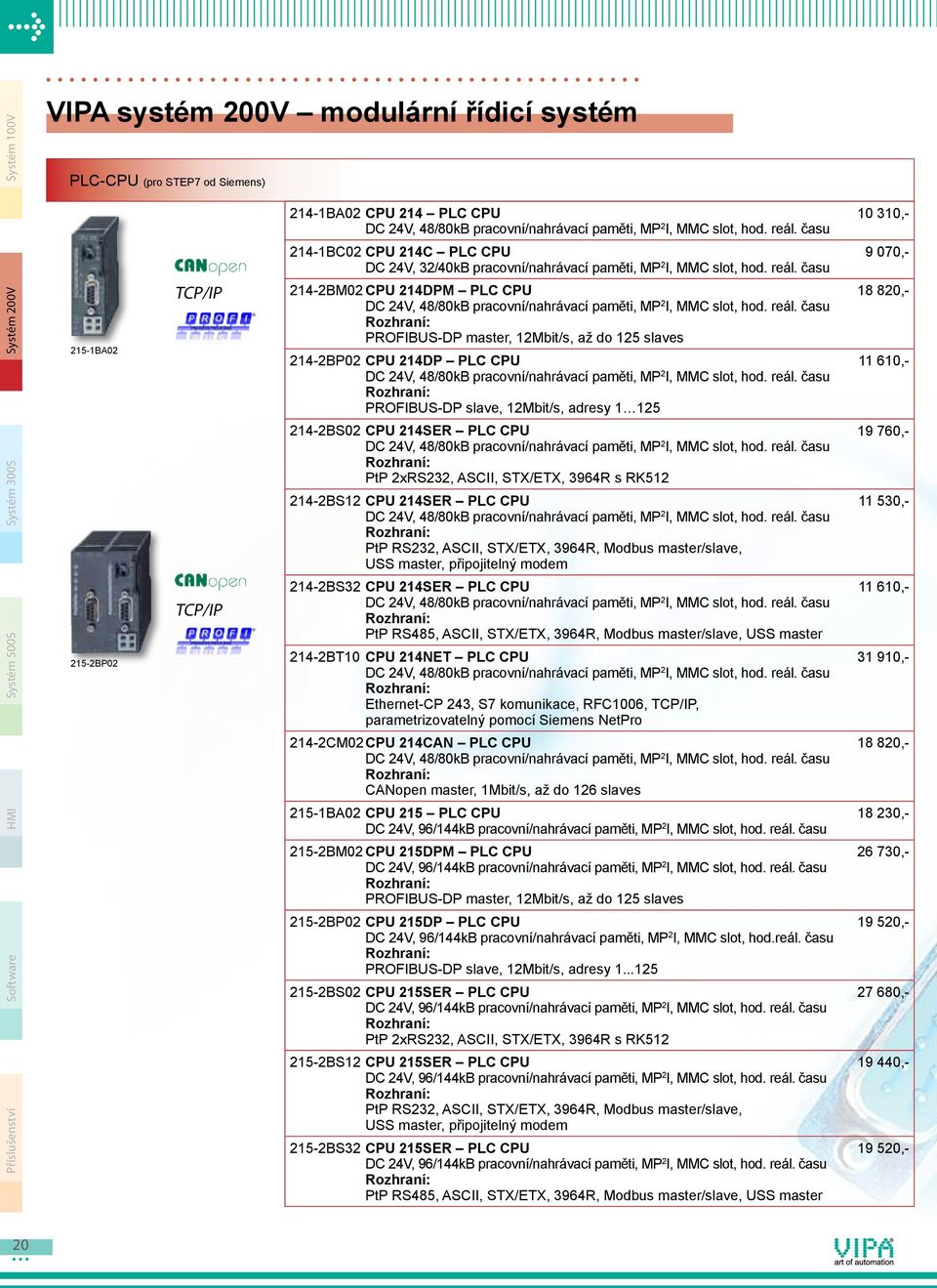

20 Systém 100V VIPA systém 200V modulární řídicí systém PLC-CPU (pro STEP7 od Siemens) 214-1BA02 CPU 214 PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času 214-1BC02 CPU 214C PLC CPU DC 24V, 32/40kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času 214-2BM02 CPU 214DPM PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP master, 12Mbit/s, až do 125 slaves 214-2BP02 CPU 214DP PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP slave, 12Mbit/s, adresy BS02 CPU 214SER PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP 2xRS232, ASCII, STX/ETX, 3964R s RK BS12 CPU 214SER PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, připojitelný modem 214-2BS32 CPU 214SER PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master 214-2BT10 CPU 214NET PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času Ethernet-CP 243, S7 komunikace, RFC1006, TCP/IP, parametrizovatelný pomocí Siemens NetPro 214-2CM02CPU 214CAN PLC CPU DC 24V, 48/80kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času CANopen master, 1Mbit/s, až do 126 slaves 215-1BA02 CPU 215 PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času 215-2BM02 CPU 215DPM PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP master, 12Mbit/s, až do 125 slaves 215-2BP02 CPU 215DP PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod.reál. času PROFIBUS-DP slave, 12Mbit/s, adresy BS02 CPU 215SER PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP 2xRS232, ASCII, STX/ETX, 3964R s RK BS12 CPU 215SER PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, připojitelný modem 215-2BS32 CPU 215SER PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměti, MP 2 I, MMC slot, hod. reál. času PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V 215-1BA BP02 TCP/IP TCP/IP , , , , , , , , , , , , ,- 20

21 PLC-CPU (pro STEP7 od Siemens) 215-2BP02 TCP/IP Svorkovnicové moduly 201-1AA10 VIPA systém 200V modulární řídicí systém 215-2BT10 CPU 215NET PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Ethernet-CP 243, S7 komunikace, RFC1006, TCP/IP, parametrizovatelný s NetPro od Siemens 215-2CM02CPU 215CAN PLC CPU DC 24V, 96/144kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času CANopen master, 1Mbit/s, až do 126 slaves 216-1BA02 CPU 216 PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času 216-2BM02 CPU 216DPM PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP master, 12Mbit/s, až do 125 slaves 216-2BP02 CPU 216DP PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PROFIBUS-DP slave, 12Mbit/s, adresy BS02 CPU 216SER PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času 2xRS232, ASCII, STX/ETX, 3964R s RK BS12 CPU 216SER PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS232, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master, připojitelný modem 216-2BS32 CPU 216SER PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času PtP RS485, ASCII, STX/ETX, 3964R, Modbus master/slave, USS master 216-2BT10 CPU 216NET PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času Ethernet-CP 243, S7 komunikace, RFC1006, TCP/IP, parametrizovatelný s NetPro od Siemens 216-2CM02CPU 216CAN PLC CPU DC 24V, 128/192kB pracovní/nahrávací paměť, MP 2 I, MMC slot, hod. reál. času CANopen master, 1Mbit/s, až do 126 slaves 201-1AA00 CM 201 2svorkový modul 2x11 svorek, šedá/šedá 201-1AA10 CM 201 2svorkový modul 2x11 svorek, zeleno-žlutá/šedá 201-1AA20 CM 201 2svorkový modul 2x11 svorek, červená/modrá 201-1AA40 CM 201 4svorkový modul 2x5 svorek šedá/šedá a 2x6 polí červená/modrá , , , , , , , , , ,- 570,- 700,- 700,- 810,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 21

22 Systém 100V VIPA systém 200V modulární řídicí systém Napájecí zdroje 207-1BA00 PS 207 napájecí zdroj AC 100/230V, DC 24V, 2A, 48W 2 540, BA20 PS 207 napájecí zdroj AC 100/230V, DC 24V, 2A, 48W s 2x11 svorkami červené/modré 3 080,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V 207-2BA20 Digitální vstupní moduly 221-1BF BH BL BF00 SM 221 digitální vstupy DI 8xDC 24V 221-1BF10 SM 221 digitální vstupy DI 8xDC 24V, 0,2 ms 221-1BF21 SM 221 digitální vstupy DI 8xDC 24V, alarm 221-1BF30 SM 221 digitální vstupy ECO DI 8xDC 24V 221-1BF50 SM 221 digitální vstupy DI 8xDC 24V, NPN 221-1BH00 SM 221 digitální vstupy DI 16xDC 24V, pro převodní moduly DEA-UB4x 221-1BH10 SM 221 digitální vstupy DI 16xDC 24V 221-1BH20 SM 221 digitální vstupy DI 16xDC 24V, z toho čítač 1x32Bit (AB), do 100kHz 221-1BH30 SM 221 digitální vstupy ECO DI 16xDC 24V 221-1BH50 SM 221 digitální vstupy DI 16xDC 24V, NPN, pro převodní moduly DEA-UB4x 221-1BH51 SM digiální vstupy DI 16xDC 24V, NPN 221-1FD00 SM 221 digitální vstupy DI 4xAC/DC V, oddělené potenciály pro jednotlivé kanály 221-1FF20 SM 221 digitální vstupy DI 8xAC/DC V 221-1FF30 SM 221 digitální vstupy DI 8xAC/DC V 221-1FF40 SM 221 digitální vstupy DI 8xAC 230V, 20mA vstupní proud, hystereze 221-1FF50 SM 221 digitální vstupy DI 8xAC/DC V 221-2BL10 SM 221 digitální vstupy DI 32xDC 24V KS221-1BH00 KSD221-1BH00 SM 221 Set digitální vstupy 1xSM 221-1BH00, DI 16xDC 24V, 1xDEA-KB91A (1 m), 1xDEA-UB48 SM 221 Set digitální vstupy 1xSM 221-1BH00, DI 16xDC 24V, 1xDEA-KB91A (1 m), 1xDEA-UB48D (3vodič) 1 620, , , , , , , , , , , , , , , , , , ,- 22

23 Digitální výstupní moduly 222-1BF BH BL10 VIPA systém 200V modulární řídicí systém 222-1BF00 SM 222 digitální výstupy DO 8xDC 24V, 1A 222-1BF10 SM 222 digitální výstupy DO 8xDC 24V, 2A 222-1BF20 SM 222 digitální výstupy DO 8xDC 24V, 2A, 4 skupiny po 2 výstupech 222-1BF30 SM 222 digitální výstupy ECO DO 8xDC 24V, 0,5A 222-1BF50 SM digitální výstupy DO 8xDC 24V, 0,5A, NPN 222-1BH00 SM 222 digitální výstupy DO 16xDC 24V, 0,5A, pro převodní modul DEA-UB4x 222-1BH10 SM 222 digitální výstupy DO 16xDC 24V, 1A, součet proudu až 10A 222-1BH20 SM 222 digitální výstupy DO 16xDC 24V, 2A, součet proudu až 10A 222-1BH30 SM 222 digitální výstupy ECO DO 16xDC 24V, 0,5A 222-1BH50 SM 222 digitální výstupy DO 16xDC 24V, 0,5A NPN, pro převodní modul DEA-UB4x 222-1BH51 SM digitální výstupy DO 16xDC 24V, 0,5A, NPN 222-1DB00 SM digitální výstupy DO 2xAC 230V, 2A, stmívač 222-1FD10 SM 222 digitální výstupy DO 4xDC 400V/AC 230V, 0,5A, polovodičové relé, oddělené potenciály pro jednotlivé kanály 222-1FF00 SM 222 digitální výstupy DO 8xDC 400V/AC 230V, 0,5A, polovodičové relé COM 222-1HD10 SM 222 digitální výstupy DO 4xDC 30V/AC 230V, 5A, relé, oddělené potenciály pro jednotlivé kanály 222-1HD20 SM 222 -digitální výstupy DO 4xDC 30V/AC 230V, 16A, relé, bistabilní, oddělené pot. pro jednotl. kanály 222-1HF00 SM 222 digitální výstupy DO 8xDC 30V/AC 230V, 5A, relé COM 222-2BL10 SM 222 digitální výstupy DO 32xDC 24V, 1A, 2 skupiny po 16 DO, součet proudu až 10A 7 160,- KS222-1BH ,- KSD222-1BH00 SM 222 Set digitální výstupy 1xSM 222-1BH00, DO 16xDC 24V, 0,5A, 1xDEA-KB91A (1 m), 1xDEA-UB48 SM 222 Set digitální výstupy 1xSM 222-1BH00, DO 16xDC 24V, 0,5A, 1xDEA-KB91A (1 m), 1xDEA-UB48D (3drát) 1 890, , , , , , , , , , , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 23

24 Systém 100V VIPA systém 200V modulární řídicí systém Digitální vstupní/výstupní moduly Příslušenství Software HMI Systém 500S Systém 300S Systém 200V 223-1BF00 Analogové vstupní moduly 231-1BD53 Analogové výstupní moduly 232-1BD51 Analogové vstupní/výstupní moduly 223-1BF00 SM 223 digitální vstupní/výstupní modul DIO 8xDC 24V (DO 1A) 223-2BL10 SM 223 digitální vstupní/výstupní modul DI 16xDC 24V, DO 16xDC 24V, 1A, celkový proud až 10A 231-1BD30 SM 231 analogové vstupy ECO AI 4x12Bit, ±10V 231-1BD40 SM 231 analogové vstupy ECO AI 4x12Bit, mA, ±20mA 231-1BD53 SM 231 analogové vstupy AI 4x16Bit, U, I, R, TC, RTD 231-1BD60 SM 231 analogové vstupy AI 4x12Bit, 0/4..20mA, oddělené potenciály pro jednotlivé kanály 231-1BD70 SM 231 analogové vstupy AI 4x12Bit, ±10V, oddělené potenciály pro jednotlivé kanály 231-1BF00 SM 231 analogové vstupy AI 8x16Bit (2vodič), 4x16Bit (4vodič), mv, TC, RTD 231-1FD00 SM 231 analogové vstupy RYCHLÉ AI 4x16Bit, U, I, 1ms celkem 232-1BD30 SM 232 analogové výstupy ECO AO 4x12Bit, V, ±10V 232-1BD40 SM 232 analogové výstupy ECO AO 4x12Bit, 0/4...20mA 232-1BD51 SM 232 analogové výstupy AO 4x12Bit, U, I 234-1BD50 SM 234 analogové vstupy/výstupy AI 2x12Bit, U, I, AO 2x12Bit, U, I 234-1BD60 SM 234 analogové vstupy/výstupy AI 3x12Bit, U, I, 1x12Bit, RTD, AO 2x12Bit, U, I 2 300, , , , , , , , , , , , , , BD50 24

25 Kombinované moduly 238-2BC00 Komunikační moduly 240-1BA20 Fieldbus master moduly 208-1CA00 VIPA systém 200V modulární řídicí systém 238-2BC00 SM 238C digitální vstupy/výstupy, čítač, analogové vstupy/výstupy DI 12xDC 24V, čítač 3x32Bit (AB), do 30kHz, DIO 4xDC 24V (DO 1A); AI 3x12Bit, U, I, 1x12Bit, RTD, AO 2x12Bit, U, I, pouze ve spojení s 21xCPU 240-1BA20 CP 240 komunikační procesor PtP RS232, SubD 9 kon., oddělené potenciály, ASCII fragment., STX/ETX, 3964R s RK512, Modbus master/slave krátký/dlouhý 240-1CA20 CP 240 komunikační procesor PtP RS485, SubD 9 kon., oddělené potenciály, ASCII fragment., STX/ETX, 3964R s RK512, Modbus master/slave krátký/dlouhý 240-1CC00 CP CAN-hodiny DC 24V, RS485, 1MBaud, adresy DA10 CM 240 Minipřepínač 4xRJ45, Ethernet, 10/100MBit, automatický převod, automatická detekce rychlosti, Auto MDI/MDIX převod, (externí DC napájení pro lokální operace, objednací č CM00, 150,-) 240-1EA20 CP 240 komunikační procesor EnOcean vysílač/příjímač, SMA konektor, 868,3MHz, (anténu prosím objednávejte zvlášť: 240-0EA00 nebo 240-0EA10) 240-1FA20 CP 240 komunikační procesor M-Bus master, oddělené potenciály, až do 6 slaves 208-1CA00 IM 208CAN CANopen master RS485, 1Mbit/s, až do 126 slaves 208-1DP01 IM 208DP PROFIBUS-DP master RS485, 12Mbit/s, až do 125 slaves 208-1DP11 IM 208DPO PROFIBUS-DP master LWL rozhraní (POF, HCS), 12Mbit/s, až do 125 slaves 7 830, , , , , , , , , ,- Příslušenství Software HMI Systém 500S Systém 300S Systém 200V Systém 100V 25
