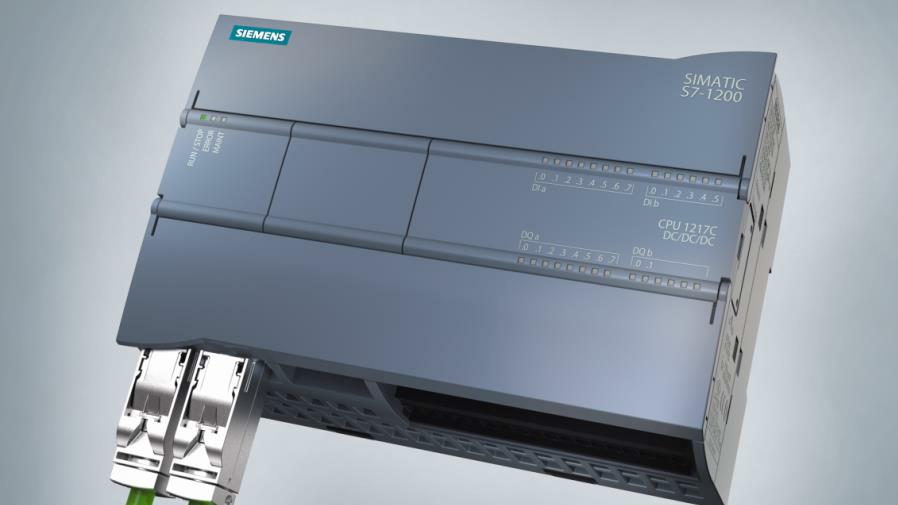

1 SIMATIC S Basic controller Siemens s.r.o siemens.cz/micro

2 S Efektivní návrh + Integrované technologie + Diagnostika + Vysoký výkon + Integrovaná bezpečnost + Inovativní design a snadné použití +

3 SIMATIC S CPU FW4.3 Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C 3 typy provedení CPU DC/DC/DC, AC/DC/RLY, DC/DC/RLY DC/DC/DC Work Memory, Integrovaná 30 KB 50 KB 75 KB 100 KB ä125 KB Load Memory, \integrovaná 1 MB 1 MB 4 MB 4 MB 4 MB Retentive M., Integrovaná 10 KB 10 KB 10 KB 10 KB 10 KB Bit Memory (M) 4 KB 4 KB 8 KB 8 KB 8 KB Integrovaní digitální I/O 6 vstupů/ 4 výstupy 8 vstupů / 6 výstupů 14 vstupů / 10 výst. 14 vstupů / 10 výst. 14 vstupů/10 výs.*) Integrované analogové I/O 2 vstupy 2 vstupy / 2 výstupy Velikost proc.image Rozšíření pomocí SB Rozšíření pomocí sign. karet 1024 Bytes pro vstupy / 1024 Bytes pro výstupy 1 max. none 2 max. 8 max. Max. Local I/O Digital Max. Local I/O Analog

4 SIMATIC S CPU FW4.3 Vlastnosti CPU CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C Vysokorychlostní čítače 3 celkem 4 celkem 6 celkem 6 celkem 6 celkem Jednofázové (Dvoufázové) Pulzní výstupy 100 khz (80 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (80 khz) 30 khz (30 khz) 100 khz (DC výstupy) nebo 200 khz s rozšiřujícím SB 100 khz (80 khz) 30 khz (30 khz) Vstupy pro zachycení pulzů MHz (1 MHz) 100 khz (80 khz) and/or 30 khz (30 khz) 1 MHz nebo 1MHz, khz, 20kHz 200 khz 100 khz, 200 khz Time Delay / Cyklické přerušení Přerušení na náběžnou a sestupnou hranu Real Time Clock - přesnost Real Time Clock / zálohování Provozní podmínky 4 celkem s rozlišením 1 ms 6 vzest. & 6 sest. 8 vzest. & 8 sest. 12 vzest. & 12 sest. ± 60 seconds / month ä 20 dní / 12 min. při 40 C Bezúdržbový Super Capacitor ä -20 C to +60 C horizontální / -20 C to +50 C vertikální uchycení 95% nekondenzující vlhkost

5 Komunikační možnosti S GPRS Point-to-Point, USS, Modbus RTU široké komunikační možnosti

6 Komunikační možnosti S PROFINET Controller S PROFIBUS Master/Slave S ET200S ET200S PROFINET PROFIBUS 8 Otevřených Ethernet spojení. (T-Blocks) 8 PROFINET IO devices 16 slave spojení 1 PG spojení (STEP 7 Basic) 3 OP spojení (Panely, SCADA, atd.) 3 S7-spojení (s PROFIBUS Master modulem)

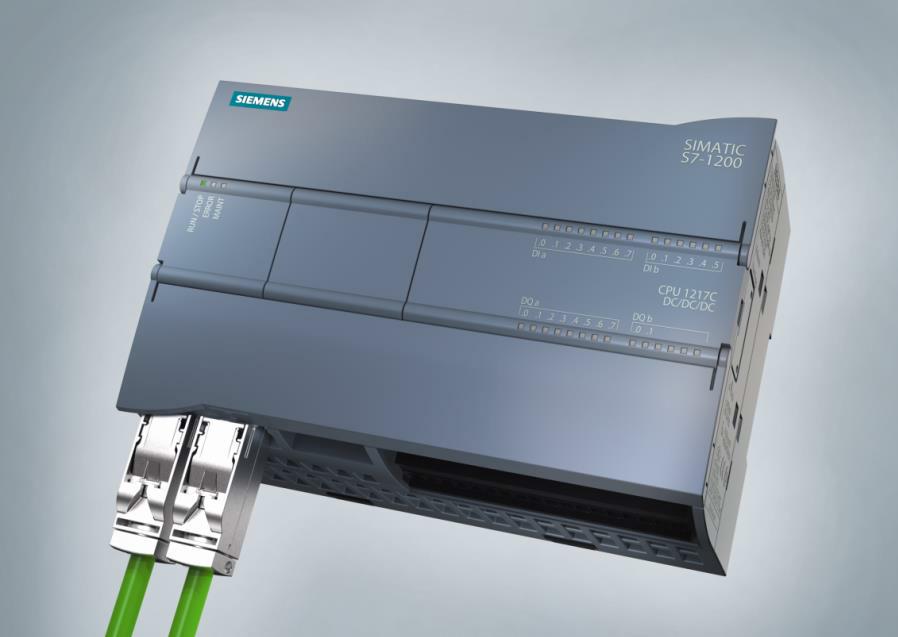

7 TIA portál Modulární řídící systém s malými rozměry pro řízení malých úloh s komplexní možností komunikace a připojení HMI Ideální pro stand-alone a propojená jednoduchá zařízení Snadná integrace do sítě a připojení více HMI zařízení Rozšířená funkčnost řízení pohonů a malých procesních úloh Řídicí systém, HMI a sítě: všechno pod jednou střechou

8 Modulární a výkonný Jednotný software pro řízení, sítě a HMI jednotný přístup pro uživatele, jednotná správa dat Modularita kódu umožňuje použít bloky a kód vytvořené pro jeden projekt znovu používat napříč systémy. Jednotný koncept projektu Automatická detekce více zařízení (PLC, HMI) bez nutnosti udržování různých částí kódu pro každé zařízení. Jeden uživatelský program je vytvořen pro všechna zařízení. Kratší čas pro návrh a údržbu.

9 Modulární a výkonný Integrovaný PROFINET/Ethernet Port Bez zvláštních programovacích kabelů nebo přídavných modulů pro ethernet è redukuje cenu a šetří místo Škálovatelné rozšíření pomocí modulárních karet signálové karty pro další I/O, bez zvětšení velikosti samotného CPU. Integrované digitální I/O, analogové I/O a řízení pohonů I/O

10 Možnosti kompaktní CPU karty Digitální vstupy Analogové vstupy Možnost rozšíření paměti Koncept modulárních karet Integrované HSC & PTO/PWM Odpojitelný konektor Digitální výstupy (DC nebo relay) PROFINET interface (1 nebo 2 ports)

11 SIMATIC S Diagnostika v reálném čase - Trace pro S Nahrávání až 16 různých tagů Různé barevné rozlišení pro jednotlivé tagy Pozorování průběhů ve dvou oknech Všechno v reálném čase Filtry a přiblížení jednotlivých průběhů pro odhalení problémů Měřené hodnoty je možno exportovat do csv file

12 SIMATIC S bezpečnostní CPU Menší počet částí Standardní a bezpečnostní část v jednom PLC + Certifikace podle EN nd Edition až do SIL 3 a EN ISO až do Pl e + PROFINET Integrovaná diagnostika + Rychlé hledání chyb pomocí textové diagnostiky i přes WEBserver Ochrana investic Rozšíření standardního systému o safety Snadný přenos programu mezi S <> S Maximální ochrana Dodatečná ochrana heslem pro bezpečnostní část +

13 SIMATIC S7-1200: nejmenší PLC z rodiny SIMATIC Vlastnosti a argumenty Příznivá cena Cena CPU od 170!! Standard v menších systémech 5tis. CPU / rok 1 denní školení zdarma - Akademie Vysoký výkon Porovnatelný výkon s nejměnšími S7-300 Jednotné vývojové prostředí TIA Portal (S7-1x00, HMI, Pohony) Jednoduchý přenos projektu na vyšší systém S Safety integrated Cena 1212(F)C 340!! Náhrada bezp. relé v malých Safety aplikacích Integrovaný Profinet Úspora nákladů Jednoduchá komunikace s dalšími Profinet / Ethernet zařízeními Široké možnosti komunikace Profinet / Profibus Modbus TCP / RTU PROFIsafe, PROFIenergy CAN Open GSM, GPRS, Jistota investice Řada S se nachází v ¼ svého životního cyklu Jistota náhradních dílů Zaručen další vývoj / nové funkce

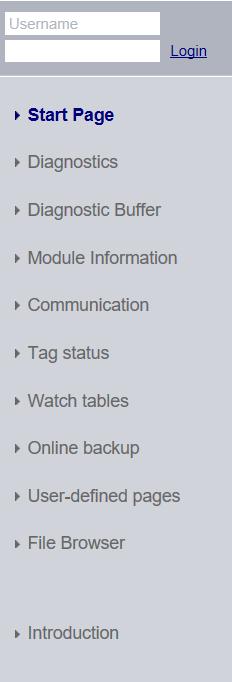

14 Integrovaný web server v S Benefity Tvorba uživatelsky definovaných stránek Diagnostika Vzdálená správa díky watch, tag table Informace o systému Start/stop systému skrze webové rozhraní Online záloha Stažení data logu Informace o komunikaci Kompletní nastavení přes HW konfiguraci v TIA portálu +

15 Webový server základní údaje Základní údaje o projektu a HW Možnost ovládat stavy CPU (RUN/STOP)

16 Diagnostika Údaje o paměti PLC Údaje o verzi PLC

17 Diagnostika - buffer

18 Informace o modulu a jeho status

19 Informace o komunikaci Statistiky Přehled komunikací s PLC IP parametry Statusy komunikací

20 Tag status tabulka Vložení libovolných proměnných a možnost modifikovat nebo pozorovat jejich stav Vstupy, výstupy, memory bity

21 Watch tables Vytvoření watch table (až 50) Definování přes HW konfiguraci CPU Možnost pozorovat stavy proměnných Nastavení zobrazení hodnot v různém formátu

22 Záloha Pouze u https stránek je možnost online zálohy Nastavení v TIA portálu přes HW konfiguraci v CPU

23 Uživatelský definované stránky Vložení stránek napsaných v HTML Vygenerování DB Vložení bloku WWW a napojení na web DB Aplikační příklad na SIOS:

24 File browser Stažení data logů z paměti PLC

25 Příklady použití S ProMinent Systems Zařízení na úpravu vody / odsolování Briklis Stroje na výrobu briket Náhrada vlastního systému

26 Příklady použití S Nautica Venkovní a interiérové bazény, koupaliště Řízení bazénových technologií, osvětlení, ventilace Vzdálená správa aplikací, informace o stavu technologie pomocí SMS, ,

27 Kontakt Jan Tlučhoř Obchodně technický konzultant Siemens s.r.o. Siemensova 1, Praha
