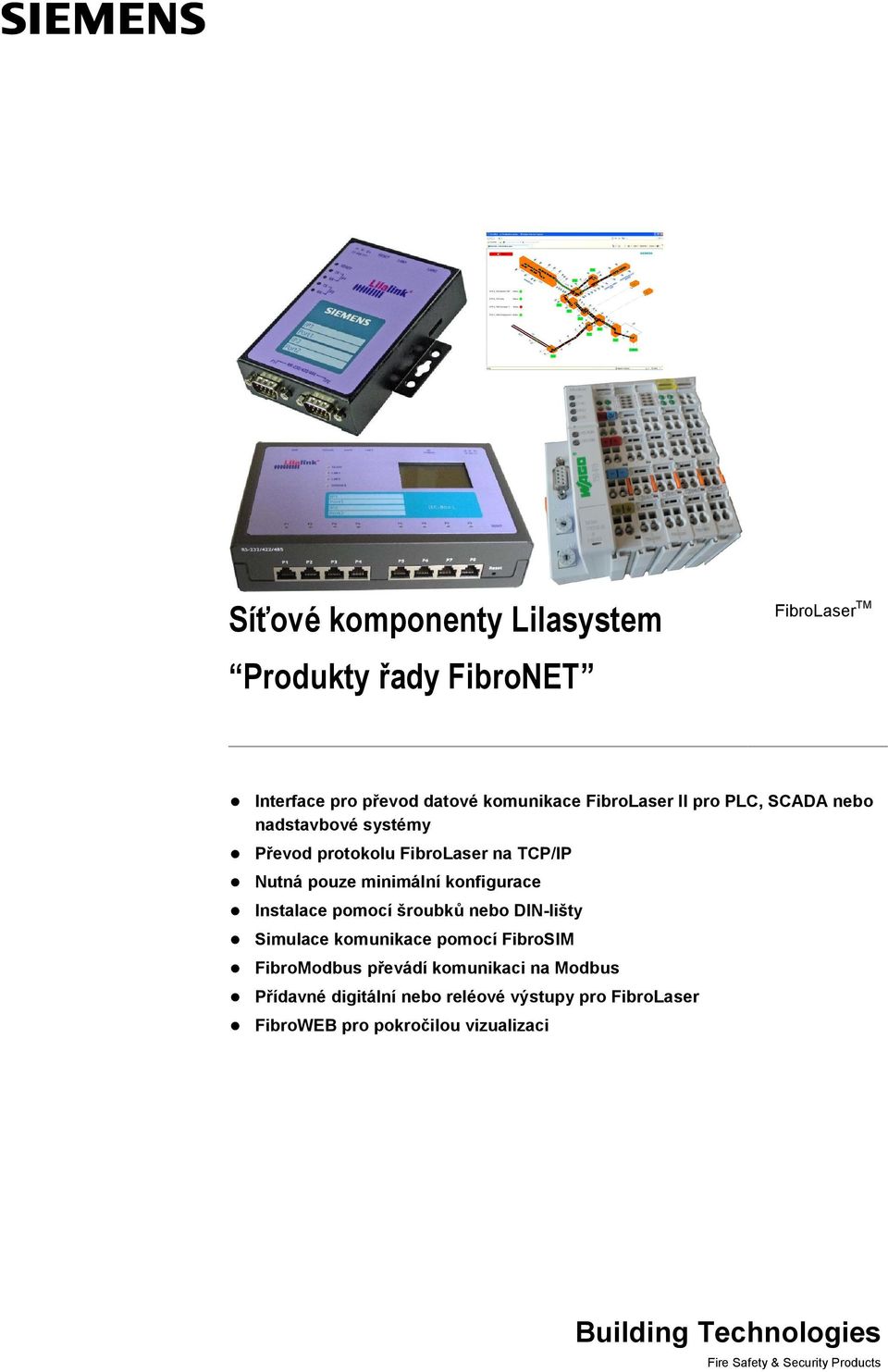

1 Síťové komponenty Lilasystem Produkty řady FibroNET FibroLaser TM Interface pro převod datové komunikace FibroLaser II pro PLC, SCADA nebo nadstavbové systémy Převod protokolu FibroLaser na TCP/IP Nutná pouze minimální konfigurace Instalace pomocí šroubků nebo DIN-lišty Simulace komunikace pomocí FibroSIM FibroModbus převádí komunikaci na Modbus Přídavné digitální nebo reléové výstupy pro FibroLaser FibroWEB pro pokročilou vizualizaci

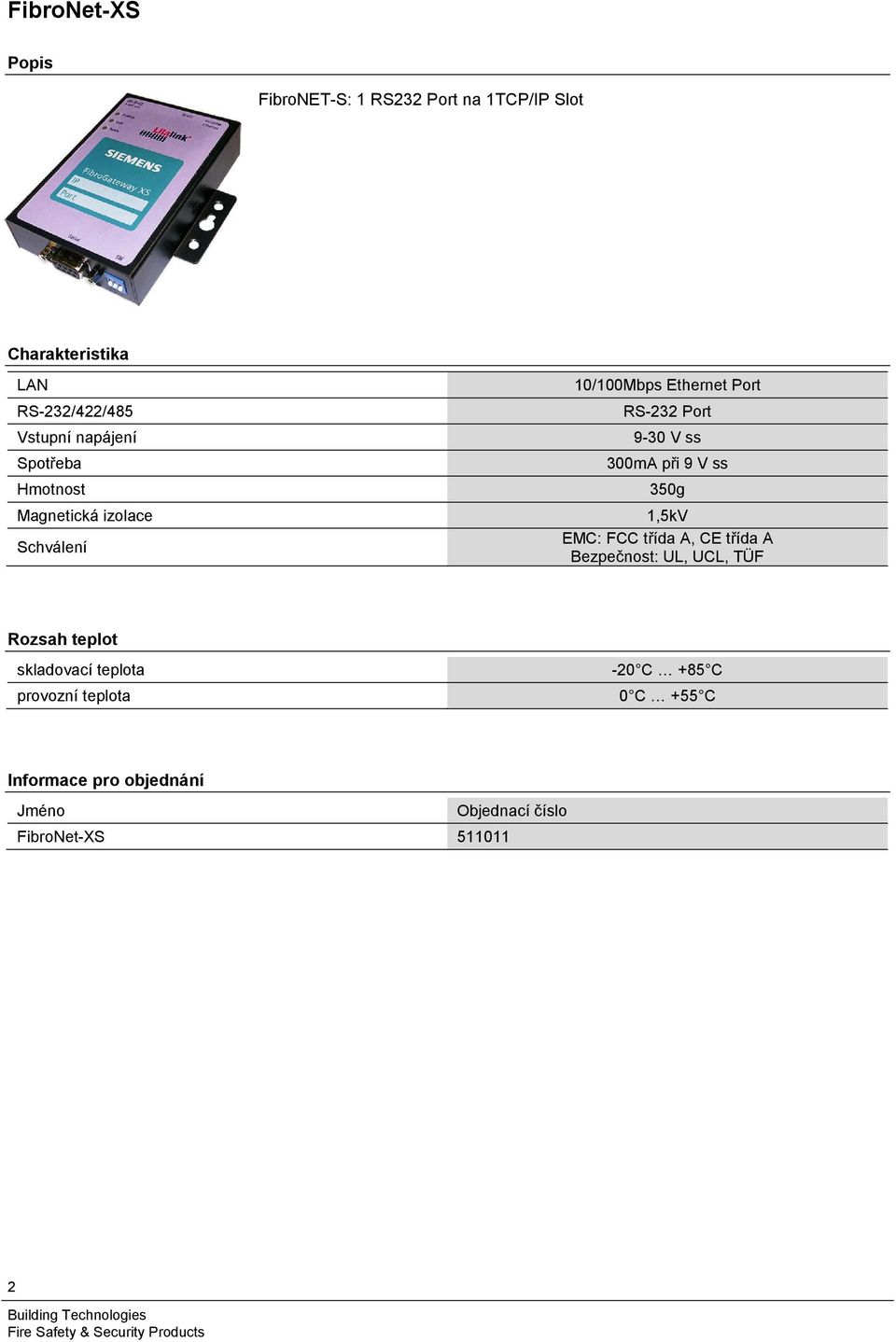

2 FibroNet-XS FibroNET-S: 1 RS232 Port na 1TCP/IP Slot LAN RS-232/422/485 Spotřeba Magnetická izolace Schválení 10/100Mbps Ethernet Port RS-232 Port 9-30 V ss 300mA při 9 V ss 350g 1,5kV EMC: FCC třída A, CE třída A Bezpečnost: UL, UCL, TÜF Rozsah teplot skladovací teplota -20 C +85 C 0 C +55 C FibroNet-XS

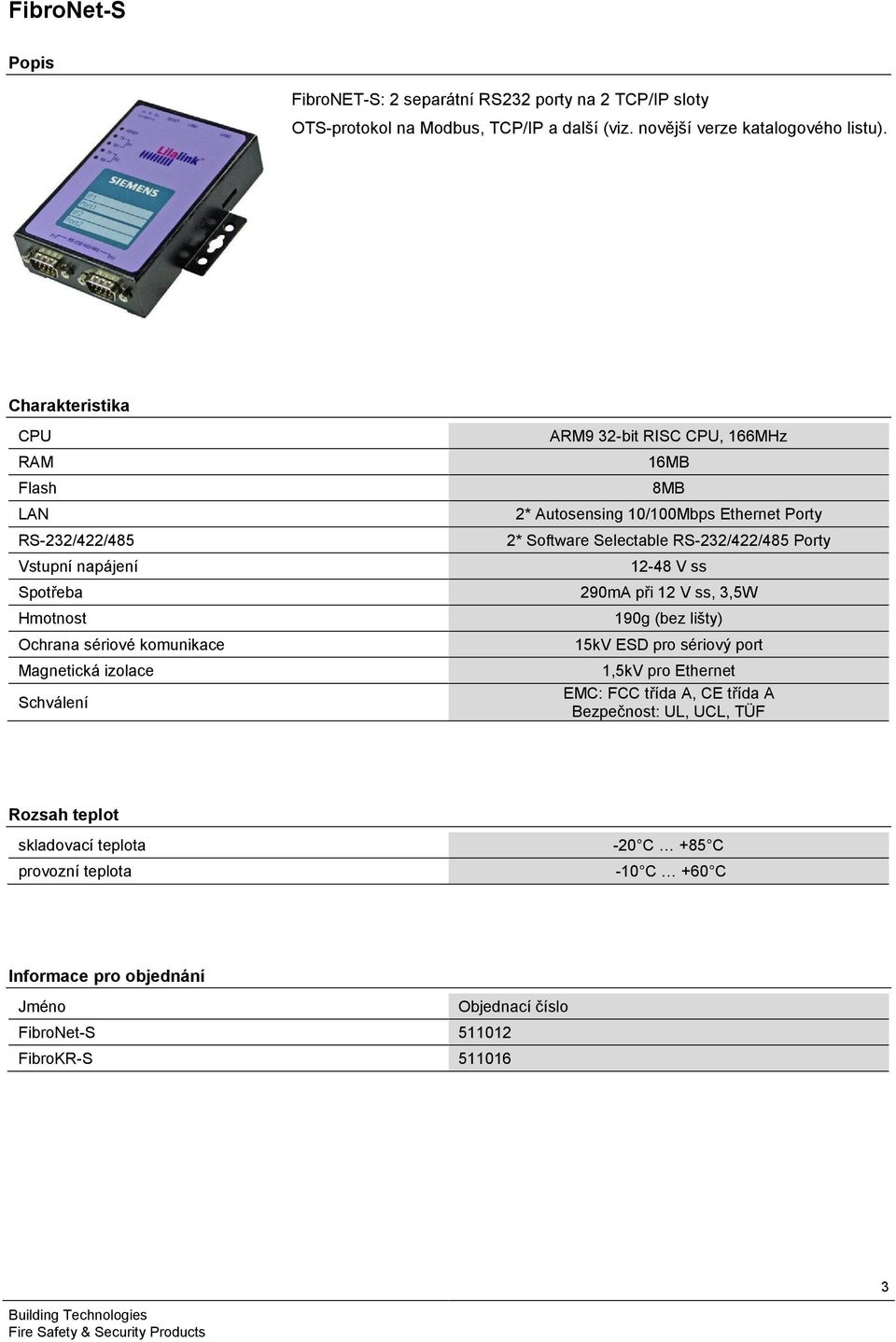

3 FibroNet-S FibroNET-S: 2 separátní RS232 porty na 2 TCP/IP sloty OTS-protokol na Modbus, TCP/IP a další (viz. novější verze katalogového listu). CPU RAM Flash LAN RS-232/422/485 ARM9 32-bit RISC CPU, 166MHz 16MB 8MB 2* Autosensing 10/100Mbps Ethernet Porty 2* Software Selectable RS-232/422/485 Porty V ss Spotřeba 290mA při 12 V ss, 3,5W Ochrana sériové komunikace Magnetická izolace Schválení 190g (bez lišty) 15kV ESD pro sériový port 1,5kV pro Ethernet EMC: FCC třída A, CE třída A Bezpečnost: UL, UCL, TÜF Rozsah teplot skladovací teplota -20 C +85 C -10 C +60 C FibroNet-S FibroKR-S

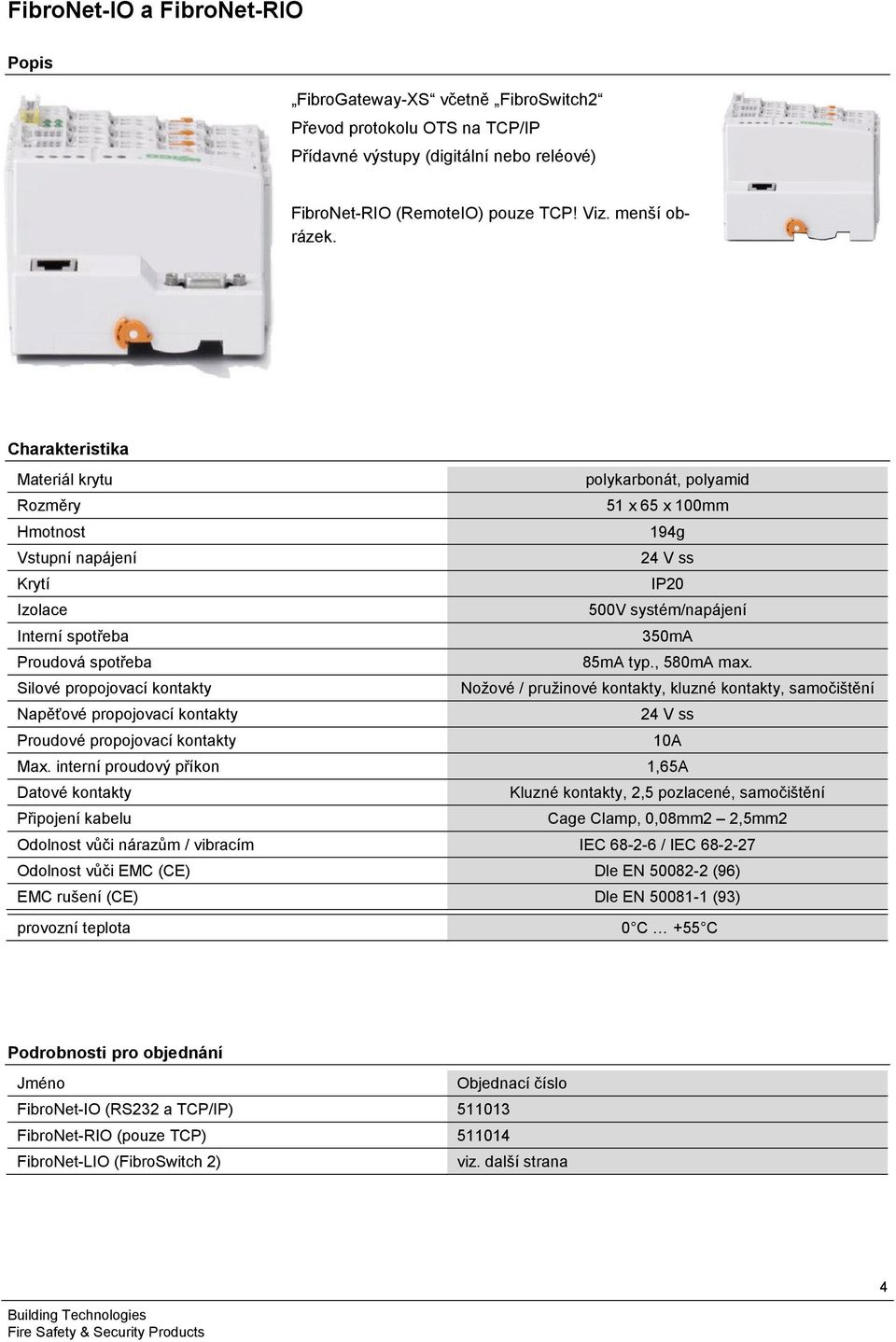

4 FibroNet-IO a FibroNet-RIO FibroGateway-XS včetně FibroSwitch2 Převod protokolu OTS na TCP/IP Přídavné výstupy (digitální nebo reléové) FibroNet-RIO (RemoteIO) pouze TCP! Viz. menší obrázek. Materiál krytu polykarbonát, polyamid Rozměry 51 x 65 x 100mm 194g 24 V ss Krytí IP20 Izolace 500V systém/napájení Interní spotřeba 350mA Proudová spotřeba 85mA typ., 580mA max. Silové propojovací kontakty Nožové / pružinové kontakty, kluzné kontakty, samočištění Napěťové propojovací kontakty 24 V ss Proudové propojovací kontakty 10A Max. interní proudový příkon 1,65A Datové kontakty Kluzné kontakty, 2,5 pozlacené, samočištění Připojení kabelu Cage Clamp, 0,08mm2 2,5mm2 Odolnost vůči nárazům / vibracím IEC / IEC Odolnost vůči EMC (CE) Dle EN (96) EMC rušení (CE) Dle EN (93) 0 C +55 C Podrobnosti pro objednání FibroNet-IO (RS232 a TCP/IP) FibroNet-RIO (pouze TCP) FibroNet-LIO (FibroSwitch 2) viz. další strana 4

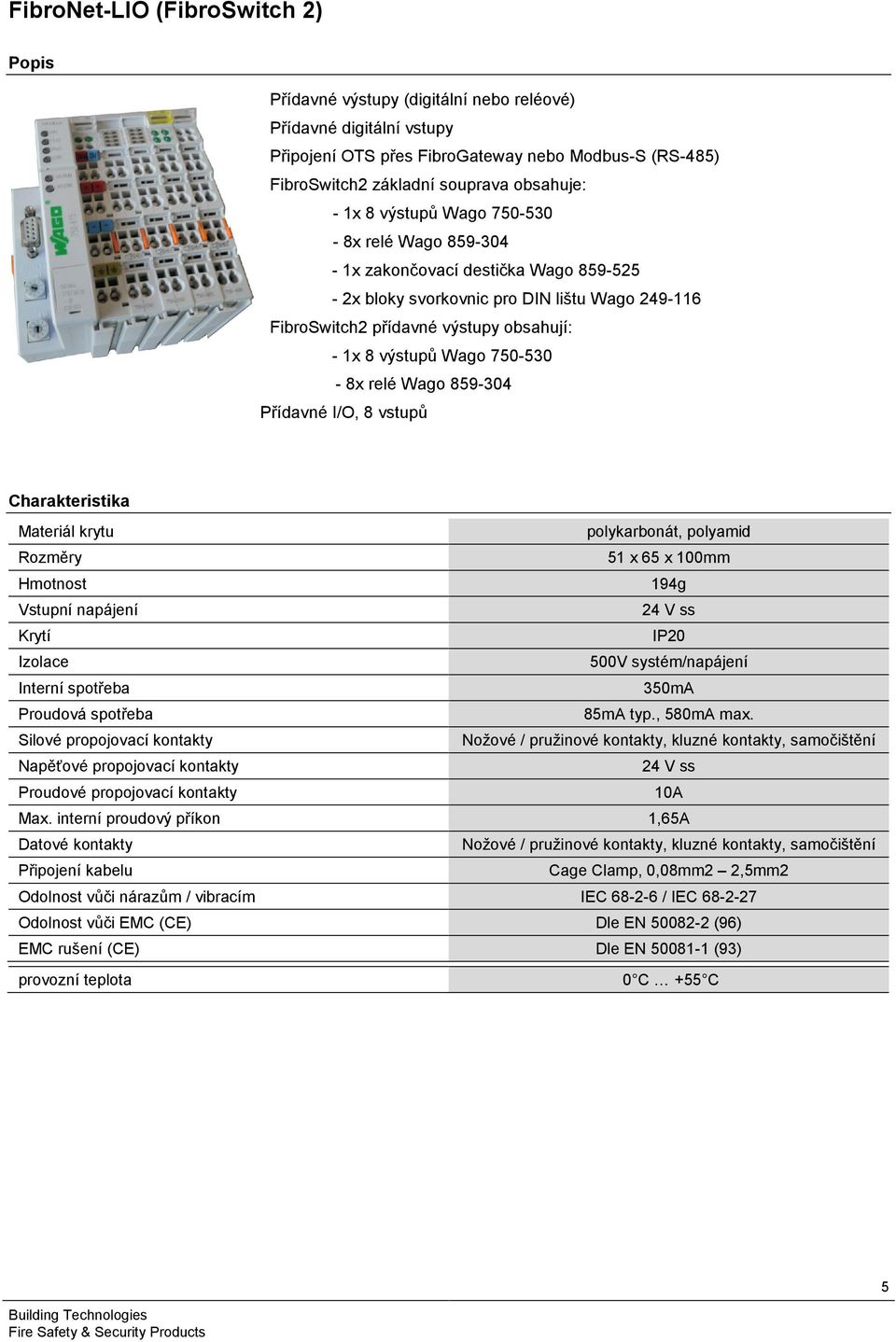

5 FibroNet-LIO (FibroSwitch 2) Přídavné výstupy (digitální nebo reléové) Přídavné digitální vstupy Připojení OTS přes FibroGateway nebo Modbus-S (RS-485) FibroSwitch2 základní souprava obsahuje: - 1x 8 výstupů Wago x relé Wago x zakončovací destička Wago x bloky svorkovnic pro DIN lištu Wago FibroSwitch2 přídavné výstupy obsahují: - 1x 8 výstupů Wago x relé Wago Přídavné I/O, 8 vstupů Materiál krytu polykarbonát, polyamid Rozměry 51 x 65 x 100mm 194g 24 V ss Krytí IP20 Izolace 500V systém/napájení Interní spotřeba 350mA Proudová spotřeba 85mA typ., 580mA max. Silové propojovací kontakty Nožové / pružinové kontakty, kluzné kontakty, samočištění Napěťové propojovací kontakty 24 V ss Proudové propojovací kontakty 10A Max. interní proudový příkon 1,65A Datové kontakty Nožové / pružinové kontakty, kluzné kontakty, samočištění Připojení kabelu Cage Clamp, 0,08mm2 2,5mm2 Odolnost vůči nárazům / vibracím IEC / IEC Odolnost vůči EMC (CE) Dle EN (96) EMC rušení (CE) Dle EN (93) 0 C +55 C 5

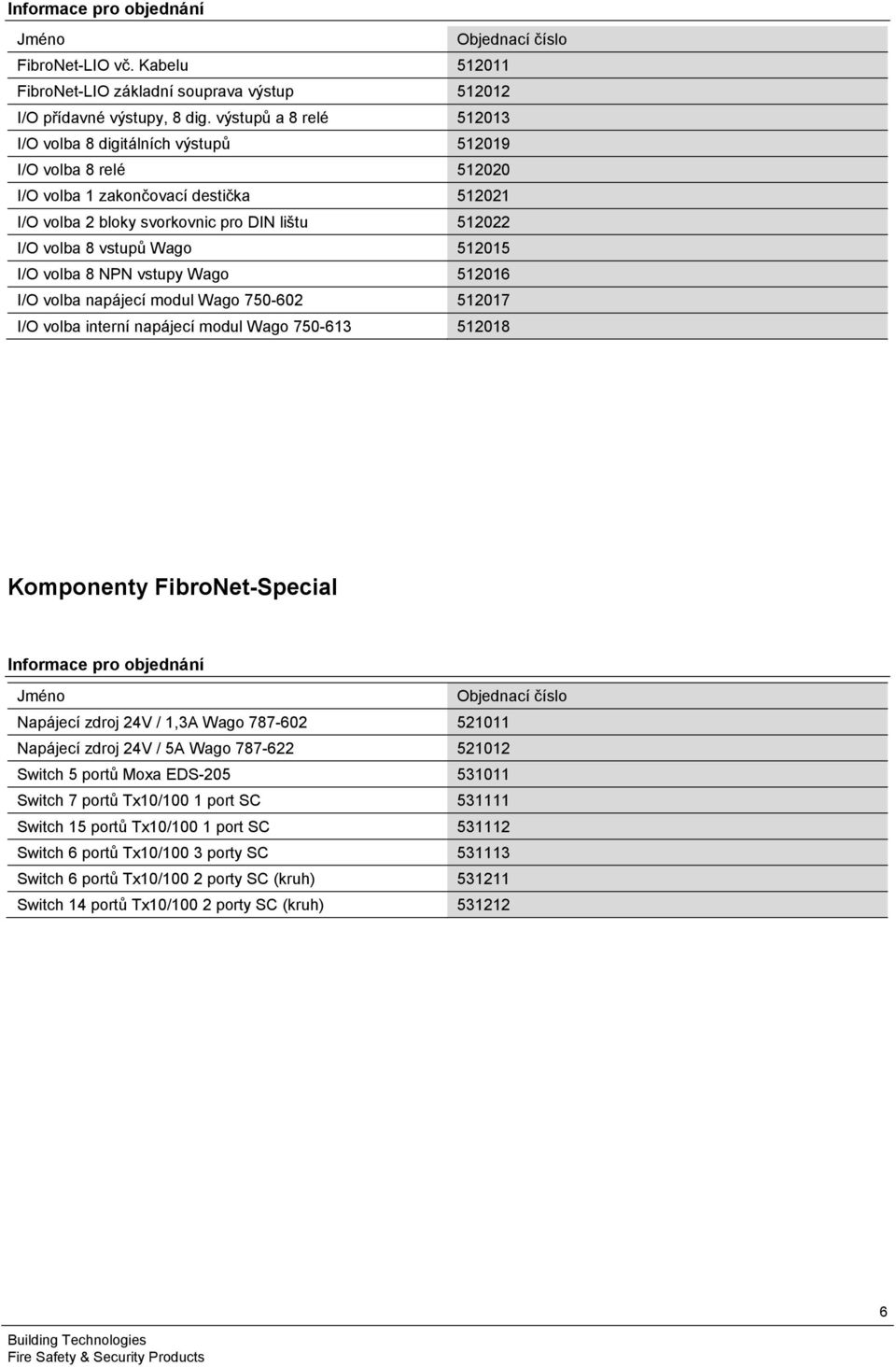

6 FibroNet-LIO vč. Kabelu FibroNet-LIO základní souprava výstup I/O přídavné výstupy, 8 dig. výstupů a 8 relé I/O volba 8 digitálních výstupů I/O volba 8 relé I/O volba 1 zakončovací destička I/O volba 2 bloky svorkovnic pro DIN lištu I/O volba 8 vstupů Wago I/O volba 8 NPN vstupy Wago I/O volba napájecí modul Wago I/O volba interní napájecí modul Wago Komponenty FibroNet-Special Napájecí zdroj 24V / 1,3A Wago Napájecí zdroj 24V / 5A Wago Switch 5 portů Moxa EDS Switch 7 portů Tx10/100 1 port SC Switch 15 portů Tx10/100 1 port SC Switch 6 portů Tx10/100 3 porty SC Switch 6 portů Tx10/100 2 porty SC (kruh) Switch 14 portů Tx10/100 2 porty SC (kruh)

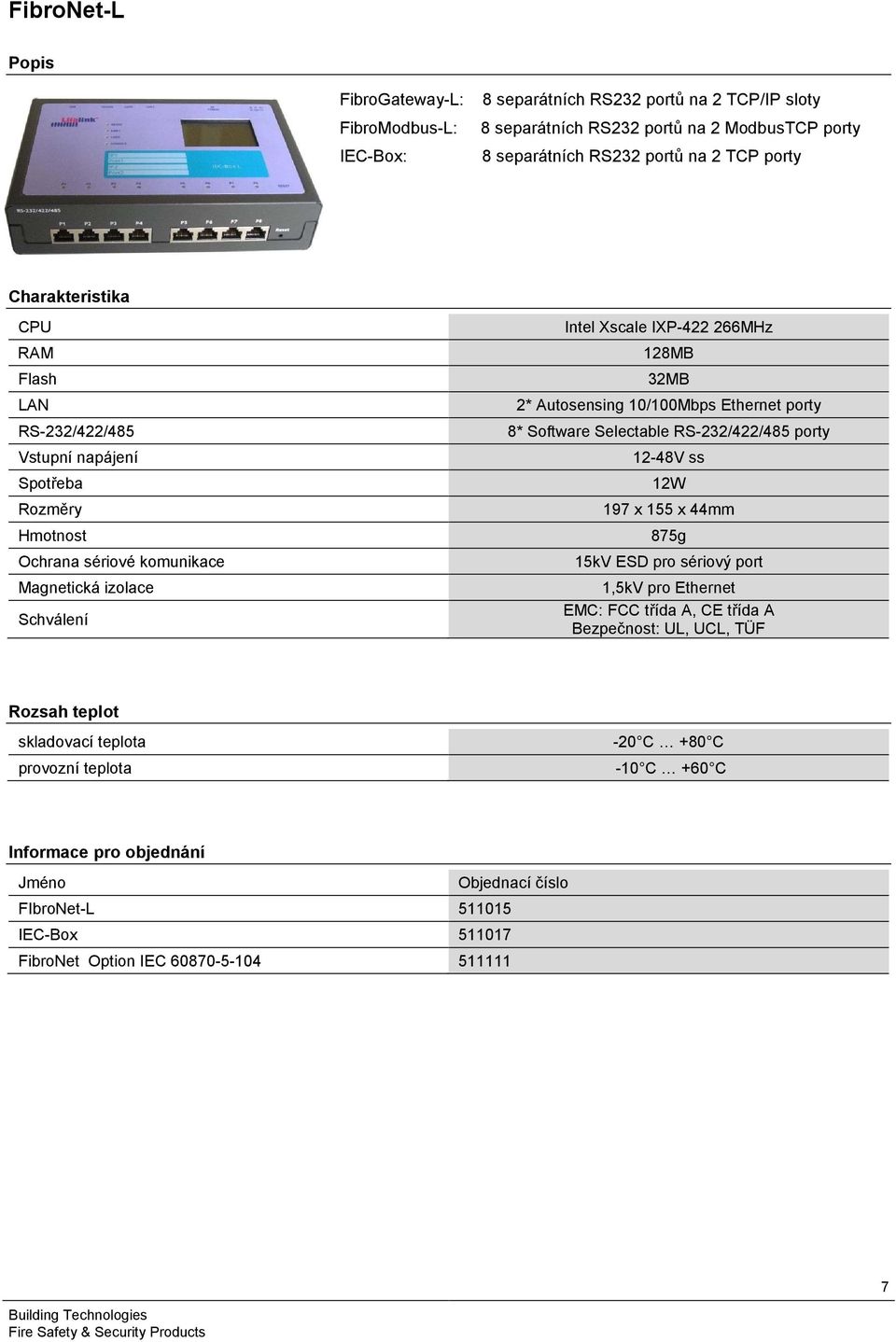

7 FibroNet-L FibroGateway-L: FibroModbus-L: IEC-Box: 8 separátních RS232 portů na 2 TCP/IP sloty 8 separátních RS232 portů na 2 ModbusTCP porty 8 separátních RS232 portů na 2 TCP porty CPU RAM Flash LAN RS-232/422/485 Spotřeba Rozměry Ochrana sériové komunikace Magnetická izolace Schválení Intel Xscale IXP MHz 128MB 32MB 2* Autosensing 10/100Mbps Ethernet porty 8* Software Selectable RS-232/422/485 porty 12-48V ss 12W 197 x 155 x 44mm 875g 15kV ESD pro sériový port 1,5kV pro Ethernet EMC: FCC třída A, CE třída A Bezpečnost: UL, UCL, TÜF Rozsah teplot skladovací teplota -20 C +80 C -10 C +60 C FIbroNet-L IEC-Box FibroNet Option IEC

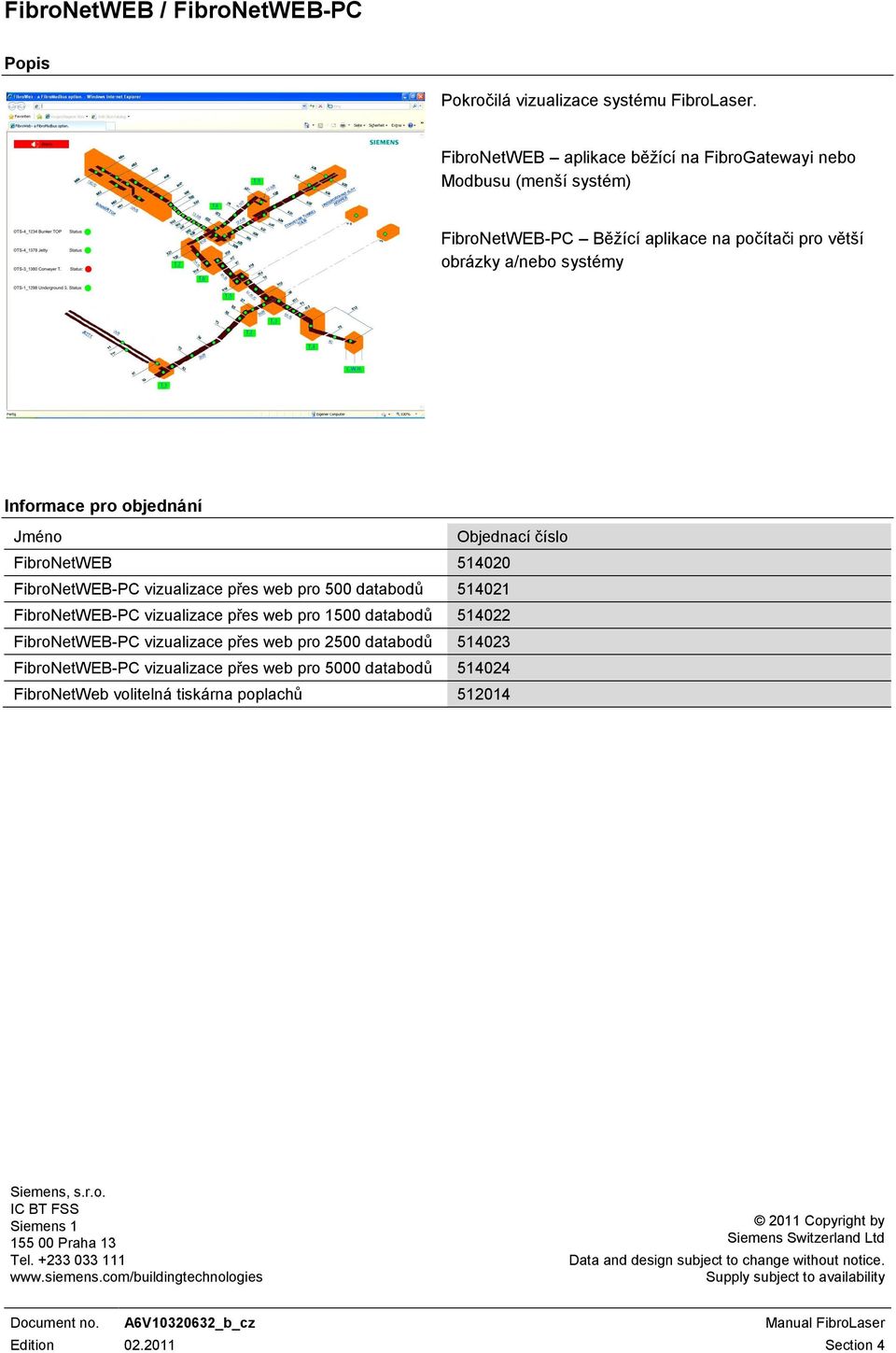

8 FibroNetWEB / FibroNetWEB-PC Pokročilá vizualizace systému FibroLaser. FibroNetWEB aplikace běžící na FibroGatewayi nebo Modbusu (menší systém) FibroNetWEB-PC Běžící aplikace na počítači pro větší obrázky a/nebo systémy FibroNetWEB FibroNetWEB-PC vizualizace přes web pro 500 databodů FibroNetWEB-PC vizualizace přes web pro 1500 databodů FibroNetWEB-PC vizualizace přes web pro 2500 databodů FibroNetWEB-PC vizualizace přes web pro 5000 databodů FibroNetWeb volitelná tiskárna poplachů Siemens, s.r.o. IC BT FSS Siemens Praha 13 Tel Copyright by Siemens Switzerland Ltd Data and design subject to change without notice. Supply subject to availability Document no. A6V _b_cz Manual FibroLaser Edition Section 4
