1 INSTALATII ELECTRICE INTELIGENTE

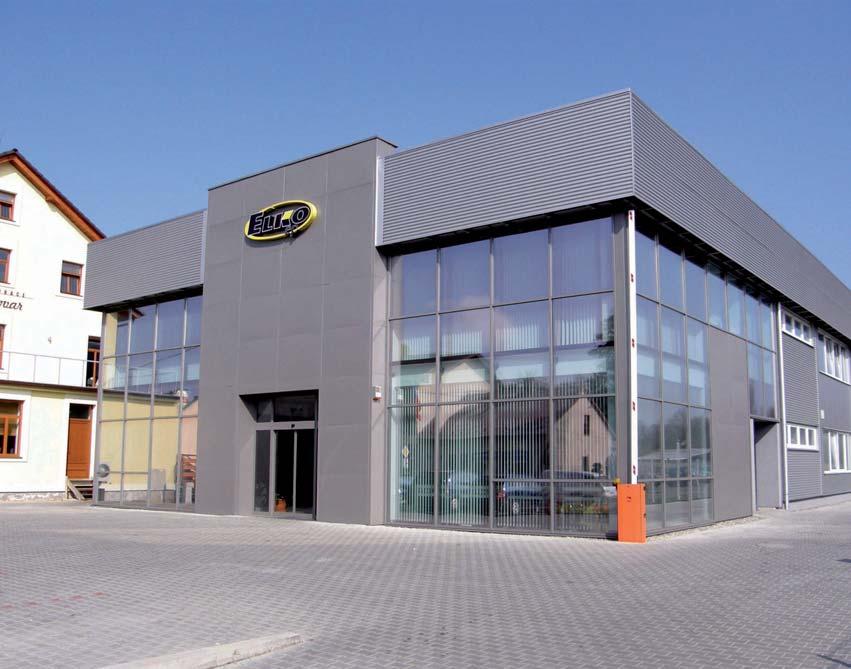

2 PREZENTAREA COMPANIEI ELKO EP ELKO EP, o companie inovativa si, totodata producatoare de dispozitive electronice modulare a fost partenerul dumneavoastra timp de 19 ani. Gama noastra de produse s-a dezvoltat in mod dinamic. De la producţia iniţială de dispozitive modulare clasice (prima de bază, apoi extrem de sofisticate), am avansat si rafinat Sistemul de Control Wireless RF. Experienta noastra a fost utilizata constant pentru a crea si imbunatati instalatiile electrice inteligente inels Pozitia noastra stabila si de succes in piata este rezultatul efortului de dezvoltare interna si a liniilor de productie de ultima generatie. Toate produsele noastre si componentele sistemelor au fost proiectate si fabricate in conformitate cu standardele ISO. Aceleasi conditii se aplica si in cazul produselor utilizate in procesul de fabricatie. GROUP ELKO EP Russia ELKO EP Poland ELKO EP Germany ELKO EP ELKO EP Slovakia ELKO EP Hungary ELKO EP Romania ELKO EP Ukraine Solutii complexe Am decis ca in acest an sa ne orientam catre solutiile complexe. Dorim să vă oferim o oferta de produse suficient de variata, atat în e-shopul nostru cat şi la distribuitorii nostri cat şi de a proiecta şi pune în aplicare, în mod individual, ideile dumneavoastra. Împreună cu produsele de înaltă calitate, vă puteţi baza pe suportul nostru tehnic consecvent, pe serviciile profesionale de consultanţă şi de garantare a calităţii. Am fost preocupati, in mod continuu, de îmbunătăţirea produselor existente cat şi de dezvoltarea de produse complet noi. Datorită portofoliului nostru de produse variate, noi ne-am stabilit pe pieţele externe. Am deschis, cu succes, filiale în Rusia, Polonia, Ungaria, Slovacia, România şi Ucraina. Deasemeni, vindem produsele noastre, de asemenea, în zeci de alte ţări, ca un furnizori şi parteneri ai liderilor din ingineria electrica sau, pe cont propriu. Motto-ul nostru Întotdeauna ceva în plus, se reflectă nu numai în avantajele produselor noastre, dar, de asemenea, în abordarea durabilă a resurselor naturale în producţie, precum şi în posibilitatea de a utiliza produsele noastre pentru a economisi energie. Inels_01_RO.indd :36:

3 PRODUCT LINES RELEE - Dispozitive electronice modulare Gama larga a dispozitivelor electronice modulare aduce noi oportunitati in sfera controlului, monitorizarii si protectiei caselor, apartamentelor, birourilor sau, de a controla procesele industriale: relee de timp, contactori, intrerupatoare de scara automate, intrerupatoare programabile, dimmere, termostate, surse de curent, dispozitive de control si semnalizare, porti GSM, etc inels - Instalatii electrice inteligente inels iti va transforma casa intr-o gospodarie inteligenta, pentru care veti invidiat. Va asigura si reglarea incalzirii si a conditionarii aerului, controlul luminilor si asigura perfect casa ta. Puteti sa va bucurati perfect de SCENELE prestabilite - de ex.: efectueaza o cateva comenzi printr-o singura apasare. Incercati, deasemeni, controlarea casei de la distanta. inels - si esti cucerit! RF Control - Sistem Wireless Datorita sistemului unic de control wireless, poti avea casa sub control. Sistemul RF TOUCH iti ofera posibilitatea controlului asupra caldurii, iluminatului, comutarii electrocasnicelor si a jaluzelelor/rulourilor doar cu o singura atingere. Fara ziduri sparte, cabluri suplimentare doar... instalare rapida si usoara. LOGUS 90 are un design exclusivist nu doar pentru gama wireless fiind extins in toata gama de produse. LOGUS 90 - Dispozitive pentru comutare Va oferim intrerupatoare, tragatoare si, echipamente in design standard - din plastic sau metal dar, ceea ce atrage cu adevarat, este design-ul de lux al ramelor din materiale naturale, precum: lemn, metal, marmura sau sticla tratata. Fii unic!! Unitate control wireless Caracteristicile multimedia ale inels RF KEY Telecomanda RF cu ecran Instalatie electrica inteligenta RF PILOT Sistem wireless Intrerupatoare si prize casnice Dispozitive electronice modulare Dispozitive instalate pentru protectie si comutare

4 CONTINUT CATALOG Instalatii electrice inteligente Despre noi inels Multimedia Extensia Multimedia Panoul tactil inels Functiile sistemului.controleri de interior Avantajele sistemului inels Sistem wireless RF Touch Unitate tactila de control. Solutii wireless ale instalatiei electrice Intrerupatoare si prize rezidentiale Logus 90 Exemplu de comanda controleri de perete. Combinatii color EST- Intrerupatoare si prize rezidentiale ELEGANT PRODUSE inels Vedere generala asupra sistemului inels Exemple de tipologii Bus CIB descriere pictograme simbolurile produselor Unitate de proiectare Vedere generala produs inels UNITATEA SISTEMULUI CU-01M, unitate centrala PS-100/iNELS, sursa de putere BPS-01M, BPS-0M, separator bus si sursa de putere MI-0M, bus extern principal GSM-01, comunicator GSM ACTUATORI DE COMUTARE SA-0M, actuator de comutare -module SA-04M, actuator de comutare de 4-module SA-01M, actuator de comutare de 1-module SA-01B, de acţionare 1-modul SA-0B, actuator de comutare -module JA-0B, JA-0B/DC, acţionare jaluzele/rulouri HC-01B/AC, HC-01B/DC, controlorii de thermovalve ACTUATORI DIMARE DA-M, actuator dimare de module LBC-0M, acţionare dimare, pentru lămpi fluorescent -module DIM-6, actuator dimare 1-modul DIM6-3M-P, modul de extensie putere pentru DIM-6 LM-11B, actuator dimare 1-modul I N P U T U N I T S IM-140M, unitati de intrare binare IM-0B, IM-40B, IM-80B, unitati de intrare binare TI-40B, unitati de intrare termo

5 CONTINUT CATALOG Intelligent electrical installation CONVERTORI DIGITAL - ANALOGIC / ANALOGIC - DIGITAL ADC-40M, convertor analog - digital de 4 module DAC-04M, convertor digital - analog de 4 module DAC-04B, convertor digital - analog CONVERTOR USB RF inels/usb, flash drive NEW! Ethernet ELAN -IR Convertor Ethernet pentru coduri IR NEW! ECRFAN TACTIL itp-b 10. NEW! itp-b 8.4 NEW! Design LOGUS 90 EST- CONTROLERE DE GRUP MURALE WSB-0, WSB-40, WSB-80, controler mural WMR-11, cititor de carduri WTC-1, termo-regulator mural CONTROL VOCAL Sophy, Sophy-L, unitate multifunctionala R O O M T H E R M O R E G U L A T O R IART-1, termoregulator de camera analog IDRT-1, termoregulator de cameră digital MULTIMEDIA NEW! Video-zona Player-ul din Video-zona imm-client/dvd_50 Player-ul din Video-zona imm-client/dvd_1000 ACCESORIILE inels APLICATII Software itp-b Basic Software itp-b Multimedia Software itp-b Full Control Licence inels Mobile Slim IP Door Phone 0C, Interfon cu IP versiune subtire KEY-01, tastatură de control Termo senzori TC, TZ Termo-motor ALPHA AA 0-10 V, ALPHA AA 030 V, ALPHA AA 4 V Balast dimabil reglabile DIML Unitate de protectie a datelor DTNVEM 1/CIB CAPACITATEA DE INCARCARE A PRODUSULUI inels în PRACTICA

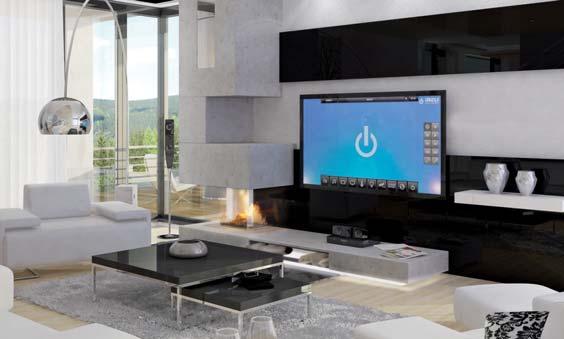

6 INSTALATII ELECTRICE INTELIGENTE Sistemul Instalatiilor Electrice Inteligente (inels) controleaza funcţionarea casei dvs., de la incalzire si reglarea conditionarii aerului, la controlul iluminatului sau al jaluzelelor si al altor aparate, al casei şi al securitatii proprietatii dumneavoastra. Poate recunoaşte schimbările funcţiilor sistemului comparat cu starea programata şi, să vă informeze despre aceste schimbări prin intermediul telefonului mobil, PDA sau pe internet. INELS este proiectat pentru a satisface nevoia de instalaţii electrice mici, precum şi pentru a controla unităţile care necesită automatizari ample şi complexe. Monitorizarea instalatiilor poate fi folosita pentru case familiale, apartamente, birouri, spaţii de vânzare, precum şi pentru clădiri mari, complexe de construcţii cat şi in industrie. MULTIMEDIA Pentru confort sporit, la sistemul standard de INELS, a fost adaugata o extensie multimedia. inels multimedia (IMM), va permite sa controlati întreaga casă prin intermediul unui ecran de televizor sau de la panoul Touch INELS. Din orice loc, aveti in palma casa dumneavoastra. Puteţi controla foarte uşor de încălzirea, aerul condiţionat, iluminatul, obloanele, alarma de securitate şi alte dispozitive conectate la sistem. Datorită unui design vizual atemporal, nu veti primi doar un manager de uz casnic perfect, ci, de asemenea, un element de design modern pentru casa ta. EXTENSIA SISTEMULUI MULTIMEDIA Zona Video 1 Zona Video Zona Video 3 Panou Tactil Tableta inels (itp-t) Wifi Wifi Antena satelit Controler Giroscopic imm Client Controler Giroscopic Client imm Controler Giroscopic Client imm PC portabil, (iphone, PDA) Unitate comutare Streamer inels Touch Panel Box (itp-b) Amplificator Wifi Server imm (stocare date) Camera IP exterioara Camera IP interioara Comunicator poarta PC/Laptop Player Audio Zona Router internet

7 inels TOUCH PANEL (itp-b, itp-t) O unitate de control ideala şi practica pentru toata casa ta. ITP este utilizat pentru un control rapid şi eficient al functiilor INELS / IMM şi, facilitează monitorizarea transparenta a casei dumneavoastră. ITP vă permite să controlaţi funcţiile instalatiei electrice. Aveţi posibilitatea de a controla încălzirea şi iluminatul, comutarea dispozitivelor din casa dvs., monitorizarea imaginilor de la camerele instalate, vizualizati fotografii, redati filmul dumneavoastră preferat, comutare canale TV, asculta muzica sau răspunde -uri. Spre deosebire de IMM, ITP are unele accesorii practice, cum ar fi un calculator, notepad, client şi, desigur, un browser de Internet, care permite accesul rapid la web.itp poate fi montat pe perete (ITP-B) sau mobil, sub forma unei tablete (ITP-T). DESCRIERE MENIU PRINCIPAL AL PANOULUI TACTIL inels Data curenta Ora curenta Instalatia electrica Sobota Sunday My house 15:5 Control incalzire, aer-conditionat, ventilatie Function Funkce Lampa LED Světlo Žaluzie Light Plán Bulb domu Hallway Zavlažování Blinds Multiroom Obyvák Martin Selectare camera Control al camerelor video, alarma, usi, etc. Climate Klima Safety Bezpečnost Klimatizace Wind 5 m/s 0 15 Camera Kamera Ventilace Humid. 15 % Kamery Cameras Topení Temperature 7 C Alarm Odvlhčení Twilight 0 Lx 0 50 Gate Brána Water 3, C 0 40 Vrata Gate door Air condition Ventilatin 1 C 30 C Temperatura curenta interioara/exterioara Redare fotografii, filme, muzica, internet, comunicare interioara Media Média Photo Foto Movie Film TV Music Hudba Internet Intercom Interkom Living room: EurosportHD Alarm aktivní Bedroom: Právě Now hraje: playing Karel_Gott_Trezor Ice Age 35:56 :3 / / 1:35:8 5:16 Informatii despre activitatile din zone diferite ale casei , calculator, notite, informatii Scene Oblíbené Favourite Scény Scenes TABs Light Scéna ON 1 Calculator Záložky Light Scéna OFF Notes Vše ON/OFF Scene Scéna 3 Information Kalkulačka Lampa Diningroom Poznámky Informace Irrigation Room Máte 1: Now 3 nové playing zprávy Shot in the dark :3 Máte 5 / poznámek 3:16 Následuje: 3 new messages 15:8 Scéna 4 :00 Noční režim 5 notes Mesaje si vedere generala notite Spatiu liber pentru adaugare si personalizare icon SETARI VARIABILE Deşi ITP a fost conceput iniţial ca parte din IMM, poate funcţiona independent - de exemplu: doar cu inels sau cu IMM. Configurarea este foarte usor de efectuat, cu ajutorul unui configurator web. Caracterele sunt scrise folosind o tastatura virtuala. ITP, de asemenea, permite utilizatorilor să creeze scene, şi anume: la evenimente de grup, scene care pot fi apoi accesate din inels cu o simpla atingere a unui buton. Aer-Conditionat SECURITATE FAVORITE Puteţi determina funcţiile pe care doriţi să le aveti pe itp-ul dumneavoastra, alegeti locatia lor pe ecran sau, puteti sa le aveti arajjate in mod automat. Modul in care arata noul manager de uz casnic depinde in totalitate de dumneavoastra. Pentru mai multe informatii, vizitati pagina noastra

8 INSTALATII ELECTRICE INTELIGENTE FUNCTIILE SISTEMULUI Acces de la distanta - prin internet, PDA sau mesaje SMS Reglarea tuturor tipurilor de sisteme de incalzire si racire - in fiecare camera (circuit) independent, temperatura este rglata in functie de conditiile meteo exterioare Control of external shutters Sistem de securitate - monitorizarea efractiilor - preventia incendiilor datorita senzorilor de gaz si de fum Simularea prezentei - control automat al jaluzelelor la ore prestabilite Controlul iluminatului - scene de iluminare dependente de intensitatea iluminarii ambientale, de miscare sau de ora din zi Control centralizat - corpurile de iluminat, circuitele de priza selectate pot fi comutate prin atingerea unui buton Controlul electrocasnicelor - puteti controla orice aparat electrocasnic conectat la inels in functie de timp/ temperatura/ intensitate lumina ambientala ori, alt mod prestabilit CONTROLERI DE INTERIOR Controleri murali de grup - controlerii sunt proiectati bi-modul, tetra modul sau octo-modul in designul Elegant sau LOGUS 90 Buton Control Wireless cu apasare simpla - Control uşor şi convenabil de la distanţă Termoregulator de cameră - Conceput pentru reglarea temperaturii camerei SOPHY pentru control vocal - si de la distanta Telecomanda universala (IR) Tastatură de control - Sistem integrat de securitate Panou tactil - controlul complet al întregului sistem cu ajutorul inels Designer & Manager (IDM) Unitate de control cu ecran tactil (EST-) - Controler inteligent şi compact pentru instalare pe perete. - EST- controleaza iluminatul, încălzirea şi jaluzele în camere. Aspect LOGUS 90. MULTIMEDIA Extinderea sistemul INELS, sub titlul pertinent inels Multimedia ofera o noua definitie traiului într-o casă şi ii animă instalatiile electrice (şi nu numai). Managementul casa nu a fost niciodată mai uşoar! inels Multimedia conţine filme, programe de televiziune, muzica, şi arhivă fotografică, de control telefon, Intercom si, vizualizarea eleganta şi control confortabil al tuturor componentelor tehnologice ale case inels DESIGNER & Manager Programe pentru informaţii complexe şi control al tuturor aparatelor care sunt parte ale instalaţiei electrice. IDM permite atribuirea şi stabilirea de funcţii diverse pentru controlere. Acestea permit pre-programarea modurilor de încălzire sau de control al aparatelor, în functie de timpul real, temperatură sau altele evenimente.

9 AVANTAJELE SISTEMULUI INELS AVANTAJELE OFERITE UTILIZATORULUI FAŢĂ DE INSTALAŢIILE ELECTRICE CLASICE: CONFORT - funcţia dimming (variaţia graduală a intensităţii luminii; spre minim/spre maxim) - control printr-o simplă atingere a ecranului de comanda (touch screen), informaţii complete despre sistem - control prin telecomanda (ex: telecomsia dvs. TV) - control prin voce (unitate SOPHY, răspunde la comenzi vocale) - reglarea temperaturii în conformitate cu un program prestabilit control separat în fi ecare cameră - posibilitate de control prin telefonul mobil, calculator şi Internet AUTOMATIZARE - funcţiile sunt executate automat ţinând cont de valorile setate (timp, temperatură, intensitatea luminii, mişcarea persoanelor, viteza vântului) - este posibilă executarea câtorva funcţii pe baza unei comenzi sau a unui eveniment (ex. când se întunecă- inels coboară jaluzelele, aprinde lumina, creşte temperatura în cameră, porneşte televizorul, şi multe altele) - funcţiile sosire/plecare: după ce codul de securitate a fost introdus de la tastatură (sau citirea cartelei magnetice de către cititorul de carduri) sistemul comanda automat aparatura din casă în funcţie de setările programate pentru utilizatorul respectiv INFORMAŢIE - sistemul vă infomează despre evenimentele produse, prin intermediul mesajelor text SMS. - oriunde vă găsiţi şi aveţi conexiune la INTERNET, puteţi să vă conectaţi la casa dumneavoastră şi să verifi caţi sau schimbaţi funcţiile sistemului. - sistemul de securitate poate fi conectat la o fi rmă de pază SECURITATE -alarmă cu funcţii suplimentare - sistemul este echipat cu tastatură care poate fi controlată prin cod sau cartelă de acces - setările şi accesul sunt restricţionate de introducerea unor parole pentru diferite nivele de securitate - protecţia casei în caz de vreme rea (închiderea jaluzelelor în caz de vânt puternic sau furtună), evenimente nedorite (căderi de tesiune, suprasarcini), calamităţi naturale (senzor de inundaţie, senzori de fum). - bio instalatie: întreruperea circuitelor electrice neutilizate (ex: circuitele de prize pe timpul nopţii). - reglarea condiţiilor perfecte pentru somnul liniştit al copiilor dumneavo astră, stingerea treptată a luminilor, temperatură adecvată, monitorizarea mişcării serviciu de bonă. - alimentarea senzorilor se realizează la tensiuni mici 4 Vcc, evitându-se astfel riscul curentării la contactul cu aceştia ECONOMIE - regulation of heating / cooling - time or time-limited switching - light regulation (possible energy savings up to 10% ) - dependant switching (e.g when it is dark, for adjusted temperature etc...) - blocking of selected appliances in case of high meter readings - elimination of unwillingly switched appliances (e.g. when there is no motion light switches off ) DESIGN - design modern al întrerupătoarelor de perete, prize, termostate, senzori pentru comanda vocală toate cu acelaşi design elegant - posibilitatea combinaţiilor de culori şi diferite moduri de dispunere în funcţie de ramele alese - touch- screen (ecran de comanda controlabil prin contact tactil), pentru o uşoară modifi care a funcţiilor casei dumneavoastră TIMPUL DE INSTALARE - destul de mic, datorită sistemului BUS - unităţile sunt instalate, programarea lor putând fi făcută mult mai târziu FLEXIBIL LA SCHIMBĂRI ŞI EXTENSII - posibilitatea ulterioară de a adăuga sau schimba modulele de intrare sau de ieşire - funcţiile pot fi schimbate de la calculator sau de la distanţă prin intermediul INTERNETULUI Avantaje pentru electricieni comparativ cu instalaţiile clasice: NU ESTE NECESARĂ CUNOAŞTEREA SCHEMEI ELECTRICE SAU A FUNCŢIILOR INSTALAŢIEI - instalaţie serială BUS pe două fi re, cablare în toată casa - toate unităţile sunt conectate la BUS în orice loc - pornind de la aceasta bara se pot monta unitati pretutindeni - funcţiile unităţilor vor fi programate prin calculator ECONOMIE DE TIMP ŞI BANI LA INSTALARE - nu este necesară instalarea cablurilor de comanda pentru fi ecare senzor sau actuator - eliminarea greşelilor de instalare (poziţionare greşită, lipsă cablu) FLEXIBILITATE - unităţile de suplimentare pot fi adăugate oricând fără a fi nevoie de decuplari sau demontări în pereţi - unităţile iniţiale pot fi schimbate cu altele (cu o sarcină mai mare la comutaţie sau un număr mai mare de intrări/ieşiri) - funcţiile unităţilor pot fi modifi cate uşor prin intermediul programului (sau de la distanţă prin Internet). MENTENANŢĂ - electricianul poate controla sistemul de la distanţă prin Internet- acces foarte uşor - identifi carea erorilor şi modifi carea funcţiilor pot fi făcute de la distanţă ŞI NU ÎN ULTIMUL RÂND - o califi care în plus pentru dumneavoastră şi angajaţii dumneavoastră - posibilităţi suplimentare pe piaţă, referinţe în plus - un pas înaintea competitorilor - sporirea prestigiului fi rmei dumneavoastră

10 SISTEMUL FARA FIR RF Control - sistemul wireless este unica solutie inteligenta pentru instalatii electrice, inj special pentru reconstructia caselor, apartamentelor sau extiderii de rete electrice. Instalarea se poate face usor fara a sparge sau a gauri peretii. Unitatile (actuatorii) pot fi instalate direct in dozele de perete, lampi, panouri de sigurante si oriunde instalatia permite. RF Control permite controlul wireless al aparatelor electrice si electrocasnicelor, dimarea luminii, controlul jaluzelelor, obloanelor, usilor de garaj, portilor de acces piscinelor. Aparatura poate fi comutata in functie de timp, programe presetate, scene, etc.. Care sunt beneficiile comunicatiei fara fir? comutarea de la distanta a electrocasnicelor si dispozitivelor electrice controlul obloanelor, jaluzelelor Controlul portilor de acces si a usilor de garaj control manual sau automat (in functie de programul presetat) comutarea electrocasnicelor pornit/oprit in functie de sesizarea senzorilor reactioneaza la deschiderea neautorizata a usilor sau ferestrelor reactioneaza la miscarea oamenilor (autorizati sau nu) economie de electricitate datorita reglarii luminii si a temperaturii Locatii flexibile: ideal pentru montarea in cladiri existente, la fel de bine si in imobile in recontructie sau cladiri noi: multumita sistemului RF Control, nu sunteti limitati in asezarea intrerupatorului, de exemplu cand mutati mobila. Intrerupatorul fara fir poate fi lipit pe geam, montat pe grinda sau pur si simplu asezat pe o noptiera si poate fi mutat oriunde, oricand. Doriti sa controlati luminile de pe terasa sau sa deschideti usa de garaj? Veti avea o telecomanda tip cheie intotdeauna pregatita Modulul universal de transmitere va ofera 4 butoane pentru semnalul RF facilitand conectarea urmatoarelor dispozitive la sistem: intrerupatoare de usi sau butoane, senzori electronici de alarma (incendiu, fum, detectoare de usi,..) sonerii, etc. Securitatea si protectia proprietatii Senzorii de inundatie, temperatura, incendiu sau scurgeri de gaztrimit semnale actuatorilor care inchid apa sau gazul, pornesc sistemul de ventilatie, etc. Actuatorii pot fi montati in cutii de instalare, sub intrerupatoarele existente, lampi sau lustre, sau pe sine tip DINin interiorul panoului de control. Un design inteligent al intrerupatoarelor, fabricate din plastic, sticla, lemn, metal sau granit Dimarea luminilor Reglarea temperaturii Controlul unitatilor de aer conditionat Controlul obloanelor Controlul detectoarelor 00 m RANGE 00 m RANGE FREQUENCY 868 MHz 868 MHz DESIGN ELEGANT ELEGANT DESIGN Un excelent echipament pentru RF Control este aceasta telecomanda construita intrr-un design elegant cu ecran OLED. Cu RF Pilot puteti controla confortabil toate dispozitivele si electrocasnicele din casa. Aveţi posibilitatea de a controla luminile în toată casa precum şi sa le mariti sau micsorati intensitatea. Cu RF Pilot puteţi trage pur şi simplu în sus şi în jos jaluzelele, obloanele şi copertinele. Modul de scenă vă permite să controlati un grup de receptoare - la o atingere de buton se pot efectua mai multe comenzi. RF Pilot comunica cu toate elementele fără fir ale sistemului RF Control. Pentru mai multe informatii vizitati

11 UNITATE TACTILA DE CONTROL FARA FIR Unit design Heating Livingroom Bedroom Save mode Normal mode Party mode Heating program Holliday mode Mon Tue Wed Thu Fri Sat Sun Daily overview Weekly overview 15:00 09:00 On O 5.00 C Mon Tue Wed Thu Fri Sat Sun Daily overview Weekly overview 09:00 19:45 RF Touch-B versiunea pentru doza OK OK Next function Heating (save mode) Set temperature Start of light Finish of light 1 C 1.00 C RF Touch-W versiunea pentru perete Settings OK SI AVETI TOTUL SUB CONTROL... Ecranul touch (sensibil la atingere) este inima intregului sistem RF. Va ofera controlul deplin al incalzirii, comutarii oricarui dispozitiv electric sau electrocasnic, dimarea luminii sau controlul obloanelor. Toate acestea cu posibilitatea de programare saptamanala automat si fara fir. Totul este controlat prin intermediul ecranului touch construit în cu design Logus90. Împreună cu portofoliul larg de alte unităţi RF, RF TOUCH face sistemul complet fara fir - RF Control. SOLUTII FARA FIR PENTRU INSTALATIA ELECTRICA A DUMNEAVOASTRA RFJA-1B 30 V RFJA-1B 30 V RFSA-11B RFDA-71B RFJA-1B 4V DC INCALZIRE Controlul dispozitivelor de incalzire (cazane, termo valve 0-10V...) Reglarea temperaturii în toată casa sau în camere individuale Informaţii privind temperatura exterioară (senzor de temperatură fără fir) - terase Posibilitatea de a seta programul de încălzire proprie pentru toată săptămâna Modul de vacanta va întrerupe programul de încălzire, atunci când sunteti plecat Corectia temperaturii din camera (în timpul programului de încălzire) se efectuează cu o comandă catre regulatorul termic digital COMUTAREA această funcţie serveşte pentru a porni / opri luminile, prizele, dispozitivele electrice si electrocasnicele control intuitiv datorita numelor personalizate Comutatorul de ceas vă permite să comutaţi aparate în timp real, chiar si în timpul absenţei dumneavoastră (simulare a prezenţei de persoane, etc) selecţii de comutare funcţia de acţionare: comutare on/off, releu de impuls, buton, pornire intarziata/retur (ora de întârziere, de la secunde la 60 minute) DIMAREA reglarea intensitatii luminii (becuri, lumini cu halogen cu transformator electric sau bobina, tuburi fluorescente cu balast dimabil 1-10V) Nume personalizat pentru circuite individuale (cum ar fi lumini sufragerie ) imitatie răsărit / apus - lumina treptat urca sau coboara în timpul perioadei presetate cuprinsă între secunde şi 30 de minute JALUZELELE controlează obloanele, copertinele, usile de garaj, etc obloanele sunt controlate separat sau ca un grup stabilirea unui program independent de timp pentru a trage în sus / jos receptoarele sunt alimentate fie de 30V sau 4V DC (obloane între ferestre, etc) DETECTOARE RF Touch comunică cu detectoare - fereastra, usa, mişcare... posibilitatea de combinare cu actuatorii de comutare Prezentare generală perfectă a intregii case. CONTROL RAPID serveşte pentru a controla elemente de acţionare ca un grup cu o singură atingere posibilitatea de a configura scene; la activare, de exemplu, la fereastra, obloanele sunt trase în jos şi luminile sunt ajustate la intensitatea dorită.

12 PRIZE SI INTRERUPATOARE INTRERUPATOARE DE PERETE CU DESIGN LUXOS LOGUS 90 Dispozitivele sunt destinate conectarii la CIB bus,exista posibilitatea combinarii mai multor tipuri de rame WSB-0/G Buton de perete -functii WSB-40/G Buton de perete 4-functii SOPHY/G Senzor de voce WMR-11/G - Card reader WTC-1/G Termocontroled de perete EST- Touch panel DESIGNUL CARE ITI TAIE RASUFLAREA Luxos, individual, frumos. Sunt caracteristicile designului intreruptoarelor Logus, care te incanta de la prima vedere Intrerupatoarele, prizele si accesoriile sunt din plastic, dar permiteti-ne sa spunem ca designul lor imita cu fi delitate culori metalizate si in acelasi timp stralucitoare, materiale de lux. Metal, lemn natural, sticla sau marmura, sunt designuri tipice pentru LO- GUS90. Din aceste materiale sunt realizate ramele, care pot fi combinate cu mastile butoanelor si prizelor, in functie de gusturile clientului. Mastile butoanelor disponibile in alb sau culoarea fi ldesului. Pentru varianta metalica sunt disponibile de asemenea culorile precum perla, gheata, aluminiul sau gri. Rezistenta culorilor la abraziune si zgarieturi este testata cu strictete de catre producator, acesta oferind totodata si o garantie de 10 ani pentru rezistenta culorilor produselor utilizate zilnic. Masca poate fi curatata cu alcool fara nici o problema. Multumita simplitatii, puritatii designului si varietarii combinatiilor ramelor si mastilor, intrerupatoarele LOGUS 90 se potrivesc in orice incinta. Va oferim 4 de modele standard, dar la cerere poate fi facuta orice combinatie. TREI ANI DE TRADITIE ELKO EP este distribuitor exclusiv al intreprinderii EFAPEL din Portugalia pentru aceasta linie de prize si intrerupatoare. Calitatea lor a fost dovedita in conditii de umiditate sau salinitate crescuta timp de mai bine de 3 ani de cand sunt produse si distribuite in intreaga lume. EFAPEL este o companie respectata, care este specializata in producerea de echipamente de joasa tensiune, elemente de protectie pentru panourile electrice, sisteme de cabluri, conectori, panouri de telecomunicatii si sisteme de sonorizare. Compania a fost infi intata in 1978 si in prezent exporta in 48 de tari din intreaga lume. CALITATE SI SIGURANTA EFAPEL nu se concentreaza numai asupra designului produselor ci si asupra calitatii partilor interioare ale acestora. Calitatea poate fi vazuta la orice componenta a intrerupatorului. Instalatorii electricieni vor aprecia aceste echipamente, din plastic foarte rezistent, fara muchii ascutite, care pot fi manipulate si instalate in deplina siguranta. Constructia mecanismului permite izolarea totala a partilor periculoase sau metalice astfel incat mana utilizatorului sa nu vina in contact cu ele. Pe langa durata lunga de viata si rezistenta, intrerupatoarele sunt igienice si nu reprezinta un pericol pentru cei mici. Compania are numeroase certifi cari ale calitatii.

13 PRIZE SI INTRERUPATOARE INTRERUPATOARE DE PERETE CU DESIGN LUXOS LOGUS 90 BASE AQUARELLA CRYSTAL METALLO ARBORE PETRA plastic metalic sticla metale nobile lemn granit BR-alb GE-Gheata CG-Sticla/Gheata TP-Titan/Perla FP-Fag/Perla GG-Granit/Gheata MF-Fildes PE-Perla CP-Sticla/Perla IA-Inox/Aluminiu JP-Cires/Perla GP-Granit/Perla AL-Aluminiu CA-Sticla/Aluminiu OP-Aur/Perla MS-Mahon/Gri GA-Granit/Aluminiu IS-Gri CS-Sticla/Gri QS-Nichel/Gri NA-Nuc/Aluminiu GS-Granit/Gri FRUMOS, EXTRAORDINAR SI LUXOS MECANISMUL INTRERUPATOARELOR Mastile pot fi schimbate cu usurinta in cazul in care intrerupatorul se invecheste sau doriti o alta combinatie de culori. Montarea impreuna a partilor componente este foarte usoara. Echipamentul are 4 clame, deci rama se fi xeaza direct pe dispozitiv ne mai fi ind necesare alte dispozitive de prindere. Aceste clame inteligente permit montarea intrerupatorului si buna functionare a acestuia chiar daca peretele nu este perfect plat (drept). Situatiile in care suprafata nu este dreapta sunt rezolvate prin asa numitul sistem fl oating rocket. Echipamentul poate fi montat in doze clasice, sau in locuri unde nu este foarte mult spatiu. Un alt avantaj il constituie lipsa bornelor de acces cu suruburi: US-Aluminiu/Gri RS-Crom/Gri Prize si intrerupatoare cu design LOGUS 90 pentru instalatia electrica clasica. conectarea cablurilor se face rapid fara a avea nevoie de suruburi pentru fi xarea acestora. Latimea (adancimea) echipamentului este de doar 0 mm, ceea ce inseamna ca se fi xeaza foarte bine si fara probleme in orice doza. Fiecare borna are cate poli, permitand astfel conexiunea echipamentului la mai multe mecanisme fara a avea nevoie de borne suplimentare. Fanta de pe partea frontala a dispozitivului este proiectata pentru a testa functionarea echipamentului electric - eliminand astfel necesitatea demontarii acestuia pentru testare. De asemenea Logus ofera atat intrerupatoare de baza cu un singur contact cat si produse cu contacte ( functii) sau chiar 3 contacte (functii).

14 MONTAJUL Exemplu pentru a comanda un intrerupator Mecanismul de control RAMA Clapetele Intrerupatorul complet MECANISM ex: WSB-40/G EAN: RAMA numar de comanda: Txx ex: TBR = 1 buc. rama plastic/alba CLAPETE numar de comanda: Txx ex: TBR = clapeta simpla alba COMPLET numar de comanda ex: , TBR, TBR aparataj, rama, clapete CREATI-VA PROPRIA COMBINATIE DE CULORI PENTRU EST-! Mecanism Rama Rama intermediara Capacul din spate Complet EST-/B EST-B EST/B_3x3 EST/B_3x4 EST-/W_x3 EST-/W_3x3 EST-/W_4x3 plastic/negru plastic/rosu sticla metal/aluminiu metal/nichel metal/titan Codul mecanismului Rama Cod Rama Capac Cod Cod intermediara spate EST-/B_x3 plastic/alb AWH- alb BWH alb -CWH ABL- ARE- AGL- AAL- ANI- ATI- gri inchis aluminiu (metallic) fildes (metallic) gheata (metallic) gri (metallic) BDG BAL BPE BIC BMG fildes gri deschis gri inchis Doar pentru EST-W Exemplu de aranjare codului complet de comandă a unitatii pentru combinaţia dumneavoastra de culori: -CIV -CLG -CDG! EST-/W EST-B pentru montare in doza rama neagra, rama intermediara alba, numarul de butoane x3 EST/B_X3- + ABL- + BWH = EST/B_X3-ABL-BWH EST-W pentru montare pe perete rama neagra, rama intermediara neagra, capac spate alb, numar de butoane x3 EST/W_X3- + ABL- + BWH + - CWH = EST/W_X3-ABL-BWH-CWH Nu pot fi achiziţionate separat piese individuale, aceste unităţi complete sunt livrate pre-asamblate!

15 D I S P O Z I T I V I N D E S I G N E L E G A N T COMBINATII ALE CULORILOR, DESIGN RAPID, FIABILITATE TEHNICA Stilul de viata modern este prezentat cu originalitate si noile tendinte sunt vizibile de asemenea si in arhitectura si subramurile ei. Primul impuls pentru crearea intrerupatoarelor si prizelor in design ELEGANT a fost indeplinirea cerintelor individuale ale clientilor, care vor ca toate partile interioare ale casei sa fi e in aceiasi tonalitate, cu culori care se asorteaza si sunt in deplina armonie. Schema de culori ale detaliilor nu ajuta practic la nimic, dar au o infl uenta puternica asupra psihicului tau schimband totodata si aspectul vizual. Conceptia clasica si modul de instalare al ramelor ELEGANT, permit sa cream de la 13 culori la 85 de combinatii de baza, care confera o atmosfera neasteptata fi ecarui interior. Noi, in procesul de asortare, sunt ramele cu design ce includ materiale nobile precum aluminiul, granitul, aurul si titanul, care ofera o noua dimensiune vietii moderne si elegante. Dispozitivele sunt destinate conectarii la CIB bus, exista posibilitatea combinarii mai multor tipuri de rame. classic colour metallic WSB-0/E WSB-40/E WSB-80/E medical SOPHY/E IART-1/E IDRT-1/E aqua+ Vedere laterala Vedere mecanism WMR-11/E 15

16 Video-zone 1 Video-zone Video-zone 3 inels Touch Tablet (itp-t) PS-100/iNELS Sursa de alimentare cu tensiune de iesire fixa 7V a DC 1V DC stabilizata 100 W Wifi PC portabil, (iphone, PDA) imm Client Controler Giroscopic imm Client Controler Giroscopic imm Client Controler Giroscopic BPS-0M Pentru separarea impedantei CIB si tensiunii sursei de alimentare Wifi Unitate comutare Antena satelit Streamer CIB1, A (3 unitati) Amplifi cator CIB, B (3 unitati) TCL RS3 imm Server (data repository) Panou cu ecran tactil Controlul complet al intregii case CIB1, C (3 unitati) CIB, D (3 unitati) GSM Audoi-zone TCL bus extern Wifi pana la MODULE MI-0M, poti conecta x 64 echipamente IP outdoor camera GSM-01 Pentru controlul si comunicarea cu unitatea inels prin mesaje SMS apeluri. MI-0M Master bus extern permite conectarea unui numar total de pana la 19 unitati, in amonte de unitatea centrala, CIB1, E (3 unitati) CIB, F (3 unitati) Indoor IP camera Router Door communicator PC/Notebook 16 inels_klopa_a3.indd :17:57

17 U N I T A T I D E I N T R E R U P E R E U N I T A T I D E D I M A R E DIGITAL - ANALOG CONVERTOR ANALOG - DIGITAL CONVERTOR UNITATI DE INPUT SA-0M Unitate de intrerupere, x contacte 16 A SA-04M Unitate de intrerupere, 4x contacte 16 A SA-01M Unitate de intrerupere, 1x contacte 16 A DA-M Unitate de intrerupere si dimare, x canale (500 VA/ canal), intrare pt. senzor de temperatura LBC-0M Unitate de control pentru balastul electronic x contacte 16 A, x semnale analogice 1-10 V DIM-6 Unitate de intrerupere si dimare, x canal (500 VA/canal), pt. sarcini de tipul RLC x 500VA, x intrari de control, intrare pt. senzor de temperatura DIM6-3M-P Cresterea sarcinii conectate la DIM-6 pana la a1 000 VA. DAC-04M convertor digital-analogc, converteste semnalul de la magistrala bus in semnal analogic: 0-10 V, 4 canale ADC-40M Convertor analogic de semnal pentru bus, 4x intrari analogice IM-140M Modul de intrare, 14x intrari binare SA-01B Unitate de intrerupere, 1x contact 16 A, intrare senzor de temperatura SA-0B Unitate de intrerupere, x contacte 8 A, intrare pentru senzor de temperatura JA-0B Actor pentru controlul roletelor, jaluzelelor venetiene, paravane solare, x contacte 8 A, intrare pentru senzor de temperatura JA-0B/DC Schimbarea modului de operare a jaluzelelor schimbarea modului de operare a jaluzelelor schimbarea contactului 4V DC, termo la intrare 4V DC, termo LM-B11 Unitate de intrerupere si dimare 1x canal (50 VA), 1x intrare de control, intrare pt. senzori termici, pt. sarcini de tipul RLC DAC-04B Convertor de la semnalul BUS la semnal analogic in gamal 0-10 V, 4 canale, intrare pt. senzor de temperatura HC-01B/AC HC-01B/DC Unitate de control pentru termovalve si deschiderea treptata, 1x contact static cu tranzistor, versiune DC 0-10 V, 1x iesire IM-0B, IM-40B Modul de intrare, x/4x intrari binare, intrare pt. senzor termic C O N T R O L V O C A L T H E R M O R E G U L A T O R D E C A M E R A G R U P U R I D E I N T R E R U P A T O A R E D E P E R E T E IM-80B Modul de intrare, 8x IN-intrari binare, intrare pt. senzor de temperatura TI-40B Unitate pt. conectarea a 4x senzori TC/TZ Sophy/E Sophy-L/E IART-1 termoregulator analogic temperatura de lucru: ºC IDRT-1 termoregulator digital tempertura de functionare ºC WSB-0 controler cu -butoane, design ELEGANT WSB-40 controlet 4-butoane, design ELEGANT WSB-80 controler cu 8-butoane, design ELEGANT WMR-11 cititor de carduri, 1x contact 8 A, design ELEGANT TASTATURA DE CONTROL Sophy/G Sophy Unitate multifunctionala transmitator/receptor IR, senzor de temperatura incorporat Sophy-L/G Sophy /L unitate multifunctionalat (fra senzor de voce) transmitator/ receptor, senzor de temperatura incorporat EST-, EST-/RGB Elko Smart Touch dispozitiv universal. Design Logus 90 WSB-0/G design Logus 90 WSB-40/G design Logus 90 WMR-11/G design Logus 90 WTC-1/G design Logus 90 KEY-01 Unitate de control pentru sistemul de securitate si pentru alte functii ale sistemului inels. 17

18 L releul auxiliar, bobina 30 V AC/5 ma contacte de comutare de exemple VS 116K alimentarea senzorilor externi EZS - 1V DC + CIB A - + CIB B - N MODE PSM1 PSM Batt 1 V Batt 1 V Batt 1 V Batt 1 V relay output NC/GND + CIB C - + CIB D - Sistem extins prin BUS-uri: Unitate de alimentare PS100/iNELS Separator BUS BPS-0M Unitatea centrala CU-01M GSM comunicator Separator BUS BPS-0M Unitatea principala externa pentru bus MI-0M 18

19 PREZENTAREA SUMARA A UNITATILIOR DE BAZA i NELS MODUL DESCRIERE TIP NOMINAL CURRENT SIB DI/ DC DI/ AC AI RFID TI TR RO AO ROL RLC Butoane ALTE DETALII Unitate centrala CU-01M 6M-DIN x PSM Separator bus si sursa de putere BPS-01M 1M-DIN Separator bus si sursa de putere BPS-0M 3M-DIN Bus extern principal MI-0M 1M-DIN 5 ma Comunicator GSM GSM-01 3M-DIN SMS Actuator de comutare -module SA-0M 1M-DIN 55 ma Actuator de comutare 4-module SA-04M 3M-DIN 100 ma Actuator de comutare 1-module SA-01M 6M-DIN 50 ma De acţionare 1-modul SA-01B BOX 40 ma Actuator de comutare -module SA-0B BOX 60 ma Acţionare jaluzele/rulouri JA-0B BOX 60 ma Acţionare jaluzele/rulouri JA-0B/DC BOX 60 ma Controlorii de thermovalve HC-01B/AC BOX 0 ma Controlorii de thermovalve HC-01B/DC BOX 0 ma V / 50 ma Stmívací dvoukanálový aktor DA-M 3M-DIN 30 ma Acţionare dimare, pentru lămpi fluorescent -m. LBC-0M 3M-DIN 60 ma Actuator dimare 1-modul DIM-6 6M-DIN Modul de extensie putere pentru DIM-6 DIM6-3M-P 3M-DIN Actuator dimare 1-modul LM-11B BOX 5 ma Convertor digital - analog de 4 module DAC-04M 3M-DIN 50 ma Convertor digital - analog de 4 module DAC-04B BOX 50 ma Convertor analog - digital de 4 module ADC-40M 3M-DIN 50 ma Unitare de intrari binare IM-140M 3M-DIN 5 ma V / 150 ma Unitare de intrari binare IM-0B BOX 15 ma V / 75 ma Unitare de intrari binare IM-40B BOX 15 ma V / 75 ma Unitare de intrari binare IM-80B BOX 15 ma V / 75 ma Unitati de intrare termo TI-40B BOX 5 ma Unitate multifunctionala SOPHY ELEGANT, LOGUS ma * IR, voce, iluminat Unitate multifunctionala SOPHY-L ELEGANT, LOGUS ma * IR, iluminat Termoregulator de camera analogr IART-1 ELEGANT 0 ma * Termoregulator de cameră digital IDRT-1 ELEGANT, LOGUS 90 0 ma * Unitate de control cu ecran tactil EST- LOGUS Controler mural WSB-0 ELEGANT, LOGUS 90 5 ma * Controler mural WSB-40 ELEGANT, LOGUS 90 5 ma * Controler mural WSB-80 ELEGANT 5 ma * Cititor de carduri Termo-regulator mural Tastatură de control WMR-11 WTC-1 KEY-01 ELEGANT, LOGUS 90 WTC-1-50 ma * ma ,1* ma * Senzor de temperatura incorporat 19

20 INSTALATII ELECTRICE INTELIGENTE EXEMPLU DE TOPOLOGIE CIB BUS Structura liniara Structura arborescenta CU-01M Structura stea CU-01M CU-01M Descriere grafica Intrari digitale DI/DC DI/AC K TL 4 V DC 30V AC contact extern built-in button Binar = Digital 4 DI/AC 4 RO 3M Continua = Analogica 1 TI 0 AO Intrari Tip Iesiri Intrari analogice Iesiri digitale Iesiri analogice DO/DC DO/AC RO TR 4 V DC 30V AC releu de iesire contact TI AI ROL AO TR R,L,C senzor de temperatura 0-10 V, 4-0 ma element rotativ 0(1) - 10 V 30 V AC, dirijat 30 V AC, dirijat 0

21 P R O D U K T Y i N E L S Identificarea produsului - explicatii SA-04M DA-M DAC-04M IM-0B S COMUTARE D DIMARE D DIGITAL I INTRARE A Actuator A Actuator A Analog M Modul a doua generatie de inels a doua generatie de inels C Convertor a doua generatie de inels - - a doua generatie de inels - 0 Numarul de intrari Numarul de intrari - Numarul de intrari 4 Numarul de iesiri Numarul de iesiri 0 Numarul de intrari 0 Numarul de iesiri M Desen modular M Desen modularí 4 Numarul de iesiri B Cutie (intr-o cutie M Desen modular de montare) WSB-40 WTC-1 W PERETE W PERETE S Intrerupator T Temperatura B Buton C Controler a doua generatie de inels a doua generatie de inels Numar de intrari Numar de intrari 0 Numar de iesiri 1 Numar de iesiri MODEL 1M 1 modul pe sina DIN B versiunea pentru cutii de montaj 3M ftodule version on DIN rail E Elegant intrerupator in design ELEGANT 6M versiunea 6 module pe sina DIN G LOGUS 90 intrerupator in design LOGUS 90 1

22 INSTALATII ELECTRICE INTELIGENTE PRODUSELE inels CU-01M, UNITATE CENTRALA Elementul principal al sistemuluii, Ethernet 10/100 Mbps, x CIB bus, 1x RS3, x PSM control, 4x intrari binare, montabil pe sina DINl, 6-MODULE. Unitatile sistemului MI-0M, master bus extern CIB Extinderea nr. de unitati conectate la CU-01M, pana la 19 unitati. BPS-01M, BPS-0M, separator de bus si al sursei de alimentare Proiectat pentru a separa impedanta dintre sistemul BUS si sursa de alimentare. GSM-01, comunictor GSM Dispozitiv pentur comunicatii GSM intre sistemul inels si un telefon mobil, RS3, montabil pe sina DINil, 3-MODULE. SA-0M, intrerupator cu actuator -canale Unitate de intrerupere, x contacte 16 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 1-MODULE. Unitati de intrare Dimmere cu actuator Intrerupatoare cu actuator SA-04M, intreruptor cu actuator 4-canale Unitate de intrerupere, 4x contacte 16 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 3-MODULE. SA-01M, intrerupator cu actuator 1-canale Unitate de intrerupere, 1x contacte normal deschise 8 A, LED de semnalizare a starii releului, control manual, montabil pe sina DIN, 6-MODULE. SA-01B,intrerupator cu actuator 1-canal Unitate de intrerupere, 1x contact nornal deschis 16 A, intrare pentru senzori termici, montabil in doze sau cutii de instalare. SA-0B, intrerupator cu actuator -canale Unitate de intrerupere, x contacte normal deschise 8 A, intrate pentru senzori de temperatura, montabil in doza. JA-0B, JA-0B/DC, actuator pentru jaluzele Intrerupator pentru deschiderea sau inchiderea jaluzelelor, roletelor, obloanelor, x iesiri independente, intrare pentru senzor termic, montabil in doza. HC-01B/AC, HC-01B/DC, controler termovalva Unitate de control pentru valve termice si termovalve electrice, 1x contact static cu tranzistor, versiune DC 0-10 V, 1x iesire, montabil in interiorul dozei. DA-M, dimming actuator -canal Dimeaza, unitate de intrerupere pentru sarcinile RLC, x 500 VA, x intrare de control, intrare senzor de temperatura, 3-MODULE. LBC-0M, dimming actuator pentru lampi florescente -canale Unitate de control a dimarii pentru lamoi florescente cu balast, x contacte 16 A, x intrari analogice 1-10 V, LED pentru semnalizarea starii releului, control manual,,ontabil pe sina DIN, 3-MODULE. DIM-6, dimming actuator 1-canal Unitate de dimare pentru sarcinile RLC, 1x 000 VA, controlat prin butoane, potentiometre, semnal 0-10 V, inels - CIB. DIM6-3M-P, modul de extindere a puterii pentru DIM-6 Cresterea valorii sarcinii conectate la DIM-6 pana la VA. LM-11B, dimming actuator 1-canal Dimeaza, unitate de intrerupere pentru sarcinile RLC, 1x 50 VA, 1x intrare de control, intrare pentru senzori termici, montabil in doza. IM-0B, IM-40B, IM-80B, unitate de intrari digitale Modul de intrare, x/4x/8x intrari binare, intrare pt. senzori de temperatura, montabil in interiorul dozei. IM-140M, unitate de intrari digitale Modul de intrare, 14x IN-impulsuri binare, montabil pe sina DIN, 3-MODULE. TI-40B, unitate pentru intrari senzor de temperatura Unitate pentru conectarea a 4x senzor TC/TZ, montabil in doza.

23 ADC-40M, convertor analog-digital cu 4 canale Convertor analog-digital utilizat la sistemul BUS, 4x intrari analogice variabile, montabil pe sina DIN, 3-MODULE. DAC-04B, convertor digital-analog cu 4 canale Converteste din BUS in semnal 0(1) - 10 V, intrari pt. senzori de temp., montabil in doza. Convertoare DAC-04M, 4convertor digital-analog cu 4 canale Converteste semnalul de la BUS in semnal 0(1) - 10 V, montabil pe sina DIN, 3-MODULE. Convertor LAN - IR ELAN-IR Convertor de comanda de la reţeaua Ethernet la coduri IR. RF inels/usb RF inels/usb fl ash drive, formează o interfaţă de comunicare şi poarta de acces între unităţi, elemente de instalat în serverul de IMM. itp-b, 10. a 8.4 EST-, EST-/RGB ELKO controller tactil inteligent Controllere de perete WSB-0/E, WSB-0/G, controler cu butoane, senzor termic incorporat, 1x indicator - LED-uri colorate, design Elegant si LOGUS 90. WSB-40/E, WSB-40/G, controler cu 4 buroane, senzor de temperatura incorporat, x indicatoare - LED-uri colorate, design Elegant si LOGUS 90. WSB-80/E: controler cu 8 butoane, senzor termic incorporat, 4x indicatoare - LED-uri colorate, design Elegant. WMR-11/E, WMR-11/G, cititor de carduri Cititor media fara contacte (carduri cu chip, chei electronice), 1x contact 8 A, 1 buton cu functii, design Elegant si LOGUS 90. WTC-1/G, controler termic multifunctional Controler de perete pentru controlul temperaturii, 1x comutator 16 A, intrare externa pentru senzorul de temp., senzor termic incorporat, buroane, design LOGUS 90. SOPHY/E, SOPHY-L/E, SOPHY/G, SOPHY-L/G, unitati multifunctionale Senzor acustic, transmitator/receptor IR, setarea temperaturii, senzor de lumina, butoane de control, design Elegant si LOGUS 90. Tactil Tastatura IART-1/E, regulator analogic de temperatura pentru camera Unitate de control a circuitului de incalzire din sistemul inels, reglare in gama +/- 3 C, design Elegant. IDRT-1/E, regulator termic digital de control a temperaturii Unitate operationala pentru controlul temperaturii in sistemul inels, LCD luminat, design Elegant. KEY-01/R, tastatura de control Unitate de control pentru sistemul de securitate si pentru alte functii ale sistemului inels. 3

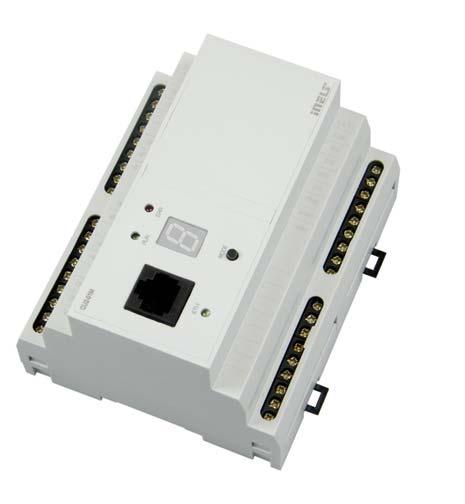

24 INSTALATII ELECTRICE INTELIGENTE Unitatea centrala CU-01M 4 DI/DC PSM 6M 1 RO CU-01M PARAMETRII TEHNICI I N T R A R I Intrare: 4x NO sau NC intre GND (-) x PSM (monitorizarea tensiunii puterii) Unitatea centrala este inima intregului sistem inels. Unitatile sunt mediatoare intre utilizatorul interfetei software-lui si alti senzori si actuatori conectati la BUS. In unitatea centrala CU-01M se pot conecta pana la BUS-uri CIB, in timp ce la fiecare BUS pot fii conectate pana la 3 unitati inels de orice tip. Se poate conecta o alta unitate la sistem prin module MI-0M, care sunt conectate la CU-01M prin TCL bus. PSM - verificare alimentarii sistemului- tensiunea actuala si statusul actuatorilor liberi. In cazul defectiunii alimentarii, toate datele si timpii sunt salvate pt minim 7 ore. Porturile RJ45 Ethernet se afla pe panoul local al unitatii, viteza de transfer a datelor este 10 sau 100 Mbps. Se pot folosii de asemenea 4 intrari fara potential, pentru conectarea cu controleri externi (butoane, omutatoare, senzori, detectoare). CU-01M are afisaj, care indica statusul unitatii si butoanelor functionale-mode-prin apasarea si tinerea apasata a butonului, unitatea centrala va afisa setarile comunicarii - IP address,network mask, gateway. CU-01Min versiunea cu 6 module este creat pentru montarea in cutii de instalare, pe sina DIN EN I E S I R I I Iesire: Numarul de unitati conectate (direct la CU-01M): Numarul de unitati conectate la modulele externe: iesirea releului - NC/GND max. 64 (x3) pentru 18 ( xmi-0m x x 3) pana la 19 unitati releul auxiliar, bobina 30 V AC/5 ma contacte de comutare de exemple VS 116K alimentarea senzorilor externi EZS - 1V DC C O M U N I C A R E Tipul BUS: Extensia BUS: Indicarea statusului unitatii: Indicarea comunicarii ETH: Indicarea erorilor CU-01M: Interfata comunicarii: Memoria interna: Adresa IP din oficiu: x CIB (max. x550m) TCL (max. 300m) Ledul verde palpaie Ledul verde palpaie led rosu RS 3, ethernet port 10/100 Mbps (RJ45) 4 MB Flash (butoanul poate fi afisat pe ecran) L N PS-100 / INELS A L I M E N T A R E A Tensiunea de alimentare/curentul evaluat: Indicarea alimentarii: 7 V DC/100 ma Led-ul verde RUN C O N E C T A R E Terminale: max..5 mm /1.5 mm cu manson C O N D I T I I L E D E O P E R A R E Temperatura de operare: Temperatura de stocare: Puterea electrica: Gradul de protectie: Categoria de supraincarcare: Gradul de poluare: Pozitia de operare: Instalare: Design: C C in concordanta EN dispozitiv IP0, IP40 in panou/ acoperit II. oricare In panou pe sina DIN EN MODULE D I M E N S I U N E S I M A S A Dimensiuni: Masat: 90 x 105 x 65 mm 50 g Unitate de alimentare PS-100/iNELS 4

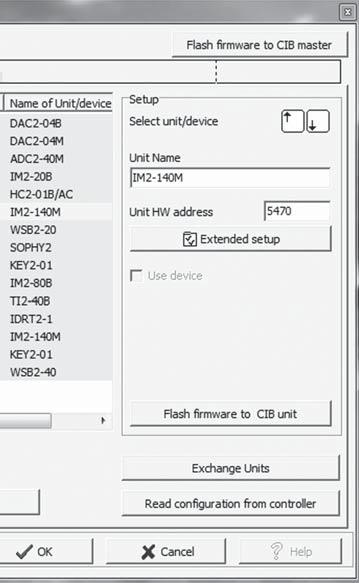

25 Configurarea unitatii, prin aceasta a intregului sistem, se realizeaza prin punte Ethernet, prin configurarea software-ului inels Designer si Manager (IDM), care este creat pentru operarea in sistem MS Windows, XP si mai mult. CU-01M poate fii configurat de la distanta si controlat prin Internet (in cazul in care, unitatea este conectata la Internet prin LAN). Insemnare in IDM Cu ajutorul webserverului incorporat in CU-01M, se pot controla la distanta functiile via internet browser (PC,PDA). Softwareul IDM ofera o gama larga de programare a functiilor. Prin CU-01Mse poate face upgrade la unitatile conectate la bus MI-0M. Software: Crearea vizualizarii: IDM. Programarea, configurarea, controlarea, supervizarea: IDM. Disponibil de asemenea SCADA /HMI system Reliance si OPC server. Lungimea maxima a busului TCL is 300m (fir metalic dublu incrucisat), cu aceleasi reguli ca pt bus RS-485 (topologie liniara) Conectare RS 3 k GSM-01M CIB A CIB B BPS-0M CU-01M BPS-0M MODE PSM1 PSM Batt 1 V Batt 1 V iesirea releului NC/GND + CIB C - + CIB D - Sistem extins prin BUS-uri: Separator BUS BPS-0M Unitatea centrala CU-01M Separator BUS BPS-0M Unitatea principala externa pentru bus MI-0M 5

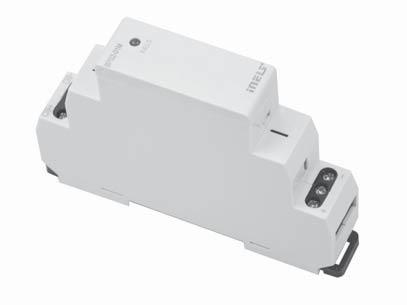

26 INSTALATII ELECTRICE INTELIGENTE Separator BUS pentru sursa de alimentarebps-01m, BPS-0M BPS-01M Desemnat pt separarea impedantei a busului CIB de tensiunea sursei de putere BPS-0M asigura conectarea si reincarcarea acumulatorilor de rezerva, care pot sa ajute la alimentarea CU-01M si a tuturor unitatilor conectate Busul CIB al sistemului inels. (BPS-01M nu permite conectarea si reincarcarea acumulatorilor de rezerva) 1M BPS-0M are o iesire directa a tensiunii de iesire pentru CU-01M si a periferiilor sale. Iesirile sunt echipate cu protectie electronica si sunt indicate prin LED pe panoul frontal. L ED - u l d e p e p a n o u l f ro nt a l v a i n f o r m e a z a d e s p r e te n s i u n e a p e te r m i n a l e l e C I B BPS-01M PARAMETRII TEHNICI I N T R A R I Intrare pentru ACU/inrush current: BPS-01M x BPS-0M 4 V/A BPS-0M I E S I R I Tensiunea de iesire: x Tensiunea de iesire pentru BUS CIB: 1x 7 V DC/1A 7 V DC/1A x 7 V DC/1A 3M C O M U N I C A R E Data BUS: 1x bus CIB x bus CIB S U R S A D E P U T E R E Tensiunea de alimentare/curent evaluat: 7 V DC/5 ma 7 V DC/15 ma Indicarea starii tensiunii la terminale: 1 x LED verde 5 x LED verde C O N E X I U N I Terminale: max..5 mm /1.5 mm cu manson C O N D I T I I D E O P E R A R E BPS-0M Temperatura de operare: Temperatura de stocare: Gradul de protectie: Categoria de supraincarcare: Gradul de poluare: Pozitia de operare: Instalarea: Design: C C dispozitiv IP 0, IP 40 in panou/acoperit II. oricare In panourile electrice pe sina DIN EN MODUL 3-MODUL D I M E N S I U N I S I M A S A Dimensiuni: 90x17.5x64 mm 90x5x65 mm Masa: 57 g 100 g 6

27 Conectare BPS-01M Conectare BPS-0M + - CIB iesirea tensiunii de aimentare oentru CU-0M/ GSM-01 GND + 7V CIB1(3unitati) CIB(3unitati) BPS-01M BPS-0M GND + 7V sursa de putere 7V DC sursa de putere 7V DC + 7V GND acumulator de rezerva 4V Insemnare in IDM 7

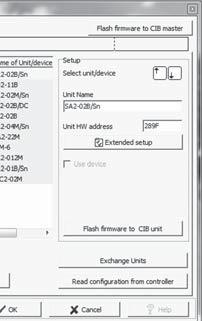

28 INSTALATII ELECTRICE INTELIGENTE Bus CIB extern principal MI-0M Deserveste pentru marirea cantitatii de unitati conectate la unitatea centrala CU-01M (max. 64) 1M Se pot conecta direct pana la busuri CIB, si fiecare dintre ele pot avea pana la 3 de unitati de orice tip Pana la module MI-0M pot fii conectate la unitatea centrala prin sistemul bus TL Prin conectarea fara CU-01M, capacitatea maxima a busului inels poate sa fie de 19 de unitati Adresa MI-0M este setata printr-un comutator rotativ si este unic in raza busului TCL. Pentru alimentarea busului CIB, trebuie sa se foloseasca un element de separare BPS-0M (BPS-01M). MI-01M este alimentata direct de la busul CIB. MI-0M GND TCL - TCL + Conectare Semnalizarea statusului fiecarui bus (operare, eroare) este indicata prin LEDuri cu culori pe panoul frontal al modulului In cazul ultimului MI-01M conectat la sistemul bus TCL circuitele trebuie inchise cu o rezistenta de 10 Ω. MI-0M in versiunea cu 1-MODUL este desemnat montarii in cutii pe sine DIN EN PARAMETRII TEHNICI I E S I R I resitor terminal 10 Ω Numarul unitatilor conectate: max. 64 (x3) BPS-0M C O M U N I C A R E Data BUS: Extensia BUS: Indicarea statusului unitatii: Indicarea erorilor Bus: Lungimea firului BUS CIB: Lungimea firului BUS TCL: x CIB BUS TCL LED verde LED rosu max. 1100m (x550 m) max 300m A L I M E N T A R E A de la PS-100/iNELS + 7V GND Batt 1 V Batt 1 V + - CIB1 + CIB - Tensiunea de alimentare/curentul evaluat: C O N E C T A R E Terminale: 7 V DC/5 ma, de la CIB BUS max..5 mm /1.5 mm cu manson Insemnare in IDM C O N D I T I I L E D E O P E R A R E Temperatura de operare: Temperatura de stocare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Instalare: Design: C C dispozitiv IP0, IP40 in panou/ acoperit II. oricare In panourile electrice pe sina DIN EN MODULE D I M E N S I U N I S I M A S A Dimensiuni: Masa: 90 x 18 x 65 mm 75 g 8

29 GSM-01 Comunicator GSM GSM-01 este desemnat pentru comunicarea cu sistemul inels, prin comenzile trimise prin SMS de pe telefonul mobil GSM. GSM-01 si telefonul mobil poate controla sistemul si de asemenea poate fii informat despre starea sistemului si evenimente prin SMS.. 3M Cu software-ul IDM, GSM-01 poate sa serveasca 3 numere de telefon, 48 SMS trimise (maxim 0 simboluri) si 3 SMS primite (maxim 0 simboluri) Prin software-ul IDM, GSM-01 poate forma un numar specific, suna timp de 0 secunde si inchide. Comunicatorul poate de asemenea sa reactioneze si telefoanele pe care le primeste. Unitatea GSM-01 poate fii folosita de asemenea si ca transmitator de SMS. In cazul unei intrari prin efractie sau activarii alarmei de securitate, GSM-01 va trimite un SMS politiei sau agentiei de securitate. GSM-01 opreseaza in raza de 850, 900 si 1800, 1900 Mhz (quad-band. Cartela SIM este montata intr-o unitate dupa deschiderea capacului frontal. GSM-01este conectat direct la unitatea centrala CU-01M prin interfata RS3. Antena magnetica externa (cablu de 3 m, castigati 5dB) este o parte din livrare, antena trebuie conectata cu conector RSMA (F) pe panoul frontal. Conectare GSM Versiunea GSM-01 cu 3-MODULE este desemnata contarii in panou pe sina DIN EN PARAMETRII TEHNICI Pentru CU-01M - ES TxD RxD 3 (1) GND + 7V C O M U N I C A R E Interfata de comunicare: Tipul modulului GDM folosit: GSM Retea: Numarul de SMS informative: Numarul de numere stocate: Indicarea transmisiei: 1 x RS3, pentru comunicare cu CU-01M Modul Wireless MC39i Quad-band EGSM900 si GSM 1800 max. 80 (48+3) max 3 LED rosu AN-E GSM-01 A L I M E N T A R E A Tensiunea de alimentare/curentul: Indicarea tensiunii de alimentare: 7 V DC/50 ma LED verde C O N E C T A R E Terminale: max..5 mm /1.5 mm cu manson C O N D I T I I L E D E O P E R A R E Temperatura de operare Temperatura de stocare Gradul de protectie: Categoria de supraincarcare: Gradul de poluare: Pozitia de operare : Instalare: Design: C C dispozitiv IP 0, IP 40 in panou/acoperit II. oricare In panourile electrice pe sina DIN EN MODULE Insemnare in IDM D I M E N S I U N E S I M A S A Dimensiune: Masat: 90 x 5 x 65 mm 15 g 9

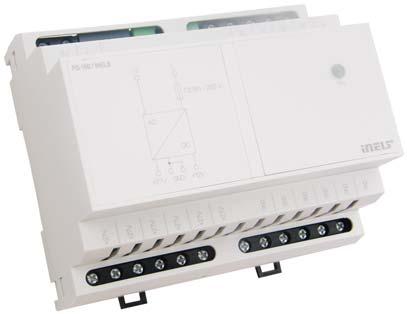

30 INSTALATII ELECTRICE INTELIGENTE PS-100/iNELS Sursa de alimentare 1 TI/ROL ELEGANT 6M Sursa de alimentare stabilizata. Serveste la alimentarea automatizarilor in instal. el. inteligente inels. Utilizata in domeniile M si R (masurare si reglare). Tensiunea de iesire este separata galvanic de circuit. Sursa de alimentare are setata la iesire tensiunea DC 7V si DC 1V, 100W stabiliz. Alimentarile de 1V si 7V au borne de legare la pamant comuna. Iesirea este deconectata cat timp circuitul este deconectat. Curentul de iesire este limitat de o siguranta electronica. Tensiunea de alimentare: AC 30V. PS-100/iNELS in versiunea cu 6-MODULE este proiectata pentru a fi montata in panouri electrice pe sina DIN EN PS - 100/iNELS PARAMETRII TEHNICI I N T R A R E Tensiunea de alimentare: Toleranta tensiunii de alimentare: Intrare fara sarcina: Sarcina maxima pe Intrare: Protectie: AC 30V / 50-60Hz -0% +10% max. 6VA / 1W max. 195VA / 118W siguranta fuzibila T3,15A I E S I R E Tensiunea de iesire DC/crt. max.: Toleranta tensiunii de iesire: Riplul tensiunii de iesire: - fara sarcina: Eficacitate: Protectie electronica: -sarcina max.: 7.V / 3.7A 1.V / 0.3.A +/-% 7.V 1.V 55mV 100mV 5mV 50mV cca 8% cu intreruptor suprasarcina si supracurent Timp de intaziere dupa conecrtare: max 0.5s A L T E D A T E Stabilitatea el. a Intrarii-Iesirii: Indicarea starii iesirii: Terminale cu clame: Umiditatea aerului: Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Montaj: Versiunea: Dimensiuni: Greutate: Stsiarde: 4kV LED verde max. 1x,5 mm /x1,5 mm, cu cleme metalice 1x1,5mm % RH C C dispozitiv IP0, IP40 in panou/ acoperit II. oricare into installation box Sina DINl EN MODULE 90 x 105 x 65 mm 371 g EN ,3,4,5,6,8,11, EN 550/B, EN

31 31

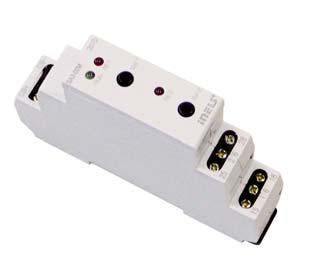

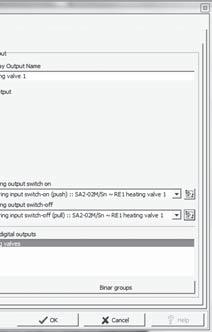

32 INSTALATII ELECTRICE INTELIGENTE Actuator intrerupator cu -canale SA-0M 1M RO/AC SA-0M Proiectat pentru a comuta static diferite alicatii si sarcini. SA-0M contine relee independente cu comutator static. Sarcina maxima pe un contact este de 16 A/4000 VA/AC1. Fiecare din contactele de iesire pot fi controlate si adresate individual. LED -urile de pe panoul frontal semnalizeaza pozitia fiecarui contact. Starea celor contacte poate fi schimbata individual si manual, prin intermediul butoanelor de pe panoul frontal. SA-0M vatianta cu 1-MODULE este proiectata pentu a fi montata in tablourile electrice pe sina DINl EN Conectare CIB + CIB - PARAMETRII TEHNICI O U T P U T S Iesire: Tensiunea de comutare: Sarcina comutata: x comutator 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A/<3s Curent maxim: Tensiunea de strapungere a izolatiei dintre iesiri si circuitele interioare: 3.75 kv, In conformitate cu EN Tensiunea de strapungere a izolatiei dintre iesirile releului RE1 si RE: 1000 V AC Curentul minim de comutare: 100 ma Frecventa comutarii/fara sarcina: 100 min -1 Frecventa comutarii/sarcina nominala: 6 min -1 Durata de viata mecanica: 3 x 10 7 Durata de viata electrica AC1 0.7 x 10 5 Indicarea starii iesirilor: x LED rosu C O M U N I C A R E Instalatia BUS: CIB AC 30V L N Fereastra din IDM 8 6 S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/55 ma, from CIB Indicarea starii dispozitivului: LED verde RUN C O N E X I U N E A Borne de acces: max..5 mm /1.5 mm cu cleme metalice C O N D I T I I D E O P E R A R E Temperatura de operare C Temperatura de depozitare: C Gradul de protectie: dispozitiv IP0, IP40 in panou/ acoperit Controlul functiei echipamentului: dispozitiv de control a operatiilor Controlul constructiei echipamentului: disp controlat individual Caracteristica operarii automate: 1.B.E Rezistenta la supratemperatura: FR-0 Categoria antiblocare (imunitatea): Clasa Valoarea impulsului de tensiune:.5 kv Categoria de supratensiune: II. Gradul de poluare: Pozitie de operare: oricare Montaj: In panourile electrice pe sina DIN EN60715 Design: 1-MODULE D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 18 x 65 mm Greutate: 8 g 3

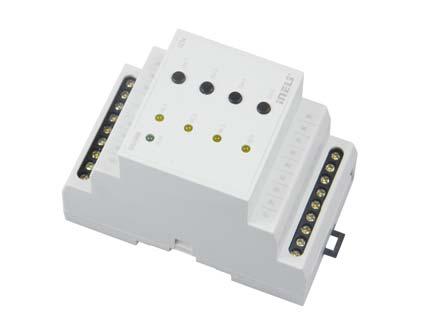

33 SA-04M Unitate de iesire cu 4 canale Proiectat pentru comutarea statica a unor aplicatii si sarcini variate. SA-04M are 4 relee independente cu comutator static (fara contacte mecanice). Sarcina maxima pe contact este de 16 A/4000 VA/AC1. 3M 4 RO/AC Fiecare dintre cele 4 contacte de iesire contacte de iesire sunt controlate si adresate individual. LED-uril de pe panoul frontal semnalizeaza starea fiecarei iesiri. Starea oricarui contact al releului poate fi schimbata separat si manual prin intermediul butoanelor de pe panoul frontal. SA-04M varianta cu 3-MODULE este proiectat pentru a fi montat in interiorul panourilor electrice pe sina DIN EN SA-04M Conectare PARAMETRII TEHNICI CIB + CIB - I E S I R I Iesire: Tensiunea de comutare: Comutatorul de iesire Curent maxim: Tensiunea de strapungere a izolatiei dintre iesiri si circuitele interne: Tensiunea de strapungere a izolatiei dintre iesirile releului RE1... RE4: Curentul minim de comutatie: Frecventa d ecomutare/fara sarcina Frecventa comutarii/sarcina nominala: Durata de viata mecanica: Durata de viata electrica AC1: Indicarea starii iesirii: 4 x comutatoare 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A/<3s 3.75 kv, In conformitate cu EN V AC 100 ma 100 min -1 6 min -1 3 x x x LED galben SA-04M C O M U N I C A R E Tipul instalatiei: CIB S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/100 ma, from CIB Indicarea starii dispozitivului: LED verde RUN C O N E X I U N E A Borne de acces: max..5 mm /1.5 mm with a ferulle C O N D I T I I D E O P E R A R E Temperatura de operare: C Temperatura de depozitare: C Gradul de protectie: dispozitiv IP0, IP40 in panou/ acoperit Controlul functiei echipamentului: dispozitiv de control a operatiilor Controlul constructiei echipamentului: disp controlat individual Caracteristica operarii automate: 1.B.E Rezistenta la supratemperatura: FR-0 Categoria antiblocare (imunitatea): Clasa Valoarea impulsului de tensiune:.5 kv Categoria de supratensiune: II. Gradul de poluare: Operation position: oricare Montaj: In panourile electrice pe sina DIN EN60715 Design: 3-MODULE 15 1 AC 30V L N Fereastra din IDM D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 5 x 65 mm Greutate: 161 g 33

34 INSTALATII ELECTRICE INTELIGENTE Unitate de intrerupere cu 1 canale SA-01M 6M 1 RO/AC SA-01M Proiectata pentru a comuta pana la 1aplicatii si sarcini independente (termo-valve electrice, rarcina rezistiva, etc.). SA-01M contine 1 relee independente cu contacte statice normal deschise. Sarcina maxima ce poate fi aplicata contactelor este de 8 A/000 VA/AC1. Fiecare din cele 1 contacte de iesire sunt controlate si adresate individual. LED-urile de pe panoul frontal semnalizeaza starea fiecarei iesiri. Starea oricarui contact al releului poate fi schimbata separat si manual prin intermediul butoanelor de pe panoul frontal. SA-01M in carianta cu 6-MODULE este conceputa pentru a fi montata in panourile electrice, pe sina DINl EN Conectare CIB + CIB - L AC 30 V N COM3 PARAMETRII TEHNICI COM1 1 COM COM 58 9 COM3 98 COM I E S I R I Iesire: Tensiunea comutata: Comtacte de iesire: Curent de varf: 1 x switching 8 A/AC1 50 V AC1, 30 V DC 000 VA/AC1, 40 W/DC 0 A/<3s Tensiunea de strapungere a izolatiei dintre iesirile releului si circuitele interne: 3.75 kv, In conformitate cu EN Tensiunea de strapungere dintre iesirile releului RE1-RE4; RE5-RE8; RE9-RE1: Crt. maxim la bornele de comanda: Curentul minim de comutatie: Frecventa de comutatie fara sarcina: Frec. de comutatie sarcina nominala: Durata de viata mecanica: Durata de viata electrica AC1: Indicare stare iesiri: 1000 V AC 16 A 10 ma / 10V 300 min min -1 1 x x x LED galben C O M U N I C A R E Bus Tip: Indication of unitś state: bus CIB LED verde RUN S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 30 V AC/50 ma Fereastra din IDM C O N E X I U N E A Borne de acces: max..5 mm /1.5 mm with a ferulle C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Rezistenta la supratemperatura: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Categoria de supratensiune: Gradul de poluare: Operation position: Montaj: Design: C C dispozitiv IP0, IP40 in panou/ acoperit FR-0 Clasa.5 kv II. oricare In panu electric pe sina DINl EN MODULE D I M E N S I U N I S I G R E U T A T E Dimensiuni: Greutate: 90 x 105 x 65 mm 439 g 34

35 SA-01B, SA-0B Actuator de comutatie cu 1 sau canale Proiectat pentru comutatie statica a aplicatiilor si sarcinilor. SA-01B contine 1 releu cu contacte statice ce poate comuta max. 16A/4000 VA/AC1. SA-01B 1 TI SA-0B are relee cu contacte statice ce pot comuta max. 8A/000VA/AC1. SA-0B RO/AC Iesirile pot fi controlate sau adresate individual. LED-ul semnalizaeaza starea contactelor iesirii. SA-01B, SA-0B sunt proiectate pentru a fi instalate in doze. SA este fabricat in mod normal cu contacte din AgSnO. La comanda poate fi realizat si cu contacte din AgNi (pentru incarcarea contactelor vedeti tabelul de la pag. 58) SA-01B PARAMETRII TEHNICI I N T R A R I SA-01B SA-0B Masurarea temperaturii: DA, input for external Senzor de temperatura TC, TZ Gama de temperaturi masurate si acuratetea masuratorilor: C; 0.5 C din intervalul masurat 1 TI B 1 R0/AC SA-0B Conectare SA-01B I E S I R I Iesiri: 1 x contact ND 16 A/AC1 x contact ND 8 A/AC1 Tensiunea de comutare: 50 V AC1, 4 V DC Sarcina comutata: 4000 VA/AC1, 384 W/DC 000 VA/AC1, 19 W/DC Curent maxim: 30 A/<3s Tensiunea de strapungere a izol. dintre iesiri si circuitele interne: 3.75 kv, In conformitate cu EN Tens. de strap. a izolatiei dintre iesirile releului RE1-RE: x 1000 V AC Curentul minim de comutare: Frecventa comutarii/fara sarcina: Frecventa comutarii/sarcina nominala: Durata de viata mecanica: Durata de viata electrica pentru AC1: 100 ma 100 min -1 6 min -1 3 x x 10 5 Indicarea starii iesirii: LED rosu x LED rosu CIB + CIB - Senzor de temperatura TC/TZ C O M U N I C A R E Instalatia BUS: CIB S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/40 ma 7 V DC/60 ma Indicarea starii dispozitivului: LED verde RUN C O N E X I U N E A Circuitul de date: Iesirile de putere: 0.5 mm - 1 mm x cond.cy,.5 mm 4x cond.cy,.5 mm C O N D I T I I D E O P E R A R E Temperatura de operare C Temperatura de depozitare: C Gradul de protectie: IP 30 Controlul functiei echipamentului: dispozitiv ce control Controlul constructiei echipamentului: disp controlat individua Caracteristicile operarii automate: 1.B.E Rezistenta la supratemperatura: FR-0 Categoria antiblocare (imunitatea): Clasa Valoarea impulsului de tensiune:.5 kv Categoria de supratensiune: II. Gradul de poluare: Pozitie de operare: oricare Montaj: into installation box AC 30V L N CIB + CIB - Conectare SA-0B Senzor de temperatura TC/TZ D I M E N S I U N I S I G R E U T A T E Dimensiuni: 49 x 49 x 1 mm Greutate: 43 g 63g AC 30V L N 35

36 INSTALATII ELECTRICE INTELIGENTE Actuator pentru jaluzele B RO/AC 1 TI JA-0B JA-0B, JA-0B/DC Proiectat pentru controlul roletelor venetiene, jaluzelelor, usii garajului,portilor de la intrare, obloanelor etc. Comsia un motor electric, care poate fi controlat in ambele directii comutator de limitare intern. JA-0B/DC controleaza motoarele electrice de curent continuu ale jaluzelelor venetiene, care se afla in interiorul geamului intr-un gaz inert. Sunt alimentate la 1-4V DC, sensul de rotatie al motorului este corelat de polaritatea aplicata la bornele acestuia. Multumita sist. de actionare este posibil controlul fin al pozitiei. Dispozitivul este echipat cu siguranta la supratensiuni si supracurent, care protejeaza iesirile de suprasarcina. JA-0B B TR/DC 1 TI JA-0B/DC JA-0B contine relee independente unde contactele de conexiune a releului impiedica (previne) actionarea SUS si JOS in acelasi timp. Starea dispozitivului este indicata de un LED verde pozitionat pe panoul frontal: - Cat sursa de tensiune este conectata si dispozitivul nu este controlat de bus-ul CIB, LED-ul este aprins indicand faptul ca dispozitivul este ACTIV. - Cat timp sursa de tensiune este conectata si dispozitivul este controlat de bus-ul CIB, LED-ul rosu se aprinde intermitent. Pozitia contactelor de iesire este SUS/JOS ( ; ) este semnalizata de un LED SUS/JOS ( ): - cat timp contactul SUS ( ) este activ, LED-ul portocaliu lumineaza. - cat timp contactul JOS ( )is switched, LED-ul verde este aprins. Intrarea pentru senzorul de temperatura TC/TZ (pentru mai multe informatii despre senzori vezi capitolul accesorii). Sarcina maxima a contactelor este de 4A/1000VA pentru regimul AC3 (actionare cu motor electric). Ambele dispozitive sunt proiectate pentru a fi montate in doze. JA-0B/DC Fereastra din IDM 36

37 PARAMETRII TEHNICI I N T R A R I JA-0B JA-0B/DC Intrari pentru senzorii de masurare a temperaturii: Intrare pt. senzor extern TC, TZ; vezi cap accesorii Gama si acuratetea masurarii temperaturii: C / 0.5 C din intervalul masurat CIB + CIB - Conectare JA-0B Senzor de temperatura TC/TZ I E S I R I Insulative Tensiunea dintre outputs si circuitele interne Curentul minim de comutatie: Numarul de contacte: Curentul nominal Comtacte de iesire: Curent de varf: Tensiunea comutata: Durata de viata mecanica: Durata de viata electrica Indicator iesire SUS, ( ): Indicator iesire JOS, ( ): C O M U N I C A R E Instalatia BUS: 3.75 kv, In conformitate cu EN ma x x ND (AgSnO ) x 4 A / AC3 0.85A* 1000 VA/ AC3 x 5 A / < A / < 3s max. 50 V AC 1-4 V DC 1 x 10 7 x 1 x 10 5 x LED osu (orange) LED verde CIB Sursa de alimentare motor M S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: Indicarea starii dispozitivului: 7 V DC/60mA, de la CIB LED verde RUN C O N E X I U N E A Circuitul de date: borne mm Circuitul de putere: 3 x cond.cy 4x cond.cy; mm C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Controlul functiei echipamentului: Controlul constructiei echipamentului: Caracteristicile operarii automate: Rezistenta la supratemperatura: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Categoria de supratensiune: Gradul de poluare: Operation position: Montaj: C C IP30 dispozitiv de control a operatiilor disp controlat individua 1.B.E FR-0 Clasa.5 kv II. oricare into installation box CIB + CIB - Conectare JA-0B/DC Senzor de temperatura TC/TZ D I M E N S I U N I S I G R E U T A T E Dimensiuni: Greutate: 49 x 49 x 1 mm 49 x 49 x 13 mm 45 g 3 g * Timpul maxim de operare al iesirilor la un curent nominal de 0.85A este de 10min... dupa acest timp este activata protectia termica. Cu cat valoarea curentului este mai mica cu atat protectia dureaza mai mult. M Sursa de alimentare a motorului 37

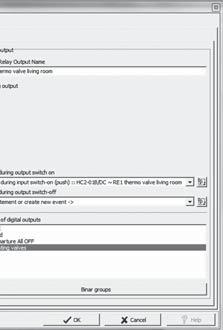

38 INSTALATII ELECTRICE INTELIGENTE Controlere pentru termo-capete HC-01B 1 TI B 1 TR/AC HC-01B/AC Proiectat pentru controlul actorilor termovalvelor radiatoarelor. Ambele sunt realizate astfel incat sa fie montate in doze. HC-01B/AC: - destinat actorilor de comutatie a termo-valvelor 0/1 in gama de tensiuni 4-30 V AC. - curentul de comutatie nu trenuie sa depaseasca 0.15A. - unitatea este echipata cu intrari pentru masurarea temperaturii cu senzori TC/TZ. HC-01B/DC: - destinat actorilor de comutatie a termo-valvelor cu tensiunea de alimentare de 4V DC sau actuatorilor controlati de tensiunea analogica 0-10V. - pentru alimentare se poate folosi iesirea de tensiune interna 4V DC - se poate folosi pentru reglare asi controlul altor dispozitive care pot fi controlate (servo motoare, dispozitive de masurare si reglare, etc.) - unitatea este echipata cu intrari pentru masurarea temperaturii cu senzoritc/tz. HC-01B/AC HC-01B/DC 1 TR/DC 1 TI B 1 AO HC-01B/DC Fereastra din IDM 38

39 PARAMETRII TEHNICI Masurarea temperaturii: Gama si acuratetea: Tensiunea se iesire HC-01B/AC HC-01B/DC DA, intrare pt. senzor de temperatura TC/TZ C, 0.5 C din intervalul masurat x 0-10 V/10 ma Iesirea (alimentare pentrut valva 4V DC): Iesire cu tranzistoare: x 4V DC 50mA releu optmos Tensiunea max. comutata: 30 V AC 30 V AC Curentul max. al sarcinii: 0.15 A / 30V AC 0.5 A Rezistenta in procesul de comutatie: x 0.34 Ω Switching/breaking speed: 0.5 cycle 5/3 ms Tensiunea comutata: Hz x Switching in neutral: DA x Izolare galvanica a iesirii sfata de circuitul intern: DA x Tensiunea de strapungere a izolatiei dintre iesiri si circuitul intern: 3.75 kv, In conformitate cu EN60950 x C O M U N I C A R E Instalatia BUS: Indicarea starii dispozitivului: CIB LED verde RUN CIB + CIB - Conectare HC-01B/AC Senzor de temperatura TC/TZ Type 0/1 4-30V AC 4-30V AC L N Termovalvă 4-50V AC S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: Curentul nominal la sarcina maxima 7 V DC/0 ma, from bus CIB 7V DC/70mA, ai iesirii de 4V DC: x pt. busul CIB C O N E X I U N E A CIB + CIB - Conectare HC-01B/DC CIB + CIB - Senzor de temperatura TC/TZ Senzor de temperatura TC/TZ Borne de acces: Iesiri: mm x conductors CY 5x conductors CY profil 0.75mm, lungime 90mm C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Controlul functiei echipamentului: Controlul constructiei echipamentului: Automatic operation characteristic: Categoria de rezistenta la foc si supratemperaturi: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Categoria de supratensiune: Gradul de poluare: Operation position: Montaj: C C IP 30 dispozitiv de control a operatiilor disp controlat individua 1.B.E FR-0 Clasa.5 kv II. oricare into installation box Termovalvă Type 0/10 Type 0-10V 44V V DC 0-10V 4V DC Termovalvă D I M E N S I U N I S I G R E U T A T E Dimensiuni: 49 x 49 x 13 mm 49 x 49 x 1 mm Greutate: 7 g 39 g 39

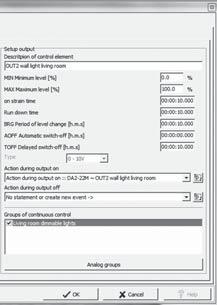

40 INSTALATII ELECTRICE INTELIGENTE Actuator pentru dimare cu canale DA-M DI/AC 1 TL TI 3M R, L, C, LED, ESL OUT 1 RUN SW 1 OUT SW Proiectat pentru dimarea luminilor cu caracter RLC (detectie automata). De asemenea este potrivit pentru aplicatii de intrerupere. DA-M are intrari binare, care permit conectarea la 30V AC (contacte normale de intrerupator de perete). Iesire de 30VAC, fara contacte mecanice - MOSFET, sarcina maxima este de x400va. Tipul sursei de lumină este setat de către comutatorul de pe partea din faţă a dispozitivului Prin setarea minim a luminozitatii de catre potenţiometru de pe partea frontală a dispozitivului se elimină intermitentele diferitelor tipuri de surse de lumină. DA-M CIB+ CIB- Conectare Senzor de temperatura TC/TZ Butoanele de pe panoul frontal pot fi folosite pentru comutarea manuala a tensiunii de iesire (on/off) Suprasarcina si protectia termica - opreşte ieşirea în caz de suprasarcină, scurtcircuit sau supraîncălzire. DA-M in versiunea cu 3-MODULE este proiectat sa fie montat in panouri electrice pe sina DIN EN PARAMETRII TEHNICI INTRARI Intrare: Masurarea temperaturii: Scopul si acuratetea masurarii temperaturii: Numarul butoanelor de controli: x intreruptor montat pe faza L DA intrari pt. senzori externi de temp. TC/TZ C; 0.3 C din intervalul masurat x din panoul frontal, 4x potenţiometru frontal IESIRI 30 V L N Fereastra din IDM F 5 A Iesire: Tipul sarcinii: Separare galvanica: Tensiunea de strapungere a izolatiei dintre iesiri csi circuitulintegrat: Tebsiunea de strapungere a izolatiei dintre circuitele de putere: Sarcina minima ce poate fi controlata: Sarcina maxima ce poate fi controlata: Indicarea starilor ON/OFF: Protectia dispozitivului COMUNICARE Instalatia BUS: contacte statice - MOSFET resistive (R), inductive (L), capacitive(c)*,led, ESL DA 3.75 kv, In conformitate cu EN max. 500 V AC 10 VA 400 VA pentru fiecare canal x Led-uri galbene - termica - pe termen scurt in caz de suprasarcină - pe termen lung in caz de suprasarcina CIB SURSA DE ALIMENTARE Tens. de alimentare/curent. nominal: Indicarea starii dispozitivului: CONEXIUNEA Borne de acces: 7 V DC/30 ma, de la CIB BUS LED verde RUN max..5 mm /1.5 mm cu clame metalice Tipurile de sarcini ce pot fi conectate Tipul sursei Simbol Descriere R Rezistiv L Inductiv C Capacitiv LED ESL bec, lampa cu halogen transformator bobina pentru lămpile cu halogen de joasă tensiune transformator electronic pentru lampi cu halogen de joasă tensiune LED-uri reglabile LED 30 V Becuri economice reglabile CONDITII DE OPERARE Temperatura de operare Temperatura de depozitare: Gradul de protectie: Rezistenta la supratemperatura: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Protectie la supratensiune: Gradul de poluare: Pozitie de operare: Montaj: Design DIMENSIUNI SI GREUTATE Dimensiuni: Greutate: C C dispozitiv IP0, IP40 in panou/ acoperit FR-0 Clasa.5 kv II. Verticala In panoul electric, pe sina DIN EN MODULE 90 x 5 x 65 mm 136 g * Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in acelasi timp. 40

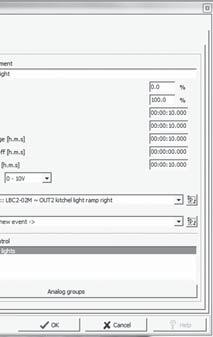

41 LBC-0M Proiectat pentru dimarea lampilor cu balast cu semnal in gama 1-10V. Dimer actuator cu -canale pentru lampi florescente In timpul controlului iesirii analogice 1-10V, contactele releului permit alimentarea automata a lampii cu balast (0%=releu OFF, 1-100%=releu ON) LBC-0M are iesiri analogice independente 1-10 V si relee care pot comuta 16A/4000 VA. TL 3M RO AO Fiecare din cele canale poate fi controlat sau adresat separat. LED -urile de pe panoul frontal indica starea fiecarei iesiri. Cu ajutorul butoanelor de pe panoul frontal, se poate schimba starea iesirii individual. LBC-0M versiunea in 3-MODULE este destinat montarii in panouri electrice/ pe sina DIN EN LBC-0M PARAMETRII TEHNICI I N T R A R I Manual control: Butoane on the front panel CIB + CIB - Conectare Ballast of a series DIML I E S I R I Iesire analogica / Curentul nominal x 1-10V/10 ma x comutator 16 A/AC1 Iesire digitala: 50 V AC1, 4 V DC Capacitatea de comutare: 4000 VA/AC1, 384 W/DC Curent maxim: 30 A/<3s Tensiunea de strapungere a izolatiei dintre iesire si circuitele interne 3.75 kv, In conformitate cu EN Tensiune ade strapungere a izolatiei dintre iesirile releului RE1 si RE: 1000 V AC Curentul minim de comutatie: 100 ma Frecventa comutatiilor/fara sarcina 100 min -1 Frecv. comutatiilor/sarcina nominala 6 min -1 Durata de viata mecanica: 3 x 10 7 Durata de viata electrica AC1: 0.7 x 10 5 Indicarea starii iesirii: x LED galben C O M U N I C A R E Instalatia BUS: CIB L AC 30 V N PE L N L N DC V intrari 0 V - 40 V DC V intrari 0 V - 40 V Sursa luminoasa corespunzatoare iluninarii florescente S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/60 ma, from CIB Indicarea starii dispozitivului: LED verde RUN Fereastra din IDM C O N E X I U N E A Borne de acces: max..5 mm /1.5 mm conex. metalice C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Rezistenta la supratemperatura: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Categoria de supratensiune: Gradul de poluare: Operation position: Montaj: Design: C C dispozitiv IP0, IP40 in panou/ acoperit FR-0 Clasa.5 kv II. oricare In panoul electric, pe sina DIN EN MODULE D I M E N S I U N I S I G R E U T A T E Dimensiuni: Greutate: 90 x 5 x 65 mm 19 g 41

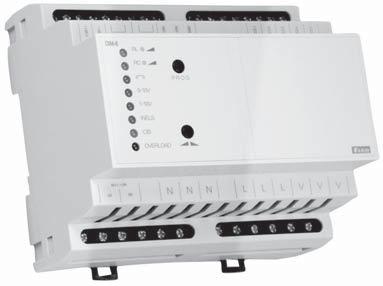

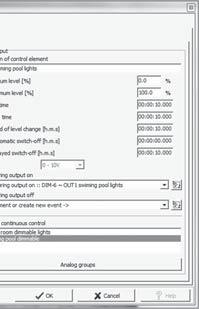

42 INSTALATII ELECTRICE INTELIGENTE Actuator de dimare cu 1 canal DIM-6 PARAMETRII TEHNICI 1 TL AI 6 M 1 R,L,C Bornele de acces pt. alimentare: Tensiunea de alimentare: Consum: Toleranta tensiunii de alimentare Sarcina maxima conectata la iesire: Pierderi de putere: Extinderea sarcinii conect. la iesire: Separare galvanica a sursei si mag. BUS Tensiunea de strapungere a izolatiei dintre ieisre si circuitul integrat: L, N AC 30 V / 50 Hz 10 VA -15 %; +10 % 000 VA.5 % din sarcina pana la VA DA 3.75 kv, In conformitate cu EN DIM Proiectat pentru dimarea luminilor cu caracter R, L, C (detectie automata).poate fi de asemenea si ca intrerupator DIM-6 poate fi controlat prin intermediul butoanelor (butoanele sunt conectate in paralel), Potentiometru extern, semnal analog 0-10 V (1-10 V) si de la inels. C O N T R O L - P R I N B U T O A N E Tensiunea de control: Control Borne de acces: Alimentarea intrarii de control: Lungimea impulsului de control: Timpul de revenire: Conexiunea lampii luminoase AC 1-40 V S - S, separat galvanic AC 0.53VA (AC 30V), AC VA (AC 1-40V) min. 5 ms / max. nelimitat max. 150 ms DA (AC 30V), 0buc (1pcs-1mA); NO (AC 1-40V) C O N T R O L - 0 ( 1 ) V Control Borne de acces: Tensiunea de control: Curentul min. pentru control 0(1)-10 V, GND 0-10V or 1-10 V 1 ma Contacte de iesire statice MOSFET 30VAC, sarcina maxima ce poate fi conectata 000VA. Sarcina maxima poate fi extinsa pana la VA utilizsi DIM6-3M-P. Protectie electronica la supracurent, protectie la suprasarcina si supratensiune pentru iesire. Protectie la supratemperaturi interne - deconecteaza iesirea si semnalizeaza supratemperatura prin intermediul LED-uli rosu care palpaie. Versiune cu 6-MODULE, montabil pe sina DIN. Fereastra din IDM C O N T R O L - B Y C I B Control Borne de acces: Tensiunea CIB: Controlul consumului intrarii: Indicatie transfer date: CIB+, CIB- 7 V DC 5 ma LED galben O U T P U T Contacte statice: Curentul nominal Sarcina rezistiva: Sarcina inductiva: Sarcina capacitiva: Indicarea starii iesirii: 4x MOSFET 10 A 000 VA* 000 VA* 000 VA* LED galben, in functie de tipul sarcinii conectate O P E R A T I N G A D D I T I O N DIM-6 DIM6-3M-P Temperatura de operare C Temperatura de depozitare: C Pozitie de operare: Verticala Montare: Sina DINl EN Gradul de protectie: IP 40 de pe panoul principal Controlul functiei echipamentului: operarea disp. de control Controlul constructiei echipamentului: disp controlat individua aditional Caracterisitcile functionarii automate: 1.B.E Rezistenta la supratemperatura: FR-0 Categoria antiblocare (imunitate) Clasa Valoarea impulsului de tensiune:.5 kv Categoria de supratensiune: II. Gradul de poluare: Profilul cablurilor de conectare (mm ) - parti exterioare max.1x.5, maxx1.5 / conex. metalice max. 1x1.5 - parti de control: max.1x.5, maxx1.5 / conex. metalice max. 1x.5 Dimensiuni: 90x105x65 mm 90x5x65 mm Greutate: 410g 134 g Stsiarde aplicate: EN , EN 61010, EN * Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in acelasi timp. 4

43 DIM6-3M-P Modul de extindere a puterii pentru DIM-6 DIM6-3M-P este un modul de extindere a puterii pentru dimerul controlat DIM-6, si nu poate fi utilizat individual. DIM6-3M- permite extinderea sarcinii conectate DIM-6 pana la VA. (Aceste lucru inseamna: 000VA (DIM-6) VA (DIM6-3M-P) = 3 000VA). DIM-6 poate fi extins panana la VA utiliizsi 8 module DIM6-3M-P. Atentie - dispozitivul trebuie protejat de un element corespunzator de protectie pentru sarcina la care este conectat. DIM-6 este racit printr-un sistem natural de circulatie a aerului. daca circulatia naturala a aerului nu este posibila, racirea trebuie facuta cu un ventilator. Temperatura nominala de operare este de 35 C. Daca sunt conectate mai multe module DIM6-3M-P la DIM-6, distanta dintre aceste module trebuie sa fie de min. 0 mm. 3M 1 R,L,C DIM6-3M-P Lungimea max. de comunicare prin sistemul bus EB este de 1 m iar conexiunea trebuie realizata cu cabluri ecranate. Indicatie LED PARAMETRII TEHNICI I E S I R E Contacte de iesire statice Curentul nominal Sarcina rezistiva: Sarcina inductiva: Sarcina capacitiva: x MOSFET 5 A VA* VA* VA* *Atentie: Nu este permisa conectarea sarcinilor inductive si capacitive in acelasi timp -galben - Setare sarcina RL -galben - Setare sarcina RC -Verde - modul de control prin buton -Verde V semnal pentru modul control -Verde V semnal pentru modul control -Verde - mod de control inels -galben - indicare transfer date (conexiune CIB) -rosu - indicare suprasarcina (palpairea LED-ului indica supratemperatura in interiorul echipamentului, LED-ul stralucitor indica supracurent) Potentiometru: 47 k, liniar Gradul de protectie: panoul frontal - IP65 / partea din spate a echipamentului - IP0 Profilul conductorului de conexiune (mm ): max. 1.5 / fara clame metalice max..5 Greutatea potentiometrului 15 g Butoane Dupa apasarea butonului PROG, disp. este comutat in ciclul de programare, acest lucru fiind indicat de aprinderea unuia din cele 4 LED-uri verzi de pe panoul frontal. Butonul - controleaza iesirea dimerului si regleaza iluminarea 0-100% (apasare scurta- comutare on/off a luminii, apasare lunga >0.5s - permite reglarea treptata a luminozitatii). 0(1)-10V Conectare CIB CIB k External potentiometer L F мax. 15A** R,L,C N ** Faza L a bornelor echipamentului trebuie protejata prin elemente de protectie corespunzatoare cu sarcina conectata la echipament. 43

44 INSTALATII ELECTRICE INTELIGENTE Actuator pentru dimare cu 1 canal LM-11B 1 DI/AC B 1 TI 1 R,L,C Proiectat pentru dimarea luminilor cu caracter RLC (detectie automata). De asemenea este potrivit pentru aplicatii de intrerupere. LM-11B are integrat o intrare binara, care permite conectarea unui voltaj de 30V AC (conexiune normala de intrerupator). LM-11B Conectare Ieisi MOSFET, fara contacte mecanice, 30V AC. Sarcina maxima este de 50 VA. Siguranta interna la supracurenti, intrari pentru senzori termici TC/TZ. LM-11B este proiectat pentru a fi montat in interiorul unei doze. AC 30V CIB + CIB - L N Fereastra din IDM Senzor de temperatura TC/TZ R,L,C PARAMETRII TEHNICI I N T R A R I Intrarea: Masurarea temperaturii: Gama de masurare / acuratetea: I E S I R I C O M U T A T I E Iinstalare BUS: Tens. de alimentare/curent absorbit: Indicarea starii unitatii: 1x intreruptor montat pe faza L DA intrari pt. senzori externi de temp. TC/TZ C / 0.5 C din intervalul masurat Iesirea: fara contacte mecanice - MOSFET Tipul sarcinilor ce se pot conecta: resistive(r), inductive(l), capacitive(c) Separare galvanic: DA Tensiunea de strapungre dintre iesiri si circuitul integrat: 3.75 kv, In conformitate cu EN Tensiunea intrerupta: 30 V AC Sarcina minima: 10 VA Sarcina maxima: 50 VA Protectie: built-in electronic fuse CIB S U R S A D E A L I M E N T A R E 7 V DC/5 ma, de la CIB BUS LED verde RUN C O N E X I U N E Data: Puterea la intrare/iesire: terminals, mm 4x cablu CY, profil 0.75 mm, lungime 90 mm Tipurile de sarcini ce pot fi conectate Tipul sursei Simbol Descriere R Rezistiv L Inductiv C Capacitiv LED ESL bec, lampa cu halogen transformator bobina pentru lămpile cu halogen de joasă tensiune transformator electronic pentru lampi cu halogen de joasă tensiune LED-uri reglabile LED 30 V Becuri economice reglabile C O N D I T I I D E O P E R A R E Temperatur a de operare: Temperatura de depozitare: Grdul de protectie: Scopul dispozitivului de control: Constructia dispozitivului de control: Caracteristicile operarii automate: Categoria de temperatura: Categoria de antiblocare (imunitate): Valoarea impulsului de tensiune: Categoria de supratensiuni: Gradul de polare: Pozitie de operare: Montare: C C IP 30 dispozitiv cu control operativ Dispozitiv individual de control 1.B.E FR-0 clasa.5 kv II. oricare into installation box D I M E N S I U N E S I G R E U T A T E Dimensiuni: Greutate: 49 x 49 x 1 mm 45 g * Atentie: Nu este permisa, conectarea sarcinilor inductive si capacitive in acelasi timp. 44

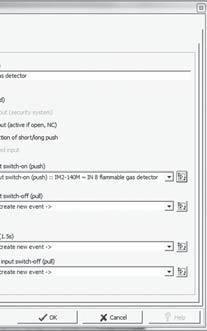

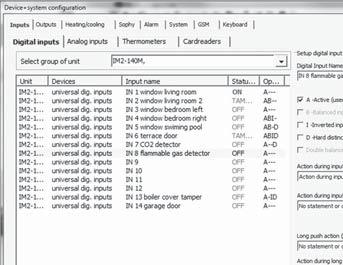

45 Unitate cu intrari binare IM-140M 14 DI/DC 3M IM-140M Unitatea de intrare IM-140M este desemnata conectarii a pana la 14 dispozitive cu contacte fara potential (comutatori, comutatori reversibili, butoane, senzori PIR, detectoare de foc si gaze etc. ). Intrarile IN1 - IN7 pot fii folosite in echilibru. IM-140M genereaza tensiunea de alimentare 1V DC/150mA pentru senzorii de alimentare EZS, astfel incat este posibila conectarea senzorilor PIR, detectoarelor de foc si gaze etc. Contactele dispozitivelor externe, conectate la intrarile unitatii, pot fii normal deschise (NO) sau normal inchise (NC) - parametrii de intrare sunt configurati in software-ul (programul) IDM. IM-140M in versiunea cu 3 MODULE este desemnat montarii in panouri pe sina DIN EN Conectare PARAMETRII TEHNICI CIB + CIB - Pentru alimentarea +1 V senzorilor exteriori GND 1 V DC / 150mA I N T R A R I Intrare: I E S I R I Iesire (tensiune pentru senzor 1V): 14x NO sau NC contra GND (-) IN1 - IN7 intrari echilibrate 1 V DC/150 ma C O M U N I C A R E Data BUS: Indicarea statusului BUS-ului: CIB BUS LED galben A L I M E N T A R E A Tensine de alimentare / Curent nominal: 7 V DC/5 ma, din CIB BUS Curentul evaluat al unitati pentru incarcatura maxima pe iesire 1 V DC: Indicarea tensiunii de alimentare: 100 ma LED verde Un C O N E C T A R E Borne de acces: max..5 mm /1.5 mm cu manson Insemnare in IDM C O N D I T I I L E D E O P E R A R E Temperatura de operare: Temperatura de stocare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Instalarea: Implementarea: C C dispozitiv IP0, IP40 in panou/ acoperit II. oricare In panourile electrice pe sina DIN EN MODUL D I M E N S I U N E S I M A S A Dimensiune: Masa: 90 x 5 x 65 mm 10 g 45

46 INSTALATII ELECTRICE INTELIGENTE Unitate cu intrari binare IM-0B, IM-40B, IM-80B IM-0B Modulele de intrare IM-0B/40B/80Bsunt desemnate pentru montarea a, 4 sau8 dispozitive cu contacte fara potential. ( comutatoare, comutatoare reversibile, butoane, senzori PIR, detectoare de gaze si de foc etc) Intrarile IN1, IN ale IM-0B/40B si IN1 - IN5 ale IM-80B pot fi utilizate echilibrat (pentru EZS) 8 DI/DC B 1 TI Unitatile genereaza tensiunea de alimentare de 1VDC/75mA pentru alimentarea senzorilor externi EZS, astfel incat se pot alimenta senzorii PIR, detectoarele de gaz si foc etc. Unitatile sunt echipate cu intrari pentru conectarea senzorilor thermo TC/TZ. Contactele dispozitivelor externe, conectate la unitati de intrare, pot fi deschise normal (NO) sau normal inchise (NC) - in final, toti parametrii de intrare sunt configurati in softwareul (programul) IDM. IM-0B Unitile sunt desemnate pentru montarea in cutii de instalare. PARAMETRII TEHNICI 4 DI/DC B 1 TI IM-40B I N T R A R I Intrare IM-0B Intrare IM-40B Intrare IM-80B Masurarea temperaturii: Raza de actiune si precizie I E S I R I x NO sau NC contra GND(-) IN1, IN-este posibila echilibrarea 4x NO sau NC contra GND(-) IN1, IN-este posibila echilibrarea 8x NO sau NC contra GND(-) IN1-IN5-intrari echilibrate DA-intrare pentru senzori termici externi (vezi catalog/accesorii) C / 0.5 C din intervalul masurat Tensiune da alimentare / Curent nominal: 1 V DC/75 ma, pentru alimentarea senzorilor EZS C O M U N I C A R E Data BUS: Indicarea statusului unitatii: CIB bus LED verde RUN IM-40B DI/DC TI 1M B IM-80B IM-80B A L I M E N T A R E A Tensiune de alimentare / Curent nominal: 7 V DC/15 ma, de la CIB BUS Curentul nominal al unitatii IM-0B si IM-40B in cazul in care la iesirea 60 ma de 1V DC este conectata sarcina maxima Curentul nominal al unitatii IM-80B 100 ma in cazul in care la iesirea de 1V DC este conectata sarcina maxima C O N E C T A R E Cutia Intrari IM-0B: Intrari IM-40B: C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de stocare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Instalare: C C IP 30 II. oricare in cutii de instalare D I M E N S I U N E S I M A S A Dimensiune: Masa: 0.5 mm - 1 mm 4x conductor CY, Ø 0.75 mm, lungime 90 mm 6x conductor CY, Ø 0.75 mm, lungime 90 mm 49 x 49 x 13 mm IM-0B - 30g, IM-40B - 3g, IM-80B - 4g 46

47 Conectarea IM-0B Conectarea IM-40B + La sursa de alimentare CIB CIB - a senzorilor externi din sistemul de alarma +1 V 1V DC/ max. 75 ma GND Senzor de temperatura TC/TZ + La sursa de alimentare CIB CIB - a senzorilorr externi din sistemul de alarma +1 V 1V DC/ max. 75 ma GND Senzor de temperatura TC/TZ Conectarea IM-80B Insemnare in IDM + La sursa de alimentare CIB CIB - a senzorilor externi din sistemul de alarma +1 V 1V DC/ max. 75 ma GND Senzor de temperatura TC/TZ Intrare echilibrata Simpla: Dubla: ALARM ALARM k TAMPER INx 1k1 1k1 TAMPER INx GND GND 47

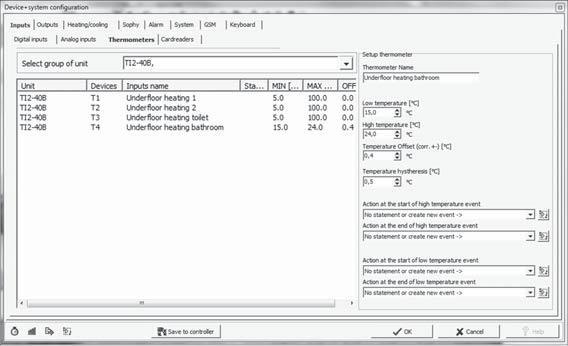

48 INSTALATII ELECTRICE INTELIGENTE Unitate de impuls termic TI-40B B 4 TI TI-40B este proiectat pentru a conecta pana la 4 senzor de temperatura TC/ TZ cu borna comuna de legare la masa. Este utilizat cand se doreste masurarea temperaturilor in diferite locuri (de exemplu large temperatur apodelei pozitionarea senzorilor in diagonala, temperatura podelei/spatiului, interioara/exterioara, echipamente tehnologice boilere, incalzirea solara etc. Starea dispozitivului este indicata de un led verde, pozitionat pe panoul frontal a. Senzorii TC/TZ contin thermisoare NTC, 1kΩ la 5 C, pentru informatii detaliate vezi accesorii. TI-40B is proiectat pentru montarea in interiorul unei doze. TI-40B Conectare PARAMETRII TEHNICI Senzor de temperaturar TC/TZ I N T R A R I Intrari pentru senzoriii de masurare a temperaturii: Gama si abatere de masurare a temp.: C O M U N I C A R E Instalatia BUS: Indicarea starii dispozitivului: 4 x intrari pt. senzorii externi TC, TZ; vezi accesoriile C / 0.5 C din intervalul masurat CIB LED verde RUN S U R S A D E A L I M E N T A R E Tens. de alimentare/ curentul abs. de disp.: 7 V DC/5 ma, pentru BUS CIB C O N E X I U N E A Borne de acces: mm C O N D I T I I D E O P E R A R E Temperatura de operare: C Temperatura de depozitare: C Grad de protectie: IP 30 Categoria de supratensiuni: II. Gradul de poluare: Pozitia de functionare: oricare Montare: in interiorul dozei Fereastra din IDM Senzori de temperatura TC/TZ D I M E N S I U N I S I G R E U T A T E Dimensiuni: 49 x 49 x 13 mm Greutate: 4 g 48

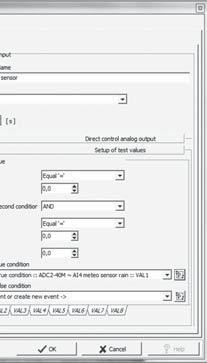

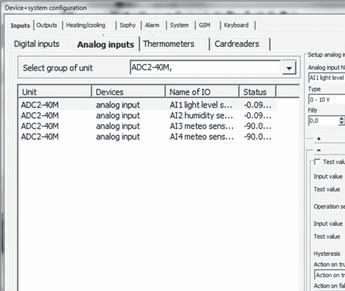

49 ADC-40M Convertor analog-digital, 4-canale Destinat conectarii senzorilor analogici, care genereaza un semnal de curent sau tensiune si senzorilor pasivi rezistivi. Rezolutia convertoruui AD este de 14Bits. Contine 4 intrari analogice cu borna de legare la masa comuna. Tensiunea de referinta pentru a alimenta senzorul pasiv de tip rezistenta (Ni, Pt, TC, TZ, etc.) este de 5.4V (terminal Uref). In IDM intrarile sunt configurate individual, ca tensiune (U) sau curent (I) si cabluri pentru conectarea senzorului rezistiv (RTD). 4 AI 3M LED-ul portocaliu de pe panoul frontal semnalizeaza daca nivelul iesirii analogice se afla in afara intervalului de masurare (suprasarcina sau subsarcina - iesirea este deconecata). ADC-40M ADC-40M in versiunea de 3-MODULE este conceput pentru a fi montat in panoul electric, pe sina DIN EN Conectare PARAMETRII TEHNICI CIB + CIB - A N A L O G I N T R A R I Numarul de intrari: 4 Separare galvanica a circ. interioare: No Indicatie: suprasarcina prin cuvant de stare si LED Terminal comun: GND Tipul convertorului: aproximare Rezolutia convertorului: 14 bits Rezistenta intrarii (pt. gama de tens.): approx. 00 kω Tipurile intrarii / Gama de masurare Tensiune (U) : V (U) (pentru fiecare intrare indiviiduala 0 +5 V (U) avem optiunea in programul cret de 0 + V (U) utilizator in IDM): 0 +1 V (U) 0 +0,5 V (U) Curent (I) : 0 +0 ma (I) 4 +0 ma (I) Masurarea rezistentei (RTD): Ni1000, Pt1000, Pt100 (RTD), OV1000, TC, TZ C O M U N I C A R E Instalatia BUS: Indicarea starii dispozitivului: CIB LED verde RUN 0(1)-10 V Ni, Pt TC, TZ 0(4)-0 ma S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/50 ma, de la CIB Fereastra din IDM C O N E C T A R E Borne de acces: max..5 mm /1.5 mm cu cleme metalice C O N D I T I I D E O P E R A R E Temperatura de operare: C Temperatura de depozitare: C Gradul de protectie: dispozitiv IP0, IP40 in panou/ acoperit Categoria de supratensiune: II. Gradul de poluare: Pozitie de operare: oricare Montaj: in panou electric pe sina DIN EN Design: 3-MODULE D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 5 x 65 mm Greutate: 108 g 49

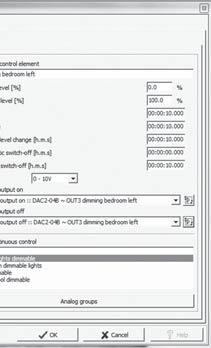

50 INSTALATII ELECTRICE INTELIGENTE Convertor digital-analogic DAC-04B B 1 TI 4 AO DAC-04B genereaza 4 iesiri (canale) analogice de tensiune, care pot fi folosite, in functie de tipul dispozitivului controlat, in gama 0-10V sau 1-10V. Proiectat pentru controlul si reglarea dispozitivelor, care sunt corelate de semnalul 0-10V sau1-10v (lampi cu balast pentru lumina fluorescenta, dimmere, termo-valve, servo motoare, elemente de masurare, dispozitie de reglare, etc.). In IDM gama tensiunii de iesire este ajustabila. DAC-04B este echipat cu intrari termice pentru masurarea temperaturii cu senzoritc/tz. DAC-04B PARAMETRII TEHNICI Conectare I N T R A R I Masurarea temperaturii: Gama / acuratetea mas. temperaturii: DA, intrare pt. senzor de temp. extern C / 0.5 C din intervalul masurat CIB + CIB - Senzor de temperatura TC/TZ I E S I R E Iesire analogica / Curentul nominal 4x 0(1)-10 V/10 ma C O M U N I C A R E BUS instalat: Indicarea starii dispozitivului: CIB LED verde RUN S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/50 ma, de la CIB C O N E X I U N E A Borne de acces: 0.5 mm - 1 mm 0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V C O N D I T I I D E O P E R A R E Temperatura de operare: C Temperatura de depozitare: C Gradul de protectie: IP 30 Categoria de supratensiune: II. Gradul de poluare: Operation position: oricare Montaj: into installation box D I M E N S I U N I S I G R E U T A T E Dimensiuni: 49 x 49 x 13 mm Greutate: 33 g Fereastra din IDM 50

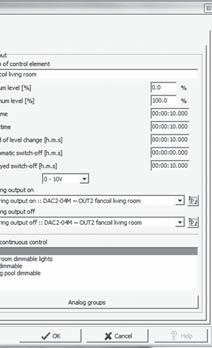

51 DAC-04M Convertor digital - analogic DAC-04M genereaza 4 iesiri (canale) analogice de tensiune (channels), care pot fi folosite, in functie de tipul dispozitivului controlat, in gama 0-10V or 1-10V. Proiectat pentru controlul si reglarea dispozitivelor, care sunt corelate de semnalul 0-10V sau 1-10V (lampi cu balast pentru lumina fluorescenta, dimmere, termo-valve, servo motoare, elemente de masurare, dispozitive de reglare, etc..). 3M 4 AO Gama tensiunii de iesire poate fi ajustata in IDM DAC-04M in varianta cu 3-MODULE este proiectat in DINl EN PARAMETRII TEHNICI DAC-04M I E S I R I Iesire analogica / Curentul nominal 4x 0(1)-10 V / 10 ma Conectare C O M U N I C A R E Instalatia BUS: Indicatie transfer date: CIB LED galben CIB + CIB - S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC / 50 ma, from CIB Indiacrerea alimentarii dispozitivului: Un LED verde DAC-04M C O N E X I U N E A Borne de acces: max..5 mm /1.5 mm cu conector metalic C O N D I T I I D E O P E R A R E Temperatura de operare: C Temperatura de depozitare: C Gradul de protectie: dispozitiv IP0, IP40 in panou/ acoperit Categoria de supratensiune: III Gradul de poluare: Operation position: oricare Montaj: In panourile electrice pe sina DIN EN Design: 3-MODULE D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 5 x 65 mm Greutate: 10 g 0(1)-10 V 0(1)-10 V 0(1)-10 V 0(1)-10 V Fereastra din IDM 51

52 INSTALATII ELECTRICE INTELIGENTE Transmitator RF inels/usb flash drive RF inels/usb RF inels/usb RF inels/usb flash drive, formează o interfaţă de comunicare şi poarta de acces între unităţi, elemente de instalat în serverul de IMM Orice client IMM poate controla elemente din gama RF Control RF inels/usb si RFAP/USB sunt compatibile cu versiunile de actuatori compatibilei RF Touch si Oasis Comunicare bi-directionala - transmite comanda de executare a unei functii si, primeste informatii privind executarea comenzii PARAMETRII TEHNICI RF inels/usb: Putere: Interfata: Raza de actiune: Distanta minima fata de RF Touch: Frecventa: Indicator alimentare: Indicator transmisie RF: max. 1W USB 1.1 and higher, plug. A 100 m 1m 868 MHz LED verde LED Rosu Exemple de utilizare a RF inels/usb Prin conectarea RF inels/usb la serverul IMM, aveţi posibilitatea de a controla acţionarile sistemului de control RF prin intermediul ecranului Video-zona. Aveţi astfel comanda asupra functiilor de comutare, reglaj lumini, control încălzire sau actionare jaluzele. Totodata, detectoarele va ofera o imagine clară a întregii case. Deci, puteti încorpora orice element wireless al sistemului RF Control în sistemul INELS. CONDITII DE OPERATE Temperatura de operare: Temperatura de depozitare: Protectie: Gradul de contaminare: Pozitia de lucru: Instalare: C C IP30 oricare orice Client imm MARIME SI GREUTATE Dimensiuni: Greutate: x 85 x 15 mm 0 g Video-zona 1 Server imm RF inels/usb Client imm Video-zona Ethernet Server imm RF inels/usb 5

53 ELAN - IR Convertor Ethernet pentru coduri IR ELAN-IR Convertor de comanda de la reţeaua Ethernet la coduri IR permite înlocuirea tuturor controlorilor de IR şi le combina într-un singur controler Controlul se realizeaza cu ajutorul serverului IMM sau PC Opţiunea de programare de până la 100 de coduri IR Cele 3 iesiri permit controlul a până la trei dispozitive diferit Configurare are loc prin intermediul interfeţei web Suporta coduri IR intr-o gama de frecvente de la 0-455kHz PARAMETRII TEHNICI SENZOR DE INFRAROSU MOD DE PROGRAMARE Senzor infrarosu: sanzor infrarosu pentru determinarea codurilor IR Frecventa IR de comunicare: khz Distanta de programare: mai mult de 1 m Elan-IR-003: Exemple de utilizare a ELAN-IR IESIRI Iesire: Conectare: Indicator de iesire: Gama: 3 x transmitatori IR 3 x 3.5 conectori tip jack cu lungimea cablului de 1 sau 3 m 3 x LED-uri verzi de indicare IR1-IR3 mai mult de 1 metru de echipament COMUNICARE ETHERNET Video Audio Aer conditionat ETH indicator de stare de functionare: ETH indicator de comunicare: Interfata de comunicare: Adresa IP presetata: LED verde LED galben 10/100 Mbps (RJ45) TENSIUNEA DE ALIMENTARE Tensiunea de alimentare / nom. curent: Conectare: Indicator tensiune de alimentare: 10-7 V DC / 00 ma (conditii de joasa tensiune) conector jack Ø.1 mm LED verde Transmitator IR ALTELE Alte optiuni de alimentare: Indicatie: Buton de reset: Sursa de puter: conector USB-B LED galben stare USB resetare la valorile de baz 30 VAC / 1 V DC parte a tensiunii dispozitivului Server WEB CONDITII DE OPERATE Temperatura de operare: C Temperatura de depozitare: C Protectie: IP 30 Gradul de contaminare: Pozitia de lucru: orice Instalare: deschis Cutie de instalare: MARIME SI GREUTATE Dimensiuni: Model 90 x 5 x 65 mm Server imm Conectare Telecomanda giroscopica Greutate: 136 g Panou spate ELAN-IR LED-ul verde indica starea Panou frontal ELAN-IR Conector de alimentare 10-7 V/ 00 ma LED galben de stare USB indicator LED pentru comunicatii ethernet IR LEARN IR1I 1IR IR3 OUT STATUS OUT STATUS OUT STATUS RESET Selectia functiilor USB POWER ETHERNET buton de resetare Receptor Semnal infrarosu Iesire pentru transmitator IR conector USB B Indicator LED verde pentru tensiune Anzeige der Stromversorgung 53

54 INSTALATII ELECTRICE INTELIGENTE Unitate de control cu ecran tactil EST-/W, EST-/B, EST-/W/RGB, EST-/B/RGB EST-/W - pentru montaj in tencuiala Code EAN EST-/W (rama alba, rama intermediara alba, capac spate alb) EST-/W (rama neagra, rama intermediara gri inchis, capac spate gri inchis) EST-/W/RGB (rama alba, rama intermediara alba, capac spate alb) EST-/W/RGB (rama neagra, rama intermediara gri inchis, capac spate gri inchis) EST-/B - pentru montaj pe tencuiala Code EAN EST-/B (rama alba, rama intermediara alba) EST-/B (rama neagra, rama intermediara gri inchis) EST-/B/RGB (rama alba, rama intermediara alba) EST-/B/RGB (rama neagra, rama intermediara gri inchis) Ecranul EST-/RGB conţine programele de bază şi elementele de control cat şi butoanele pentru controlul surselor de lumina RGB. În butonul de configurare setari, aveţi posibilitatea să atribuiţi un simbol, o icoană din oferta prestabilită (48 de simboluri diferite) butoanelor individuale din meniul selectat. EST- dispune de un ecran color tactil de 3.5, cu un raport de prezentare de 4:3. Rezoluţia ecranului de bază este de 40 x 30, adâncimea de culoare 16.7 M. EST- are practic ecrane tactile de bază: un panou de butoane de control de control încălzire, EST-/RGB are, de asemenea, un ecran pentru controlul surselor de lumină RGB. Utilizand suprafeţa de scanare a ecranului tactil, puteţi controla butoanele configurate şi simbolurile de pe ecran printr-o uşoară atingere a degetului. Simboluri individuale de pe ecran atunci când sunt atinse se anima. Panoul de butoane poate fi configurat în meniul de setări, in functie de nevoie. Sunt disponibile patru modele de bază : x, x3, 3x4 3x3. Incălzirea poate fi controlata de pe ecran folosind simbolurile: + sau -, sau actionand roata virtual a de pe ecranul EST-, pentru reglarea, într-un interval de +/- 5 C, a temperaturii circuitului de încălzire selectat. Pe fiecare ecran de bază, există 4 indicatori în colţul din stânga sus, care pot indica starea oricarei intrari/ieşiri logice din sistem. În meniul de setări, puteţi defini limba meniului, economizorul de ecran, modul de somn, luminozitatea si, selecta ecranul implicit. Functia dispozitivului EST- este formata practic din mai multe unităţi funcţionale de bază de pe un bus CIB. Aceste functii includ IDRT-1, IM-140M, KEY-01, EST- RGB, precum şi ADC-40M. Cu toate acestea, nu toate elementele funcţionale ale acestor dispozitive de bază sunt pe deplin puse în aplicare în EST-. PARAMETRI TEHNICI ALIMENTARE ECRAN Tip: Raport prezentare: color TFT LCD 3:4 EST-/W Suprafata vizibila: 5.5 x 70 mm Iluminare fond: Activa Suprafata tactil sensibila: rezistiva, 4 fire Diagonala: Numar pixeli: Adancime de culoare: x M CIB+ 7 V DC CIB- ALIMENTARE Tensiune alimentare/ curent nominal: 7 V DC/ 150 ma CONECTARE Conectare: Sectiune cabluri conexiune: bloc terminal max..5 mm /1.5 mm cu gol EST-/B CIB+ 7 V DC CIB- CONDITII DE LUCRU Temperatura de lucru: C Temperatura depozitare: C Clasa de protectie: IP0 Clasa supravoltaj: II. Grad de poluare: Spatiu de lucru: oricare Montaj: in doza DIMENSIUNI SI GREUTATE Dimensiuni: 94 x 94 x 30 mm ASAMBLARE DISPOZITIV EST-/W - pe tencuiala EST-/B - in tencuiala capac de instalare doza de instalare rama intermediara rama dispozitiv de control capac spate rama intermediara rama dispozitiv de control 54

55 VARIATII ALE ECRANULUI DE BAZA PENTRU EST- EST-/RGB IN1 IN4 IN7 IN10 IN IN3 IN5 IN6 IN8 IN9 IN11 IN1 Reglare temperatura circuit incalzire Diminuare stralucire Iluminare in culori, bazat pe RGB Crestere stralucire Comutare iesire Iluminare in alb Programare Buton navigare intre ecrane BUTON AFISARE informatii despre dispozitiv Legenda: EST-=>meniu setari=>selectare design=>x=>intrare IN1-IN4 EST-=>meniu setari=>selectare design=>x3=>intrare IN1-IN6 EST-=>meniu setari=>selectare design=>3x3=>intrare IN1-IN9 EST-=>meniu setari=>selectare design=>3x4=>intrare IN1-IN1 Programarea funcţiilor de sistemului INELS pentru butoanele individuale de pe ecranul dispozitivului EST- se face la fel ca programarea altor intrări digitale, evenimentele din unitatea de IM-140M. Pe inputurile de date digitale, se pot utiliza doar parametrii A şi D. Nu este posibil ca pe aceste intrări sa se utilizeze şi distinge parametrul I - ieşire negata, cat şi parametrul B - de intrare echilibrata, precum şi ca parametru de intrare dublu echilibrat. Butoanele sunt identice la intrările binare ale unităţii IM-140M (a se vedea imagine config.). Butoanele pot fi configurate la fel ca de operatorul mural WSB, pentru ambele apasati scurt sau lung (>1,5s) Patru LED-uri colorate sunt conectate la intrarile digitale si, sunt pozitionate in coltul din stanga - sus al ecranului. Fiecare LED este controlabil si programabil separat. LED-ul verde este conectat la iesirile RE1; RE ale tastaturii KEY-01 din centrala. LED-ul galben este conectat la iesirile HAND si MAN ale IDRT din centrala ECRANUL DE CONTROL AL INCALZIRII Pe ecranul de control al incalzirii, este posibil a se regla temperatura circuitului de incalzire selectat cu o toleranta de +/-5C. Aceste butoane de reglaj al temperaturii circuitului de incalzire selectat sunt conectate la intrarea analoga, reglarea temperaturii unitatii IDRT-1 se face din centrala. Patru LED-uri colorate sunt conectate la iesirile digitale si, se gasesc in coltul din staga-sus al ecranului. Fiecare dintre cele 4 LED-uri colorate sunt programabile si controlabile separat. LED-urile verde, albastru, galben si rosu sunt conectate la iesirile ON, LED, HAND si MAN ale IDRT-1 din centrala ECRANUL DE CONTROL AL LAMPILOR RGB SI AL SURSELOR DE LUMINA Ecranul de baza al EST- RGB contine programele de baza si elementele de control si butoanele de control al surselor de lumina RGB. Acest ecran este conectat cu ADC-40M prin bus CIB. Functia ecranului de control RGB este programata asa incat acele elemente de culoare individuale R, G, si B sunt legate si simuleaza nivelul semnalului pentru intrarile 1 si 3 iar rezultatul intensitatii luminii este legate si simuleazala intrarea 4. Pentru simulare din ecranul RGB, pentru a deveni functional trebuie ca intrarile analoge individuale ale IDM sa fie programate in intervalul de 0-5V. Ecranul de control RGB este format din mai multe elemente şi butoane. - O apăsare lungă (atingere) pe ON/OFF controlează programarea centralui de componente RGB şi luminozitate lampă - ON/OFF. - Butoanele din jumătatea superioară a ecranului sunt pentru setarea luminozităţii lampii de la 0 la 100% în trepte de 5% (a se vedea indicatorul de luminozitate reglabilă în %). - Butoanle din jumătatea inferioară a ecranului sunt pentru stabilirea confortului de culoare RGB şi controlul accelerat al lampii. Butoanele au o funcţie de blocare. Când apăsaţi butonul iluminare alb, intrările analogice sunt setate automat la valoarea maximă a componentelor individuale de culoare, rezultatul care apare este o lumină albă,similar ca rezultatul la ieşirea sursei de lumina RGB atunci când aceste componente sunt amestecate. Apoi, pur şi simplu, a reglati intensitatea luminozitatatii la ieşire. Când apăsaţi (atingeti), butonul iluminare pe baza de culori RGB butonul deblochează în mod automat şi butonul programare iluminare pe baza de culori RGB este blocat. Acum, valorile intrărilor analogice ale componentelor individuale de culoare RGB sunt pre-programate, în conformitate cu pozitia cursorului în paleta de culori de pe scala ecranului EST- RGB. Patru LED-uri, care sunt conectate la iesirile digitale, se regasesc in coltul din stanga-sus a ecranului si, conexiunea lor cu iesirile este identica cu a butoanelor ecranului INFO ofera informatii despre dispozitiv si versiunea de firmware. Apasand pe butonul ajungeti in sectiunea programare a meniului, utilizat pentru editarea EST-. Simbolul va readuce la ecranul cu butoane. Ora sistemului este indicata in coltul din dreapta sus al ecranului. Timpul sistemului afisat esteconectat la unitatea KEY-01 in managerul dispozitivului. Toate intrarile si iesirile unitatii EST- pot fi liber programate si parametrizate folosind programul IDM. 55

56 INSTALATII ELECTRICE INTELIGENTE Ecrfan tactil itp-b 8.4 Ecran tactil cu montaj in tencuiala, 8,4 SVGA Rame si cutie de instalare incluse PARAMETRII TEHNICI Rezolutie: Ecran: Procesor: Dimensiuni cutie instalare 8,4 (LxH): 800 x 600 px 8.4, LED backlight Intel Atom N Ghz 5.3 cm x 0. cm itp-b (white frame) itp-b (grey frame) itp-b (black frame) Touchpanel itp-b 10. Ecran tactil cu montaj in tencuiala, 10, SVGA. Rama si cutie de instalare incluse. PARAMETRII TEHNICI Rezolutie: Ecran: Procesor: Dimensiuni cutie instalare 10. (LxH): 800 x 600 px 10., LED backlight Intel Atom N Ghz 30.3 cm x 0. cm itp-b (white frame) itp-b (grey frame) itp-b (black frame) Rama metalica pentru itp-b 8.4, itp-b 10. Rama metalica pentru itp-b 10,, culoare RAL 9006 Rama metalica pentru itp-b 8,4, culoare RAL 9006 Rama metalica pentru itp-b Rama metalica pentru itp-b

57 NOTE 57

58 INSTALATII ELECTRICE INTELIGENTE Grup de întrerupătoare de perete cu low-upstroke control WSB-0/E WSB-0/G WSB Intrerupatoarele de perete (linia) WSB sunt elemente de baza si cel mai des utilizate (senzori) in sistemele inels. Microintrerupatoarele incorporate ofera eleganta si permit un control usor. 1 TL TI ELEGANT 1 TL TI LOGUS 90 LED-uri indicatoare, de culori diferite, localizate in fiecare din pozitiile intrerupatorului, pot semnaliza starea echipamentelor controlate, si totodata starea oricarui sensor sau actuator din sistem. Intrerupatoarele sunt proiectate cu canale(wsb-0), 4 canale (WSB-40) si 8 canale (WSB-80). Toate versiunile au aceiasi dimensiune ca a unui intrerupator standard clasic (89x84 mm), in design Elegant si LOGUS 90 (cu exceptia WSB-80), pot fi combinate cu multiple rame ale diverselor dispozitive din linie. Fiecare controler este echipat cu senzor de temperatura. Mare avantaj comparativ cu intrerupatoarele standard / Butoanele salveaza spatiul si. permit un control confortabil. De exemplu in locul unei linii de 8 intrerupatore standard, utiliza un singur grup de intrerupatoare WSB-80. WSB-0/E WSB-0/G WSB-40/E 4 1 TL TI ELEGANT WSB-40/G 4 1 TL TI LOGUS 90 Fiecare buton (canal) poate controla orice actuator (aplicatie) si in sistem. De asemenea este posibil sa programam varietate de functii sau o functie globala (setarea functiilor) pentru fiecare buton. iti permite controlul mai multor aplicatii in acelasi timp. Fiecare buton (canal) poate avea diferite functii de control: a) Intrerupator de perete clasic: - butonul de sus DESCHIS, butonul de jos INCHIS b) Controler tip buton (releu de impuls): - prima apasare DESCHIS, a doua apasare INCHIS c) Dimmerul: - apasare scurta DESCHIS/INCHIS, d) Intrerupatorul cu timer: - ACTIV dupa apasarea butonului, INCHIDERE automata dupa timpul setat e) Setarea scenelor de iluminare de exemplu pentru a te uita la TV: - jaluzele jos - aprinde televizorul - lumina principala 30% din intensitatea maxima - aplicele 50% din intensitatea maxima WSB in design Elegant si LOGUS 90, proiectat pentru montarea in doza. Design specification on pictures: WSB-40/E WSB-40/G WSB-80/E Elegant: LOGUS 90 : rama rosu burgundia masca alba metalo-crom 8 1 TL TI ELEGANT Vedere laterala a uitatii WSB in design Elegant: WSB-80 nu sunt disponibile in designul LOGUS 90 WSB-80/E

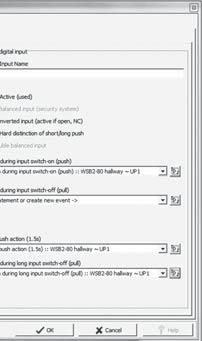

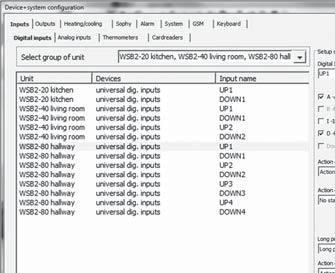

59 + - PARAMETRII TEHNICI I N T R A R I WSB-0 WSB-40 WSB-80 Masurarea temperaturii: DA, senzor de temperatura intern, NTC Scopul si acuratetea masurarii temperaturii: C ; 0.3 C din intervalul masurat Numarul butoanelor de controli: 4 8 Conectare O U T P U T S Indicatie: Numarul de iesiri: C O M U N I C A R E Instalatia BUS: two-cololed rosu (rosu, verde) 1 4 CIB Wall switch button WSB S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/5 ma, de la CIB BUS CIB+ CIB+ I CIB I CIB C O N E X I U N E A Borne de acces: mm C O N D I T I I D E O P E R A R E Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Montaj: C C IP 0 II. oricare in doza CIB CIB D I M E N S I U N I S I G R E U T A T E Elegant Dimensiuni: 84 x 89 x 30 mm Greutate: 68g 68g 70g Fereastra din IDM LOGUS 90 Dimensiuni: Greutate: 94 x 94 x 30 mm 60 g (fara rama) 59

60 + - INSTALATII ELECTRICE INTELIGENTE Cititor de carduri WMR-11 WMR-11/E 1 TL TI ELEGANT 1 RO/AC WMR-11/G 1 TL TI LOGUS 90 1 RO/AC Proiectat pentru citirea dispozitivelor electronice (carduri cu chip, chei electronice, etc.) Poate fi folosit pentru sistemul de securitate (incuiere/descuiere), pt. sistemul de acces (usi, porti, etc.) si pentru controlul aplicatiilor pornite (in functie de perimetrul dorit). WMR-11 supporta dispozitive RFID cu frecventa de 15 khz si cu CI de tip Unique 64 biti Ask Manchester. Dispune de butoane (SUS/JOS) cu aceleasi functii ca si WSB-0. LED-urile indicatoare pot semnaliza stare a aplicatiilor controlate in functie de modul programat. Iesirea releului are 8A si contacte ND fabricate din AgSnO, care pot comuta sau controla diverse aplicatiile. WMR-11 in design Elegant si LOGUS 90, este destinat montarii in doze. PARAMETRII TEHNICI WMR-11/E WMR-11/G Conectare I N T R A R I Masurarea temperaturii: Gama / acuratetea masurarii temperaturii: Numarul butoanelor de controli: DA, senzor de temperatura intern, NTC C; 0.3 C din intervalul masurat AC 30 V L N C I T I T O R D E C A R D U R I Tip: Carduri suportate: Tip CI: RFID 15 khz ± 6 khz ISO Card Unique Unique 64 Biti RF/64 ASK Manchester Door electromagnet I E S I R I Iesire: Indicatie: Iesire acustica: Tensiunea de comutare: Comutatorul de iesire: Curent de varf: Tensiunea de strapungere a izolatiei dintre iesirile releului si circ. interne: Curentul minim de comutatie: Frecventa de comutatie fara sarcina: Frecv. de comutatie sarc. nominala: Durata de viata mecanica: Durata de viata electrica AC1: 1x comutator 8A / AgSnO LED rosu, LED verde comutator piezoel. 30V AC/ 30V DC 000 VA/AC1; 40 W/DC 0 A/<3s 3.75 kv, In conformitate cu EN ma / 10V 300 min min -1 1 x x 10 5 CIB CIB Fereastra din IDM C O M U N I C A R E Instalatia BUS: CIB S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/50 ma, from CIB C O N E X I U N E A Transfer data: Retea: Temperatura de operare: Temperatura de depozitare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitia de operare Montaj: conectori terminali 0.5-1mm max..5 mm /1.5 mm cu cleme metalice C C IP0 II. oricare in cutie de instalare D I M E N S I U N I S I G R E U T A T E Dimensiuni: Greutate: Elegant LOGUS x 89 x 30 mm 94 x 94 x 30 mm 75 g 8 g (fara rama) 60

61 + - WTC-1 Controler multifunctional de temperatura WTC-1 poate fi utilizat ca unitate de masurare a temperaturii din camera si din pardoseala la fel de bine ca si pentru comutarea sistemului de incalzire. Este compus din: - butoane cu cursa scurta (SUS/JOS) - senzor de temperatura integrat pentru masurarea temperaturii camerei - intrare pentru senzor de temperatura extern TC/TZ - LED-uri indicatoare cu culori (la fel ca WSB) - releu de iesire de 16A cu contacte comutabile (libere) TL TI LOGUS 90 1 RO PARAMETRII TEHNICI I N T R A R I Masurarea interna a temperaturii: Gama de masurare: Acuratete: Masurarea temperaturii externe: Gama de masurare: Acuratete: Butoane de control: DA, senzor de temperatura intern NTC C 0.3 C din intervalul masurat DA, intrare pentru senzor de temp.tc/tz C 0.5 C din intervalul masurat L N WTC-1/G Conectare WTC-1/G I E S I R I Ieisre Indicatie: Tensiunea de comutare: Comutatorul de iesire Curent de varf: Tensiunea de strapungere a izolatiei dintre ieisire releu si circ. interne Curentul minim de comutare: Frecventa de comutatie fara sarcina: 100 min -1 Frecv. de comut. cu sarcina nominala: 6 min -1 Durata de viata mecanica: 3 x 10 7 Durata de viata electrica AC1: 0.7 x x comutator 16A / AgSnO LED rosu, LED verde 30V AC/ 30V DC 4000 VA/AC1; 384 W/DC 30 A/<3s 3.75 kv, In conformitate cu EN ma Senzor de temperatura intern C O M U N I C A R E Instalatia BUS: CIB CIB CIB Senzor de temperatura extern S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/50 ma, de la CIB Fereastra din IDM C O N E X I U N E A Circuit de date: Circuit de putere: conectori terminali 0.5-1mm conectori terminali max..5 mm / 1.5 mm cu cleme metalice Temperatura de operare: Temperatura de depozitare: Protection degree Controlul functiei echipamentului: C C IP0 dispozitiv de control a operatiilor Controlul constructiei disppzitivului: disp controlat individual Caract, operarii automate: Rezistenta la supratemperatura: Categoria antiblocare (imunitatea): Valoarea impulsului de tensiune: Categoria de supratensiune: Gradul de poluare: Pozitia de operare: Montaj: 1.B.E FR-0 Clasa.5 kv II. oricare in cutie de instalare D I M E N S I U N I S I G R E U T A T E LOGUS 90 Dimensiuni: Greutate: 94 x 94 x 30 mm 8 g (fara rama) I N T R A R I I E S I R I WTC-1 - DISPOZITIV UTILIZAT IN PARALEL V/V Senzor de temperatura intern: Senzor de temperatura extern: Butoane (INTRARI) SUS/JOS-: LED - rosu, verde: Contacte releu - 16A: DA NO - - YED NO

62 INSTALATII ELECTRICE INTELIGENTE Unitatea multifuncţională SOPHY/SOPHY-L 4DI/DC 1 TL TI ELEGANT Sophy/E, Sophy-L/E Unitatea multifunctionala Sophy include: Senzor de voce. Senzor de temperatura. Senzor de lumina (ambientala). Receptor (IR) semnale infrarosii. Transmitator (IR) de semnale infrarosii. butoane (SUS, JOS). 4 intrari binare. Difuzor pentru raspunsuri si mesaje vocale si sonore. Senzorul de voce nu este o parte SOPHY L. SOPHY/E SOPHY-L/E Control vocal Reprezinta topul confortului sistemului inels. Procesorul de voce integrat poate detecta pana la 64 de comenzi vocale. Masurarea temperaturii Senzorul de temperatura integrat masoara temperatura in locul dorit, Poate fi folosit pentru reglarea si controlul incalzirii si racirii. Sophy/G, Sophy-L/G Detectarea intensitatii luminii ambientale Senzorul integrat masoara intensitatea si pe baza informatiilor poate sa controleze automat luminile sau jaluzelele venetiene. 4DI/DC 1 TL TI LOGUS 90 Receptor (IR) semnale infrarosii Receptorul IR incorporat poate primi comenzi de la majoritatea telecomenzilor, care sunt utilizate pentru comanda electrocasnicelor din casa, care utilizeaza sintaxa de cod RCS. NEC, SRCS.LA fel ca un acccesoriu, putem folosi o telecomanda universala care poate fi folosita atata pt. sistemul inels cat si pentru alte electrice din casa. SOPHY/G SOPHY-L/G Transmitatorul de semnal intrarosu (IR) Transmitatorul de semnal infrarosu integrat permite transmiterea comenzilor si actioneaza un echipament de control la fel ca o telecomanda standard. Este necesara pozitionarea corecta a transmitatorului, pe aceeasi directie cu unitatea controlata. Intrerupatorul electronic In partea de sus si de jos a suprafetei de control (pe capacul frontal) sunt microintrerupatoare (ca si in controlerele WSB). Acestea pot controla diverse aparate conectate la sistem. 4 intrari universale Sophy permite conectarea a pana la 4 intrari fara potential de la echipamente externe (ex.: senzori PIR, butonul standard de comutatie, etc.) conectate la sistem. Fereastra din IDM Constructia modulului Sophy are aceeasi linie cu designul intrerupatoarele LOGUS 90 si ELEGANT, si de asemaena este conceput astfel incat sa fie montat intr-o doza de perete. 6

63 PARAMETRII TEHNICI Conectare I N T R A R I Intrare: Masurarea temperaturii: Gama de masura si acuratetea: Senzot de lumina: Sensibilitatea senzoruluii de lumina: Control vocal: Gama de frecvente: Sensibilitate vocala: Numarul de butoane de control: Indicarea functionarii: 4 x NO or NC against GND (-) DA, senzor de temperatura intern C; 0.3 C din intervalul masurat DA lx DA, SOPHY (SOPHY-L NO) 50 Hz - 16 khz 46 db LED rosu, LED verde GND C O M U N I C A R E Instalatia BUS: Receptor IR: Unghiul de detectie IR: Lungimea de unda a IR IR income IR transceiver: Raza de actiune IR: CIB DA ± 45 of spatial 950 nm de la 1 la 10m, utilizat de dispozitive DA pana la 10 m S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7V DC/60 ma, de la CIB CIB + CIB - C O N E X I U N E A Borne de acces: 0.5 mm - 1 mm C O N D I T I I D E O P E R A R E Temperatura de operare Temperatura de depozitare: Gradul de protectie: Categoria de supratensiune: Gradul de poluare: Pozitie de operare: Montaj: C C IP 0 II. oricare into wiring box D I M E N S I U N I S I G R E U T A T E Elegant Dimensiuni: Greutate SOPHY/E: Greutate SOPHY-L/E: 84 x 89 x 30 mm 9 g 75 g Fereastra din IDM LOGUS 90 Dimensiuni: Greutate SOPHY/G: Greutate SOPHY-L/G: 94 x 94 x 30 mm 84 g (fara rama) 68 g (fara rama) 63

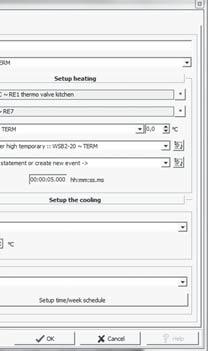

64 + - INSTALATII ELECTRICE INTELIGENTE Termoregulator analogic de camera IART TL TI/ROL ELEGANT Destinat reglarii temperaturii in camere. Temperatura preprogramata de IDM, se pot face corectii in gama: +3/-3 C Butoanele permit comutarea intre sisteme de incalzire/racire. Circuitul de incalzire/racire este atribuit termoregulatorului cu suportul IDM. Functii: Permite reglarea temperaturii in gama -3/+3 C (corectia se poate face in orice sens, aceasta inseamna ca poate fi utilizat oice mod). IART-1/E Conectare Butoane - comuta ON/OFF termoregulatorul, care comut circuitul de incalzire. Butonul mod de comutare: prima apasare - modul presetat (incalzire pana la crearea urmatorului program), a doua apasare - confort fortat (incalzirea care nu tine cont de timpul setat), a treia apasare - intoarcere la modul programabil. LED-ul nu lumineaza cand termoregulatorul este inchis, verde-regulatorul este pornit, portocaliu-incalzirea este pornita. LED -ul verde- modul presetat, rosu- incalzire fortata, nu lumineaza - program in functie de timp. PARAMETRII TEHNICI Analog room I N T R A R I Masurarea temperaturii: Gama/ Acuratetea masurarii temp.: Circuit de corectie a incalzirii/racirii: Control manual al circuitului de incalzire/racire: DA, senzor de temperatura intern, NTC C / 0.3 C din intervalul masurat ± 3 C x Butoane I E S I R I Indicarea starii circuitului de incalzire/ racire: x LED colorate (rosu, verde, orange) CIB CIB C O M U N I C A R E Instalatia BUS: CIB S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/0 ma, de la CIB BUS C O N E X I U N E A Borne de acces: mm C O N D I T I I D E O P E R A R E Temperatura de operare: C Gradul de protectie: IP 0 Categoria de supratensiune: II. Gradul de poluare: Pozitia de functionare: in cutie de instalare Montaj: Vertical, cu terminalele CIB in jos D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 5 x 65 mm Greutate: 75g 64

65 + - IDRT-1 Destinat pentru reglarea temperaturii in camera. Temperatura preprogramata de la IDM, poate fi corectata cu ajutorul butoanelor, de pe panoul frontal, in gama +3/-3 C. Termoregulator digital pentru camera IDRT-1/E 4 1 TL TI ELEGANT IDRT-1/G 4 1 TL TI ELEGANT LOGUS Display-ul impreuna cu cele 4 butoane permit setarea temperaturii dorite, si totodata permit schimbarea modului incalzire/racire. Senzorul de temperatura intern monitorizeaza temperatura ambientala. Circuitul de incalzire / racire este conectat la un regulator de temperatura cu suport IDM. Functii: Butoanele +/- servesc pentru corectia temperaturii in gama -3 C/+3 C (prin corectie se schimba totodata si timpul,adica toate modurile de incalzire). Butonul porneste/opreste reglarea temperaturii, iesire directa pentru controlul circuitului de incalzire programul de timp este activat). Butonul modul de comutare prima apasare activeaza modul prezent (incalzirea se va face dupa programul prestabilit). - a doua apasare activeaza incalzirea fortata (confort fara respectarea orarului prestabilit). - a treia apasare - intoarcere la programul initial (incalzire dupa orarul prestabilit). PARAMETRII TEHNICI I N T R A R I Masurarea temperaturii: DA, senzor de temperatura intern NTC Gama/ Acuratetea masurarii temperaturii: C / 0.3 C din intervalul masurat Circuit de corectie a incalzirii/racirii ± 3 C Control manual al circuitelor de incalzire/ racire: 4x Butoane EAN-Code IDRT-1/E Conectare IDRT-1/G C O M U N I C A R E Installation BUS Ecran: Iluminare ecran: CIB ecran cu simboluri DA S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 7 V DC/0 ma C O N E X I U N E A Borne de acces: mm CIB CIB C O N D I T I I D E O P E R A R E Temperatura de operare: C Gradul de protectie: IP 0 Categoria de supratensiune: II. Gradul de poluare: Pozitia de functionare: Verticala, cu terminalele CIB in jos Montaj: in doza D I M E N S I U N I S I G R E U T A T E Dimensiuni: 90 x 5 x 65 mm Greutate: 8 g 65

66 INSTALATII ELECTRICE INTELIGENTE Client imm/dvd_50 Client imm/dvd_1000 Player-ul din Video-zona Player din zona video permite să lucreze în toate funcţiile sistemului prin cablu TV PARAMETRII TEHNICI Client imm/dvd_ Client imm/dvd_ Alimentare: Video: Ieşire audio: Dimensiuni (W x H x D): Culoare: Spatiu stocare Pentru mai multe informaţii: Client imm/dvd_50 Client imm/dvd_1000 AC 30 V HDMI/VGA analog / optică, DVD, 6 USB, Ethernet XG 80 x 64 x 95 mm negru / argintiu 50 GB 1000 GB Alimentare incorporata, ventilator Client imm/50 Player-ul din Video-zona Client imm cu unitate CD/DVD. Elegant si functionare silentioasa. PARAMETRII TEHNICI Client imm/ Alimentare: Dimensiuni (W x H x D): culoare: Spatiu de stocare Adaptor 30 V 60 x 190 x 30 mm negru / argintiu 50 GB 66

67 ACCESORIILE INELS RECOMANDATE IN LISTA DE PRETURI INELS recomandate accesorii pot fi găsite in numarul curent al listei de preţuri. ZONA AUDIO - SQUEEZE BOX STAŢIE METEOROLOGICĂ - CAMERE PENTRU EXTERIOR, INTERIOR, DE INTERIOR, CU SUNET, INTERN PTZ RECEPTOR SATELIT CONVERTOARE ANTENA PARABOLICA COMUTAŢIE DETECTOARE: - USI, FERESTRE, DETECTOR DE MISCARE, DETECTOR DE MISCARE, DE SPARGERE A GEAMULUI, DETECTOR MAGNETIC, DETECTOR DE INCENDIU, SIRENE (PENTRU EXTERIOR ŞI INTERIOR) KEY- 01, CONTROLUL TASTATURA AL SISTEMULUI DE SECURITATE SA-14/7, SA-14/18, ACUMULATOR TERMOVALVA ELECTRICA AA 0-10 V ALPHA, ALPHA V AA 030, AA ALPHA 4 V SENZORI DE TEMPERATURĂ TC, TZ BALAST DIMABIL, DIMLL PROTECTOR DE DATE DTNVEM 1/CIB 67

68 INSTALATII ELECTRICE INTELIGENTE Software itp-b Basic Software itp-b Basic Software itp-b Multimedia Software itp-b Multimedia Software itp-b Full Control Software itp-b Full Control Licence inels Mobile Licence inels Mobile APLICATII Aplicatie pentru tabletele care suporta Android. Permite controlul tuturor dispozitivelor inels la fel ca si itp-t Basic + Multimedia (imm) si controlul camerelor video (IP) Aplicatie pentru tabletele care suporta Android. Permite controlul tuturor dispozitivelor inels Aplicatie pentru controlul instalarii inels, licenta pentru iphone, ipad, ipod, Windows (XP/7) Aplicatie pentru controlul inels prin intermediul tabletei sau a telefonului inteligent Pret Pret Full Control Multimedia Basic Unitati de control pentru instalarea bus Controlul si conectarea camerelor IP Control Multimedia (imm) siehe Preisliste siehe Preisliste siehe Preisliste control inteligent al aerului conditionat (AC, HVAC) siehe Preisliste Echipamente suportate Tablete si telefoane cu sistem de operare minim Android.: - Samsung Galaxy SII - Samsung Tab 10.1, Acer Iconia tab 500 Aplicatii cu sistem de operare ios: - ipad - iphone Licenta demo pentru download Slim IP Door phone 0C Interfon cu IP versiune subtire Video-telefonul IPDPS este alimentat de la sursa de alimentare de 1V, care poate fi folosita si la alimentarea zavorului de la uşă. Prin proprietăţile sale aduce cu un difuzor. Principalele caracteristici sunt posibilitatea de a deschide uşi şi programarea usoara prin interfaţa web. Modulul principal al video-telefonului este livrat cu unul sau două butoane, cu sau fără cameră color. Slim IP Door Phone 0C

69 KEY-01 Tastatura de control KEY-01 este destinata controlului sistemului de securitate al cladirii, monitorizarii circuitului de incalzire si a luminilor. x 4 taste KEY-01 care pot fi conectate la magistrala bus in acelasi timp. Displayul incorporat afiseaza informatii compacte despre starea sistemului de securitate si a circuitului de incalzire. Tastatura este echipata cu cititor de carduri cu banda magnetica, care pot fi folosite pentru accesul in zonele securizate, la fel ca si codul de acces. KEY Conectare PARAMETRII TEHNICI C O M U N I C A R E Instalatia BUS: CIB E C R A N Numarul de simboluri: Tehnologia ectanului: Marimea ecranului: Dimensiunea fontului: Iluminare ecran: Coduri de control: Numarul de incercari pt. cod: x 4 simboluri COB 80 x 0.4 mm 4.07 x 7.76 mm activa intre 4 si 8 simboluri ajustabil CIB + CIB - C A R D R E A D E R ( K E Y / R ) Tip: RFID 15 khz ± 6 khz Carduri suportate: ISO Card Unique IC Tip: Unique 64 Biti RF/64 ASK Manchester S U R S A D E A L I M E N T A R E Tens. de alimentare/curent. nominal: 4 V DC/80 ma, de la CIB BUS C O N E X I U N E A Borne de acces: 1 mm C O N D I T I I D E O P E R A R E Clasa de mediu: II. temperatura de functiionare: C Gradul de protectie: IP 40 Pozitia de operare: oricare Montaj: pe o suprafata plata D I M E N S I U N I S I G R E U T A T E Dimensiuni: 145 x 1 x 9 mm Greutate: 3 g CIB + CIB - Structura meniului tastaturii ora / date curenta alarma + starea zonelor logare -selectarea grupului (zonei) permise -starea grupului -alarma ON -alarma OFF -restartare -securizeaza tot ceea ce este permis -desecurizeaza tot ce este permis -delogarea utilizatorului incalzirea - selectia circuitului -modul curent -temperatura curenta -setari minime -anulare setari -setari normale -setarea gradului de confort -crearea de presetari (incalzire pan ala timpul stabilit) -setari tenporare ale incalzirii (1h) -controlul in functie de orarul stabilit ON 69

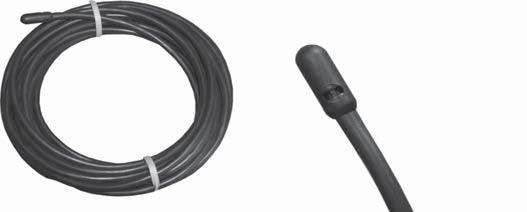

70 INSTALATII ELECTRICE INTELIGENTE Senzori de temperatură TC, TZ Senzorii de temperatură TC şi TZ sunt utilizaţi pentru determinarea schimbărilor de temperatuară.. Senzorii termici sunt făcuţi din NTC şi sigilaţi într-o cămaşă metalică împreună cu un material adeziv termoconductiv. Protecţie împotriva perturbaţiilor electrice în conformitate cu cerinţele dublei izolaţii. Contact termic între termistor şi mediul înconjurător. Senzorul TZ este potrivit pentru temperaturi extreme. Două tipuri de senzori de temperatură: - Cablul de conectare al senzorului TC este realizat din conductor CYSY Dx0,5mm cu izolaţie din PVC. - Cablul de legătură al senzorului TZ este de tipul VO3SS-F Dx0,5mm cu izolaţie siliconică. - Dimensiunile senzorului TC Dimensiunile senzorului TZ - TC-0-5 g - TZ-0-4,5 g - TC g - TZ g - TC-6-13 g - TZ-6-16 g - TC g - TZ g Diagrama încălzirii senzorului de la temperatura aerului Temperatură (ºC) :00 0:53 05:46 08:38 11:31 14:4 17:17 0 mm s t [min] PVC reacţia la temperatura aerului în intervalul.5ºc - 58ºC Silicon reacţia la temperatura aerului în intervalul.5ºc ºC Senzori de temperatură pentru domeniul O C TC-0 - senzor conectat direct la terminale (lungime 100mm) TC-3 - senzor cu cablu de 3m TC-6 - senzor cu cablu de 6m TC-1 - senzor cu cablu de 1m Diagrama senzorului TC PVC Domeniul: Elementul sensibil: t65 în aer / în apă t95 în aer / în apă Mater. izolator al cablului: Mater. carcasei senzorului Gradul de protecţie Temperatura (ºC) mm TC TZ Senzori de temperatură pentru domeniul ºC TZ-0 - senzor conectat direct la terminale TZ-3 - senzor cu cablu de 3m TZ-6 - senzor cu cablu de 6m TZ-1 - senzor cu cablu de 1m Diagrama senzorului TZ C NTC 1K 5 % 9 s / 3 s 306 s / 56 s PVC with higher thermal immunity PVC with higher thermal immunity IP 67 y C NTC 1K 5 % 6 s / 8 s 16 s / 3 s silicone nicel-couted copper IP 67 t65 (95): timpul in care senzorul este racit la 65 (95)% din temperatura ambientala in care se afla montat. Rezistenţa senzorului (kω) 8. mm 6. mm Imaginea senzorului TC-3 Imaginea senzorului TZ-3 70

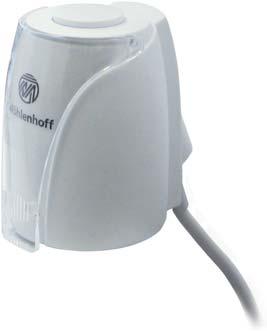

71 ALPHA AA 0-10 V ALPHA AA 30 V ALPHA AA 4 V Termovalva electrica im System RF Control und inels zur Heizungsregelung wird der wärmeregelnde Antrieb ALPHA AA verwendet: - ALPHA AA 0-10 V in Verbindung mit den DAC-Einheiten - ALPHA AA 30 V und ALPHA AA 4 V mit beliebigem Schaltaktor des Systems ALPHA AA 0-10 V: arbeitet in der Betriebsart der stufenlosen Regelung mit der Steuerspannung 0-10 V. Das thermoelektronische Funktionsprinzip erfüllt die Anforderungen: - des genauen Regelverhaltens - der langen Lebensdauer - des geräuschlosen Betriebs ALPHA AA 30 V und ALPHA AA 4 V: arbeiten in der Betriebsart geöffnet / geschlossen. Hauptmerkmale: - leiser Betrieb - Ausführung: ohne Spannung geöffnet / ohne Spannung geschlossen - optische Anzeige der Ventilstellung EAN-Code Alpha AA 0-10 V Alpha AA 30V, NC Alpha AA 30V, NO Alpha AA 4V, NC Alpha AA 4V, NO Verwendung: Thermoelektrischer Antrieb ALPHA AA ist für zonale oder individuelle Regelung mit hohen Differenzdrucken für alle Ventile mit Temperaturregler vorgesehen. Die Regelung der Ventile mit Temperaturregler bei der Boden-, Heizkörper- und Konvektorheizung. ALPHA AA 0-10 V mit eingebauter Innenelektronik für stufenlose (proportionale) Steuerung der Ventile mit Temperaturregler. Vorteile: - stufenlose (proportionale) Hubbewegung - für schnelle Heizung geeignet TECHNISCHE PARAMETER Betriebsspannung: 4 V DC oder 4 V AC 50/60 Hz 30 V, 50/60 Hz 4 V, 50/60 Hz Betriebsanschlussleistung: 1.5 W / 300 ma auf max Min. 1.8 W / 300 ma für max. Min. 1.8 W / 50 ma auf max Min. Steuerspannung auf dem Eingang: 0-10 V DC - - Einstellung: 4 mm 4 mm 4 mm Schutzklasse: IP 54/II IP 54/II IP 54/II Leiter: 3 x 0. mm x 0.75 mm x 0.75 mm Mittlere Stellzeit: 30 s/mm - - Stellkraft: 100 N ±5 % 100 N ±5 % 100 N ±5 % Kabellänge: 1 m 1 m 1 m Farbe: weiß RAL 9003 weiß RAL 9003 weiß RAL 9003 Abmessungen (H x B x T) x 44 x 64 mm x 44 x 61 mm x 44 x 61 mm 71

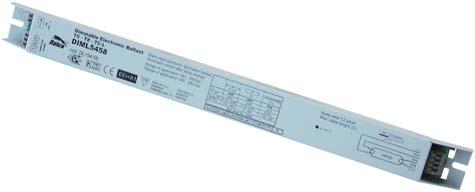

72 INSTALATII ELECTRICE INTELIGENTE Ballast dimmabil DIML DIML DIML Ballastul dimmabil DIML este utilizat pentru reglarea luminozităţii lămpilor fluorescente cu tuburi T8 (diametru 6 mm). În cazul în care acest balast nu este deja instalat de producătorul corpului luminos, atunci se poate monta separat în acesta. Este posibilă şi înlocuirea balastului original cu acest balast dimabil. Avantajul (cu excepţia funcţiei de dimmare) este aşa numita -pornire lentă însemnând pornirea graduală. Aceasta măreşte durata de viaţă a sursei de lumină. Balastul dimmabil este controlat prin semnal de 1-10 V şi este conectat la bus-ul sistemului inels prin convertoarele DAC -04M, DAC -04B, LBC -0M. Se poate livra în patru versiuni în funcţie de ieşirea corpului de iluminat utilizat (tipul tubului fluorescent) a se vedea tabelul cu parametrii tehnici. CONEXIUNEA CIB + CIB - Masurarea Stmívání intensitatii osvětlení: luminii: LBC-0M PE PE Activarea Zapnutí/vypnutí / Dezactivarea osvětlení: iluminatului LBC-0M H L DC V 0 V - 40 V DIML 1840 DIML 5458 Masurarea intensitatii Stmívání luminii: LBC-0M osvětlení: LBC-0M PE Activarea / Dezactivarea PE Zapnutí/vypnutí iluminatului osvětlení: LBC-0M H L DC V 0 V - 40 V DIML 18 DIML (1)-10 0(1)-10 PARAMETRII TEHNICI AC 30 V Article ta c tc c Code DIML ,103 0,130 0,147 0,174 0,093 0,133 0,153 0,03 0,090 0,10 0,155 0,16 0,178 0,17 0,10 1x T8 5 T8 30 T8 36 T8 18 TC-L 4 TC-L 36 TC-L 40 TC-L 18 TC-F 4 TC-F 36 TC-F 4 T5 39 T5 FC-T5C 40 FC-T5C , , ,5 1, DL ,175 0,160 0,160 x T8 18 TC-L 18 TC-F 5T8 16 0, ,60 0, T8 36 T DIML ,10 0,75 0,355 0,18 0,80 0,10 0,350 0,10 0,303 4 TC-L 36 TC-L 40 TC-L 4 TC-F 36 TC-F 4 T5 39 T5 FC-T5C 40 FC-T5C , , ,5 1, DL4-40 7

73 DTNVEM 1/CIB Protector de date Dispozitiv de prevenire a supratensiunilor (SPD) in conformitate cu ČSN EN (categoria A,B,C,C3,D1) destinat protectiei sistemului CIB (Foxtrot, inels) impotriva supratensiunilor si trasnetelor. Se recomanda a fi montat inainte intrarii conductoarelor in cladire apoi in apropierea LPZ (in conformitate cu EN 6305) si langa dispozitivul protejat. Distanta dintre echipamentul de protectie si dispozitivul protejat nu trebuie sa fie mai mare de 10 metri. DTNVEM 1/CIB este construit de la inceput ca un dispozitiv interschimbabil,care are propria protectie. Baza este conectata permanent si in caz de revizie sau distrugere, poate fi manipulat doar cu un modul de schimb. Protectia este proiectata pentru un curent permanent max. de 0,5A. In timpul proiectarii aplicatiei este necesar sa se asigure limita maxima. PARAMETRII TEHNICI Categoria SPD conform ČSN EN : A,B, C, C3, D1 Tensiune a nominala de operare: U n 4V DC Tensiunea max. de operare permanenta: U c 36V DC Curentul max. permanent: Numarul de perechi de protectii: I N 0,5A DC 1 Sistemul SPD pentru CIB (Foxtrot / inels): DTNVEM 1 / CIB Curentul de intrare Iimp (10/350): I imp,5ka / vodič Curentul maxim Imax (8/0): I max 10kA / vodič Curentul maxim nominal In (8/0): I n 1kA / vodič Timpul de raspuns: Temperatura de operare: Profilul recomandat pentru conectare:: A <30 ns C,5 mm Tip montaj: Gradul de protectie: panou el. pe sina DIN 35mm IP0 DTNVEM 1/CIB Schema interna de conexiune a modulului DTNVEM 1/CIB este conectat cu iesire catre dispozitivul protejat Input Iesire Tub cu gaz inert diode impedanta de limitare Tipuri de conexiuni pentru protectia DTNVEM 1/CIB Vstup Intrare Výstup Iesire Intrare Vstup Iesire Výstup 73

74 INSTALATII ELECTRICE INTELIGENTE Sarcinile contactate JA-0B; SA-0B; SA-1M; WMR-11 Tipul sarcinii cos φ 0.95 M M AC1 AC AC3 AC5a necompensata AC5a compensata HAL.30V AC5b AC6a AC7b AC1 mat. contactelor AgSnO contacte 8A 50 V / 8 A 50 V /.5 A 50 V / 1.5 A 30 V / 1.5 A (345 VA) cap. max.pt compensare C=14uF 50 W 50 V / 4 A 50 V / 1 A 50 V / 1 A Tip sarcina AC13 AC14 K M M AC15 DC1 DC3 DC5 DC1 DC13 DC14 mat. contactelor AgSnO contacte 8A x 50 V / 3 A 50 V / 3 A 4 V / 8 A 4 V / 3 A 4 V / A 4 V / 8 A 4 V / 1 A x LBC-0M; SA-01B; SA-0M; SA-04M; WTC-1 Tipul sarcinii cos φ 0.95 M M AC1 AC AC3 AC5a necompensata AC5a compensata HAL.30V AC5b AC6a AC7b AC1 mat. contactelor AgSnO contacte 16A 50 V / 16 A 50 V / 5 A 50 V / 3 A 30 V / 3 A (690 VA) cap. max.pt compensare C=14uF W x 50 V / 3 A 50 V / 10 A Tip sarcina AC13 AC14 K M M AC15 DC1 DC3 DC5 DC1 DC13 DC14 mat. contactelor AgSnO contacte 16A 50 V / 6 A 50 V / 6 A 50 V / 6 A 4 V / 16 A 4 V / 6 A 4 V / 4 A 4 V / 16 A 4 V / A 4 V / A SA-0B/Ni Tipul sarcinii cos φ 0.95 M M AC1 AC AC3 AC5a necompensata AC5a compensata HAL.30V AC5b AC6a AC7b AC1 mat. contacte AgNi * contacte 8A 50 V / 8 A 50 V /.5 A 50 V / 1.5 A 30 V / 1.5 A (345 VA) x 400 W x 50 V / 1.5 A 50 V / 5 A Tip sarcina AC13 AC14 K M M AC15 DC1 DC3 DC5 DC1 DC13 DC14 mat. contacte AgNi * contacte 8A 50 V / 3 A 50 V / 3 A 50 V / 3 A 4 V / 8 A 4 V / 3 A 4 V / A 4 V / 8 A 4 V / 1 A 4 V / 1 A SA-01B/Ni; SA-0M/Ni; SA-04M/Ni Tipul sarcinii cos φ 0.95 M M HAL.30V AC1 AC AC3 AC5a necompensata AC5a compensata AC5b AC6a AC7b AC1 mat. contacteagni * contacte16a 50 V / 16 A 50 V / 5 A 50 V / 3 A 30 V / 3 A (690 VA) x 800 W x 50 V / 3 A 50 V / 10 A Tip sarcina AC13 AC14 K M M AC15 DC1 DC3 DC5 DC1 DC13 DC14 mat. contacte AgNi * contact 16A 50 V / 6 A 50 V / 6 A 50 V / 6 A 4 V / 16 A 4 V / 6 A 4 V / 4 A 4 V / 16 A 4 V / A 4 V / A HC-01B/ AC Tipul sarcinii cos φ 0.95 M M AC1 AC AC3 HAL.30V AC5b AC7b AC1 AC13 AC14 K AC15 AC solid state 50 V / 0.15 A 50 V / 0.1 A 50 V / 0.1 A 40 W 50 V / 0.1 A 50 V / 0.1 A 50 V / 0.1 A 50 V / 0.1 A 50 V / 0.1 A HC-01B/ DC Tip sarcina DC1 M DC3 M DC5 DC1 DC13 DC14 Power SIP Relay 15 W 10 W 10 W 15 W 10 W 10 W Simbolurile au un caracteri informativ. * Pentru produsele cu contactele realizata din AgNi se va plati o taxa suplimentara. 74

75 lamp, halogen light lo w-volta ge el.bulbs 1-4v wound transform ers lo w-volta ge el.bulbs 1-4v electronic transform ers lămpi led ekonomic fluores steuerung SARCINA 30 V AC R L C în funcţie de reţeaua electrică în funcţie de reţeaua electrică grafic descendent grafic ascendent LM-11B x x DA-M x x DIM-6 x x SARCINA MINIMA SARCINA MINIMA CONTACTE RELEU mv V/mA CONTACTE RELEU mv V/mA AgSnO /100 AgNi 300 5/10 Explicatie Becuri electrice: becuri electrice, lampi cu halogen (R) Explicatie Contact: contact - contact de control al diferitelor dispozitive R, L, C Dimer cu diferite sarcini: R - resistiva, L - inductiva, C - capacitiva Buton: buton de control Lumini florescente: lampi florescente necompensate Modul de control modul de control analogic 0-10 V Lumini florescente: lampi florescente compensate in serie Motor 10 Lumini florescente: lampi florescente compensate in paralel AC1 Sarcina neinductiva sau putin inductiva rezistente electrice Lumini florescente: lumini florescente economice AC3 Motor cu rotorul in scurtcircuit, comutarea motoarelor in timpul functionarii lor Balaste electronic pentru lampi florescente AC15 Managementul sarcinilor electromagnetice de CA Sarcini inductive (transformatoare): (L) TRAFO feromagnerice si toroidale pentru lampi cu diferite tensiuni. DC1 Sarcina neinductiva sau putin inductiva rezistente electrice 75

76 EXTENSIA MULTIMEDIA LEGEND: Reglarea incalzirii Elemente de comutare Controlul luminilor Media Controlul obloanelor itp-b TELEVIZORUL Datorită imaginilor foarte clare oferite de ecranul televizorului, puteti urmari exact ceea ce se întâmplă în interiorul şi în afara casei dumneavoastră. Doar instalati camerele video si conectati-le la sistem. Ecranul sensibil la atingere Acesta este o completare la sistemul INELS, care, prin design-ul elegant face să se potrivească foarte bine în casa ta. Acesta poate fi plasat oriunde doriţi, chiar şi în baie. Panourile sunt proiectate te pentru a fi instalate pe perete. TV Client imm Client imm Va permite controlul tuturor functiilor INELS prin intermediul TV. Foarte elegant, design atragator. Capacitate de stocare 50 GB Client imm Squeezebox - Zona Audio Datorita dimensiunilor sale reduse, puteţi plasa Audiozone conectat la sistem şi depozitul de date principal, practic oriunde. Deci, ştiţi repede unde sa găsiti muzica favorita stocată în condiţii de siguranţă. SATELLIT SATELIT Despre receptor de satelit vă puteţi conecta pana la 4 canale prin satelit Camera video pentru interior Das System unterstützt Anschluss, Anzeige und Bedienung der IP-Kameras einschl. PTZ (Bedienung der Position, Bildvergrößerung, Aufnahme...) 76

77 Telecomanda giroscopica Aceasta telecomanda giroscopic este deosebita, si este un accesoriu elegant pentru sistemul INELS. Este o combinaţie confortabilă de avantaje oferite de o telecomanda clasic şi un mouse de calculator şi are o formă perfect ergonomica. GYRO MAUS iphone/smart Phone Un control facil al sistemului de automatizare al casei prin iphone sau Smart phone iphone Ecrfan tactil Aveţi posibilitatea de a controla de iluminat, de încălzire, jaluzele, camere video şi multimedia (muzică, film, televiziune, fotografie), prin intermediul Wi-Fi. itp-t Interfon Interfon cu IP versiune subtire Un sistem de comunicatie ce asigura transmisia simultana video si voce! Camera ROUTER Cu atingere Tablet PC, aveţi posibilitatea de a controla de iluminat, de încălzire, obloane, camere, şi multimedia (muzică, film, TV, foto), în gospodăria dvs. pe conexiunea WiFi. ROUTER 77
