Návod pro integraci automatizací INELS2 a FOXTROT k systému Control4

Transkript

1 Návod pro integraci automatizací INELS2 a FOXTROT k systému Control4 Návod pro integraci automatizací INELS2 a FOXTROT k systému Control Název a verze ovladače... 1 Možné aplikace... 3 Možnosti ovladače... 3 Postup... 4 Konfgurace prvků INELS2/FOXTROT v programu IDM... 4 Export konfguračního souboru prvků INELS2/FOXTROT z programu IDM... 5 Konfgurace a uložení exportu do integračního modulu INELS2/FOXTROT... 6 Přidání ovladače v Composeru Pro... 6 Konfgurace ovladače v Composeru Pro... 7 Stmívané světlo... 9 Spínané světlo... 9 Digitální výstup relé... 9 Digitální vstup kontakt... 9 Snímání teploty... 9 Snímání hodnoty analogového vstupu... 9 Práce s analogovým výstupem... 9 Reakce na stisk tlačítka... 9 Spuštění akce přednastavené v systému INELS a specifkované jejím jménem Seznam chybových hlášení Diagnostický režim ovladače Ovladač spínaného světla Generic switching light Ovladač stmívaného světla Generic dimming light Ovladač tlačítka Generic button Ovladač termostatu Inels Thermostat... 15

2 Název a verze ovladače Device type Název Creator Created Date (verze) Others INELS CU2/FOXTROT YATUN 03/26/ :00 AM Název souboru ovladače: automation_ip_inels2_foxtrot.c4i

3 Úvod Ovladač je určen pro připojení inteligentní elektroinstalace INELS (řídící jednotka CU2-01M) nebo Foxtrot k systému automatizace domácnosti a řízení A/V techniky Control4. Ovladač umožňuje začlenění prvků systému INELS/FOXTROT (spínačů, stmívačů, tlačítek ) do systému Control4. Systém Control4 pak umožňuje vizualizaci spínačů, stmívačů a tlačítek systému INELS, jejich ovládání pomocí dálkových ovladačů přes TV, z dotykových panelů využití pro realizaci vyšších automatizačních funkcí. K systému Control4 lze připojit více řídících jednotek CU2-01M či FOXTROT, každá jednotka vyžaduje svůj integrační modul a vlastní ovladač ve stromu seznamu zařízení v projektu v programu Composer Pro. V případě rozsáhlé instalace s více jednotkami CU2-01M nebo FOXTROT je možné dodat integrační modul, který umožňuje komunikaci s více jednotkami. Není omezen počet připojených podřízených prvků systému INELS k řídící jednotce Control4, omezení počtu použitých prvků je dáno pouze vlastnostmi systému INELS či FOXTROT. Možné aplikace Úplná integrace systému elektroinstalace do systému automatizace domácnosti a A/V techniky Ekonomické doplnění ovládání a vizualizace stavů prvků elektroinstalace INELS Spínání ovládacích kontaktů žaluzií a ovládání osvětlení dálkovým ovladačem, z dotykových panelů Integrace a synchronizace světelných a audiovizuálních scén Integrace a synchronizace světelných a audiovizuálních scén Návaznost akcí systému INELS či FOXTROT na činnost A/V techniky, kamer, zabezpečovacího systému, apod. Ovládání topných zón dálkovým ovladačem, z dotykových panelů, pomocí SMS či přes internet Informování uživatelů o stavu systému a možnost ovládat světla, automatizaci, topení, zabezpečovací systém a kamery pomocí SMS zpráv a ů a přes elegantní www stránky (aplikace Možnosti ovladače Zpracování/vyhodnocení stisku tlačítka Zapnutí/vypnutí výstupních relé a detekce změny jejich stavu Zpracování/vyhodnocení vstupních kontaktů Řízení jasu stmívačů Načtení teplot signalizováno při změně o více než 0,01 C Ovládání termostatu Spuštění akce defnované v systému INELS nebo FOXTROT Upozornění na chyby komunikace Načítání analogových hodnot Zápis analogových hodnot (pomocí Connection + generic button) (pomocí Connection) (pomocí Connection) (pomocí Connection + generic dimmer) (pomocí Connection) (pomocí Connection + thermostat) (pomocí Action + Command) (jako Event + řetězcové proměnné) (pomocí Event + proměnné) (pomocí Event + proměnné)

4 Připojení INELS2 / FOXTROT ke Control4 Postup 1. Konfgurace prvků INELS pomocí IDM včetně nastavení pojmenování pro vizualizaci. 2. Export konfguračního souboru z programu IDM (*.pub). 3. Připojení integračního modulu INELS2/FOXTROT CI do stejné sítě jako je Control4 a CU2-01M či FOXTROT. a) Integrační modul nabíhá do plného provozu zhruba 5 minut. Volitelně je možné pro diagnostiku připojit monitor přes D-SUB konektor nebo se přihlásit přes ssh. b) Integrační modul získává IP adresu z DHCP. Je nutné mu na routeru nastavit statickou IP adresu (funkce Make Static). 4. Konfgurace integračního modulu INELS2/FOXTROT CI pomocí webového rozhraní. a) Nastavení IP adresy a komunikačního portu na řídící jednotku CU2-01M nebo FOXTROT. b) Vložení obsahu exportovaného konfguračního souboru z IDM do webového rozhraní integračního modulu. 5. Přidání ovladače INELS2 / FOXTROT CI do projektu v Composeru Pro. 6. Propojení Connections a další konfgurace prvků. 7. Reakce na události v Programmingu. Konfgurace prvků INELS2/FOXTROT v programu IDM Při komunikaci se systémem INELS používá systém Control4 pro identifkaci jednotlivých vstupů, výstupů, relé, tlačítek a akcí systému INELS jejich pojmenování/alias který se zapisuje ke každému prvku v konfguračním programu IDM do pole Pojmenování/alias v sekci Vizualizace v okně položky menu Správce jednotek/zařízení (viz dále uvedené okno s příkladem). V systému Control4 (a programu Composer Pro) jsou dostupné pouze prvky, které dodržují jmennou konvenci (pojmenování) dle níže uvedených vzorů. Prvky jinak pojmenované nejsou v systému Control4 k dispozici. První část pojmenování/alias musí být tvořena následujícím úvodním textem, za kterým následuje podtržítko a po něm libovolný popis prvku (možno pouze písmena, čísla a _). Tj. např. : yatun_light_svetlo12_hala Poznámka Jména prvků mohou obsahovat pouze malá písmena (a-z), číslice (0-9) a podtržítka (_). NESMÍ OBSAHOVAT ZNAKY S DIAKRITIKOU, VELKÁ PÍSMENA, MEZERY ANI SPECIÁLNÍ ZNAKY!!!!! Povinná část názvu Popis prvku yatun_light_ spínané světlo Příklad: yatun_light_hala_stropni yatun_dimmer_ stmívané světlo yatun_relay_ digitální výstup (relé) yatun_contact_ digitální vstup (kontakt) yatun_therm_ teplota Příklad: yatun_therm_teplomer_garaz yatun_ad_ hodnota analogového vstupu yatun_da_ změna analogového výstupu yatun_button_ jeden vstup tlačítka (ručního spínače)

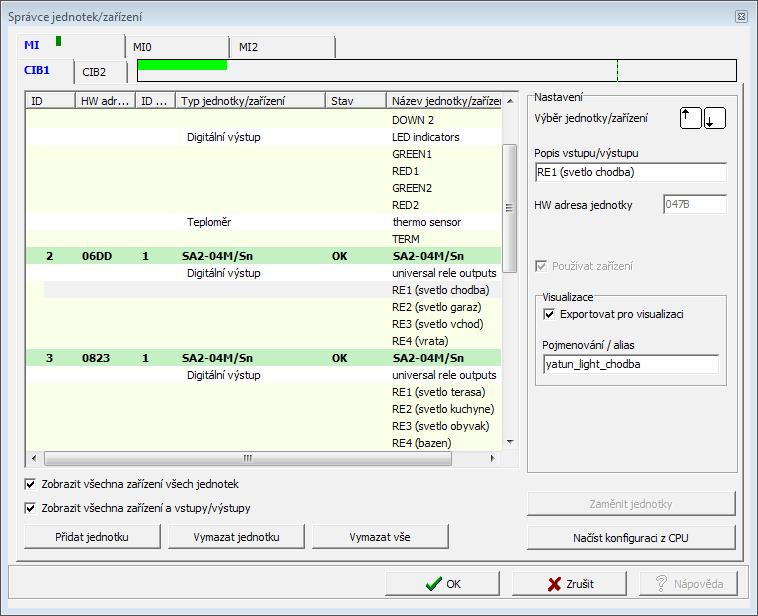

5 Příklad: yatun_ button_schodiste_dole_up yatun_ button_schodiste_dole_down yatun_action_ akce defnovaná v systému INELS (evnt_yatun_action_ pro FOXTROT) yatun_heating_ týdenní program vytápění/chlazení V konfguračním programu Composer Pro se u prvků INELS zobrazí jak typ spojení (GEN_SWITCH, RELAY, atp.), tak popis pro vizualizaci z IDM (pouze druhá unikátní část). Například pro prvek yatun_light_hala_stropni to bude hala_stropni (a identifkace, že jde o spínané světlo). Příklad okna se zadáním Pojmenování/alias prvku chodba ovládajícího svítidlo. Poznámka: Pro zadání popisu musí být zaškrtnuta všechna označená pole z následujícího okna s příkladem a vybrán prvek, ke kterému se popis má vztahovat. Export konfguračního souboru prvků INELS2/FOXTROT z programu IDM Po nastavení exportů a zadání pojmenování pro všechny prvky, které má systém Control4 používat, je nutno z programu IDM uložit soubor s těmito popisy (export). Soubor s exportovanými daty se ukládá dle nastavené konfguraci IDM na místní disk v okamžiku provedení uložení konfgurace do řídící jednotky INELS kliknutím na ikonu Uložení konfgurace do systému.

6 Nastavení místa uložení exportu v počítači se provádí v položce menu Nastavení systému viz následující okno.

7 Konfgurace a uložení exportu do integračního modulu INELS2/FOXTROT Podívejte se přes webový prohlížeč na integrační modul (IP adresu zjistíte pomocí AngryIP či na routeru) a zadejte parametry pro komunikaci s řídící jednotkou INELS2/FOXTROT. Poznámka: Nezapomeňte integračního modulu nastavit statickou IP adresu uděláte to na svém routeru. Do kolonky IP adresa napište IP adresu jednotky CU2-01M nebo FOXTROT. Do kolonky Port patří číslo komunikačního portu jednotky CU2-01M/FOXTROT nastavené v programu IDM či Mosaic. Položky Timeout a Cycle Wait neměňte (jsou pouze pro pokročilé uživatele a diagnostiku). Nezapomeňte stisknout tlačítko Odeslat, aby se nastavené změny uložily. V sekci Nahrát export z IDM ze souboru načtěte soubor s exportem (*.pub) a následně stiskněte tlačítko Odeslat. Přidání ovladače v Composeru Pro Standardním postupem je potřeba nahrát ovladač na patřičné úložiště (Dokumenty/Control4/Drivers) a poté spustit (nebo restartovat) Composer Pro. Přidejte ovladač pomocí Manage drivers do seznamu My Drivers (dostupný když jste v System design ). Nyní si ovladač přidejte do seznamu zařízení projektu.

8 Konfgurace ovladače v Composeru Pro Po doplnění ovladače integračního modulu v System Design se přepněte do záložky Connections a pak Network a zadejte IP adresu integračního modulu. Poznámka: V ovladači Control4 v Composeru Pro se zadává IP adresa integračního modulu. Control4 totiž komunikuje pouze s integračním modulem. Proto ho vůbec nezajímá IP adresa ani jiné nastavení řídící jednotky INELS2/FOXTROT. V záložce Properties v menu System Design můžete zapnout ukládání a zobrazování diagnostických informací viz kapitola Debug Mode. Je zde také možné změnit číslo komunikačního portu na integrační modul Driver Port, na kterém bude probíhat komunikace s integračním modulem to neměňte. V záložce Actions okna Properties jsou k dispozici následující volby: Read all temperatures načte teploty z jednotky. Rescan Inels CU pro načtení konfguračního souboru v případě, že byl změněn počet nebo typ prvků použitých v připojeném systému INELS, tzn. i při prvotní konfguraci. Integrační modul a centrální jednotka INELS2/FOXTROT spolu musí komunikovat po síti (nelze mít připojený pouze integrační modul)! Reset bindings smaže všechny existující vazby v sekci Connections. V záložce Lua okna Properties jsou k dispozici data zachycená v případě aktivace volby Debug.

9 Použití ovladače v Composeru Pro Ovladač pro CI modul umožňuje systému Control4 pracovat s připojenými zařízeními a prvky systému INELS2/FOXTROT rozdělenými následujícími způsobem. Pro následující prvky se používá propojení v rámci sekce Connections v Composeru Pro. předpona názvu prvek typ spojení (Connection) yatun_dimmer_ stmívač GEN_DIMMER yatun_light_ spínané světlo GEN_SWITCH yatun_relay_ výstupní relé RELAY yatun_contact_ vstupní kontakt CONTACT_SENSOR yatun_button_ tlačítko (kontakt) GENERIC_BUTTON yatun_therm_ čtení teploty THERMOMETER yatun_heating_ termostat INELS_HEATING / FOXTROT_HEATING Dále je možné pracovat s těmito prvky (v rámci Programmingu). předpona názvu yatun_ad_ yatun_da_ yatun_action_ Stmívané světlo prvek čtení analogového vstupu změna analogového výstupu spuštění akce defnované v INELS2 / FOXTROT Systém Control4 může snadno ovládat stmívaná světla v systému INELS2/FOXTROT. Pro každé stmívané světlo je potřeba přidat ovladač Generic dimming light (popis ovladače viz příloha) a ten v sekci Connections spojit s ovladačem jednotky INELS2/FOXTROT. Spínané světlo Systém Control4 může snadno ovládat spínaná světla v systému INELS2/FOXTROT. Pro každé spínané světlo je potřeba přidat ovladač Generic switching light (popis ovladače viz příloha) a ten v sekci Connections spojit s ovladačem jednotky INELS2/FOXTROT. Digitální výstup relé Systém Control4 může snadno ovládat digitální výstupy (relé) v systému INELS2/FOXTROT. Ta se zobrazují na ovladačích systému Control4 pomocí ikony příslušného ovladače žaluzie, dveře, zámky, čerpadla. (přidaného ze záložky My drivers, složka Motorisation). Pro každé zařízení připojené na reléový výstupní modul systému INELS2/FOXTROT, je nutno do stromu zařízení přidat ovladač zvoleného typu zařízení (např. Door, Door Lock, Pump, Gate ) a připojit jej v záložce Control A/V připojením typu RELAY na konkrétní prvek systému INELS2/FOXTROT zobrazený v nabídce Connections ovladače INELS2/FOXTROT CU. Digitální vstup kontakt Seznam dostupných digitálních vstupů se zobrazí v záložce Connections, typ Connection je CONTACT_SENSOR. Pracuje se s nimi jako s Control4 vstupními kontakty.

10 Snímání teploty Podle toho, kolik je v exportu defnováno prkvů měřících teplotu (yatun_therm_xxxx), tolik ovladač vygeneruje spojení (connections) typu THERMOMETER pojmenovaných xxxx, která lze propojit např. s termostatem nebo přehledem teplot (ovladač zařízení temperature consolidator). Snímání hodnoty analogového vstupu Podle toho kolik je v konfguračním souboru předáno prvků měřících analogovou hodnotu, tolik je v stromu zařízení pod ovladačem INELS2/FOXTROT CI zřízeno proměnných jména AD_IN_xxxx (kde xxx je název z exportu z IDM) obsahujících hodnoty analogových vstupů z daných zařízení. Proměnná pro analogový vstup obsahuje přímou hodnotu v ma nebo V (podle toho, co je nastaveno na daném prvku). Práce s analogovým výstupem Podle toho kolik je v konfguračním souboru předáno prvků generujících analogový výstup, tolik je v stromu zařízení pod ovladačem INELS2/FOXTROT CI zřízeno proměnných jména DA_OUT_xxxx (kde xxx je název z exportu z IDM) obsahujících hodnoty analogových vstupů z daných zařízení. Reakce na stisk tlačítka Reakce na stisk tlačítka je možné realizovat pomocí ovladače Yatun generic button (popis ovladače viz příloha), který se propojí se spojením (connection) typu GEN_BUTTON na ovladači INELS2/FOXTROT. Tato spojení se generují na základě prvků pojmenovaných v exportu z IDM s předponou yatun_button_. Spuštění akce přednastavené v systému INELS a specifkované jejím jménem V sekci Programmíng pro zvolenou událost vyberte v okně Action položku Driver CU, zatrhněte volbu Device Specifc Command a vyberte v poli pod položku ExecuteAction s požadovaným jménem v poli Name. Spuštění akce INELS2 s pojmenováním pro export yatun_action_zhasnout_vse1

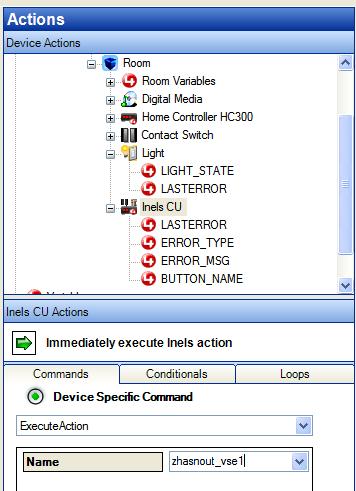

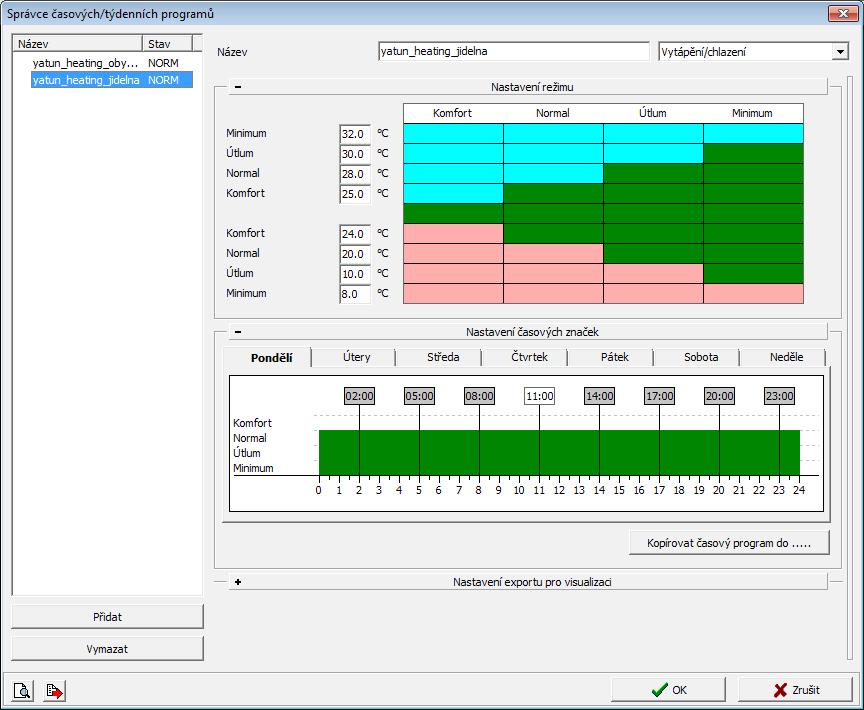

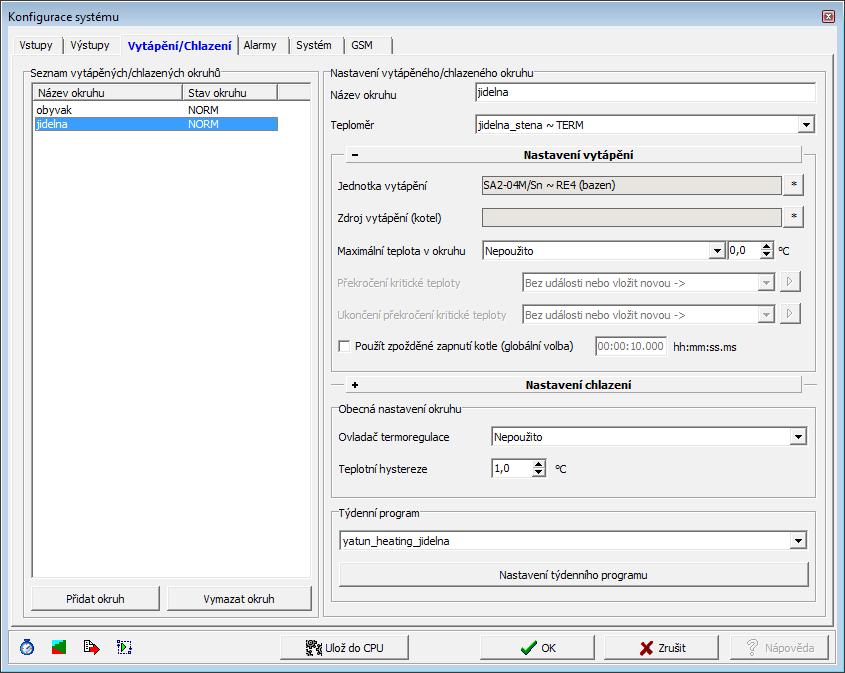

11 Akce musí být nejen defnována v IDM, ale také zvolena pro export s patřičným názvem (do kolonky se zadává část pojmenování za yatun_action_). Ovládání vytápění/chlazení (INELS) Pomocí ovladače Inels Thermostat (popis ovladače viz příloha) lze ovládat vytápění/chlazení v systému INELS. 1. V IDM vytvořit a nastavit okruh vytápění (Nastavení Konfgurace systému Vytápení/Chlazení Přidat okruh). 2. Přiřadit mu Týdenní program se jménem podle konvence yatun_heating_, tj. např. yatun_heating_obyvak. 3. Jelikož ovladač Yatun Inels Thermostat umí měnit pouze hodnotu teploty režimu Normal, nastavit jej po celý den, sedm dní v týdnu. Ostatní režimy lze aktivovat pomocí akce z Programmingu.

12 4. V Nastavení exportu pro visualizaci zaškrnout (aktivovat) všechny volby, tj. nastavení programu, ovládání programu a stavy programu. 5. Nezapomenout změny uložit do centrální jednotky (CU) a do integračního modulu nahrát nový export. 6. Propojit teploměr, který řídí režimy daného programu, s odpovídajícím spojením na ovladači INELS2/FOXTROT, aby se v navigátorech zobrazovala správná teplota.

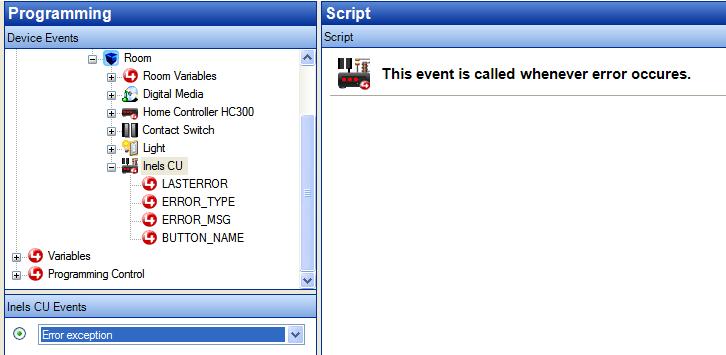

13 Chybová hlášení a signalizace chybových stavů Zjistí-li ovladač chybu, vyvolá se událost (Event) "Error exception. Tyto události lze zachytit a dále vyhodnotit v sekci Programming a spustit požadovanou událost vždy když dojde k události "Error exception. Kromě aktivace události "Error exception v případě chyby ovladač ještě naplní obsahy pomocných proměnných dalšími informace o druhu chyby. Do proměnné LASTERROR se zapíše textový popis chyby. Do proměnné ERROR_TYPE (číslo chybového hlášení) se zapíše příslušná hodnota umožňující identifkovat chybu a její příčinu a řídit podle toho další chod programu. Do proměnné ERROR_MSG se zapisují doplňkové údaje podle v závislosti na obsahu ERROR_TYPE pro možnost vyhodnocení detailů signalizovaného problému. Příklad okna v menu Programming s nastavením spuštění akce (Event) v okamžiku signalizace chyby ovladačem. Podrobnější zpracování je možné vyhodnocením obsahu pomocných proměnných ERROR_TYPE, ERROR_MSG a LASTERROR. Seznam chybových hlášení ERROR_TYPE Typ chyby Popis chyby 0 ERROR_TYPE_UNKNOWN Neznámá chyba 1 ERROR_TYPE_UNKNOWN_ACTION Požadováno provedení neznámé akce 2 ERROR_TYPE_DISCONNECTED Ztráta komunikace s integračním modulem ihned 3 ERROR_TYPE_TECO Chyba při komunikaci mezi modulem a řídící jednotkou nebo chyba řídící jednotky. Poznámka nalezena. Pro ERROR_TYPE_UNKNOWN_ACTION se do ERROR_MSG zapíše jméno akce, která nebyla Diagnostický režim ovladače V záložce Properties (volby System Design) se dají zapnout následující volby

14 Of Log Print Print + Log záznam činnosti vypnut záznam činnosti se ukládá do systémového logu záznam činnosti se vypisuje a je k dispozici záznam činnosti se ukládá do systémového logu a vypisuje Systémový Debug log je dostupný v souborovém systému příslušné řídící jednotky v adresáři Log. UPOZORNĚNÍ: Po ¾ hod záznamu se volby jak Print tak Log automaticky vypnou jako prevence proti přeplnění logu na disku řídící jednotky. Maximální kapacita diskového prostoru pro diagnostický log je 5 MB. Po volbě položky System design (vlevo dole) klikněte na záložku Properties v prostředním okně vlastností ovladače (Properties) můžete nastavit v poli Debug Mode hodnotu parametru na Print a poté potvrdit kliknutím na dočasně zobrazené tlačítko Set Tímto zapnete diagnostické zobrazování průběhu komunikace ovladače, které je dostupné v poli Lua output v záložce Lua v prostředním okně vlastností ovladače (Properties). Zobrazuje zachycené povely, periodické čtení teplot a chybové texty, které Vám mohou identifkovat případnou příčinu potíží popřípadě ověřit, jestli ovladač komunikuje s modulem. Po zprovoznění/ověření funkce ovladače doporučujeme opět diagnostické okno vypnout nastavením parametru Debug Mode na Of. Je-li zapnuta volba obsahující Log, data jsou zapisována do systémové oblasti řídící jednotky pro pozdější přečtení. Odesláním obsahu okna Lua output jako textu dodavateli je možno v případě problému usnadnit diagnostiku problému.

15 Seznam podporovaných prvků INELS2 / FOXTROT Centrální jednotka Jednotky binárních vstupů Jednotka teplotních vstupů Stmívací aktory Spínací aktory Žaluziový aktor Analogový vstup Analogové výstupy Ovladač termohlavic Multifunkční jednotka Sophy (čtení teploty) Nástěnné ovladače Nástěnný teplotní ovladač CU2-01M IM2-20B / IM2-40B / IM2-80B / IM2-140M TI2-40B LM2-11B / DA2-22M / DIM-6 / LBC2-02M SA2-01B / SA2-02B / SA2-02M / SA2-04M / SA2-012M JA2-02B / JA2-02B/DC ADC2-40M DAC2-04M / DAC2-04B HC2-01B/AC / HC2-01B/DC Sophy2 / Sophy2L WSB2-20 / WSB2-40 / WSB2-80 WTC2-21 Nepodporováno Pokojové termoregulátory Zabezpečovací klávesnice Čtečka karet IART2-1 / IDRT2-1 KEY2-01 WMR2-11

16 Příloha 1: Doplňující ovladače Ovladač spínaného světla Generic switching light Pro ovládání spínaného světla se používá ovladač Yatun Generic switching light. Device type Název Creator Created Date (verze) Light Switching Light YATUN 11/05/ :00 AM Tento ovladač vytvoří se vloží do stromu zařízení v programu Composer Pro, kde vytvoří ikonu na kterou lze v Connections - ControlA/V navázat (propojením/connection typu GEN_SWITCH) na ovládací výstupní kontakty libovolných zařízení. Pro každé spínané světlo, jehož ikona má být zobrazena na TV, dotykovém panelu nebo rádiovém ovladači je nutno přidat jeden ovladač Yatun Generic switching light. Pojmenování ovladače Světla v stromu zařízení je libovolné a mělo by odpovídat umístění a typu ovládaného svítidla. Ovladač je dostupný u dodavatele systému Control4 v autorizované sekci či na FTP. Ovladač stmívaného světla Generic dimming light Pro zařazení zařízení typu světlo stmívané ovladačem jiného výrobce než Control4 (Inels, Moeller ) do správné kategorie Light v uživatelském rozhraní Control4 se používá ovladač stmívače Yatun generic dimming light Device type Název Creator Created Date (verze) Light Dimming Light YATUN 11/05/ :00 AM Tento ovladač se vloží do stromu zařízení v programu Composer Pro, kde vytvoří ikonu, na kterou lze v Connections - ControlA/V navázat (propojením/connection typu GEN_DIMMER na ovládací výstup ovladače stmívače jiného výrobce. Pro každý výstup dimmeru který má ovládat stmívané Světlo/Svítidlo jehož ikona má být Yatun generic dimming light. Pojmenování ovladače stmívaného světla v stromu zařízení je libovolné a mělo by odpovídat umístění a typu ovládaného svítidla. Ovladač je dostupný u dodavatele systému Control4 v autorizované sekci či na FTP. Ovladač tlačítka Generic button Pro integraci zařízení typu tlačítko jiného výrobce než Control4 se používá ovladač tlačítka Yatun generic button.

17 Device type Název Creator Created Date (verze) Other Generic button YATUN 11/17/ :00 AM Název souboru ovladače: button_generic.c4i Tento ovladač se vloží do stromu zařízení v programu Composer Pro, kde vytvoří ikonu, na kterou lze v Connections Control A/V navázat propojení (connection) typu GEN_BUTTON. Pojmenování ovladače stmívaného světla ve stromu zařízení je libovolné a mělo by odpovídat umístění a typu ovládaného svítidla. Ovladač rozlišuje dvoj- a trojnásobná stisknutí. Ta jsou implementována na straně Control4 a nesouvisejí s nastavením v IDM. Prvním stiskem započne odpočet 1,5 sekundy. Za tuto dobu se další stisky berou jako součást dvoj-, popř. trojnásobného stisknutí. Více stisků se ignoruje až do uplynutí 1,5 sekundy. Podporované události v Programmingu: Top Button Pressed (počátek stisknutí horního tlačítka) Bottom Button Pressed (počátek stisknutí spodního tlačítka) Top Button Released (puštění horního tlačítka) Bottom Button Released (puštění spodního tlačítka) Top Single Tap (stisknutí horního tlačítka) Bottom Single Tap (stisknutí spodního tlačítka) Top Double Tap (dvojnásobné stisknutí spodního tlačítka) Bottom Double Tap (dvojnásobné stisknutí spodního tlačítka) Top Triple Tap (trojnásobné stisknutí horního tlačítka) Bottom Triple Tap (trojnásobné stisknutí spodního tlačítka) Podporované akce v Programmingu: Set Red LED On/Of (zapnout/vypnout červenou LED) Set Green LED On/Of (zapnout vypnout zelenou LED) Je nutné si uvědomit, že např. při trojnásobném stisknu horního tlačítka se vyvolá pokaždé jak událost počátek stisknutí (Pressed), puštění (Released) i postupně stisknutí (Single Tap) a dvojnásobné stisknutí (Double Tap).

18

19 Příloha 2: Vzdálený přístup (ssh) na integrační modul YAT-INELS-CI-RB261SX Modul je standardně dodáván s aktivovaným DHCP takže po připojení do sítě s aktivním DHCP serverem si automaticky vyžádá IP adresu. Tuto je možno zjistit v konfguračním rozhraní routeru nebo pomocí programů jako jsou AngryIP či Netmap. Standardní přihlašovací údaje pro SSH (na Windows např. pomocí PuTTY): Jméno root Heslo y4tun4ever! Poznámka Doba náběhu integračního modulu od připojení napájení do plného provozu je cca 2 min.
