1 COSTRUZIONI AERONAUTICHE P92 ECHO Classic 100 TECNAM s.r.l. LETOVÁ PŘÍRUČKA Úvod LETOVÁ PŘÍRUČKA P92 ECHO 100 motor ROTAX 912 ULS 73,5 kw (100 ks) Výrobce : COSTRUZIONI AERONAUTICHE TECNAM S.r.l. Zastoupení v ČR : F- AIR s.r.o. Výrobní číslo : Imatrikulační značka : Letová příručka musí být umístěna na palubě letadla. Letadlo zde popisované musí být používáno v souladu s pokyny a omezeními uvedenými v této letové příručce.

2 COSTRUZIONI AERONAUTICHE P92 ECHO Classic 100 TECNAM s.r.l. LETOVÁ PŘÍRUČKA Úvod OBSAH LETOVÁ PŘÍRUČKA P92 ECHO 100 ZÁZNAMY OPRAV ODDÍL 1 VŠEOBECNĚ ODDÍL 2 PROVOZNÍ OMEZENÍ ODDÍL 3 NOUZOVÉ POSTUPY ODDÍL 4 NORMÁLNÍ POSTUPY ODDÍL 5 VÝKONY ODDÍL 6 VÁHY A VYVÁŽENÍ ODDÍL 7 POPIS SYSTÉMŮ ODDÍL 8 POZEMNÍ MANIPULACE A ÚDRŽBA ODDÍL 9 DODATKY

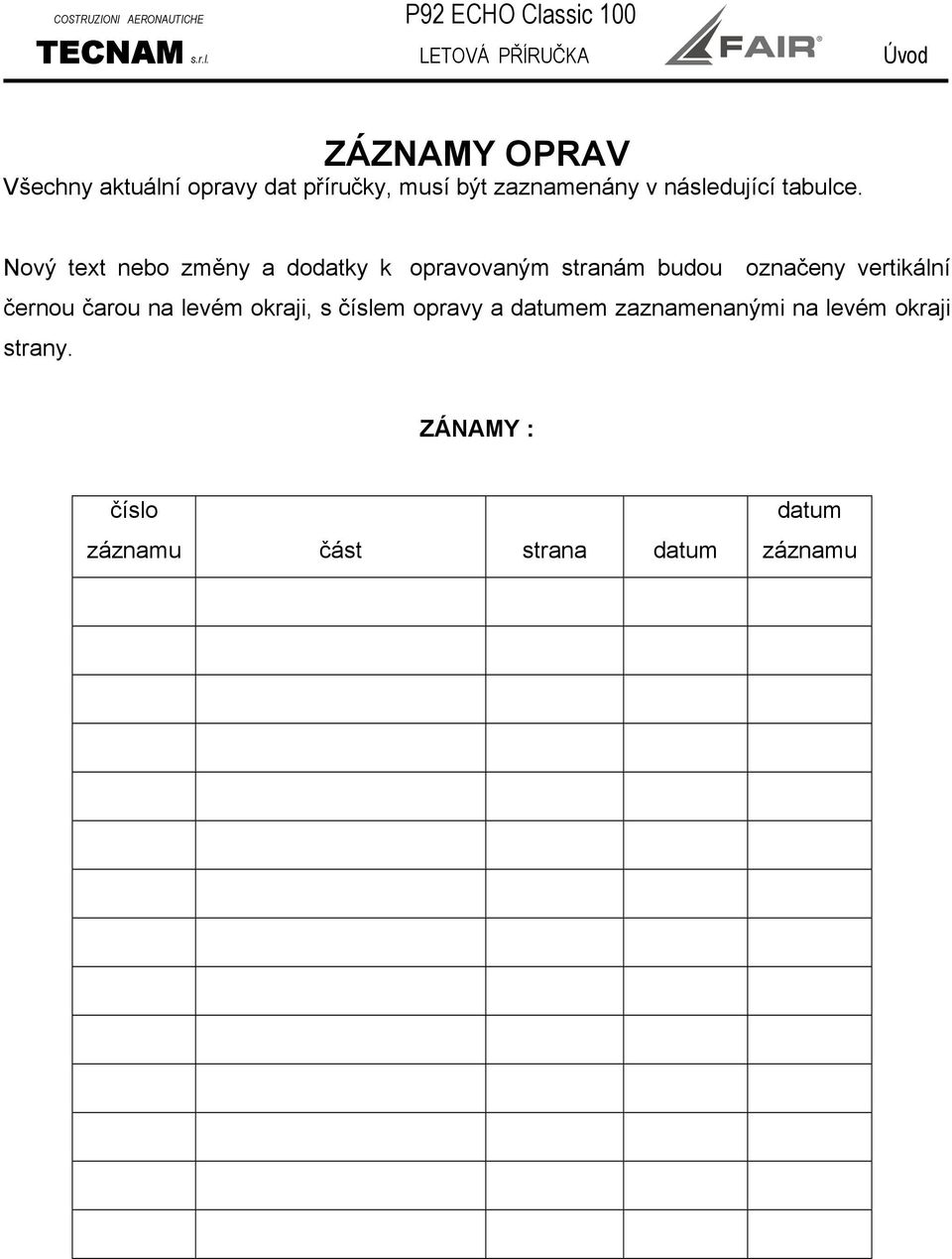

3 COSTRUZIONI AERONAUTICHE P92 ECHO Classic 100 TECNAM s.r.l. LETOVÁ PŘÍRUČKA Úvod ZÁZNAMY OPRAV Všechny aktuální opravy dat příručky, musí být zaznamenány v následující tabulce. Nový text nebo změny a dodatky k opravovaným stranám budou označeny vertikální černou čarou na levém okraji, s číslem opravy a datumem zaznamenanými na levém okraji strany. ZÁNAMY : číslo záznamu část strana datum datum záznamu

4 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně ODDÍL 1 VŠEOBECNĚ OBSAH ÚVOD... 2 Varování, upozornění, poznámky... 2 TŘÍPOHLEDOVÝ NÁKRES... 3 ROZMĚRY... 4 NASTAVENÍ KORMIDEL... 4 MOTOR... 5 VRTULE... 5 PALIVO... 6 OLEJ... 6 CHLAZENÍ... 6 HMOTNOSTI... 7 MĚRNÉ ZATÍŽENÍ... 7 ZKRATKY A VÝRAZY... 8 Terminologie a symboly rychlostí... 8 Meteorologická terminologie... 9 Terminologie výkonu motoru... 9 Terminologie výkonů letounu a plánování letů... 9 Hmotnostní a vyvažovací terminologie PŘEVODY JEDNOTEK... 11

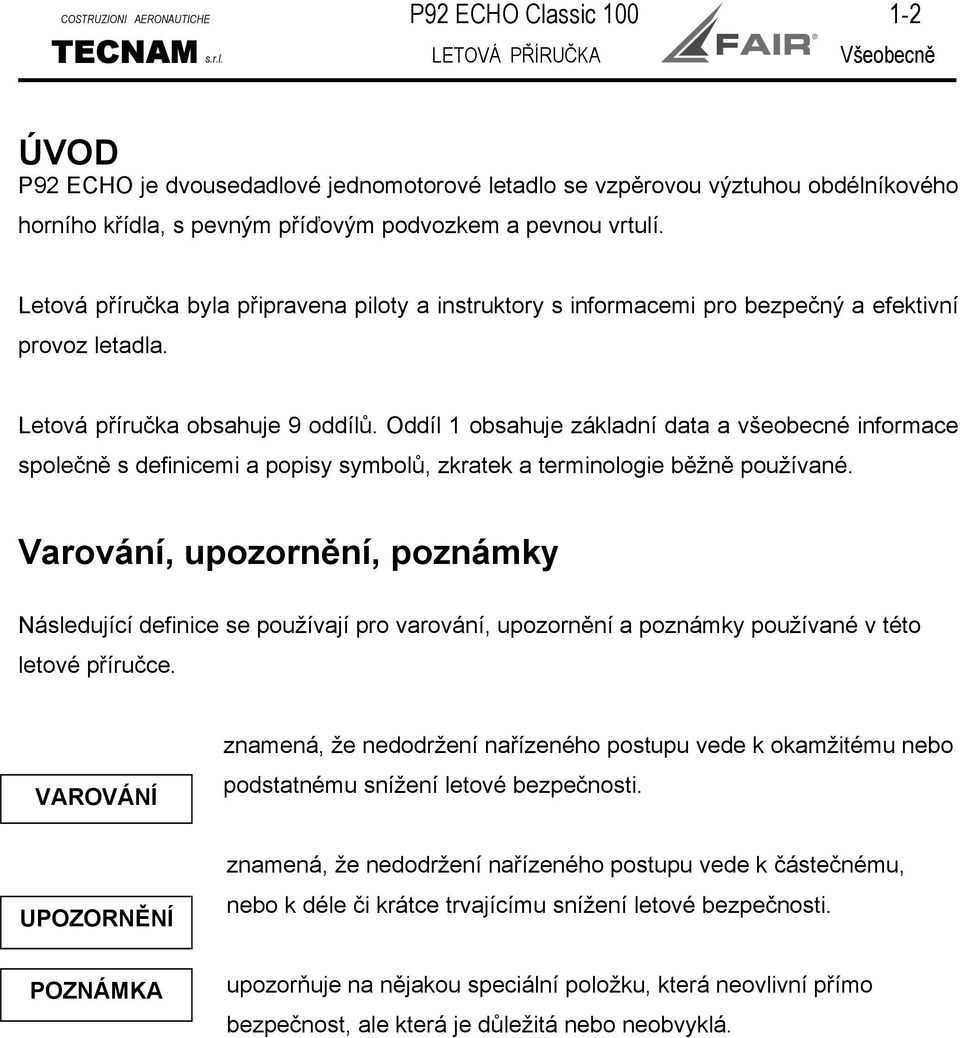

5 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně ÚVOD P92 ECHO je dvousedadlové jednomotorové letadlo se vzpěrovou výztuhou obdélníkového horního křídla, s pevným příďovým podvozkem a pevnou vrtulí. Letová příručka byla připravena piloty a instruktory s informacemi pro bezpečný a efektivní provoz letadla. Letová příručka obsahuje 9 oddílů. Oddíl 1 obsahuje základní data a všeobecné informace společně s definicemi a popisy symbolů, zkratek a terminologie běžně používané. Varování, upozornění, poznámky Následující definice se používají pro varování, upozornění a poznámky používané v této letové příručce. VAROVÁNÍ znamená, že nedodržení nařízeného postupu vede k okamžitému nebo podstatnému snížení letové bezpečnosti. UPOZORNĚNÍ POZNÁMKA znamená, že nedodržení nařízeného postupu vede k částečnému, nebo k déle či krátce trvajícímu snížení letové bezpečnosti. upozorňuje na nějakou speciální položku, která neovlivní přímo bezpečnost, ale která je důležitá nebo neobvyklá.

6 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně TŘÍPOHLEDOVÝ NÁKRES rozměry platí pro letadlo při hmotnosti 450 kg a pneumatiky nahuštěné na předepsané tlaky vzdálenost vrtule od země je 360 mm vzdálenost vrtule od příďové pneumatiky při stlačeném tlumiči je 142 mm minimální poloměr otáčení letadla je 5,5 m

7 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně ROZMĚRY KŘÍDLO rozpětí 9,6 m hloubka 1,4 m plocha 13,2 m 2 plošné zatížení 34,1 kg/m 2 štíhlost 6,2 zúžení 1,0 vzepětí 1,5 TRUP délka šířka výška OCASNÍ PLOCHY rozpětí vodorovné výška svislé 6,3 m 1,1 m 2,5 m 2,9 m 1,2 m PODVOZEK rozchod 1,8 m rozvor 1,6 m příďová pneumatika hlavní pneumatiky NASTAVENÍ KORMIDEL křidélka nahoru 20 dolů 15 ± 2 výškovka nahoru 18 dolů 3 ± 1 vyvažovací plocha ± 1 směrovka 25 na obě strany ± 1 klapky 0-35 ± 1

8 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně MOTOR výrobce : typ: Bombardier-ROTAX GmbH 912 ULS popis : čtyřtaktní čtyřválec plochý s protiběžnými písty, zdvihový objem 1211,2 cm 3, kombinované chlazení (kapalinou hlavy válců, vzduchem válce), dva karburátory, vestavěný reduktor (2,4286 : 1) s tlumičem torzních kmitů, kompresní poměr 10,3 : 1 maximální výkon : 73,5 kw (100 ks) při ot/min. po dobu maximálně 5 min. VRTULE výrobce : F.lli Tonini Giancarlo & Felice S.n.c. typ : GT ECHO 2/173/155 počet listů : 2 průměr : druh: 1720 mm pevná, dřevěná

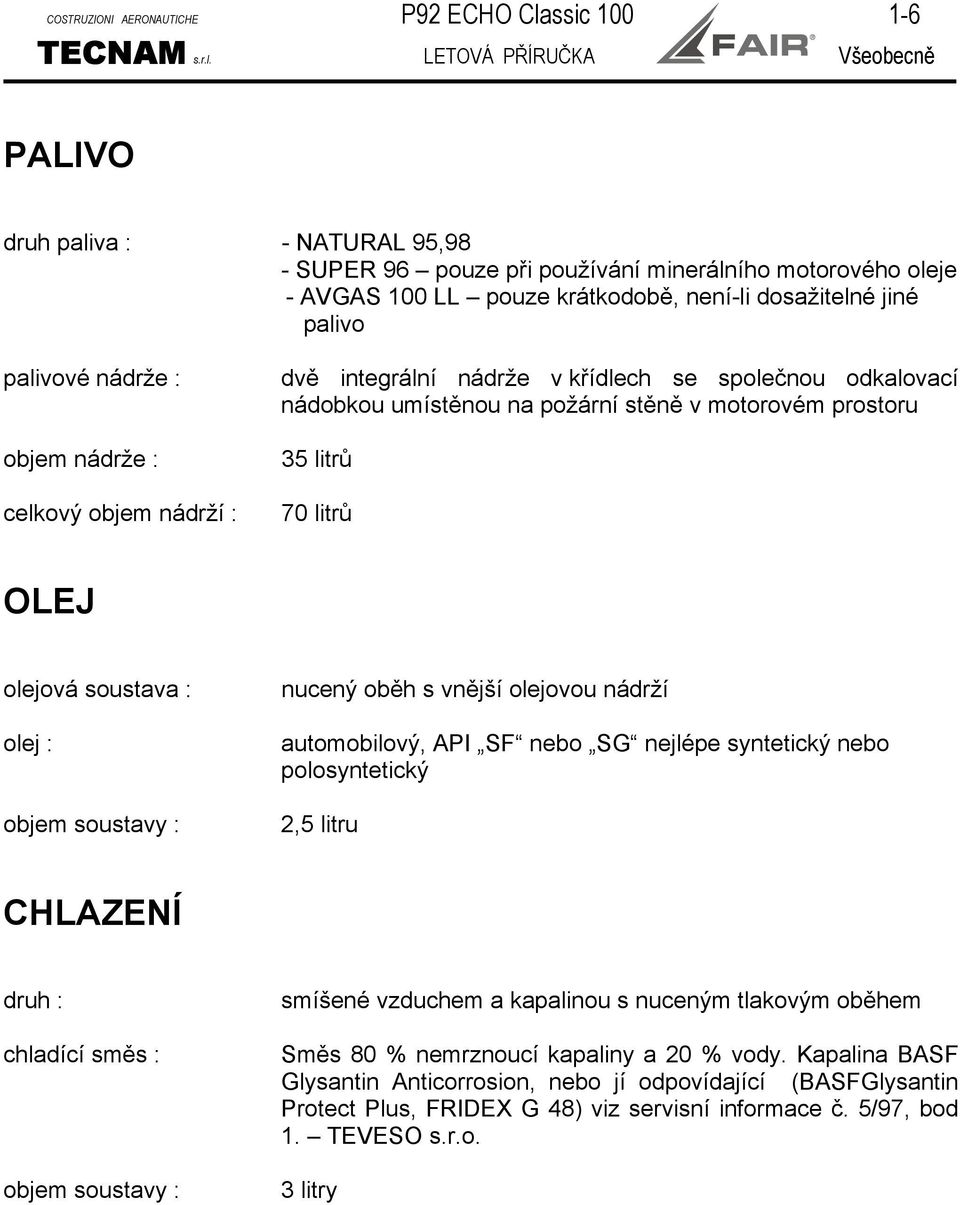

9 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně PALIVO druh paliva : - NATURAL 95,98 - SUPER 96 pouze při používání minerálního motorového oleje - AVGAS 100 LL pouze krátkodobě, není-li dosažitelné jiné palivo palivové nádrže : objem nádrže : celkový objem nádrží : dvě integrální nádrže v křídlech se společnou odkalovací nádobkou umístěnou na požární stěně v motorovém prostoru 35 litrů 70 litrů OLEJ olejová soustava : olej : objem soustavy : nucený oběh s vnější olejovou nádrží automobilový, API SF nebo SG nejlépe syntetický nebo polosyntetický 2,5 litru CHLAZENÍ druh : chladící směs : objem soustavy : smíšené vzduchem a kapalinou s nuceným tlakovým oběhem Směs 80 % nemrznoucí kapaliny a 20 % vody. Kapalina BASF Glysantin Anticorrosion, nebo jí odpovídající (BASFGlysantin Protect Plus, FRIDEX G 48) viz servisní informace č. 5/97, bod 1. TEVESO s.r.o. 3 litry

10 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně HMOTNOSTI maximální vzletová : standardní prázdná : UL /VLA - 550/ kg 280 kg MĚRNÉ ZATÍŽENÍ křídla 34,1 kg/m 2 motoru 6,1 kg/kw

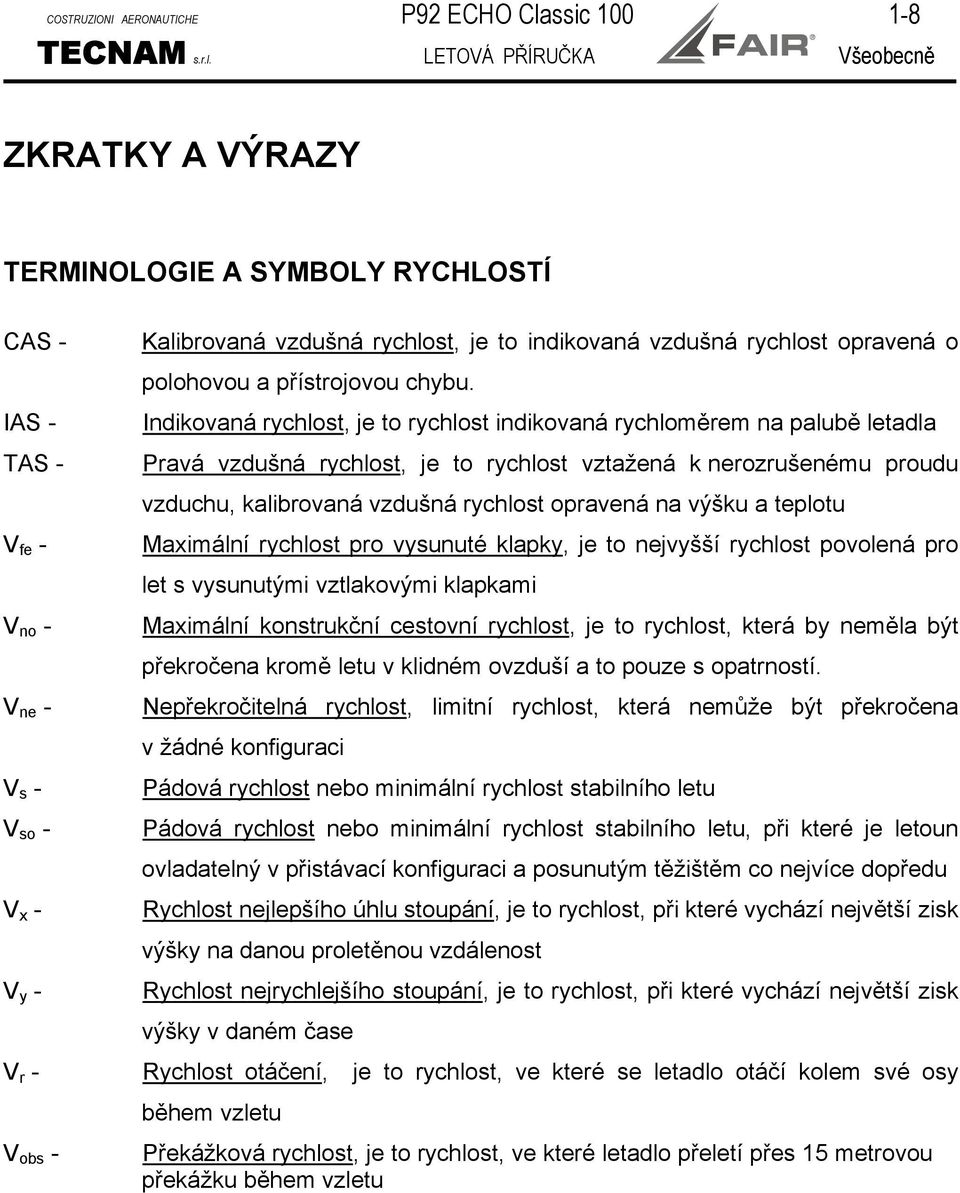

11 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně ZKRATKY A VÝRAZY TERMINOLOGIE A SYMBOLY RYCHLOSTÍ CAS - IAS - TAS - V fe - V no - V ne - V s - V so - V x - V y - V r - V obs - Kalibrovaná vzdušná rychlost, je to indikovaná vzdušná rychlost opravená o polohovou a přístrojovou chybu. Indikovaná rychlost, je to rychlost indikovaná rychloměrem na palubě letadla Pravá vzdušná rychlost, je to rychlost vztažená k nerozrušenému proudu vzduchu, kalibrovaná vzdušná rychlost opravená na výšku a teplotu Maximální rychlost pro vysunuté klapky, je to nejvyšší rychlost povolená pro let s vysunutými vztlakovými klapkami Maximální konstrukční cestovní rychlost, je to rychlost, která by neměla být překročena kromě letu v klidném ovzduší a to pouze s opatrností. Nepřekročitelná rychlost, limitní rychlost, která nemůže být překročena v žádné konfiguraci Pádová rychlost nebo minimální rychlost stabilního letu Pádová rychlost nebo minimální rychlost stabilního letu, při které je letoun ovladatelný v přistávací konfiguraci a posunutým těžištěm co nejvíce dopředu Rychlost nejlepšího úhlu stoupání, je to rychlost, při které vychází největší zisk výšky na danou proletěnou vzdálenost Rychlost nejrychlejšího stoupání, je to rychlost, při které vychází největší zisk výšky v daném čase Rychlost otáčení, je to rychlost, ve které se letadlo otáčí kolem své osy během vzletu Překážková rychlost, je to rychlost, ve které letadlo přeletí přes 15 metrovou překážku během vzletu

12 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně METEOROLOGICKÁ TERMINOLOGIE OAT - Teplota vnějšího vzduchu, teplota volného vzduchu ve stupních Celsia T s - Standardní teplota, 15 0 C při mořské hladině klesající o 2 0 C na každých 1000 H p - stop výšky Tlaková výška, je to výška čtená na výškoměru, když je nastaven na hodnotu 1013 hpa. TERMINOLOGIE VÝKONU MOTORU RPM - Otáčky za minutu, otáčky za minutu u vrtule násobené (912UL) TERMINOLOGIE VÝKONŮ LETOUNU A PLÁNOVÁNÍ LETŮ Demonstrovaná rychlost kolmé složky větru je to rychlost kolmé složky větru, která odpovídá pro řízení letadla během vzletu a přistání a byla aktuálně demonstrována během testů. Daná hodnota není uvažována jako limitující. Využitelné množství paliva - palivo použitelné pro plánování letů. Nevyužitelné množství paliva G - TOR - TOD - GR - LD - S/R - množství paliva, které nemůže být bezpečně využito během letu akcelerace (zrychlení) zemské přitažlivosti vzletová vzdálenost měřená od skutečného startu do místa zvednutí podvozku celková vzletová vzdálenost měřená od startu do 15 metrů čisté výšky vzdálenost uvažovaná během přistání od skutečného bodu dotyku země to místa zastavení vzdálenost uvažovaná během přistání od výšky 15 metrů do skutečného zastavení dolet, což je vzdálenost, které může být dosaženo, při přesně vymezených podmínkách nebo v letové konfiguraci, na kg spotřeby paliva

13 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně HMOTNOSTNÍ A VYVAŽOVACÍ TERMINOLOGIE Vztažná rovina - Rameno - Moment - Těžiště - imaginární vertikální rovina, od které se měří všechny horizontální vzdálenosti pro účel vyvažování horizontální vzdálenost od vztažné roviny k těžišti dané položky veličina hmotnosti položky násobená ramenem bod, ve kterém letoun nebo zařízení by bylo vyváženo v zavěšeném stavu. Jeho vzdálenost od vztažné roviny je dána podílem celkového momentu a celkové hmotnosti letounu nebo zařízení Standardní prázdná hmotnost hmotnost standardního letounu, zahrnující nevyužitelné palivo, všechny provozní kapaliny a plnou nádrž oleje Základní prázdná hmotnost standardní prázdná hmotnost plus hmotnost nepovinného vybavení letounu Užitečné zatížení rozdíl mezi vzletovou a základní prázdnou hmotností Maximální hmotnost maximální hmotnost letounu Maximální vzletová hmotnost maximální hmotnost povolená pro začátek rozjezdu Maximální přistávací hmotnost maximální hmotnost povolená pro dosednutí Tára (Tare) hmotnost špalků, blokád, kotev atd., použitých při vážení letounu a je zahrnuta na stupnici váhy. Tára je odečtena ze stupnice pro získání aktuální čisté hmotnosti letounu.

14 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Všeobecně PŘEVODY JEDNOTEK hodnota násobek výsledek teplota Fahrenheit Celsius váha kilogram libra rychlost metr za sekundu stopa za minutu námořní míle kilometr za hodinu tlak hektopascal, (atmosféra) libra na čtverečný palec délka kilometr námořní míle metr stopa centimetr palec objem litr US galon plocha čtverečný metr čtverečná stopa F C Kg Lb m/s ft/min Kts km/h hpa (Atm) psi km nm m ft cm in l US gl m 2 sq ft 5/9.(F-32) (9/5.C)+32 2,205 0, ,86 0, ,852 0,540 29,921 0,0334 0,540 1,852 3,281 0,3048 0,3937 2,540 0,2642 3,785 10,76 0,0929 Celsius Fahrenheit libra kilogram stopa za minutu metr za sekundu kilometr za hodinu námořní míle libra na čtverečný palec hektopascal, (atmosféra) námořní míle kilometr stopa metr palec centimetr US galon litr čtverečná stopa čtverečný metr C F Lb Kg ft/min m/s km/h Kts psi hpa (Atm) nm km ft m in cm US gl l sq ft m 2

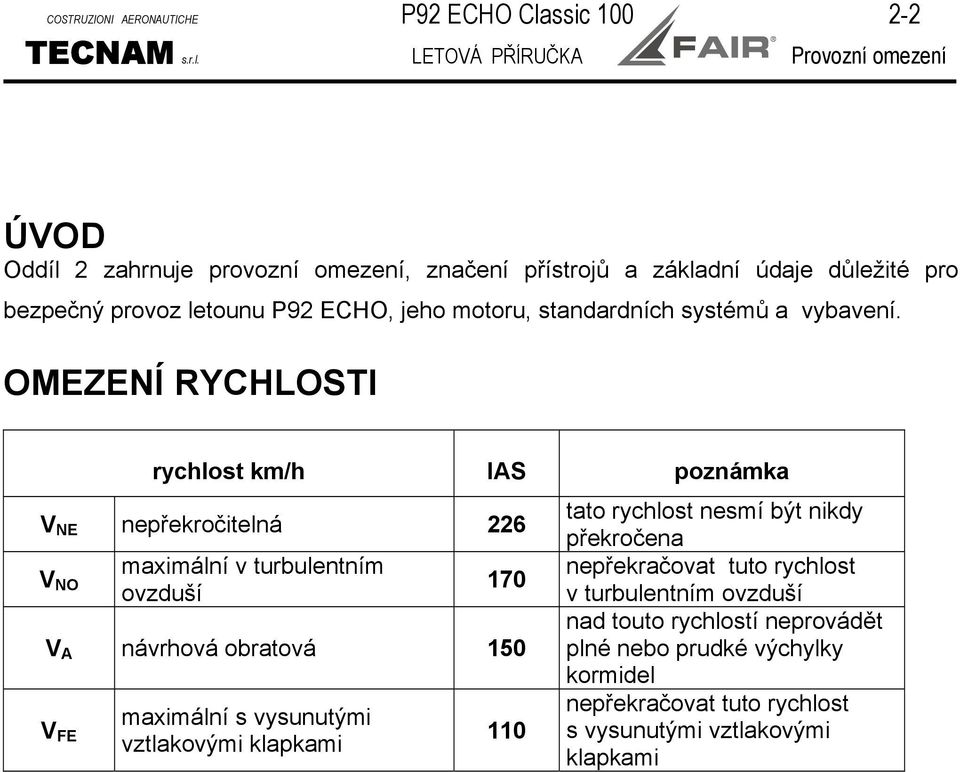

15 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení ODDÍL 2 PROVOZNÍ OMEZENÍ OBSAH ÚVOD... 2 OMEZENÍ RYCHLOSTI... 2 OZNAČENÍ RYCHLOMĚRU... 3 OMEZENÍ POHONNÉ JEDNOTKY... 4 Maximální výkon :... 4 Teploty :... 4 Tlak oleje :... 4 Viskosita oleje :... 5 Chlazení :... 5 VRTULE... 5 OZNAČENÍ MOTOROVÝCH PŘÍSTROJŮ... 6 OMEZENÍ HMOTNOSTI... 7 POVOLENÝ ROZSAH CENTRÁŽE... 7 POVOLENÉ MANÉVRY... 7 PALIVO... 8 PROVOZ BEZ DVEŘÍ KABINY... 8

16 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení ÚVOD Oddíl 2 zahrnuje provozní omezení, značení přístrojů a základní údaje důležité pro bezpečný provoz letounu P92 ECHO, jeho motoru, standardních systémů a vybavení. OMEZENÍ RYCHLOSTI rychlost km/h IAS poznámka V NE nepřekročitelná 226 V NO maximální v turbulentním ovzduší 170 V A návrhová obratová 150 V FE maximální s vysunutými vztlakovými klapkami 110 tato rychlost nesmí být nikdy překročena nepřekračovat tuto rychlost v turbulentním ovzduší nad touto rychlostí neprovádět plné nebo prudké výchylky kormidel nepřekračovat tuto rychlost s vysunutými vztlakovými klapkami

17 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení OZNAČENÍ RYCHLOMĚRU Barvy použité pro označení rychloměru a jejich kódové významy jsou uvedeny v následující tabulce. označení IAS km/h význam bílý oblouk zelený oblouk žlutý oblouk rozsah použití vztlakových klapek (spodní omezení je V SO při maximální vzletové hmotnosti, horní omezení je maximální rychlost použitelná při plně vysunutých klapkách) rozsah běžných provozních rychlostí v turbulentním ovzduší tyto rychlosti smí být využívány pouze v ovzduší bez turbulence červená čára 226 maximální povolená rychlost

18 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení OMEZENÍ POHONNÉ JEDNOTKY MAXIMÁLNÍ VÝKON : maximální výkon (kw) maximální otáčky (ot./min) maximální čas (min.) vzletový 73, trvalý (nominální) 69, TEPLOTY : maximálně chladící kapalina, hlavy válců 135 C maximálně olej 130 C minimálně olej 50 C TLAK OLEJE : minimální 1,5 bar maximální 5 bar UPOZORNÉNÍ při studeném startu motoru může být krátkodobě tlak 7 bar

19 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení VISKOSITA OLEJE : Použitelný stupeň viskosity oleje je stanoven v následující tabulce : UPOZORNĚNÍ Používání leteckého oleje bez či s přísadami není povoleno. CHLAZENÍ : Směs : 80% koncentrovaná nemrznoucí kapalina (např. FRIDEX G 48) s antikorozní přísadou a 20% vody. VRTULE výrobce F.lli Tonini Giancarlo & Felice označení GT-ECHO 2/172/164 typ průměr dvoulistá, pevná, dřevěná mm

20 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení OZNAČENÍ MOTOROVÝCH PŘÍSTROJŮ Barvy použité pro označení motorových přístrojů a jejich kódové významy jsou uvedeny v následující tabulce. PŘÍSTROJ ČERVENÁ ČÁRA minimální hodnota ZELENÝ OBLOUK běžné provozní hodnoty ŽLUTÝ OBLOUK zvýšená opatrnost ČERVENÁ ČÁRA maximální hodnota otáčkoměr ot./min teploměr oleje C teplota hlav válců a chladící kapaliny C tlak oleje bar 0-1,5 1, stav paliva litr

21 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení OMEZENÍ HMOTNOSTI Maximální vzletová hmotnost : 450 kg Maximální užitečná hmotnost v závislosti na objemu paliva v nádržích, tabulka je umístěna i v kabině letadla v zorném poli pilota. objem palivové nádrže litry max. užitečná hmotnost /kg/ plná 60 3/4 45 1/2 30 1/4 15 na 30 minut letu 5 POVOLENÝ ROZSAH CENTRÁŽE přední krajní zadní krajní vztažná rovina vodorovná rovina 23 % SAT 26% SAT vrtulová příruba podlaha kabiny pilot je plně odpovědný za dodržení těchto limitů při naložení letadla POVOLENÉ MANÉVRY S tímto letadlem není dovoleno létat akrobatické manévry. Je dovoleno létat tyto manévry : všechny manévry letu v kategorii normální pády ( s výjimkou ostrých pádů ) bojové zatáčky zatáčky s náklonem do 60 Akrobatické manévry včetně úmyslných vývrtek jsou zakázány.

22 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Provozní omezení PALIVO DVĚ NÁDRŽE : objem každé 35 litrů CELKOVÝ OBJEM NÁDRŽÍ : 70 litrů POVOLENÉ PALIVO vysokooktanový benzín dle normy DIN 51600, O.NORM 1103 bezolovnatý benzín dle normy DIN 51603, O.NORM 1101 AVGAS 100LL ( dlouhodobé pouze při použití minerálního motorového oleje) NATURAL 95, 98 PROVOZ BEZ DVEŘÍ KABINY Letadlo je možno provozovat s odstraněnými levými nebo pravými dveřmi kabiny, při dodržení všech ostatních ustanovení této příručky. Letové testy prokázaly pouze snížení stoupavosti o 50 ft/min a max. horizontální rychlosti 5%, vlivem zvýšení odporu letadla

23 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Nouzové postupy ODDÍL 3 NOUZOVÉ POSTUPY OBSAH ÚVOD... 2 VYSAZENÍ MOTORU... 2 Vysazení motoru během rozjezdu... 2 Vysazení motoru okamžitě po vzletu... 2 Vysazení motoru za letu - Nouzové přistání... 3 POŽÁR A KOUŘ... 3 Požár motoru během stání a vzletu... 3 Požár motoru za letu... 4 Oheň v kabině během letu... 4 VYBÍRÁNÍ VÝVRTKY... 4

24 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Nouzové postupy ÚVOD Oddíl 3 obsahuje postupy pro použití v nouzových situacích. Nouzové situace zapříčiněné selháním letounu nebo motoru jsou velmi nepravděpodobné při správném provádění údržby a předletových prohlídek. V případě nouze, měli by být brány v úvahu a aplikovány rady popsané v tomto oddíle tak, jak to vyžaduje správné vyřešení problému. Před obsluhou letadla, by měl být pilot důkladně obeznámen s příručkou a zejména s tímto oddílem. Později by mělo být pravidelně a důkladně prováděno přezkoušení. VYSAZENÍ MOTORU V závislosti na situaci, která nastane, budou následovat níže uvedené nouzové postupy. VYSAZENÍ MOTORU BĚHEM ROZJEZDU 1. Přípusť - volnoběh 2. Brzdy podle potřeby 3. Magneta - vypnout 4. Klapky - zasunout 5. Hlavní vypínač - vypnout 6. Palivové kohouty - zavřít VYSAZENÍ MOTORU OKAMŽITĚ PO VZLETU 1. Rychlost 100 km / h 2. Výběr přistávací plochy 3. Přípusť - volnoběh 4. Palivové kohouty - zavřít 5. Magneta - vypnout 6. Klapky - podle potřeby 7. Hlavní vypínač vypnout 8. Body 4 7 možno v časové tísni vypustit

25 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Nouzové postupy VYSAZENÍ MOTORU ZA LETU - NOUZOVÉ PŘISTÁNÍ 1. Rychlost km/h 2. Výběr plochy pro nouzové přistání Je-li dostatek výšky pokračujte body 3 7, jinak tyto body vypustit 3. Palivo kontrola stavu 4. Kohouty otevřeno 5. Sytič vypnuto 6. Magneta zapnuto 7. Starter pokus o spuštění motoru Nejde-li motor spustit pokračujte dále : 8. Palivové kohouty - zavřít 9. Magneta - vypnout 10. Utáhnout bezpečnostní pásy, uvolnit pojistku u dveří a pootevřít dveře 11. Klapky - podle potřeby 12. Před přistání vypnout hlavní vypínač V časové tísni je možno omezit postup pouze na body 1, 2, 9 a 11 POŽÁR A KOUŘ POŽÁR MOTORU BĚHEM STÁNÍ A VZLETU 1. Palivové kohouty - zavřít 2. Zabránit vzletu, pokud je to možné 3. Protáčet motorem pro odstranění zbývajícího paliva v karburátorech 4. Magneta a hlavní vypínač vypnout 5. Neotvírat motorový kryt a použít hasicí přístroj k uhašení plamenů přímým postřikem skrze otvory v krytu motoru

26 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Nouzové postupy UPOZORNĚNÍ Nepoužívat vodu k hašení ohně a neotvírat kryt motoru dokud není oheň úplně zlikvidován. V případě, že vhodný hasicí přistroj není k dispozici, nechat kryt motoru stále zavřený, a je možno použít vlněnou přikrývku, písek nebo saze k udušení ohně. POŽÁR MOTORU ZA LETU 1. Palivové kohouty - zavřít 2. Přípusť - plná 3. Magneta vypnout 4. Hasící přístroj spustit (pokud je jím vybaveno) 5. Po uhašení nezkoušet nastartovat motor 6. Nouzové přistání - provést postup OHEŇ V KABINĚ BĚHEM LETU 1. Hlavní vypínač vypnout 2. Dveřní větrání - otevřít 3. Uhasit oheň palubním hasicím přístrojem (pokud je jím vybaveno) 4. Přistát co nejdříve VYBÍRÁNÍ VÝVRTKY V případě pádu do vývrtky, postupovat podle nouzových postupů uvedených níže: 1. Přípusť - volnoběh 2. Směrové kormidlo plně proti směru otáčení letadla 3. Povolit až potlačit výškové kormidlo, bez použití křidélek 4. Po zastavení otáčení srovnat směrové kormidlo do neutrálu 5. Výškovým kormidlem plynule vybrat střemhlavý let, vyvarovat se překročení V NE a maximálního násobku zatížení 6. Obnovit normální režim letu

27 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Nouzové postupy ZÁMĚRNĚ NEVYUŽITO

28 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy ODDÍL 4 NORMÁLNÍ POSTUPY OBSAH ÚVOD... 2 MONTÁŽ A DEMONTÁŽ MOTOROVÉHO KRYTU... 2 Horní kryt - demontáž : montáž:... 2 DOLNÍ KRYT - demontáž :... 2 PŘEDLETOVÁ PROHLÍDKA... 3 Prohlídka kabiny... 3 Vnější prohlídka... 3 POSTUPY CHECKLISTY... 6 Před spouštěním motoru (po předletové prohlídce)... 6 Spouštění motoru... 6 Před pojížděním... 6 Před vzletem... 6 Vzlet a stoupání... 7 Po vzletu... 7 Cestovní let... 7 Přibližení a přistání... 8 Po opuštění dráhy... 8 Vypnutí motoru... 8

29 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy ÚVOD Oddíl 5 obsahuje postupy pro provádění normálních postupů. MONTÁŽ A DEMONTÁŽ MOTOROVÉHO KRYTU HORNÍ KRYT - DEMONTÁŽ : 1. Zabrzdit parkovací brzdu a zavřít palivové kohouty 2. Vypnout hlavní vypínač a magneta 3. Odemknout všechny čtyři motýlkové zámky, umístěné na svislých západkách spojujících horní a dolní kryt, jejich otočením o 90 0 proti směru hodinových ručiček současně s jemným tlačením dovnitř 4. Otočit postupně všechny západky směrem k sobě vzhůru a mírným tahem je vysunout ze zajištění 5. Sejmout motorový kryt s ohledem na hřídel vrtule - MONTÁŽ: 6. Umístit kryt horizontálně a ujistit se o řádném usazení otvorů v lemu horního krytu na kolíky v přední části dolního krytu 7. Postupně všechny západky zasunout na původní místo, lehce je zatlačit nadoraz dolů, motýlkový zámek uchopit za křidélko, ve svislé poloze jej zatlačit a pootočit s ním ve směru hodinových ručiček o 90 VAROVÁNÍ Motýlové zámky jsou zamčeny, pokud křidélka jsou horizontálně a otevřeny, pokud jsou vertikálně. Ověřte si, zda západka je zasunuta pod plechem na zavírání. DOLNÍ KRYT - DEMONTÁŽ : 1. Po sejmutí horního krytu, uveďte vrtuli do horizontální polohy 2. Pomocí plochého šroubováku, stlačte a otočte o 90 0 oba zámky umístěné na dolním krytu zespodu u protipožární stěny 3. Odpojit drát přistávacího světla 4. Vytáhnout osu prvního pantu umístěnou po straně protipožární stěny a poté přidržujte kryt motoru a vytáhněte osu druhého pantu, kryt odstraňte směrem dopředu 5. Při montáži postupujte opačným způsobem

30 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy PŘEDLETOVÁ PROHLÍDKA Před každým letem je nezbytné provést kompletní prohlídku letounu, jak je zde uvedeno. PROHLÍDKA KABINY A. Hmotnost a vyvážení: zkontrolovat, zda je v povolených mezích B. Bezpečnostní pásy : volné a nepoškozené C. Kontrola volnosti řízení: pro ujištění se, že nic nebrání pohybu ovládání D. Parkovací brzda: kontrola E. Brzdový válec: kontrola stavu kapaliny F. Hlavní vypínač: zapnout G. Kontrolka dobíjení: musí svítit a zda reaguje ampérmetr H. Klapky: kontrola volnosti pohybu a funkčnost jejich polohoznaku I. Vyvážení: kontrola funkce v celém rozsahu včetně jeho polohoznaku J. Palivo: zkontrolovat množství potřebné pro předpokládaný let K. Hlavní vypínač: vypnout VNĚJŠÍ PROHLÍDKA Proveďte vnější prohlídku dle stanoveného postupu, směrem uvedeným u obrysu letadla (obr. 4-1). A. Víčko levé nádrže: zkontrolovat zajištění B. Odvzdušnění levé nádrže: kontrola průdyšnosti C. Kontrola průdyšnosti snímačů tlaku vzduchu: nefoukat dovnitř D. Náběžná hrana a povrch křídla: kontrola celistvosti a nepoškození E. Levé křidélko:kontrola volnosti pohybu upevnění a volnosti táhla ovládání F. Levá klapka a závěsy: kontrola celistvosti G. Zkontrolovat úplnost levé strany hlavního podvozku, nahuštění pneumatiky (1.1 bar),nepřítomnost vůle a dotažení šroubů připevňujícího třmenu, stav povrchu trupu letadla, upevnění aerodyn. krytu kola ( botička, zvláštní výbava) H. Vodorovná ocasní plocha: kontrola volnosti pohybu a upevnění I. Svislá ocasní plocha: kontrola volnosti pohybu a upevnění L. Kontrola celistvosti pravé strany hlavního podvozku, nahuštění pneumatiky

31 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy (1.1 bar), nepřítomnost vůle a dotažení šroubů připevňujícího třmenu, zkontrolovat stav povrchu trupu letadla, upevnění aerodyn. krytu ( botička zvláštní výbava) M. Pravá klapka a závěsy: kontrola celistvosti N. Pravé křidélko: kontrola volnosti pohybu a upevnění O. Náběžná hrana a povrch křídla: kontrola celistvosti a průdyšnosti odvzdušnění pravé nádrže P. Kontrola zajištění víka pravé nádrže Q. Kontrola průdyšnosti pravého snímače statického tlaku, nefoukat dovnitř (čtěte poznámku) R. Kontrola celistvosti nohy příďového podvozku, nahuštění pneumatiky (0,9 bar) a jejího stavu, kontrola stavu pryžového tlumiče, upevnění aerodyn. krytu ( botička zvláštní výbava) S. Stav vrtule a vrtulového kužele: kontrola celistvosti a upevnění T. Otevřít motorový kryt a provést následující úkony: I. Kontrola nepřítomnosti cizích předmětů II. Kontrola chladící soustavy proti úniku kapaliny, kontrola množství chladící kapaliny v nádrži III. Kontrola olejové soustavy proti úniku, kontrola stavu oleje v nádrži IV. Otevřít oba palivové kohouty, kontrola úniku paliva ze soustavy, kontrola celistvosti, odkalit vzorek z odkalovacího kalíšku umístěného na protipožární stěně, zavřít palivové kohouty. Zkontrolovat na nepřítomnost vody nebo jiným příměsí. VAROVÁNÍ Odkalování musí být prováděno u letadla stojícího na rovné ploše. V. Kontrola celistvosti silentbloků motoru VI. Kontrola celistvosti a úplnosti vzduchového sacího systému, především zkontrolovat, gumové spojky karburátorů na nepřítomnost trhlin VII. Zkontrolovat, zda všechny části jsou řádně upevněny.

32 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy U V Zavřít motorový kryt Kontrola průdyšnosti levého vstupu statického tlaku POZNÁMKA Vyvarujte se foukaní dovnitř do vstupu celkového tlaku vzduchu, umístěného na levé vzpěře a do vstupů statického tlaku vzduchu, což může vést k poškození přístrojů letadla. obr. 4-1

33 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy POSTUPY CHECKLISTY Před spouštěním motoru (PO PŘEDLETOVÉ PROHLÍDCE) I. Sedačky, nastavit dle potřeby a ujistit se o zajištění II. III. IV. Parkovací brzda, zabrzdit Upínací pasy, zapnout Kabina, zavřít a zajistit SPOUŠTĚNÍ MOTORU I. Palivové kohouty, otevřít II. III. IV. Hlavní vypínač, zapnout Přípusť, volnoběh Sytič, zapnout dle potřeby V. Radiostanice, elektronické přístroje a ostatní el. spotřebiče - vypnuto VI. Prostor před vrtulí volný VII. Magneta, zapnout VIII. Klíč v zapalování do polohy START ( maximálně na 10 sec.) IX. Otáčky, nastavit / min. X. Tlak oleje, kontrola - do 10 sec. minimálně 2 bar, jinak hrozí zadření motoru XI. Sytič, postupně zavřít XII. Kontrolní světlo dobíjení, zhasnuto PŘED POJÍŽDĚNÍM I. Radiostanice a ostatní elektronické přístroje, zapnout II. Výškoměr, nastavit III. Polohová světla podle požadavků IV. Brzdy, odbrzdit, kontrola funkčnosti PŘED VZLETEM I. Parkovací brzda, zabrzdit II. Otáčky motoru, / min. olej nad 50 C, / min. olej pod 50 C III. IV. Palivové kohouty, otevřeno Palivo, kontrola množství V. Dveře zavřeny - zajištěny VI. Upínací pasy, zapnuty VII. Sedačka, kontrola zajištění

34 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy VIII. Řízení, kontrola volnosti IX. Vyvážení, poloha vzlet X. Sytič, kontrola vypnutí XI. Kontrola zapalování, hodnoty motorových přístrojů pro zkoušku: teplota chladící kapaliny, hlavy válců C teplota oleje C tlak oleje 1,5-7 bar nastavit otáčky na 4000 / min., max. povolený pokles 300 ot., max. povolený rozdíl 120 ot. XII. Přístroje, kontrola hodnot a nastavení výškoměru XIII. Kontrolní světlo dobíjení, zhasnuto XIV. Klapky, 15 - poloha pro vzlet VZLET A STOUPÁNÍ I. Radiostanice, ohlášení vzletu II. Kontrola prostoru, na finále, dráha a po vzletu III. Parkovací brzda, odbrzdit IV. Postavit letadlo do osy vzletu V. Přípusť, plynule nastavit plná VI. Bezprostředně po rozjetí nadzvednout mírně příďové kolo (asi 5 10 cm) VII. Po odpoutání, rychlost upravit na 100 km/h a zahájit stoupání PO VZLETU I. Otáčky, dle potřeby (optimálně /min.) II. Klapky, zavřít na 0 III. Rychlost km/h, vyvážit dle potřeby CESTOVNÍ LET I. Dosáhnout cestovní výšky II. Nastavit otáčky pro cestovní let, vyvážit dle potřeby III. Kontrola hodnot motoru teplota chladící kapaliny, hlavy válců C teplota oleje C tlak oleje 1,5-5 bar

35 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Normální postupy PŘIBLIŽENÍ A PŘISTÁNÍ - V POLOZE PO VĚTRU I. Palivo, kontrola stavu a palivových kohoutů II. III. IV. Přístroje motoru, kontrola hodnot Palivové čerpadlo vypnout, kontrola funkce hlavního čerpadla a zapnout Brzda, kontrola funkce V. Upínací pasy, zapnuty dotaženy VI. Kontrola prostoru, před 3. zatáčkou, Base leg, finále a na RWY VII. Hlášení radiostanicí - PO 3. ZATÁČCE I. Otáčky motoru, cca / min. II. III. IV. Rychlost snížit na 110 km / h Klapky, vysunout 15 - poloha vzlet, vyvážit dle potřeby - FINÁLE Zapnout přistávací světla (jestliže jsou nainstalována) V. Klapky, vysunout na maximum 40 VI. Rychlost km / h VII. Kontrola přistávací dráhy VIII. Hlášení radiostanicí IX. (optimální rychlost dosednutí je 70 km / h) PO OPUŠTĚNÍ DRÁHY I. Parkovací brzda, zabrzdit II. Přistávací světla, vypnout III. Klapky, zasunout na 0 IV. Parkovací brzda, odbrzdit VYPNUTÍ MOTORU 1. Parkovací brzda, zabrzdit 2. Otáčky, volnoběh ponechat 1 min 3. Elektrická vybavení vypnout 4. Magneta postupně vypnout 5. Hlavní vypínač vypnout 6. Palivové kohouty zavřít 7. Parkovací brzda, odbrzdit

36 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony ODDÍL 5 VÝKONY OBSAH ÚVOD... 2 KALIBROVANÁ VZDUŠNÁ RYCHLOST... 3 PÁDOVÉ RYCHLOSTI... 3 BOČNÍ VÍTR... 4 VZLET... 5 PŘISTÁNÍ... 6 Délka přistání a výběhu... 6 STOUPAVOST... 7 Stoupání v čisté konfiguraci... 7 Cestovní režimy... 8 VLIV DEŠTĚ A HMYZU... 8

37 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony ÚVOD Tento oddíl poskytuje všechny důležité informace pro správné a zevrubné plánování letu od vzletu do přistání. Data v grafech a tabulkách byla stanovena použitím: nepoškozeného letounu a motoru průměrných technik pilotáže Každý graf nebo tabulka byla ustanovena v souladu s ICAO Standardní atmosférou (MSA), zhodnocením účinku na výkon byly stanoveny teoretické hodnoty pro: vzdušnou rychlost venkovní teplotu výšku váhu.

38 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony KALIBROVANÁ VZDUŠNÁ RYCHLOST Rozdíl mezi indikovanou a kalibrovanou vzdušnou rychlostí je v limitu ± 3% JAR-VLA pro všechny rychlosti nad 1.3 Vs. PÁDOVÉ RYCHLOSTI PODMÍNKY: váha 450 kg motor - volnoběh bez vlivu země úhel náklonu v zatáčce KLAPKY IAS km/h IAS km/h IAS km/h IAS km/h

39 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony BOČNÍ VÍTR Maximální zkoušená boční složka větru 15Kts Příklad jejího určení : Zadání úhel větru na dráhu = 30 rychlost větru = 20 Kts Výsledek čelní složka = 17,5 Kts boční složka = 10 Kts

40 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony VZLET vzdálenost přes 15m překážku Podmínky : - MSA - klapky : 15 - motor : přípusť plná - vítr : 0 / klid - RWY : suchá, travnatá, vodorovná obr.5-2 vzlet

41 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony PŘISTÁNÍ DÉLKA PŘISTÁNÍ A VÝBĚHU vzdálenost přes 15m překážku Podmínky : - MSA - klapky : 35 - motor : volnoběh - vítr : 0 / klid - RWY : suchá, travnatá,vodorovná obr. 5-3 přistání

42 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony STOUPAVOST STOUPÁNÍ V ČISTÉ KONFIGURACI Podmínky : - MSA - klapky 0 - hmotnost 450 kg - motor : plná přípusť - V y = 120 km/h obr.5-4 stoupavost

43 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Výkony CESTOVNÍ REŽIMY Podmínky : - MSA - altitude : 0 m - vítr : klid ot/min CAS km/h spotřeba paliva l/h VLIV DEŠTĚ A HMYZU Letové testy prokázaly, že déšť ani hmyz nemají podstatný vliv na výkony letounu.

44 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Váhy a vyvážení ODDÍL 6 VÁHY A VYVÁŽENÍ OBSAH ÚVOD... 2 POSTUP VÁŽENÍ... 2 Příprava... 2 Vyrovnání... 2 Vážení... 2 Určení těžiště a centráže... 2 VÁHOVÝ PROTOKOL... 3 PROVOZNÍ CENTRÁŽ... 4

45 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Váhy a vyvážení ÚVOD Tento oddíl popisuje postupy pro stanovení prázdné hmotnosti a centráže letounu. Připojena je rovněž informace o postupu při naložení letadla. POSTUP VÁŽENÍ PŘÍPRAVA a. Vážení provádějte uvnitř zavřeného hangáru b. Z kabiny odstraňte všechny předměty, které by narušovaly postup c. Vyrovnat příďový podvozek d. Vypustit palivo e. Olej, hydraulickou a chladící kapalinu do provozního stavu f. Posunout sedadla co nejvíce dopředu g. Klapky zasunout (0 0 ) h. Zkontrolovat čistotu povrchu i. Umístit váhy (min. pro 150 kg) pod každé kolo podvozku. VYROVNÁNÍ a. Vyrovnat letoun použitím podlahy kabiny jako vztažné vodorovné roviny b. Srovnat do roviny upuštěním přední pneumatiky. VÁŽENÍ a. Zaznamenat výsledky vyvážení z každé váhy b. Třikrát zkontrolovat postup vážení a jeho výsledky c. Vypočítat prázdnou hmotnost URČENÍ TĚŽIŠTĚ A CENTRÁŽE a. Zavěsit olovnici kolmo k náběžné hraně (přibližně metr od kořene křídla) a označte místo na podlaze b. Opakujte postup pro každou polovinu křídla c. Natáhněte přímku mezi dvěma značkami d. Změřte vzdálenost mezi přímkou a osou hlavního podvozku e. Zaznamenaná data použijte podle možností k určení těžiště letounu a jeho centráže (viz následující tabulka).

46 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Váhy a vyvážení VÁHOVÝ PROTOKOL Typ P92 ECHO výrobní číslo s/n : datum vážení : Vztažná rovina: Příruba vrtule bez rozpěrky. příďové kolo -hmotnost M1 = levé kolo hmotnost ML = pravé kolo - hmotnost MP = M2 = ML + MP = kg vzdálenost A od levé osy AL = vzdálenost A od pravé osy AP = průměr ( AL+AP ) / 2 A = vzdálenost B od příď. kola B = m prázdná váha MPR = M1 + M2 = kg M2. A M1. B D = MPR = m _D_ D% = 1, = % : maximální vzletová hmotnost MMV = 450 kg prázdná hmotnost MPR = kg maximální užitečná hmotnost MMU = kg poznámka

47 COSTRUZIONI AERONAUTICHE P92 ECHO Classic TECNAM s.r.l. LETOVÁ PŘÍRUČKA Váhy a vyvážení PROVOZNÍ CENTRÁŽ Hodnota provozní centráže se může pohybovat v tomto rozmezí : % SAT

48 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy ODDÍL 7 POPIS SYSTÉMŮ OBSAH ÚVOD... 2 POPIS LETADLA... 2 ŘÍDICÍ PLOCHY... 2 PŘÍSTROJOVÁ DESKA... 3 TŘECÍ POJISTKA PÁKY PŘÍPUSTI... 3 SEDADLA A UPÍNACÍ PÁSY... 4 DVEŘE... 4 POHONNÁ JEDNOTKA... 4 PALIVOVÝ SYSTÉM... 5 ELEKTRICKÝ SYSTÉM... 5 TEPLOTA OLEJE A HLAV VÁLCŮ, TLAK OLEJE... 5 AVIONIKA... 5 RYCHLOMĚR indikátor vzdušné rychlosti... 6 BRZDOVÝ SYSTÉM... 6

49 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy ÚVOD Tento oddíl poskytuje popis a obsluhu letounu a jeho systémů. POPIS LETADLA KŘÍDLO jednovzpěrové s torzní skříní, ta sestává z hlavního a pomocného nosníku propojených žebry a tuhého potahu, náběžná hrana a vzpěra jsou připevněny k hlavnímu nosníku. Klapka a křidélko jsou otočně zavěšeny na pomocný nosník. Křídlo s průhledným palivoznakem má nádrž vyrobenu z laminátu TRUP - přední část trupu je příhradové konstrukce zčásti potažena plechem, zbytek laminátovou karosérií. Zadní poloskořepinová konstrukce je z hliníkové slitiny. Motorový prostor je od kabiny oddělen protipožární stěnou, k ocelovému motorovému loži je připevněna noha příďového podvozku. Hlavní podvozek sestává ze dvou nezávislých ocelových pružin připevněných k trupové příhradovině. OCASNÍ PLOCHY svislá ocasní plocha je celokovová, směrovka se skládá z hliníkového trubkového torzního nosníku a žeber, kýlovka je tvořena z plechových profilů. Potah obou je z hliníkového plechu. Vodorovná ocasní plocha je plovoucí, je složena z hliníkového trubkového nosníku, žeber a pomocného nosníku, celá konstrukce je potažena syntetickou tkaninou. ŘÍDICÍ PLOCHY zahrnují křidélka, směrovku a výškovku. Řídící plochy jsou ovládány ručně použitím řídící páky pro křidélka a výškovku a pedálů pro směrovku, podélné řízení vede systémem táhel a je vybaveno vyvažovací ploškou. Ovládání křidélek je smíšeného typu, táhly a lany. Lanový ovládací okruh je uzavřen v kabině a je spojen s párem ovládacích táhel umístěných v křídle. Vyvážení křidélek je provedeno ploškou umístěnou na levém křidélku ovladatelnou na zemi. Ovládání směrovky je řešeno lany, její vyvážení je provedeno ploškou umístěnou na směrovce nastavitelnou na zemi.

50 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy Klapky se vysunují plynule pomocí elektrického serva. Na přístrojové desce je umístěn ovládací spínač a polohoznak ukazující pozici jejich vysunutí. Vyvažovací ploška podélného řízení je ovládána elektricky, spínačem umístěným mezi sedadly posádky, na přístrojové desce nebo hlavici řídící páky. Její polohu ukazuje indikátor na palubní desce. PŘÍSTROJOVÁ DESKA je obvyklého typu, poskytující místo pro různá zařízení. Položky označené tečkou jsou nadstandardní. NADSTANDARD obr. 7-1 přístrojová deska TŘECÍ POJISTKA PÁKY PŘÍPUSTI. Jestliže je to potřebné seřiďte motorovou přípusť přiměřeným přitažením třecí pojistky ovladačem na palubní desce, umístěným poblíž středního ovladače přípusti.

51 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy SEDADLA A UPÍNACÍ PÁSY Letoun je vybaven nastavitelnými tříbodovými upínacími pásy pro každé sedadlo. Sedadla mohou být dvojího typu. Standardní sedadla jsou ze skelného vlákna s jednoduchou odstranitelnou poduškou. Lze je nastavit na zemi pomocí západky umístěné pod poduškou. Sedadla typ J jsou postavena z hliníkových trubek a čalouněna syntetickým materiálem. Páčka umístěná na přední dolní straně každého sedadla umožňuje seřízení pozice ze sedadla. DVEŘE Dveře mohou být dvojího typu: Standardní dveře složené z lehké trubkové kostry potažené plastovým panelem. Doplňkové rozšířené dveře s loketní opěrkou. Dveře mohou být vybaveny zámkem. V blízkosti horní zadní hrany obou dveří zevnitř kabiny se nachází zajišťovací páčka. Po uzavření je nutno dveře před letem zajistit. Páčku otočte dolů dozadu a opře se o kostru kabiny. POHONNÁ JEDNOTKA ROTAX 912ULS, čtyřtaktní, plochý čtyřválec, se smíšeným chlazením kapalinou a vzduchem, s dvojitým elektronickým zapalováním, s oddělenou olejovou nádrží maximální výkon 100 ks (73,5 kw) při 5800 ot./ min. reduktor 2,4286 : 1 vrtule GT-ECHO 2/172/164 Bližší informace naleznete v Příručce pro obsluhu a údržbu ROTAX 912ULS

52 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy PALIVOVÝ SYSTÉM Systém se skládá ze dvou palivových nádrží, které tvoří část náběžné hrany každého křídla. Sledování hladiny paliva v nádrži je možné buď přes průhledné kalibrované palivoznaky viditelné z kabiny v náběžné hraně křídel. Každá nádrž má kapacitu 30 litrů paliva. Každá nádrž je vybavena uzavíratelným kohoutem ovládaným z kabiny. Systém je vybaven odkalovacím kalíškem umístěným na protipožární stěně a hlavním filtrem před podávacím čerpadlem. Palivový systém také zahrnuje mechanické čerpadlo poháněné od motoru a nouzový systém, který je zabezpečen samospádem v případě selhání hlavního čerpadla. ELEKTRICKÝ SYSTÉM se skládá z 12 V, stejnosměrného okruhu ovládaného hlavním vypínačem umístěným na palubní desce. Elektřina je dodávána buď alternátorem nebo akumulátorem umístěným v zadní části trupu. Kontrolní světlo dobíjení a Volt-metr jsou umístěny na pravé straně přístrojového panelu. TEPLOTA OLEJE A HLAV VÁLCŮ, TLAK OLEJE Tyto ukazatele jsou zapojeny v sérii se svými příslušnými snímači. Všechny tyto obvody jsou chráněny příslušnou pojistkou. AVIONIKA Střední část palubní desky slouží pro umístění přístrojů avioniky. Zástavba tohoto příslušenství se řídí odpovídajícími schématy pro každý systém zvlášť.

53 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy RYCHLOMĚR indikátor vzdušné rychlosti je umístěn vlevo na přístrojové desce. Jeho systém se skládá ze snímačů statického a celkového tlaku vzduchu umístěných na levém křídle. obr. 7-2 rychloměrný systém BRZDOVÝ SYSTÉM systém je jednookruhový (obr. 7 3 ) složený z pracovního válce a dvou třmenů umístěných na nohách hlavního podvozku. Brzdy jsou kotoučové s plovoucími třmeny. Systém je vybaven pohotovostní parkovací brzdou. Pro použití provozní brzdy stačí zatáhnout za páku (1) umístěnou na tunelu pod středovým ovladačem přípusti motoru směrem dozadu. Před použitím parkovací brzdy zatáhněte brzdovou páku (1) směrem dozadu a otočte ventilem (2) parkovací brzdy doprava do polohy zapnuto (ON). Čím větší silou zatáhnete, tím větší je i brzdný účinek. Systém je vybaven přepouštěcím ventilem, takže v případě je-li ventil parkovací brzdy (2) v poloze zapnuto (ON), zatažením za páku brzdy (1) se parkovací brzda též uvede v činnost. Parkovací brzdu používejte pouze jako pohotovostní, při dlouhodobém použití, zvláště za vysoké teploty venkovního vzduchu může dojít k jejímu zablokování.

54 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Systémy obr. 7-8

55 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Manipul. a údržba ODDÍL 8 POZEMNÍ MANIPULACE A ÚDRŽBA OBSAH ÚVOD... 2 PERIODICKÉ PROHLÍDKY... 2 ÚPRAVY A OPRAVY... 2 POZEMNÍ MANIPULACE... 2 PARKOVÁNÍ A KOTVENÍ... 2 ZVEDÁNÍ... 3 NIVELACE... 3 ČIŠTĚNÍ A ÚDRŽBA... 3

56 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Manipul. a údržba ÚVOD P92-ECHO je jednoduchý a robustní stroj, jehož konstrukce umožňuje snadný servis a nejlepší letové vlastnosti. Tato část popisuje postupy pro pozemní manipulaci a běžnou údržbu. Svědomité dodržování zajistí, že váš letoun bude dlouho a spolehlivě sloužit s optimálním výkonem a maximální bezpečností. PERIODICKÉ PROHLÍDKY Lhůty prohlídek následují po 50 a 100 hodinách provozu a jsou pro ně stanoveny speciální postupy. Správný a úplný popis těchto postupů naleznete v Příručce pro údržbu letadla a Příručce pro údržbu motoru. ÚPRAVY A OPRAVY Vyvarujte se jakýchkoli úprav, které by mohly ovlivnit letovou způsobilost letadla. Pro každou úpravu nebo změnu kontaktujte zástupce výrobce, nebo organizaci jenž vydala oprávnění letové způsobilosti letadla. Pro opravy letadla postupujte podle Příručky pro údržbu. POZEMNÍ MANIPULACE S letounem se může pohybovat táhnutím za vrtuli, nebo může být k příďovému kolu připojena oj za úchyty na vidlici k tomu určené. Letoun může být řízen pomocí směrovky nebo, pro ostřejší zatáčky, stlačením ocasu a zvednutím příďového kola ze země. V tomto případě, díky dobrému těžišti, je třeba pouze lehkého zatlačení u kořene SOP na trup. Vyvarujte se stranového pohybu příďového kola po zemi a nepokoušejte se zabránit pohybu letounu držením za konce křídel. PARKOVÁNÍ A KOTVENÍ Při venkovním parkování vždy stavte letoun proti větru a zabrzděte ho nebo zaklínujte, pokud jsou klíny k dispozici. Nepoužívejte parkovací brzdu pro dlouhé parkování, letadlo zajistěte pomocí klínů a odbrzděte. Při některých povětrnostních podmínkách a určitém počasí se doporučuje letoun ukotvit. Kotvící lana se upevňují za konce vzpěr na spodu křídel a jejich druhé konce k zemním kotvám. Vidlice příďového kola může být použita k přednímu ukotvení. Řídící páka musí být zajištěna upínacími pasy pro zabránění pohybu kormidel možným větrem.

57 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Manipul. a údržba ZVEDÁNÍ Díky nízké váze letounu, zvednutí jednoho z kol hlavního podvozku může být docíleno i bez použití hydraulického zvedáku. Ve skutečnosti stačí, aby jedna osoba nadzvedla konec křídla v blízkosti nosníku před koncovým obloukem, přičemž jiná osoba umístí vhodně vysokou podporu, např. dřevěný podstavec, pod připojení listové pružiny do trupu. Vyvarujte se poškození nátěru, pokryjte podstavec gumou nebo jiným vhodným materiálem. NIVELACE Občasná nivelace může být potřebná pro kontrolu nasazení křídel a nebo vzepětí nebo pro přesné určení těžiště. Letoun je vyrovnaný když je spodní okraj kabiny ve vodorovné poloze a podpůrný nosník hlavního podvozku je vodorovný v příčném směru. Vyrovnejte letoun pomocí jednoduché vodováhy a přizpůsobte sklon letounu pomocí podložek umístěných pod kola nebo regulováním tlaku v pneumatikách. ČIŠTĚNÍ A ÚDRŽBA Je nutné udržovat letoun čistý a odstraňovat jakékoli možné zdroje koroze. Pro zamezení působení škodlivin používejte leštící prostředky. Při opravách nebo výměnách obnovte původní antikorozní ochranu. Pro údržbu lakovaného povrchu používejte prostředky pro automobily. Na čištění průhledných částí kabinového překrytu používejte čistou vodu případně s malým obsahem saponátu. Pro vyleštění je možno použít leštěnku na nábytek bez obsahu rozpouštědel a silikonu. Vyvarujte se použití alkoholu, benzinu a syntetických rozpouštědel, mohlo by dojít k trvalému poškození povrchu jednotlivých částí. Při častém provozu letadla na letištích s nezpevněnou plochou, je třeba důsledně kontrolovat upevnění aerodynamických krytů podvozku. Při provozu na blátivé ploše je třeba po letu zkontrolovat a odstranit případné nečistoty usazené v zadní části krytů. Při častém provozu, nebo opakované sérii letů, na blátivé ploše je třeba demontovat z podvozku aerodynamické kryty kol, protože vlivem nahromadění bláta v zadní části krytů, může dojít k jejich poškození.

58 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Manipul. a údržba

59 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky ODDÍL 9 DODATKY OBSAH RADIOSTANICE... 2 Ovládací panel :... 2 Displej :... 2 INTERKOM... 3 (INTERKOM nadstandard)... 3 VLEKY KLUZÁKŮ... 4 Všeobecně... 4 Provozní omezení... 4 Normální postupy... 4 VÝSADKY... 6 Všeobecně... 6 Provozní omezení... 6 Normální postupy... 7

60 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky RADIOSTANICE Základní obsluha a popis typu ICOM IC-A 200. e f g a b d c OVLÁDACÍ PANEL : a) volba frekvence v okénku STBY (připravena k použití) po 1 MHz krocích b) volba frekvence v okénku STBY (připravena k použití) po 0.50 MHz, nebo při povytažení po 0.25 MHz krocích c) zapíná radiostanici, ovládá hlasitost, při povytažení zapíná šum (zvýšení citlivosti příjmu) d) přepíná frekvence indikované v okénkách USE a STBY na displeji DISPLEJ : e) pracovní frekvence, pro vysílání a příjem f) indikace vysílání ze stanice g) frekvence připravená k použití, zde je možno pomocí ovladačů a), b) ji přeladit Pro podrobný popis a obsluhu prostudujte Návod k obsluze radiostanice.

61 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky INTERKOM Základní popis a obsluha typu : Interkom je součástí radiostanice. Zapnutí nebo vypnutí je možné páčkovým spínačem umístěným ve středu palubní desky vlevo od panelu avioniky. (INTERKOM nadstandard) Základní popis a obsluha typu FLYGHTCOM 403 mc. Letadlo je vybaveno poloautomatickým zařízením pro vnitřní komunikaci posádky spínaným hlasem. Ke správné činnosti tohoto zařízení je třeba nastavit okamžik sepnutí, ovladačem Squelch, pro určitou úroveň hluku v kabině. Otočit ovladač vpravo, až bude ve sluchátkách slyšet šum, pak pomalu otáčet vlevo až šum zmizí. Při následném mluvení do mikrofonu bude interkom spínat automaticky. Squelch nastavení úrovně spínání Volume nastavení hlasitosti ALL ISO přepínač vysílání : ALL mohou mluvit do vysílání oba členové posádky ISO vysílat může pouze pilot Pro podrobný popis a obsluhu prostudujte Návod k obsluze interkomu.

62 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky VLEKY KLUZÁKŮ Tento dodatek obsahuje údaje pro provádění vleků kluzáků a doplňuje jednotlivé kapitoly letové příručky následovně : VŠEOBECNĚ S letadlem P92 Echo je možno provádět vleky kluzáků. Vypínací páka vlečného zařízení je umístěna vlevo od středního tunelu mezi sedadly. PROVOZNÍ OMEZENÍ Vleky kluzáků jsou povoleny při splnění následujících podmínek : 1. Maximální povolená vzletová hmotnost kluzáku 400 kg 2. Maximální povolená vzletová hmotnost letadla P92 Echo 450 kg 3. Maximální přípustné zatížení vlečného lana je 4900 N 4. Letadlo P92 Echo je vybaveno : vlečným zařízením schváleného typu zpětným zrcátkem UPOZORNĚNÍ 1. Při provádění vleků kluzáků musí být dodržována omezení dle oddílu 2, Provozní omezení. 2. Je-li pevnost vlečného lana v tahu větší než 4900 N, musí být na vlečném laně pojistka, dimenzovaná na pevnost 4900 N. NORMÁLNÍ POSTUPY 1. DÚ před vzletem dle oddílu 4, Normální postupy 2. Provedení vzletu : vyvážení v neutrální poloze řídící páka v neutrální poloze, nastavit plnou přípusť motoru

63 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky zvednutí příďového kola při rychlosti 50 km/h výdrž provádět do rychlosti 80 až 110 km/h (dle omezení vlečeného kluzáku) při rychlosti 80 až 110 km/h převést letadlo do stoupání rychlost stoupání s klapkami v poloze pro vzlet ( 15 ), 80 až 110 km/h klapky zasunout ve výšce m a upravit otáčky motoru na / min. stoupání se zasunutými klapkami při rychlosti km/h 3. Cestovní rychlost ve vleku : dodržovat v souladu s omezením rychlosti pro kluzák ( maximálně 170 km/h ) 4. Sestup po vypnutí kluzáku : otáčky motoru 3000 / min. rychlost sestupu maximálně 170 km/h sestup provádět hadovitým letem kontrola volnosti prostoru UPOZORNĚNÍ Klesne-li teplota chladící kapaliny nebo oleje pod 60 C je nutno zvýšit otáčky a motor prohřát. Před přistáním musí být teplota chladící kapaliny a oleje minimálně 60 C. 5. Přistání s vlečným lanem : je povoleno při dodržení zásad stanovených UL-1.

64 COSTRUZIONI AERONAUTICHE P92 ECHO TECNAM s.r.l. LETOVÁ PŘÍRUČKA Dodatky VÝSADKY Tento dodatek obsahuje údaje pro provádění výsadků a doplňuje jednotlivé kapitoly letové příručky následovně : VŠEOBECNĚ S letadlem P92 Echo je možno provádět výsadky parašutistů. Seskoky parašutistů budou prováděny v souladu s předpisy V-PARA-1, V-PARA-3, UL-1 a UL-3. PROVOZNÍ OMEZENÍ Výsadky budou prováděny za následujících podmínek : 1. Seskoky mohou provádět parašutisté-držitelé kategorie D a vyšší s platnou licencí. 2. Seskoky budou prováděny s padáky otevíranými výtažným padáčkem do ruky bez použití přístrojů KAP-3P nebo PPK-U. 3. Padák bude upraven tak, aby nebyl zapojen systém automatického otevření záložního padáku. 4. SLZ musí mít platný TP. 5. Pilot musí mít záchranný padák s platnou certifikací, dobou zabalení a ošetřování. 6. Pilot SLZ musí mít kvalifikaci vysazovač. 7. Součástí vybavení letadla je nůž, nebo přeřezávač bezpečnostních pásů, který je pevně spojen šňůrou s drakem SLZ. 8. Pro seskoky je nutno demontovat pravou řídící páku. 9. Před výsadkovým letem budou ze SLZ demontovány pravé dveře kabiny. 10. Sedačka bude posunuta do krajní zadní polohy. 11. Seskoky budou prováděny z pravého sedadla SLZ.
