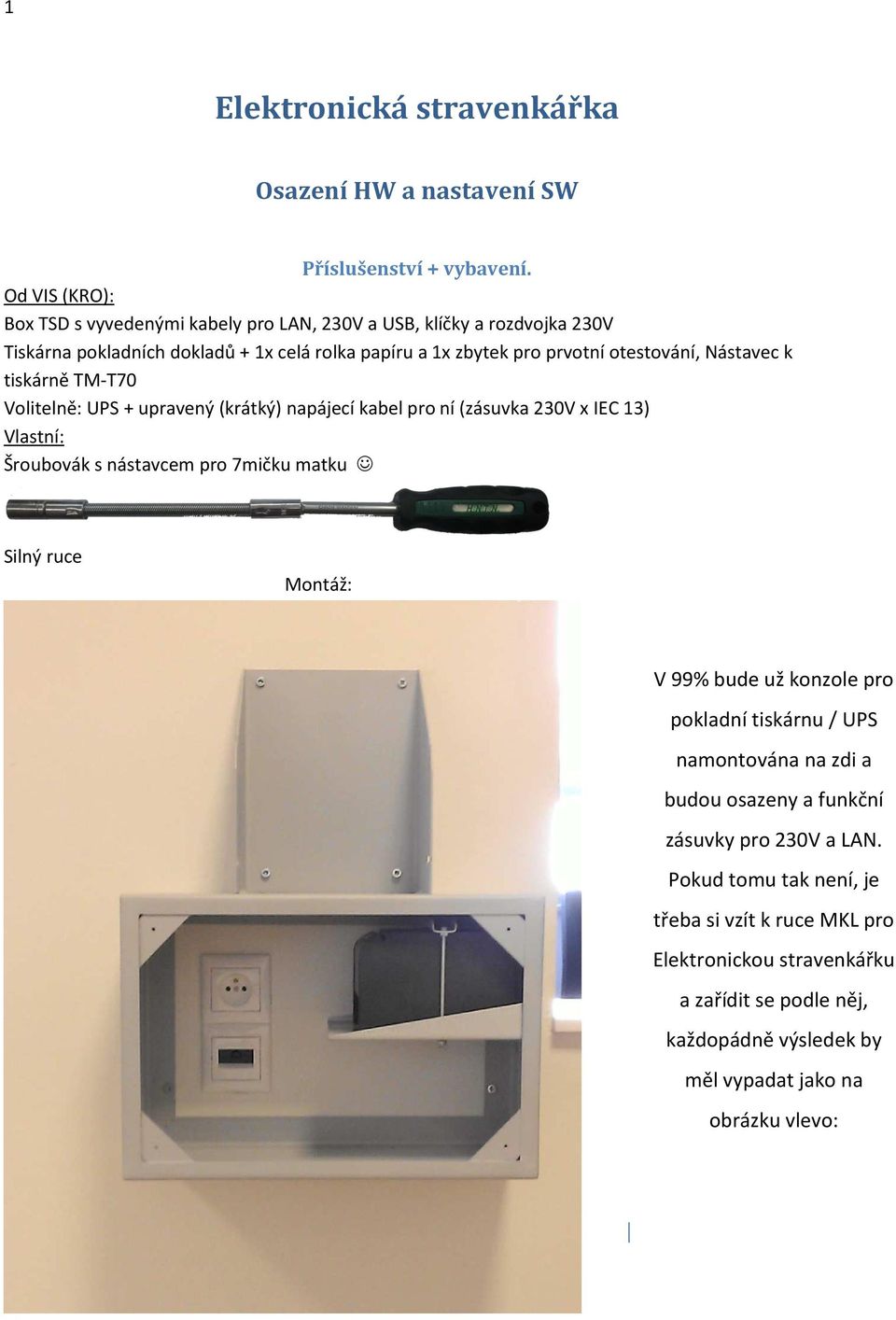

1 1 Elektronická stravenkářka Osazení HW a nastavení SW Příslušenství + vybavení. Od VIS (KRO): Box TSD s vyvedenými kabely pro LAN, 230V a USB, klíčky a rozdvojka 230V Tiskárna pokladních dokladů + 1x celá rolka papíru a 1x zbytek pro prvotní otestování, Nástavec k tiskárně TM-T70 Volitelně: UPS + upravený (krátký) napájecí kabel pro ní (zásuvka 230V x IEC 13) Vlastní: Šroubovák s nástavcem pro 7mičku matku Silný ruce Montáž: V 99% bude už konzole pro pokladní tiskárnu / UPS namontována na zdi a budou osazeny a funkční zásuvky pro 230V a LAN. Pokud tomu tak není, je třeba si vzít k ruce MKL pro Elektronickou stravenkářku a zařídit se podle něj, každopádně výsledek by měl vypadat jako na obrázku vlevo:

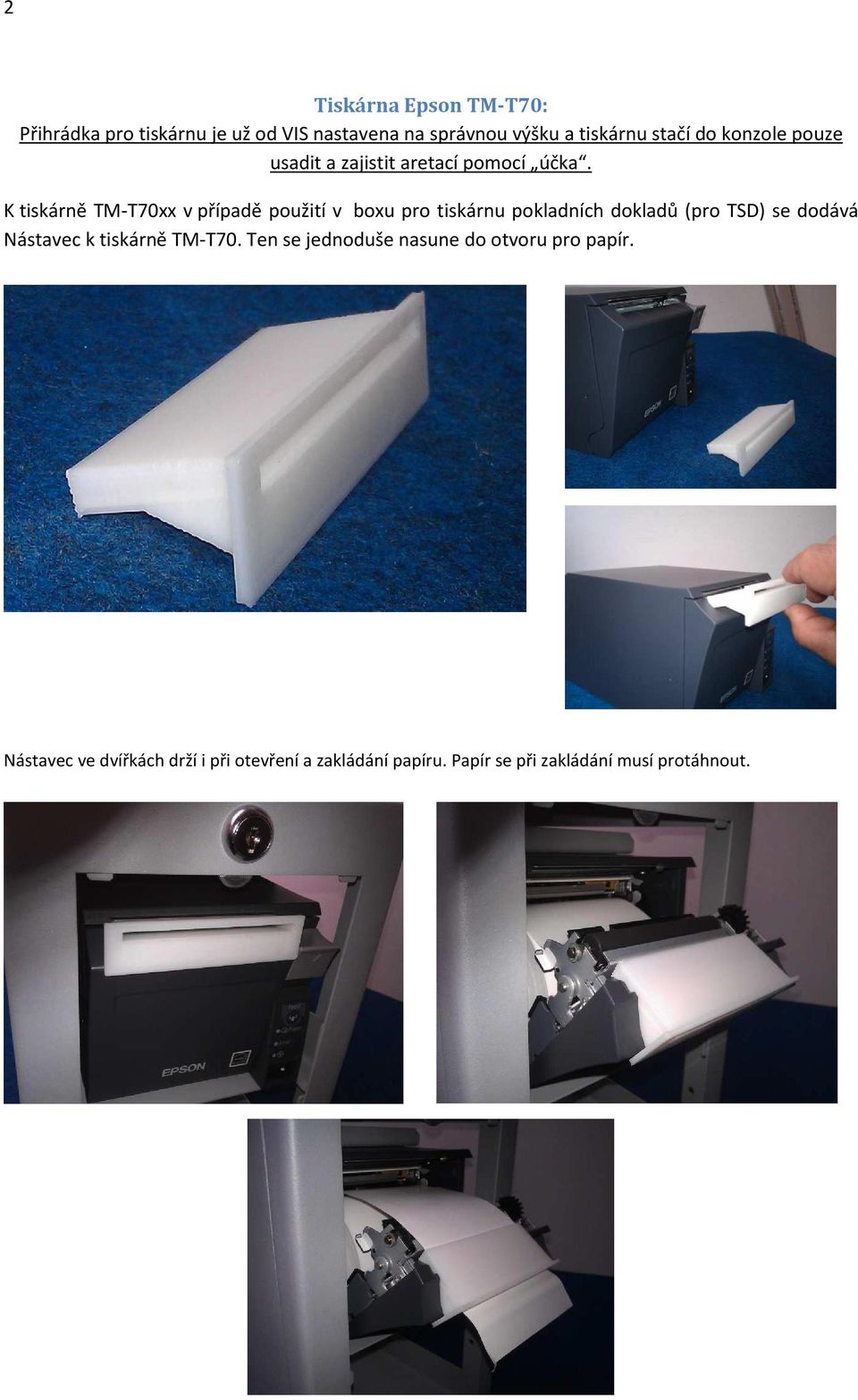

2 2 Tiskárna Epson TM-T70: Přihrádka pro tiskárnu je už od VIS nastavena na správnou výšku a tiskárnu stačí do konzole pouze usadit a zajistit aretací pomocí účka. K tiskárně TM-T70xx v případě použití v boxu pro tiskárnu pokladních dokladů (pro TSD) se dodává Nástavec k tiskárně TM-T70. Ten se jednoduše nasune do otvoru pro papír. Nástavec ve dvířkách drží i při otevření a zakládání papíru. Papír se při zakládání musí protáhnout.

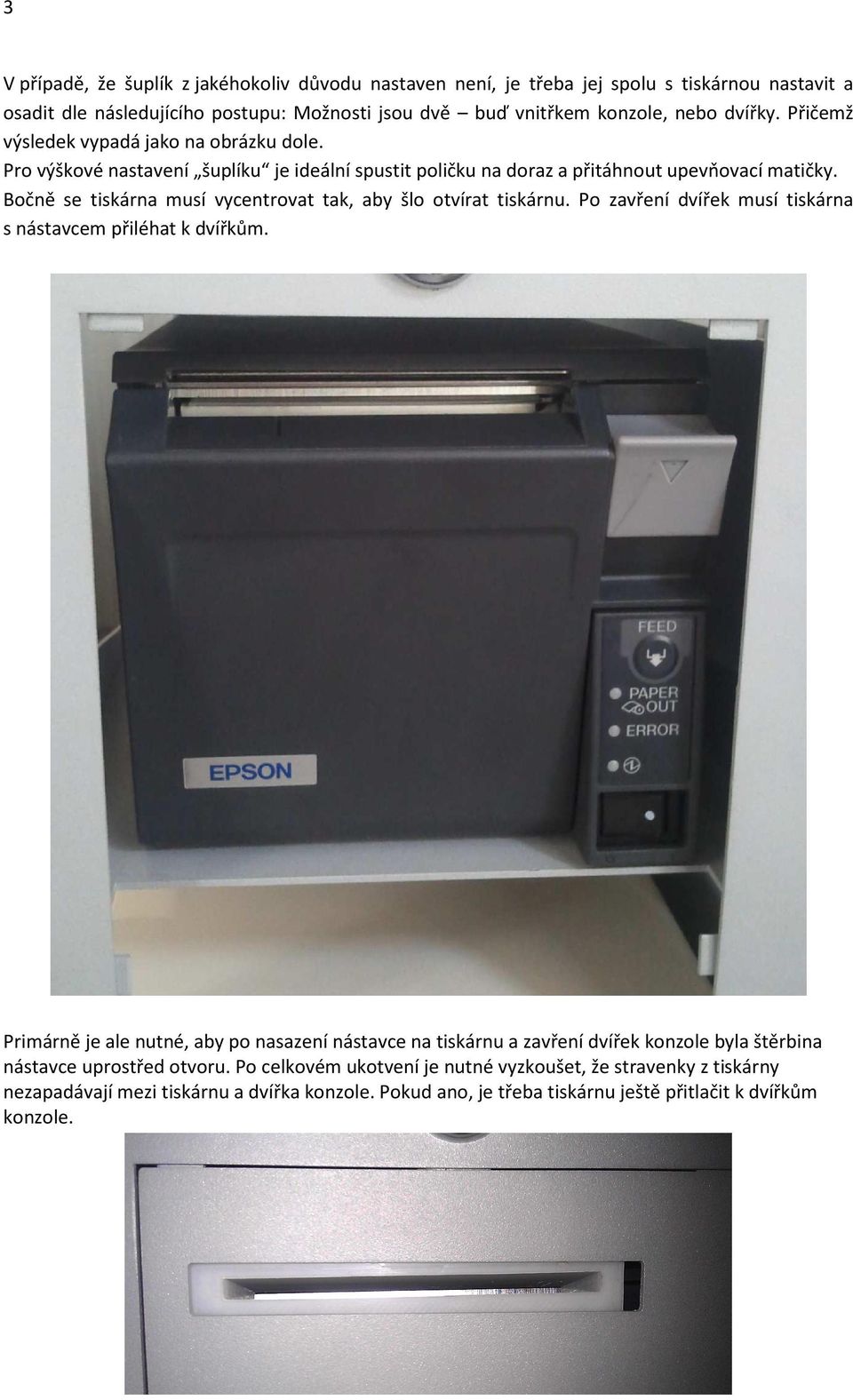

3 3 V případě, že šuplík z jakéhokoliv důvodu nastaven není, je třeba jej spolu s tiskárnou nastavit a osadit dle následujícího postupu: Možnosti jsou dvě buď vnitřkem konzole, nebo dvířky. Přičemž výsledek vypadá jako na obrázku dole. Pro výškové nastavení šuplíku je ideální spustit poličku na doraz a přitáhnout upevňovací matičky. Bočně se tiskárna musí vycentrovat tak, aby šlo otvírat tiskárnu. Po zavření dvířek musí tiskárna s nástavcem přiléhat k dvířkům. Primárně je ale nutné, aby po nasazení nástavce na tiskárnu a zavření dvířek konzole byla štěrbina nástavce uprostřed otvoru. Po celkovém ukotvení je nutné vyzkoušet, že stravenky z tiskárny nezapadávají mezi tiskárnu a dvířka konzole. Pokud ano, je třeba tiskárnu ještě přitlačit k dvířkům konzole.

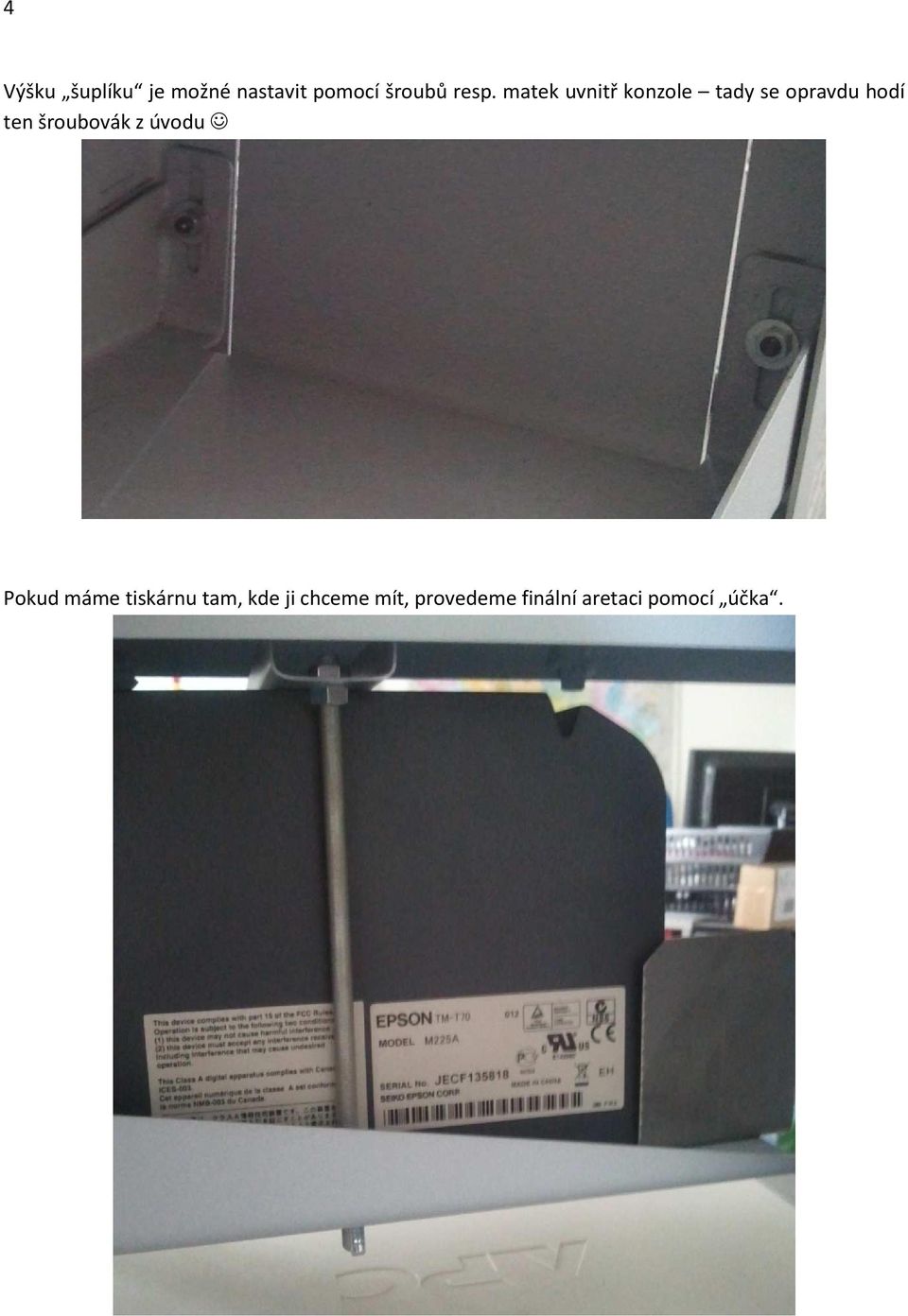

4 4 Výšku šuplíku je možné nastavit pomocí šroubů resp. matek uvnitř konzole tady se opravdu hodí ten šroubovák z úvodu Pokud máme tiskárnu tam, kde ji chceme mít, provedeme finální aretaci pomocí účka.

5 5 Osazení UPS: UPS vložíme do konzole tak, aby zapínací tlačítko i diody byly směrem k dvířkám a UPS se dala vypínat/zapínat bez nutnosti předchozí demontáže osazeného Boxu. viz. obrázek..

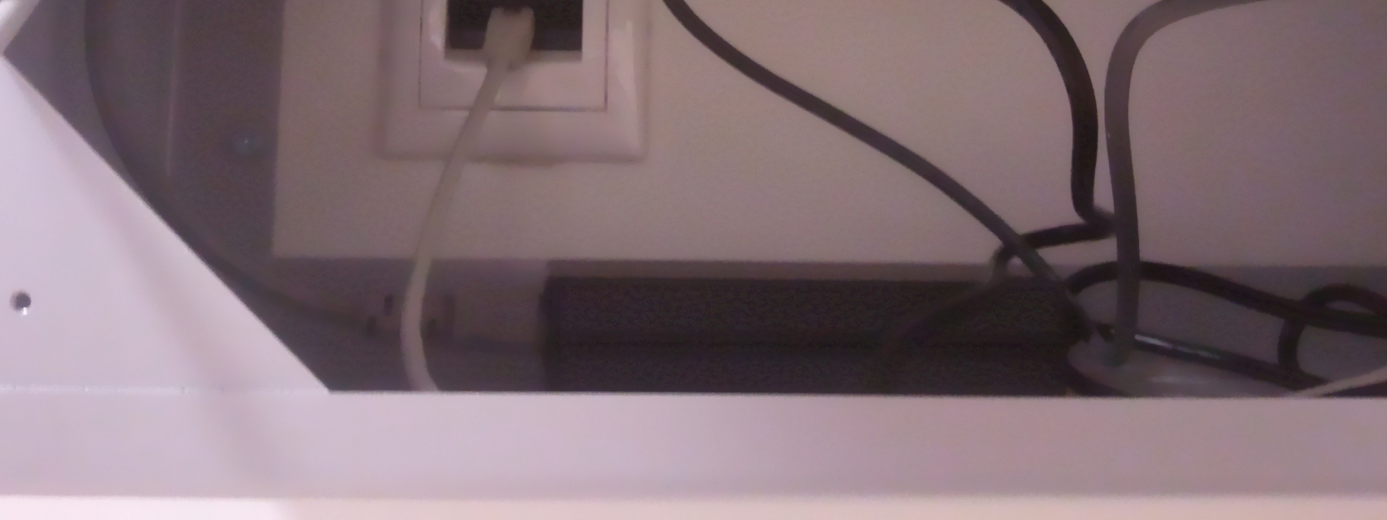

6 6 Zapojení jednotlivých komponent: V tuto chvíli je pravý čas osadit na konzoli samotný BOX a pokračovat: a) Pokud součástí dodávky není UPS: Součástí výbavy je rozdvojka, takže ji použijeme a do jednoho výstupu připojíme zdroj od tiskárny a po zavěšení Boxu do druhé zásuvky napájení od něj. Pozor na to, že se Box po zapojení di zásuvky 230V zapne a je třeba ho zase rychle klíčkem vypnout, protože start v tuto chvíli ještě není žádoucí. b) Pokud je osazena UPS: Do zásuvky zapojíme kabel (speciální krátký) pro napájení UPS, do jednoho zálohovaného (černého) výstupu potom prodlužovačku a do ní napájení tiskárny a po zavěšení Boxu i napájení od něj. Zdroj od tiskárny můžeme nechat ležet na UPS je to pro něj asi nejvhodnější místo. Pokračujeme zapojením LAN z Boxu do připravené zásuvky, napájecího kabelu a USB kabelu do tiskárny. Tím máme vše zapojeno (zatím není vhodné osazovat konzoli předním čelem ani Box aretovat v náklonu) a Box zapneme. (a než naběhne, uděláme celkovou fotodokumentaci včetně umístění jednotlivých prvků uvnitř konzole a posléze uložíme na server).

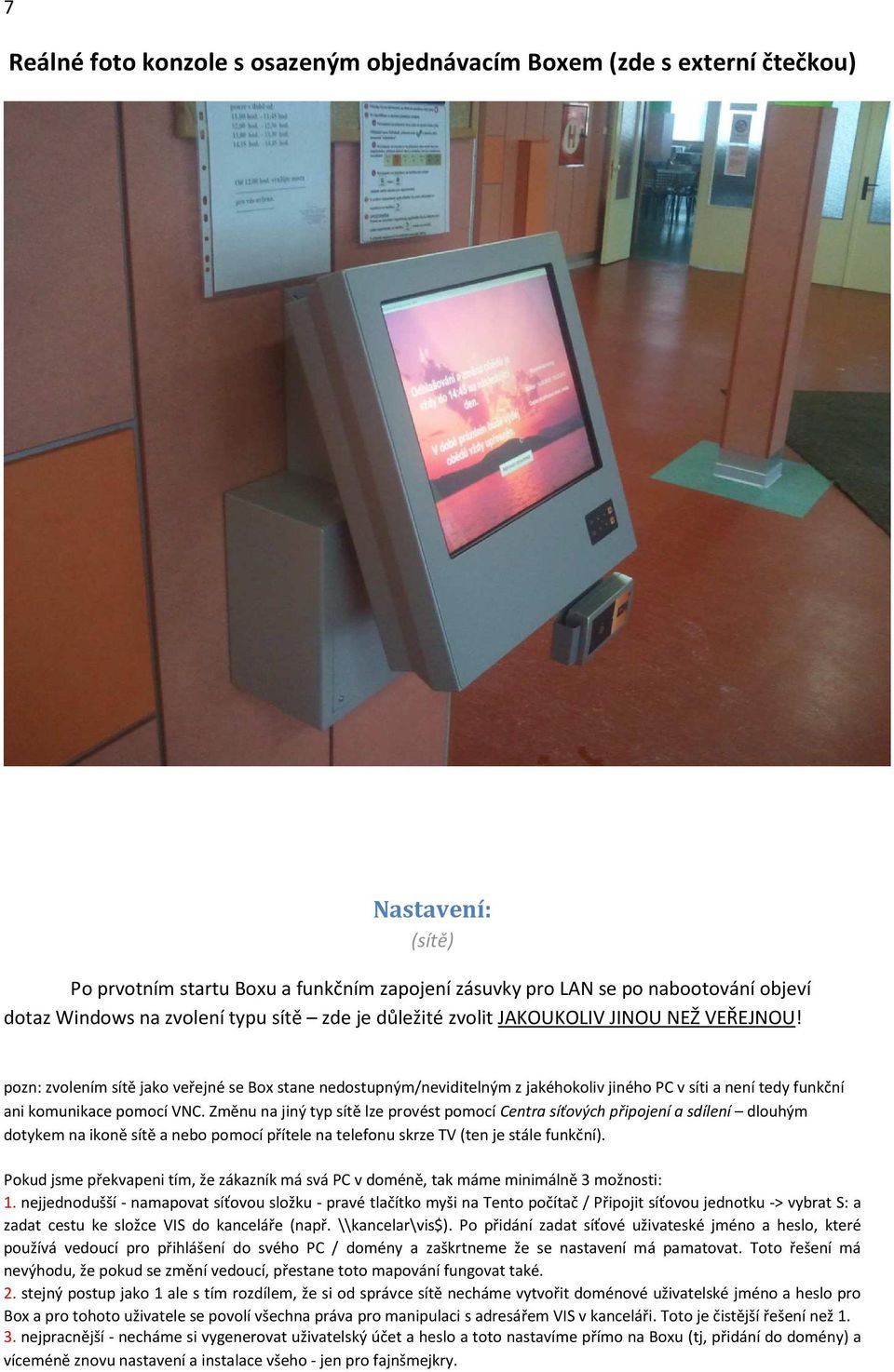

7 7 Reálné foto konzole s osazeným objednávacím Boxem (zde s externí čtečkou) Nastavení: (sítě) Po prvotním startu Boxu a funkčním zapojení zásuvky pro LAN se po nabootování objeví dotaz Windows na zvolení typu sítě zde je důležité zvolit JAKOUKOLIV JINOU NEŽ VEŘEJNOU! pozn: zvolením sítě jako veřejné se Box stane nedostupným/neviditelným z jakéhokoliv jiného PC v síti a není tedy funkční ani komunikace pomocí VNC. Změnu na jiný typ sítě lze provést pomocí Centra síťových připojení a sdílení dlouhým dotykem na ikoně sítě a nebo pomocí přítele na telefonu skrze TV (ten je stále funkční). Pokud jsme překvapeni tím, že zákazník má svá PC v doméně, tak máme minimálně 3 možnosti: 1. nejjednodušší - namapovat síťovou složku - pravé tlačítko myši na Tento počítač / Připojit síťovou jednotku -> vybrat S: a zadat cestu ke složce VIS do kanceláře (např. \\kancelar\vis$). Po přidání zadat síťové uživateské jméno a heslo, které používá vedoucí pro přihlášení do svého PC / domény a zaškrtneme že se nastavení má pamatovat. Toto řešení má nevýhodu, že pokud se změní vedoucí, přestane toto mapování fungovat také. 2. stejný postup jako 1 ale s tím rozdílem, že si od správce sítě necháme vytvořit doménové uživatelské jméno a heslo pro Box a pro tohoto uživatele se povolí všechna práva pro manipulaci s adresářem VIS v kanceláři. Toto je čistější řešení než nejpracnější - necháme si vygenerovat uživatelský účet a heslo a toto nastavíme přímo na Boxu (tj, přidání do domény) a víceméně znovu nastavení a instalace všeho - jen pro fajnšmejkry.

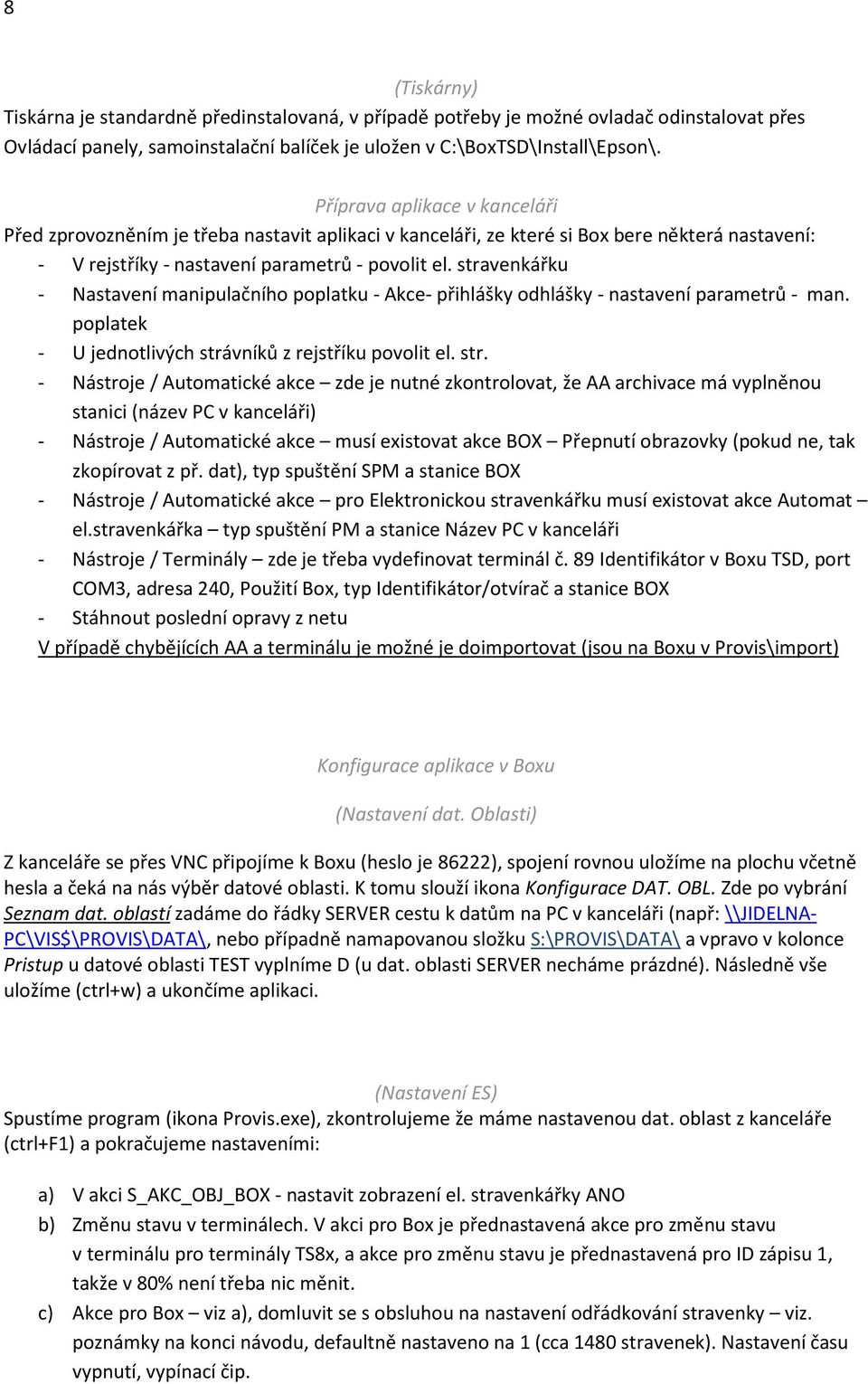

8 8 (Tiskárny) Tiskárna je standardně předinstalovaná, v případě potřeby je možné ovladač odinstalovat přes Ovládací panely, samoinstalační balíček je uložen v C:\BoxTSD\Install\Epson\. Příprava aplikace v kanceláři Před zprovozněním je třeba nastavit aplikaci v kanceláři, ze které si Box bere některá nastavení: - V rejstříky - nastavení parametrů - povolit el. stravenkářku - Nastavení manipulačního poplatku - Akce- přihlášky odhlášky - nastavení parametrů - man. poplatek - U jednotlivých strávníků z rejstříku povolit el. str. - Nástroje / Automatické akce zde je nutné zkontrolovat, že AA archivace má vyplněnou stanici (název PC v kanceláři) - Nástroje / Automatické akce musí existovat akce BOX Přepnutí obrazovky (pokud ne, tak zkopírovat z př. dat), typ spuštění SPM a stanice BOX - Nástroje / Automatické akce pro Elektronickou stravenkářku musí existovat akce Automat el.stravenkářka typ spuštění PM a stanice Název PC v kanceláři - Nástroje / Terminály zde je třeba vydefinovat terminál č. 89 Identifikátor v Boxu TSD, port COM3, adresa 240, Použití Box, typ Identifikátor/otvírač a stanice BOX - Stáhnout poslední opravy z netu V případě chybějících AA a terminálu je možné je doimportovat (jsou na Boxu v Provis\import) Konfigurace aplikace v Boxu (Nastavení dat. Oblasti) Z kanceláře se přes VNC připojíme k Boxu (heslo je 86222), spojení rovnou uložíme na plochu včetně hesla a čeká na nás výběr datové oblasti. K tomu slouží ikona Konfigurace DAT. OBL. Zde po vybrání Seznam dat. oblastí zadáme do řádky SERVER cestu k datům na PC v kanceláři (např: \\JIDELNA- PC\VIS$\PROVIS\DATA\, nebo případně namapovanou složku S:\PROVIS\DATA\ a vpravo v kolonce Pristup u datové oblasti TEST vyplníme D (u dat. oblasti SERVER necháme prázdné). Následně vše uložíme (ctrl+w) a ukončíme aplikaci. (Nastavení ES) Spustíme program (ikona Provis.exe), zkontrolujeme že máme nastavenou dat. oblast z kanceláře (ctrl+f1) a pokračujeme nastaveními: a) V akci S_AKC_OBJ_BOX - nastavit zobrazení el. stravenkářky ANO b) Změnu stavu v terminálech. V akci pro Box je přednastavená akce pro změnu stavu v terminálu pro terminály TS8x, a akce pro změnu stavu je přednastavená pro ID zápisu 1, takže v 80% není třeba nic měnit. c) Akce pro Box viz a), domluvit se s obsluhou na nastavení odřádkování stravenky viz. poznámky na konci návodu, defaultně nastaveno na 1 (cca 1480 stravenek). Nastavení času vypnutí, vypínací čip.

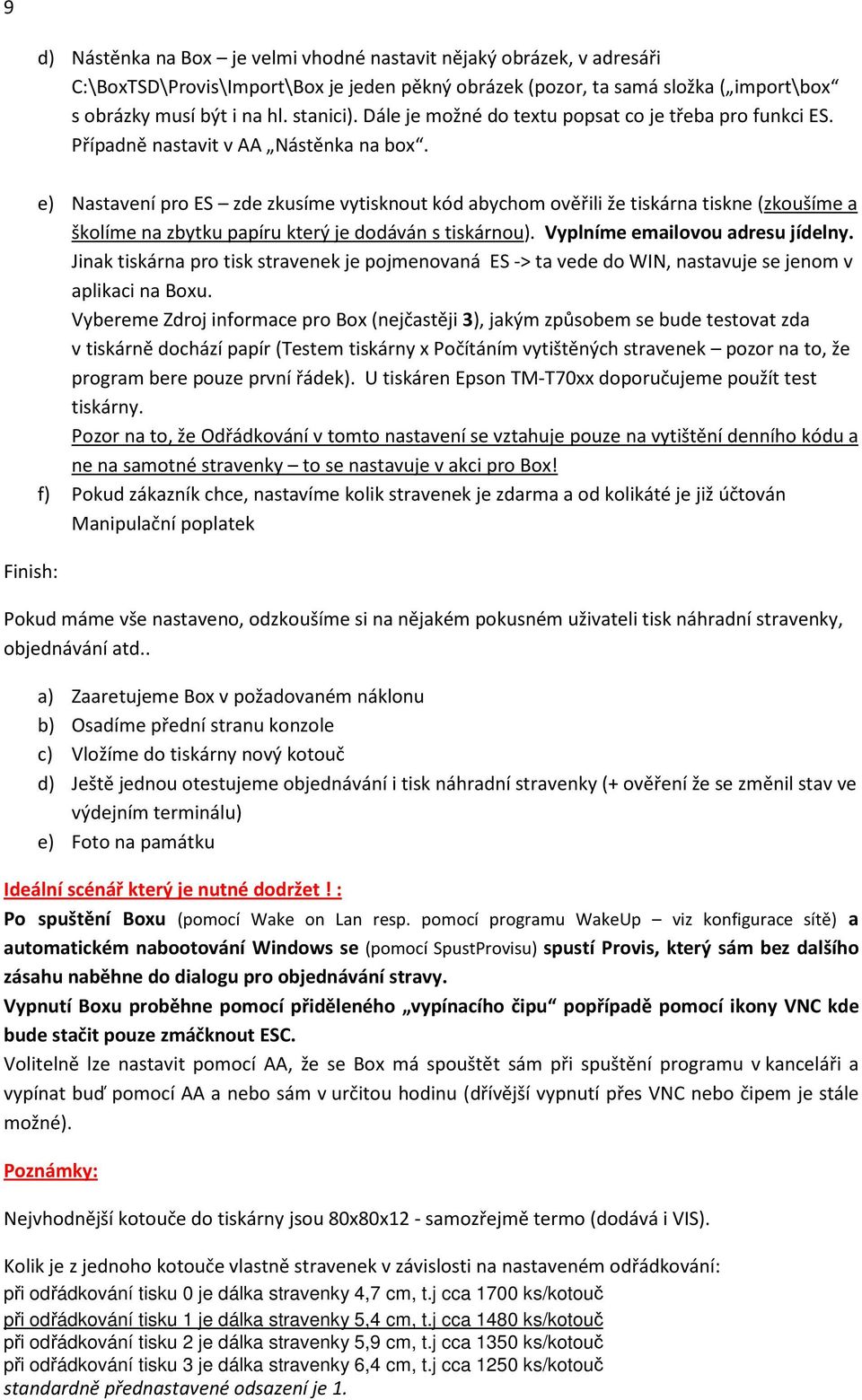

9 9 d) Nástěnka na Box je velmi vhodné nastavit nějaký obrázek, v adresáři C:\BoxTSD\Provis\Import\Box je jeden pěkný obrázek (pozor, ta samá složka ( import\box s obrázky musí být i na hl. stanici). Dále je možné do textu popsat co je třeba pro funkci ES. Případně nastavit v AA Nástěnka na box. Finish: e) Nastavení pro ES zde zkusíme vytisknout kód abychom ověřili že tiskárna tiskne (zkoušíme a školíme na zbytku papíru který je dodáván s tiskárnou). Vyplníme ovou adresu jídelny. Jinak tiskárna pro tisk stravenek je pojmenovaná ES -> ta vede do WIN, nastavuje se jenom v aplikaci na Boxu. Vybereme Zdroj informace pro Box (nejčastěji 3), jakým způsobem se bude testovat zda v tiskárně dochází papír (Testem tiskárny x Počítáním vytištěných stravenek pozor na to, že program bere pouze první řádek). U tiskáren Epson TM-T70xx doporučujeme použít test tiskárny. Pozor na to, že Odřádkování v tomto nastavení se vztahuje pouze na vytištění denního kódu a ne na samotné stravenky to se nastavuje v akci pro Box! f) Pokud zákazník chce, nastavíme kolik stravenek je zdarma a od kolikáté je již účtován Manipulační poplatek Pokud máme vše nastaveno, odzkoušíme si na nějakém pokusném uživateli tisk náhradní stravenky, objednávání atd.. a) Zaaretujeme Box v požadovaném náklonu b) Osadíme přední stranu konzole c) Vložíme do tiskárny nový kotouč d) Ještě jednou otestujeme objednávání i tisk náhradní stravenky (+ ověření že se změnil stav ve výdejním terminálu) e) Foto na památku Ideální scénář který je nutné dodržet! : Po spuštění Boxu (pomocí Wake on Lan resp. pomocí programu WakeUp viz konfigurace sítě) a automatickém nabootování Windows se (pomocí SpustProvisu) spustí Provis, který sám bez dalšího zásahu naběhne do dialogu pro objednávání stravy. Vypnutí Boxu proběhne pomocí přiděleného vypínacího čipu popřípadě pomocí ikony VNC kde bude stačit pouze zmáčknout ESC. Volitelně lze nastavit pomocí AA, že se Box má spouštět sám při spuštění programu v kanceláři a vypínat buď pomocí AA a nebo sám v určitou hodinu (dřívější vypnutí přes VNC nebo čipem je stále možné). Poznámky: Nejvhodnější kotouče do tiskárny jsou 80x80x12 - samozřejmě termo (dodává i VIS). Kolik je z jednoho kotouče vlastně stravenek v závislosti na nastaveném odřádkování: při odřádkování tisku 0 je dálka stravenky 4,7 cm, t.j cca 1700 ks/kotouč při odřádkování tisku 1 je dálka stravenky 5,4 cm, t.j cca 1480 ks/kotouč při odřádkování tisku 2 je dálka stravenky 5,9 cm, t.j cca 1350 ks/kotouč při odřádkování tisku 3 je dálka stravenky 6,4 cm, t.j cca 1250 ks/kotouč standardně přednastavené odsazení je 1.

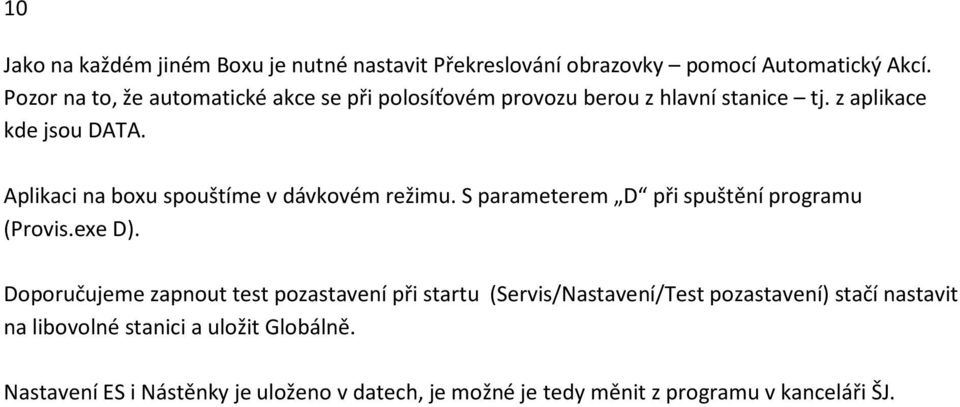

10 10 Jako na každém jiném Boxu je nutné nastavit Překreslování obrazovky pomocí Automatický Akcí. Pozor na to, že automatické akce se při polosíťovém provozu berou z hlavní stanice tj. z aplikace kde jsou DATA. Aplikaci na boxu spouštíme v dávkovém režimu. S parameterem D při spuštění programu (Provis.exe D). Doporučujeme zapnout test pozastavení při startu (Servis/Nastavení/Test pozastavení) stačí nastavit na libovolné stanici a uložit Globálně. Nastavení ES i Nástěnky je uloženo v datech, je možné je tedy měnit z programu v kanceláři ŠJ.
