Přečtěte si tyto informace před instalací programů RIBTEC 15.0

Transkript

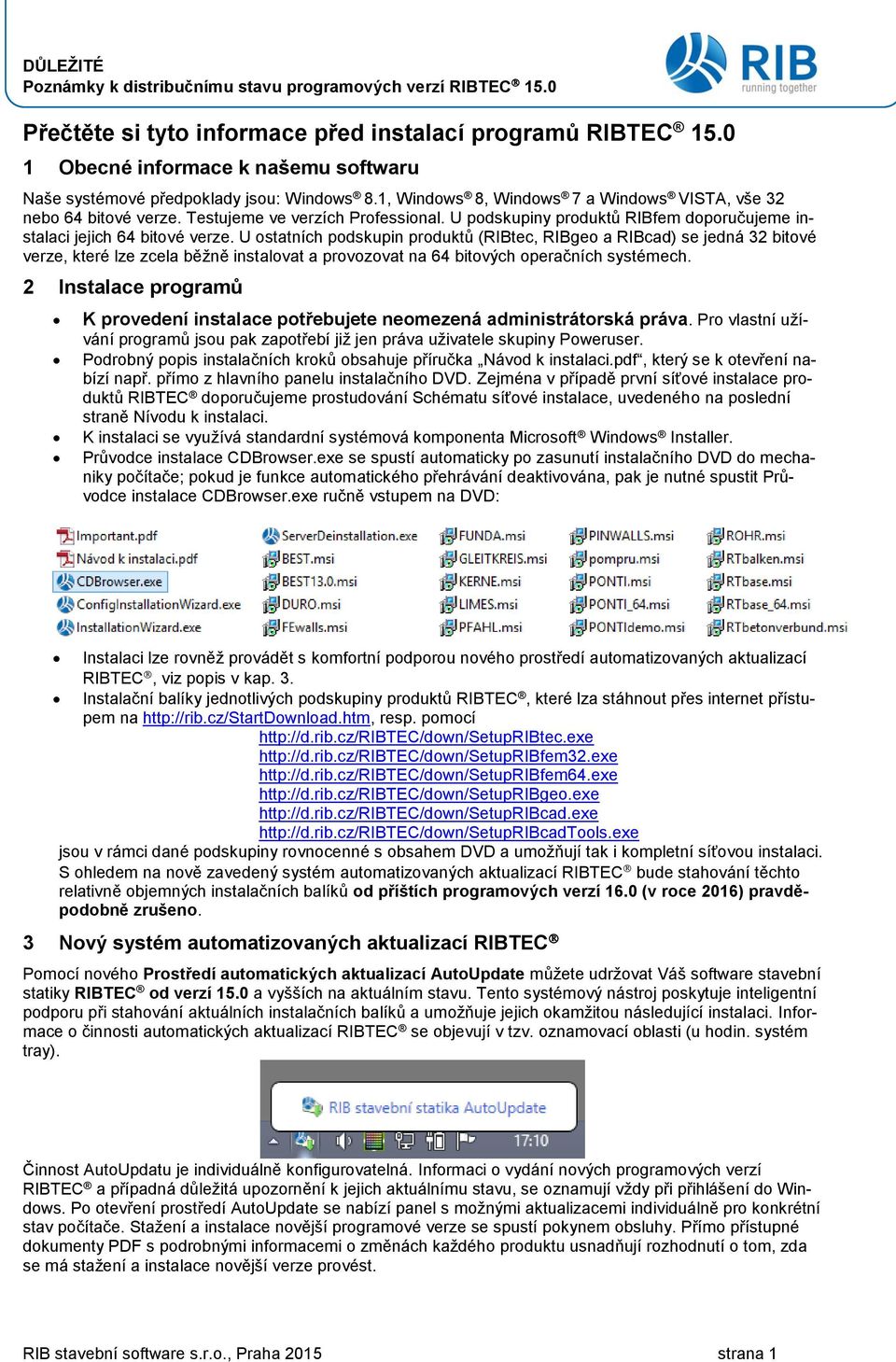

1 Přečtěte si tyto informace před instalací programů RIBTEC Obecné informace k našemu softwaru Naše systémové předpoklady jsou: Windows 8.1, Windows 8, Windows 7 a Windows VISTA, vše 32 nebo 64 bitové verze. Testujeme ve verzích Professional. U podskupiny produktů RIBfem doporučujeme instalaci jejich 64 bitové verze. U ostatních podskupin produktů (RIBtec, RIBgeo a RIBcad) se jedná 32 bitové verze, které lze zcela běžně instalovat a provozovat na 64 bitových operačních systémech. 2 Instalace programů K provedení instalace potřebujete neomezená administrátorská práva. Pro vlastní užívání programů jsou pak zapotřebí již jen práva uživatele skupiny Poweruser. Podrobný popis instalačních kroků obsahuje příručka Návod k instalaci.pdf, který se k otevření nabízí např. přímo z hlavního panelu instalačního DVD. Zejména v případě první síťové instalace produktů RIBTEC doporučujeme prostudování Schématu síťové instalace, uvedeného na poslední straně Nívodu k instalaci. K instalaci se využívá standardní systémová komponenta Microsoft Windows Installer. Průvodce instalace CDBrowser.exe se spustí automaticky po zasunutí instalačního DVD do mechaniky počítače; pokud je funkce automatického přehrávání deaktivována, pak je nutné spustit Průvodce instalace CDBrowser.exe ručně vstupem na DVD: Instalaci lze rovněž provádět s komfortní podporou nového prostředí automatizovaných aktualizací RIBTEC, viz popis v kap. 3. Instalační balíky jednotlivých podskupiny produktů RIBTEC, které lza stáhnout přes internet přístupem na resp. pomocí jsou v rámci dané podskupiny rovnocenné s obsahem DVD a umožňují tak i kompletní síťovou instalaci. S ohledem na nově zavedený systém automatizovaných aktualizací RIBTEC bude stahování těchto relativně objemných instalačních balíků od příštích programových verzí 16.0 (v roce 2016) pravděpodobně zrušeno. 3 Nový systém automatizovaných aktualizací RIBTEC Pomocí nového Prostředí automatických aktualizací AutoUpdate můžete udržovat Váš software stavební statiky RIBTEC od verzí 15.0 a vyšších na aktuálním stavu. Tento systémový nástroj poskytuje inteligentní podporu při stahování aktuálních instalačních balíků a umožňuje jejich okamžitou následující instalaci. Informace o činnosti automatických aktualizací RIBTEC se objevují v tzv. oznamovací oblasti (u hodin. systém tray). Činnost AutoUpdatu je individuálně konfigurovatelná. Informaci o vydání nových programových verzí RIBTEC a případná důležitá upozornění k jejich aktuálnímu stavu, se oznamují vždy při přihlášení do Windows. Po otevření prostředí AutoUpdate se nabízí panel s možnými aktualizacemi individuálně pro konkrétní stav počítače. Stažení a instalace novější programové verze se spustí pokynem obsluhy. Přímo přístupné dokumenty PDF s podrobnými informacemi o změnách každého produktu usnadňují rozhodnutí o tom, zda se má stažení a instalace novější verze provést. RIB stavební software s.r.o., Praha 2015 strana 1

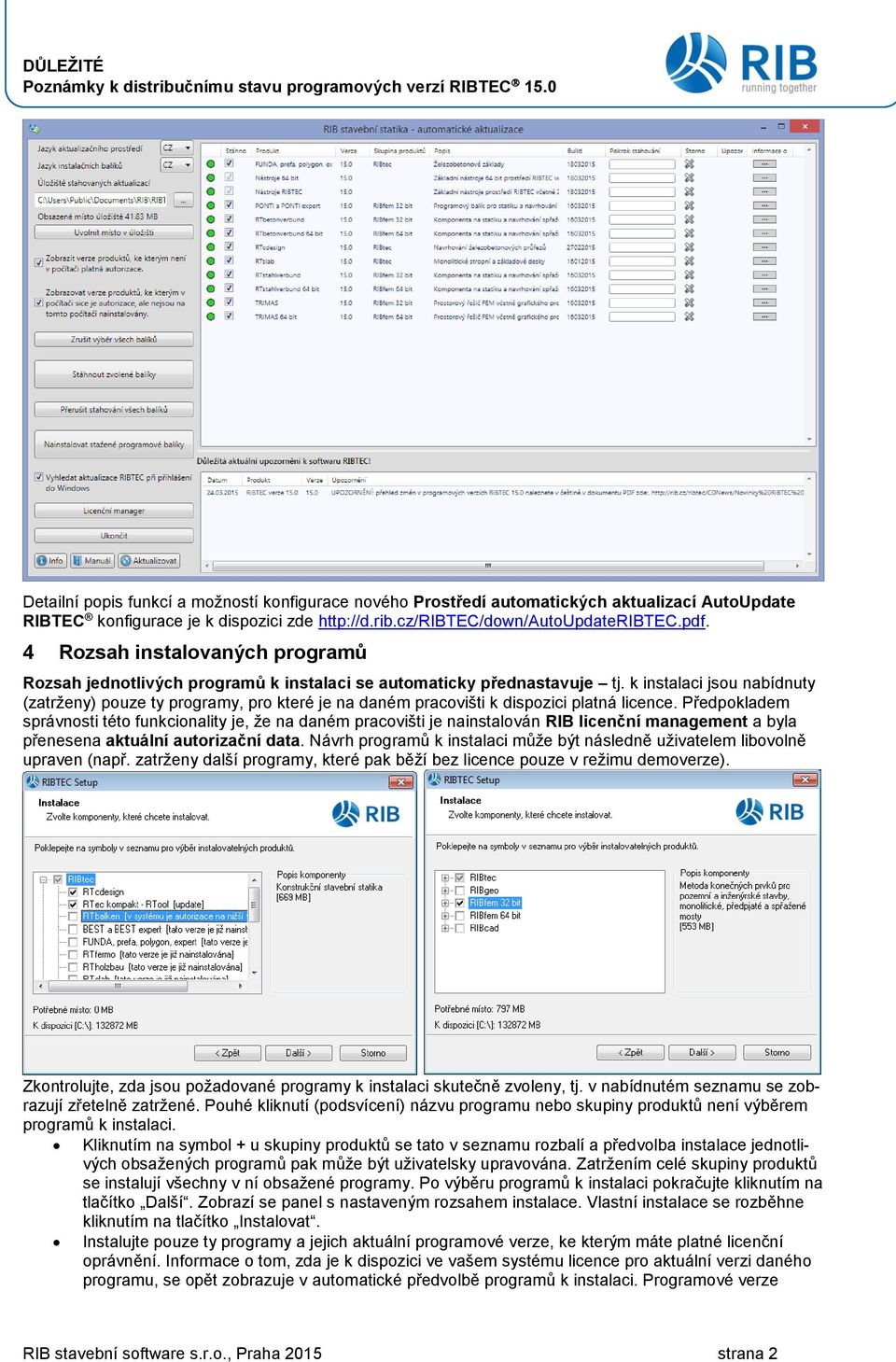

2 Detailní popis funkcí a možností konfigurace nového Prostředí automatických aktualizací AutoUpdate RIBTEC konfigurace je k dispozici zde 4 Rozsah instalovaných programů Rozsah jednotlivých programů k instalaci se automaticky přednastavuje tj. k instalaci jsou nabídnuty (zatrženy) pouze ty programy, pro které je na daném pracovišti k dispozici platná licence. Předpokladem správnosti této funkcionality je, že na daném pracovišti je nainstalován RIB licenční management a byla přenesena aktuální autorizační data. Návrh programů k instalaci může být následně uživatelem libovolně upraven (např. zatrženy další programy, které pak běží bez licence pouze v režimu demoverze). Zkontrolujte, zda jsou požadované programy k instalaci skutečně zvoleny, tj. v nabídnutém seznamu se zobrazují zřetelně zatržené. Pouhé kliknutí (podsvícení) názvu programu nebo skupiny produktů není výběrem programů k instalaci. Kliknutím na symbol + u skupiny produktů se tato v seznamu rozbalí a předvolba instalace jednotlivých obsažených programů pak může být uživatelsky upravována. Zatržením celé skupiny produktů se instalují všechny v ní obsažené programy. Po výběru programů k instalaci pokračujte kliknutím na tlačítko Další. Zobrazí se panel s nastaveným rozsahem instalace. Vlastní instalace se rozběhne kliknutím na tlačítko Instalovat. Instalujte pouze ty programy a jejich aktuální programové verze, ke kterým máte platné licenční oprávnění. Informace o tom, zda je k dispozici ve vašem systému licence pro aktuální verzi daného programu, se opět zobrazuje v automatické předvolbě programů k instalaci. Programové verze RIB stavební software s.r.o., Praha 2015 strana 2

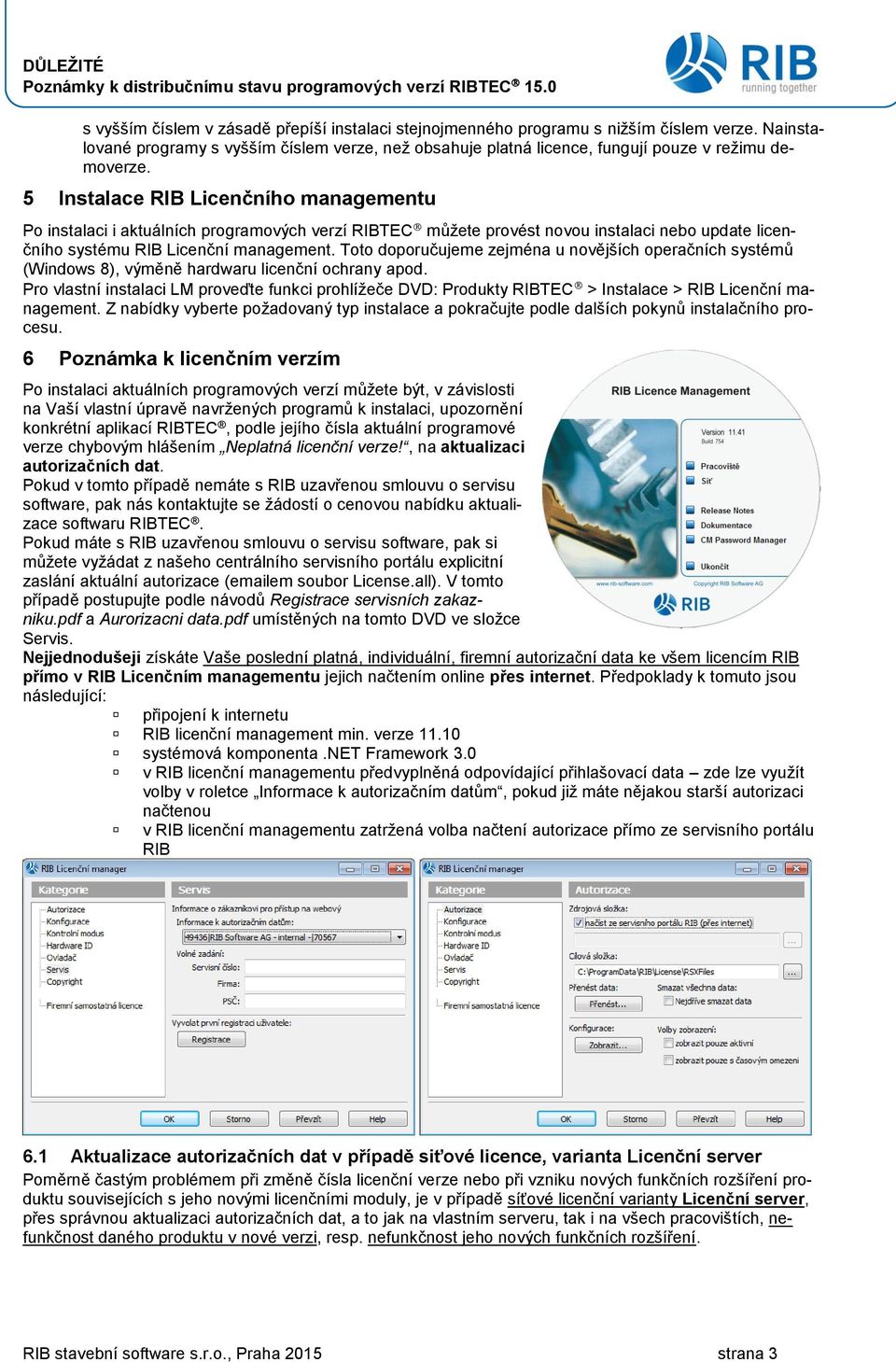

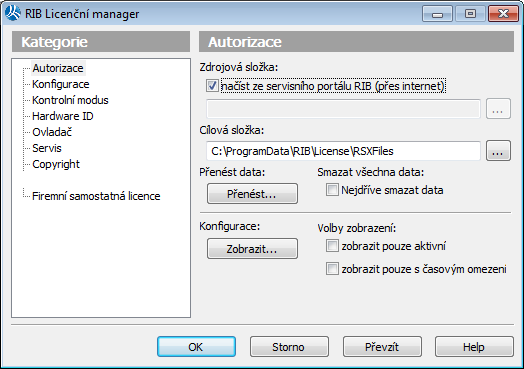

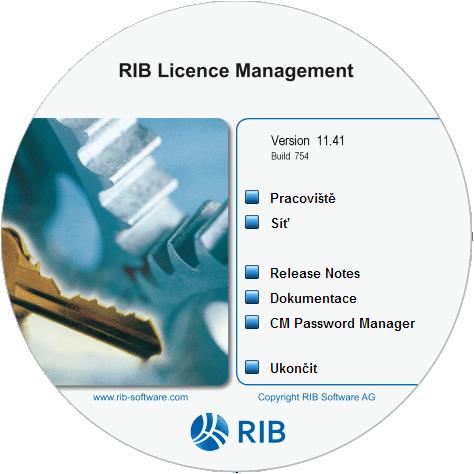

3 s vyšším číslem v zásadě přepíší instalaci stejnojmenného programu s nižším číslem verze. Nainstalované programy s vyšším číslem verze, než obsahuje platná licence, fungují pouze v režimu demoverze. 5 Instalace RIB Licenčního managementu Po instalaci i aktuálních programových verzí RIBTEC můžete provést novou instalaci nebo update licenčního systému RIB Licenční management. Toto doporučujeme zejména u novějších operačních systémů (Windows 8), výměně hardwaru licenční ochrany apod. Pro vlastní instalaci LM proveďte funkci prohlížeče DVD: Produkty RIBTEC > Instalace > RIB Licenční management. Z nabídky vyberte požadovaný typ instalace a pokračujte podle dalších pokynů instalačního procesu. 6 Poznámka k licenčním verzím Po instalaci aktuálních programových verzí můžete být, v závislosti na Vaší vlastní úpravě navržených programů k instalaci, upozornění konkrétní aplikací RIBTEC, podle jejího čísla aktuální programové verze chybovým hlášením Neplatná licenční verze!, na aktualizaci autorizačních dat. Pokud v tomto případě nemáte s RIB uzavřenou smlouvu o servisu software, pak nás kontaktujte se žádostí o cenovou nabídku aktualizace softwaru RIBTEC. Pokud máte s RIB uzavřenou smlouvu o servisu software, pak si můžete vyžádat z našeho centrálního servisního portálu explicitní zaslání aktuální autorizace ( em soubor License.all). V tomto případě postupujte podle návodů Registrace servisních zakazniku.pdf a Aurorizacni data.pdf umístěných na tomto DVD ve složce Servis. Nejjednodušeji získáte Vaše poslední platná, individuální, firemní autorizační data ke všem licencím RIB přímo v RIB Licenčním managementu jejich načtením online přes internet. Předpoklady k tomuto jsou následující: připojení k internetu RIB licenční management min. verze systémová komponenta.net Framework 3.0 v RIB licenční managementu předvyplněná odpovídající přihlašovací data zde lze využít volby v roletce Informace k autorizačním datům, pokud již máte nějakou starší autorizaci načtenou v RIB licenční managementu zatržená volba načtení autorizace přímo ze servisního portálu RIB 6.1 Aktualizace autorizačních dat v případě siťové licence, varianta Licenční server Poměrně častým problémem při změně čísla licenční verze nebo při vzniku nových funkčních rozšíření produktu souvisejících s jeho novými licenčními moduly, je v případě síťové licenční varianty Licenční server, přes správnou aktualizaci autorizačních dat, a to jak na vlastním serveru, tak i na všech pracovištích, nefunkčnost daného produktu v nové verzi, resp. nefunkčnost jeho nových funkčních rozšíření. RIB stavební software s.r.o., Praha 2015 strana 3

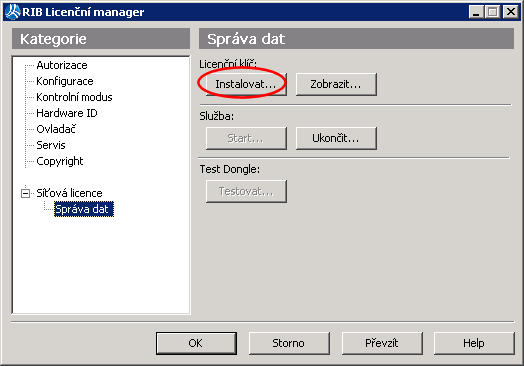

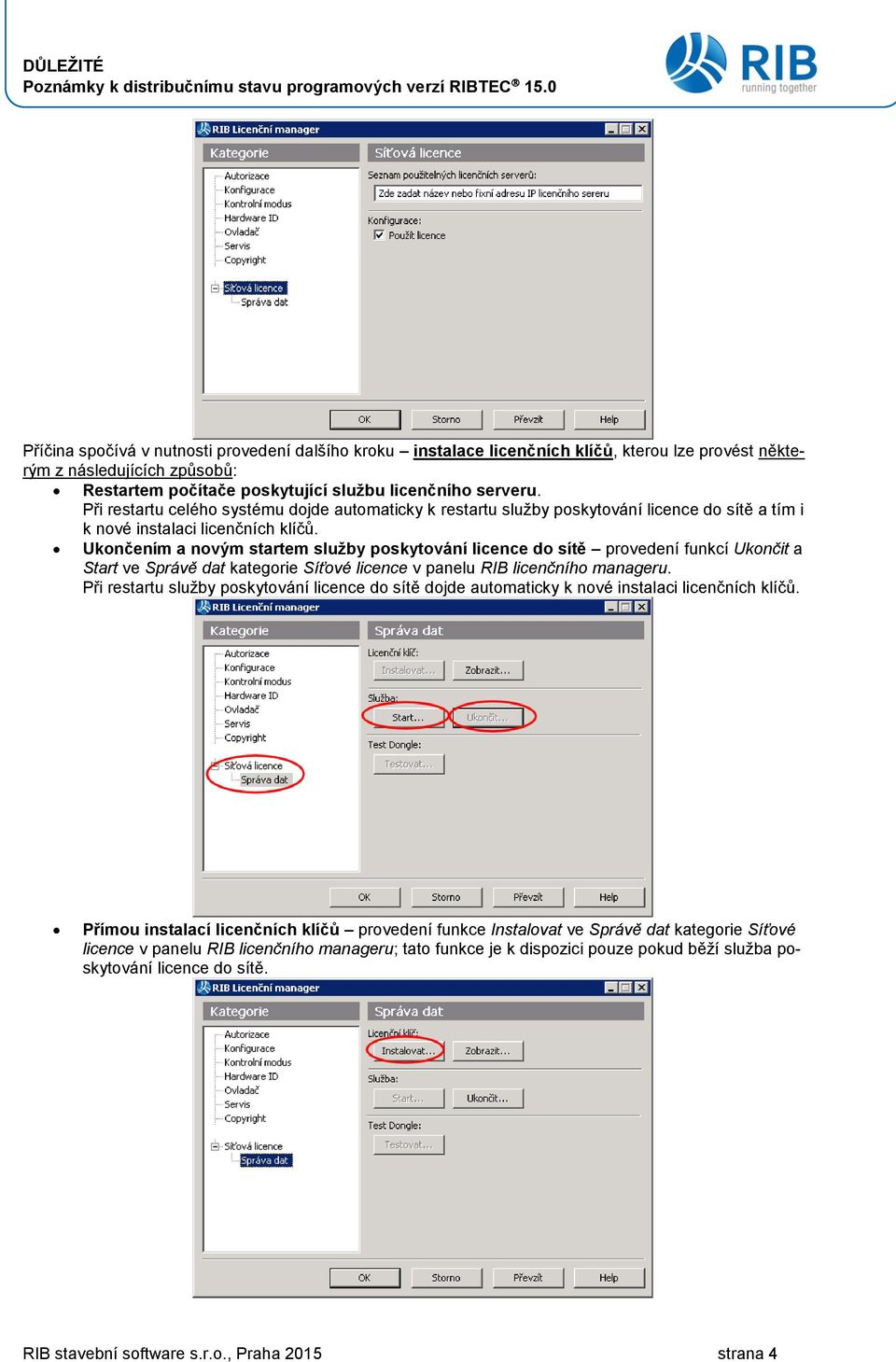

4 Příčina spočívá v nutnosti provedení dalšího kroku instalace licenčních klíčů, kterou lze provést některým z následujících způsobů: Restartem počítače poskytující službu licenčního serveru. Při restartu celého systému dojde automaticky k restartu služby poskytování licence do sítě a tím i k nové instalaci licenčních klíčů. Ukončením a novým startem služby poskytování licence do sítě provedení funkcí Ukončit a Start ve Správě dat kategorie Síťové licence v panelu RIB licenčního manageru. Při restartu služby poskytování licence do sítě dojde automaticky k nové instalaci licenčních klíčů. Přímou instalací licenčních klíčů provedení funkce Instalovat ve Správě dat kategorie Síťové licence v panelu RIB licenčního manageru; tato funkce je k dispozici pouze pokud běží služba poskytování licence do sítě. RIB stavební software s.r.o., Praha 2015 strana 4

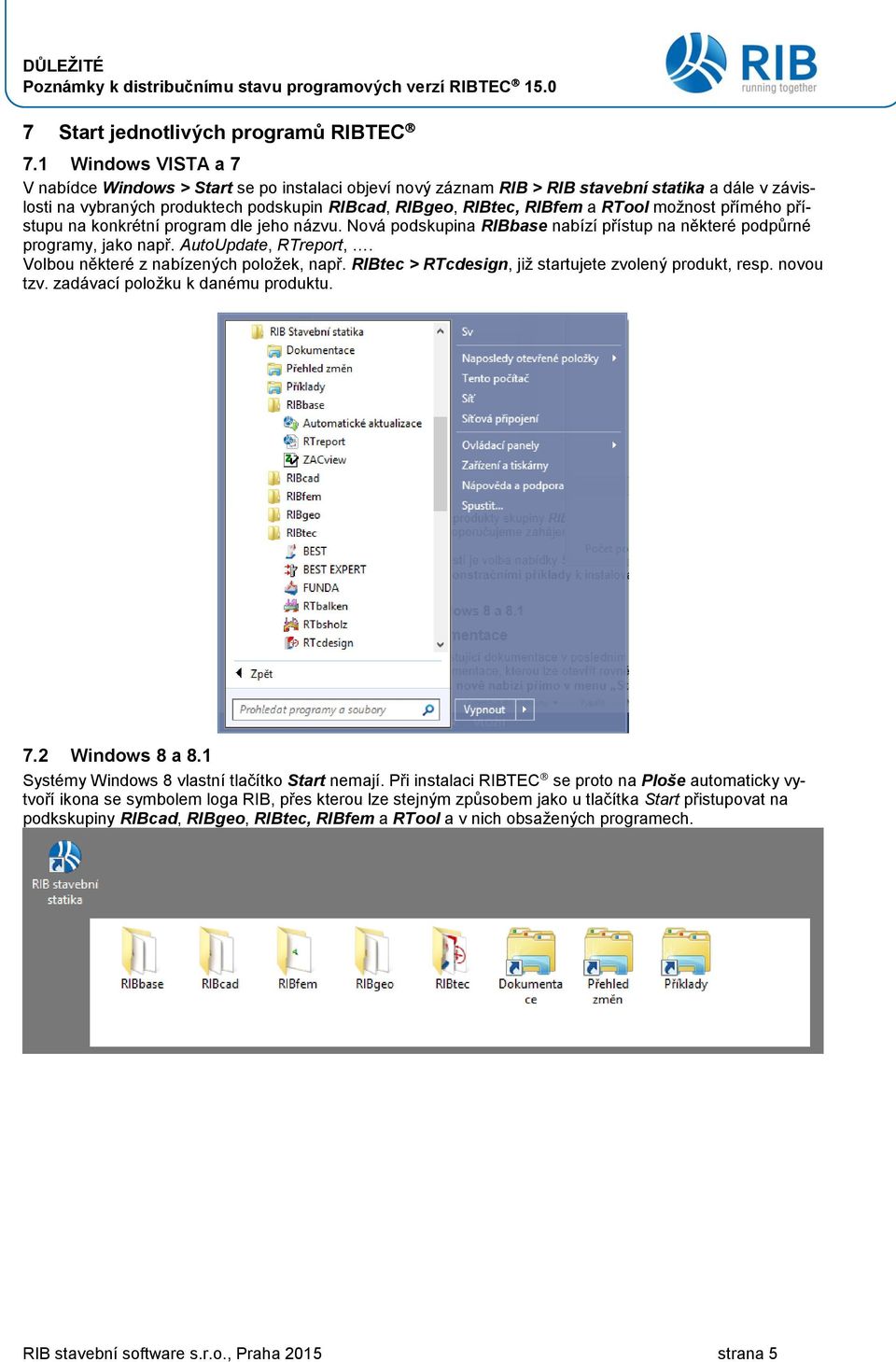

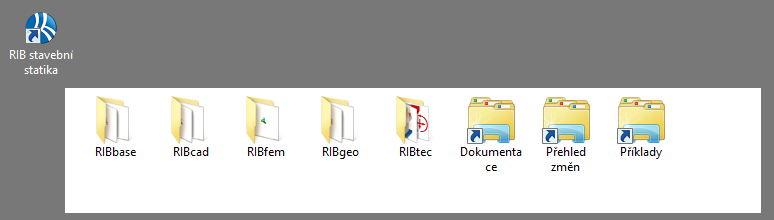

5 7 Start jednotlivých programů RIBTEC 7.1 Windows VISTA a 7 V nabídce Windows > Start se po instalaci objeví nový záznam RIB > RIB stavební statika a dále v závislosti na vybraných produktech podskupin RIBcad, RIBgeo, RIBtec, RIBfem a RTool možnost přímého přístupu na konkrétní program dle jeho názvu. Nová podskupina RIBbase nabízí přístup na některé podpůrné programy, jako např. AutoUpdate, RTreport,. Volbou některé z nabízených položek, např. RIBtec > RTcdesign, již startujete zvolený produkt, resp. novou tzv. zadávací položku k danému produktu. 7.2 Windows 8 a 8.1 Systémy Windows 8 vlastní tlačítko Start nemají. Při instalaci RIBTEC se proto na Ploše automaticky vytvoří ikona se symbolem loga RIB, přes kterou lze stejným způsobem jako u tlačítka Start přistupovat na podkskupiny RIBcad, RIBgeo, RIBtec, RIBfem a RTool a v nich obsažených programech. RIB stavební software s.r.o., Praha 2015 strana 5

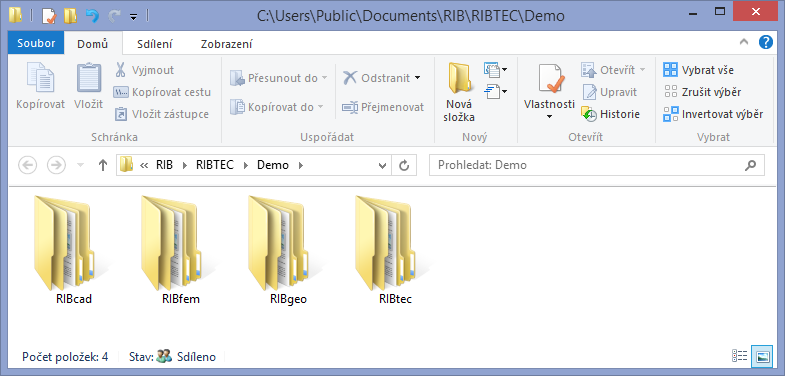

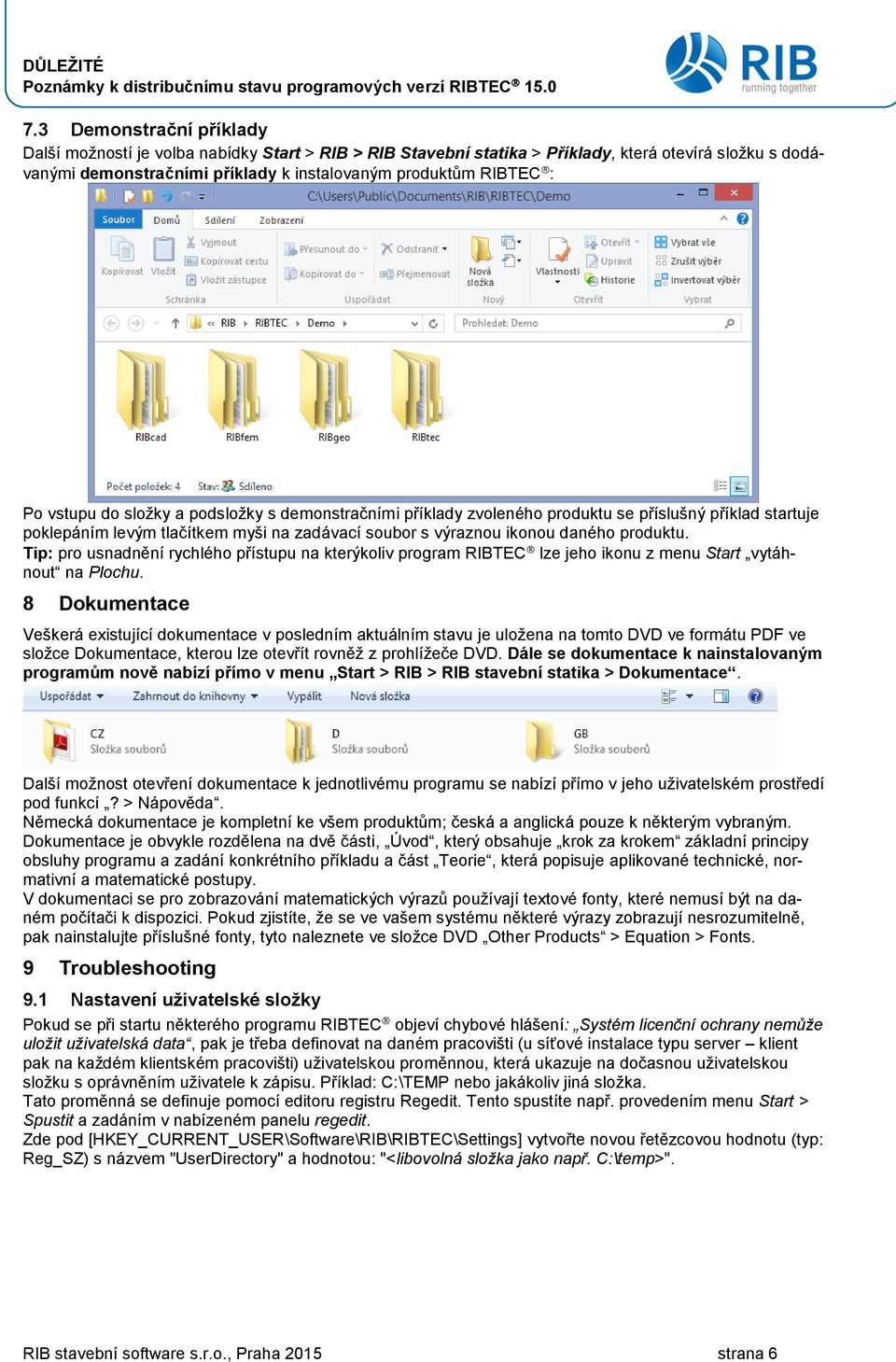

6 7.3 Demonstrační příklady Další možností je volba nabídky Start > RIB > RIB Stavební statika > Příklady, která otevírá složku s dodávanými demonstračními příklady k instalovaným produktům RIBTEC : Po vstupu do složky a podsložky s demonstračními příklady zvoleného produktu se příslušný příklad startuje poklepáním levým tlačítkem myši na zadávací soubor s výraznou ikonou daného produktu. Tip: pro usnadnění rychlého přístupu na kterýkoliv program RIBTEC lze jeho ikonu z menu Start vytáhnout na Plochu. 8 Dokumentace Veškerá existující dokumentace v posledním aktuálním stavu je uložena na tomto DVD ve formátu PDF ve složce Dokumentace, kterou lze otevřít rovněž z prohlížeče DVD. Dále se dokumentace k nainstalovaným programům nově nabízí přímo v menu Start > RIB > RIB stavební statika > Dokumentace. Další možnost otevření dokumentace k jednotlivému programu se nabízí přímo v jeho uživatelském prostředí pod funkcí? > Nápověda. Německá dokumentace je kompletní ke všem produktům; česká a anglická pouze k některým vybraným. Dokumentace je obvykle rozdělena na dvě části, Úvod, který obsahuje krok za krokem základní principy obsluhy programu a zadání konkrétního příkladu a část Teorie, která popisuje aplikované technické, normativní a matematické postupy. V dokumentaci se pro zobrazování matematických výrazů používají textové fonty, které nemusí být na daném počítači k dispozici. Pokud zjistíte, že se ve vašem systému některé výrazy zobrazují nesrozumitelně, pak nainstalujte příslušné fonty, tyto naleznete ve složce DVD Other Products > Equation > Fonts. 9 Troubleshooting 9.1 Nastavení uživatelské složky Pokud se při startu některého programu RIBTEC objeví chybové hlášení: Systém licenční ochrany nemůže uložit uživatelská data, pak je třeba definovat na daném pracovišti (u síťové instalace typu server klient pak na každém klientském pracovišti) uživatelskou proměnnou, která ukazuje na dočasnou uživatelskou složku s oprávněním uživatele k zápisu. Příklad: C:\TEMP nebo jakákoliv jiná složka. Tato proměnná se definuje pomocí editoru registru Regedit. Tento spustíte např. provedením menu Start > Spustit a zadáním v nabízeném panelu regedit. Zde pod [HKEY_CURRENT_USER\Software\RIB\RIBTEC\Settings] vytvořte novou řetězcovou hodnotu (typ: Reg_SZ) s názvem "UserDirectory" a hodnotou: "<libovolná složka jako např. C:\temp>". RIB stavební software s.r.o., Praha 2015 strana 6

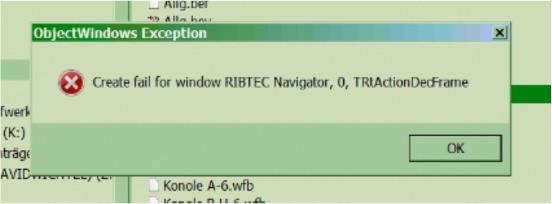

7 9.2 Problémy se startem Navigátoru RIBTEC Pokud se při startu Navigátoru vyskytne následující chyba: Create fail for window RIBTEC Navigator, 0, TRtAction- DecFrame pak lze tuto odstranit tímto způsobem: Vlastnosti systému > Možnosti výkonu > Zabránění spuštění dat přepnout na Zabránění spuštění dat pro všechny programy a služby kromě: Zde pak jako výjimku vybrat v instalační složce RIBTEC (win\tools) program RTaction.exe. 9.3 Vyčištění složky dočasných souborů Do standardní složky Windows tmp se obvykle při činnosti nejrůznějších programů, pocházejících od různých výrobců, ukládají dočasná data. Rovněž programy RIBTEC využívají tuto systémovou složku při svojí činnosti. Pokud se v této složce nachází velké množství již nepotřebných souborů, pak toto může mít vliv na výkon počítače a používaných programů. Z hygienických důvodů doporučujeme pravidelně provádět vyčištění dočasné složky pomocí standardní funkce Windows: Start > Ovládací panely > Nástroje pro správu > Vyčištění disku. 10 Instalace nové verze RIBfem TRIMAS Kompatibilita se staršími projekty RIBfem TRIMAS Všechny programy skupiny RIBfem byly aktualizovány na verzi 15.0, která při instalaci přepisuje předchozí verzi 14.0 a starší verze. Paralelní instalace starších a nové verze 15.0 není možná. Data projektů projektů verze 15.0 a 14.0 jsou bez omezení navzájem obousměrně kompatibilní. Kompatibilita se staršími verzemi směrem dolů, tj. data z verze 15.0 načtená do verze 14.0 a 13.0, kompatibilita s verzí 12.0 a nižší je omezená a zadání je třeba zkontrolovat. Projekty z verze 10.0 a nižší nelze ve verzi 15.0 zpracovávat Poznámka k instalaci RIBfem TRIMAS TRIMAS 15.0 využívá systémovou komponentu Microsoft.netframework 4.0. Pokud se tato nenachází ve Vašem počítači, instalační proces toto zjistí, oznámí a přeruší se. Komponentu.netframework 4.0 nainstalujte potom do Vašeho systému např. pomocí distribučního balíku Microsoft en_.net_framework_4_full_x86_x64_ exe, který je pro usnadnění umístěn rovněž na distribučním DVD RIBTEC ve složce Other Products\DotNet Posudky napětí ocelových a dřevěných prutových konstrukcí Posudky napětí ocelových a dřevěných prutových konstrukcí byly významně rozšířeny a tyto nové funkcionality byly zákazníkům se smlouvou o servisu software ke starším programovým verzím (13.0, ) poskytnuty bezplatně. jedná se o licenční rozšíření RTstahlbemessung a RTholzbemessung Poznámky k instalaci na 64 bitových operačních systémech Všechny naše programy jsou standardně dodávány jako 32 bitové verze a jsou tak provozuschopné na 32 a 64 bitových operačních systémech. Pro produkty skupiny RIBfem (TRIMAS, PONTI, PONTI stahlverbund a PONTI betonverbund) dodáváme a doporučujeme 64 bitové verze jako samostatnou instalační variantu. Omezení 32 bitových verzí totiž spočívá v maximální velikosti adresovatelného paměťového prostoru 2 GB. U 64 bitových operačních systémů toto omezení prakticky neexistuje a umožňuje tak řešení libovolně velkých výpočetních modelů FEM s libovolným množstvím zatěžovacích stavů a jejich kombinací. RIB stavební software s.r.o., Praha 2015 strana 7

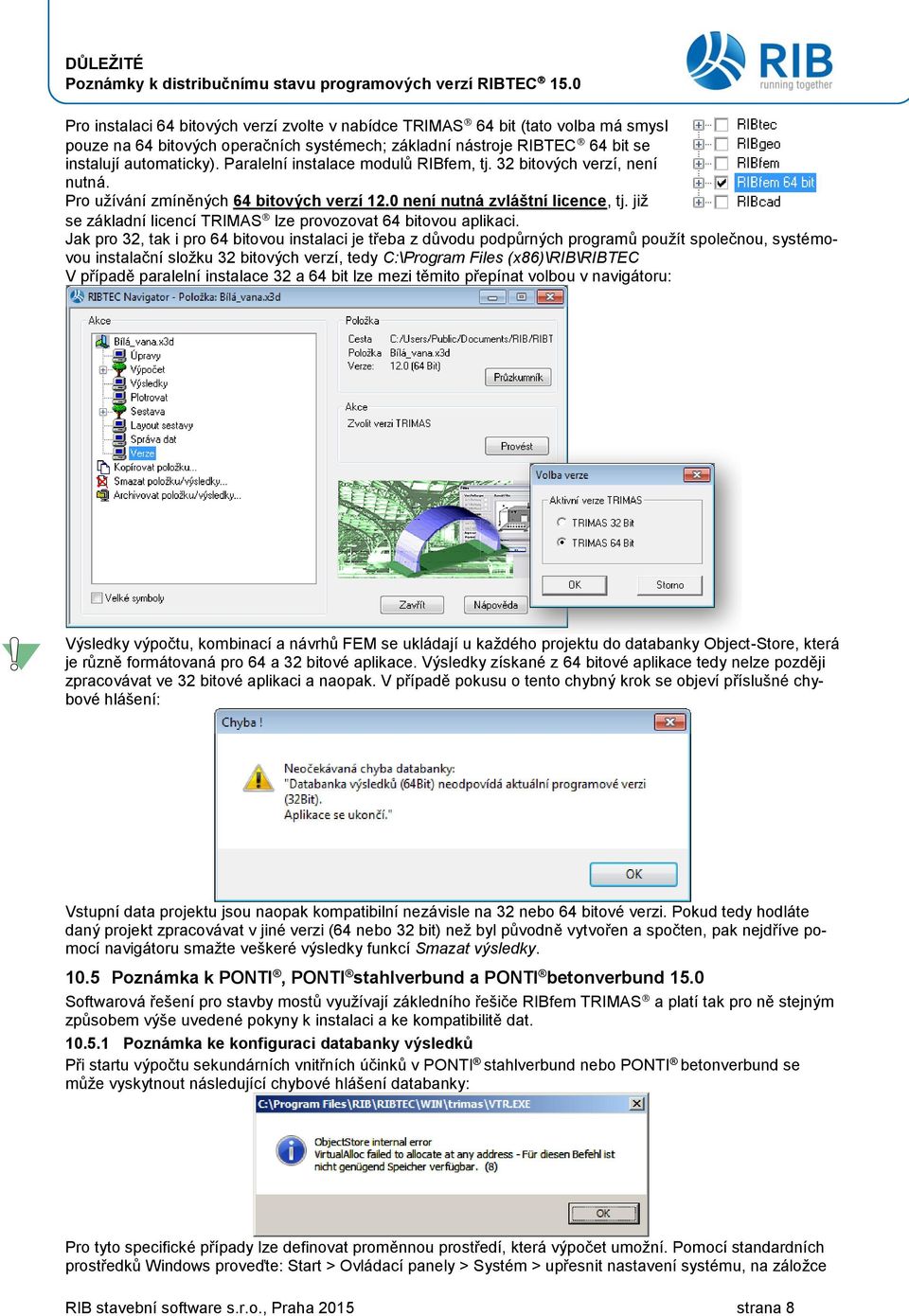

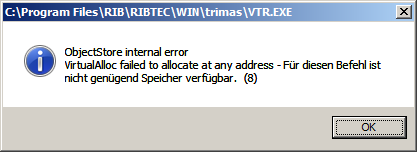

8 Pro instalaci 64 bitových verzí zvolte v nabídce TRIMAS 64 bit (tato volba má smysl pouze na 64 bitových operačních systémech; základní nástroje RIBTEC 64 bit se instalují automaticky). Paralelní instalace modulů RIBfem, tj. 32 bitových verzí, není nutná. Pro užívání zmíněných 64 bitových verzí 12.0 není nutná zvláštní licence, tj. již se základní licencí TRIMAS lze provozovat 64 bitovou aplikaci. Jak pro 32, tak i pro 64 bitovou instalaci je třeba z důvodu podpůrných programů použít společnou, systémovou instalační složku 32 bitových verzí, tedy C:\Program Files (x86)\rib\ribtec V případě paralelní instalace 32 a 64 bit lze mezi těmito přepínat volbou v navigátoru: Výsledky výpočtu, kombinací a návrhů FEM se ukládají u každého projektu do databanky Object-Store, která je různě formátovaná pro 64 a 32 bitové aplikace. Výsledky získané z 64 bitové aplikace tedy nelze později zpracovávat ve 32 bitové aplikaci a naopak. V případě pokusu o tento chybný krok se objeví příslušné chybové hlášení: Vstupní data projektu jsou naopak kompatibilní nezávisle na 32 nebo 64 bitové verzi. Pokud tedy hodláte daný projekt zpracovávat v jiné verzi (64 nebo 32 bit) než byl původně vytvořen a spočten, pak nejdříve pomocí navigátoru smažte veškeré výsledky funkcí Smazat výsledky Poznámka k PONTI, PONTI stahlverbund a PONTI betonverbund 15.0 Softwarová řešení pro stavby mostů využívají zákledního řešiče RIBfem TRIMAS a platí tak pro ně stejným způsobem výše uvedené pokyny k instalaci a ke kompatibilitě dat Poznámka ke konfiguraci databanky výsledků Při startu výpočtu sekundárních vnitřních účinků v PONTI stahlverbund nebo PONTI betonverbund se může vyskytnout následující chybové hlášení databanky: Pro tyto specifické případy lze definovat proměnnou prostředí, která výpočet umožní. Pomocí standardních prostředků Windows proveďte: Start > Ovládací panely > Systém > upřesnit nastavení systému, na záložce RIB stavební software s.r.o., Praha 2015 strana 8

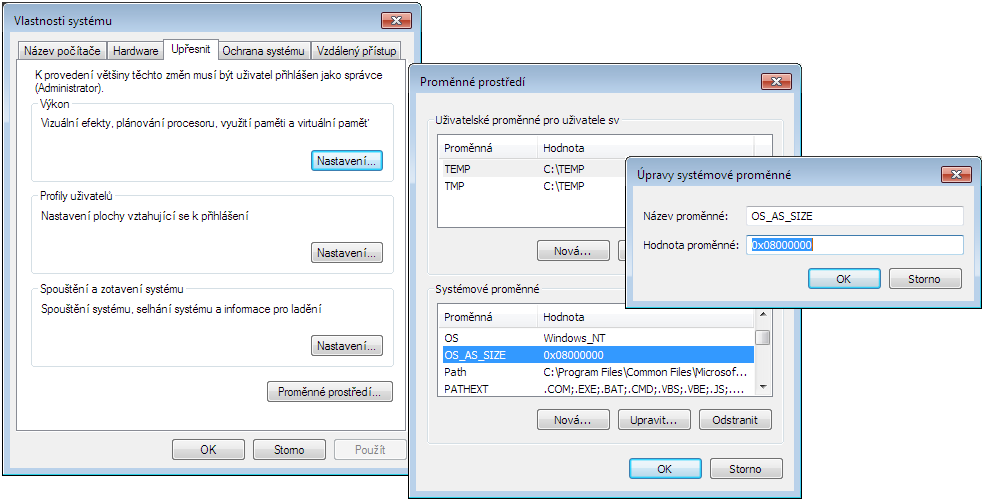

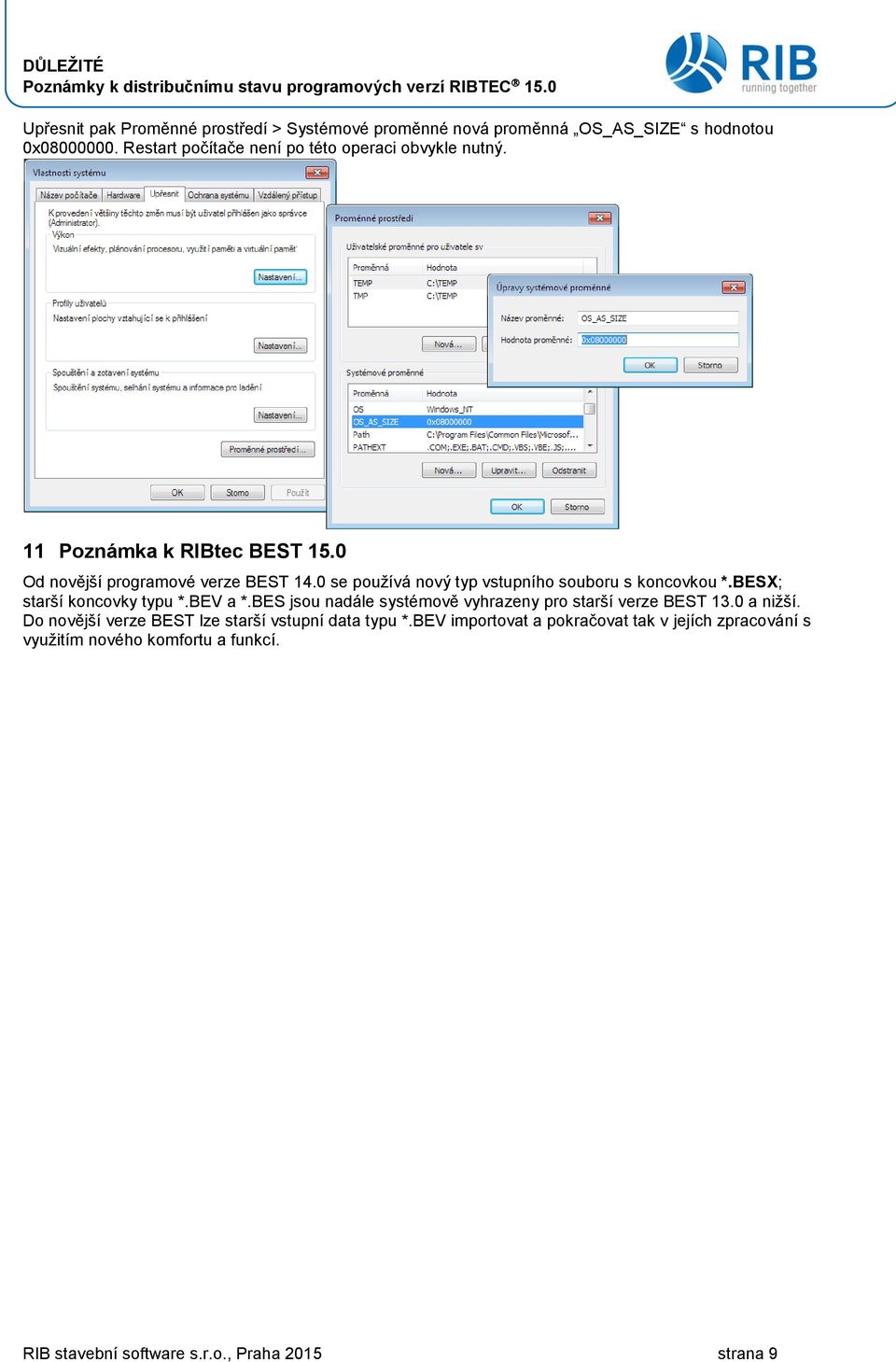

9 Upřesnit pak Proměnné prostředí > Systémové proměnné nová proměnná OS_AS_SIZE s hodnotou 0x Restart počítače není po této operaci obvykle nutný. 11 Poznámka k RIBtec BEST 15.0 Od novější programové verze BEST 14.0 se používá nový typ vstupního souboru s koncovkou *.BESX; starší koncovky typu *.BEV a *.BES jsou nadále systémově vyhrazeny pro starší verze BEST 13.0 a nižší. Do novější verze BEST lze starší vstupní data typu *.BEV importovat a pokračovat tak v jejích zpracování s využitím nového komfortu a funkcí. RIB stavební software s.r.o., Praha 2015 strana 9

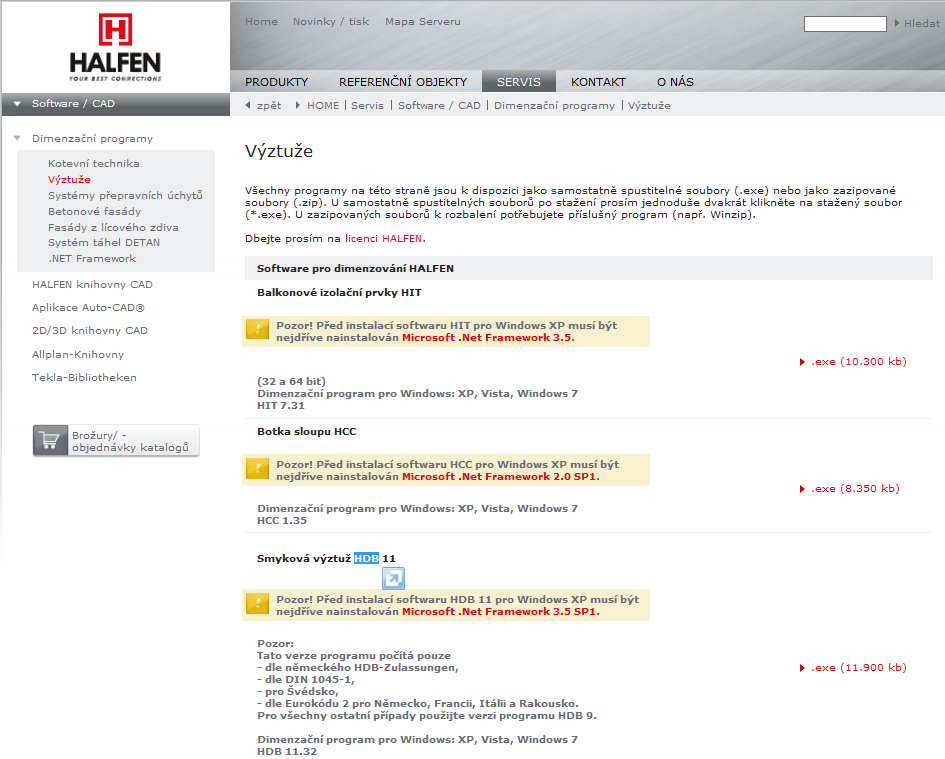

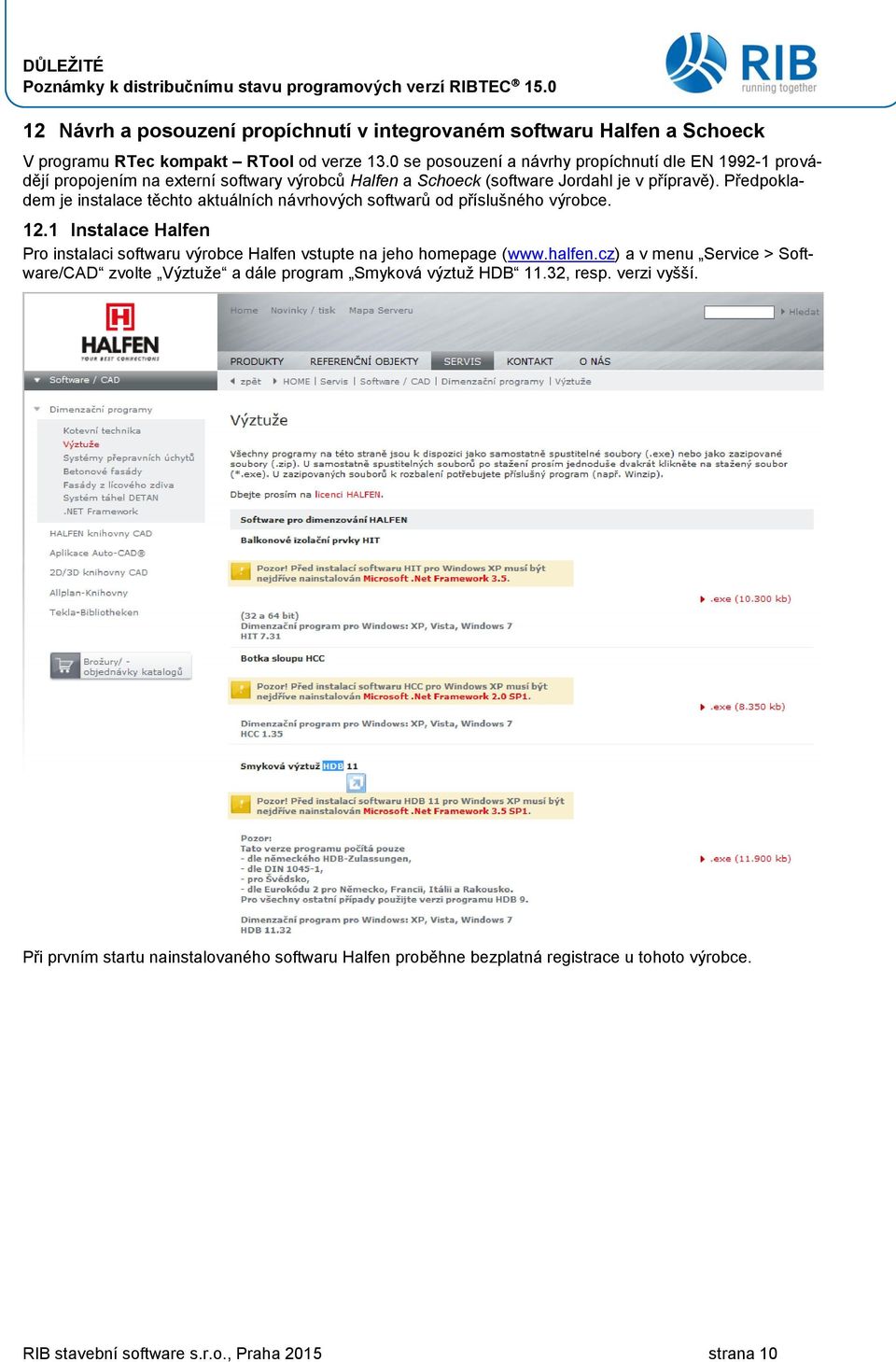

10 12 Návrh a posouzení propíchnutí v integrovaném softwaru Halfen a Schoeck V programu RTec kompakt RTool od verze 13.0 se posouzení a návrhy propíchnutí dle EN provádějí propojením na externí softwary výrobců Halfen a Schoeck (software Jordahl je v přípravě). Předpokladem je instalace těchto aktuálních návrhových softwarů od příslušného výrobce Instalace Halfen Pro instalaci softwaru výrobce Halfen vstupte na jeho homepage ( a v menu Service > Software/CAD zvolte Výztuže a dále program Smyková výztuž HDB 11.32, resp. verzi vyšší. Při prvním startu nainstalovaného softwaru Halfen proběhne bezplatná registrace u tohoto výrobce. RIB stavební software s.r.o., Praha 2015 strana 10

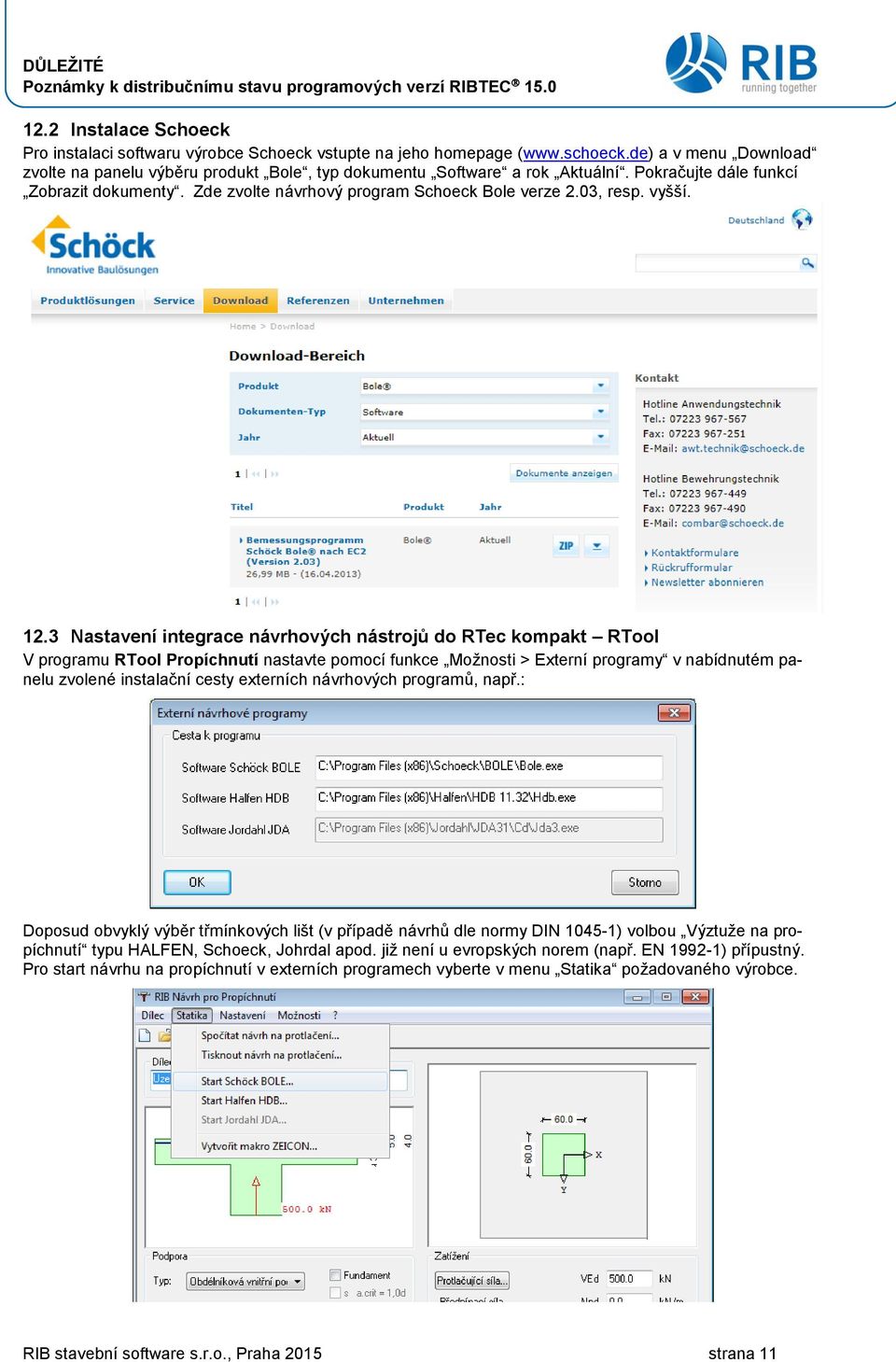

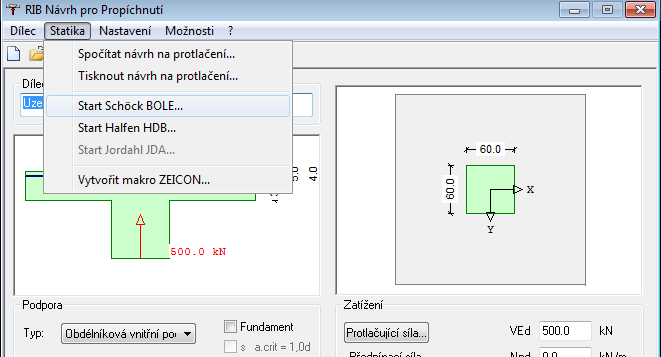

11 12.2 Instalace Schoeck Pro instalaci softwaru výrobce Schoeck vstupte na jeho homepage ( a v menu Download zvolte na panelu výběru produkt Bole, typ dokumentu Software a rok Aktuální. Pokračujte dále funkcí Zobrazit dokumenty. Zde zvolte návrhový program Schoeck Bole verze 2.03, resp. vyšší Nastavení integrace návrhových nástrojů do RTec kompakt RTool V programu RTool Propíchnutí nastavte pomocí funkce Možnosti > Externí programy v nabídnutém panelu zvolené instalační cesty externích návrhových programů, např.: Doposud obvyklý výběr třmínkových lišt (v případě návrhů dle normy DIN ) volbou Výztuže na propíchnutí typu HALFEN, Schoeck, Johrdal apod. již není u evropských norem (např. EN ) přípustný. Pro start návrhu na propíchnutí v externích programech vyberte v menu Statika požadovaného výrobce. RIB stavební software s.r.o., Praha 2015 strana 11

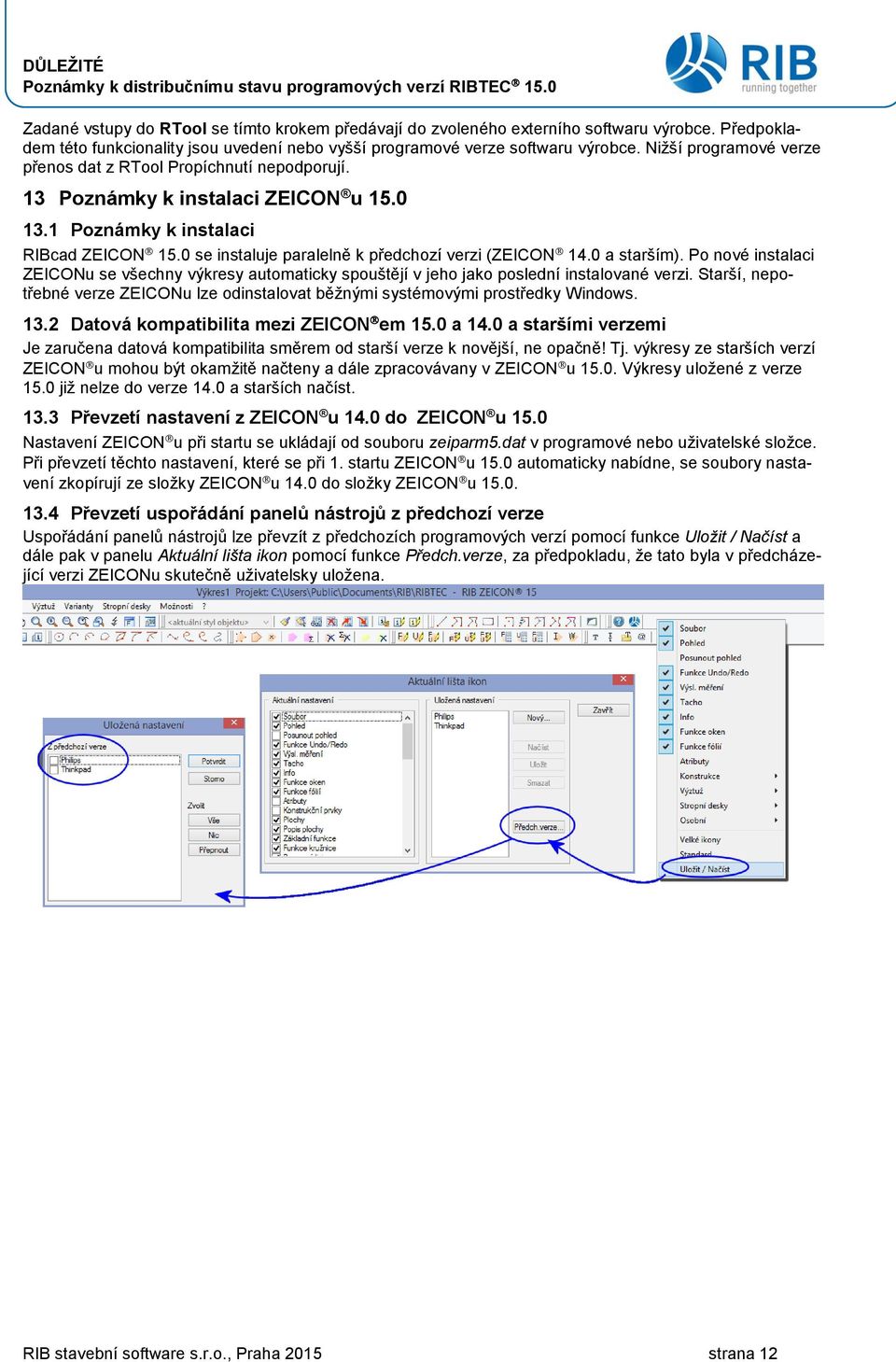

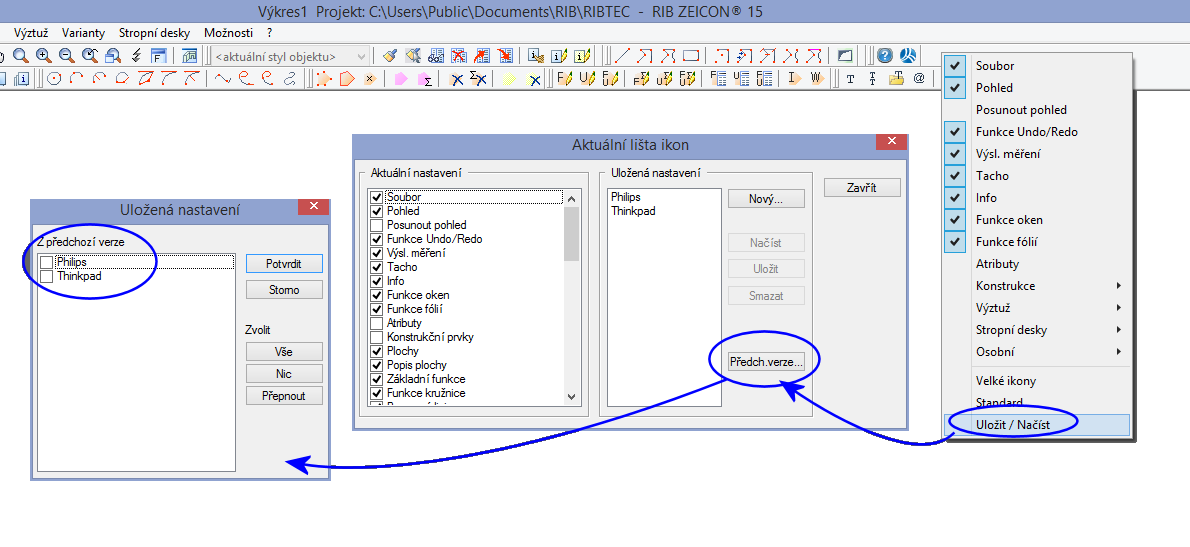

12 Zadané vstupy do RTool se tímto krokem předávají do zvoleného externího softwaru výrobce. Předpokladem této funkcionality jsou uvedení nebo vyšší programové verze softwaru výrobce. Nižší programové verze přenos dat z RTool Propíchnutí nepodporují. 13 Poznámky k instalaci ZEICON u Poznámky k instalaci RIBcad ZEICON 15.0 se instaluje paralelně k předchozí verzi (ZEICON 14.0 a starším). Po nové instalaci ZEICONu se všechny výkresy automaticky spouštějí v jeho jako poslední instalované verzi. Starší, nepotřebné verze ZEICONu lze odinstalovat běžnými systémovými prostředky Windows Datová kompatibilita mezi ZEICON em 15.0 a 14.0 a staršími verzemi Je zaručena datová kompatibilita směrem od starší verze k novější, ne opačně! Tj. výkresy ze starších verzí ZEICON u mohou být okamžitě načteny a dále zpracovávany v ZEICON u Výkresy uložené z verze 15.0 již nelze do verze 14.0 a starších načíst Převzetí nastavení z ZEICON u 14.0 do ZEICON u 15.0 Nastavení ZEICON u při startu se ukládají od souboru zeiparm5.dat v programové nebo uživatelské složce. Při převzetí těchto nastavení, které se při 1. startu ZEICON u 15.0 automaticky nabídne, se soubory nastavení zkopírují ze složky ZEICON u 14.0 do složky ZEICON u Převzetí uspořádání panelů nástrojů z předchozí verze Uspořádání panelů nástrojů lze převzít z předchozích programových verzí pomocí funkce Uložit / Načíst a dále pak v panelu Aktuální lišta ikon pomocí funkce Předch.verze, za předpokladu, že tato byla v předcházející verzi ZEICONu skutečně uživatelsky uložena. RIB stavební software s.r.o., Praha 2015 strana 12
