Teorie a praxe inteligentních budov Ing. Bedřich Dušek, CSc.

Transkript

1 Teorie a praxe inteligentních budov Ing. Bedřich Dušek, CSc. 1 Johnson Controls

2 Koncepce inteligentní budovy Soustřeďuje se na vzájemné propojení systémů, služeb a správy budovy, jehož cílem je splnění současných i budoucích požadavků vlastníků a uživatelů. Jedna z prvních publikací: Intelligent Buildings: Strategies for Technology and Architecture Michelle D. Gouin, Thomas E. Cross, (Dow Jones Irwin, 1986) 2 10.října ČKAIT

3 Koncepce inteligentní budovy Souhrn vlastností IB: komfort energetická efektivita a ekologičnost provozu bezpečnost služby komunikační komerční správní zdravotní zábavní Efektivita Komfort Bezpečnost Implementace koncepce IB: nespočívá v použití určitého konkrétního výrobku je založena na pokročilém přístupu k vytváření projektu budovy od samého počátku Služby Projekt IB 3 10.října ČKAIT

4 Rozdíly mezi inteligentními budovami Administrativní budova Efektivita Komfort Bezpečnost Chráněná budova Bezpečnost Efektivita Komfort 4 10.října ČKAIT

5 Integrační role řídicího systému budovy (BMS) Integrace = provázání funkce jednotlivých systémů Komfort zpracování informací všech systémů v jednotném prostředí se stejným komfortem možnost přímého využití dat jednoho ze systémů v systémech ostatních Efektivita BMS Bezpečnost umožňuje aplikaci nejmodernějších prostředků specializovaných dodavatelů pro každý ze systémů společná komunikační infrastruktura - sdílení komunikačních médií Služby BMS 5 10.října ČKAIT

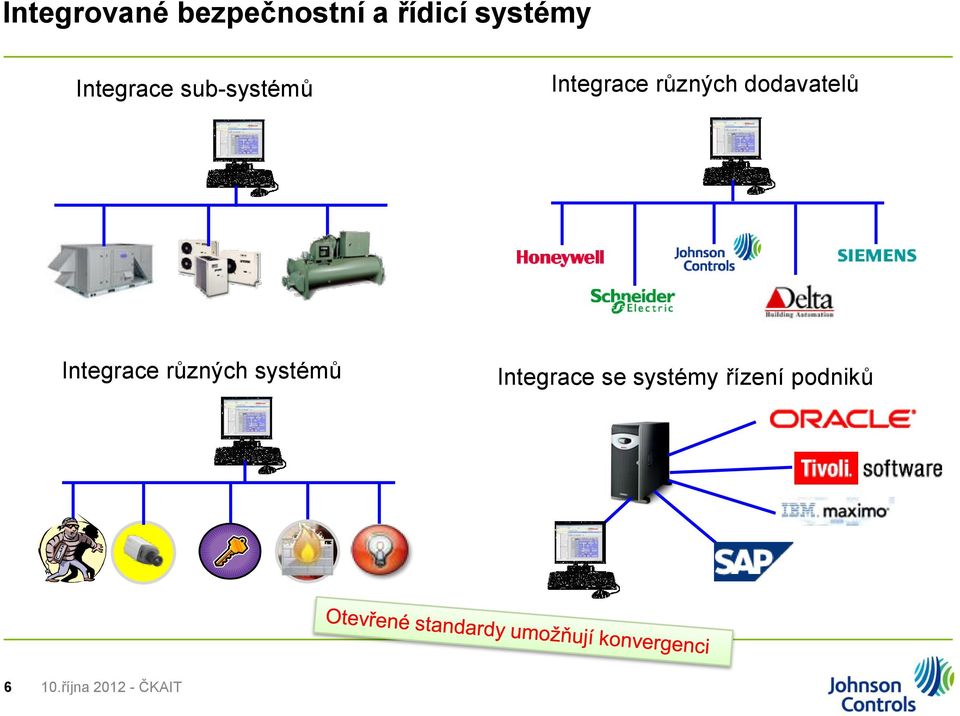

6 Integrované bezpečnostní a řídicí systémy Integrace sub-systémů Integrace různých dodavatelů Integrace různých systémů Integrace se systémy řízení podniků 6 10.října ČKAIT

7 Integrované bezpečnostní a řídicí systémy Soulad dlouhodobých potřeb s optimalizací existujících systémů a infrastruktury Management bezpečnosti Komunikační systémy Energetika Kritické Aplikace BMS EPS EZS Kabelová Komunikační Infrastruktura Bezdrátová Nové technologie Integrace Stávající systémy 7 10.října ČKAIT

8 Další výhody integrací jednotná dispečerské prostředí - rychlejší reakce dispečerů v krizových situacích jednotné zaškolení personálu vyšší efektivita a flexibilita bez ohledu na technologické zařízení nebo dodavatele ochrana stávajících investic modernizace a rozšíření starších instalací 8 10.října ČKAIT

9 Integrovaná platforma IB Slaboproudé systémy Bezpečnostní systémy ( Security ) EZS / PZTS ( Poplachové zabezpečovací a tísňové systémy ) ACS ( přístupové systémy ) CCTV ( Kamerové sledovací systémy ) Protipožární systémy ( Fire ) EPS ( elektrická požární signalizace ) PA ( nouzový a evakuační rozhlas ) Systémy provozu budov ( Bussiness ) Docházkové a stravovací systémy LAN ( strukturovaná kabeláž ) TÚ ( telefonní ústředna ) IS ( informační systémy ) DS ( datové sítě ) Audio ( ozvučení ) JČ ( systém jednotného času ) Ostatní Systémy / Technologie Počítačové sály Správa údržby Správa energetických toků TZB vzduchotechnika / klimatizace / vytápění zdroje tepla, chladu a akumulace zdroje elektr. energie / nouzové napájení / osvětlení 9 10.října ČKAIT

10 Metody integrace Integrace / Datová integrace Média Ethernet Arcnet RS-485 RS-232 Společné protokoly LonWorks BACnet N2-Bus Modbus Data Highway Data Highway Plus Profibus FND EIB Batibus Fieldbus Ostatní možnosti integrace N.O. / N.C.. Profibus Modbus EIB / KNX M-bus N2 OPEN BACnet MS/TP Proprietární systémy a aplikace a další Standardy XML října ČKAIT

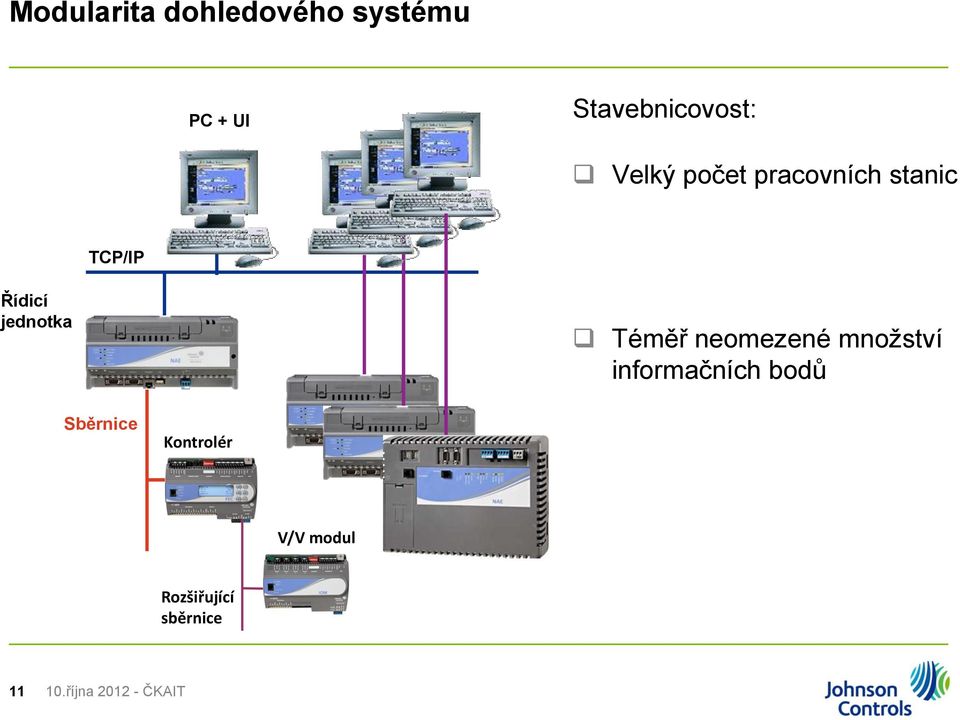

11 Modularita dohledového systému PC + UI Stavebnicovost: Velký počet pracovních stanic TCP/IP Řídicí jednotka Téměř neomezené množství informačních bodů Sběrnice Kontrolér V/V modul Rozšiřující sběrnice října ČKAIT

12 Komunikativnost dohledového systému PC + UI PC + UI Vzdálené objekty Měděný kabel Více dispečerských pracovišť Řídicí jednotka TCP/IP Konvertor Optické vlákno Konvertor PC + UI Různá komunikační média Sběrnice Kontrolér Konvertor Bezdrátová komunikace PC + UI Rozšiřující sběrnice Konvertor října ČKAIT

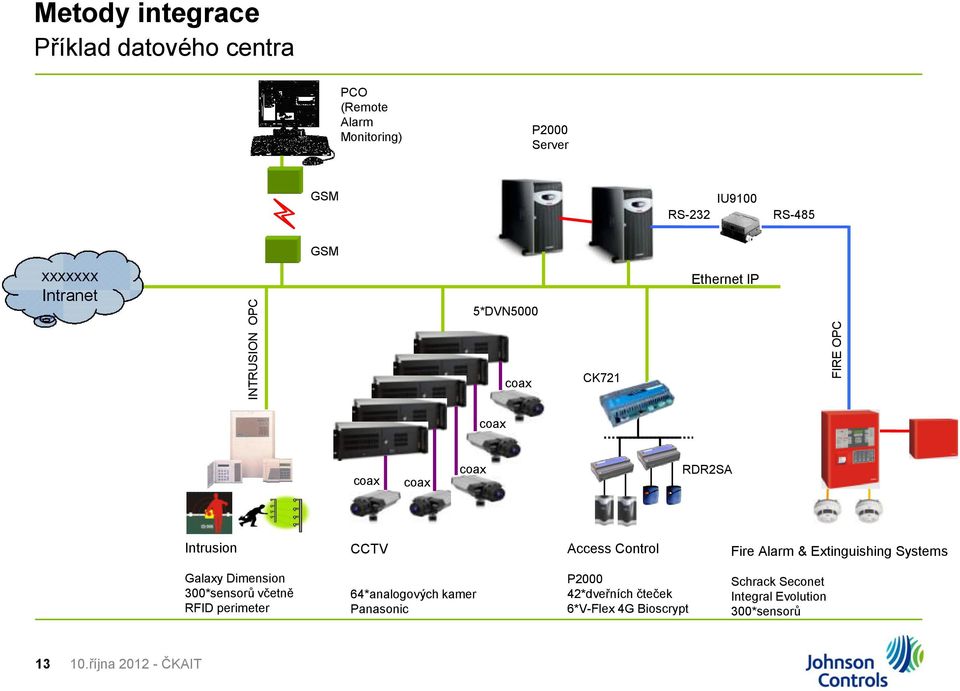

13 INTRUSION OPC FIRE OPC Metody integrace Příklad datového centra PCO (Remote Alarm Monitoring) P2000 Server GSM RS-232 IU9100 RS-485 GSM xxxxxxx Intranet 5*DVN5000 Ethernet IP coax CK721 coax coax coax coax RDR2SA Intrusion CCTV Access Control Fire Alarm & Extinguishing Systems Galaxy Dimension 300*sensorů včetně RFID perimeter 64*analogových kamer Panasonic P *dveřních čteček 6*V-Flex 4G Bioscrypt Schrack Seconet Integral Evolution 300*sensorů října ČKAIT

14 Metody integrace Příklad administrativní budovy Uživatelský interface Zabezpečení CCTV EPS Analýzy Osvětlení Žaluzie Fancoily VZT Energie Kontrola přístupu IP telefony Obchodní a podniková komunikace Chillery října ČKAIT

15 Metody integrace Příklad administrativní budovy integrace IP telefonů Zabezpečení CCTV EPS Osvětlení Žaluzie Fancoily Energie Kontrola přístupu IP telefony října ČKAIT

16 Burj Khalifa, Dubai Případová studie Popis: nejvyšší budova světa (828 metrů, 162 pater) hotelová, rezidenční a kancelářská podlaží Požadavky: radiové a AV systémy, strukturovaná kabeláž a IT e-home systém (řízení osvětlení, klimatu, zabezpečení, přístupu, úspory energie atd.) jednotný čas a rozhlasový systém 1,000 kamer přístupových čteček 700 interkomů 2 bezpečnostní velíny komunikující s hlavním dispečinkem správy budovy 13 vjezdových zábran 8 vrátnic, 8 rentgenů 24 turniketů Přínos: integrace slaboproudých systému na IP páteři snižuje náklady inteligentní řídicí systém zajišťuje energetické úspory bezpečné prostředí října ČKAIT

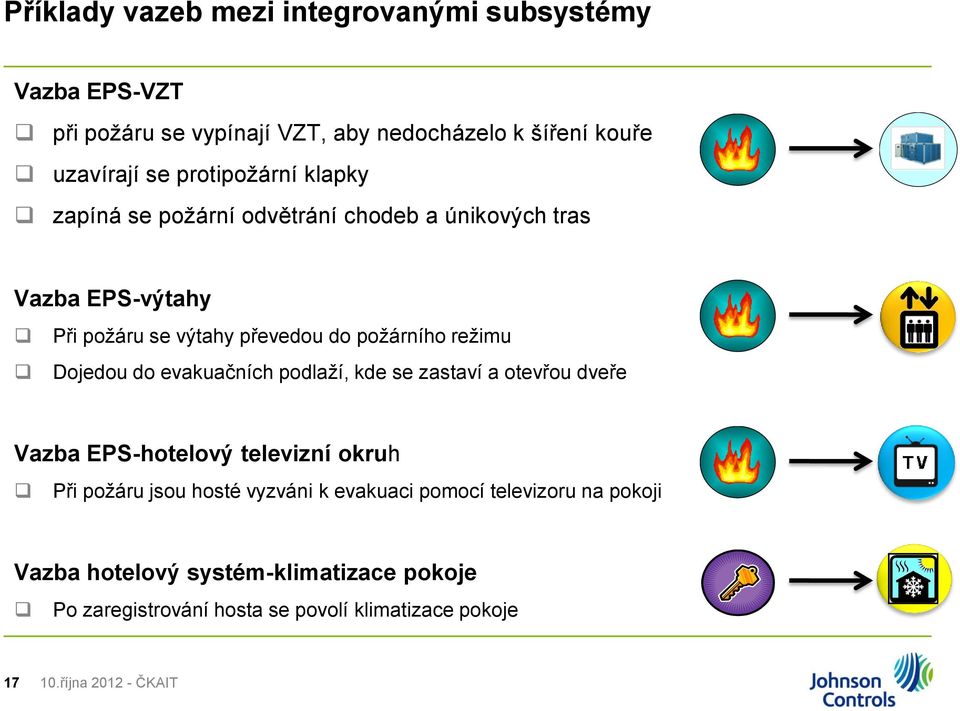

17 Příklady vazeb mezi integrovanými subsystémy Vazba EPS-VZT při požáru se vypínají VZT, aby nedocházelo k šíření kouře uzavírají se protipožární klapky zapíná se požární odvětrání chodeb a únikových tras Vazba EPS-výtahy Při požáru se výtahy převedou do požárního režimu Dojedou do evakuačních podlaží, kde se zastaví a otevřou dveře Vazba EPS-hotelový televizní okruh Při požáru jsou hosté vyzváni k evakuaci pomocí televizoru na pokoji Vazba hotelový systém-klimatizace pokoje Po zaregistrování hosta se povolí klimatizace pokoje října ČKAIT

18 Příklady vazeb mezi integrovanými subsystémy Vazba EZS-osvětlení-CCTV Při vzniku poplachu ve vyhrazených zónách se přisvětlí určené prostory Energetická nouze záskoky transformátorů při poruše postupné zatěžování záložních dieselagregátu a odlehčování UPS při výpadku napájení zároveň mohou být řešeny vazby na výtahy a zdroje chladu, které jsou ovládány v závislosti na množství energie, která je v daný moment k dispozici úsporný režim osvětlení při zachování bezpečnosti v budově října ČKAIT
