Centrála EBI a SymmetrE. Václav Matz

Transkript

1 Centrála EBI a SymmetrE Václav Matz

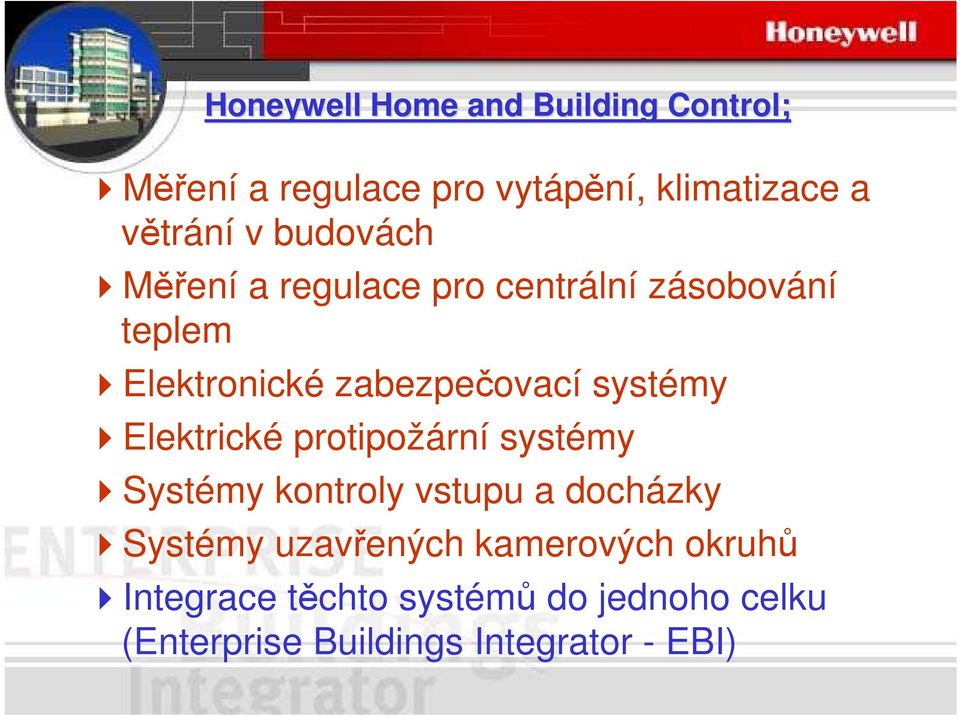

2 Honeywell Home and Building Control; Měření a regulace pro vytápění, klimatizace a větrání v budovách Měření a regulace pro centrální zásobování teplem Elektronické zabezpečovací systémy Elektrické protipožární systémy Systémy kontroly vstupu a docházky Systémy uzavřených kamerových okruhů Integrace těchto systémů do jednoho celku (Enterprise Buildings Integrator - EBI)

3 Honeywell Enterprise Buildings Integrator (EBI) je systém pokrývající aplikace pro řízení budov. Obsahuje čtyři klíčové komponenty, které mohou být dodány individuálně nebo jako integrovaný systém, který splňuje konkrétní požadavky: Honeywell Security Manager je produkt pro zabezpečení budov, zajišťující řízení vstupu, detekci vloupání, dohlížecí kamerový systém a pokročilé zabezpečovací aplikace. Je to založeno na dřívějším produktu Excel Security Manager. Honeywell Building Manager je špičkový systém měření a regulace klimatizace, vytápění a větrání který poskytuje maximální spolehlivost, moderní algoritmy i obsáhlé možnosti integrace s jinými systémy nacházejícími se v budově. Honeywell Life Safety Manager je moderní systém ochrany zdraví a životů, splňující nejvyšší nároky na protipožární zabezpečení a ochranu lidí. Honeywell Digital Video Manager představuje integraci CCTV dohledových systémů do EBI

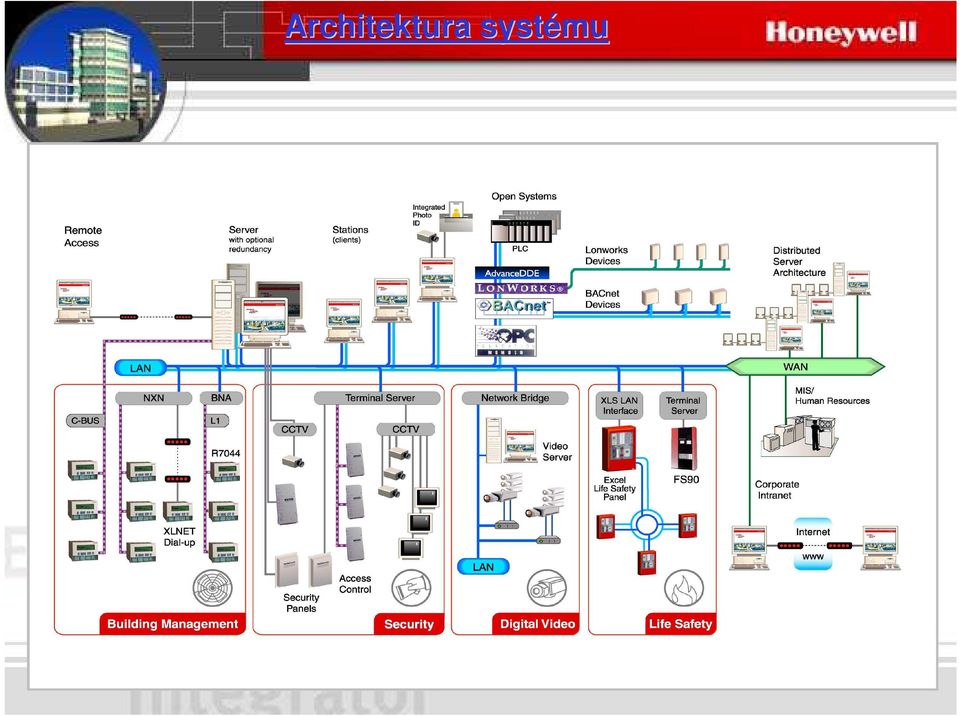

4 Architektura systému

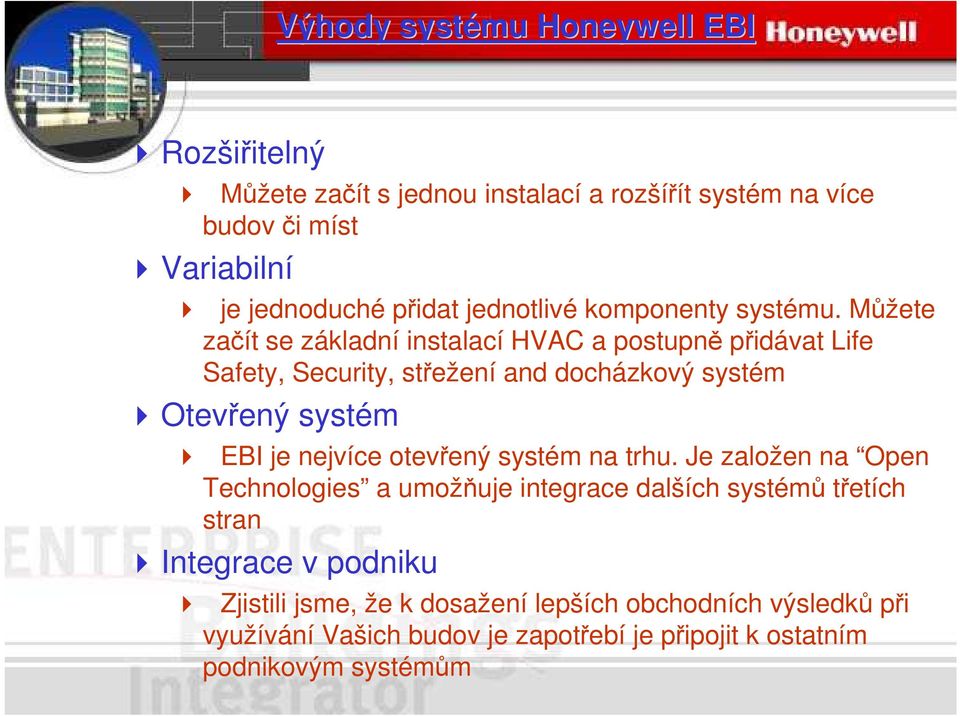

5 Výhody systému Honeywell EBI Rozšiřitelný Můžete začít s jednou instalací a rozšířít systém na více budov či míst Variabilní je jednoduché přidat jednotlivé komponenty systému. Můžete začít se základní instalací HVAC a postupně přidávat Life Safety, Security, střežení and docházkový systém Otevřený systém EBI je nejvíce otevřený systém na trhu. Je založen na Open Technologies a umožňuje integrace dalších systémů třetích stran Integrace v podniku Zjistili jsme, že k dosažení lepších obchodních výsledků při využívání Vašich budov je zapotřebí je připojit k ostatním podnikovým systémům

6 EBI vlastnosti Snadná obsluha Styl web obrazovek Uživatelsky příjemná grafika Živé video a animovaná podpora Otevřenost Otevřená rozhraní jako BACnet, OPC Web rozhraní- Internet a ActiveX podpora dokumentů Rozhraní aplikačních programů Práce s daty Historie a trendy Sběr a archivace událostí Připravené a flexibilní reporty Ovládání alarmů Speciáln lní funkce Guard tour Deadman Timer Alarm pager interface Cardholder Management System Architektura Klient/Server Vysoce stabilní a odolná konfigurace Distribuovaná serverová architektura Kontrola Program HVAC Program kontroly bodů CCTV kontrola Bezpečnostní databáze

7 Konfigurovate lné pravítko a rozvinovací menu Jednoduché, snadno zapamatovatelné, uživatelské rozhraní typu Point and click Hlavní obrazové okno Navigační plocha Poslední alarmy Stavová zóna Ikony

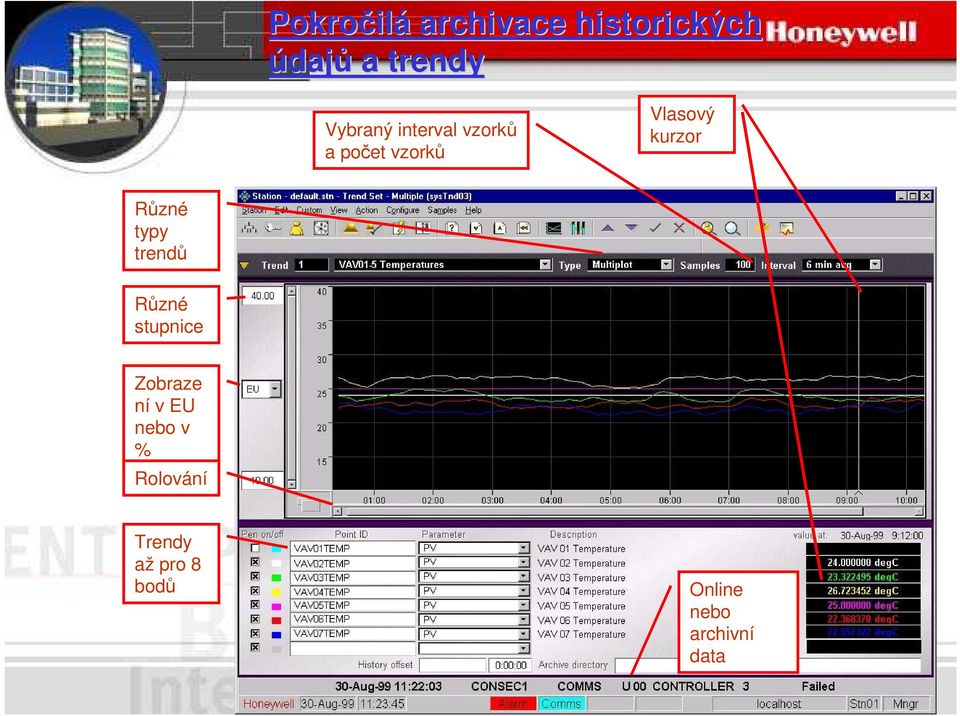

8 Pokročil ilá archivace historických údajů a trendy Vybraný interval vzorků a počet vzorků Vlasový kurzor Různé typy trendů Různé stupnice Zobraze ní v EU nebo v % Rolování Trendy až pro 8 bodů Online nebo archivní data

9 Komplexní kontrola + hláš ášení alarmů a událost lostí Pokročilá správa alarmů Online obrazovka souhrnu událostí Hlášení událostí

10 Standardní a uživatelská grafika Standardní grafika Uživatelská grafika ActiveX skript (použito Visual Basic) umožňuje interaktivní grafiku jako např. animaci

11 Otevřený systém Filozofií systému Honeywell Enterprise Buildings Integrator (EBI) je přijmout významné standardy z důvodů integrace požadavků zákazníka na všech úrovních jeho podnikání Podniková integrace Systémy údržby Systémy lidských zdrojů T&A Systémy Finanční/obchodní systémy Systémová integrace Jiné systémy řízení budov Průmyslové/procesní řídící systémy Integrace podsystémů Polní přístroje Kontroléry Vybavení API s Internet / Intranet ODBC BACnet OPC ODBC OPC Advanced DDE BACnet LonWorks Modbus

12 OPEN SYSTEMS - PROTOKOLY EBI (Integrátor budov podniku) JE INTEGROVÁN S VAŠÍM IT SYSTÉMEM Nepochybně, vztahy vztahymicrosoftu a Honeywell poskytují velmi velmipodnětná otevřená řešení... Bill Bill Gates, Gates, Microsoft Microsoft

13 OPEN SYSTEMS - AUTOMATIZACE BUDOV EBI vám umožní integraci se VŠEMI standardy automatizace budov European Installation Bus

14 Web Technologie Web technologie v EBI SafeBrowse - bezpečná cesta k Internetu Web stránky mohou být přístupna na stavové obrazovce pomocí Hyperlinku na EBI display Umožňuje navigaci do/z Intranet podnikových stránek a jiných web stránek na stanici zatímco alarmy jsou stále monitorovány SafeBrowse technologie limituje množství stránek, na které má uživatel přístup Přidává ActiveX dokumenty ke grafice Vkládá Excel, Word a další ActiveX dokumenty do Vašich stránek např. operační procedury, výpočty, finanční data Web Toolkit a Cardholder Object Model ActiveX objekty poskytují link k datům v EBI databázi Web přístup k limitovanému ovládání systému Access to provide limited control.

15 Security Manager - správa držitel itelů karet Snadné hledání Možnost integrované fotografie Flexibilní relační databáze - uživatelem definovaná pole

16 EBI_Tema - Modul EBI, který řídí a komunikuje s zařízeními. Řídící a konfigurační SW pro integrované aplikace řízení vstupu, identifikace osob a řízení docházky, nebo plně integrovaný EBI pro kompletní management budov. Inteligentní řadiče s lokální databází a komunikací pomocí IT standardů(tcp/ip) inteligentní napáječ LonWorks LonWorks modulární koncová zařízení. Jednoduché propojení všech modulů pomocí funkce Plug n Play

17 EBI - Temaline - integrované aplikace Jediný řadič pro: kontrolu přístupu, docházky a detekci vloupání

18 Zobrazení živého videa a kontrola z EBI CCTV kontrola

19 HONEYWELL Digital video manager Honeywell Digital Video Manager je revolučnířešení pro objekty s potřebou střežení, zahrnující integraci se systémem zabezpečení, kontrolou přístupu, managementem provozu budov, systémem protipožární bezpečnosti nebo systémem kontroly procesů

20 Přehled HONEYWELL Digital video manager Nejmodernější technika digitálního videa je použita pro systém střežení, který je plně integrován do EBI (Integrátor budov podniku). Řešení v reálnémčase, které digitalizuje video ze standardních videokamer (i z Vašich současných kamer) a používá místní síť (LAN) k přenosu videa, pro jeho prohlížení i ukládání. Video je prohlíženo přímo z EBI klientů kdekoli na síti, LAN nebo WAN Video je ukládáno na vyhrazeném, open system, videoserveru

21 Přehled HONEYWELL Digital video manager Živé i nahrané video zobrazené na EBI stanicích Video je digitalizováno a odesláno na síť Video je nahráno a uloženo na jednom nebo více video serverech

22 Alarm Pager Alarm Pager Umožňuje zaslání vybraných alarmů na alfanumerické pagery. Uživatel může nadefinovat které alarmy jsou zaslány na které pagery. Možno nadefinovat i čas (kdy) pro zasílání alarmů Podporuje PET PG1 nebo TAP protokol Modem RS232 3rd Party Paging Service EBI Server EBI Server

23 Cca 140 instalací SAP v ČR PeopleSoft Interface Rozhraní PeopleSoft PeopleSoft je software lidských zdrojů Údaje jsou zasílány z PeopleSoft do EBI periodicky EBI může také zasílat informace o čase a přítomnosti na pracovišti Hlavní výhody Aktuální informace o zaměstancích On-line přidávání a mazání údajů o zaměstnancích HR personnel data EBI Server EBI Station PeopleSoft Human Resources System TCP/IP network

24 EBI instalované aplikace Více než 3000 EBI nebo předchůdců instalovaných v současnosti po celém světě Teplárna PísekP CZT Valašsk ské Meziříčí CZT Uherské Hradiště FN Olomouc Mora Aerospace Teplárna České Budějovice Magistrát města Brna City Center Praha
