1 Historie, Knihtisk, Flexografie, Hlubotisk, Sítotisk, Offset, Bezvodý ofset, Osvit, Digitální tisk Jan Dudek (dud138), LN180

2 Obsah prezentace Technologie tisku (rozčlenění do skupin) Předchůdci knihtisku historický pohled Inkunábule (prvotisk) počátky knihtisku Knihtisk (princip, ukázky) Flexografie Hlubotisk Sítotisk Ofset, bezvodý ofset Osvit Digitální tisk

3 Technologie tisku Skupiny: Tisk z výšky Tisknoucí místa jsou na tiskové formě vyvýšena Knihtisk, nepřímý knihtisk (přes válec), speciální: flexotisk Knihtisk, nepřímý knihtisk (přes válec), speciální: flexotisk Tisk z hloubky = hlubotisk Opak tisku z výšky Dnes výhradně válcová, rotační tisková forma Tisk z plochy = ofset Jedna rovná plocha rozdíl chemických vlastností tisknoucích a netisknoucích míst Digitální tisk tisková forma na základě polarity barvy a válce (laserová tiskárna, faxy, kopírky, )

4 Technologie tisku Skupiny: Průtisk = sítotisk Sítotisk Serigrafie umělecký sítotisk nutnost člověka na úpravy Filmový tisk výhradně tisk na látky v textilním průmyslu Jiné speciální techniky (kombinace předchozích)

5 Předchůdci knihtisku (historie) Starověk Pečetidla a razítka Kamenné válečky (do hliněných destiček a cihel) v Mezopotámii 3000 let př.n.l. Asie Čína -tisk pohyblivými písmeny - literyz hlíny sázené na kovovou desku slepené voskem (vynálezce = kovář) Korea - mosazné litery - nejstarší kniha tištěná literami (1234 n.l. soubor zákonů Sandem Remum)

6 Předchůdci knihtisku (historie) Evropa Architekti (2. pol. 13. stol.) dřevěná razidla nápisy na zdech Tvorba iniciál francouzských rukopisů (13. stol.) Otisky dřevořezů tisk na látky (tapety), hrací karty, Vznik knihtisku Spojení všech těchto technik do knihtisku, ze kterých vycházel a sjednotil je JohannesGutenberg (okolo roku 1550)

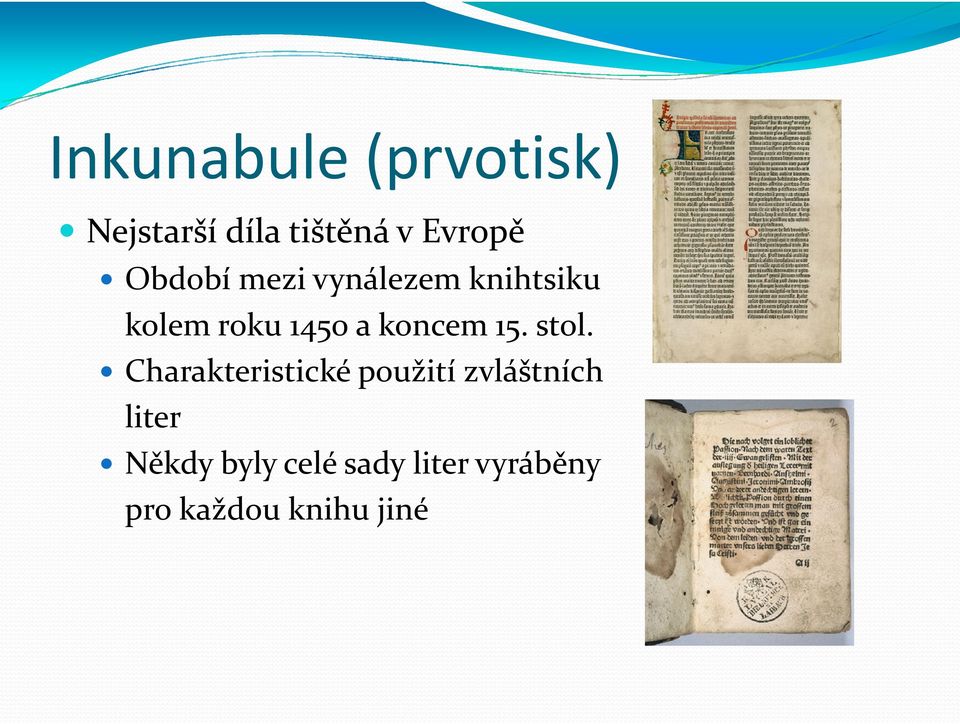

7 Inkunabule(prvotisk) Nejstarší díla tištěná v Evropě Období mezi vynálezem knihtsiku kolem roku 1450 a koncem 15. stol. Charakteristické použití zvláštních liter Někdy byly celé sady liter vyráběny pro každou knihu jiné

8 Knihtisk Mechanické rozmnožování textu Tisk z výšky Vynálezce Gutenberg Sazba skládaná z sériově odlévaných tiskařských liter Litery = zrcadlové obrazy písma (včetně výšky řádku) Sestavování do sazebnice (ručně, později strojově) Tiskařská čerň nanášená koženými tampóny Lisováním se stránka tiskla na papír Používáno do počátku 19. stol. beze změn

9 Knihtisk Použití Obrázky autotypické (např. fotografie) Odstíny jsou nahrazeny rozmístěním různých velikostí tiskového bodu (polotón) Optický klam = plynulé přechody Převážně jednobarevný tisk

10 Knihtisk (ukázka) Sazebnice osázená literami Litera Významy knihtisku Utváření jazykových pravidel a normotvorný význam

11 Flexografie Tisk z výšky Použití Potisk obalů (karton, polyetylen, hliníková fólie, ) Flexotisková forma speciální guma na válci V dnešní době obrovský rozmach Dlouhá výdržnost polymerových forem, jednoduchá výroba, neuvěřitelná citlivost, lehká automatizovatelnost Flexotisk vytlačuje hlubotisk

12 Hlubotisk Princip Technika tisku z hloubky Typy Barvy Klasický - různá hloubka, stejné velikosti bodů Autotypický - stejná hloubka, různé velikosti bodů Nejčastěji - různá velikost i hloubka Řidké ředěné ředidlem -> přilnutí k papíru Vysoká sytost barev

13 Hlubotisk Kvalita a použití Velmi vysoký počet kopií, stovky tisíc Nevhodné pro tisk drobného písma Nejčastější použití převaha obrázků nad textem (National Geographic) Potisk papíru i umělohmotných fólií Tisk bankovek tisk přes rytiny barva mírně plastická Tisk známek

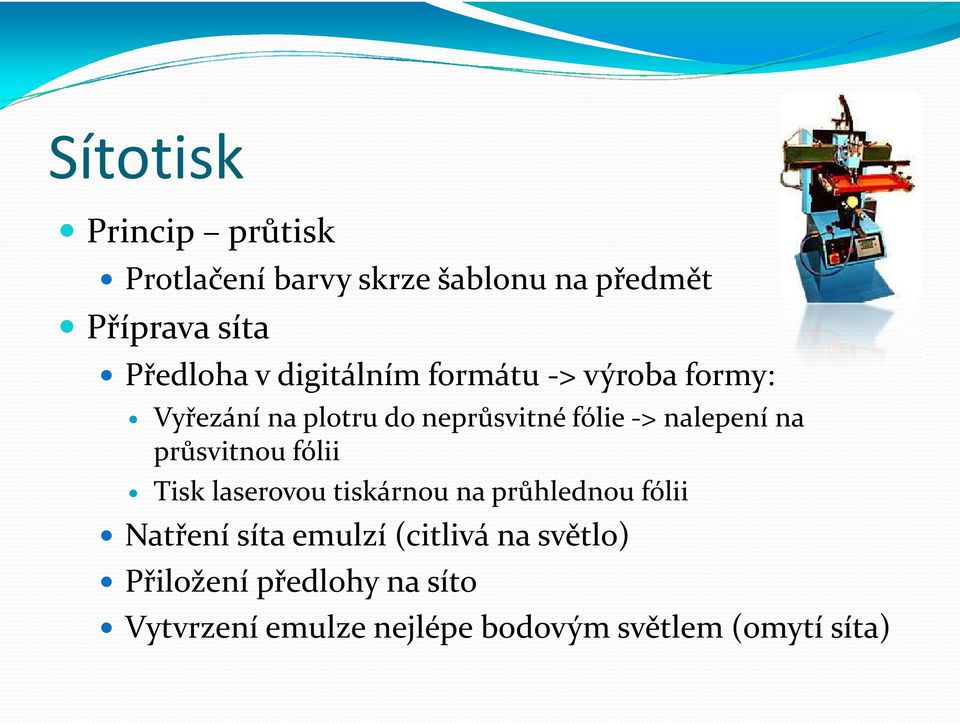

14 Sítotisk Princip průtisk Protlačení barvy skrze šablonu na předmět Příprava síta Předloha v digitálním formátu -> výroba formy: Vyřezání na plotrudo neprůsvitné fólie -> nalepení na průsvitnou fólii Tisk laserovou tiskárnou na průhlednou fólii Natření síta emulzí (citlivá na světlo) Přiložení předlohy na síto Vytvrzení emulze nejlépe bodovým světlem (omytí síta)

15 Sítotisk Typy Rotační, ploché, tvarované (síta) Použití Kdekoli, kde lze přiložit síto Rozlití barvy na síto a rozetření přes předmět Vícebarevný tisk (pro každou barvu jiné síto) Levný náklad, lehká příprava Rastr = 50 bodů na 1cm

16 Ofset Princip tisk z plochy Odpuzování vody a mastné barvy Tisková deska (příprava ve vakuu): Pokryta vrstvou odpuzující vodu (film) Vyleptání/vypálení vrstvy, která nemá být tištěna (UV) Válce Vlhčící na tisknutelnou oblast voda nepřilne Barevník jen na vodu odpudivou vrstvu Formový válec uchycená tisková deska Přenosný válec (ofsetový) - gumový Papír -> tlakový válec

17 Ofset Použití Tiskne i na méně kvalitní papír Jemně nerovné povrchy (gumový válec) Dělení strojů (vždy válcové - rotační) Archové tisk jednotlivých stran Tisk z pásu role papíru Každá barva = jedna tisková věž (všechny válce) CMYK

18 Bezvodý ofset Princip Obdoba ofsetu (ale bez vody) Tisková deska Film odpuzuje barvu Exponování laserem přímo v tiskovém stroji = DI (Direct Imaging) Vypálení míst, které mají přijímat barvu Válce stejné

19 Bezvodý ofset Použití Odlupování částeček prachu -> na sucho Projevuje se bílými místy (vypadávají barvy) Nutnost omytí desky po několika stovkách výtisků DI stroje -> malý počet výtisků Konkuruje mu digitální tisk Nutnost chlazení/zahřívání válců -> speciální barvy citlivé na teplotu

20 Osvit Tiskový/laserový bod Velikost bodu Stupňování odstínů dané barvy Moiré (vada) nutnost otáčení tiskového bodu různých CMYK barev (př. C=15, M=45, Y=90 a K=75 )

21 Osvit Princip Digitální vstup (PostScript, PDF, TIFF, JPG, ) Laser vypaluje laserové body (polotón -> přechody) Pro každou barvu jiný film, separace Osvitové jednotky Capstanová jednotka

22 Osvit Capstanová jednotka jiné konstrukční řešení Bubnové jednotky

23 Osvit Použití Výroba filmů pro následnou výrobu/zpracování tiskových desek/forem pro různé techniky

24 Digitální tisk Princip Nepoužívá tiskovou formu Počítač přímo řídí tiskový stroj Typy tepelný přenos tisku (termografie) - natírané papíry nástřik barvy (Ink - jet) přenos obrazu pomocí toneru (elektrografie) - laserové magnetografie, ionografie(velmi omezeně)

25 Digitální tisk Použití Tisk na fólie, papír, samolepky, aj. polepy aut, informační tabule, plakáty, billboardy Malé množství výtisků Tam, kde je třeba často měnit tiskovou formu

26 Konec DĚKUJI ZA POZORNOST
