1 Automatické parkovací systémy Green Parking

2 je od června 2010 dodavatelem automatických parkovacích systémů Green Parking Automatické parkovací systémy umožňují zaparkovat více automobilů na menší ploše, než tradiční parkovací systémy např. parkovací domy, a to z toho důvodu, že proces parkování je zajišťován mechanicky. Tento způsob tedy svým způsobem brání poničení automobilů, protože nehrozí to, že je např. poškrábán lak při otevírání dveří od ostatních uživatelů automobilů. Dále stojí za zmínku, že nedochází ke zbytečnému znečišťování životního prostředí, protože během parkovaní jsou motory automobilů vypnuty. Moderní počítačové systémy, které řídí tyto parkovací systémy jsou extrémně spolehlivé, nízkonákladové a bezpečné. Důvodem pro obchodní označení Green Parking je fakt, že automatické parkovací systémy, jak již bylo řečeno napomáhají snižovat znečištění životního prostředí odpadá zbytečné popojíždění. V automatických parkovacích systémech tak odpadá i zvýše uvedeného důvodu nutnost odvětrávání, vyhřívání nebo klimatizování prostor. V současné době naše společnost nabízí dodávku a montáž následujících automatický parkovacích systémů značky Green Parking : * Rotary parking (rotační parkovací systémy)..3 * Tower parking (věžový typ parkovacícho systému)..9 * Square parking (čtvercový typ parkovacího systému).12 * Cart parking ( vozíkový typ parkovacícho systému) 15 * Turntable (točna pro automobily) 17 2

3 ROTARY PARKING SYSTEM (rotační parkovací systém) Rotary parking je parkovací řešení vhodné pro malé a střední kancelářské budovy, obchody, nemocnice, hotely, bytové domy, sídliště, jednoduše tam, kde je nedostatek parkovacích možností. Rotační parkovací systém, který zabere plochu pouhých 2 parkovacích stání (cca 30 m 2 ), funguje na principu ruského kola. Automobil je zaparkován na plošinu, řidič automobilu opustí vůz a na ovládací jednotce zadá číslo pozice, kde automobil zaparkoval. Řidič odchází a systém posouvá automobil o jednu pozici po směru hodinových ručiček tak, aby bylo možné zaparkovat další automobil. Pro odjezd zadává řidič automobilu číslo pozice, kde je automobil zaparkován a systém přistaví plošinu do výchozí pozice za méně, než 1 minutu. Na přání je možné parkovací systém opláštit, zabudovat automatická vrata, závory atd. s tím, že systém může připomínat klasický parkovací dům. 3

4 VLASTNOSTI A VÝHODY PRODUKTU Životnost 20 let Nízké provozní náklady Bezobslužný provoz Rotuje po i protisměru hod. ručiček Fasáda opláštění krytá stání Provedení pro 8-12 automobilů NÍZKÁ pořizovací cena VYSOKÁ úspora stavebních nákladů a nákladů na pozemek Nízké provozní náklady Nepřetržitý servis Montáž/demontáž systémů za 7 dnů K obsluze rotačního parkovacího systému slouží 2 ovládací systémy: 1. Hlavní počítačová jednotka, která řídí vertikální rotaci a jednotlivé pozicování automobilů a umožňuje automatické přivolání automobilu do výchozí pozice. Tato jednotka má také vlastní diagnostický systém, který zabezpečuje bezpečný provoz celého systému. 2. Operační panel, který je umístěn u vjezdu do systému obsahuje kromě číselníku, který slouží k určení pozice, kde automobil parkuje, také bezpečnostní vypínač umožňující okamžité zastavení systému v případě potřeby. 4

5 K zajistění bezpečnosti celkového parkovacího procesu, obsahuje systém Green Parking několik bezpečnostních prvků: 1. Senzory pro správné zaparkování automobilu 2. Tzv. stopper pro znemožnění pokračování v další jízdě vpřed 3. Ochranné zařízení proti odření dveří při vystupování z automobilu 4. Zrcadla umožňující snadný vjzed a výjezd 5. Foto senzory, které v případě špatného zaparkování automobilu znemožnění pohyb rotačního parkovacího systému, senzory také vnímají pohyb osob. 2=12 Pouhé 2 parkovací místa stačí na to, aby bylo možné zaparkovat až 12 automobilů... 5

6 Naše společnost v současné době nabízí 3 druhy rotačních parkovacích systému, a to: Standard, Middle Entrance a Built-in Turntable. Typ Standard jedná se o základní provedení rotačního parkovacího systému pro 8-12 automobilů Typ Middle Entrance se od typu Standard liší tím, že nabízí možnost zabudování systému částečně do země 6

7 Typ Built-in Turntable nabízí možnost zabudování točny, která umožňuje otočení vozu přímo v rotačním parkovacím systému. Řidič tedy vyjíždí ze systému tak jak když přijel po směru jízdy 7

8 Typ Technická specifikace Standard Middle Entrance Built in Turntable M L M L M L Model GRP SMxx GRP SLxx GRP MMxx GRP MLxx GRP TMxx GRP TLxx Rozměry 4800x x x x x x6200 Omezení automobilu Délka 5050 mm 5150 mm 5050 mm 5150 mm 5050 mm 5150 mm Šířka 1850 mm 1950 mm 1850 mm 1950 mm 1850 mm 1950 mm Výška 1600 mm 1600 mm 1600 mm 1600 mm 1600 mm 1600 mm Hmotnost 1600 kg 2200 kg 1600 kg 2200 kg 1600 kg 2200 kg Příklad automobilu Mercedes E Mercedes S Mercedes E Mercedes S Mercedes E Mercedes S Motor 7.5 Kw x 4P 11 Kw x 4P 7.5 Kw x 4P 11 Kw x 4P 7.5 Kw x 4P 11 Kw x 4P Rychlost/min. Elektrické připojení Ovládání 4.2 m/min 220/380 V 60Hz Ovládací číselník Výška systémů Počet automobilů Výška (konstrukce) Celková výška mm 9400 mm mm mm mm mm mm mm mm mm Hmotnost systémů Počet autmobilů Celková hmotnost Tloušťka základové desky 8 28 tun 600 mm 9 30 tun 800 mm tun 800 mm tun 900 mm tun 900 mm 8

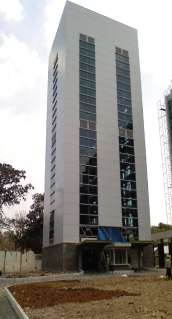

9 TOWER PARKING (věžový typ parkovacího systému) Tower Parking je parkovací systém, ve kterém je transport automobilů zajišťován pomocí výtahu a automobily zakládány na levou nebo pravou stranu systému. Tower Parking nachází uplatnění u kancelářských budov a rezidenčních objetků. Samozřejmě je možné tento typ provozovat jako samostatný objekt pro komerční parkování. Umožňuje zaparkovat automobilů v závislosti na výšce. Systém zabírá pouhých 49 m 2 (7x7) tzn. cca 3 parkovací místa Nevyužívá k transportu automobilů palety, ale systém FORK&TRAY, který zajišťuje rychlý přesun automobilu do výchozí pozice. 9

10 Počet automobilů Výška (mm) Výška systémů Počet automobilů Výška (mm)

11 Počet automobilů Výška (mm) Výška systémů Počet automobilů Výška (mm)

12 SQUARE PARKING (čtvercový typ parkovacího systému) Systém byl navržen tak, aby automaticky zajišťoval transport automobilů pomocí palet, které se vertikálně pohybují pomocí výtahů. Paleta s automobilem dále cirkuluje horizontálně do volného parkovacího stání. Tento typ je umisťován do podzemí jako pro privátní, tak pro komerční využití. Jsou minimalizovány požadavky na záběr pozemku, protože díky paletovému systému není potřeba stavět žádné nájezdové rampy. Vjezd a výjezd do systému je velice snadný. Pokud je zabudována vestavěná točna, je výjezd velice pohodlný a bezpečný. Konstrukce systému umožňuje celkově zakomponovat až 6 podzemních podlaží. Dle přání zákazníka může být systém dodán i pro parkování SUV automobilů

13 3 varianty řešení parkovacího systému Square Parking 131 3

14 Parametry systému Square Parking Počet pater 2 patra 3 patra 4 patra Výška patra v mm Délka patra v mm automobily 5 automobilů 6 automobilů automobilů 8 automobilů 10 automobilů automobilů 11 automobilů 14 automobilů automobilů 14 automobilů 18 automobilů automobilů 17 automobilů 22 automobilů Šířka v mm automobilů 20 automobilů 26 automobilů automobilů 23 automobilů 30 automobilů automobilů 26 automobilů / automobilů 29 automobilů / automobilů / / 141 4

15 CART PARKING ( vozíkový typ parkovacího systému) Cart Parking parkovací systém byl navržen tak, aby pohyb vozidel byl automaticky zajišťován výtahy, které transportují vozidlo na jeden z vozíků. Vozíky se pak s automobilem pohybují horizontálně a umisťují vozidla na parkovací místa. Z důvodu toho, že výtah a vozík jsou v provozu nezávisle na sobě v každém podlaží systému má za důsledek to, že automobil je ve výchozí pozici velice rychle za méně, než 2 minuty. Vjezd i výjezd ze systému je velice rychlý a pohodlný, protože v systému je zakomponována točna. Systém je vhodný jak pro kancelářské budovy, tak pro rezidenční budovy. Lze však systém provozovat i samostatně pro komerční účely. Systém lze vybudovat ve variantách nadzemní nebo podzemní

16 Parametry systému Cart Parkting Počet pater 2 patra 3 patra 4 patra Výška patra v mm Délka patra v mm (P=2) 12 automobilů 18 automobilů 24 automobilů (P=3) 16 automobilů 24 automobilů 32 automobilů (P=4) 20 automobilů 30 automobilů 40 automobilů (P=5) 24 automobilů 36 automobilů 48 automobilů (P=6) 28 automobilů 42 automobilů 56 automobilů Šířka v mm (P=7) 32 automobilů 48 automobilů 64 automobilů (P=8) 36 automobilů 54 automobilů 72 automobilů (P=9) 40 automobilů 60 automobilů 80 automobilů (P=10) 44 automobilů 66 automobilů 88 automobilů (P=11) 48 automobilů 72 automobilů 96 automobilů 161 6

17 TURNTABLE (točna pro automobily) Turntable (točna) nachází uplatnění v místech, kde je nedostatek místa a tím pádem je obtížné manévrovat s automobilem. Pomocí ovládacího panelu se automobil natočí do správné polohy tak, aby mohl řidič zajet na plošinu parkovacího systému. Při výjezdu se pomocí točny automobil natočí tak, aby mohl řidiči odpadlo zbytečné couvání a mohl pohodlně opustit parkovací systém. Turntable může být nainstalován před parkovacím systémem nebo se nabízí možnost mít točnu zakomponovanou v parkovacím systému. Specifikace systému Turntable Typ Standart Large Možné zatížení 2000 Kg 3000 Kg Průměr 4000 mm 4500 mm Kapacita motoru 0.2Kw 1/30 Ryychlost 1 rpm/min Elektrický zdroj AC380/220 60Hz 171 7

18 ELKO TRADING spol. s r.o. K Terminálu Brno, Czech Republic Dparking@elko.cz
