Obytný dům Plzeňská ul. 212, Jesenice

Transkript

1 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz M.Schneibergová Ing. Mir.Veverka Město, Mírové náměstí 368, 2 33 zakázka č. Obytný dům Plzeňská ul. 212, Dokumentace stávajícího stavu přílohy dle u paré 0/2 MV

2 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz / zak.č. Zaměření a dokumentace současného stavu Obytný dům Plzeňská ul. 212, objednatel Město, Mírové náměstí 368, 2 33 Obsah S S101 S101-1 S102 S103 S104 S105 S106 S107 S108 S109 Technická zpráva Situace širších vztahů Situace 1.NP 2.NP 3.NP Řez A - A' Řez B - B' Pohled západní Pohled severní Pohled východní 1 : : :50 1 :50 1 :50 1 :50 1 :50 1 : 1 : 1 : fotodokumentace - fotografie ve formátu "jpg" na CD MV

3 Ing. M. Veverka projekce IČO * mvprojekce@mvprojekce.cz Technická zpráva Ing. Mir.Veverka Město, Mírové náměstí 368, 2 33 Obytný dům Plzeňská ul. 212, stávající stav Technická zpráva zakázka č. přílohy dle u paré, složka 0/2 MV

4 Ing. M. Veverka projekce staveb S Technická zpráva 1. Identifikace stavby Název stavby : Obytný dům Místo stavby : Plzeňská ul.č.p. 212, Objednatel : Město, Mírové náměstí 368, Zpracovatel : Ing. M. Veverka projekce autorizace /II, IČO Projektant :, M. Schneibergová Účel : Zak. č. : 2. Charakteristika a popis objektu 2.1 Dispoziční uspořádání Obytný dům č.p.212 je součástí řadové zástavby na východní straně Plzeňské ulice. Vystavěn je na parcele č.617. Na jižní štít navazuje další obytný dům č.p.272, se kterým tvoří společný blok. Má obdélníkový půdorys 17,09x11,40m se dvěma nadzemními podlažími bez podsklepení. Zastřešen je sedlovou střechou. K domu patří ještě dvůr podél severního štítu a východní strany, který je přístupný z Plzeňské ulice vrátky a dvoukřídlovými vraty. Půdorys domu je uspořádán do podélného trojtraktu. Obě nadzemní podlaží a půdu spojuje dvouramenné schodiště umístěné ve východní části domu v jeho příčné ose, kde je situován i vstup. V každém podlaží jsou dva byty se shodným dispozičním uspořádáním velikosti 2+1 vybavené samostatnou koupelnou a WC. Všechny místnosti v severní polovině domu jsou přímo osvětleny a větrány okny, koupelny a WC v jižní části jsou větrány okénky do šachty světlíku procházejícího všemi podlažími nad střechu. Společné prostory tvoří chodba se schodištěm, komora pod ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

5 Ing. M. Veverka projekce staveb nástupním ramenem schodů v 1.NP a půda. Dvůr je podél jižní a východní strany zastavěn hospodářskými objekty využívanými nájemníky. 2.2 Konstrukční část Druh a stav konstrukcí objektu byl ověřen pouze vizuálně bez použití sond, případně diagnostických metod. Při prohlídce nebyly zjištěny závažné statické poruchy. Dům je založen pravděpodobně na základových pasech z lomového kamene nebo z prostého betonu prokládaného kamenem. Nosné stěny i příčky jsou vyzděny z plných pálených cihel, část stěn v 1.NP je pravděpodobně ze smíšeného zdiva. Stropy 1. i 2.NP mají rovný podhled a vzhledem k celkové tloušťce konstrukce jde pravděpodobně o dvojité trámové stropy tvořené skladbou nosných trámů podlahy s podlahou na násypu a záklopu a níže uloženými samostatnými trámy podhledu s rákosovou omítkou na podbíjení. V 1.NP jsou chodby ve středním traktu zastropeny cihelnými valenými klenbami. Místnosti č. 111, 113 a 114 bytu v 1.NP mají snížený podhled. Podesty schodiště mají železobetonovou monolitickou konstrukci, stupně mají povrch z teraca. Podlahy společných chodeb mají nášlapnou vrstvu z teracové dlažby, sociální zařízení bytů z keramické dlažby a obytné místnosti z PVC, plovoucího-lamina, případně koberce. Podlahu půdy tvoří prkenný záklop. Okna v obvodových stěnách byla vyměněna za plastová, okénka do světlíku jsou původní dřevěná s jednoduchým zasklením. Vchodové dvoukřídlové dveře jsou dřevěné v horní třetině prosklené. Vnitřní dveře jsou dřevěné, z části s novými křídly do kovových lisovaných zárubní, zbývající původní do dřevěných zárubní. Sedlový krov má dřevěnou trámovou konstrukci hambalkové soustavy s vazbami s dvojitým věšadlem a vaznými trámy pod úrovní podlahy půdy. Krytina je z pálených hladkých tašek na laťování. 2.3 Technika prostředí staveb Dům je napojen na veřejnou distribuční síť elektro, vodovod a splaškovou kanalizaci. Trasa vodovodní přípojky není ověřena, ale pravděpodobná trasa je od hlavního řadu ve vozovce Plzeňské ulice dvorem podél severní a východní strany domu do komory pod schodišťovým ramenem, kde je hlavní vodoměr a podružný vodoměr sousedního bytu v 1.NP. Ostatní byty mají podružné vodoměry ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

6 Ing. M. Veverka projekce staveb v místnostech WC. Splašková kanalizace z jižní poloviny domu je od stoupačky procházející WC svedena ležatým potrubím podél východní a severní stěny do šachty před severním štítem. Severní polovina je od stoupačky rovněž procházející WC odkanalizována samostatným potrubím do stejné šachty, která je napojena na sousední kanalizační šachtu v příjezdové cestě na dvoře a odtud přípojkou do řadu v Plzeňské ulici. Střešní svod ve dvoře je zaústěn do kanalizace, na západní straně je sveden na terén. Byty jsou vytápěny kamny na tuhá paliva doplněnými v některých obytných místnostech el. přímotopnými tělesy, případně akumulačními kamny. V 1.NP v bytě v jižní části je zrušené etážové topení. Teplá užitková voda je zajištěna el. boilery umístěnými v koupelnách. Objekt je chráněn bleskosvodem. V u ( * mvprojekce@mvprojekce.cz IČO DIČ CZ

7 č.p.212 Katastrální území: u a Legenda č.p.: 212 Část obce: Číslo LV: 01 Typ budovy: budova s číslem popisným Způsob využití: objekt k bydlení Parcelní číslo: 617 Výměra [m2]: 416 Katastrální území: u a Typ parcely: Parcela katastru nemovitostí Mapový list: DKM Určení výměry: Graficky nebo v digit. mapě Druh pozemku: zastavěná plocha a nádvoří Situace širších vztahů Město, Mírové nám. 368,, 2 33 Ing. Mir.Veverka zakázka 1:500 paré, výkres, příloha S101 MV

8 Situace 615 kanalizační přípojka vodovodní přípojka (neověřeno) 616 Š Plzeňská ul. č.p č.p. 272 Legenda Vnější splašková kanalizace Vodovodní přípojka (neověřená trasa) Hospodářské objekty stávající stav Situace Město, Mírové nám. 368,, 2 33 Ing. Mir.Veverka zakázka 1:250 paré, výkres, příloha S101-1 MV

9 B' nadzemní podlaží 0(1250) 0(1250) / (1320) / sv / sv ZT (1250) / sv sv (0) / sv.2810 sv / /2450 () K # 680 A A' # kamna () V hl. vodoměr () sv / , ± 0, () 0 (1320) / / () / B sv sv sv sporák /2450 () # V sv () ZT sv (1290) 300 0(1320) 300 0(1250) / Legenda Tabulka místností ozn. Milana Schneibergová m² druh 101 Chodba, schodiště 14,7 teracová dlažba 102 Místnost, Komora 103 Světlík Předsíň Komora 9,4 Kuchyně 13,5 1,7 Koupelna 4,2 WC 1,7 Pokoj 18,6 Předsíň 8,9 Kuchyně 13,8 PVC Spíž Koupelna 1,8 4,4 WC 1,2 Pokoj 18,7 K - kamna na tuhá paliva ZT - instalace zdravotní techniky V - vodoměr podlaha cem. potěr keramická dlažba plovoucí - lamino PVC keramická dlažba keramická dlažba plovoucí - lamino 117 Pokoj 12,1 plovoucí - lamino teracová dlažba cem. potěr keramická dlažba keramická dlažba koberec 127 Pokoj 13,2 koberec Stávající stav 1.NP - půdorys Ing.Mir. Veverka Město, Mírové nám. 368,, 2 33 poznámka hlavní vodoměr, vodoměr pro byt č.1 snížený podhled snížený podhled snížený podhled vodoměr zakázka č. 1:50 výkres, příloha S102 MV

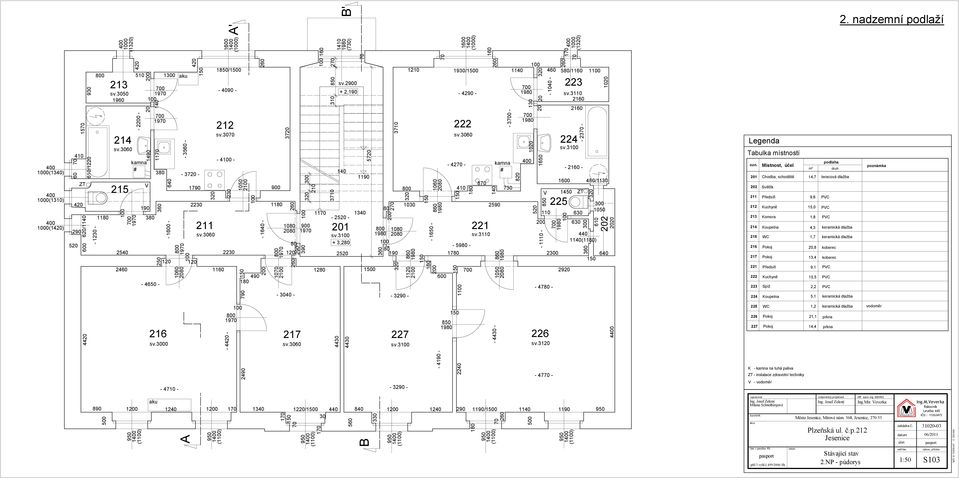

10 A' B' 2. nadzemní podlaží 0(1340) 0(1310) 0(1) ZT / / (1320) sv sv kamna # V aku sv / sv (0) (730) sv , sv.3 + 3, (0) 1930/ sv sv kamna # V (1320) 1 580/1 sv / sv ZT (1180) Legenda Tabulka místností podlaha ozn. Místnost, m² druh 201 Chodba, schodiště 14,7 teracová dlažba Světlík Předsíň 9,6 Kuchyně 15,0 Komora 1,8 Koupelna 4,3 WC 1,7 Pokoj 20,8 Pokoj 13,4 Předsíň 9,1 PVC PVC PVC keramická dlažba keramická dlažba koberec koberec PVC Kuchyně 15,5 PVC Spíž 2,2 PVC Koupelna 5,1 keramická dlažba poznámka 4 sv sv sv sv WC 1,2 Pokoj 21,1 prkna 227 Pokoj 14,4 prkna keramická dlažba vodoměr K - kamna na tuhá paliva ZT - instalace zdravotní techniky V - vodoměr (1) aku 1240 A 1200 (1) / (1) B 330 (1) /0 (1) (1) Milana Schneibergová Stávající stav 2.NP - půdorys Ing.Mir. Veverka Město, Mírové nám. 368,, 2 33 zakázka č. 1:50 výkres, příloha S103 MV

11 A' B' 3. nadzemní podlaží ZT / , ,920 sv , ZT A B Milana Schneibergová Ing.Mir. Veverka Město, Mírové nám. 368,, 2 33 Stávající stav 3.NP - půdorys zakázka č. 1:50 výkres, příloha S104 MV

12 + 12,060 Řez A - A' - 0, , NP + 3, NP ± 0, NP , Ing.Mir. Veverka Město, Mírové nám. 368,, 2 33 Stávající stav Řez A - A' zakázka č. 1:50 výkres, příloha S105 MV

13 + 12,060 Řez B - B' 20-0, x , NP + 3, NP ± 0, NP ,920 12x164/260 13x168,5/260-0,0 9x185,5/260 6x182/ , , ,040 Ing.Mir. Veverka Město, Mírové nám. 368,, 2 33 Stávající stav Řez B - B' zakázka č. 1:50 výkres, příloha S106 MV

14 + 12,200 Západní pohled + 7, NP + 3, NP ± 0, NP Západní pohled Město, Mírové nám. 368,, 2 33 Ing. Mir.Veverka zakázka 1: paré, výkres, příloha S107 MV

15 Severní pohled + 12, , NP + 3, NP ± 0, NP Severní pohled Město, Mírové nám. 368,, 2 33 Ing. Mir.Veverka zakázka 1: paré, výkres, příloha S108 MV

16 Východní pohled + 12, , NP + 3, NP ± 0, NP Východní pohled Město, Mírové nám. 368,, 2 33 Ing. Mir.Veverka zakázka 1: paré, výkres, příloha S109 MV
