1 WCC CZ WORL CLASS COLLECTION

2 Přední světová značka Komplexní řada kvalitního vysokoého nářadí pro všechny průmyslové aplikace s místní dostupností a poprodejními službami kdekoli na světě Právě díky tomu se společnost Enerpac stala nesporným lídrem globálního trhu v oblasti vysokoé hydrauliky. Naším cílem je poskytovat zákazníkům co možná nejširší řadu produktů a příslušenství, které maximalizují sílu pro zvýšení produktivity a umožňují provádět práci bezpečněji a snadněji. Společnost Enerpac stojí v čele technologického vývoje a neustále vyvíjí nové nástroje, které umožňují šetřit čas a náklady a které využívají moderní materiály s cílem zlepšit produktivitu a na co nejmenší míru snížit únavu obsluhy. Společnosti Enerpac je rozhodnuta i nadále pokračovat ve vývoji kvalitních vysokoých nástrojů, což je zárukou toho, že výrobky, které nakupujete, jsou tím nejlepším v celém odvětví. I nadále hodláme pokračovat ve vývoji kvalitních vysokoých nástrojů pro všechny průmyslové aplikace. Zkušenosti a odborné znalosti Bezpečnost Společnost Enerpac důsledně dbá na bezpečnost Ve spolupráci s více než 10 distributory a sítí servisní a technické podpory po celém světě se společnost Enerpac stala vyhledávaným výrobcem produktů v průmyslových odvětvích, jakými jsou stavebnictví, energetika, hornictví, ropný a plynařský průmysl, výroba, stavba lodí a železnic. Při práci může dojít k vážným nehodám. Nicméně takovým nehodám je možné se vyhnout, pokud pracovníci věnují pozornost nebezpečím a potenciálním rizikům a vědí, jak nástroje používat správně. Ať pracujete v údržbě, nebo ve výrobě, v elektrárně, v loděnici, v dole, ve výrobních prostorách nebo na staveništi, naučit se používat hydraulické nástroje bezpečně je nutnost. Součástí naší celosvětové snahy o zlepšení bezpečnosti na pracovišti je naše iniciativa Goal Zero. Usilujeme o dosažení cíle bez nehod našich zákazníků a koncových uživatelů našich produktů. Tento katalog World Class Collection je jen výběrem produktů, které máme v nabídce. Pokud se chcete seznámit s celým sortimentem, podívejte se do katalogu průmyslových nástrojů Enerpac nebo navštivte stránky Enerpac, All Rights Reserved

3 Akademie Enerpac je naším vnitropodnikovým školicím programem, který koncovým uživatelům a distributorům společnosti Enerpac dává příležitost vyškolit se v používání a údržbě vysokoého hydraulického nářadí. Provoz takových nástrojů vyžaduje dobrou znalost toho, jak pracují a jak se mají udržovat. Správné používání těchto nástrojů zvyšuje bezpečnost a snižuje rizika jak pro obsluhu, tak pro prostředí, ve kterém se nástroje používají. Správné školení obsluze umožní používat nástroje řádně a bezpečně. Akademie Enerpac síla znalostí Vnitropodniková školicí centra Školicí kurzy jsou připraveny tak, aby byly vysoce interaktivní a měly výrazné praktické zaměření. Každý školicí kurz vede kvalifikovaný školitel, specialista společnosti Enerpac, který je zárukou školení vysoké kvality. Součástí některých kurzů je písemná nebo praktická zkouška. Místa školicích center Columbus, Wisconsin (USA) Ede (Nizozemsko) Hosur, Tamilnadu (Indie) Akademie Enerpac nabízí pečlivě připravený školicí program zahrnující znalosti nástrojů, opravy a údržbu a bezpečný provoz hydraulických nástrojů Enerpac. Pokud chcete školicí kurz naplánovat, obraťte se na adrese na společnost Enerpac a požádejte o kalendář školení, přihlášku a brožuru. 3

4 Válce World Class Válce Enerpac po celém světě dodávají sílu v hlavních průmyslových odvětvích stavební průmysl, stavba lodí, hornictví, větrná energetika, výroba atd. Válce Enerpac zvedají námořní lodě za účelem oprav, vyrovnávají těžké mostové díly a stahují k sobě díly pro sváření. Umožňují také kontrolované umísťování těžkých břemen a poskytují výkon a přesnost jako součást specializovaných hydraulických lisů. Hydraulické Enerpac se dodávají ve více než 100 standardních verzích. Ať jde o jakoukoli aplikaci, ať je zapotřebí jakýkoliv výkon, velikost nebo zdvih, je k dispozici jednočinný nebo dvojčinný, s plným nebo dutým pístem, lehký nebo průmyslový válec Enerpac, který udělá, co je potřeba. 4 Hydraulické Enerpac VÁLCE S UTÝM PÍSTEM VÁLCE S VRATNOU PRUŽINOU NEBO S HYRAULICKÝM ZPĚTNÝM CHOEM konstrukce dutého pístu umožňuje použít tahovou i tlačnou sílu pojistný ventil u dvojčinných modelů jako ochrana proti přeu. RCH-120 RCH-121 RCH-1211 RCH-123 RCH-202 RCH-206 RCH-302 RCH-306 RCH-603 RCH-606 RCH-1003 RRH-307 RRH-606 RRH-6010 RRH-1001 RRH-1006 Tlak Tah VÍCEÚČELOVÉ VÁLCE RC-UO ložiskový systém GR2 absorbuje stranové zatížení pro zamezení zadírání dílů odolná vratná pružina pro rychlé zatahování vnější závit, závit na pístnici a závitové díry ve dně umožňují snadné upevnění u většiny modelů. RC- RC-51 RC-53 RC-55 RC-57 RC-59 RC- RC-102 RC-104 RC-106 RC-108 RC-0 RC-2 RC-4 RC-151 RC-152 RC-154 RC-156 RC-158 RC-1510 RC-1512 RC-1514 RC-251 RC-252 RC-254 RC-256 RC-258 RC-2510 RC-2512 RC-2514 RC-308 RC-2 RC-4 RC-6 RC-13 RC-756 RC-7513 RC-1006 RC ENOČINNÉ VÁLCE S VRATNOU PRUŽINOU VÁLCE S KRÁTKÝM ZVIHEM kompaktní a přenosné velká činná plocha s drážkovaným koncem pístu. RCS- RCS-201 RCS-302 RCS-2 RCS-1002 RSM- RSM-100 RSM-200 RSM- RSM-0 RSM-7 RSM-1000 RSM TAŽNÉ VÁLCE ENOČINNÉ VÁLCE S VRATNOU PRUŽINOU chromovaný píst vyměnitelné úchyty u modelů BRP * BRC BRC BRC BRP-106C BRP-106L BRP BRP * Modely BRP jsou vybaveny pryžovými měchy, které chrání píst.

5 Hydraulické Enerpac LEHKÉ HLINÍKOVÉ VÁLCE VÁLCE S LOUHÝM ZVIHEM ENOČINNÉ VÁLCE S VRATNOU PRUŽINOU lehké a snadno přenosné a snadno umístitelné držadla jsou standardním vybavením všech modelů. * RAC-202 RAC-204 RAC-206 RAC-302 RAC-304 RAC-306 RAC-2 RAC-4 RAC-6 RAC-1004 RAC-1006 RAC-1008 RAC VÁLCE S POISTNOU MATICÍ A VRATNOU PRUŽINOU s pojistnou maticí pro mechanické zajištění břemen lehké a snadno přenosné a snadno umístitelné držadla jsou standardním vybavením všech modelů. * RACL RACL RACL RACL RACL RACL RACL RACL RACL RACL RACL RACL * K dispozici možnost přizpůsobení zdvihu PRŮMYSLOVÉ VÁLCE S LOUHÝM ZVIHEM vnější závit na válci, vnitřní závit pístnice, montážní otvory ve dně vále plné provedení pístu, zabudovaný pojistný ventil všestranné použití s vysokým počtem cyklů výrobní aplikace. RR-0 RR-2 RR-308 RR-3014 RR-6 RR-13 RR-1006 RR RR- RR-113 RR-2006 RR Tlak Tah ENOČINNÉ VÁLCE S UTÝM PÍSTEM konstrukce dutého pístu umožňuje použít tlačnou i tahovou sílu lehké a snadno přenosné a snadno umístitelné. VOČINNÉ VÁLCE S PLNÝM PÍSTEM dvojčinné pro rychlé zatahování pístu pojistný ventil jako ochrana proti přeu lehké a snadno přenosné a snadno umístitelné. VOČINNÉ PŘESNÉ PRŮMYSLOVÉ VÁLCE jedinečné montážní prvky usnadňují připevnění dlouhá životnost předurčuje tyto pro využití ve výrobě. * RACH RACH RACH RACH RACH RACH RACH RACH RACH RACH * K dispozici možnost přizpůsobení zdvihu * Tlak Tah RAR RAR RAR RAR RAR RAR RAR RAR RAR RAR RAR * K dispozici možnost přizpůsobení zdvihu BR-41 BR-43 BR-46 BR-91 BR-93 BR-96 BR-910 BR-6 BR-10 BR-256 BR-2510 Tlak Tah

6 Válce a zvedáky Enerpac bar ENOČINNÉ TĚŽKOTONÁŽNÍ VÁLCE VOČINNÉ TĚŽKOTONÁŽNÍ VÁLCE TĚŽKOTONÁŽNÍ VÁLCE S POISTNOU MATICÍ ENOČINNÉ VÁLCE SE ZASUNUTÍM PÍSTU HMOTNOSTÍ BŘEMENE doraz pístu, který je součástí pláště, brání jeho nadměrnému vysunutí stírací manžeta pístnice snižuje znečištění a prodlužuje životnost. VOČINNÉ VÁLCE S HYRAULICKÝM ZPĚTNÝM CHOEM pojistný ventil v části nad pístem pomáhá chránit před poškozením v případě přeu stírací manžeta pístnice snižuje znečištění a prodlužuje životnost. ENOČINNÉ VÁLCE SE ZASUNUTÍM PÍSTU HMOTNOSTÍ BŘEMENE pojistná matice pro mechanické držení břemene syntetický povlak zlepšuje antikorozní ochranu a snižuje tření vyměnitelné kalené drážkované tlačné koncovky * CLSG-2 CLSG-6 CLSG-10 CLSG-1002 CLSG-1006 CLSG CLSG-12 CLSG- CLSG-110 CLSG-2002 CLSG-2006 CLSG CLSG-212 CLSG-12 CLSG CLSG-012 CLSG CLSG CLSG * Všechny modely jsou k dispozici se zdvihem v mm krocích od do mm. POZNÁMKA: Všechny splňují normy ASME B30.1 a ISO 00. * CLRG-2 CLRG-6 CLRG-10 CLRG-1002 CLRG-1006 CLRG CLRG-12 CLRG- CLRG-110 CLRG-2002 CLRG-2006 CLRG CLRG-22 CLRG-26 CLRG-212 CLRG-12 CLRG CLRG-012 CLRG CLRG Tlak Tah CLRG * Všechny modely jsou k dispozici se zdvihem v mm krocích od do mm. POZNÁMKA: Všechny splňují normy ASME B30.1 a ISO 00. TĚŽKOTONÁŽNÍ VÁLCE S POISTNOU MATICÍ A NÍZKÝM PROFILEM ENOČINNÉ VÁLCE SE ZASUNUTÍM PÍSTU HMOTNOSTÍ BŘEMENE s nízkým profilem pro použití v nízkém prostoru pojistná matice pro bezpečné mechanické držení břemene volitelný speciální syntetický povlak zlepšuje antikorozní ochranu a snižuje tření, a tak přispívá k hladšímu provozu integrovaná naklápěcí tlačná koncovka. * ROZPĚRNÉ VÁLCE CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL CLL * Všechny modely jsou k dispozici se zdvihem v mm krocích od do mm. ENOČINNÉ VÁLCE S VRATNOU PRUŽINOU WR-5: pro použití ve velmi úzkém prostoru WR-15: rozpěrka s dlouhým zdvihem A-92: přídavná rozpěrka pro RC válec. CLP-602 CLP-1002 CLP-02 CLP-2002 CLP-22 CLP-4002 CLP Výška špičky rozpětí Objem WR-5 8,9 12, WR-15 6, A-92 * 8,9 35,0 158 * K připevnění na závity 10tunových válců série RC (kromě RC-). 6

7 Válce a zvedáky Enerpac bar ZVEÁKY ZVEÁKY POW'R-RISER Přenosný zvedací systém POW R-LOCK ŘAA HA - HLINÍKOVÉ ZVEÁKY SAF-T-LITE zvedáky s nosností 7, 15, 35 t jsou použitelné v libovolné poloze svislý a vodorovný provoz u ostatních modelů ŘAA H - PRÉMIOVÉ OCELOVÉ ZVEÁKY chromované písty opracovaná čelní a základová plocha umožňuje dobré umístění i v těsných rozích. VOČINNÉ HYRAULICKÉ VÁLCE S HYRAULICKÝM ZPĚTNÝM CHOEM 54, 90, 136 a 181 t výkonu pomocí pneumatických nebo elektrických čerpadel pro nejtěžší práce rukojeť, u které je možné nastavit tři pozice, umožňuje snadné naklopení a přepravu odpovídá specifikacím ASME B30.1. VOČINNÉ HYRAULICKÉ VÁLCE S HYRAULICKÝM ZPĚTNÝM CHOEM zajišťuje trvalé jištění při zvedání, spouštění i držení jednoduchý dvoutlačítkový ovladač umožňuje ovládat zvedání a spouštění ze vzdálenosti až 6 m odpovídá certifikačním kritériím ANSI B , AS/NZS 2538, AS/NZS * * HA-73 HA-156 HA-356 HA-756 HA- H-306 H-6 H PRAMA06014L PREME06014L PRAMA06027L PREME06027L PRAMA100L PREME100L PRAMA10027L PREME10027L PRASA1L PRASA127L PREME1L PREME127L PRASA200L PRASA20027L * PRA s pneumatickým čerpadlem; PRE s elektrickým čerpadlem. PL20014-ASA PL20025-ASA * S pneumatickým čerpadlem SPECIÁLNÍ ZVEACÍ NÁSTROE SESTAVY VÁLECČERPALO HYRAULICKÉ ZVEÁKY STROŮ pro zvedání těžkého vybavení s minimálním přístupem samostatné hydraulické čerpadlo zvyšuje bezpečnost posuvná patky vysouvací opěrné nohy zvyšují stabilitu zahrnuje jednočinný válec s vratnou pružinou řady RC-UO se spojkou CR-400. SOH-10-6 SOH-23-6 SVISLÝ ZVIHACÍ KLÍN vyžaduje přístupovou mezeru 10 mm 21 mm svislého zdvihu z každého stupně (max. zdvih na 69 mm s volitelným blokem s odsazením LWB-1) na každém stupni se může rozevírat při plném zatížení automatické mechanické zatahování (jednočinné). Pozice patky Objem Zvedací Vrcholová Objem min. střed. max. zdvih vůle LW SESTAVY ENOČINNÝ VÁLECČERPALO vhodná kombinace soupravy 1,8 m dlouhá bezpečnostní hadice, s manometrem a adaptérem dvoustupňové lehké ruční čerpadlo P-392. SCR-106H SCR-252H SCL-H SCL-302H SCH-202H Válec Č. RC-106 RC-252 RCS- RCS-302 RCH-202 Válec zdvih

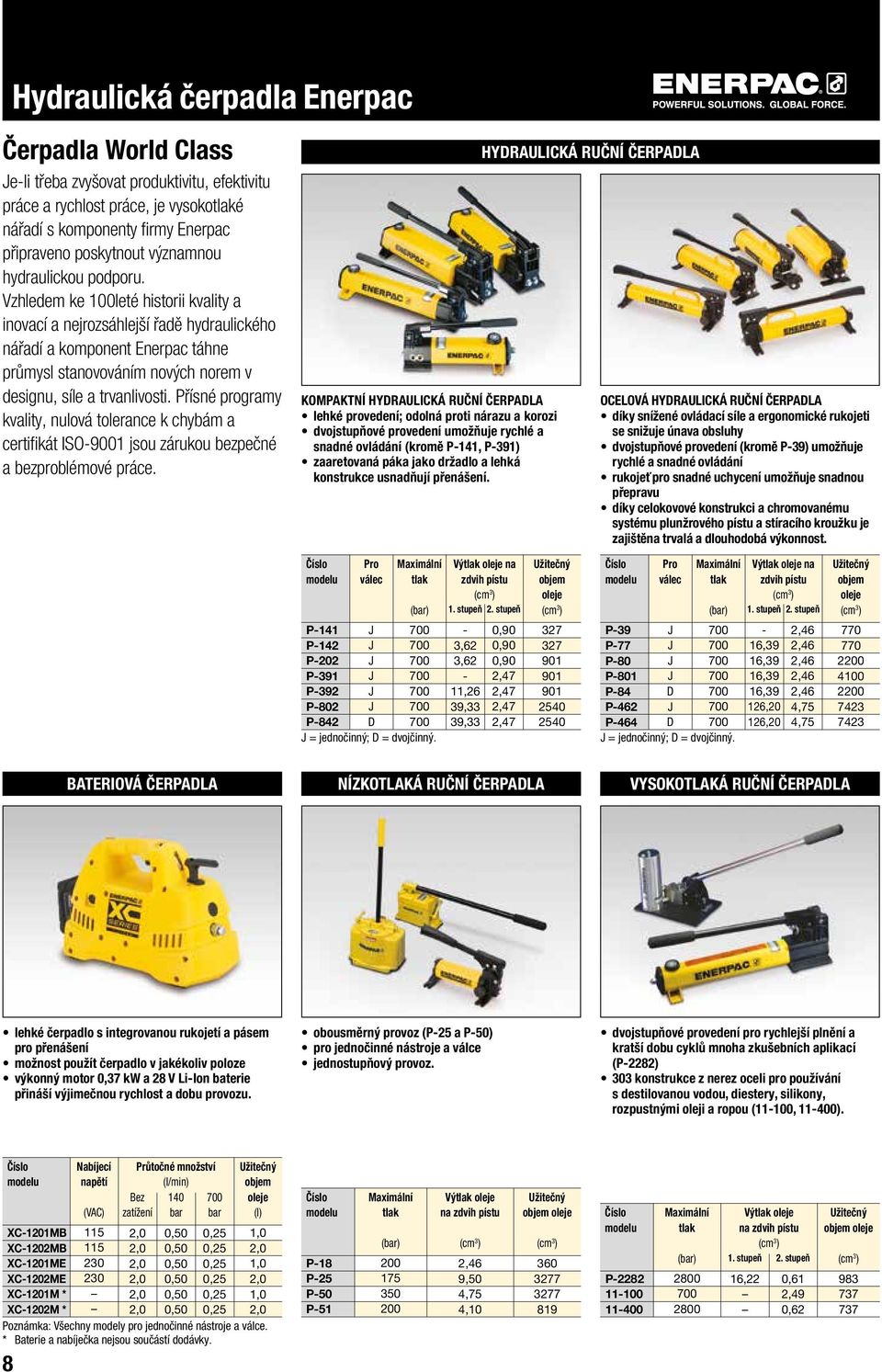

8 Hydraulická čerpadla Enerpac Čerpadla World Class e-li třeba zvyšovat produktivitu, efektivitu práce a rychlost práce, je vysokoé nářadí s komponenty firmy Enerpac připraveno poskytnout významnou hydraulickou podporu. Vzhledem ke 100leté historii kvality a inovací a nejrozsáhlejší řadě hydraulického nářadí a komponent Enerpac táhne průmysl stanovováním nových norem v designu, síle a trvanlivosti. Přísné programy kvality, nulová tolerance k chybám a certifikát ISO-9001 jsou zárukou bezpečné a bezproblémové práce. KOMPAKTNÍ HYRAULICKÁ RUČNÍ ČERPALA lehké provedení; odolná proti nárazu a korozi dvojstupňové provedení umožňuje rychlé a snadné ovládání (kromě P-141, P-391) zaaretovaná páka jako držadlo a lehká konstrukce usnadňují přenášení. HYRAULICKÁ RUČNÍ ČERPALA OCELOVÁ HYRAULICKÁ RUČNÍ ČERPALA díky snížené ovládací síle a ergonomické rukojeti se snižuje únava obsluhy dvojstupňové provedení (kromě P-39) umožňuje rychlé a snadné ovládání rukojeť pro snadné uchycení umožňuje snadnou přepravu díky celokovové konstrukci a chromovanému systému plunžrového pístu a stíracího kroužku je zajištěna trvalá a dlouhodobá výkonnost. Pro válec P-141 P- P-202 P-391 P-392 P-802 P-842 = jednočinný; = dvojčinný. Vý na zdvih pístu 1. stupeň 2. stupeň Pro válec Vý na zdvih pístu 1. stupeň 2. stupeň - 3,62 3,62-11,26 39,33 39,33 0,90 0,90 0,90 2,47 2,47 2,47 2, P-39 P-77 P-80 P-801 P-84 P-462 P-464 = jednočinný; = dvojčinný. -,39,39,39,39 126,20 126,20 2,46 2,46 2,46 2,46 2,46 4,75 4, BATERIOVÁ ČERPALA NÍZKOTLAKÁ RUČNÍ ČERPALA VYSOKOTLAKÁ RUČNÍ ČERPALA lehké čerpadlo s integrovanou rukojetí a pásem pro přenášení možnost použít čerpadlo v jakékoliv poloze výkonný motor 0,37 kw a 28 V Li-Ion baterie přináší výjimečnou rychlost a dobu provozu. obousměrný provoz (P-25 a P-) pro jednočinné nástroje a jednostupňový provoz. dvojstupňové provedení pro rychlejší plnění a kratší dobu cyklů mnoha zkušebních aplikací (P-2282) 303 konstrukce z nerez oceli pro používání s destilovanou vodou, diestery, silikony, rozpustnými oleji a ropou (11-100, ). XC-1201MB XC-1202MB XC-1201ME XC-1202ME XC-1201M * 8 Nabíjecí napětí (VAC) Průtočné množství (l/min) 140 bar bar Bez zatížení 0, 0, 0, 0, 0, 0,25 0,25 0,25 0,25 0,25 1,0 1,0 1,0 XC-1202M * 0, 0,25 Poznámka: Všechny modely pro jednočinné nástroje a. * Baterie a nabíječka nejsou součástí dodávky. P-18 P-25 P- P Vý na zdvih pístu 2,46 9, 4,75 4, P Vý na zdvih pístu 1. stupeň 2. stupeň,22 0,61 2,49 0,

9 Hydraulická čerpadla Enerpac ELEKTRICKÁ HYRAULICKÁ ČERPALA TŘÍY Z PNEUMATICKO-HYRAULICKÁ ČERPALA TŘÍY Z ELEKTRICKÁ ČERPALA ŘAY ZU4 vysoce účinné čerpadlo má vyšší průtok a přepínací, méně se zahřívá a má o 18% nižší spotřebu el. proudu než srovnatelná čerpadla výkonný 1,25kW univerzální elektrický motor nabízí vysoký poměr výkonu a hmotnosti a má vynikající nízkonapěťové provozní charakteristiky. ELEKTRICKÁ ČERPALA ŘAY ZE vysoce účinné čerpadlo má vyšší průtok a přepínací, méně se zahřívá a má o 18% nižší spotřebu el. proudu než srovnatelná čerpadla Motor Průtok : ZE3: 0,75 kw, 0,55 l/min při bar; ZE4: 1,12 kw, 0,82 l/min při bar; ZE5: 2,24 kw, 1,64 l/min při bar; ZE6: 5,6 kw, 2,73 l/min při bar. PNEUMATICKO-HYRAULICKÁ ČERPALA ŘAY ZA4 vysoce účinné čerpadlo má vyšší průtok a přepínací, méně se zahřívá dvojstupňové provedení a vysoký přepínací zkracuje dobu cyklů a zvyšuje produktivitu průtočné množství 1,3 l/min při bar certifikace ATEX spotřeba vzduchu 2840 l/min. * LC Pro vál. ** Typ ventilu 20,0 400 V 3 f LC Pro vál. * Typ ventilu 20,0 10,0 20,0 40,0 ZU4108E ZU4308ME ZU4320ME ZU4208SE ZU4408SE ZU4308E ZU4408E El. přepouštěcí 3/2 Ruční 3/3 Ruční 3/3 El. 3/2 El. 4/3 Ruční 3/3 Ruční 4/3 ZE3108W ZE3208MW ZE4308MW ZE4420LW ZE4308SW ZE5410SW ZE5420SW El. přepouštěcí 3/2 Ruční 3/2 Ruční 3/3 Ruční 4/3 El. 3/3 El. 4/3 El. 4/3 ZA4204MX ZA4308MX ZA4220MX ZA4404MX ZA4408MX ZA4410MX ZA4420MX * 240 V 1 fáze, /60 Hz. Průtok 1,0 l/min při bar. ZE6440SW El. 4/3 ZA4440MX ** = jednočinný; = dvojčinný. * = jednočinný; = dvojčinný. * = jednočinný; = dvojčinný. Pro válec * Typ ventilu Ruční 3/2 Ruční 3/3 Ruční 3/2 Ruční 4/3 Ruční 4/3 Ruční 4/3 Ruční 4/3 Ruční 4/3 4,0 20,0 4,0 10,0 20,0 40,0 ELEKTRICKÁ HYRAULICKÁ ČERPALA PNEUMATICKO-HYRAULICKÁ ČERPALA HYRAULICKÁ ČERPALA S BENZÍNOVÝM MOTOREM ÚSPORNÁ ELEKTRICKÁ ČERPALA ŘAY PU lehká, kompaktní konstrukce nejvyšší průtočné množství vzhledem ke hmotnosti: 3,31 l/min při 13 bar; 0,32 l/min při bar 0,37kW jednofázový univerzální motor /60 Hz. PNEUMATICKÁ ČERPALA ŘAY PA, TURBO II provozní vzduchu: 2,8-8,8 bar tichý chod 76 dba, nízká spotřeba vzduchu 340 l/min NOŽNÍ ČERPALA ŘAY XA ergonomický design snižuje únavu obsluhy proměnlivý průtok a jemná regulace pro přesné nastavení průtoku. HYRAULICKÁ ČERPALA ŘAY ZG S BENZÍNOVÝM MOTOREM vysoce účinné čerpadlo; vyšší průtok a přepínací než srovnatelná čerpadla HYRAULICKÁ ČERPALA ATLAS ŘAY PGM S BENZÍNOVÝM MOTOREM čtyřdobý 2,2kW motor Honda. 230V 1 f PU-1100E PU-1200E PU-1201E PU-1400E Pro válec * Typ ventilu Vypouštěcí ventil 3/2 * Ruční 3/2 Ruční 3/2 Ruční 4/3 * = jednočinný; = dvojčinný. ** Elektrický vypouštěcí ventil pro automatické zasunutí pístu. 1,9 1,9 3,8 1,9 PATG-1102N PAMG-1402N PARG-1102N * XA11 XA11G ** Pro vál. *** Průtok (l/min) bar Bez zatížení 1,0 1,0 0,76 0, 0, 0,10 0,25 0,25 Typ ventilu 3/3 4/3 3/3 3/3 3/3 1,0 1,0 * Přívěsek pro dálkové ovládání. ** Se zabudovaným manometrem. *** = jednočinný; = dvojčinný. PGM-2304R PGM-2404R ZG5410MX-R ZG5410MX-BR ZG6440MX-BCFH Pro vál. * Motor (kw) 2,2 2,2 4,1 4,8 9,7 * = jednočinný; = dvojčinný. ** Průtočné množství při bar. Průtok ** (l/min) 0,66 0,66 1,60 1,60 3,30 Typ ventilu 3/3 4/3 4/3 4/3 4/3 3,8 3,8 10,0 10,0 40,0 9

10 Průmyslové nářadí Enerpac OHÝBAČKY TRUBEK STAHOVÁKY RYCHLÉ A BEZPEČNÉ OHÝBÁNÍ TRUBEK souprava obsahuje čerpadlo, válec, hadici, rám ohýbačky a ohýbací segmenty pro trubky o jmenovitém průměru ½ - 4 palce úhlový indikátor pro zajištění přesnosti a pohodlí. STAHOVÁKY POSI LOCK patentovaný bezpečnostní rám přidržuje čelisti systému hřídele se závitem pro menší námahu při vysokém momentu dostupná jsou provedení se 2 a 3 čelistmi pro vnější i vnitřní stahování k dispozici také v čelisťovém stahováku na 100 tun. VÍCEÚČELOVÉ SOUPRAVY STAHOVÁKŮ souprava obsahuje ruční čerpadlo, hadici, válec, manometr, adaptér a box obsahuje také: čelisťový stahovák, stahovák ložisek s příčníkem, stahovák ložiskových pouzder a přípravky na stahování ložisek rychlé sestavení pro různé druhy prací. * najednou STB-E ½ - 2 STB-221H 1-2 STB-202E 1¼ - 4 * E = s elektrickým čerpadlem, H = s ručním čerpadlem. Rozsah trubek jmenovitý rozměr (palce) krokově 2½ - 4 (3 čelisti) EP-106 EP-110 EPH-110 EPH-113 * Bez Rozpětí čelistí Provoz Ruční Ruční Hydraulická * Hydraulická * BHP-1752 BHP-2751G BHP-3751G BHP-5751G 4 * R = max. dosah v mm, S = max. rozpětí v mm. Čelisťové stahováky * Stah. ložiseks příčníkem * Ložiskové pouzdro * R S R S R S HYRAULICKÝ ĚROVAČ SOUPRAVY PRO ÚRŽBU HYRAULICKÉ STŘIHAČE MNOHEM RYCHLEŠÍ NEŽ VRTÁNÍ děrování u stavební oceli do tloušť ky 12,7 mm odolná ocelová skříňka pro snadné uložení a přepravu nástrojů i razníků k dispozici jsou kruhové, obdélníkové a čtvercové matrice a razníky k dispozici jsou soupravy nářadíčerpadla s hadicí, manometrem, adaptérem a čerpadlem. UNIVERZÁLNÍ SAA S HYRAULICKÝM NÁŘAÍM síla, která tlačí, táhne, zvedá, lisuje, rovná, roztahuje a svírá soupravy obsahují lehké ruční čerpadlo Enerpac, 1,8m dlouhou hadici, jednočinné a manometr s adaptérem bohaté příslušenství dovolí rychlou konfiguraci specializovaných nástrojů. IEÁLNÍ PRO ŠIROKOU ŠKÁLU MATERIÁLŮ vratná pružina ulehčuje práci k dispozici jsou modely s vlastním pohonem (WMC) a poháněné čerpadlem (WHC) vedení nože pro dokonalé stříhání rotační hlava pro pohodlné ovládání. SP-35S Soupravy kruhových matric a razníků Zahrnuto Velikost otvoru Velikost šroubu (palce) (palce) SP-438 SP-563 SP-688 SP ,1 14,3 17,5 20,6 0,44 0,56 0,69 0,81 M10 M ⅜ ½ ⅝ ¾ MS2-4 MS2-10 MS2-20 MS * Počet příslušenství Obsažené RC-55 RC-106 RC-256 RC-102, 106, 256 * Když se používají s příslušenstvím, je nutné omezit maximální systému na polovinu jmenovitého u (3 bar). střižná síla (ø mm) Tyč Šroub rát Kabel WMC WMC WMC WHC-7 * WHC-12 * WHC-2000 * * oporučené ruční čerpadlo pro střihače WHC: P-392.

11 Průmyslové nářadí Enerpac LISY STOLOVÉ A ÍLENSKÉ LISY výšková úprava horního či spodního stolu pomocí navijáku (XLP a 75 tun) šířkové nastavení umožňuje válci pohyb ze strany na stranu volba čerpadla zahrnuje i pneumatické nožní čerpadlo řady XA: vhodné pro jemné lisovací práce díky plynule nastavitelnému průtočnému množství. LISY S POSUVNÝM RÁMEM možnost posuvu od osy rámu rám se snadno posouvá po čtyřech ocelových válečkových ložiskách jednoduché nastavení světlé výšky s elektrickým čerpadlem řady ZE. LISOVACÍ TŘMENY použitelné v různých pracovních polohách LISOVACÍ RÁMY VE TVARU "C" opracované plochy slouží ke spolehlivějšímu uchycení otvory v montážních patkách pro horizontální nebo vertikální upevnění štěrbina v zadní části rámu umožňuje vložení a vyjmutí delších obrobků. VLP-106P XLP-256P392 XLP-256XA11G XLP-6P802 XLP-6XA12G XLP-13ZES * XLP-756XA12G VLP-10013ZES* VLP-20013ZES* Typ čerpadla Ruční Ruční Pneumatická Ruční Ruční Elektrická Pneumatická Elektrická Elektrická světlá V x Š 430 x x x x x x x x x 1220 BPR-75 BPR BPR Světlá procovní min. - max šířka stolu A-205 A-210 A-220 A-310 A-330 KOMPONENTY SYSTÉMU Typ lisu Lisovací třmeny Lisovací třmeny Lisovací třmeny Lisovací rámy Lisovací rámy Síla lisu otevření V x Š 51 x 5 57 x x x x 260 MANOMETRY MANOMETRY PLNĚNÉ GLYCERÍNEM dvojí stupnice v jednotkách psi a bar všechny snímací elementy u jsou umístěné v utěsněném pouzdře naplněném glycerinem pro dlouhou životnost obsahuje pojistnou zátku a membránu pro vyrovnání u GAGC obsahuje manometr, spojku a adaptér. G2531R G4088L G4039L GAGC Připojení Ø Spojení (NPTF) 1/4" uprostřed vzadu 1/4" spodní montáž 1/2" spodní montáž 3/8" spodní montáž Tlakový rozsah (psi) HAICE, SPOKY A HYRAULICKÝ OLE termoplastické hadice s destrukčním em 2800 bar vysokoprůtoková (max. 17 l/min) rychlospojka na bar se závity 3/8-18 NPTF prémiový hydraulický olej: snižuje vliv kavitace, obsahuje přísady bránící tvorbě rzi, oxidaci a usazeninám. H-7210 H-7220 HC-7206 HC-7210 HC-7220 C-604 CR-400 CH-604 HF-95X HF-95Y HF-95T Popis élka hadice 3,0 m, ⅜ NPTF élka hadice 6,1 m, ⅜ NPTF élka hadice 1,8 m, ⅜ včetně CH-604 élka hadice 3,0 m, ⅜ včetně CH-604 élka hadice 6,1 m, ⅜ včetně CH-604 ⅜ vysokoprůtoková spojka kompletní ⅜ vnější část vysokoprůtokové spojky ⅜ vnitřní část vysokoprůtokové spojky Prémiový hydraulický olej, 1 l Prémiový hydraulický olej, 5 l Prémiový hydraulický olej, 20 l OVLÁACÍ VENTILY jmenovitý provozní bar závity NPTF jistí spoje proti prosakování při jmenovitém u všechny ventily jsou nalakované, potažené nebo pokovené, aby odolávaly korozi. V-82 V-182 V-8F V-91 V-10 V-17 V-42 V-66 V-66F V-152 V-1 Popis ehlový ventil ehlový ventil ehlový ventil Tlumící ventil Automatický tlumící ventil Zpětný ventil Řízený zpětný ventil Ručně ovládaný zpětný ventil Ručně ovládaný zpětný ventil Ventil pro omezení u Sledovací ventil 11

12 Profesionální utahovací přístroje Enerpac World Class řešení šroubových spojů Šroubovací přístroje Enerpac zajišťují kompletní pracovní postup při šroubování a starají se o integritu spojů v řadě průmyslových aplikací: Provádění spojů: Komplexní řada produktů Enerpac pro provádění spojů zahrnuje nejen hydraulické a mechanické vyrovnávací nástroje, ale také vícebodové umísťovací systémy ovládané pomocí PLC. Řízené utahování: Od mechanických silových násobičů až po hydraulicky poháněné momentové klíče s výstupním čtyřhranem, a od nízkoprofilových kazetových momentových klíčů až po propojitelné zařízení pro předpínání šroubů společnost Enerpac nabízí výrobky dle Vašich potřeb pro přesné a souběžné dotahování mnoha spojů. ělení spojů: Společnost Enerpac nabízí také hydraulické střihače matic a velký výběr mechanického a hydraulického rozpínacího nářadí pro dělení spojů při kontrole, údržbě a demontáži. PARALELNÍ KLÍNOVÉ ROZPĚRKY lehké, snadno použitelné, obsluha jedním pracovníkem mechanické provedení FSM-8 hydraulické provedení FSH-14 je také k dispozici jako souprava STF-14H obsahující čerpadlo, hadici a manometr. rozpěrná síla Vrcholová vůle rozpětí * FSM FSH * S využitím volitelných stupňovitých bloků FSB-1. NÁSTROE K ÚRŽBĚ PŘÍRUB Objem 78 NÁSTROE K VYROVNÁNÍ PŘÍRUB snadno použitelné, obsluha jedním pracovníkem pro korekci vzájemné polohy a souososti přírub bez přídavného pnutí v potrubí pro nejčastěji používané příruby dle norem ANSI, API, BS a IN. ATM-2 ATM-4 ATM-9 * zvedací síla Minimální velikost šroubu (palce) ,5 Tloušťka stěny příruby (palce) * Při max. u bar. ATM-9 obsahuje ruční čerpadlo Enerpac P- a hydraulickou hadici HC-7206C o délce 1,8 m. HYRAULICKÉ MATICOVÉ SEKÁČE HYRAULICKÉ PŘÍRUBOVÉ ROZPĚRKY RUČNÍ NÁSOBIČE KROUTICÍHO MOMENTU STŘIHAČE NA MATICE ŘAY NC kompaktní, ergonomické, lehké provedení MATICOVÉ SEKÁČE ŘAY NS vhodné pro příruby ANSI B.5/BS1560 výměnné hlavy poskytují maximální rozsah velikostí matic. NC-1319 NC-1924 NC-2432 NC-3241 NC-41 NC-60 NC-6075 NS-7080 NS NS-115 NS Rozsah šroubů M6 - M12 M12 - M M - M22 M22 - M27 M27 - M33 M33 - M39 M39 - M48 M - M52 M - M72 M76 - M80 M76 - M90 Velikost šestihranných matic Objem PŘÍRUBOVÉ ROZPĚRKY lehké a ergonomické provedení nastavitelná šířka čelistí od 70 do 2 mm pro širokou škálu aplikací k dispozici jako kompletní souprava zahrnující nástroj, čerpadlo, hadici, spojku, manometr a adaptér: souprava STF-56H s ručním čerpadlem P-392; souprava STF-109H s ručním čerpadlem P-392; souprava STF-109A s pneumaticko-hydraulickým čerpadlem PATG-1102N Turbo Air. FS-56 FS-109 tloušť ka příruby 2 x 57 2 x 92 Velikost otvoru svorníku PŘESNÉ NÁSOBENÍ KROUTÍCÍHO MOMENTU oboustranné, utahování i povolování matic a šroubů zajišťuje vysoký výstupní moment pro přesné utahování nebo povolování spojovacích prvků 1/2" čtyřhran na vstupu. E391 E392 E393 E492 E493 E494 E495 Výstupní krouticí moment (Nm) Vstupní moment (Nm) Momentový poměr 6 : 1 13,6 : 1 18,5 : 1 13,6 : 1 18,5 : 1 26,5 : 1 52 : 1 Výstupní čtyřhran (palce) ¾ ½ 1½ 12

13 Profesionální utahovací přístroje Enerpac HYRAULICKÉ MOMENTOVÉ KLÍČE Z VYSOKOPEVNOSTNÍ OCELI MOMENTOVÉ KLÍČE S VÝSTUPNÍM ČTYŘHRANEM kompaktní, vysokopevnostní unibody konstrukce s malým poloměrem úhel otočení 35 na jeden zdvih pístu umožní rychlou práci konstantní výstupní krouticí moment poskytuje v průběhu celého zdvihu přesnost +/-3%. všechny nástroje edice X mají certifikaci CE-ATEX. Rozsah velikostí nástrčných klíčů * Čtyřhran krouticí moment při 690 bar (palce) (palce) (Nm) S10X ¾ ¾ 1952 S0X ¾ - 3⅞ S6000X 17/ - 4⅝ ½ 8338 S11000X 17/ - 4⅝ ½ S200X 27/ - 6⅛ 65-2½ * Viz naše vysokopevnostní nástrčné klíče řady BSH na ŠESTIHRANNÉ KLÍČE S NÍZKÝM PROFILEM vynikající poměr velikosti a výkonu zajišťuje snadný přístup do těžko dosažitelných aplikací rychlouvolňovací pohonná jednotka umožňuje rychlou výměnu kazet bez použití nářadí konstantní výstupní krouticí moment poskytuje v průběhu celého zdvihu přesnost +/-3%. všechny nástroje edice X mají certifikaci CE-ATEX. ednotka pohonu č. W2000X W4000X W8000X W100X W22000X WX Rozsah šestihranných kazet (palce) 1⅛ - 2⅜ 15-3⅜ 1⅞ - 4⅛ 27/ - 4⅝ 215/ - 5⅜ 3⅛ - 6⅛ krouticí moment při 690 bar (Nm) Software pro stanovení integrity šroubového spoje Kalkulačka pro šroubovací nářadí Enerpac je naše bezplatná webová kalkulačka, která je k dispozici jako technická podpora našich produktů. Tento software také vypočítá doporučené zatížení či námahu pro vaše šroubové aplikace. Pokud jde o metodu utahování, můžete si vybrat mezi momentem a napětím a všechny výpočty zahrnují y hydraulického nástroje podle vybraného nástroje. Prvky výpočtu Příruby ANSI B.5 a B.47 Příruby API 6A a 17 Vlastní výpočty Prvky zákaznické podpory Přístup k technické dokumentaci Oddíl pro technické dotazy Postupy a návody Přihlaste se na kalkulačku pro šroubovací nářadí na adrese PNEUMATICKÉ MOMENTOVÉ KLÍČE KAZETY ULTRASLIM PŘEPĚTÍ ŠROUBU ŘAA PTW, PNEUMATICKÉ MOMENTOVÉ KLÍČE vysoce rychlostní kontinuální otáčky pro zajištění konstantního momentu ergonomické provedení s nízkými vibracemi snižuje únavu a riziko zranění obsluhy v souvislosti s vibracemi disponuje standardním reakčním ramenem; k dispozici je široká řada zakázkových ramen a příslušenství. ŘAA W, KAZETY ULTRASLIM S VOITÝM ŠESTIHRANEM štíhlý design s odsazením umožňuje s nářadím pracovat nad šrouby, kde se jiné nářadí a nástroje nevejdou. vysoce kvalitní komponenty poskytují nejvyšší odolnost ve své třídě ve srovnání s jiným nářadím pro omezený přístup využívá se stejná pohonná jednotka jako u standardních kazet. ŘAA GT, HYRAULICKÉ PŘEEPÍNÁNÍ ŠROUBŮ maximální provozní : 10 bar dvojité přípojky pro rychlé připojení více nástrojů pokud jde o dostupné sady adaptérů a další technické podrobnosti, viz stránky * PTW1000C PTW2000C PTW0C PTW6000C moment (Nm) Čtyřhran (palce) ½ Rychlost (ot./min.) 12,6 3,1 2,5 Č. kazety UltraSlim W2113SL W2203SL W2206SL W4203SL W4206SL W4209SL W4212SL W4215SL (palce) 113/ 23/ 2⅜ 23/ 2⅜ 29/ 2¾ 215/ Velikost šestihranu moment při 690 bar (Nm) Siloměry a mosty Označení GT1-LCB GT2-LCB GT3-LCB GT4-LCB GT5-LCB GT6-LCB (palce) ⅝ - 1 1⅛ - 1½ 1½ ½ 2½ - 3¼ 3¼ - 3¾ Rozsah závitů M-M30 M30-M39 M39-M52 M52-M68 M68-M80 M80-M95 Činná plocha (mm 2 ) 1495,4 2677,2 5127,1 9782,1 179, ,1 zatížení 224,3 401,5 768,9 1466,9 2261,4 28,1 * (FRL a vzduchová hadice zahrnuty). Pokud chcete objednat bez FRL a vzduchové hadice, vynechte příponu C (např.: PTW0). 13

14 Profesionální utahovací přístroje Enerpac SERVIS V OBLASTI ŠROUBOVÝCH SPOŮ SPOLEČNOSTI ENERPAC ČERPALA K MOMENTOVÝM KLÍČŮM Servis v oblasti šroubových spojů společnosti Enerpac Předvedení šroubových spojů společnosti Enerpac přímo na místě Opravy a kalibrační služby Poskytujeme školení pro bezpečné a efektivní používání šroubovacích přístrojů Enerpac Nabízíme kompletní servis a údržbu šroubovacích přístrojů, ať už je potřebujete kdekoli. Provádíme na míru šité předvedení šroubových spojů a školení. Náš servisní vůz pro provádění šroubových spojů je vybaven pro kalibraci a opravy momentových klíčů a dalších nástrojů přímo na místě. Můžeme vám poradit to nejlepší řešení a šroubovací přístroje pro vaši aplikaci, abyste si zajistili bezpečné a kontrolované šroubovací aktivity. ŘAA ZU4, ELEKTRICKÁ ČERPALA výkonný univerzální motor má nižší spotřebu při plném výkonu, což je vhodné na odlehlých místech dvojstupňové provedení a vysoký obtokový zkracuje doby cyklů a zlepšuje produktivitu kompozitní plášť s integrovaným madlem pro snadné přenášení ŘAA ZA4, PNEUMATICKÁ ČERPALA dvojstupňové provedení a vysoký přepínací zkracuje doby cyklů a zlepšuje produktivitu tepelný výměník ochlazuje olej a ohřívá vyfukovaný vzduch pro prevenci zamrznutí. * ZU4204BE-QH ZU4208BE-QH ZA4204TX-Q ZA4208TX-Q 4,0 2,7 6,6 Napětí motoru (VAC) * ZU4T: 1,25kW univerální motor, 230 V - 1 fáze. ZA4T: Spotřeba vzduchu l/min. Pneumatický 4,0-6,9 4,0-6,9 ČERPALA K MOMENTOVÝM KLÍČŮM ŘAA TQ, ELEKTRICKÁ ČERPALA optimalizovaná technologie průtoku zajišťuje až o % rychlejší šroubování než konkurenční čerpadla kompaktní a lehké provedení projde malými otvory a umožňuje snadnou manipulaci vestavěný ochranný rám pro odolnost a manometr pro kontrolu krytí IP55 zajišťuje vynikající ochranu před prachem a vodou. TQ-B TQ-E TQ-I 4,0 4,0 4,0 Napětí motoru (Volty - fáze - Hz) / ČERPALA K PŘEPÍNAČŮM Napětí motoru (kw) 0,75 0,75 0,75 Naplánujte si předvedení servisního vozu pro provádění šroubových spojů Na webu si najděte distributora a nejbližší servisní vůz pro provádění šroubových spojů společnosti Enerpac, abyste si mohli naplánovat předvedení. U těchto distributorů je uvedena ikona provádění šroubových spojů. ŘAA PMU, PŘENOSNÁ ELEKTRICKÁ ČERPALA K MOMENTOVÝM KLÍČŮM výkonné dvojstupňové čerpadlo v lehkém provedení, snadno se přenáší standardní tepelný výměník zajišťuje ochlazování čerpadla při extrémním provozu 0,37kW universalní motor pro vysoký poměr výkonu a hmotnosti; generuje plný při pouhých % jmenovitého napětí. ŘAA ZUTP, ELEKTRICKÁ ČERPALA K PŘEPÍNAČŮM 1,25kW univerzální motor má nižší spotřebu při plném výkonu, což je vhodné na odlehlých místech na panel osazený 153mm manometr s polykarbonátovým krytem pro lepší viditelnost a bezpečnost ŘAA ATP, PNEUMATICKÉ ČERPALO K PŘEPÍNAČŮM kompaktní, lehký, odolný ocelový rám zajišťuje ochranu a snadnou manipulaci certifikace ATEX. PMU Q PMU Q PMU Q PMU Q 1,9 3,8 1,9 3,8 Napětí motoru (Volty - fáze - Hz) / / / /60 ZUTP-10B ZUTP-10E ATP-10 * ,0 4,0 3,8 Napětí motoru (VAC) Pneumatický 5,5-6,2 * Spotřeba vzduchu ATP 594 l/min. 14

15 Integrovaná řešení zvedání těžkých břemen Integrovaná řešení zvedání těžkých břemen Integrovaná řešení společnosti Enerpac zahrnují výkonná systémová řešení, která odpovídají požadavkům zákazníků na bezpečnou a přesnou kontrolu pohybu a umísťování. S více než ti letou zkušeností získala společnost Enerpac unikátní zkušenosti při poskytování hydraulických řešení řízeného pohybu a polohování konstrukcí. Pokud vás zajímají integrovaná řešení společnosti Enerpac, navštivte stránky. HYRAULICKÉ PORTÁLOVÉ EŘÁBY ŘAY SL, SBL, MBL, HYRAULICKÉ PORTÁLY Systémy pro zvedání těžkých břemen, které nabízejí kontrolu a stabilitu, a to i ve stísněných prostorách. Pro většinu vašich zvedacích a manipulačních činností. LANOVÉ ZVEÁKY ŘAA HSL, LANOVÉ ZVEÁKY Kompaktní vysoce kapacitní systém pro řízené zvedání a spouštění. Systémy lanových zvedáků, které poskytují plně kontrolované a přesné zvedání. SYNCHRONNÍ MANIPULACE LYŽINOVÉ SYSTÉMY MOULÁRNÍ PŘÍVĚSY ŘAA SHS, SYSTÉMY PRO VYSOCE PŘESNÉ UKLÁÁNÍ BŘEMEN Systém pro přesné zvedání a ukládání pro zvýšení možností jeřábu. ŘAY HSK, HSKLH, LIŽINOVÉ SYSTÉMY Systém se skládá z řady ližinových podstavců poháněných hydraulickými tlačnými/tažnými válci, které se pohybují po připravené dráze. ŘAA SPMT, MOULÁRNÍ PŘÍVĚSY S VLASTNÍM POHONEM Přívěs s nízkým profilem pro transport velkých a těžkých předmětů. Hydraulická síla v dopravním systému s lineárním pohonem. SYSTÉMY POSTUPNÉHO ZVEÁNÍ ČERPALA S NEZÁVISLÝMI VÝSTUPY SYNCHRONNÍ ZVEÁNÍ ŘAA BLS, VÁLCE PRO ZVIHÁNÍ LEŠENÍ vojčinné s plným pístem umožňují zvedání břemene mnohokrát při zdvihu. Řešení pro krokové zdvihání. ŘAA SFP, ČERPALA S NEZÁVISLÝMI VÝSTUPY Čerpadlo s děleným průtokem je ekonomické řešení pro vícebodové kontrolované zdvihací aplikace. Vícenásobné výstupy se stejným průtokem. ŘAA EVO, SYNCHRONNÍ ZVEACÍ SYSTÉMY Vysokoá hydraulika kombinovaná s monitorovacími systémy řízené pomocí PLC pro přesné zvedací aplikace. Multifunkční zvedací systém. 15
