Mikrotik/Ubiquiti/Deliberant/Siklu Řešení nejen pro WISP

Transkript

1 Mikrotik/Ubiquiti/Deliberant/Siklu Řešení nejen pro WISP Vladimír Havelda

2 Rozšíření produktového portfolia 1. MikroTik 2. Ubiquiti 3. Deliberant 4. Příslušenství Napájení, PoE Outdoor boxy Vf kabeláže Držáky, konzole Produkty pro budování bezdrátové infrastruktury nejen pro WISP

3 MikroTik Lotyšsko, Riga Společnost se 100 zaměstnanci Původní produkt software RouterOS Současné produkty hardware využívající RouterOS Produkty zaměřené na networking + WLAN Řešení velmi oblíbené mezi WISP Alternetivo oficiální distributor produktů MikroTik

4 MikroTik - využití produktů Bezdrátové přístupové sítě volná pásma 2,4/5 GHz Bezdrátové bridge kamerové systémy, sítě v areálech Síťová infrastruktura routery Průmyslová automatizace, sběr dat Hot spoty, indoor pokrytí WiFi signálem SW RouterOS i na Intel platformě výkonné routery Wireless ISP příklon k integrovaným řešením

5 RouterOS Operační sytém běžící na Mikrotik HW a Intel PC Založen na Linuxu Routing, firewall, bandwidth management, Wireless, backhaul link, Hotspot gateway, VPN Podpora IPv6 Konfigurace Winbox GUI over IP and MAC CLI with Telnet, SSH, Local console and Serial console Web interface Síťové vlastnosti/možnosti RouterOS jsou velkou předností MikroTiku

6 CAPs Manager Controlled Access Point systém Manager Centralizované řízení bezdrátové sítě (CAP) + zpracování dat CAPsMAN ( Systém Manager ) spravuje konfigurace AP a zajišťuje o autentikaci klienta, případně data forwarding AP řízené CAPsMAN vyžadují minimální konfiguraci potřebnou pro navázání spojení s CAPsMAN Funkce standardně prováděné podle AP (řízení přístupu, autentizace klienta atd.) jsou nyní prováděny CAPsMAN Řízené AP poskytuje prakticky pouze bezdrátové spojení CAPsMAN zpracovává data centrálně (default) ale lze nastavit Local_Forwarding_Mode na AP Propojení mezi CAPs manager a AP Layer 2 nebo Layer 3 CAPs Manager funguje na jakémkoliv RouterBOARDu (i bez bezdrátové karty)

7 RouterOS - Licencování Level number 0 (Demo) - No Key 3 (WISP CPE) 4 (WISP) 5 (WISP) 6 (Controller) Upgradable To - ROS v7.x ROS v7.x ROS v8.x ROS v8.x Initial Config Support days 30 days 30 days Wireless AP 24h trial - yes yes yes Wireless Client and Bridge 24h trial yes yes yes yes RIP, OSPF, BGP protocols 24h trial yes(*) yes yes yes EoIP tunnels 24h trial unlimited unlimited unlimited unlimited PPPoE tunnels 24h trial unlimited PPTP tunnels 24h trial unlimited L2TP tunnels 24h trial unlimited OVPN tunnels 24h trial unlimited unlimited VLAN interfaces 24h trial unlimited unlimited unlimited unlimited HotSpot active users 24h trial unlimited RADIUS client 24h trial yes yes yes yes Queues 24h trial unlimited unlimited unlimited unlimited Web proxy 24h trial yes yes yes yes User manager active sessions 24h trial Unlimited Number of KVM guests none Unlimited Unlimited Unlimited Unlimited

8 RouterOS Pořízení licence/pravidla Do zařízení si nahrajete Demo verzi Příslušnou verzi stáhnout z Odešlete SW ID Demo licence platí 24 hodin běhu zařízení!!! Level vs. verze L3/4 = current version + 1 = can use L5/6 = current version + 2 = can use Neexistují upgrade mezi Levely MUSÍTE pořídit novou licenci!!!

9 MikroTik rozdělení produktů 1. Integrated solution Ethernet Routery (boxy) Switche (boxy) SoHo Wireless (boxy) Wireless system (outdoor) 2. RouterBOARD router, desky na zabudování 3. Adaptéry 4. Příslušenství

10 Ethernet routery 1. Řada RB750 - SoHo 5-portové plastové routery 2. Řada RB2011 desktop/rackmount 10-portové v kovovém case 3. RB1100AHx2 13x GB port, 19 Rackmount 4. CCR Cloud Core Router Nejvýkonější MikroTik řešení Vícejádrové procesory Tilera

11 RouterBOARD řady RB750 5 Ethernet portů Napájení passive PoE/jack 8-30V Externí zdroj součástí dodávky RB750-5x 10/100BaseT RJ-45, 32 MB RAM RB750GL - 5x 10/100/1000BaseT RJ-45, 64 MB RAM RB750UP - 5x 10/100BaseT RJ-45, 32 MB RAM PoE výstup na portech LAN2-5 (stejné jako napájecí napětí RB) max. 1A/port, externí zdroj 2,5 A USB 2.0 port

12 RouterBOARD řady RB Ethernet portů - 5x 10/100BaseT + 5x 10/100/1000 BaseT RJ-45 Napájení passive PoE/jack 8-28V LAN1 (Gigabit) napájení PoE Externí zdroj součástí dodávky Funkce PoE výstupu na LAN10 (10/100 Mbps), až 500 ma RB2011iL-IN základní model v Desktop metalickém case RB2011iL-RM základní model v 19 Rackmount case RB2011iLS-IN Desktop model rozšířený o Gb SFP port 1x SFP slot 1 Gb pracuje jen s Gigabitovými SFP moduly

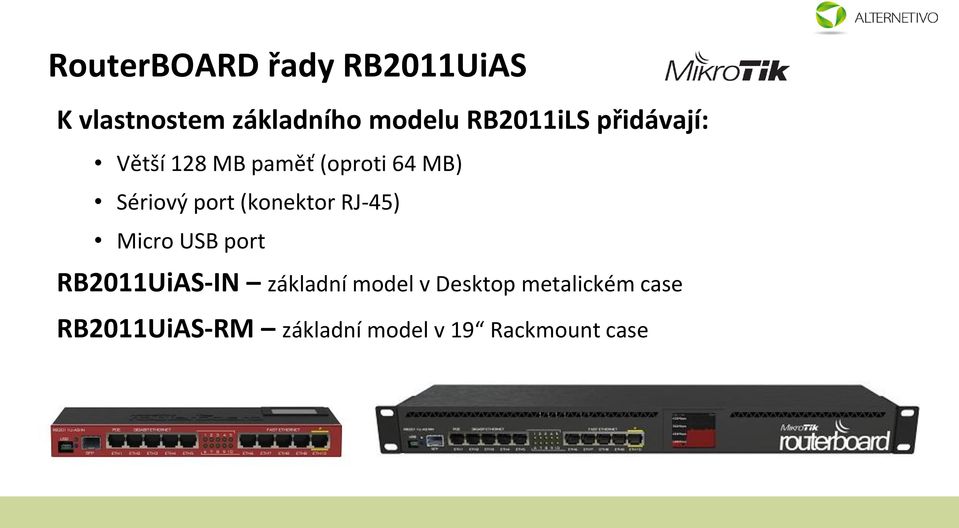

13 RouterBOARD řady RB2011UiAS K vlastnostem základního modelu RB2011iLS přidávají: Větší 128 MB paměť (oproti 64 MB) Sériový port (konektor RJ-45) Micro USB port RB2011UiAS-IN základní model v Desktop metalickém case RB2011UiAS-RM základní model v 19 Rackmount case

14 RouterBOARD RB1100AHx2 13 Gb Ethernet portů Dual core procesor, 2 GB RAM, Level6 19 1U Rackmount Al case Interní 220 V zdroj PoE napájení na LAN13 (12-24V) MikroSD card slot, sériový port DB9 2 switch group po 5 portech Ethernet Bypass mezi porty LAN11 a LAN12

15 Cloud Core Router Používají vícejárdové procesory Tilera GX (9, 16, 36 nebo 72 core) Procesory určeny pro networking, video a cloud aplikace Gigabitové porty metalické a SFP 10 Gb porty SFP+ sloty Duální napájecí zdroje (nové modely) JEN SFP model (CCR S-1S+) Barevný dotykový LCD displej 19 1U metalické case

16 Cloud Core Router CCR1009-8G-1S CCR1009-8G-1S-1S+ CCR G CCR S-1S+ CCR G-4S CCR G-4S-EM CCR1036-8G-2S+ CCR1036-8G- 2S+EM CCR1072-1G-8S+ Počet jader Počet GB RJ-45 portů Počet Gb SFP portů Počet 10 GB SFP+ portů Standard/fastpath (wire speed) ,5/17,8 mpps 8/24 mpps 8/24 mpps 8/41,5 mpps 8/41,5 mpps Throughput 12 Gbps 16 Gbps 16 Gbps 28 Gbps 28 Gbps Duální zdroj Ano Ano - Ano Ano, failover

17 Cloud Core Router CCR1009 Novinka 8x 10/100/1000BaseT RJ GB SFP port Duální napájecí zdroj 220V 9-jádrový procesor Tilera GX Barevný LCD dotykový displej Sériový port, Mini USB port 2 modely: CCR1009-8G-1S CCR1009-8G-1S-1S+ - navíc 1x 10 GB SFP+ port

18 Cloud Core Router CCR G Metalický router 12x 10/100/1000BaseT RJ-45 port 16-jádrový procesor Tilera GX 2 GB RAM Barevný LCD dotykový displej Sériový port, Mini USB port 12 Gbps throughput 3-10x rychlejší než RB1100AHx2 Existuje provedení jako deska (CCR G-BU)

19 Cloud Core Router CCR S-1S+ Novinka Pouze SFP a SFP+ porty - Router do optických sítí 12x GB SFP portů + 1x 10 GB SFP+ port Duální napájecí zdroj 220V 16-jádrový procesor Tilera GX 2 GB RAM Barevný LCD dotykový displej Sériový port, Mini USB port Smart card slot využití pro bezpečnostní účely

20 Cloud Core Router CCR G-4S GB metalický router s možností 4 optických uplinků 12x 10/100/1000BaseT RJ-45 port 4x GB SFP port 36-jádrový procesor Tilera GX 4 GB RAM Barevný LCD dotykový displej Sériový port, Mini USB port 16 Gbps throughput Verze CCR G-4S-EM má rozšířenou paměť na 16 GB

21 Cloud Core Router CCR1036-8G-2S+ GB metalický router s možností dvou 10 GB uplinků 8x 10/100/1000BaseT RJ-45 port 2x 10 GB SFP+ port 36-jádrový procesor Tilera GX 4 GB RAM Barevný LCD dotykový displej Sériový port, Mini USB port 28 Gbps throughput Verze CCR1036-8G-2S+EM má rozšířenou paměť na 16 GB

22 Cloud Core Router CCR1072-1G-8S+ Novinka dostupný Q4/2014 Pouze 10 GB SFP+ - Router do optických sítí 8x 10 GB SFP+ portů + 1x GB RJ-45 port (management) Duální napájecí zdroj 220V 72-jádrový procesor Tilera GX 16 GB RAM Barevný LCD dotykový displej Sériový port, 2x USB port, MicroSD card slot Smart card slot využití pro bezpečnostní účely

23 Ethernet switche 1. RB260GS 5-portové plastové switche 1x GB SFP port 2. CRS125 desktop/rackmount 24-portový v kovovém case 3. CRS portový v kovovém case 2x 10 GB SFP+ uplink

24 Switch RB260GS SwitchOS 5x GB RJ-45 port + 1x GB SFP Napájení passive PoE/jack 8-30V PoE napájení na portu LAN1 Externí zdroj 2,5A součástí dodávky Podpora VLAN RB260GS základní model RB260GSP přidána funkce PoE výstup LAN2-5 (= napájecí napětí RB), max. 1A/port

25 Cloud Router Switch CRS125 Managed Gigabit L3 switch Full wire speed switching RouterOS se speciálním Switch menu Funkce portů: switch nebo routing 24x GB RJ-45 port + 1x GB SFP Sériový port, miniusb port Napájení passive PoE na LAN1/jack 8-30V Externí zdroj 0,8 A součástí dodávky Dotykový LCD displej

26 Cloud Router Switch CRS125 CRS125-24G-1S-IN Desktop metalic case CRS125-24G-1S-RM 19 Rackmount case CRS125-24G-1S-2HnD-IN Přidán 2,4 GHz AP, 1000 mw b/g/n, 2x2 MIMO 2 neodpojitelné OMNI antény 4 dbi Silnější, 1,2 A zdroj

27 Cloud Router Switch CRS226-24G-2S+ Novinka dostupný Q2/2014 Obdoba CRS125 ALE 2x 10GB uplink 24x GB RJ-45 port + 2x 10 GB SFP+ Sériový port, miniusb port, dotykový LCD displej Napájení passive PoE na LAN1/jack 8-30V, vč zdroje 1,2 A CCR226-24G-2S+IN Desktop; CCR226-24G-2S+RM 19 Rackmount

28 SoHo wireless 1. map-2n Mikro 2,4 GHz AP 2. Řada RB951 2,4 GHz routery s 5 LAN porty 3. RB2011UiAS-2HnD 10 LAN portů + 1x SFP slot Kovový case Vhodný jako CPE pro FTTH sítě

29 map-2n Novinka 2,4 GHz miniap/klient Vhodný pro pokrytí místa odkud je napájena outdoor jednotka Náhrada PoE injektoru b/g/n Vestavěná 1,3 dbi anténa microusb port pro 3G/4G modem, napájení 2x 10/100BaseT port

30 map-2n Napájení V DC Jack PoE 802.3at/af na portu LAN1 z USB portu Funkce PoE výstup na portu LAN2 Passive PoE max. 500 ma Při napájení Jackem12 56 V Jack Součástí dodávky externí zdroj 24V, 0,8A

31 map-2n - využití Nahradit původní PoE injektor map-2n Zajistíme napájení outdoor jednotky na střeše Získáme pokrytí bytu/domku/kanceláře WiFi signálem 2,4 GHz b/g/n MIMO 1x1 Miniaturní provedení

32 Wireless router RB951 Indoor AP/Router s vestavěnou anténou 5 Metalických LAN portů WiFi 2,4 GHz b/g/n MIMO 1x1, anténa 1,5 dbi Plastový box Napájení: passive PoE (non 802.3af) na portu LAN1 jack 8-30V Externí zdroj 24V/0,8A součástí dodávky

33 Wireless router RB951 RB951-2n základní model 5x 10/100BaseT RJ MB RAM RB951G-2HnD Gigabit, vyšší výkon 5x GB LAN RJ MB RAM MIMO 2x2, antény 2,5 dbi Vyšší výkon 30 dbm USB port Větší box

34 Wireless router RB951 RB951Ui-2HnD PoE výstup, vyšší výkon 5x 10/100BaseT LAN RJ MB RAM MIMO 2x2, antény 2,5 dbi Vyšší výkon 30 dbm USB port Větší box PoE výstup na portu LAN5 (stejné jako napájecí napětí RB) max. 500 ma/port externí zdroj 12 V, 1 A

35 RouterBOARD RB2011UiAS-2HnD-IN Klientské CPE pro optické sítě FTTH/požadavek na více portů/gb 10 Ethernet portů - 5x 10/100BaseT + 5x 10/100/1000 BaseT RJ-45 1x GB SFP slot- pracuje jen s Gigabitovými SFP moduly 128 MB RAM, sériový port, microusb WiFi 2,4 GHz, 1000 mw b/g/n, 2x2 MIMO 2 neodpojitelné OMNI antény 4 dbi

36 RouterBOARD RB2011UiAS-2HnD-IN Napájení passive PoE/jack 8-28V LAN1 (Gigabit) napájení PoE Externí zdroj součástí dodávky Funkce PoE výstupu na LAN10 (10/100 Mbps), až 500 ma Dotykový LCD displej Kovový case Existuje i provedení jako deska

37 Wireless system Outdoorová řešení pro volná pásma 2,4 GHz a 5 GHz Obvyklé použití: Přístupové sítě topologie Point-Multi-Point Páteřní spoje topologie Point-Point Venkovní segmenty LAN sítí Kamerové systémy Sběr dat Venkovní hotspoty Nejčastějí používají Wireless ISP

38 Wireless system 1. RBSXT malé klientské jednotky/spoje Bod-Bod 2. RBSEXTANTG klient nebo spoje Bod-Bod 3. RBGroove venkovní jednotka ke každé anténě 4. RBMetal obdoba RB Groove v metalickém case 5. RBQRT spoje Bod-Bod 6. RBOmnitik přístupový bod se všesměrovými anténami 7. RBBaseBox venkovní jednotky 2x2 MIMO - bez antén

39 RBSXT Malá kompaktní jednotka s integrovanou anténou MIMO řešení - pro pásmo 2,4 GHz nebo 5 GHz Napájení PoE (passive) 1x Ethernet port Snadná montáž pomocí stahovacích pásek Určena jako klientské stanice (CPE) nebo malé sektory Lze použít i na krátké spoje Bod-Bod např. areály Externí zdroj a PoE injektor součástí dodávky

40 RBSXT 2 x 2 MIMO Napájení PoE passive 8-30V ESD 10 kv Bez možnosti náklonu

41 RBSXT Výkon Pásmo RAM Procesor RouterOS Ethernet Zisk Úhel vyz. RBSXT-5nDr2 27 dbm a/n 5 GHz 64 MB new L3 1x 10/100 2x 16 dbi E/H 25 RBSXT-5HPnD 30 dbm a/n 5 GHz 32 MB old L3 1x 10/100 2x 16 dbi E/H 25 RBSXTG-5HPnD-HGr2 30 dbm a/n 5 GHz 64 MB new L4 1x GB 2x 17 dbi E/H 24 RBSXTG-5HPnD-SAr2 30 dbm a/n 5 GHz 64 MB new L4 1x GB 2x 14 dbi E/H 90 RBSXT-2nDr2 27 dbm b/g/n 2,4 GHz 64 MB new L3 1x 10/100 2x 10 dbi E/H 60 RBSXTG-2HPnD 32 dbm b/g/n 2,4 GHz 32 MB old L4 1x GB 2x 10 dbi E/H 60

42 RBSEXTANTG-5HPnD Pásmo 5 GHz, a/n Výstupní výkon 30 dbm Obsahuje RG911G, 32 MB RAM, Level3 1x 10/100/1000BaseT RJ-45 2 x 2 MIMO Duální anténa 18 dbi, E23, H17 Napájení PoE passive 8-30V ESD 16 kv Bez možnosti náklonu

43 RBGroove52 Outdoor jednotka ke každé anténě Pásmo 2,4/5 GHz, a/b/g/n Výstupní výkon 27 dbm 64 MB RAM 1x 10/100BaseT RJ-45 1 x 1 MIMO N Male konektor pro externí anténu Napájení PoE passive 8-30V Externí napájecí zdroj a PoE injektor součástí dodávky

44 RBGroove-52 ESD 16 kv Montáž pomocí stahovacích pásek Součástí dodávky 6 dbi OMNI anténa 2,4 GHz Plastový case RBGroove-52HPn Level3 pro klienty RBGrooveA-52HPn Level4 pro AP, PtP

45 RBMetal Outdoor jednotka ke každé anténě kovový case zajišťuje odrušení Pásmo 2,4 nebo 5 GHz Vysoký výstupní výkon 31/32 dbm 64 MB RAM 1x 10/100BaseT RJ-45 1 x 1 MIMO N Male konektor pro externí anténu Napájení PoE passive 8-30V Externí napájecí zdroj a PoE injektor součástí dodávky

46 RBMetal ESD 16 kv Montáž pomocí stahovacích pásek Součástí dodávky 6 dbi OMNI anténa 2,4 GHz (JEN u 2,4 GHz verze!!) Kovový case Level4 RBMetal2SHPn 2,4 GHz, b/g/n RBMetal5SHPn 5 GHz, a/n

47 RBQRT Panelová anténa s velkým ziskem, precizní držák Ideální pro spoje Point-Point Pásmo 2,4 GHz nebo 5 GHz Výstupní výkon 30/35 dbm Obsahuje RG911G, 64 MB RAM, Level4 1x 10/100/1000BaseT RJ-45 2 x 2 MIMO Napájení PoE passive 8-30V ESD 16 kv

48 RBQRT RBQRTG-2SHPnD 2,4 GHz, b/g/n Duální anténa 17 dbi, E/H 22 Výstupní výkon 35 dbm RB911G-5HPnD-QRT 5 GHz, a/n Duální anténa 23 dbi, E/H 11 Výstupní výkon 30 dbm Novinka

49 BaseBox RB912UAG-OUT Outdoor jednotka pro připojení duální antény Ideální pro výstavbu základnových stanic/sektorů Pásmo 2,4 GHz nebo 5 GHz Výstupní výkon 30 dbm Obsahuje RG912UAG, 64 MB RAM, Level4 1x 10/100/1000BaseT RJ-45 2 x 2 MIMO Napájení PoE passive 8-30V Napájecí zdroj a PoE injektor součástí dodávky

50 BaseBox RB912UAG-OUT Obsahuje minipcie slot Možnost rozšíření o 2. radiovou kartu Nebo 3G modem (deska má SIM card slot) USB port Level4 2x RSMA Female konektor ESD 16 kv Montážní klip DIN rail mount kit

51 BaseBox RB912UAG-OUT RB912UAG-2HPnD-OUT 2,4 GHz b/g/n RB912UAG-5HPnD-OUT 5 GHz a/n

52 OmniTik Outdoor jednotka s OMNI duálními anténami Ideální pro výstavbu outdoor hotspotů Pásmo 5 GHz, a/n Výstupní výkon 26 dbm 5x 10/100BaseT RJ-45 2 x 2 MIMO Integrované 2 OMNI 7 dbi antény Level4 USB port

53 OmniTik Napájení PoE passive 8-30V LAN1 Napájecí zdroj a PoE injektor součástí dodávky 16 kv ESD RBOmniTikU-5HnD Zdroj 24V, 0,8A RBOmniTikUPA-5HnD funkce PoE výstup LAN2-5 (= napájecí napětí RB), max. 1A/port Zdroj 24V, 2,5A

54 RouterBOARD - desky Desky pro zabudování do vlastních řešení Pro Indoor nebo Outdoor řešení Velký výběr modelů Škálovatelné dle: Výkonu Počtu Ethernet portů Možnosti rozšíření minipci kartami RouterOS Level

55 RouterBOARD - desky Další vybavení: Integrované WLAN USB porty Podpora PoE napájení Podpora 3G/4G modemů Nejčastější využití: Klientské bezdrátové jednotky CPE Přístupové body AP, vícenásobné AP Routery

56 RouterBOARD - desky Nejčastější využití: Hotspoty Řešení pro přenos dat/telemetrie Velmi oblíbené mezi ISP: RB umožňují realizaci širokého spektra routerů Snadná realizace bezdrátových jednotek Jednoduchá výstavba vícenásobných AP/sektorů

57 RB411 Základní řada pro CPE a malé AP 1 Ethernet portpro Indoor nebo Outdoor řešení Velký výběr modelů 1x10/100BaseT RJ-45 (vyjma RB411GL) Sériový port (u většiny modelů) 1x minipci slot Napájení PoE/Jack (mimo RB411L) Některé modely USB, minipcie, 2,4 GHz radio

58 RB411 K dispozici indoor kovové boxy Vhodný k zabudování do antény s boxem

59 RB711 EOL náhradou RB911 Základní řada pro CPE s integrovaným rádiem Bez možnosti rozšíření 1x10/100BaseT RJ-45 MIMO 1x1, 1x MMCX konektor BEZ sériového portu POUZE napájení PoE 8-30V ESD 16 kv Stejné rozměry jako RB411 RB711-5Hn 5 GHz a/n; RB711-2Hn 2,4 GHz b/g/n

60 RB911 náhrada RB711 Základní řada pro CPE s integrovaným rádiem - bez možnosti rozšíření 1x10/100BaseT RJ MB Verze MIMO 1x1 a 2x2, MMCX konektory BEZ sériového portu POUZE napájení PoE 8-30V Stejné rozměry jako RB411/RB711 RB911-5Hn 5 GHz a/n; RB911-5HnD 5 GHz a/n RB911-2Hn 2,4 GHz b/g/n

61 RB911G Nová řada pro CPE s integrovaným rádiem 2x2 MIMO a GB portem Bez možnosti rozšíření 1x10/100/1000BaseT RJ-45 MIMO 2x2, 2x MMCX konektor BEZ sériového portu Napájení PoE/Jack 8-30V ESD 16 kv Vysoký výstupní výkon 30 dbm RouterOS Level3

62 RB911G Stejné rozměry jako RB411 RB911G-5HPnD 5 GHz a/n RB911G-2HPnD 2,4 GHz b/g/n

63 RB912UAG Nová řada pro single AP s integrovaným rádiem 2x2 MIMO a GB portem Rozšíření pomocí minipcie karty 1x10/100/1000BaseT RJ-45 MIMO 2x2, 2x MMCX konektor USB port BEZ sériového portu Napájení PoE/Jack 8-30V Vysoký výstupní výkon 30 dbm RouterOS Level4

64 RB912UAG Nová řada pro single AP s integrovaným rádiem 2x2 MIMO a GB portem Rozšíření pomocí minipcie karty Rozšíření o 2 bezdrátovou kartu Podpora 3G karet (vč. SIM card slot) ESD 16 kv Stejné rozměry jako RB411 RB912UAG-5HPnD 5 GHz a/n RB912UAG-2HPnD 2,4 GHz b/g/n

65 RB433 Řada pro stavbu vícenásobných AP Rozšíření pomocí minipci karet 3x 10/100BaseT port (RB433GL s GB porty) 3x minipci slot Některé modely s USB portem Většina modelů se sériovým portem Napájení PoE/Jack 8-30V RouterOS Level5 (mimo RB433 a RB433UL s L4)

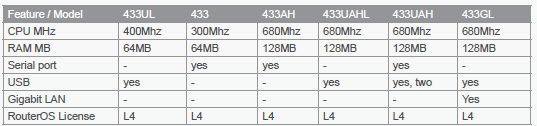

66 RB433 K dispozici indoor kovové boxy Vhodný i k zabudování do antény s boxem

67 RB435G Velká možnost rozšíření 5x minipci sloty + 3x GB LAN port 3x 10/100/1000BaseT LAN port 5x minipci slot (z obou stran desky) 2x USB port (with powering 1A) Podpora 3G modemů Sériový port Napájení PoE/Jack 8-30V MicroSD card slot RouterOS Level5

68 RB493 Řada s 9 LAN porty + 3 minipci sloty Levné řešení pro více LAN portů (hlavně GB) 9x LAN port RJ-45 3x minipci slot Sériový port Napájení PoE/Jack 8-30V Obsahuje switch chip, LAN porty mohou pracovat jako switch

69 RB493 Ethernet port RAM RouterOS Procesor Ostatní RB493 10/ MB L4 AR MHz RB493AH 10/ MB L4 AR MHz RB493G GB 128 MB L5 AR MHz microsd card slot, USB

70 RB800 Výkonný RB s možností rozšíření rozšiřujícími kartami 3x 10/100/1000BaseT LAN port 4x minipci slot 1x minipcie slot 1x CF card slot 1x slot pro doughterboard Sériový port Ventilátor na procesoru RouterOS Level6

71 RB800 Napájení PoE (36-56V)/Jack 10-56V Jediný RB který podporuje PoE 802.3af Rozšiřující karty: RB604 4x minipci slot RB502 2x minipci slot

72 RB953T První RB deska s SFP sloty 3x 10/100/1000BaseT LAN port 2x GB SFP slot 3x3 MIMO 5GHz radio 2x minipcie slot + 2x SIM card slot USB port Podpora 3G modemů Sériový port Napájení PoE/Jack 8-30V

73 RB450, RB450G, RB850Gx2 5-portové routery bez možnosti rozšíření 5x LAN port RJ-45 RouterOS Level5 Napájení PoE/Jack 8-30V Ethernet port Paměť Procesor RB450 10/100 Mbps 32 MB AR MHz RB450G GB 256 MB AR MHz RB850Gx2 GB 512 MB Dual core P MHz

74 Radiové karty minipci, minipcie Karty pro rozšíření o 2,4GHz nebo 5 GHz rádio R52H R52Hn R52nM R5SHPn R2SHPn R11e-2HnD R11e-2HPnD R11e-5HnD a/b/g a/b/g/n a/b/g/n a/n b/g/n b/g/n b/g/n a/n Formát minipci minipci minipci minipci minipci minipcie minipcie minipcie Výkon (db) Výkon (mw) Konektor 2x U.fl 2x MMCX 2x MMCX 1x MMCX 1x MMCX 2x U.fl 2x MMCX 2x MMCX Chlazení Chladič Chladič Malý chladič Chladič Cladič Ostatní LED LED LED LED LED

75 Radiové karty minipci, minipcie R52nM R11e-2HnD R5SHPn R11e-5HnD

76 MikroTik příslušenství RB44Ge PCIe 4x karta, low profile 4x 10/100/1000BaseT RJ-45 RB14e PCIe 1x karta, low profile 4x minipcie slot RB14eU PCIe 1x karta, low profile 4x minipcie slot, 4x SIM slot 6x USB Zdroje, kabely, case, antény od ostatních dodavatelů

77 Ubiquiti Americká společnost založená 2005 První produkty - radiové karty Postupně další bezdrátové technologie Unikátní AirMAX protokol Část R&D zaměstnanců přišla od Motoroly Rozšíření nabídky o spoje Point-Point 10/24 GHz Hotspot řešeni UniFi Nové tržní segmenty AirVision, mfi

78 Ubiquiti 2005 Radiové karty 2008 Outdoor wireless NS, Bullet 2009 airmax, MIMO produkty 2011 UniFi řešení - Hotspoty 2012 AirFiber, AirVision mfi

79 Ubiquiti výhody řešení Efektivní, proprietární airmax protokol Velký výběr outdoor radiových jednotek Spoje Bod-Bod 10 a 24 GHz Kvalitní PoE zdroje + ochrana proti přepětí Cenově zajímavé řešení UniFi Jednoduchost instalace jednotek Kamery, DVR Antény mfi signalizace, dálková správa

80 Ubiquiti Produktové řady 1. UniFi WiFi řešení bez HW controlleru 2. airmax Outdoor MIMO bezdrátová řešení Proprietární airmax TDMA protokol 3. airfiber Páteřní spoje 24 GHz 4. EdgeMAX Boxové routery

81 Ubiquiti Produktové řady 5. airvision Kamery, DVR + NVR SW 6. mfi Senzory + ovládání po Ethernetu 7. Ostatní produkty airmax antény PoE zdroje, switche STP kabeláž, ochrana proti přepětí minipci karty

82 UniFi AP WiFi systém bez HW controleru Nevyžaduje dedikovaný, drahý HW controller Nahrazen SW controllerem součástí dodávky jednotky Jednotlivá AP mohou pracovat samostatně Výhody: Cena Jednoduchá správa a instalace Výkon Varianta k enterprise řešení reálně pro menší instalace

83 UniFi AP příklad řešení Řešení v areálu 2,4/5 GHz MIMO řešení Indoor/Outdoor

84 UniFi AP příklad řešení UniFi Controller v Cloudu (Network Operation Center) 2,4/5 GHz MIMO ac řešení 1300 Mbps Indoor/Outdoor

85 UniFi AP Outdoor+ Multi-Lane RF Technologie Zarušené pásmo 2,4 GHz Filtrování ostatních kanálů Selektivnější filtr

86 UniFi AP UAP-AC UAP-Pro UAP-LR UAP UAP-AC- Outdoor UAP- Outdoor+ UAP- Outdoor-5G Kapacita 2,4 GHz 450 Mbps 450 Mbps 300 Mbps 300 Mbps 450 Mbps 300 Mbps - Kapacita 5 GHz 1300/450 Mbps 300 Mbps /450 Mbps Mbps MIMO 2,4 GHz 3 x 3; 5 dbi 3 x 3; 5 dbi 2 x 2; 3 dbi 2 x 2; 3 dbi 3 x 3; 5 dbi 2 x 2; 5 dbi - MIMO 5 GHz 3 x 3; 5 dbi 2 x 2; 4 dbi 3 x 3; 5 dbi - 2 x 2; 6 dbi WLAN standard a/b/g/n/ac a/b/g/n b/g/n b/g/n a/b/g/n/ac b/g/n a/n PoE at/passive af/passive passive Passive at/passive af/passive passive Dosah 122 m 122 m 183 m 122 m 183 m 183 m 183 m Anténa Integrovaná Integrovaná Integrovaná Integrovaná Integrovaná 2x externí 2x externí Ethernet port 2x10/100/1000 2x 10/100/1000 1x 10/100 1x 10/100 2x 10/100/1000 2x 10/100 2x 10/100 Clients

87 airmax Protokol Navržen pro zarušené Outdoor prostředí Výhody: TDMA protokol (oproti a carrier sense) Nízká latence polling interval, rozlišuje aktivní/neaktivní klienty Rychlost 150 Mbps PtP/100 Mbps MtMP (TCP/IP) Kdo používá Ubiquiti AirMAX produkty využívá airmax protokol!!

88 airmax Outdoor řešení Venkovní jednotky s integrovanou anténou pásmo 2,4 nebo 5 GHz Funkce: Klient, AP, jednotka Point-Point spojů airmax protokol (lze přepnout do a) Rozdíly mezi řadami: Provedení a zisk antény Výstupní výkon Výkon procesoru a paměť jednotky Napájení PoE, vč. držáku Velmi univerzální použití, jednoduché nastavení a instalace

89 airmax Outdoor řešení 1. Internet Backbone 2. ISP Network 3. RocketM with RocketDish 4. RocketM with RocketDish 5. AirMax Base station with Rocket M5 6. Firemní zákazník - NSM Client nebo spoj PtP NanoBeam/NanoBridge 7. SoHo with AirGrid 8. Kancelář NSM 9. Hotspot (UniFi) připojené přes NSM nebo PtP NanoBeam

90 airmax Outdoor řešení 5 GHz venkovní jednotky s integrovanou anténou NanoStationM5 NS LocoM5 AirGrid M5 NanoBeamM5-16/19 NanoBeamM5-300/400 NanoBridgeM5

91 airmax Outdoor řešení 5 GHz venkovní jednotky s integrovanou anténou Zisk Anténa MIMO Ethernet Výkon PoE Zdroj Ostatní Loco5 13 db Panel. - a 1x 10/ dbm Passive 12V/1A NS5 14 db Panel. - a 1x 10/ dbm Passive 12V/1A RSMA F pro ext. ant. LocoM5 2x13 db Panel. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A NSM5 2x16 db Panel. 2x2 a/n, AM 2x 10/ dbm Passive 24V/0,5A AGM db Par. síto 1x1 a/n, AM 1x 10/ dbm Passive 24V/0,5A AGM db Par. síto 1x1 a/n, AM 1x 10/ dbm Passive 24V/0,5A NB-5G22 2x 22 db Par. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A NB-5G25 2x 25 db Par. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A NBE-M5-16 2x 16 db Panel. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A ESD 24kV NBE-M5-19 2x 19 db Panel. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A ESD 24kV NBE-M x 22 db Par. 2x2 a/n, AM 1x 10/ dbm Passive 24V/0,5A ESD 24kV NBE-M x 25 db Par. 2x2 a/n, AM 1x GB 26 dbm Passive 24V/0,5A ESD 24kV

92 airmax Outdoor řešení 2,4 GHz venkovní jednotky s integrovanou anténou NanoStationM2 NS LocoM2 AirGrid M2 NanoBeamM2-400 NanoBridgeM2 Loco2

93 airmax Outdoor řešení 2,4 GHz venkovní jednotky s integrovanou anténou Zisk Anténa MIMO Ethernet Výkon PoE Zdroj Ostatní Loco2 8 db Panel. - b/g 1x 10/ dbm Passive 12V/1A NS2 10 db Panel. - b/g 1x 10/ dbm Passive 12V/1A RSMA F pro ext. ant. LocoM2 2x 8 db Panel. 2x2 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A NSM2 2x11 db Panel. 2x2 b/g/n, AM 2x 10/ dbm Passive 24V/0,5A AGM db Par. síto 1x1 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A AGM db Par. síto 1x1 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A NB-2G18 2x 18 db Par. 2x2 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A NBE-M x 18 db Par. 2x2 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A ESD 24kV

94 airmax Outdoor řešení Venkovní jednotky pro externí anténu pásmo 2,4 nebo 5 GHz Funkce: Klient, AP, jednotka Point-Point ALE primárně AP airmax protokol (lze přepnout do a) Rozdíly mezi modely: Klient/AP Podpora GPS airsync pro synchronizaci vysílání při více sektorech (eliminace vlastního rušení) Materiál case/odolnost vůči rušení Napájení PoE Jednoduchá instalace

95 airmax Outdoor řešení Venkovní jednotky pro externí anténu pásmo 2,4 nebo 5 GHz BulletM RocketM RocketM-GPS BulletM Titanium RocketM-Titanium RocketM s anténou

96 airmax Outdoor řešení 2,4 nebo 5 GHz venkovní jednotky pro externí anténu Ant. konektor MIMO Ethernet Výkon PoE Zdroj Ostatní BulletM5 HP 1x N M 1x1 a/n, AM 1x 10/ dbm Passive 24V/0,5A BulletM5 Titanium 1x N M 1x1 a/n, AM 1x 10/ dbm Passive 24V/0,5A Al watterproof case RocketM5 2x RSMA F 2x2 a/n, AM 1x 10/ dbm Passive 24V/1A RocketM5-GPS 2x RSMA F 2x2 a/n, AM 2x 10/ dbm Passive 24V/1A GPS - 1x SMA F RocketM5-Titanium 2x RSMA F 2x2 a/n, AM 1x GB + 1x 10/ dbm 802.3af 48V/0,5A Al case, ESD 30kV, GPS - 1x SMA F BulletM2 HP 1x N M 1x1 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A BulletM2 Titanium 1x N M 1x1 b/g/n, AM 1x 10/ dbm Passive 24V/0,5A Al watterproof case RocketM2 2x RSMA F 2x2 b/g/n, AM 1x 10/ dbm Passive 24V/1A RocketM2-GPS 2x RSMA F 2x2 b/g/n, AM 2x 10/ dbm Passive 24V/1A GPS - 1x SMA F RocketM2-Titanium 2x RSMA F 2x2 b/g/n, AM 1x GB + 1x 10/ dbm 802.3af 48V/0,5A Al case, ESD 30kV, GPS - 1x SMA F

97 airgateway Indoor PoE injektor + AP Indoor 2,4 GHz miniap/klient/poe injektor Vhodný pro pokrytí místa odkud je napájena outdoor jednotka b/g/n Replikace portů PoE zdroje 2x 10/100BaseT port airgateway vnitřní anténa airgateway-lr ext. anténa Napájení z PoE zdrojů Ubiquiti POE-15-12W nebo POE-24-12W

98 AirFiber 24 GHz Páteřní spoj 24 GHz - profesionální řešení 1,4 Gbps Délka spoje: 1-1,5 km,etsi +20 dbm 13 km, US +33 dbm 2 nezávislé antény 2x2 MIMO Zisk Tx 33 db, Rx 38 db Pracovní frekvence 24,1 a 24,2 GHz Šířka pásma 100 MHz (2x 100 MHz)

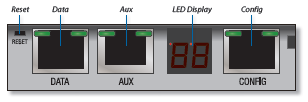

99 AirFiber 24 GHz Páteřní spoj 24 GHz - profesionální řešení Instalace Displej se sílou signálu Směrování tónový výstup Management Out-band management (100 Mbps port) SNMP Robustní držák, velká, těžší jednotka 1x GB Ethernet s PoE Napájení PoE

100 AirFiber 24 GHz Páteřní spoj 24 GHz - profesionální řešení Módy činnosti: FDD, 2x 100 MHz kanál, různé frekvence TDD, 1x 100 MHz kanál, stejné frekvence HDD Hybrid Division Duplex HDD přenos + synchronizace pomocí GPS Jiný způsob potvrzování přenosu paketů Snížení latence na cca 100us (TDD přenos)

101 AirFiber 24 GHz Páteřní spoj 24 GHz - profesionální řešení Topologie

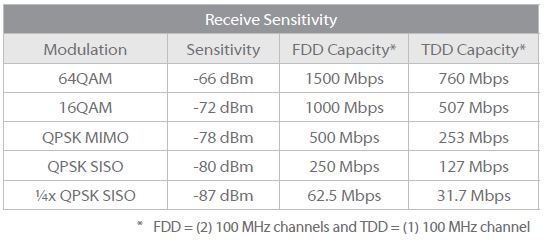

102 AirFiber 24 GHz Délka Konfigurace - Typické použití 14 km TDD - navýšení kapacity licencovaných spojů přes jejich max. kapacitu 6 km TDD - spoje PtP s kapacitou 500 Mbps 4 km FDD - páteřní spoje PtP s kapacitou 1 Gbps 1,6 km FDD - páteřní spoje PtP s kapacitou 1,4 Gbps 0,5-2,4 km TDD - spoje s max. kapacitou, spoje k business klientům Připravuje se 5GHz verze: 1 Gbps 2x 50 MHz (FDD) Horší poměr cena/výkon

103 PowerBridge M10 Venkovní spoj v pásmu 10 GHz Spoje až 10 km airmax protokol Využitelná kapacita Mbps TDMA systém 10/100 Mbps Ethernet port Napájení PoE, vč. držáku Nabídka s několika druhy antény Vhodný pro připojení klientů, malé páteře v zarušeném prostředí

104 EdgeMAX Boxové Gigabitové routery Desktop a 19 Rackmount modely Propustnost až 2,4 mpps (64-byte paket) (L3 forwarding) EdgeRouter Pro-8 EdgeRouter-8 EdgeRouter Poe-5 EdgeRouter Lite-3 Ethernet porty 6x GB + 2 Combo GB 8x GB 5x GB with PoE 3x GB Performance (64B) 2,4 mpps 2 mpps 1 mpps 1 mpps Performance (>512B) 8 Gbps 8 Gbps 3 Gbps 3 Gbps ER Poe-5 umožňuje sloučit 3 porty do switche

105 airvision Kamerový systém pro základní instalace aircam IP kamery 1 Mpixel, HDTV 720p, bez přísvitu, napájení PoE airvision NVR rekordér vč. software aircam aircam Dome aircam Mini airvision NVR

106 mfi Ovládací a dohledový systém po Ethernetu Základem je IP Gateway povinný prvek Připojení senzorů, ovládacích prvků Ethernet komunikace se mfi Controller SW Čidla mfi sběrnice Teplotní, Proudový, Pohybový, Dveřní Ovládání - mpower Ovládání napájení 220V zásuvek

107 mfi Ovládací a dohledový systém po Ethernetu

108 airmax antény Duální/MIMO antény pro pásma 2,4 GHz a 5 GHz (900 MHz, 3 GHz) Antény mají držák na jednotky Rocket, konektory RSMA, el. downtilt RocketDish - parabolické Robustní držák, radom je možné dokoupit airmax OMNI všesměrové airmax sektorové 4 modely 5GHz/2 modely 2,4 GHz airmax Titanium sektorové Nastavitelný úhel

109 airmax sektorové antény

110 airmax Titanium sektorové antény Konstrukce antén vede ke snížení vzájemného rušení při více sektorech nárůst propustnosti až o 20%

111 TOUGHSwitch Gigabitové managovatelné PoE switche Passive, Non 802.3af/at Podpora VLAN Samostatný management port 10/100 Mbps PoE výstup vypnuto, 24 (i 48V u 8 port verze) Desktop 5 a 8 portů, 19 Rackmount 16 portů Port minitoring, Ping Watchdog Nastavitelné alerty Link Up/Down, Rx/Tx Bandwith Zjednodušuje a zpřehledňuje instalaci

112 TOUGHSwitch

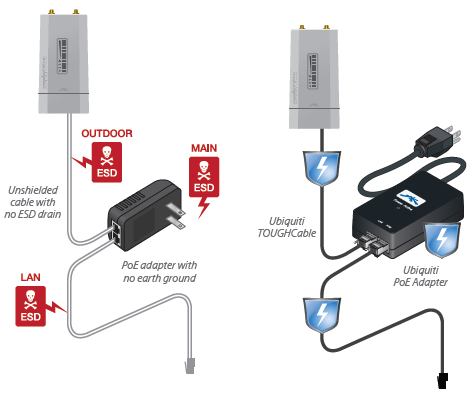

113 Ochrana venkovních jednotek proti přepětí Obecné řešení Ubiquiti řešení

114 STP kabely ochrana proti přepětí STP kabely s vodičem pro svod přepětí Outdoor STP Cat5e kabely, 305m box Mají speciální vodič AWG26 pro svod přepětí Stínění Al fólií TOUGHCable-Pro TOUGHCable-Carrier Anti-crosstalk divider Druhé stínění opletem Zlepšení přenosových vlastností pro GB sítě

115 STP kabely ochrana proti přepětí Konektory pro TOUGHcable Konektor TOUGHCable-CON Konektor TOUGHCable-GND

116 PoE napájení PoE zdroje Passive, Non 802.3af/at 10/100Mbps, STP Ochrana proti přepětí zemněním Max. surge discharge 1200A (8/20uS) Modely 15V/0,8A, 24V/0,5A, 24V/1A, 48V/0,5A Indikace LED, 24V/1A má resetovací tlačítko Gigabit PoE zdroje 48V/0,5A, 802.3af (pro UAP-AC) 50V/1,2 A pro AirFiber

117 minipci karty Desky s minipci sloty nabízíme od MikroTiku Použití Ubiquiti karet: Mají-li lepší vlastnosti (výkon nebo citlivost) A mají-li zajímavou cenu, poměr cena/výkon Ubiquiti produkty SR71-15 SR71-A, E UB5 XR5

118 Antény Výrobci: Ubiquiti, Jirous, další lokální výrobci Převažuje prodej Duálních MIMO antén Venkovní antény: Všesměrové Sektorové Panelové/Klientské Parabolické MIMO Ready menší odstup mezi kanály Duplex určeny pro FDD spoje požadovnáno max. oddělení kanálů

119 Antény Venkovní antény: S integrovaným boxem pro jednotku Venkovní antény: Výrazný podíl antén s Boxem Kabely nejsou vystaveny vlivu počasí Krátké svody Montáž 1 zařízení na stožár Klientské stanice stožáry cca do 70 mm, základnové antény + velké paraboly na větší průměry ( mm) + precizní držák

120 Antény

121 Antény StationBox XL Sector MiMo

122 Antény Indoor antény: Všesměrové Panelové Stropní

123 Napájení PoE zdroje: Passive V 802.3at/af Spínané zdroje + PoE injektory: Zdroje 5 48 V, 0,5 5 A PoE injektory 1 a víceportové 100 Mbps nebo Gigabitové Passive, 1 napětí do všech portů Box/Deska nebo Patch panel

124 Napájení Průmyslové zdroje: Na DIN lištu S možností zálohování Funkce UPS S IP managementem

125 Vf koaxiální kabeláž Kvalitní předkonektorované kabely Belden RF240 a H1000 Konektory N, SMA, RSMA, TNC, TNCR Obvyklé délky 1,2, 3, 5, 10 m Ostatní délky na zakázku krátké dodací lhůty Pigtaily pro radiové karty MMCX a U.Fl konektor Konektory, kabelové spojky

126 Outdoor case Boxy pro vytváření venkovních řešení hlavně přístupové body StationBox ALU/CC GentleBox JE-200

127 Anténní držáky/příhradové stožáry Galvanický/žárový zinek Držáky na stožár Držáky na zeď Příhradové stožáry Stožáry Příslušenství Držáky na komín Držáky na plastová okna

128 Děkuji za Vaši pozornost Kontakty: jméno naturally connected
