1 APC series

2 APC series Proč zákazníci používají Deliberant řešení? Vysoká kapacita v zarušeném prostředí (ipoll protocol) Vyspělé vlastnosti SW řešení Flexibilní management systém (WNMS i v cloud verzi) Velký výběr základnových a klientských stanic Outdoor jednotky IP-65 Výhodná cena rychlá návratnost investic

3 There are possible combinations of the network and wireless operating mode Device mode Access point (auto WDS) Station Wireless mode Station WDS ipoll Access Point ipoll Station AP repeater Bridge Router APC configuration OPERATING MODES Supported VLANs (802.1q) and virtual SSIDs Virtual tag Ethernet Access point (auto WDS) Station WDS Interface and mode Station ipoll Access point ipoll Station AP repeater Data VLAN Manageme nt VLAN VSSID

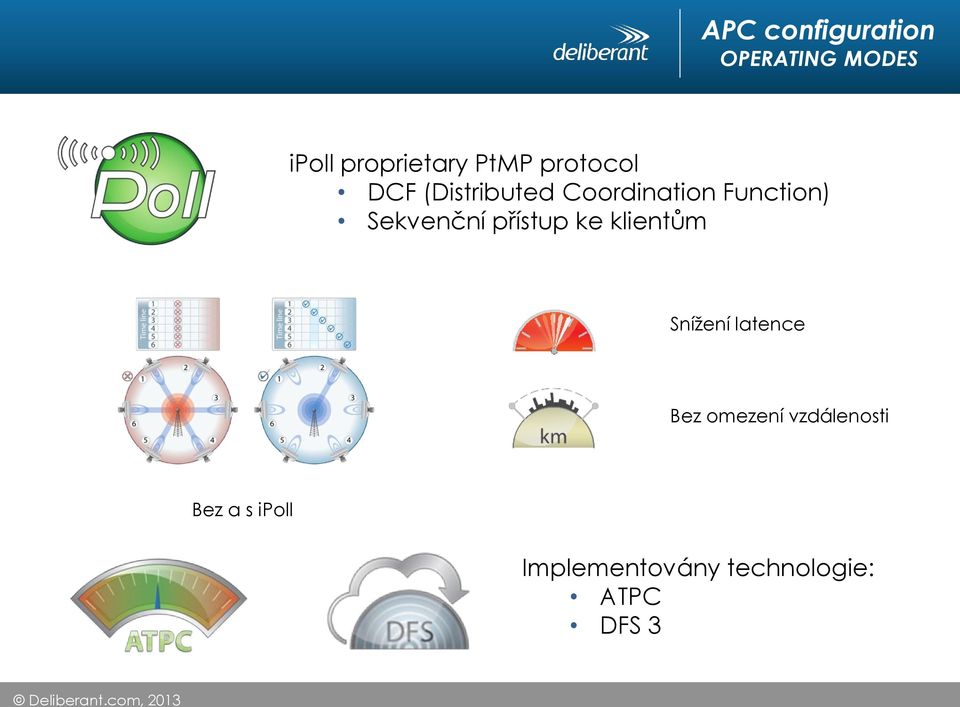

4 APC configuration OPERATING MODES ipoll proprietary PtMP protocol DCF (Distributed Coordination Function) Sekvenční přístup ke klientům Snížení latence Bez omezení vzdálenosti Bez a s ipoll Implementovány technologie: ATPC DFS 3

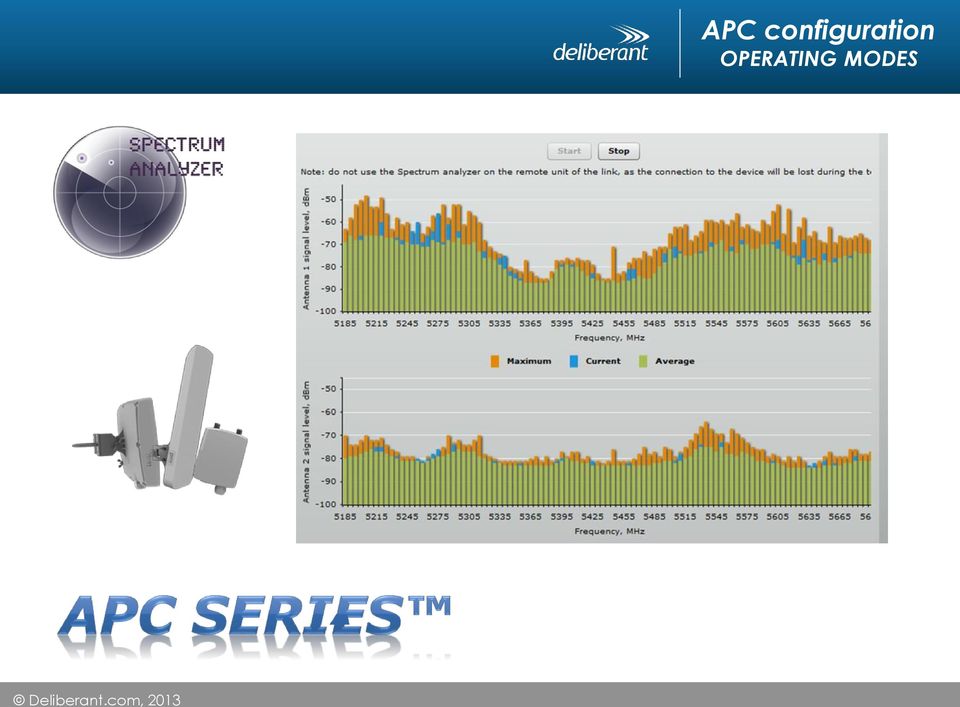

5 APC configuration OPERATING MODES

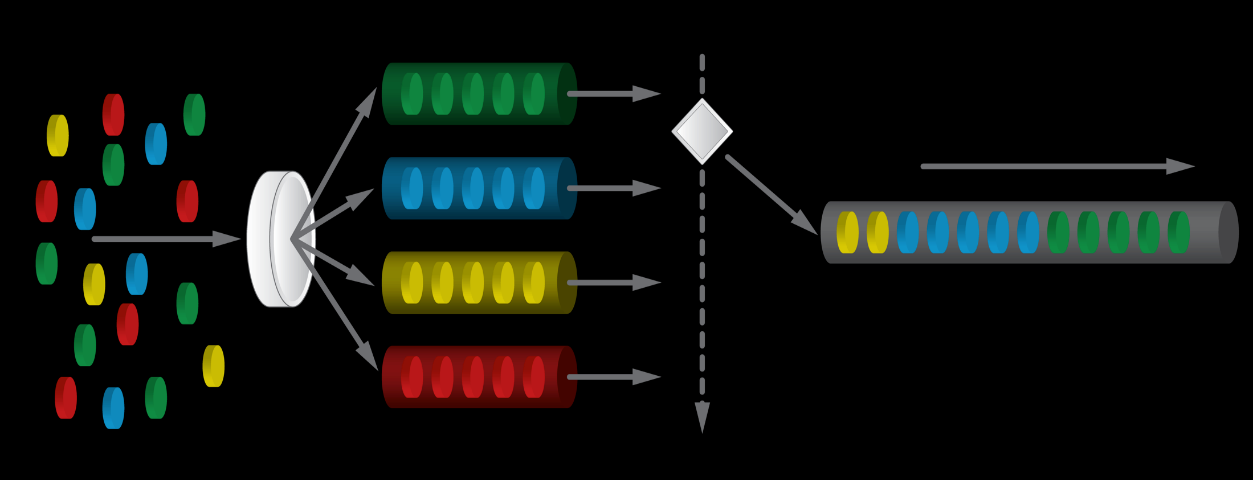

6 ipoll PTMP protocol QoS: 4 fronty pro rozdílné typy provozu Možnost nastavení poměrů pro každou frontu (např 80, 10, 5, 5%) Prioritizace paketů VLAN/CoS nebo IP/ToS/DSCP Multiple services support (data, voice, video etc.) Označování paketů (optional) Packets with CoS or ToS/DSCP mark Queue 4, high priority Data transmission Queue 1, low priority Deliberant.com, 2014

7 Recommended distances Doporučené délky spojů rychlosti do MHz/MiMo série a do MHz/SiSo série Application role PTMP PTP PTP PTMP PTP/PTMP PTP PTMP PTP PTP PTP PTMP Product APC 2Mi APC 2M-8 APC 2M-14 APC 2M-90 APC 2S-14 APC 2S-20 APC 5Mi APC 5M-12 APC 5M-18 APC Mach 5 APC 5M-90 CPE APC 2Mi 0.1 km x x x x x n/a n/a n/a n/a n/a CPE APC 2M-8 x 1.5 km x 1.5 km x x n/a n/a n/a n/a n/a CPE APC 2M-14 x x 4.5 km 4.5 km x x n/a n/a n/a n/a n/a CPE APC 2S-14 x x x 4 km 4 km x n/a n/a n/a n/a n/a CPE APC 2S-20 x x x 6.5 km x 12 km n/a n/a n/a n/a n/a CPE APC 5Mi n/a n/a n/a n/a n/a n/a 0.1 km x x x x CPE APC 5M-12 n/a n/a n/a n/a n/a n/a x 1.5 km x x 1.5 km CPE APC 5M-18 n/a n/a n/a n/a n/a n/a x x 4 km x 4 km CPE APC Mach 5 n/a n/a n/a n/a n/a n/a x x x 11 km 7 km x nevhodné n/a nepoužitelné

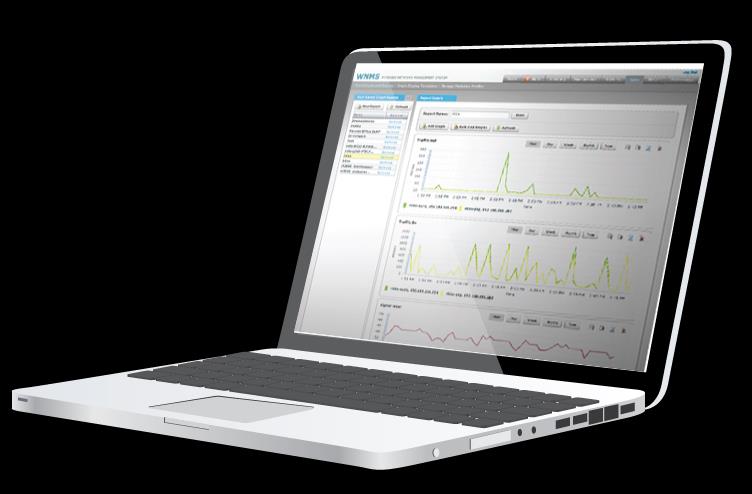

8 WNMS Multiple OS support Visualize network with Google Maps Configuration and maintenance Monitoring and alerting Smart discovery Statistical data collection and reporting

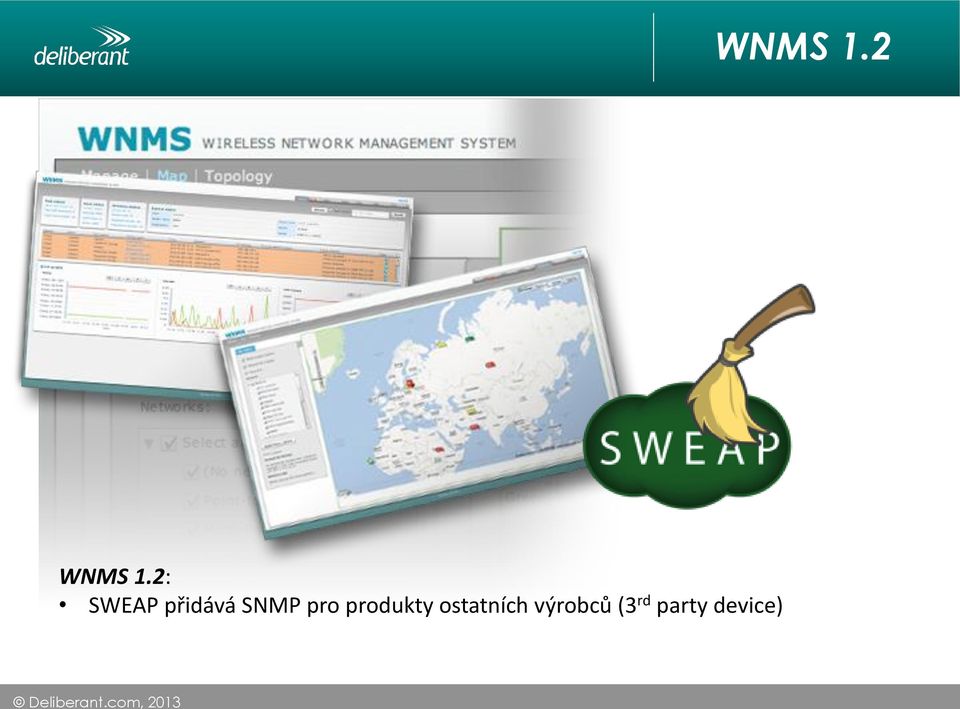

9 WNMS 1.2 WNMS 1.2: SWEAP přidává SNMP pro produkty ostatních výrobců (3 rd party device)

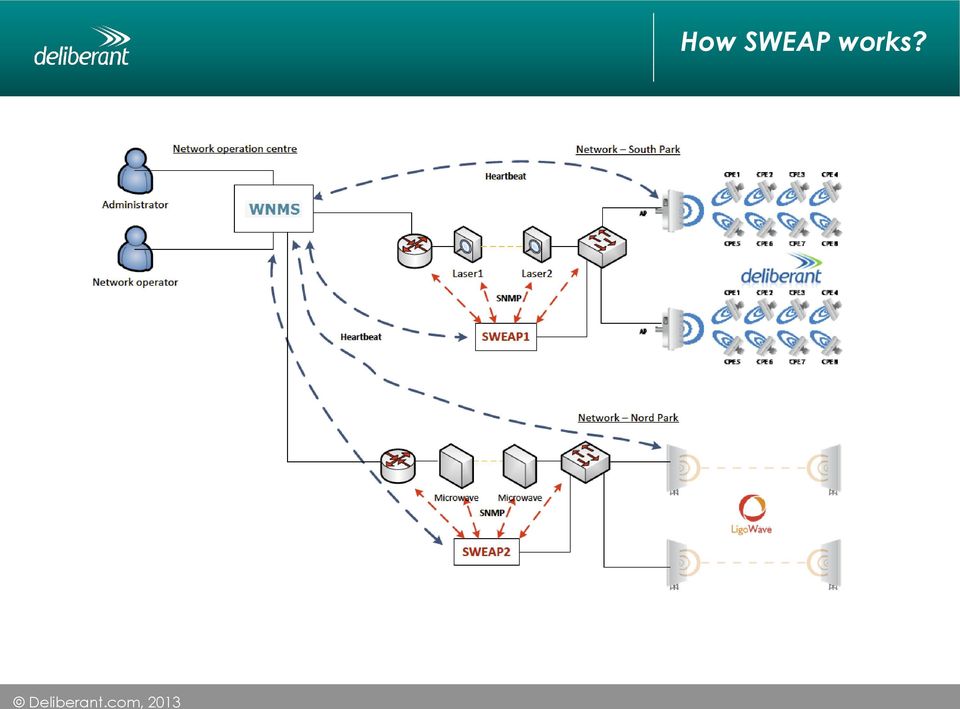

10 How SWEAP works?

11 APC series Dual-boot (2 firmware images): Bez rizika ztráty funkcionality při upgrade firmware a výpadku napájení V zařízeních APC Propeller a APC Button

12 APC product summary APC 2M-90/5M-90 APC 2M/5M APC 2M-14/5M-18 APC 2M-8/5M-12 APC 2S-14 APC 2S-20 APC Mach 5 APC 2Mi/5Mi Extremely costeffective base station with an integrated high-gain 90ᵒ sector antenna High-power multi-purpose device with 2 N- connectors Powerful and costeffective client device with an integrated high-gain antenna for mid-range links Small size and costeffective client device for high capacity short distance links Revolutionary dualantenna technology multi-purpose device Very powerful CPE or High-capacity point-topoint device medium range point-topoint device Powerful indoor AP or Repeater Outdoor MiMo Outdoor MiMo Outdoor MiMo Outdoor MiMo Outdoor SiSo Outdoor SiSo Outdoor MiMo Indoor MiMo 2.4 and 5 GHz 2.4 and 5 GHz 2.4 and 5 GHz 2.4 and 5 GHz 2.4 GHz 2.4 GHz 5 GHz 2.4 and 5 GHz 2M: sector 90ᵒ 16 dbi 5M: sector 90ᵒ 20 dbi 2 x N- connectors 2M: directional 14 dbi 5M: directional 18 dbi 2M: directional 8 dbi 5M: directional 12 dbi Directional 14 dbi Sector 60ᵒ 10 dbi Directional 20 dbi Directional 23 dbi Omni 3 dbi

13 APC newer products APC 2M-9L APC Propeller 2/5 APC Button APC Button AF Extremely low costclient device for high capacity short distance links Unique design vertical position for AP role and horizontal position for CPE role Small, low cost and efficient indoor AP Small, low cost and efficient indoor AP with 802.3af PoE support Outdoor MiMo Outdoor MiMo Indoor MiMo Indoor MiMo 2.4 GHz 2.4 and 5 GHz 2.4 GHz 2.4 GHz Directional 9 dbi 2M: sector 60/30ᵒ 11 dbi 5M: sector 60/30ᵒ 15 dbi Omni 3 dbi Omni 3 dbi

14 APC series products BASE STATIONS APC 5M APC 5M-90 Dlouhé spoje PtP s parabolickými anténami Velké základnové stanice se sektorovými anténami Venkovní AP pro Wi-Fi pokrytí s OMNI anténou Antény duální MIMO Střední a malé základnové stanice s 90 pokrytím 5 GHz: Max. 7 km Max. 160 Mbps

15 APC series 5 GHz CLIENT DEVICES APC 5M-18 APC 5M-12 APC Mach 5 PtMP - Krátké a střední vzdálenosti PtP - Střední a větší vzdálenosti PtMP Max. 7 km PtP Max. 15 km Max. 160 Mbps PtMP - Střední vzdálenosti PtP - Střední vzdálenosti PtMP Max. 3 km PtP Max. 6 km Max. 160 Mbps PtMP - Krátké a střední vzdálenosti PtP - Dlouhé vzdálenosti PtMP Max. 25 km PtP Max. 50 km Max. 160 Mbps

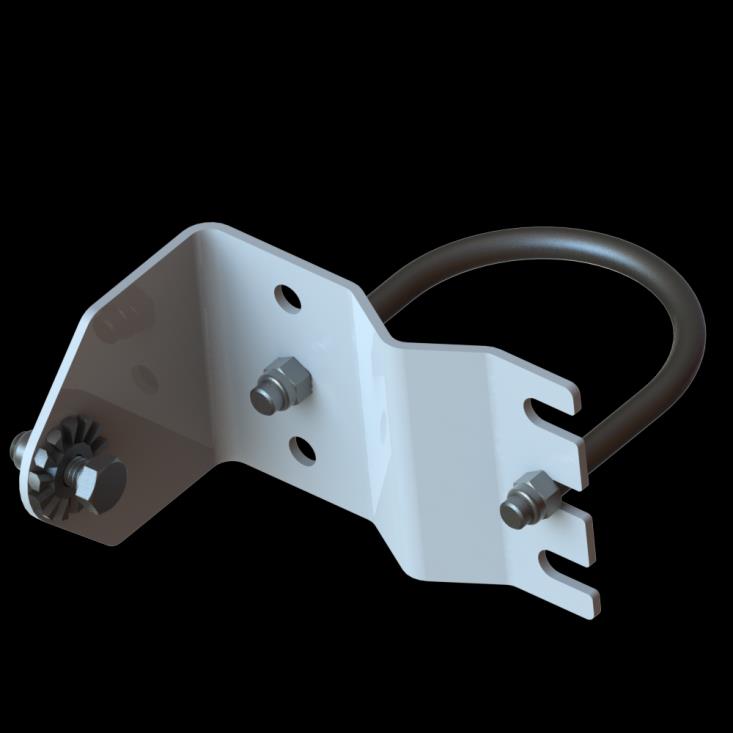

16 PROFESSIONAL MOUNTING APC 5M-90 APC 5M-18 APC 5M

17 EXTERNAL LEDS Možnosti: CPE: Možnost nastavení thresholdu RSSI pro jednotlivé LED AP: Zobrazuje průměrné RSSI připojených CPE k AP SW nastavitelné LED: Power LAN Úroveň signálu

18 PoE adapter Deliberant PoE zdroj Malé rozměry (4.5 x 3 x 9.5 cm) Power activity LED 18 V/0,7 A Zemnící pin Ochrana proti přepětí 15 kv ESD 4 kv line to ground protection 2 kv line to line protection

19 New products Propeller 5 GHz: Malé rozměry 15 dbi duální anténa Výkon 28 dbm Použití jako AP a CPE Dual firmware image Cenově atraktivní

20 New products

21 New products APC Button/Button AF: Průměr 10 cm, hloubka 3 cm 23 dbm radio 3 dbi integrovaná 2x2 MIMO OMNI anténa SOHO a menší až střední enterprise řešení APC Button AF model podporuje PoE napájení 802.3af Snadná montáž na zeď/strop

22 Test reports APC series ipoll Performance Test description: 5 GHz MIMO 40 MHz channel size One AP connected with 16 CPEs One AP connected with 32 CPEs Measured true TCP throughput
