1 MIKROEXPO 2014 UHERSKÉ HRADIŠTĚ

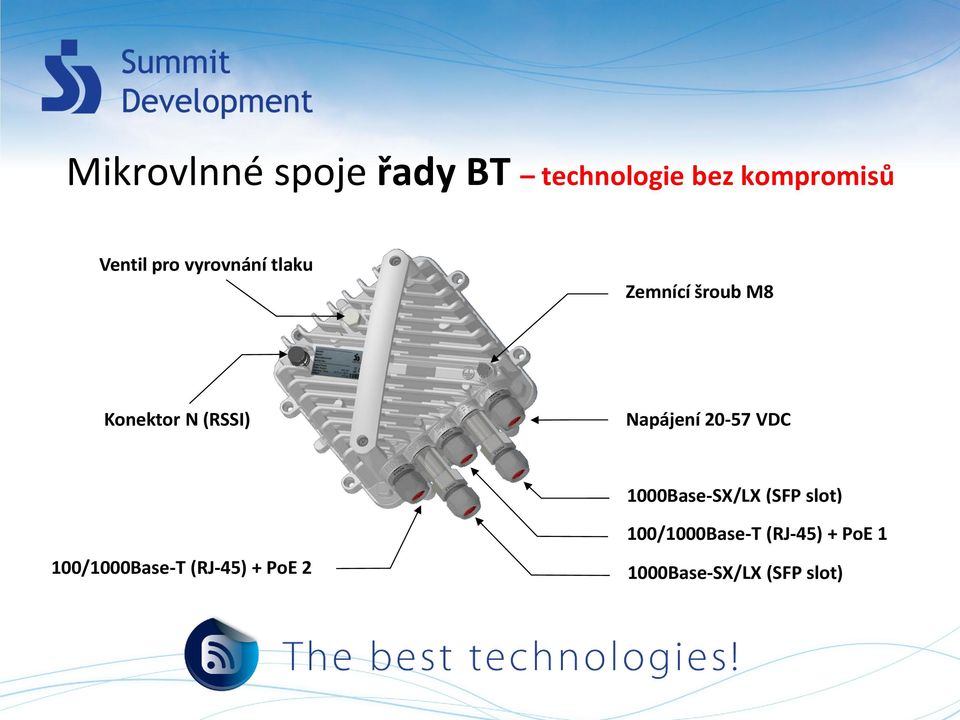

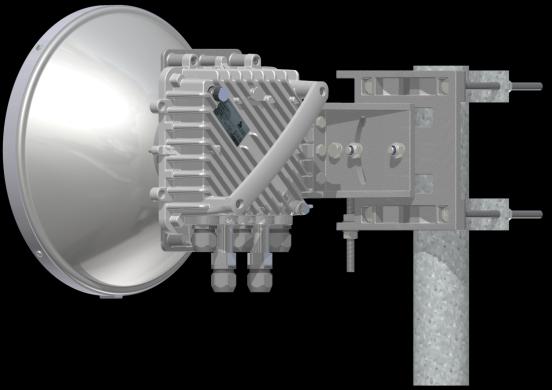

2 Mikrovlnné spoje řady BT technologie bez kompromisů Ventil pro vyrovnání tlaku Zemnící šroub M8 Konektor N (RSSI) Napájení VDC 1000Base-SX/LX (SFP slot) 100/1000Base-T (RJ-45) + PoE 2 100/1000Base-T (RJ-45) + PoE Base-SX/LX (SFP slot)

3 PŘEDNOSTI Mikrovlnné spoje řady BT 3 nezávislé ETH porty Ventil pro vyrovnání tlaku Zemnící šroub M8 Konektor N (RSSI) Napájení VDC 1000Base-SX/LX (SFP slot) 100/1000Base-T (RJ-45) + PoE 2 100/1000Base-T (RJ-45) + PoE Base-SX/LX (SFP slot)

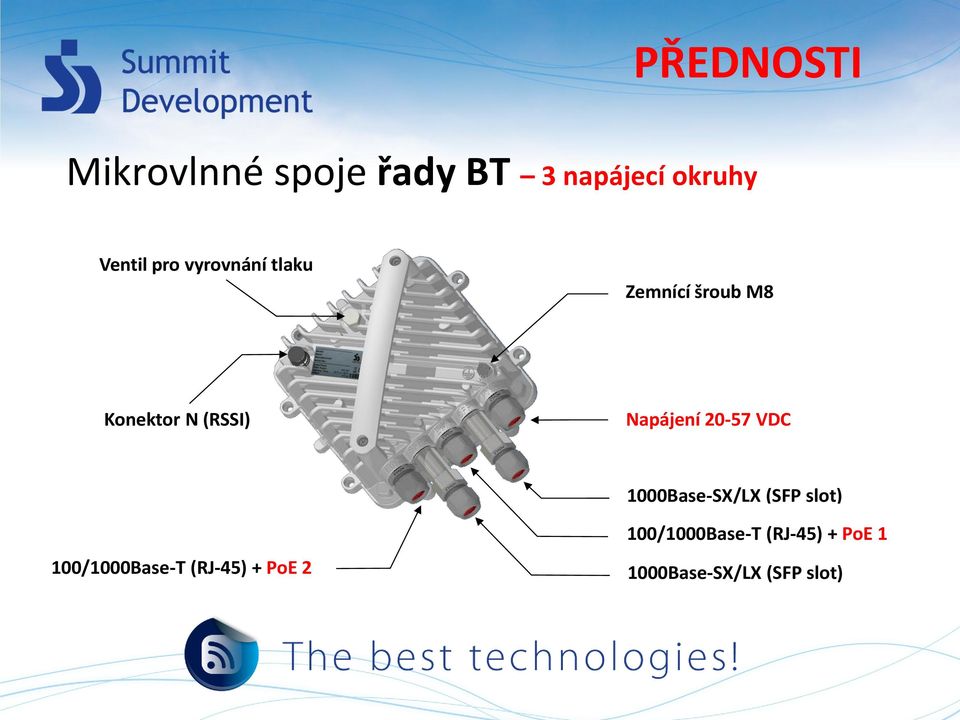

4 PŘEDNOSTI Mikrovlnné spoje řady BT 3 napájecí okruhy Ventil pro vyrovnání tlaku Zemnící šroub M8 Konektor N (RSSI) Napájení VDC 1000Base-SX/LX (SFP slot) 100/1000Base-T (RJ-45) + PoE 2 100/1000Base-T (RJ-45) + PoE Base-SX/LX (SFP slot)

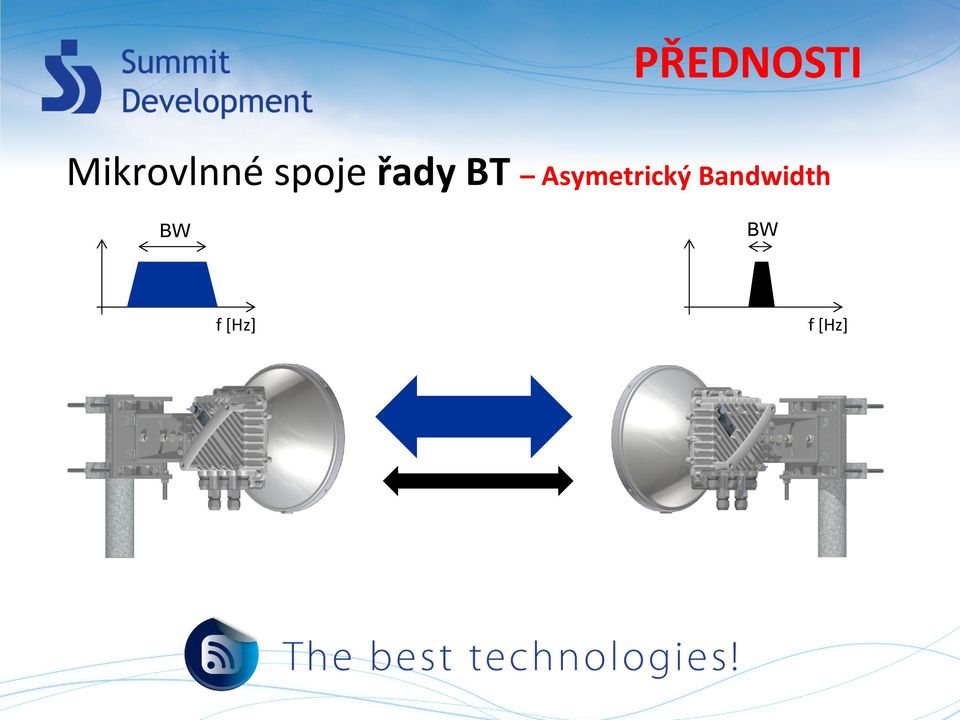

5 PŘEDNOSTI Mikrovlnné spoje řady BT Asymetrický Bandwidth BW BW f [Hz] f [Hz]

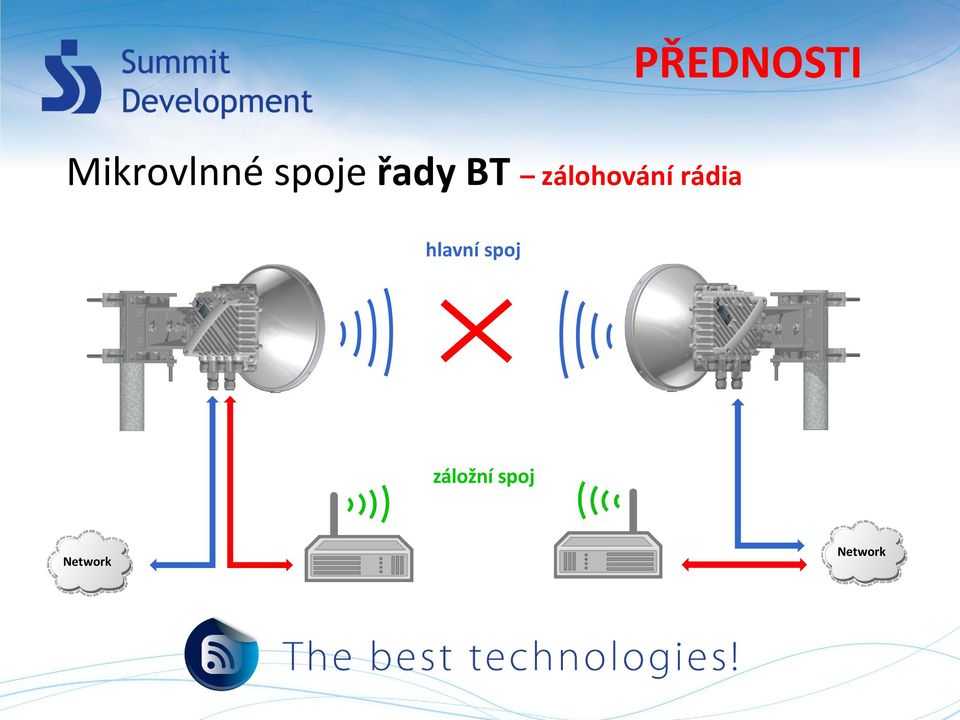

6 PŘEDNOSTI Mikrovlnné spoje řady BT zálohování rádia hlavní spoj záložní spoj Network Network

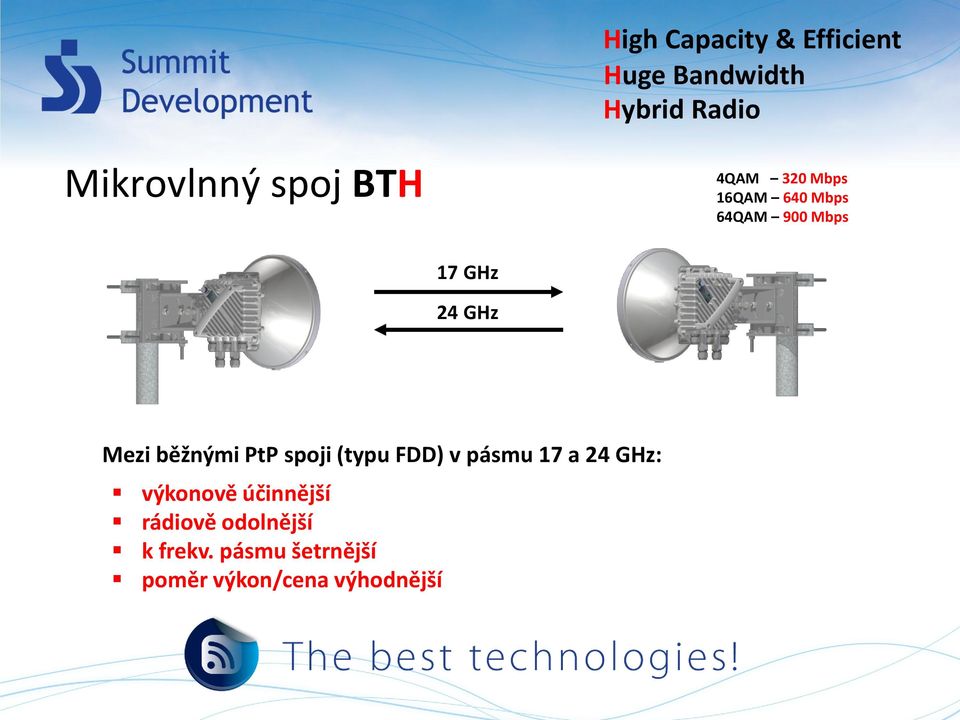

7 High Capacity & Efficient Huge Bandwidth Hybrid Radio Mikrovlnný spoj BTH 4QAM 320 Mbps 16QAM 640 Mbps 64QAM 900 Mbps 17 GHz 24 GHz Mezi běžnými PtP spoji (typu FDD) v pásmu 17 a 24 GHz: výkonově účinnější rádiově odolnější k frekv. pásmu šetrnější poměr výkon/cena výhodnější

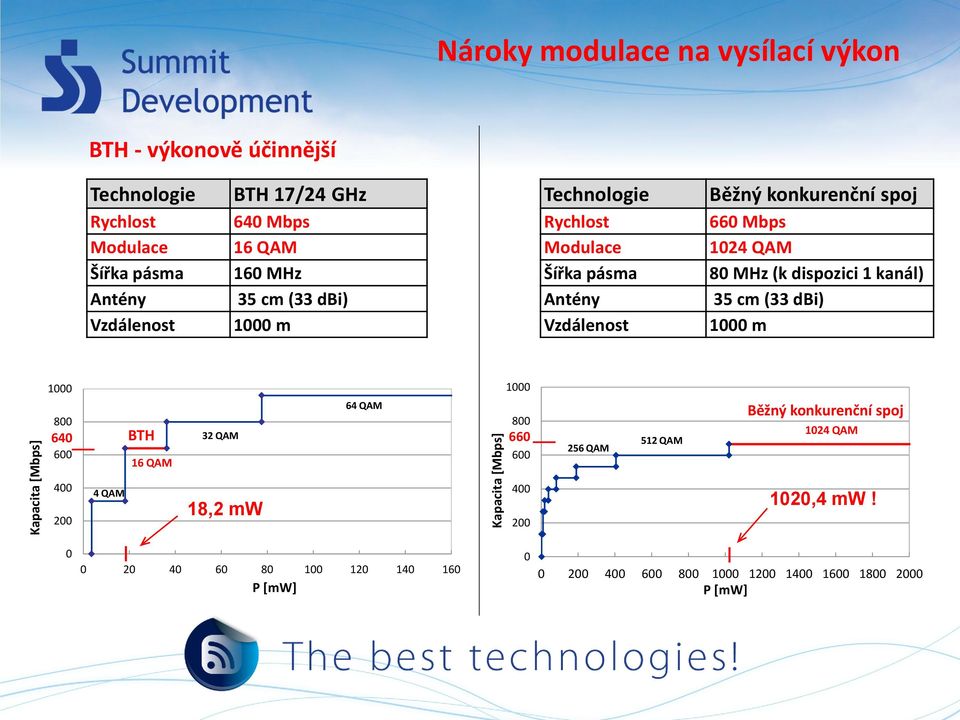

8 Kapacita [Mbps] Kapacita [Mbps] Nároky modulace na vysílací výkon BTH - výkonově účinnější Technologie Rychlost Modulace Šířka pásma Antény Vzdálenost BTH 17/24 GHz 640 Mbps 16 QAM 160 MHz 35 cm (33 dbi) 1000 m Technologie Rychlost Modulace Šířka pásma Antény Vzdálenost Běžný konkurenční spoj 660 Mbps 1024 QAM 80 MHz (k dispozici 1 kanál) 35 cm (33 dbi) 1000 m BTH 16 QAM 32 QAM 64 QAM QAM 512 QAM Běžný konkurenční spoj 1024 QAM QAM 18,2 mw ,4 mw! P [mw] P [mw]

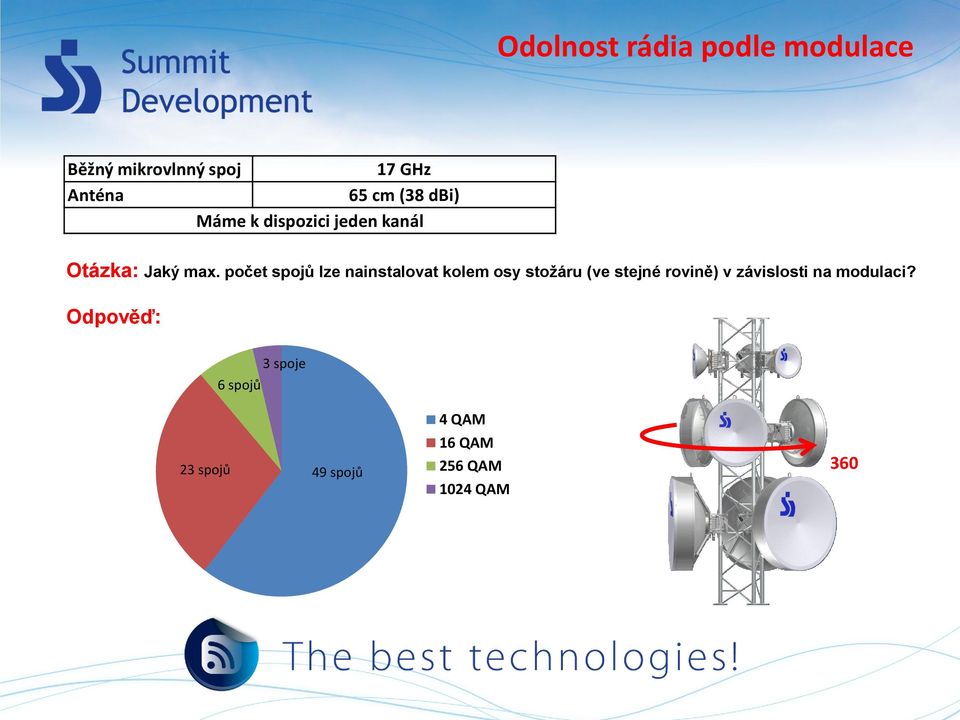

9 Odolnost rádia podle modulace Běžný mikrovlnný spoj 17 GHz Anténa 65 cm (38 dbi) Máme k dispozici jeden kanál Otázka: Jaký max. počet spojů lze nainstalovat kolem osy stožáru (ve stejné rovině) v závislosti na modulaci? Odpověď: 6 spojů 3 spoje 23 spojů 49 spojů 4 QAM 16 QAM 256 QAM 1024 QAM 360

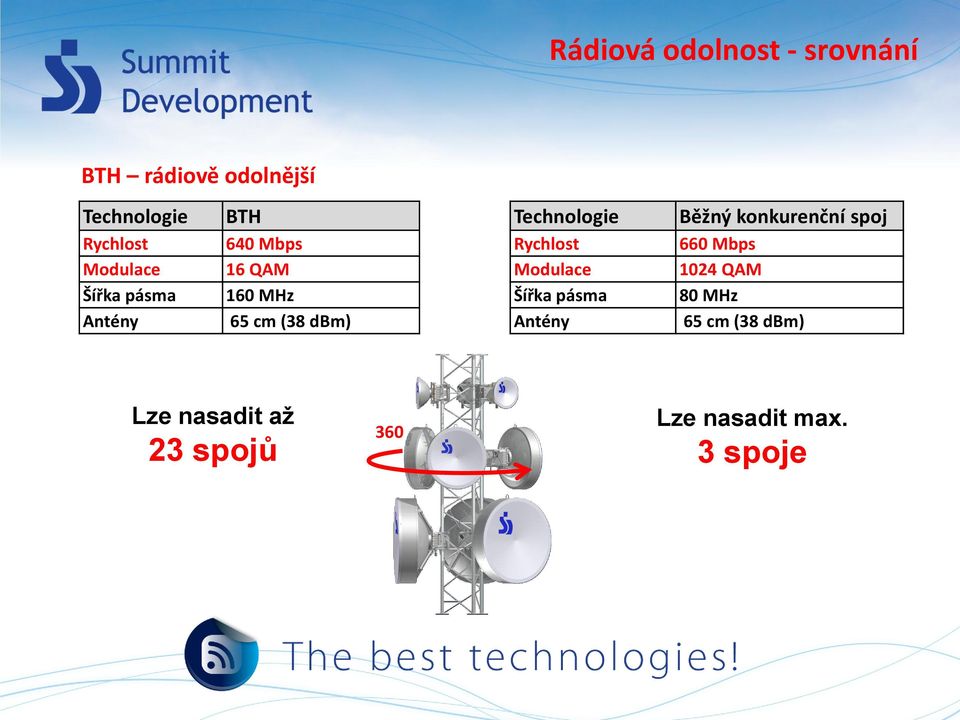

10 Rádiová odolnost - srovnání BTH rádiově odolnější Technologie Rychlost Modulace Šířka pásma Antény BTH 640 Mbps 16 QAM 160 MHz 65 cm (38 dbm) Technologie Rychlost Modulace Šířka pásma Antény Běžný konkurenční spoj 660 Mbps 1024 QAM 80 MHz 65 cm (38 dbm) Lze nasadit až 23 spojů 360 Lze nasadit max. 3 spoje

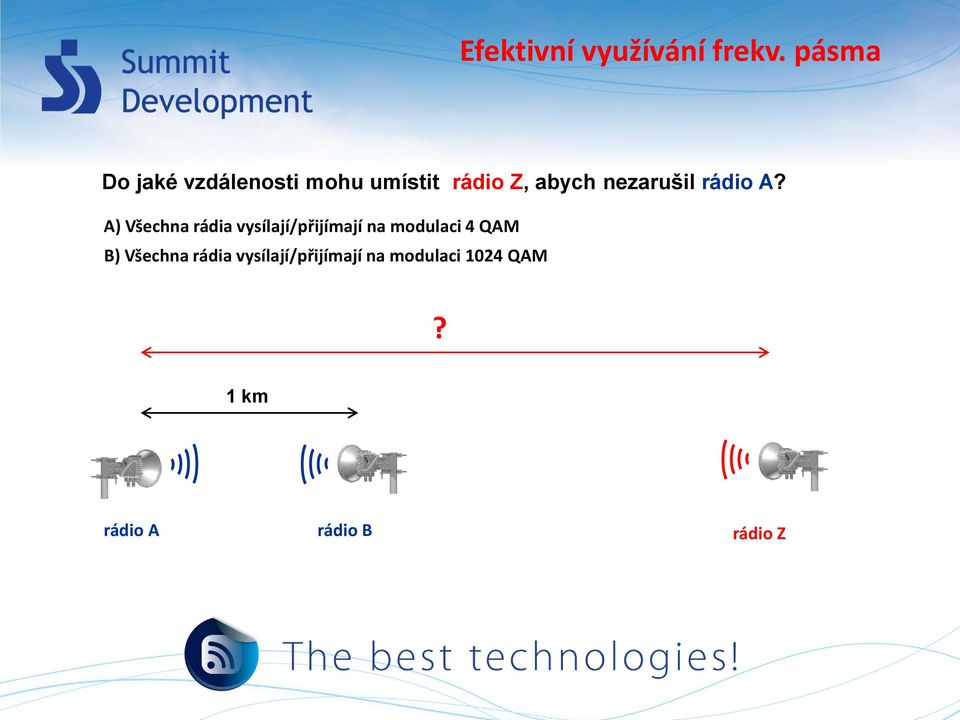

11 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM? 1 km rádio A rádio B rádio Z

12 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM Odpověď: 7,2 km 7,2 km 1 km rádio A rádio B rádio Z

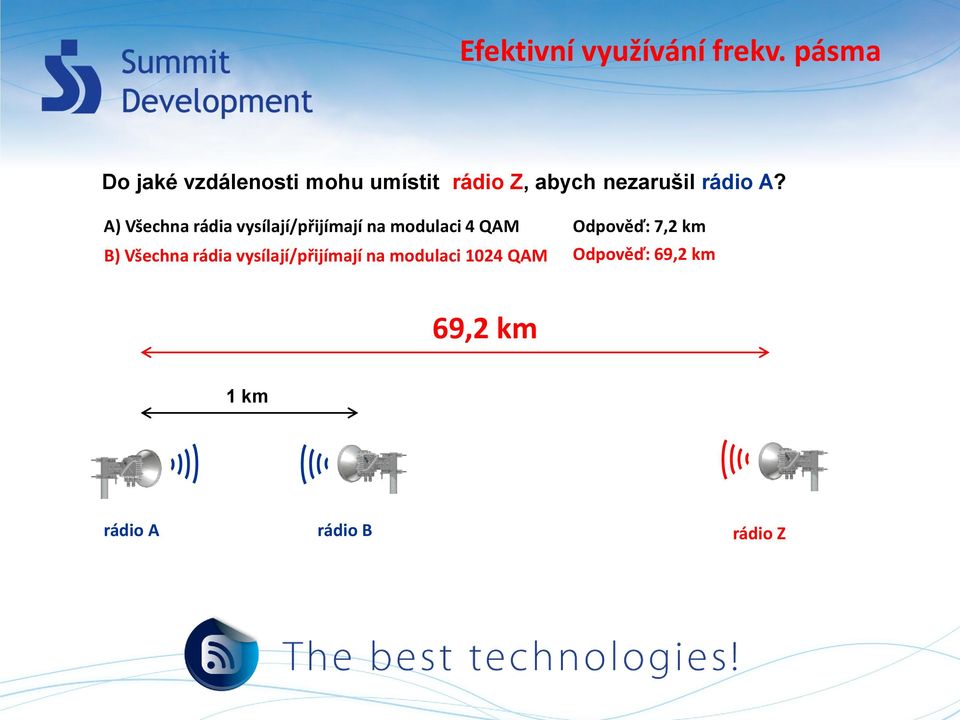

13 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM Odpověď: 7,2 km Odpověď: 69,2 km 69,2 km 1 km rádio A rádio B rádio Z

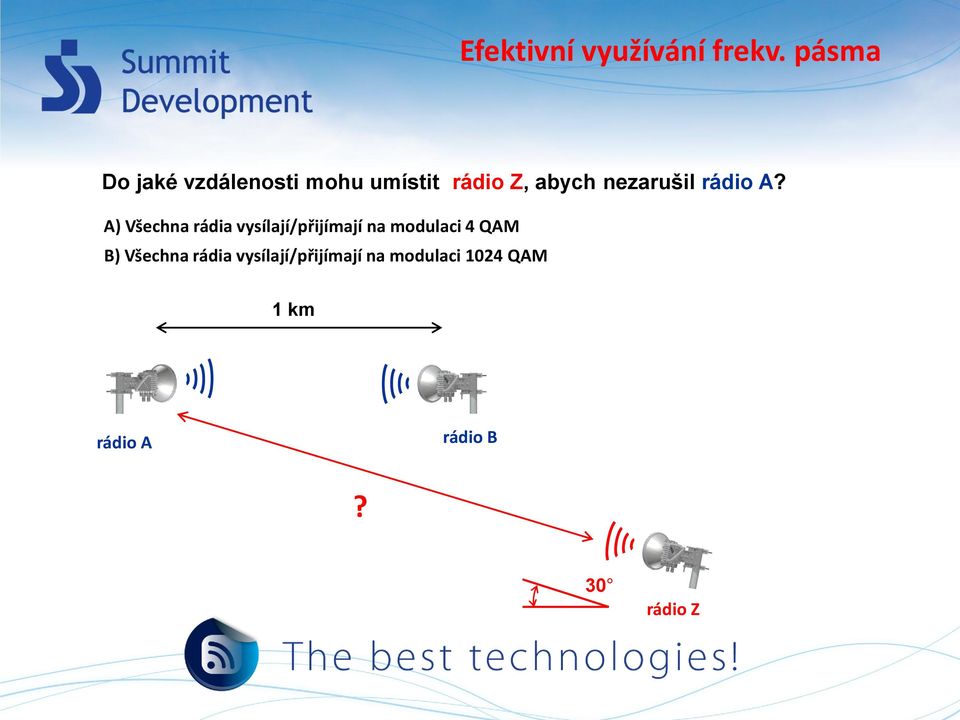

14 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM 1 km rádio A rádio B? 30 rádio Z

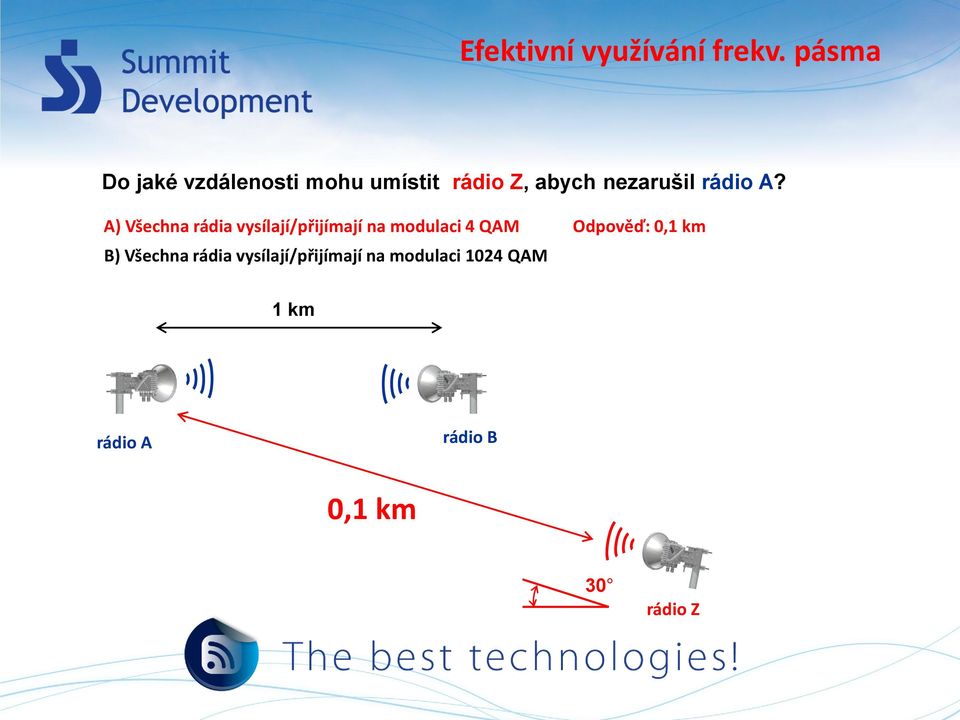

15 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM Odpověď: 0,1 km 1 km rádio A rádio B 0,1 km 30 rádio Z

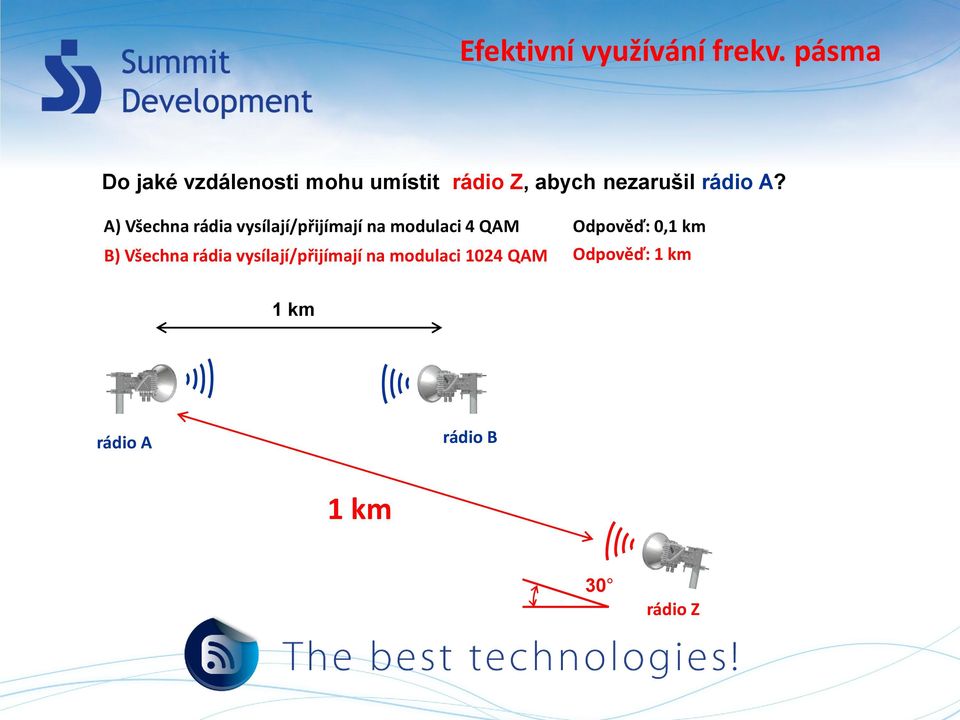

16 Efektivní využívání frekv. pásma Do jaké vzdálenosti mohu umístit rádio Z, abych nezarušil rádio A? A) Všechna rádia vysílají/přijímají na modulaci 4 QAM B) Všechna rádia vysílají/přijímají na modulaci 1024 QAM Odpověď: 0,1 km Odpověď: 1 km 1 km rádio A rádio B 1 km 30 rádio Z

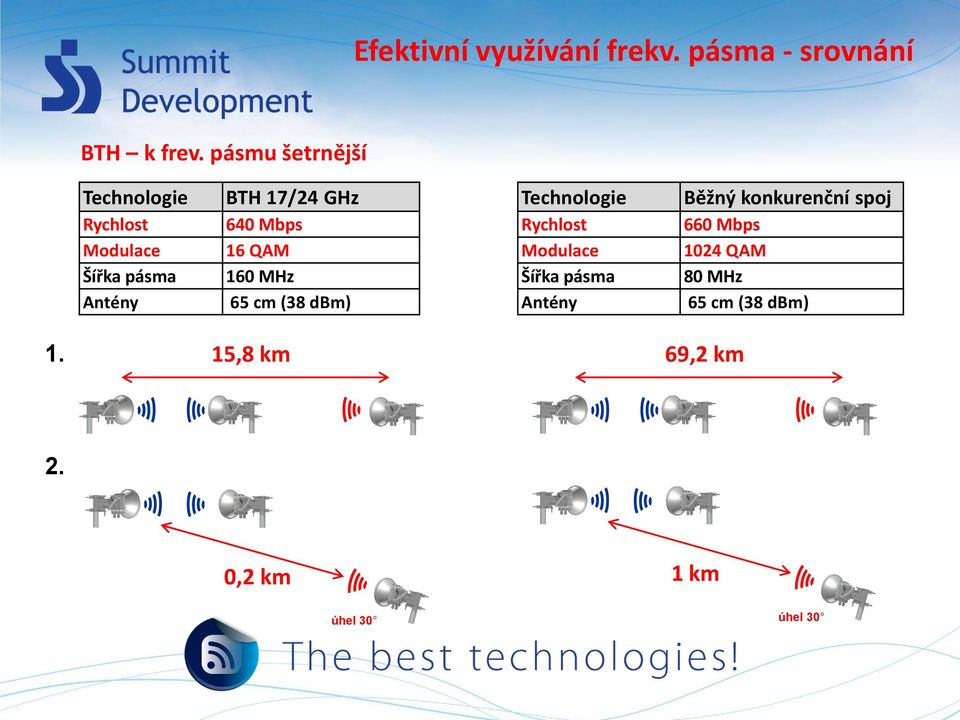

17 Efektivní využívání frekv. pásma - srovnání BTH k frev. pásmu šetrnější Technologie Rychlost Modulace Šířka pásma Antény BTH 17/24 GHz 640 Mbps 16 QAM 160 MHz 65 cm (38 dbm) Technologie Rychlost Modulace Šířka pásma Antény Běžný konkurenční spoj 660 Mbps 1024 QAM 80 MHz 65 cm (38 dbm) 1. 15,8 km 69,2 km 2. 0,2 km 1 km úhel 30 úhel 30

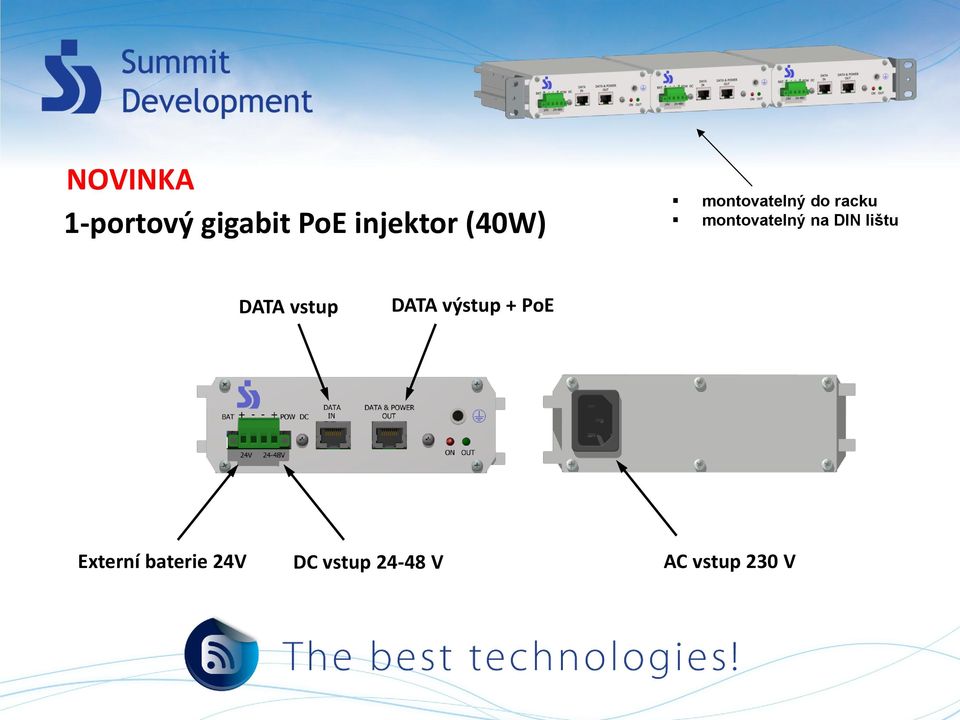

18 NOVINKA 1-portový gigabit PoE injektor (40W) montovatelný do racku montovatelný na DIN lištu DATA vstup DATA výstup + PoE Externí baterie 24V DC vstup V AC vstup 230 V

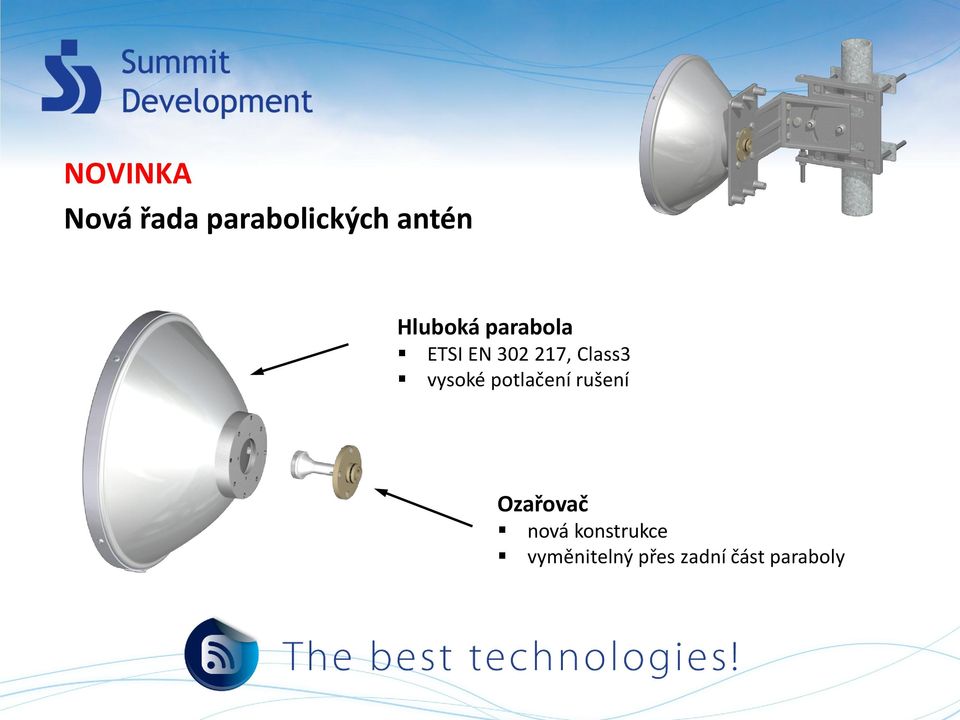

19 NOVINKA Nová řada parabolických antén Hluboká parabola ETSI EN , Class3 vysoké potlačení rušení Ozařovač nová konstrukce vyměnitelný přes zadní část paraboly

20 Děkuji za pozornost Pro výpočty byly použity vztahy z následujících zdrojů:
