JABRA EVOLVE 80. Návod k obsluze. jabra.com/evolve80

Transkript

1 Návod k obsluze jabra.com/evolve80

2 2014 GN Netcom A/S / GN Netcom US, Inc. Všechna práva vyhrazena. Jabra je zapsaná ochranná známka společnosti GN Netcom A/S. Všechny ostatní zde uvedené ochranné známky jsou majetkem příslušných vlastníků. Slovní ochranná známka Bluetooth a loga jsou vlastnictvím společnosti Bluetooth SIG, Inc. a jakékoliv použití těchto známek společností GN Netcom A/S podléhá licenci. Vyrobeno v Číně MODEL: HSC019 FCC ID: BCE-HSC019 IC: 2386C-HSC019 Prohlášení o shodě naleznete na

3 OBSAH 1. VÍTEJTE PŘEHLED VÝROBKU DODÁVANÉ PŘÍSLUŠENSTVÍ 2.2 VOLITELNÉ PŘÍSLUŠENSTVÍ 3. ZPŮSOB NOŠENÍ LEVÁ A PRAVÁ 3.2 POLOHA MIKROFONU 3.3 SKLADOVÁNÍ NAPLOCHO 4. DOBÍJENÍ BATERIE DOBÍJENÍ POMOCÍ OVLADAČE 4.2 NABÍJENÍ POMOCÍ USB KABELU 5. ZPŮSOB PŘIPOJENÍ PŘIPOJENÍ K PC (S OVLADAČEM) 5.2 PŘIPOJENÍ K MOBILNÍMU ZAŘÍZENÍ (BEZ OVLADAČE) 6. ZPŮSOB POUŽITÍ HOVORY 6.2 VYŘIZOVÁNÍ VÍCE HOVORŮ 6.3 SVĚTELNÝ INDIKÁTOR BUSYLIGHT 6.4 AKTIVNÍ POTLAČENÍ ŠUMU (ANC) 6.5 PŘÍPOSLECH 6.6 PŘEPOJENÍ HOVORU Z POČÍTAČE DO MOBILNÍHO ZAŘÍZENÍ 3

4 7. PODPORA ČASTÉ DOTAZY 7.2 PÉČE O NÁHLAVNÍ SOUPRAVU 8. TECHNICKÉ ÚDAJE

5 1. VÍTEJTE Děkujeme vám za používání Jabra Evolve 80. Doufáme, že se vám bude líbit! VLASTNOSTI Aktivní potlačení šumu (ANC) Dobíjecí baterie pro napájení ANC po dobu až 24 hodin Automatické nabíjení přes ovladač Jabra EVOLVE LINK Funkce příposlechu Indikátor činnosti (Busylight) na náhlavní soupravě a ovladač Jabra EVOLVE LINK Diskrétní výklopné raménko mikrofonu, integrované do spony přes hlavu, když se netelefonuje Automatické ztlumení mikrofonu při sklopení výklopného raménka ve sponě přes hlavu Slouží k připojení více zařízení (chytrý telefon nebo tablet) s konektorem 3,5 mm jack (funkční ihned po připojení) Vynikající hudební a hlasové možnosti Hi-Fi zvuk 5

6 2. PŘEHLED VÝROBKU Mikrofon Indikátor činnosti (Busylight) Indikátor činnosti (Busylight) Tlačítko příposlechu USB/nabíjení port Indikátor baterie Přepínač ANC (Aktivní potlačení šumu) 6

7 OVLADAČ (JABRA EVOLVE LINK) Ztlumení Tlačítko Busylight Hlasitost, snížení Přijetí/ukončení hovoru Hlasitost, zvýšení Indikátor činnosti (Busylight) 7

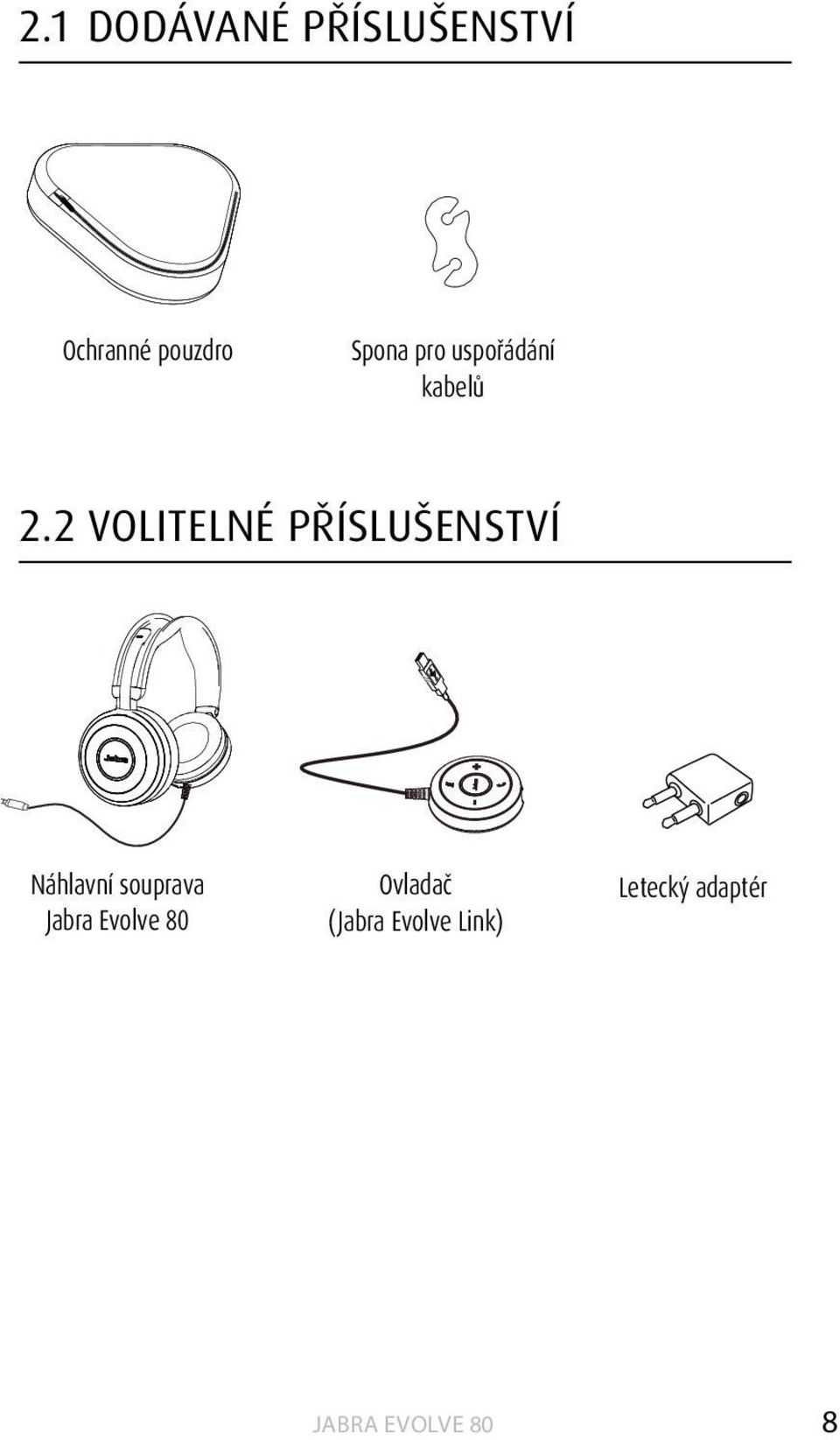

8 2.1 DODÁVANÉ PŘÍSLUŠENSTVÍ Ochranné pouzdro Spona pro uspořádání kabelů 2.2 VOLITELNÉ PŘÍSLUŠENSTVÍ Náhlavní souprava Jabra Evolve 80 Ovladač (Jabra Evolve Link) Letecký adaptér 8

9 3. ZPŮSOB NOŠENÍ 3.1 LEVÁ A PRAVÁ Levá (L) a pravá (R) strana je označena uvnitř sluchátek. R L 9

10 3.2 POLOHA MIKROFONU Mikrofon doporučujeme umístit v blízkosti úst (2 cm). Mikrofon je ohebný, takže si jej můžete libovolně nastavit. 3/4" 2 cm Při poslechu hudby nebo venku lze mikrofon uložit v drážce spony přes hlavu. Otočením nahoru se mikrofon ztiší, při otočení dolů se ztlumení zruší. 3/4" 2 cm 10

11 3.3 SKLADOVÁNÍ NAPLOCHO Sluchátka lze sklopit naplocho pro snadné skladování. Před sklopením sluchátek je nutné mikrofon demontovat z drážky spony přes hlavu a otočil zpět. 11

12 4. DOBÍJENÍ BATERIE Vestavěná dobíjecí baterie napájí funkci aktivního potlačení šumu (ANC) a funkce příposlechu. Náhlavní soupravu lze stále používat k volání a poslechu hudby bez baterie. Baterie se zcela nabije asi za 3 hodiny. 4.1 DOBÍJENÍ POMOCÍ OVLADAČE Při běžném používání náhlavní soupravy připojené k ovladači se nabíjí baterie. 12

13 4.2 NABÍJENÍ POMOCÍ USB KABELU Baterie náhlavní soupravy se dobíjí, když připojena k USB kabelu. Důrazně se doporučuje používat USB kabel Jabra. Náhlavní souprava se NEDOBÍJÍ, když je připojena přímo k počítači bez USB kabelu. 13

14 5. ZPŮSOB PŘIPOJENÍ 5.1 PŘIPOJENÍ K PC (S OVLADAČEM) Náhlavní soupravu zcela zasuňte do ovladače a ten připojte k USB portu počítače. Konektor jack náhlavní soupravy MUSÍ být zcela zasunut do ovladače pro náhlavní soupravu. POZNÁMKA: Pokud se náhlavní souprava během hovoru odpojí od ovladače, hovor bude přidržen. Chcete-li pokračovat v hovoru, znovu připojte náhlavní soupravu k ovladači a ručně obnovte hovor na PC (v softwarovém telefonu). 14

15 5.2 PŘIPOJENÍ K MOBILNÍMU ZAŘÍZENÍ (BEZ OVLADAČE) Náhlavní soupravu připojte přímo ke svému mobilnímu zařízení. Během připojení přímo k mobilnímu zařízení se nebude nabíjet baterie náhlavní soupravy. POZNÁMKA: Při připojení přímo k mobilnímu zařízení bude celková kvalita hovoru (pro vás i posluchače) nižší než při připojení k PC/ tabletu pomocí ovladače (Jabra Evolve Link). 15

16 6. ZPŮSOB POUŽITÍ Ztlumení Tlačítko Busylight Hlasitost, snížení Hlasitost, zvýšení Indikátor činnosti (Busylight) Přijetí/ukončení hovoru Indikátor činnosti (Busylight) Indikátor činnosti (Busylight) Tlačítko příposlechu Přepínač ANC (Aktivní potlačení šumu) 16

17 6.1 HOVORY FUNKCE Přijetí/ukončení hovoru ÚKON Klepněte na tlačítko Přijmout/ukončit Odmítnutí volání Poklepejte na tlačítko Přijmout/ukončit Nastavení hlasitosti Klepněte na tlačítko Hlasitost, zvýšení nebo Hlasitost, snížení Indikátor činnosti svítí/nesvítí Klepněte na tlačítko Busylight Ztlumit/zrušit ztlumení mikrofonu FUNKCE Aktivní potlačení šumu zap/vyp Zapnutí/vypnutí příposlechu Klepněte na tlačítko Ztlumit nebo vytočte mikrofonu nahoru (ztlumení) nebo dolů (zrušení ztlumení) ÚKON Vliv okolních rušivých faktorů se redukuje aktivním potlačením okolního šumu. Tato funkce se ovládá posunutím přepínače ANC (Aktivní potlačení šumu) do polohy ANC ON/ANC OFF (ANC ZAP/VYP) Příposlech umožňuje proniknutí okolního zvuku do náhlavní soupravy. Klepněte na tlačítko Příposlech (ANC musí být zapnuto) 17

18 6.2 VYŘIZOVÁNÍ VÍCE HOVORŮ Náhlavní souprava dokáže přijmout a zpracovat více hovorů současně. FUNKCE Ukončete aktuální hovor a přijměte příchozí hovor ÚKON Klepněte na tlačítko Přijmout/ukončit Přepínání mezi odloženým a aktivním hovorem Stiskněte a (2 sekundy) přidržte tlačítko Přijmout/ ukončit Odložte aktuální hovor a přijměte příchozí hovor Stiskněte a (2 sekundy) přidržte tlačítko Přijmout/ ukončit Odmítnutí příchozího hovoru během hovoru Poklepejte na tlačítko Přijmout/ukončit 18

19 6.3 SVĚTELNÝ INDIKÁTOR BUSYLIGHT Indikátory činnosti (busylight) na náhlavní soupravě a ovladači dávají ostatním vědět, když jste zaneprázdněni nebo právě telefonujete. Indikátor činnosti lze manuálně zapnout/vypnout klepnutím na tlačítko Busylight na ovladači. 19

20 6.4 AKTIVNÍ POTLAČENÍ ŠUMU (ANC) Náhlavní souprava využívá funkci aktivního potlačení šumu (ANC) s cílem snížit okolní rušivé vlivy na minimum, což umožní plně se soustředit na práci nebo volání. Kromě toho se při zapnuté funkci ANC posiluje také kvalita zvuku. Funkce ANC je napájena vestavěnou dobíjecí baterií. Baterie dokáže ANC napájet po dobu až 24 hodin bez připojení k ovladači. Tato funkce se ovládá posunutím přepínače ANC (Aktivní potlačení šumu) do polohy ANC ON/ANC OFF (ANC ZAP/VYP). OFF ON 20

21 6.5 PŘÍPOSLECH Funkce příposlechu umožňuje poslouchat okolí bez nutnosti sejmout náhlavní soupravu. Vaše hudba a hovory se ztlumí (nikoliv pozastaví), mikrofon však zůstane zapnutý. Funkce příposlechu je napájena vestavěnou dobíjecí baterií. Možnost příposlechu okolí se zapíná a vypíná klepnutím na tlačítko Příposlech na pravém sluchátku. Aby bylo možné využívat odposlech okolí, přepínač aktivního potlačení šumu musí být nastaven v poloze ANC ON (ANC ZAP). 21

22 6.6 PŘEPOJENÍ HOVORU Z POČÍTAČE DO MOBILNÍHO ZAŘÍZENÍ Aktivní hovor lze přepojit z počítače do mobilního zařízení a pokračovat pomocí náhlavní soupravy. 1. Přepojení hovoru z počítače do mobilního zařízení pomocí podporovaného softwarového telefonu. 2. Odpojte náhlavní soupravu od ovladače. 3. Náhlavní soupravu připojte přímo ke svému mobilnímu zařízení a manuálně pokračujte v hovoru. 22

23 7. PODPORA 7.1 ČASTÉ DOTAZY Všechny časté dotazy naleznete na Jabra.com/ evolve PÉČE O NÁHLAVNÍ SOUPRAVU Náhlavní soupravu po vypnutí vždy bezpečně uschovejte. Vyvarujte se skladování při extrémních teplotách (nad 25 C nebo pod -20 C). Může to zkrátit životnost baterie a ovlivnit funkčnost náhlavní soupravy. 23

24 8. TECHNICKÉ ÚDAJE NÁHLAVNÍ SOUPRAVA Hmotnost náhlavní soupravy: SPECIFIKACE 324 g Hmotnost ovladače: Rozměry náhlavní soupravy: Rozměry ovladače: Mikrofony: Reproduktor: Maximální vstupní napětí reproduktoru: Frekvenční rozsah reproduktoru: Délka kabelu: Snížení hlučnosti: Čas ANC: 57 g 190 mm x 190 mm 55 mm x 55 mm Mikrofon s redukcí šumu 40mm reproduktory Dynamic PureSound (Hi-fi) 30 mw 20 hz - 20 khz Od ovladače k PC: 90 mm Od náhlavní soupravy k 3,5mm konektoru jack: 1,2 m Až 98% redukce pomocí hybridního aktivního potlačení šumu Až 24 hodin Provozní teplota: -10 C až 55 C Teplota uskladnění: -20 C až 25 C 24

25 REV A 25
