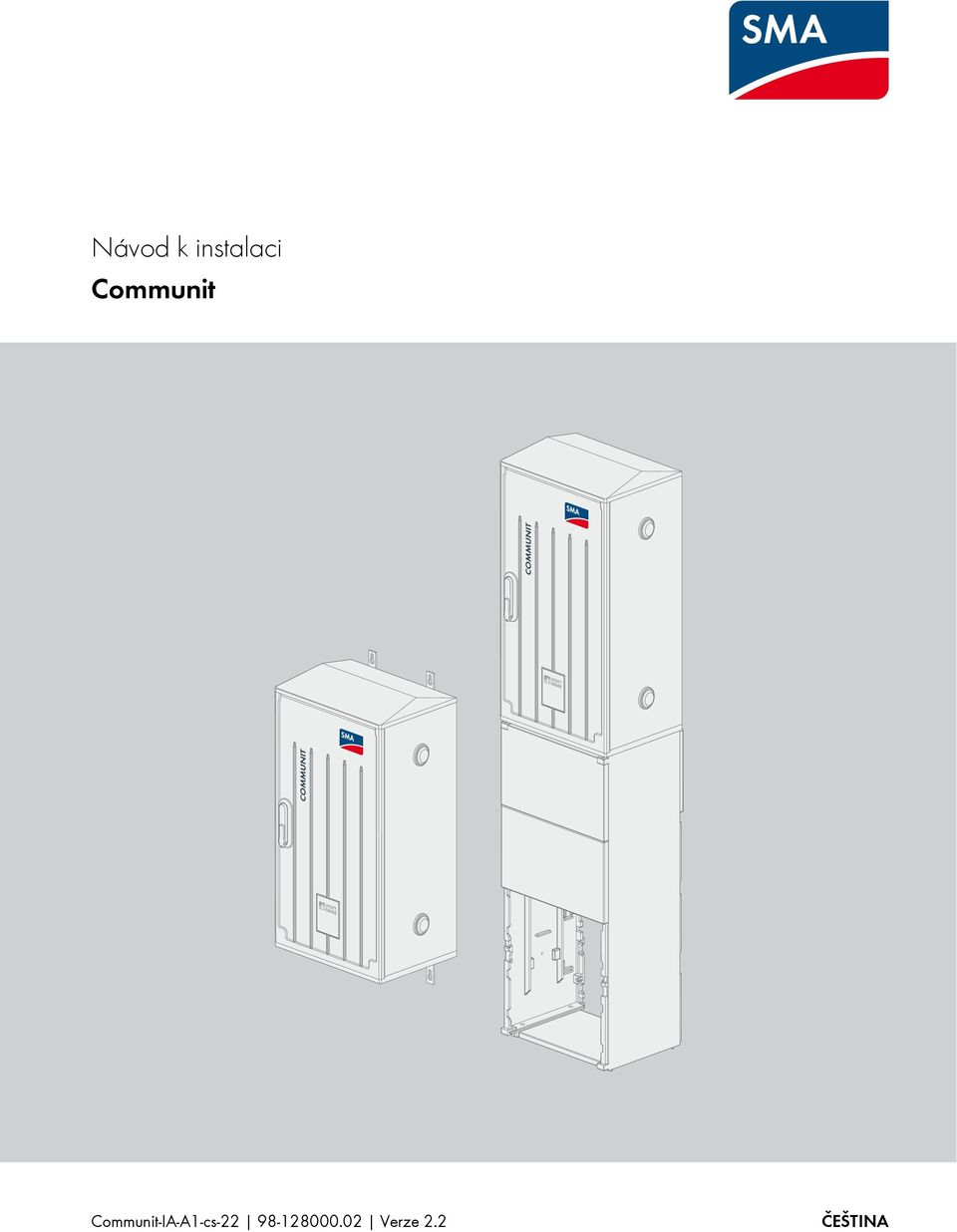

1 Návod k instalaci Communit Communit-IA-A1-cs Verze 2.2 ČEŠTINA

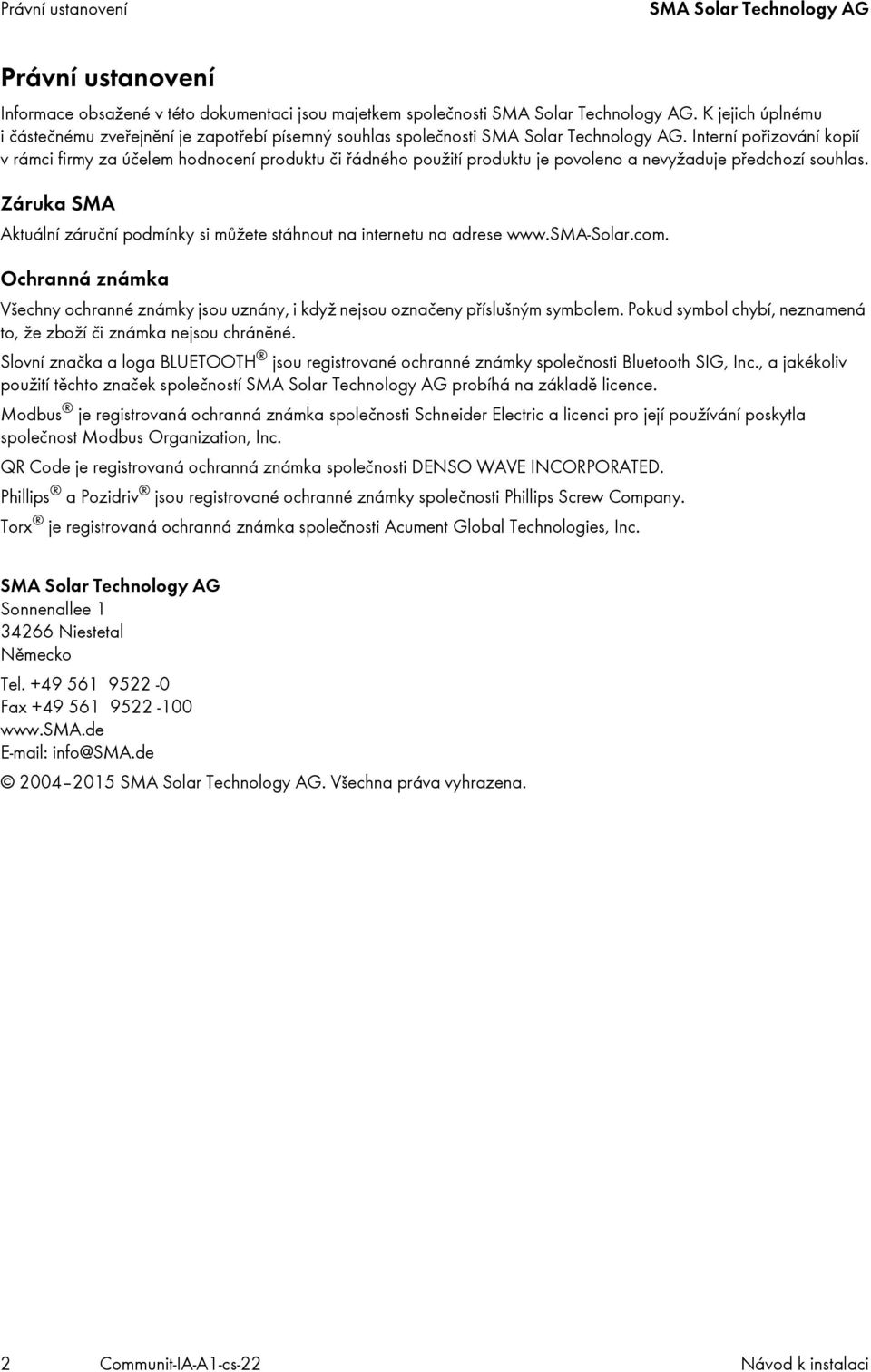

2 Právní ustanovení SMA Solar Technology AG Právní ustanovení Informace obsažené v této dokumentaci jsou majetkem společnosti SMA Solar Technology AG. K jejich úplnému i částečnému zveřejnění je zapotřebí písemný souhlas společnosti SMA Solar Technology AG. Interní pořizování kopií v rámci firmy za účelem hodnocení produktu či řádného použití produktu je povoleno a nevyžaduje předchozí souhlas. Záruka SMA Aktuální záruční podmínky si můžete stáhnout na internetu na adrese Ochranná známka Všechny ochranné známky jsou uznány, i když nejsou označeny příslušným symbolem. Pokud symbol chybí, neznamená to, že zboží či známka nejsou chráněné. Slovní značka a loga BLUETOOTH jsou registrované ochranné známky společnosti Bluetooth SIG, Inc., a jakékoliv použití těchto značek společností SMA Solar Technology AG probíhá na základě licence. Modbus je registrovaná ochranná známka společnosti Schneider Electric a licenci pro její používání poskytla společnost Modbus Organization, Inc. QR Code je registrovaná ochranná známka společnosti DENSO WAVE INCORPORATED. Phillips a Pozidriv jsou registrované ochranné známky společnosti Phillips Screw Company. Torx je registrovaná ochranná známka společnosti Acument Global Technologies, Inc. SMA Solar Technology AG Sonnenallee Niestetal Německo Tel Fax info@sma.de SMA Solar Technology AG. Všechna práva vyhrazena. 2 Communit-IA-A1-cs-22 Návod k instalaci

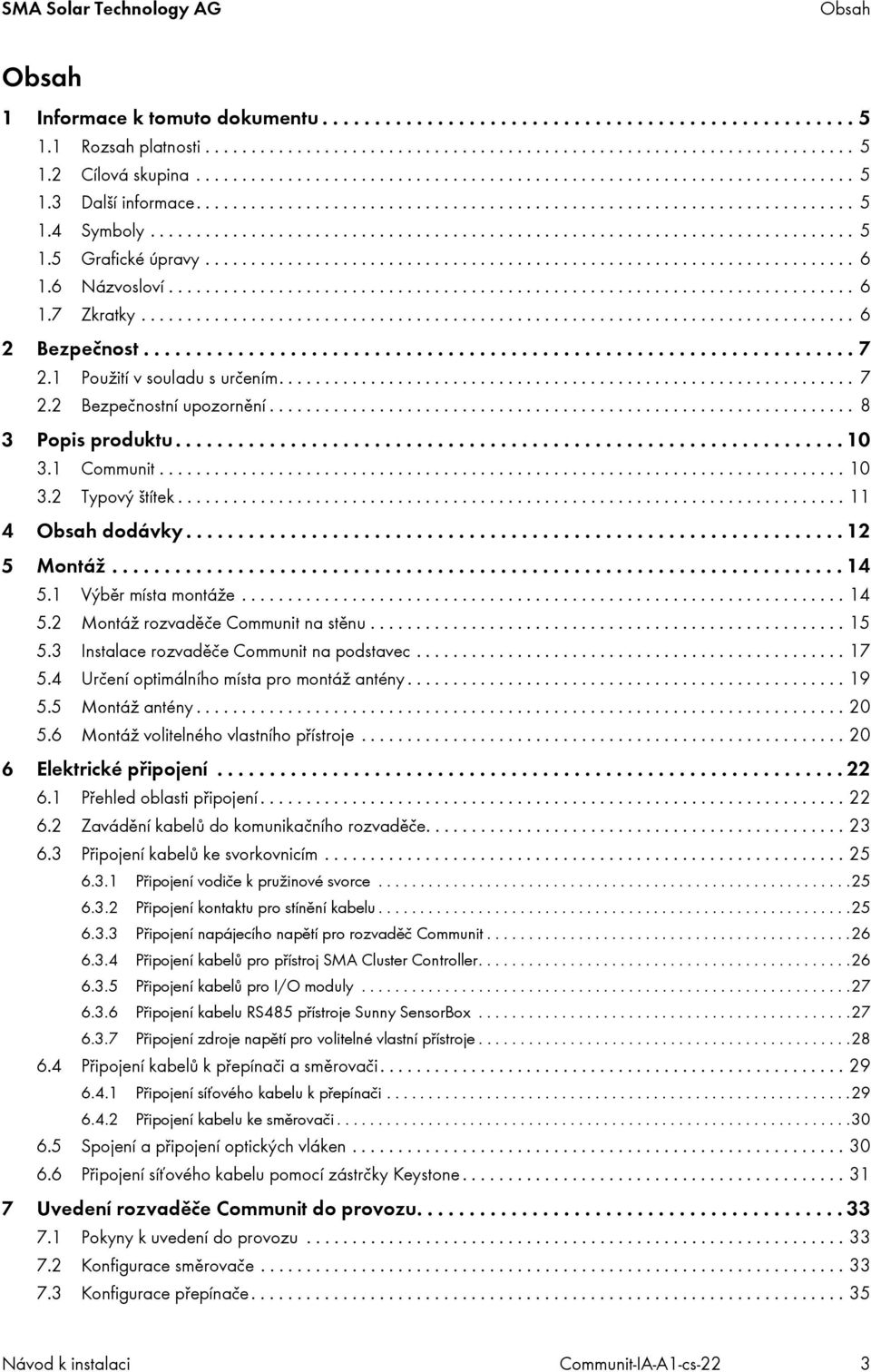

3 SMA Solar Technology AG Obsah Obsah 1 Informace k tomuto dokumentu Rozsah platnosti Cílová skupina Další informace Symboly Grafické úpravy Názvosloví Zkratky Bezpečnost Použití v souladu s určením Bezpečnostní upozornění Popis produktu Communit Typový štítek Obsah dodávky Montáž Výběr místa montáže Montáž rozvaděče Communit na stěnu Instalace rozvaděče Communit na podstavec Určení optimálního místa pro montáž antény Montáž antény Montáž volitelného vlastního přístroje Elektrické připojení Přehled oblasti připojení Zavádění kabelů do komunikačního rozvaděče Připojení kabelů ke svorkovnicím Připojení vodiče k pružinové svorce Připojení kontaktu pro stínění kabelu Připojení napájecího napětí pro rozvaděč Communit Připojení kabelů pro přístroj SMA Cluster Controller Připojení kabelů pro I/O moduly Připojení kabelu RS485 přístroje Sunny SensorBox Připojení zdroje napětí pro volitelné vlastní přístroje Připojení kabelů k přepínači a směrovači Připojení síťového kabelu k přepínači Připojení kabelu ke směrovači Spojení a připojení optických vláken Připojení síťového kabelu pomocí zástrčky Keystone Uvedení rozvaděče Communit do provozu Pokyny k uvedení do provozu Konfigurace směrovače Konfigurace přepínače Návod k instalaci Communit-IA-A1-cs-22 3

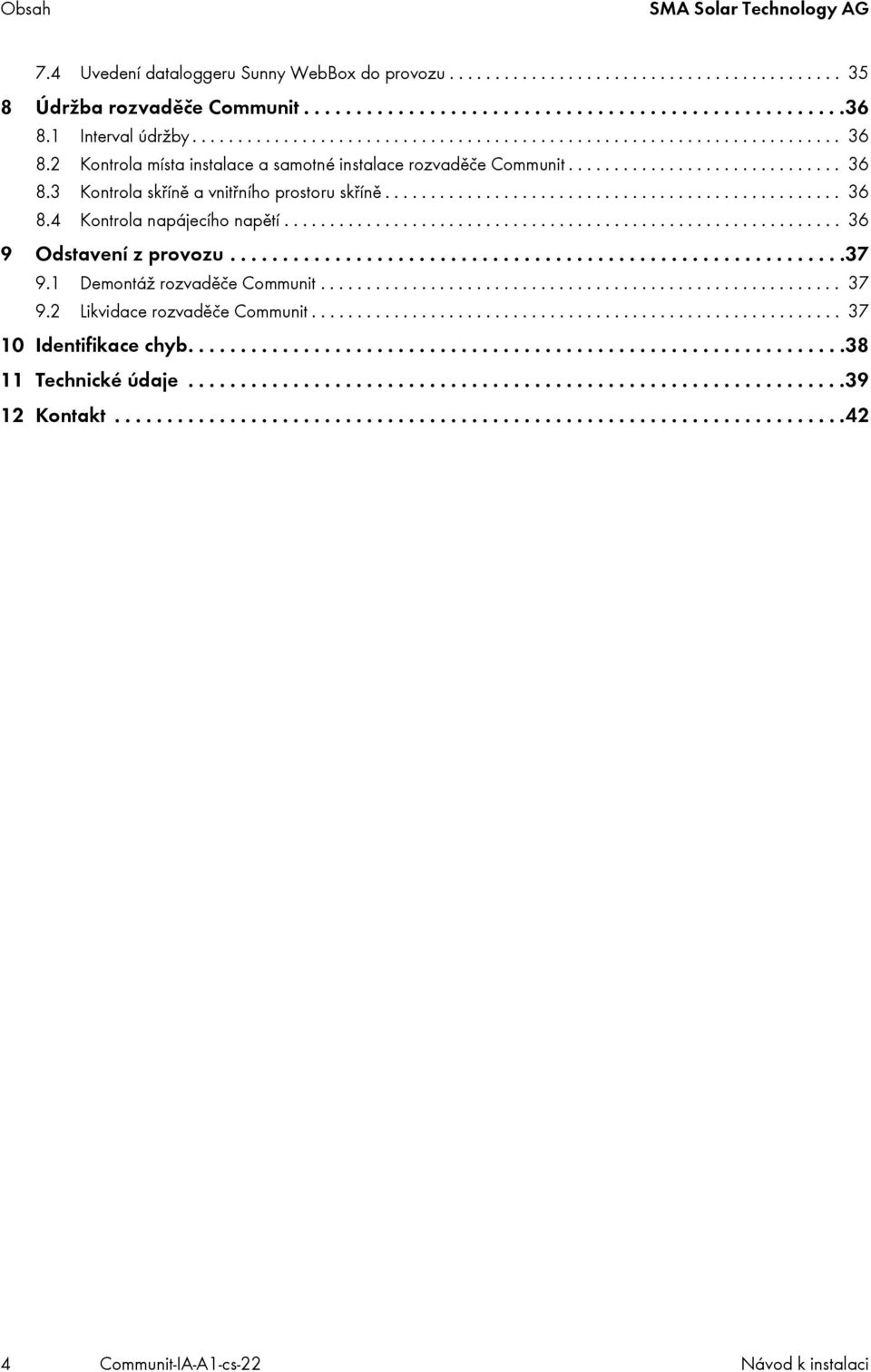

4 Obsah SMA Solar Technology AG 7.4 Uvedení dataloggeru Sunny WebBox do provozu Údržba rozvaděče Communit Interval údržby Kontrola místa instalace a samotné instalace rozvaděče Communit Kontrola skříně a vnitřního prostoru skříně Kontrola napájecího napětí Odstavení z provozu Demontáž rozvaděče Communit Likvidace rozvaděče Communit Identifikace chyb Technické údaje Kontakt Communit-IA-A1-cs-22 Návod k instalaci

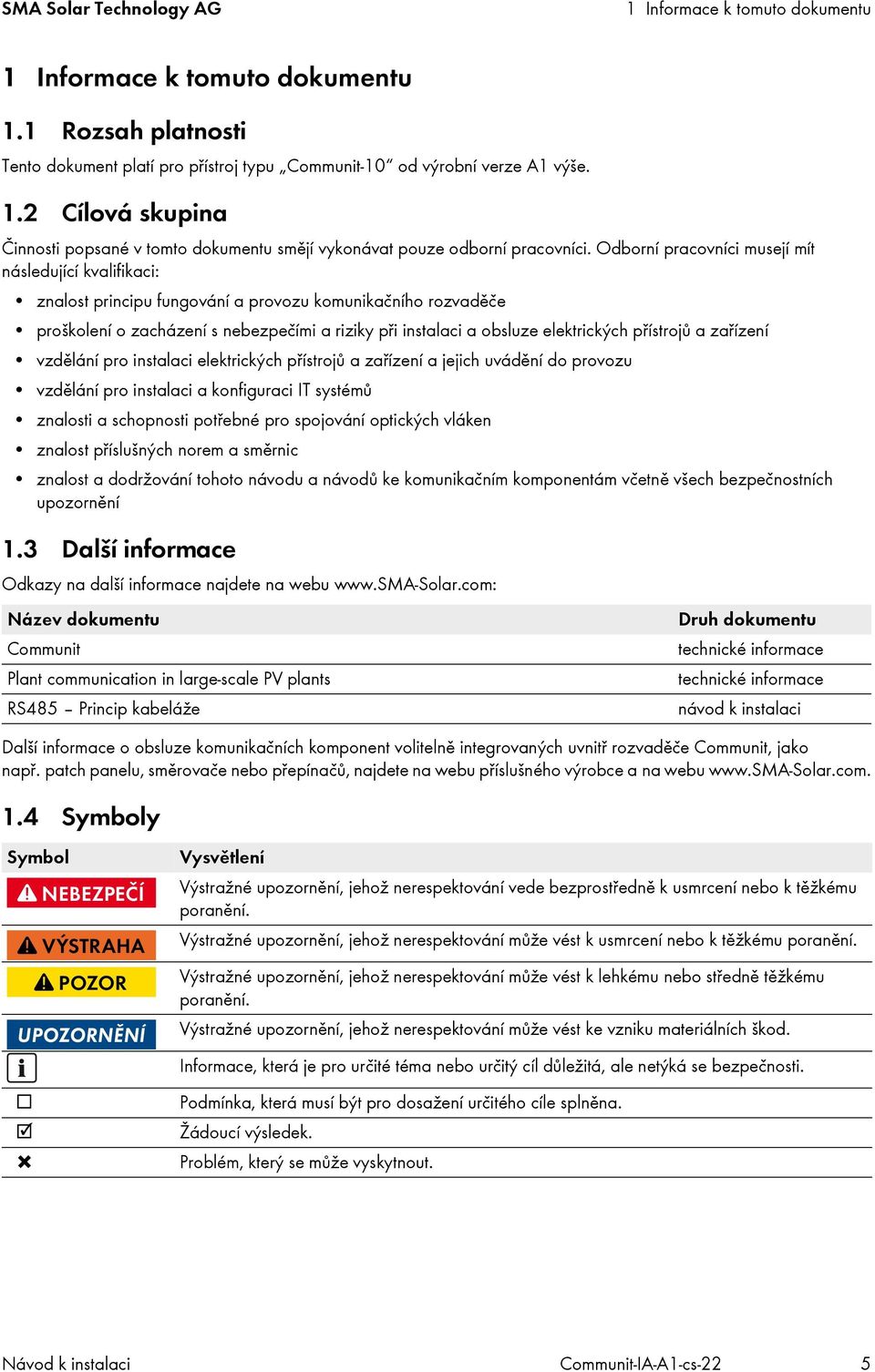

5 SMA Solar Technology AG 1 Informace k tomuto dokumentu 1 Informace k tomuto dokumentu 1.1 Rozsah platnosti Tento dokument platí pro přístroj typu Communit-10 od výrobní verze A1 výše. 1.2 Cílová skupina Činnosti popsané v tomto dokumentu smějí vykonávat pouze odborní pracovníci. Odborní pracovníci musejí mít následující kvalifikaci: znalost principu fungování a provozu komunikačního rozvaděče proškolení o zacházení s nebezpečími a riziky při instalaci a obsluze elektrických přístrojů a zařízení vzdělání pro instalaci elektrických přístrojů a zařízení a jejich uvádění do provozu vzdělání pro instalaci a konfiguraci IT systémů znalosti a schopnosti potřebné pro spojování optických vláken znalost příslušných norem a směrnic znalost a dodržování tohoto návodu a návodů ke komunikačním komponentám včetně všech bezpečnostních upozornění 1.3 Další informace Odkazy na další informace najdete na webu Název dokumentu Communit Plant communication in large-scale PV plants RS485 Princip kabeláže Druh dokumentu technické informace technické informace návod k instalaci Další informace o obsluze komunikačních komponent volitelně integrovaných uvnitř rozvaděče Communit, jako např. patch panelu, směrovače nebo přepínačů, najdete na webu příslušného výrobce a na webu Symboly Symbol Vysvětlení Výstražné upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění. Výstražné upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění. Výstražné upozornění, jehož nerespektování může vést ke vzniku materiálních škod. Informace, která je pro určité téma nebo určitý cíl důležitá, ale netýká se bezpečnosti. Podmínka, která musí být pro dosažení určitého cíle splněna. Žádoucí výsledek. Problém, který se může vyskytnout. Návod k instalaci Communit-IA-A1-cs-22 5

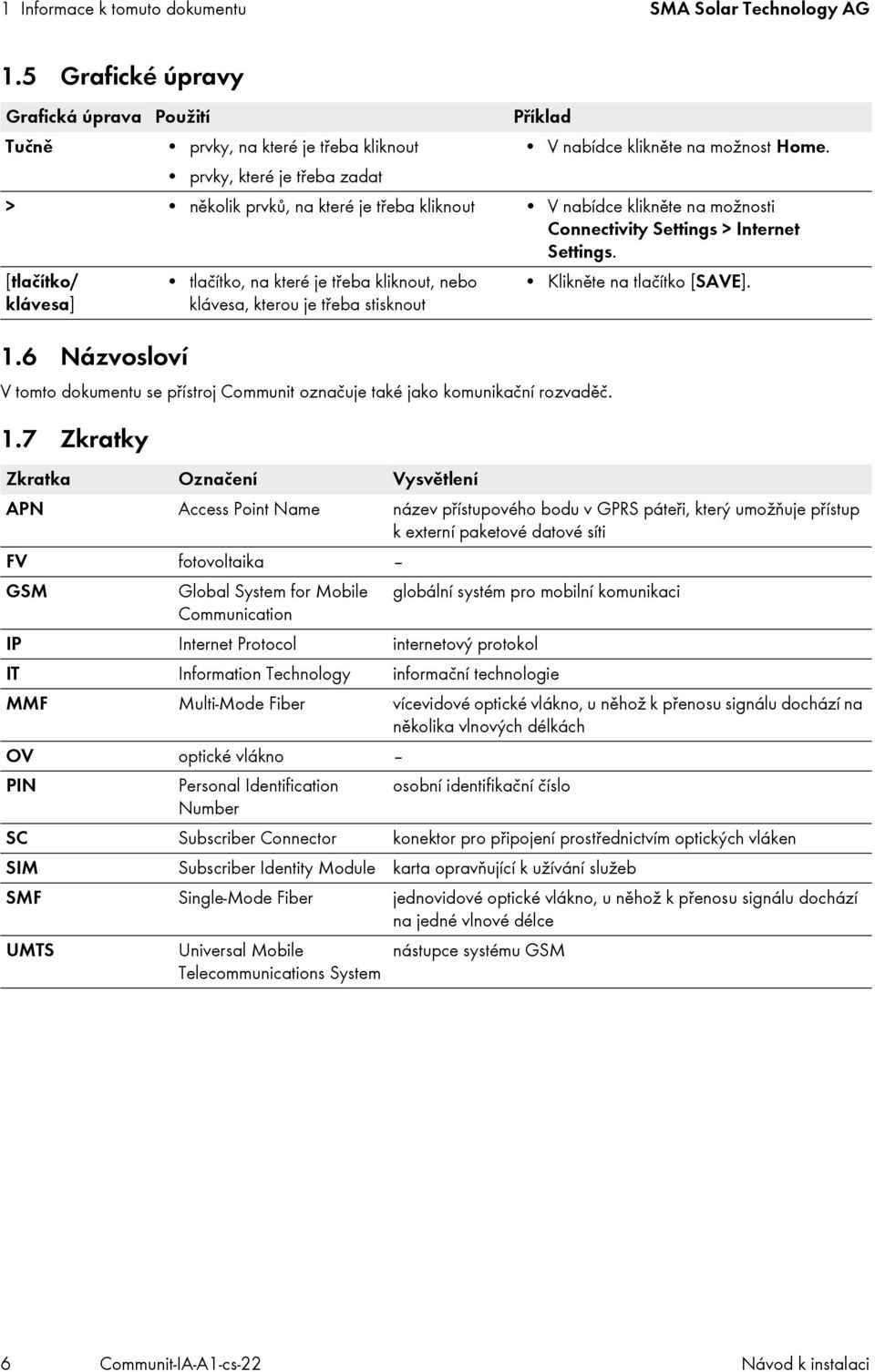

6 1 Informace k tomuto dokumentu SMA Solar Technology AG 1.5 Grafické úpravy Grafická úprava Použití Tučně prvky, na které je třeba kliknout prvky, které je třeba zadat 1.6 Názvosloví V tomto dokumentu se přístroj Communit označuje také jako komunikační rozvaděč. 1.7 Zkratky Příklad V nabídce klikněte na možnost Home. > několik prvků, na které je třeba kliknout V nabídce klikněte na možnosti Connectivity Settings > Internet Settings. [tlačítko/ klávesa] tlačítko, na které je třeba kliknout, nebo klávesa, kterou je třeba stisknout Klikněte na tlačítko [SAVE]. Zkratka Označení Vysvětlení APN Access Point Name název přístupového bodu v GPRS páteři, který umožňuje přístup k externí paketové datové síti FV fotovoltaika GSM Global System for Mobile globální systém pro mobilní komunikaci Communication IP Internet Protocol internetový protokol IT Information Technology informační technologie MMF Multi-Mode Fiber vícevidové optické vlákno, u něhož k přenosu signálu dochází na několika vlnových délkách OV optické vlákno PIN Personal Identification osobní identifikační číslo Number SC Subscriber Connector konektor pro připojení prostřednictvím optických vláken SIM Subscriber Identity Module karta opravňující k užívání služeb SMF Single-Mode Fiber jednovidové optické vlákno, u něhož k přenosu signálu dochází na jedné vlnové délce UMTS Universal Mobile Telecommunications System nástupce systému GSM 6 Communit-IA-A1-cs-22 Návod k instalaci

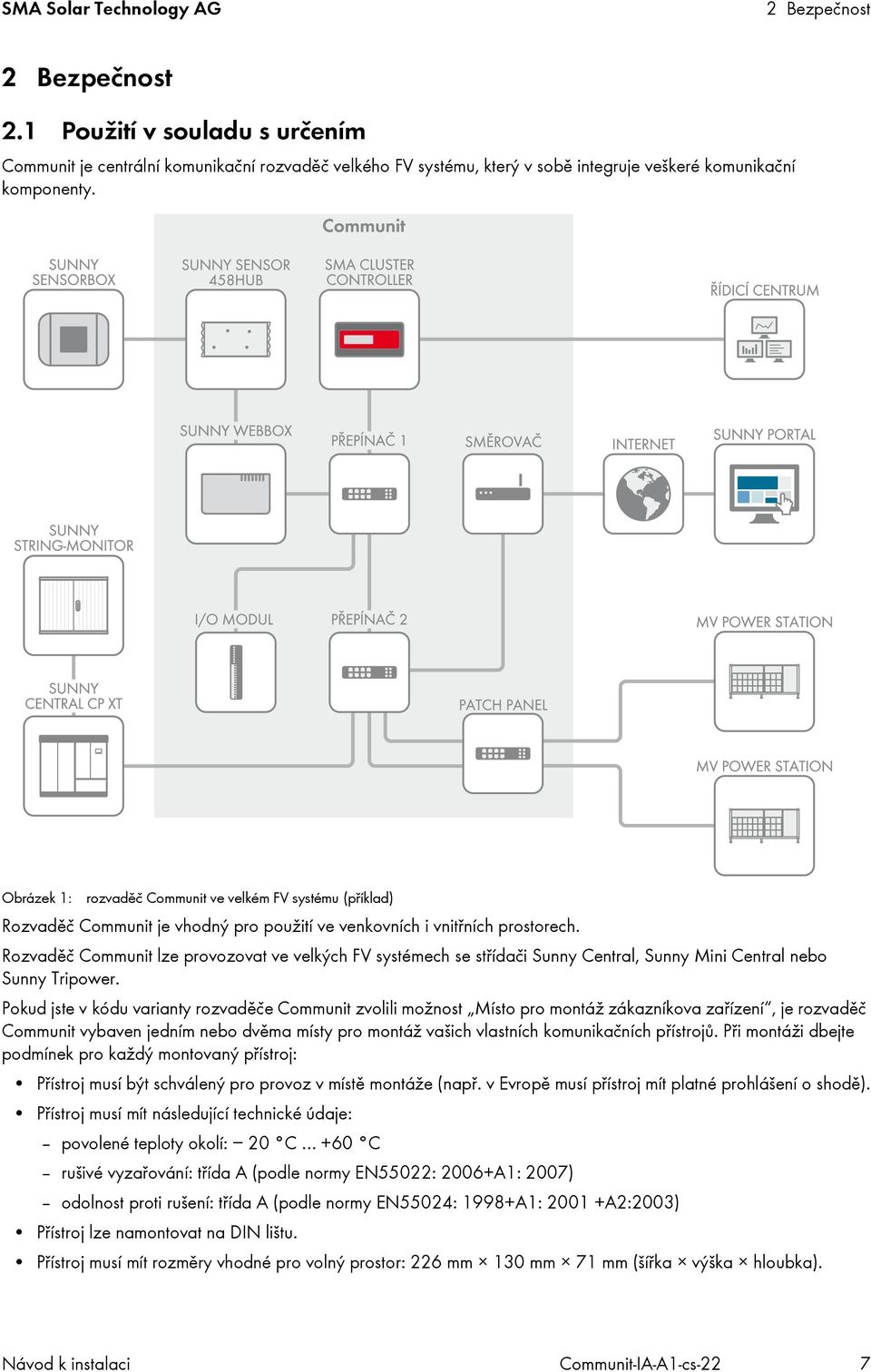

7 SMA Solar Technology AG 2 Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Communit je centrální komunikační rozvaděč velkého FV systému, který v sobě integruje veškeré komunikační komponenty. Obrázek 1: rozvaděč Communit ve velkém FV systému (příklad) Rozvaděč Communit je vhodný pro použití ve venkovních i vnitřních prostorech. Rozvaděč Communit lze provozovat ve velkých FV systémech se střídači Sunny Central, Sunny Mini Central nebo Sunny Tripower. Pokud jste v kódu varianty rozvaděče Communit zvolili možnost Místo pro montáž zákazníkova zařízení, je rozvaděč Communit vybaven jedním nebo dvěma místy pro montáž vašich vlastních komunikačních přístrojů. Při montáži dbejte podmínek pro každý montovaný přístroj: Přístroj musí být schválený pro provoz v místě montáže (např. v Evropě musí přístroj mít platné prohlášení o shodě). Přístroj musí mít následující technické údaje: povolené teploty okolí: 20 C +60 C rušivé vyzařování: třída A (podle normy EN55022: 2006+A1: 2007) odolnost proti rušení: třída A (podle normy EN55024: 1998+A1: A2:2003) Přístroj lze namontovat na DIN lištu. Přístroj musí mít rozměry vhodné pro volný prostor: 226 mm 130 mm 71 mm (šířka výška hloubka). Návod k instalaci Communit-IA-A1-cs-22 7

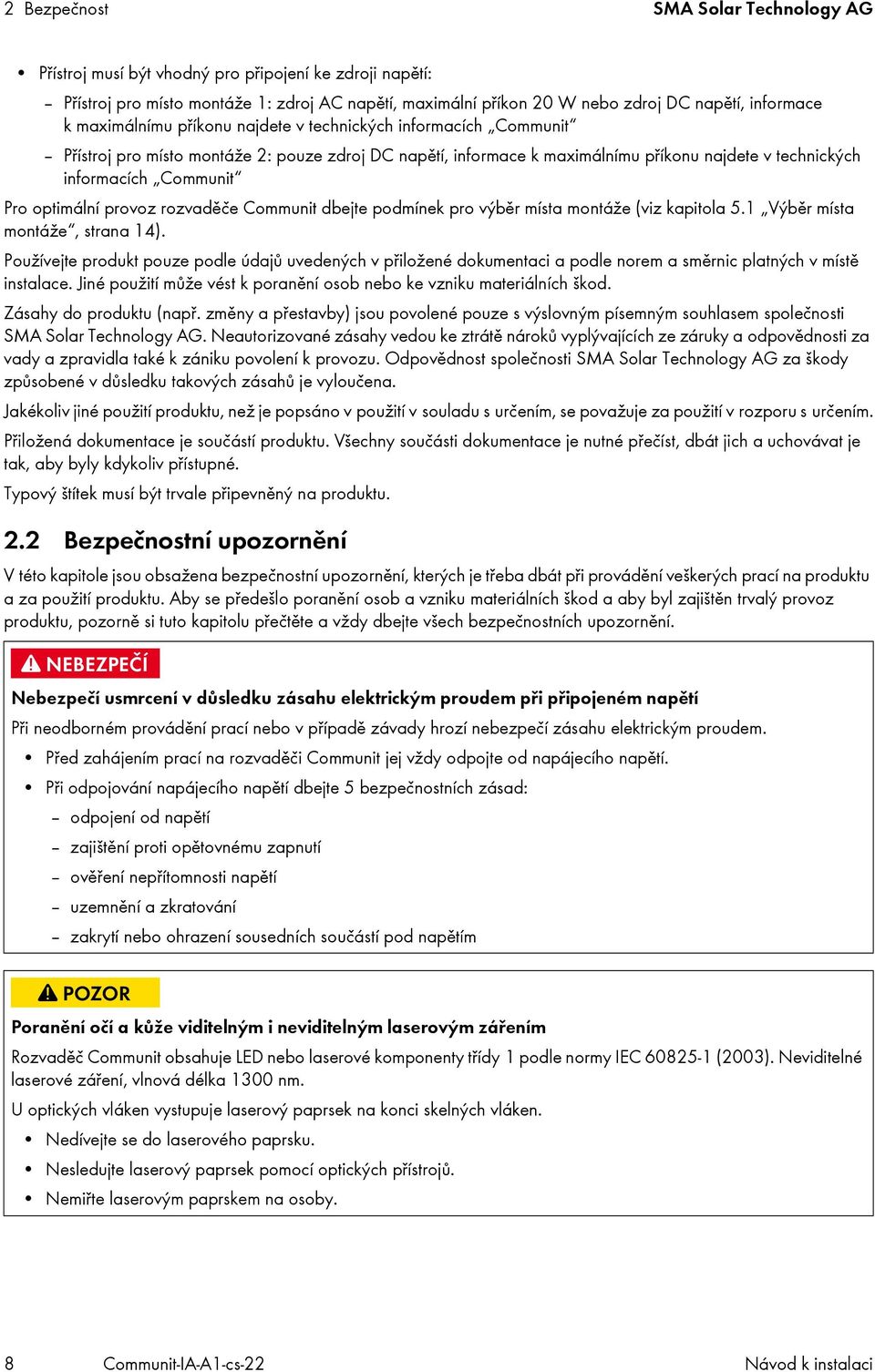

8 2 Bezpečnost SMA Solar Technology AG Přístroj musí být vhodný pro připojení ke zdroji napětí: Přístroj pro místo montáže 1: zdroj AC napětí, maximální příkon 20 W nebo zdroj DC napětí, informace k maximálnímu příkonu najdete v technických informacích Communit Přístroj pro místo montáže 2: pouze zdroj DC napětí, informace k maximálnímu příkonu najdete v technických informacích Communit Pro optimální provoz rozvaděče Communit dbejte podmínek pro výběr místa montáže (viz kapitola 5.1 Výběr místa montáže, strana 14). Používejte produkt pouze podle údajů uvedených v přiložené dokumentaci a podle norem a směrnic platných v místě instalace. Jiné použití může vést k poranění osob nebo ke vzniku materiálních škod. Zásahy do produktu (např. změny a přestavby) jsou povolené pouze s výslovným písemným souhlasem společnosti SMA Solar Technology AG. Neautorizované zásahy vedou ke ztrátě nároků vyplývajících ze záruky a odpovědnosti za vady a zpravidla také k zániku povolení k provozu. Odpovědnost společnosti SMA Solar Technology AG za škody způsobené v důsledku takových zásahů je vyloučena. Jakékoliv jiné použití produktu, než je popsáno v použití v souladu s určením, se považuje za použití v rozporu s určením. Přiložená dokumentace je součástí produktu. Všechny součásti dokumentace je nutné přečíst, dbát jich a uchovávat je tak, aby byly kdykoliv přístupné. Typový štítek musí být trvale připevněný na produktu. 2.2 Bezpečnostní upozornění V této kapitole jsou obsažena bezpečnostní upozornění, kterých je třeba dbát při provádění veškerých prací na produktu a za použití produktu. Aby se předešlo poranění osob a vzniku materiálních škod a aby byl zajištěn trvalý provoz produktu, pozorně si tuto kapitolu přečtěte a vždy dbejte všech bezpečnostních upozornění. Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při připojeném napětí Při neodborném provádění prací nebo v případě závady hrozí nebezpečí zásahu elektrickým proudem. Před zahájením prací na rozvaděči Communit jej vždy odpojte od napájecího napětí. Při odpojování napájecího napětí dbejte 5 bezpečnostních zásad: odpojení od napětí zajištění proti opětovnému zapnutí ověření nepřítomnosti napětí uzemnění a zkratování zakrytí nebo ohrazení sousedních součástí pod napětím Poranění očí a kůže viditelným i neviditelným laserovým zářením Rozvaděč Communit obsahuje LED nebo laserové komponenty třídy 1 podle normy IEC (2003). Neviditelné laserové záření, vlnová délka 1300 nm. U optických vláken vystupuje laserový paprsek na konci skelných vláken. Nedívejte se do laserového paprsku. Nesledujte laserový paprsek pomocí optických přístrojů. Nemiřte laserovým paprskem na osoby. 8 Communit-IA-A1-cs-22 Návod k instalaci

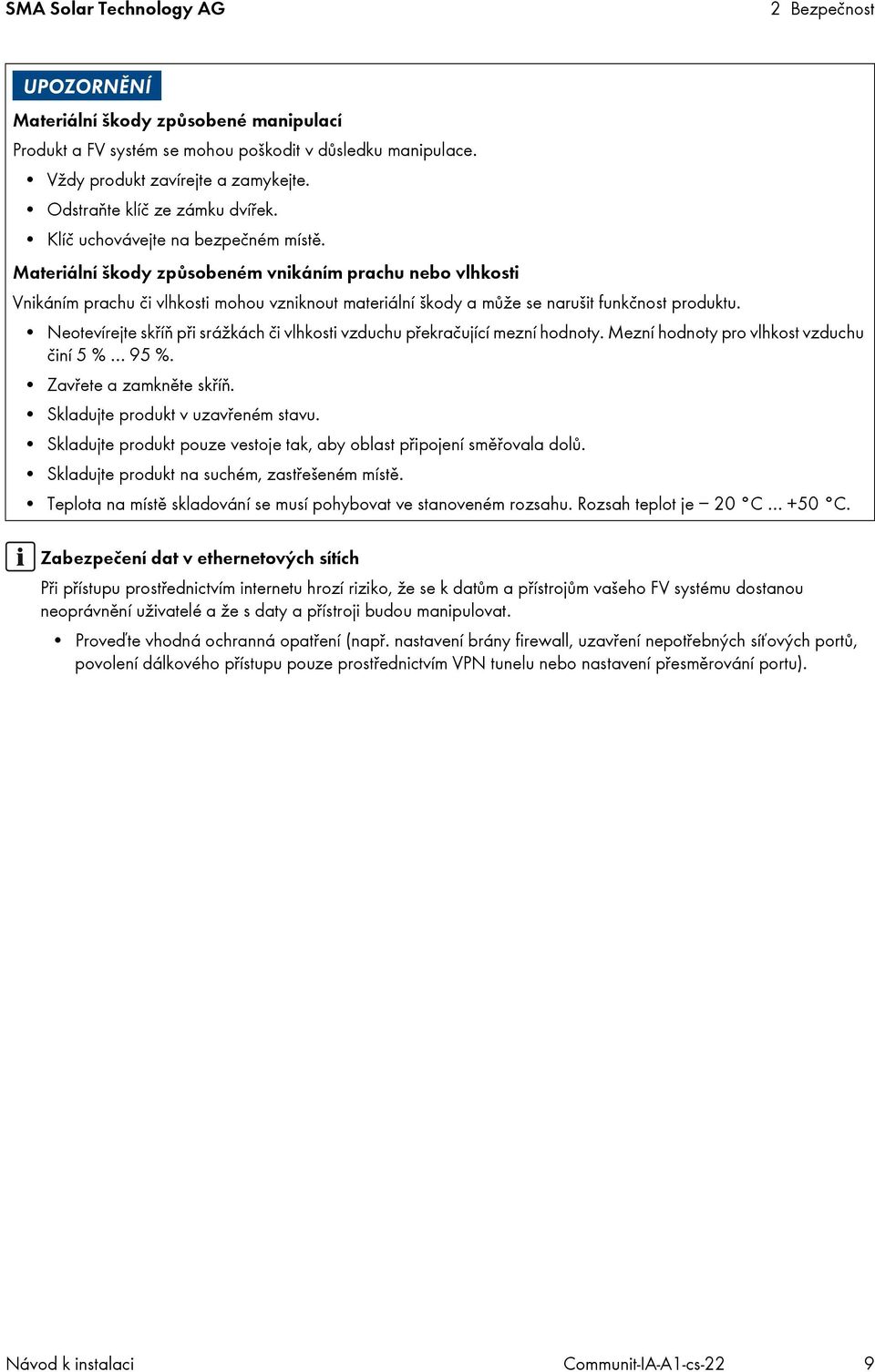

9 SMA Solar Technology AG 2 Bezpečnost Materiální škody způsobené manipulací Produkt a FV systém se mohou poškodit v důsledku manipulace. Vždy produkt zavírejte a zamykejte. Odstraňte klíč ze zámku dvířek. Klíč uchovávejte na bezpečném místě. Materiální škody způsobeném vnikáním prachu nebo vlhkosti Vnikáním prachu či vlhkosti mohou vzniknout materiální škody a může se narušit funkčnost produktu. Neotevírejte skříň při srážkách či vlhkosti vzduchu překračující mezní hodnoty. Mezní hodnoty pro vlhkost vzduchu činí 5 % 95 %. Zavřete a zamkněte skříň. Skladujte produkt v uzavřeném stavu. Skladujte produkt pouze vestoje tak, aby oblast připojení směřovala dolů. Skladujte produkt na suchém, zastřešeném místě. Teplota na místě skladování se musí pohybovat ve stanoveném rozsahu. Rozsah teplot je 20 C +50 C. Zabezpečení dat v ethernetových sítích Při přístupu prostřednictvím internetu hrozí riziko, že se k datům a přístrojům vašeho FV systému dostanou neoprávnění uživatelé a že s daty a přístroji budou manipulovat. Proveďte vhodná ochranná opatření (např. nastavení brány firewall, uzavření nepotřebných síťových portů, povolení dálkového přístupu pouze prostřednictvím VPN tunelu nebo nastavení přesměrování portu). Návod k instalaci Communit-IA-A1-cs-22 9

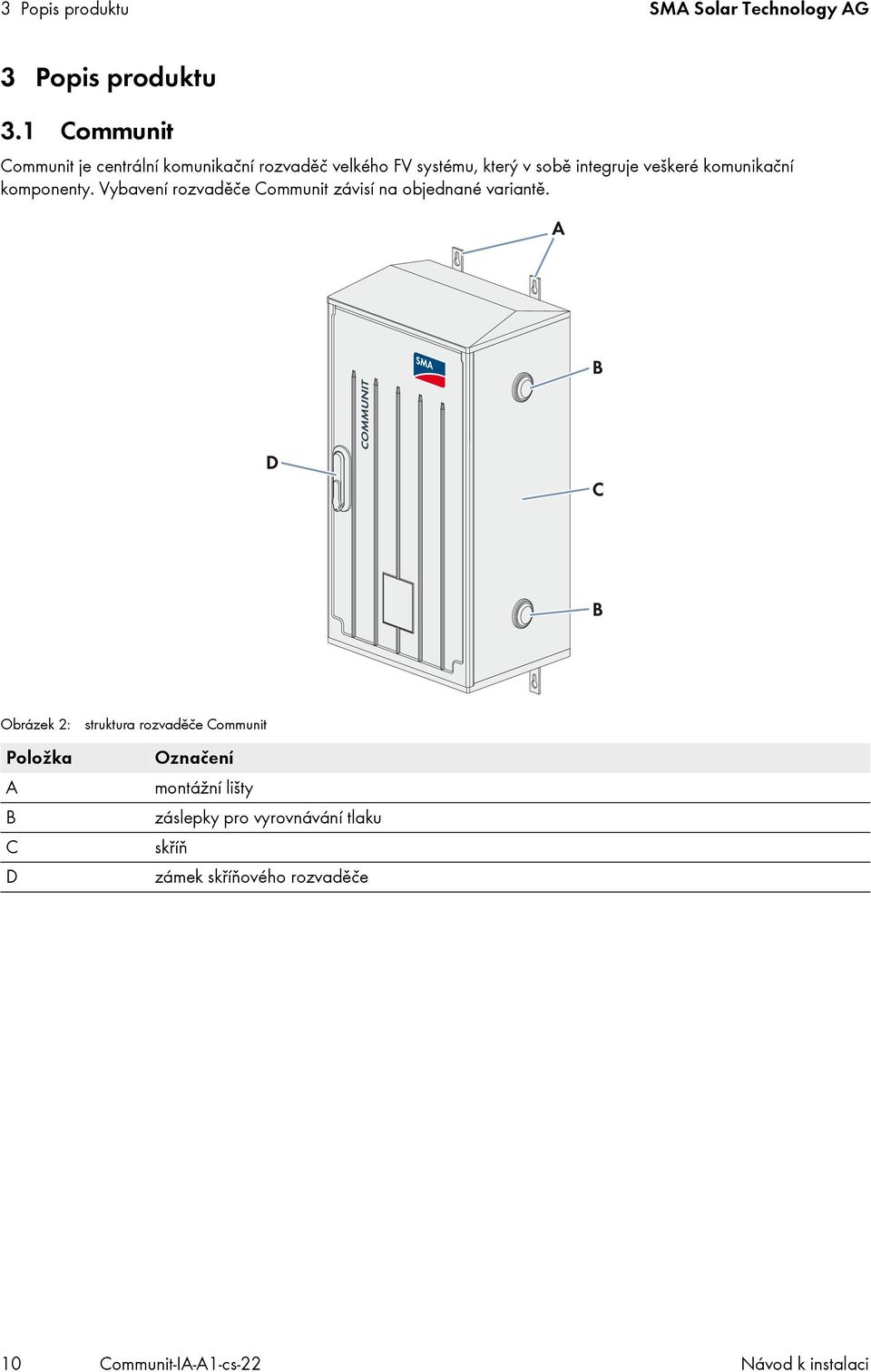

10 3 Popis produktu SMA Solar Technology AG 3 Popis produktu 3.1 Communit Communit je centrální komunikační rozvaděč velkého FV systému, který v sobě integruje veškeré komunikační komponenty. Vybavení rozvaděče Communit závisí na objednané variantě. Obrázek 2: Položka A B C D struktura rozvaděče Communit Označení montážní lišty záslepky pro vyrovnávání tlaku skříň zámek skříňového rozvaděče 10 Communit-IA-A1-cs-22 Návod k instalaci

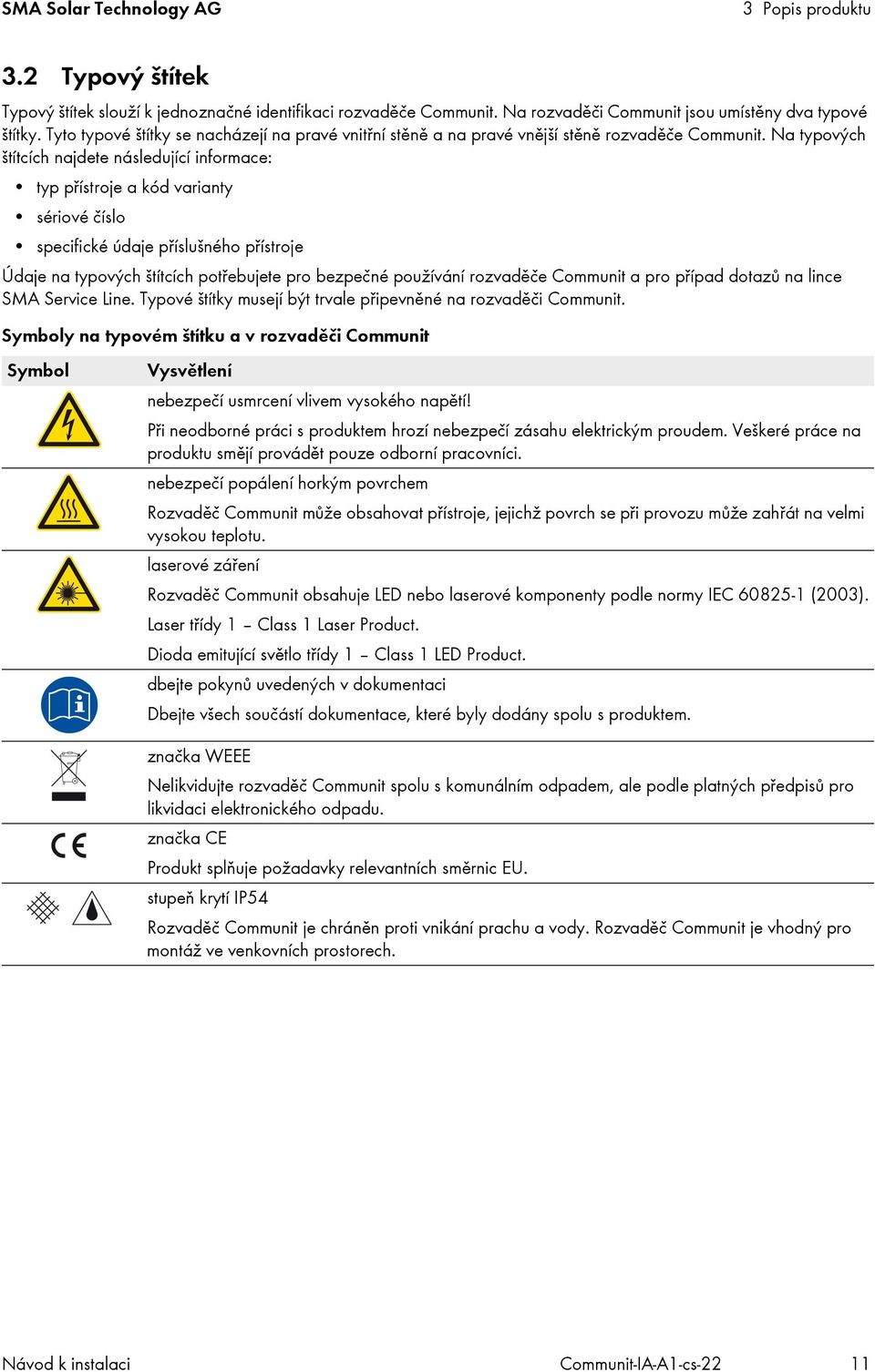

11 SMA Solar Technology AG 3 Popis produktu 3.2 Typový štítek Typový štítek slouží k jednoznačné identifikaci rozvaděče Communit. Na rozvaděči Communit jsou umístěny dva typové štítky. Tyto typové štítky se nacházejí na pravé vnitřní stěně a na pravé vnější stěně rozvaděče Communit. Na typových štítcích najdete následující informace: typ přístroje a kód varianty sériové číslo specifické údaje příslušného přístroje Údaje na typových štítcích potřebujete pro bezpečné používání rozvaděče Communit a pro případ dotazů na lince SMA Service Line. Typové štítky musejí být trvale připevněné na rozvaděči Communit. Symboly na typovém štítku a v rozvaděči Communit Symbol Vysvětlení nebezpečí usmrcení vlivem vysokého napětí! Při neodborné práci s produktem hrozí nebezpečí zásahu elektrickým proudem. Veškeré práce na produktu smějí provádět pouze odborní pracovníci. nebezpečí popálení horkým povrchem Rozvaděč Communit může obsahovat přístroje, jejichž povrch se při provozu může zahřát na velmi vysokou teplotu. laserové záření Rozvaděč Communit obsahuje LED nebo laserové komponenty podle normy IEC (2003). Laser třídy 1 Class 1 Laser Product. Dioda emitující světlo třídy 1 Class 1 LED Product. dbejte pokynů uvedených v dokumentaci Dbejte všech součástí dokumentace, které byly dodány spolu s produktem. značka WEEE Nelikvidujte rozvaděč Communit spolu s komunálním odpadem, ale podle platných předpisů pro likvidaci elektronického odpadu. značka CE Produkt splňuje požadavky relevantních směrnic EU. stupeň krytí IP54 Rozvaděč Communit je chráněn proti vnikání prachu a vody. Rozvaděč Communit je vhodný pro montáž ve venkovních prostorech. Návod k instalaci Communit-IA-A1-cs-22 11

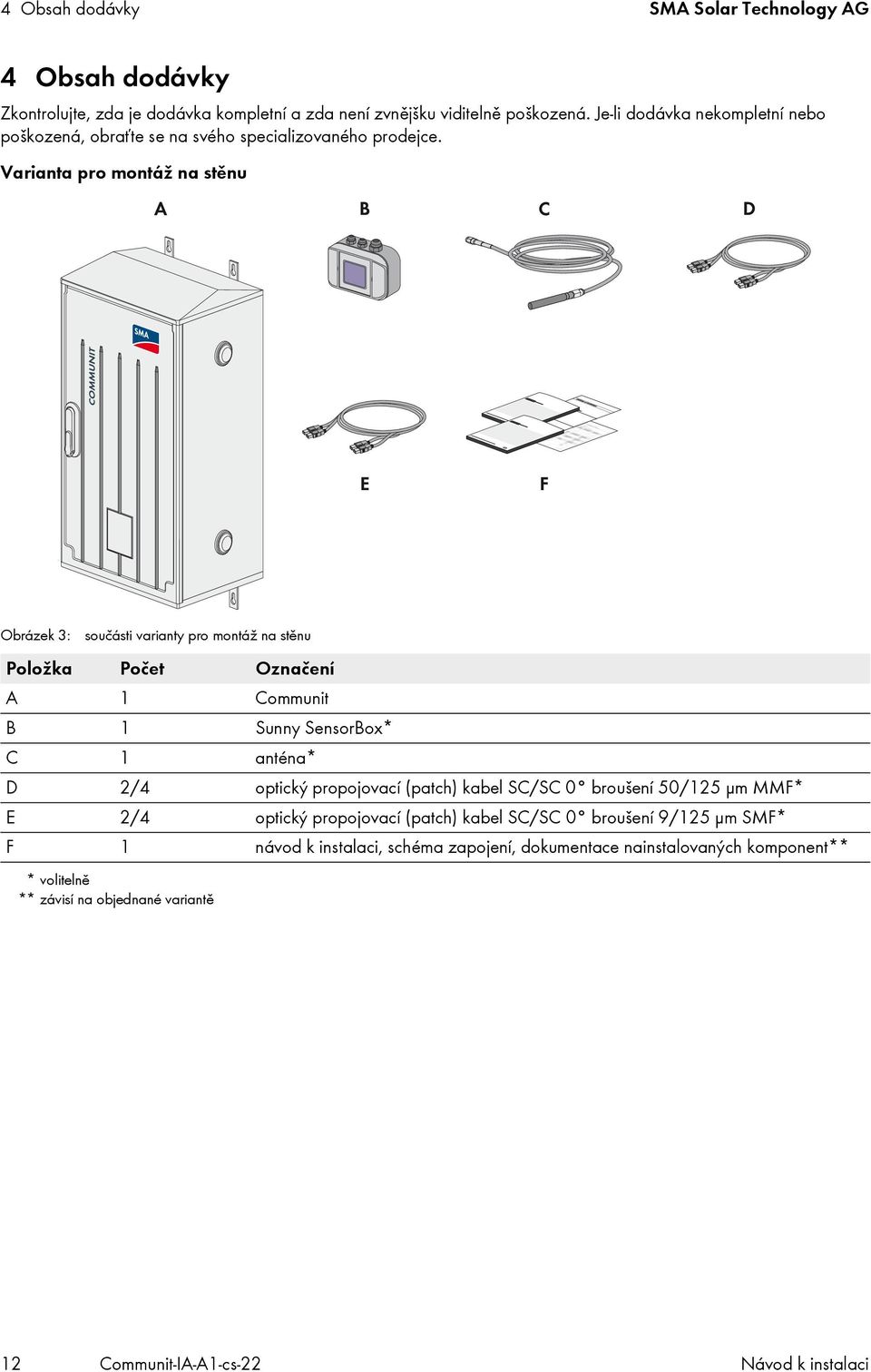

12 4 Obsah dodávky SMA Solar Technology AG 4 Obsah dodávky Zkontrolujte, zda je dodávka kompletní a zda není zvnějšku viditelně poškozená. Je-li dodávka nekompletní nebo poškozená, obraťte se na svého specializovaného prodejce. Varianta pro montáž na stěnu Obrázek 3: součásti varianty pro montáž na stěnu Položka Počet Označení A 1 Communit B 1 Sunny SensorBox* C 1 anténa* D 2/4 optický propojovací (patch) kabel SC/SC 0 broušení 50/125 μm MMF* E 2/4 optický propojovací (patch) kabel SC/SC 0 broušení 9/125 μm SMF* F 1 návod k instalaci, schéma zapojení, dokumentace nainstalovaných komponent** *volitelně ** závisí na objednané variantě 12 Communit-IA-A1-cs-22 Návod k instalaci

13 SMA Solar Technology AG 4 Obsah dodávky Varianta pro montáž na podstavec Obrázek 4: součásti varianty pro montáž na podstavec Položka Počet Označení A 1 Communit B 1 podstavec C 1 první prodloužení podstavce D 1 druhé prodloužení podstavce E 1 Sunny SensorBox* F 1 anténa* G 2/4 optický propojovací (patch) kabel SC/SC 0 broušení 50/125 μm MMF* H 2/4 optický propojovací (patch) kabel SC/SC 0 broušení 9/125 μm SMF* I 12 šroub K 24 podložka L 12 matice M 8 čtyřhranná podložka s patkou N 4 čtyřhranná podložka O 1 návod k instalaci, schéma zapojení, dokumentace nainstalovaných komponent** *volitelně ** závisí na objednané variantě Návod k instalaci Communit-IA-A1-cs-22 13

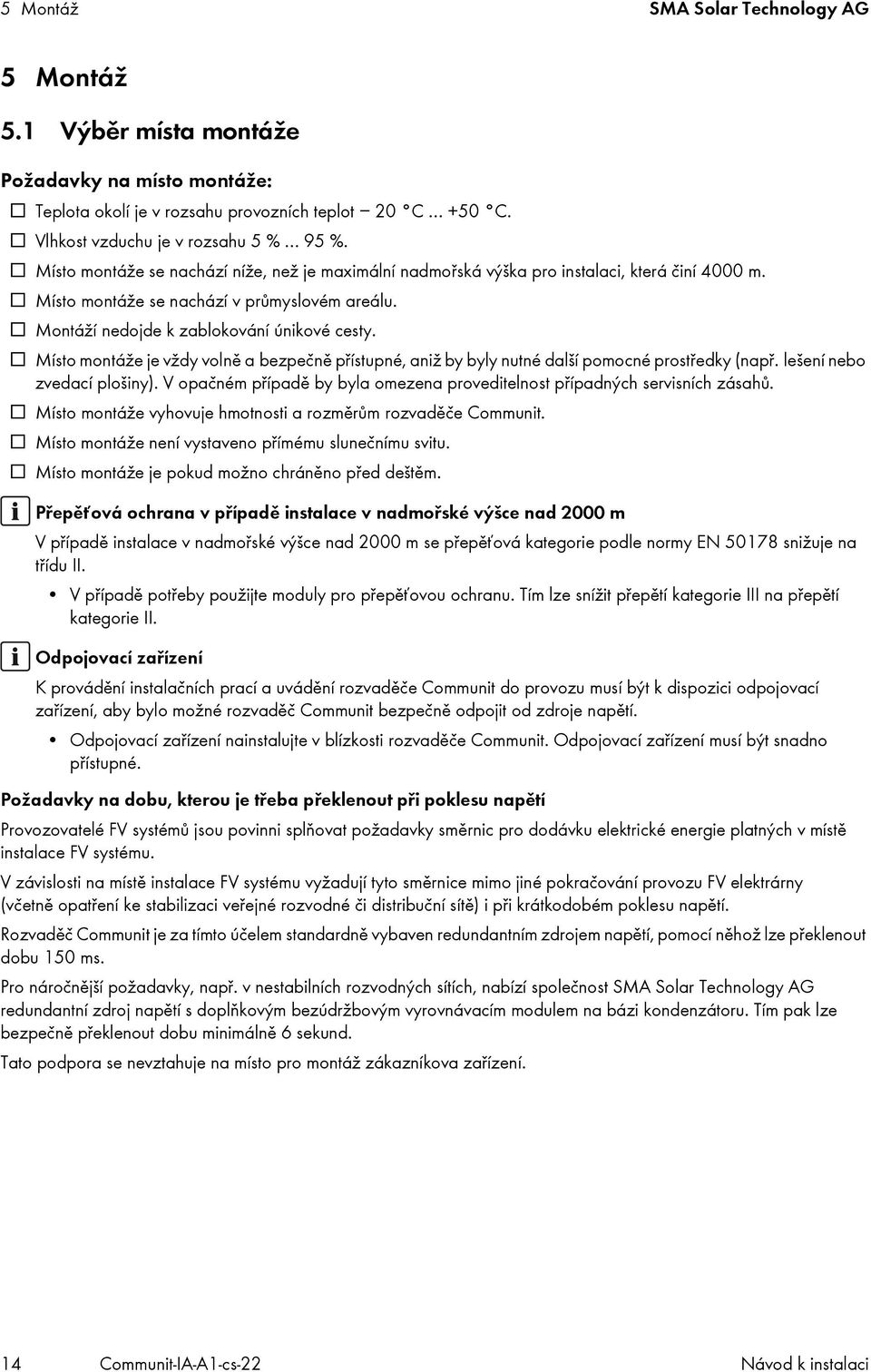

14 5 Montáž SMA Solar Technology AG 5 Montáž 5.1 Výběr místa montáže Požadavky na místo montáže: Teplota okolí je v rozsahu provozních teplot 20 C +50 C. Vlhkost vzduchu je v rozsahu 5 % 95 %. Místo montáže se nachází níže, než je maximální nadmořská výška pro instalaci, která činí 4000 m. Místo montáže se nachází v průmyslovém areálu. Montáží nedojde k zablokování únikové cesty. Místo montáže je vždy volně a bezpečně přístupné, aniž by byly nutné další pomocné prostředky (např. lešení nebo zvedací plošiny). V opačném případě by byla omezena proveditelnost případných servisních zásahů. Místo montáže vyhovuje hmotnosti a rozměrům rozvaděče Communit. Místo montáže není vystaveno přímému slunečnímu svitu. Místo montáže je pokud možno chráněno před deštěm. Přepěťová ochrana v případě instalace v nadmořské výšce nad 2000 m V případě instalace v nadmořské výšce nad 2000 m se přepěťová kategorie podle normy EN snižuje na třídu II. V případě potřeby použijte moduly pro přepěťovou ochranu. Tím lze snížit přepětí kategorie III na přepětí kategorie II. Odpojovací zařízení K provádění instalačních prací a uvádění rozvaděče Communit do provozu musí být k dispozici odpojovací zařízení, aby bylo možné rozvaděč Communit bezpečně odpojit od zdroje napětí. Odpojovací zařízení nainstalujte v blízkosti rozvaděče Communit. Odpojovací zařízení musí být snadno přístupné. Požadavky na dobu, kterou je třeba překlenout při poklesu napětí Provozovatelé FV systémů jsou povinni splňovat požadavky směrnic pro dodávku elektrické energie platných v místě instalace FV systému. V závislosti na místě instalace FV systému vyžadují tyto směrnice mimo jiné pokračování provozu FV elektrárny (včetně opatření ke stabilizaci veřejné rozvodné či distribuční sítě) i při krátkodobém poklesu napětí. Rozvaděč Communit je za tímto účelem standardně vybaven redundantním zdrojem napětí, pomocí něhož lze překlenout dobu 150 ms. Pro náročnější požadavky, např. v nestabilních rozvodných sítích, nabízí společnost SMA Solar Technology AG redundantní zdroj napětí s doplňkovým bezúdržbovým vyrovnávacím modulem na bázi kondenzátoru. Tím pak lze bezpečně překlenout dobu minimálně 6 sekund. Tato podpora se nevztahuje na místo pro montáž zákazníkova zařízení. 14 Communit-IA-A1-cs-22 Návod k instalaci

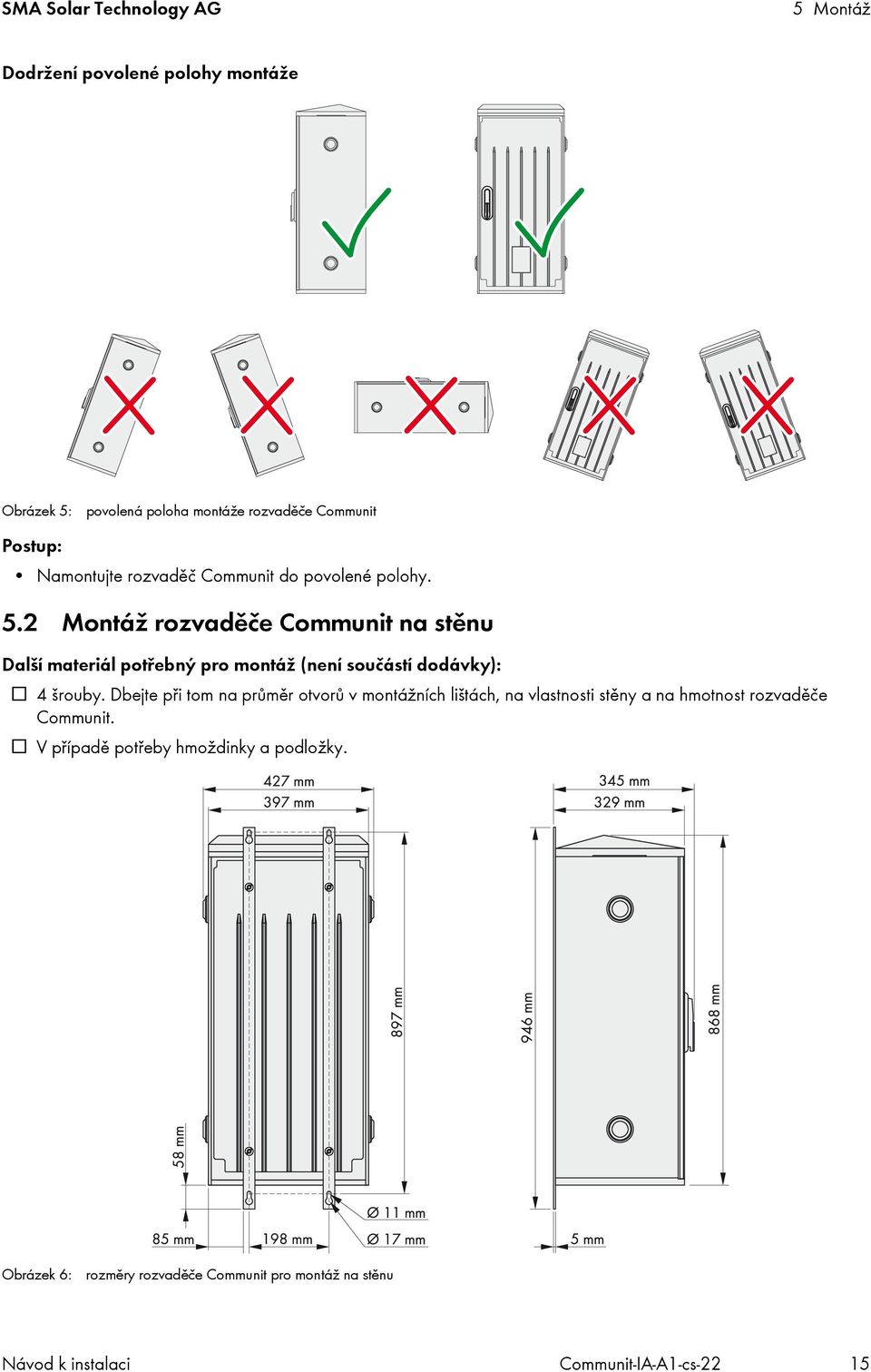

15 SMA Solar Technology AG 5 Montáž Dodržení povolené polohy montáže Obrázek 5: povolená poloha montáže rozvaděče Communit Postup: Namontujte rozvaděč Communit do povolené polohy. 5.2 Montáž rozvaděče Communit na stěnu Další materiál potřebný pro montáž (není součástí dodávky): 4 šrouby. Dbejte při tom na průměr otvorů v montážních lištách, na vlastnosti stěny a na hmotnost rozvaděče Communit. V případě potřeby hmoždinky a podložky. Obrázek 6: rozměry rozvaděče Communit pro montáž na stěnu Návod k instalaci Communit-IA-A1-cs-22 15

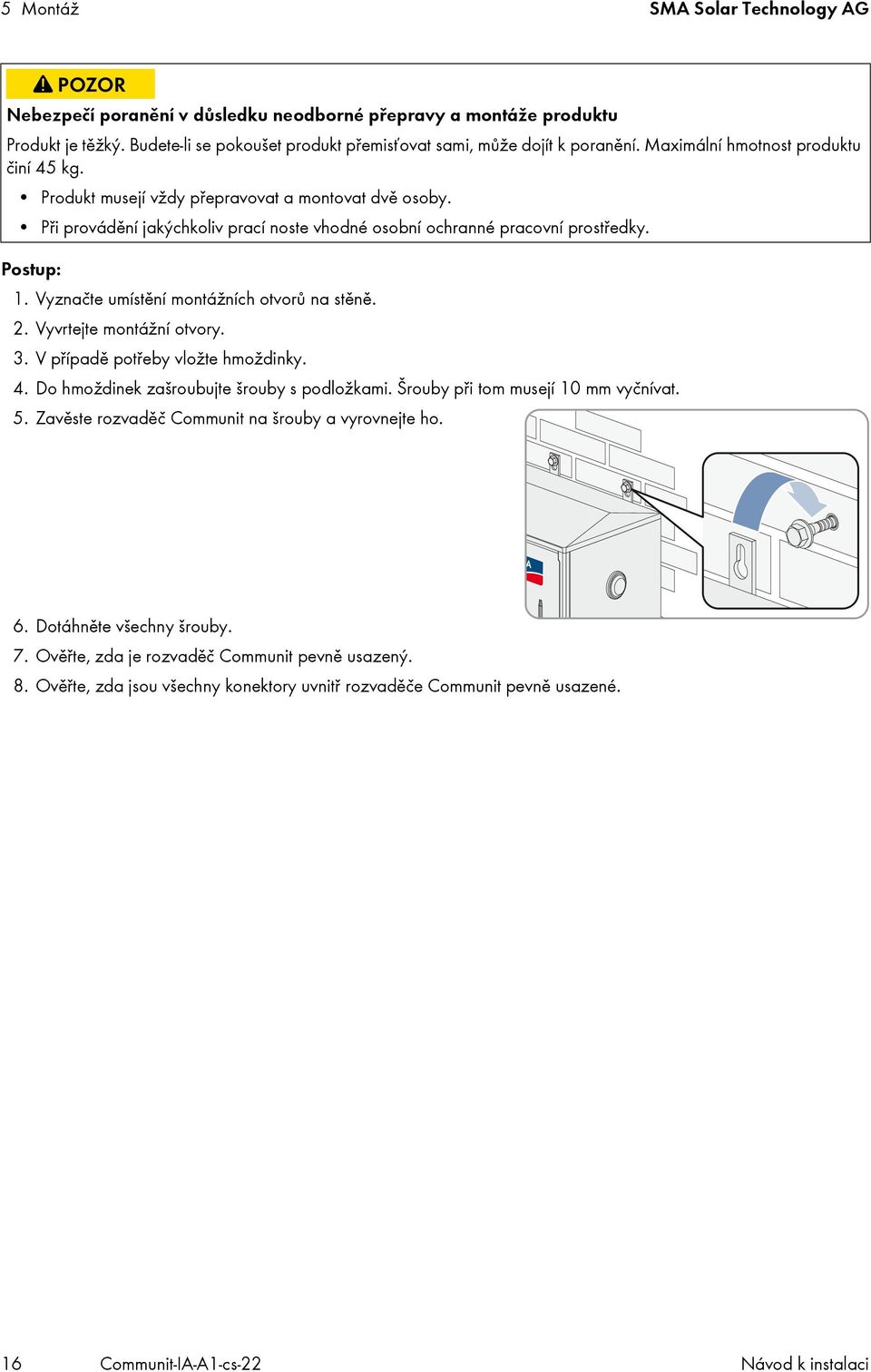

16 5 Montáž SMA Solar Technology AG Nebezpečí poranění v důsledku neodborné přepravy a montáže produktu Produkt je těžký. Budete-li se pokoušet produkt přemisťovat sami, může dojít k poranění. Maximální hmotnost produktu činí 45 kg. Produkt musejí vždy přepravovat a montovat dvě osoby. Při provádění jakýchkoliv prací noste vhodné osobní ochranné pracovní prostředky. Postup: 1. Vyznačte umístění montážních otvorů na stěně. 2. Vyvrtejte montážní otvory. 3. V případě potřeby vložte hmoždinky. 4. Do hmoždinek zašroubujte šrouby s podložkami. Šrouby při tom musejí 10 mm vyčnívat. 5. Zavěste rozvaděč Communit na šrouby a vyrovnejte ho. 6. Dotáhněte všechny šrouby. 7. Ověřte, zda je rozvaděč Communit pevně usazený. 8. Ověřte, zda jsou všechny konektory uvnitř rozvaděče Communit pevně usazené. 16 Communit-IA-A1-cs-22 Návod k instalaci

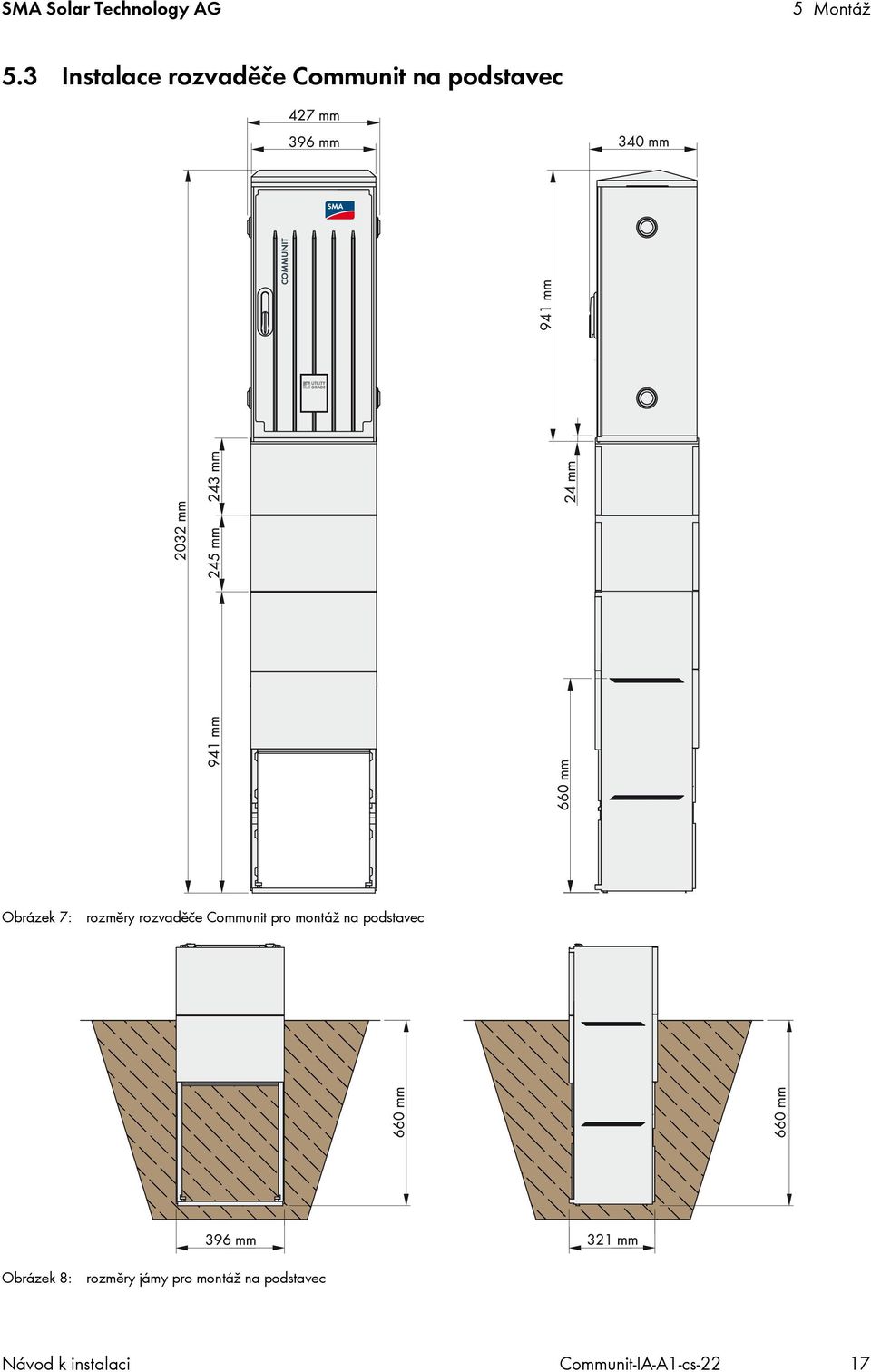

17 SMA Solar Technology AG 5 Montáž 5.3 Instalace rozvaděče Communit na podstavec Obrázek 7: rozměry rozvaděče Communit pro montáž na podstavec Obrázek 8: rozměry jámy pro montáž na podstavec Návod k instalaci Communit-IA-A1-cs-22 17

18 5 Montáž SMA Solar Technology AG Nebezpečí poranění v důsledku neodborné přepravy a montáže produktu Produkt je těžký. Budete-li se pokoušet produkt přemisťovat sami, může dojít k poranění. Maximální hmotnost produktu činí 45 kg. Produkt musejí vždy přepravovat a montovat dvě osoby. Při provádění jakýchkoliv prací noste vhodné osobní ochranné pracovní prostředky. Postup: 1. Vykopejte jámu. Dodržte při tom hloubku 660 mm pro zapuštění podstavce do země. Tip: Po stranách podstavce je vyznačena optimální hloubka zapuštění. 2. Podstavec uložte do vykopané jámy. Strana s podstavcovou deskou se musí nacházet vpředu. 3. Upevněte prodloužení podstavce na podstavci: Postavte na podstavec první prodloužení podstavce. Přišroubujte první prodloužení podstavce ve čtyřech upevňovacích bodech. Použijte k tomu čtyřhranné podložky s patkou. Na první prodloužení podstavce postavte druhé prodloužení podstavce. Přišroubujte druhé prodloužení podstavce ve čtyřech upevňovacích bodech. Použijte k tomu čtyřhranné podložky s patkou. 4. Položte všechny kabely potřebné pro připojení rozvaděče Communit. Dbejte při tom ochranných opatření podle způsobu položení a předpisů pro pokládání od výrobců kabelů. Poškození kabelů v důsledku zhuštění zeminy Vysoký mechanický tlak při zhušťování zeminy může způsobit poškození kabelů. Chraňte kabely v zemině, např. zasypáním pískem nebo pomocí ochranných trubek na kabely. 5. Všechny potřebné kabely protáhněte podstavcem a prodlouženími podstavce. Zohledněte při tom délku kabelů až po přípojná místa (viz kapitola 6.1 Přehled oblasti připojení, strana 22). 6. Naplňte jámu jemným štěrkem až po hloubku pro zapuštění do země. 7. Dostatečně zeminu zhustěte. 8. Ověřte, zda je podstavec pevně usazený. 9. Postavte rozvaděč Communit na prodloužení podstavce. 18 Communit-IA-A1-cs-22 Návod k instalaci

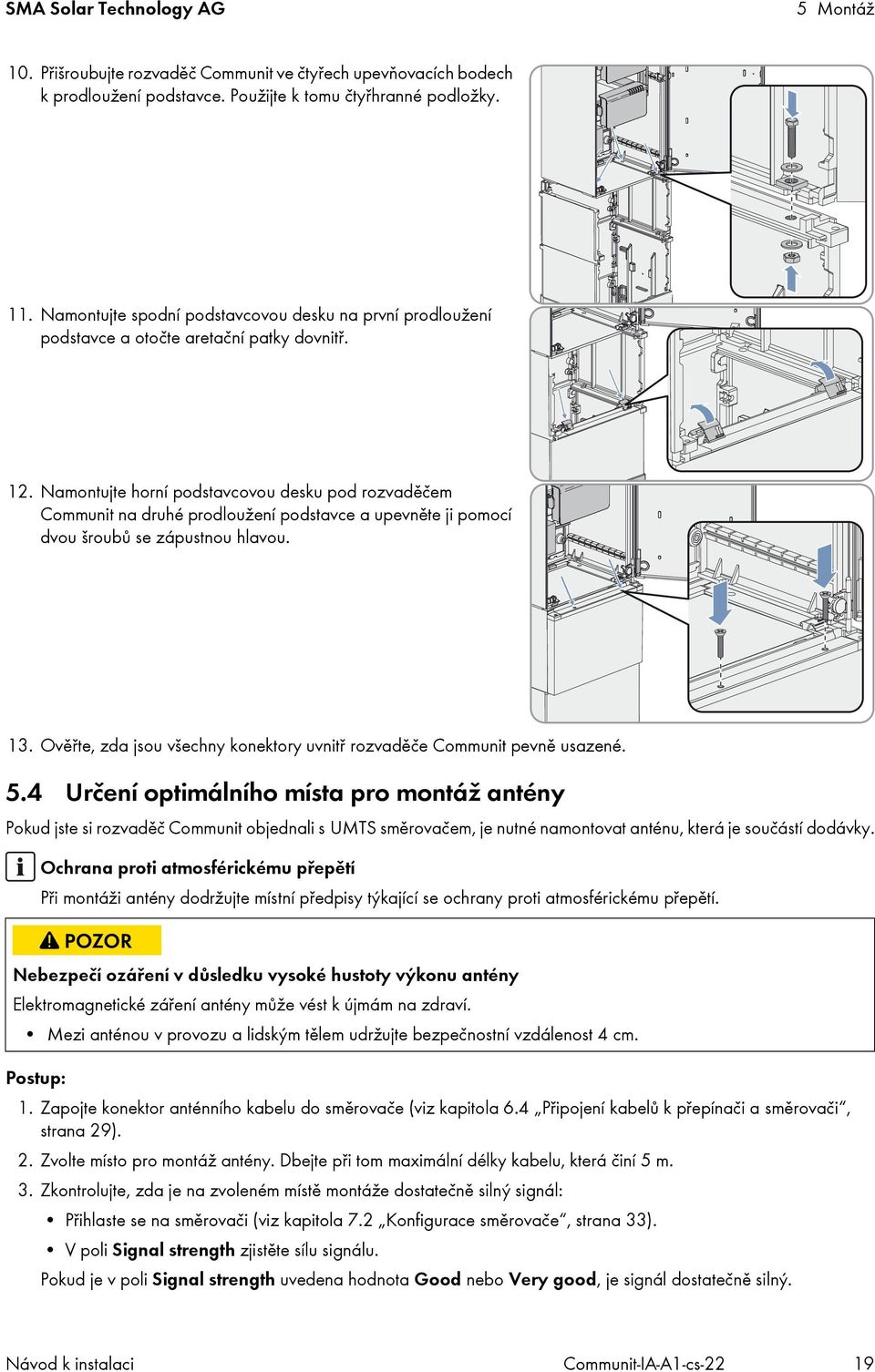

19 SMA Solar Technology AG 5 Montáž 10. Přišroubujte rozvaděč Communit ve čtyřech upevňovacích bodech k prodloužení podstavce. Použijte k tomu čtyřhranné podložky. 11. Namontujte spodní podstavcovou desku na první prodloužení podstavce a otočte aretační patky dovnitř. 12. Namontujte horní podstavcovou desku pod rozvaděčem Communit na druhé prodloužení podstavce a upevněte ji pomocí dvou šroubů se zápustnou hlavou. 13. Ověřte, zda jsou všechny konektory uvnitř rozvaděče Communit pevně usazené. 5.4 Určení optimálního místa pro montáž antény Pokud jste si rozvaděč Communit objednali s UMTS směrovačem, je nutné namontovat anténu, která je součástí dodávky. Ochrana proti atmosférickému přepětí Při montáži antény dodržujte místní předpisy týkající se ochrany proti atmosférickému přepětí. Nebezpečí ozáření v důsledku vysoké hustoty výkonu antény Elektromagnetické záření antény může vést k újmám na zdraví. Mezi anténou v provozu a lidským tělem udržujte bezpečnostní vzdálenost 4 cm. Postup: 1. Zapojte konektor anténního kabelu do směrovače (viz kapitola 6.4 Připojení kabelů k přepínači a směrovači, strana 29). 2. Zvolte místo pro montáž antény. Dbejte při tom maximální délky kabelu, která činí 5 m. 3. Zkontrolujte, zda je na zvoleném místě montáže dostatečně silný signál: Přihlaste se na směrovači (viz kapitola 7.2 Konfigurace směrovače, strana 33). V poli Signal strength zjistěte sílu signálu. Pokud je v poli Signal strength uvedena hodnota Good nebo Very good, je signál dostatečně silný. Návod k instalaci Communit-IA-A1-cs-22 19

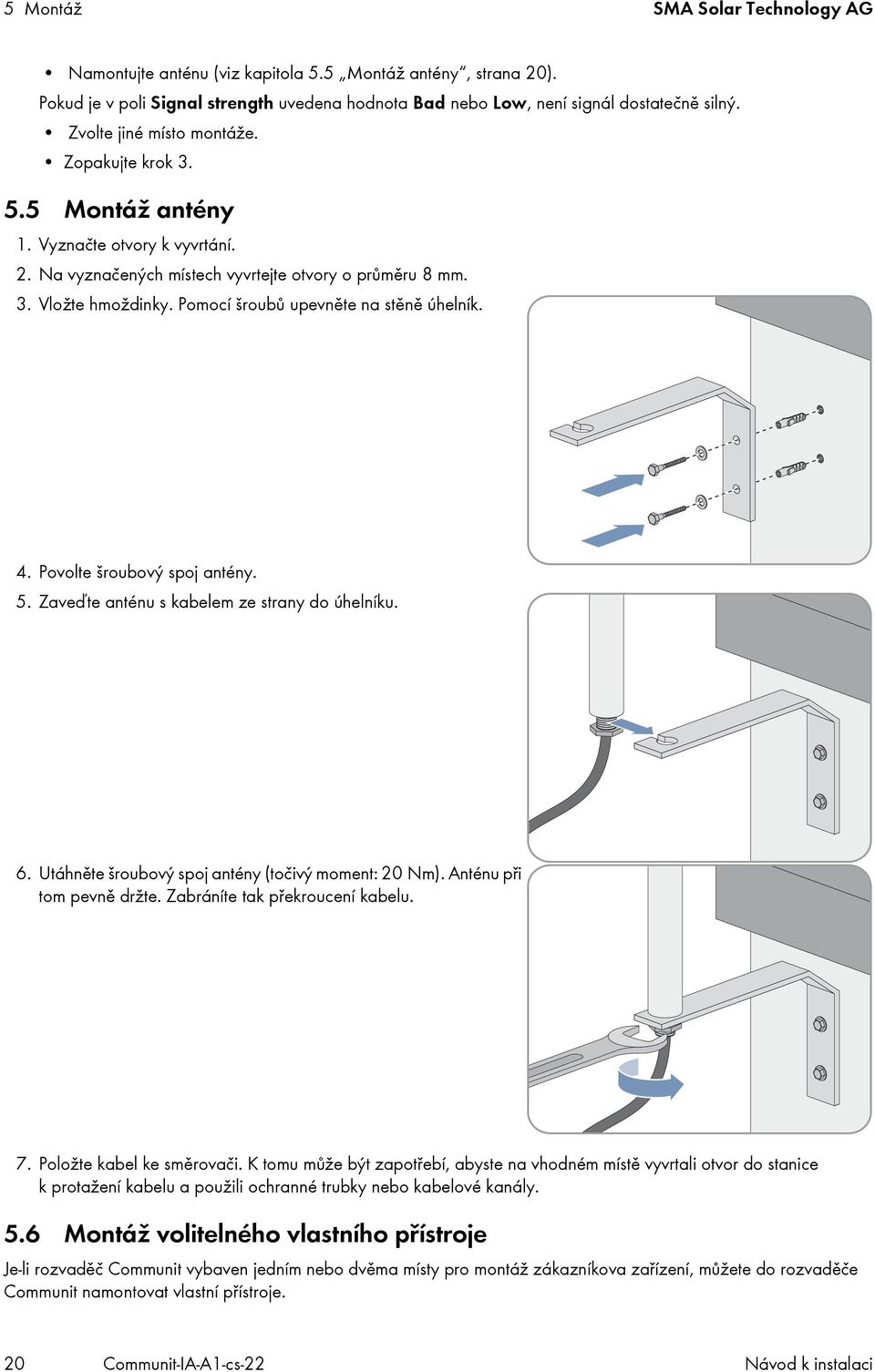

20 5 Montáž SMA Solar Technology AG Namontujte anténu (viz kapitola 5.5 Montáž antény, strana 20). Pokud je v poli Signal strength uvedena hodnota Bad nebo Low, není signál dostatečně silný. Zvolte jiné místo montáže. Zopakujte krok Montáž antény 1. Vyznačte otvory k vyvrtání. 2. Na vyznačených místech vyvrtejte otvory o průměru 8 mm. 3. Vložte hmoždinky. Pomocí šroubů upevněte na stěně úhelník. 4. Povolte šroubový spoj antény. 5. Zaveďte anténu s kabelem ze strany do úhelníku. 6. Utáhněte šroubový spoj antény (točivý moment: 20 Nm). Anténu při tom pevně držte. Zabráníte tak překroucení kabelu. 7. Položte kabel ke směrovači. K tomu může být zapotřebí, abyste na vhodném místě vyvrtali otvor do stanice k protažení kabelu a použili ochranné trubky nebo kabelové kanály. 5.6 Montáž volitelného vlastního přístroje Je-li rozvaděč Communit vybaven jedním nebo dvěma místy pro montáž zákazníkova zařízení, můžete do rozvaděče Communit namontovat vlastní přístroje. 20 Communit-IA-A1-cs-22 Návod k instalaci

21 SMA Solar Technology AG 5 Montáž Podmínky: Přístroj musí být schválený pro provoz v místě montáže (např. v Evropě musí přístroj mít platné prohlášení o shodě). Přístroj lze namontovat na DIN lištu. Přístroj musí mít rozměry vhodné pro volný prostor (viz technické informace Communit ). Přístroj zákazníka musí být vhodný pro připojení ke zdroji napětí (viz technické informace Communit ). Postup: Namontujte každý přístroj na DIN lištu. Návod k instalaci Communit-IA-A1-cs-22 21

22 6 Elektrické připojení SMA Solar Technology AG 6 Elektrické připojení 6.1 Přehled oblasti připojení Obrázek 9: místa pro montáž a připojení v rozvaděči Communit (příklad) Položka Označení A připojení zákazníkova přístroje na místě pro montáž 1 ke zdroji DC napětí B připojení zákazníkova přístroje na místě pro montáž 2 ke zdroji DC napětí C připojení k přístroji Cluster Controller D patch panel E směrovač F připojení k I/O modulu G připojení ke svorkám zdroje napětí pro řízení digitálních vstupů H připojení přístroje Sunny SensorBox J připojení zdroje napětí rozvaděče Communit K přepínač 1 L přepínač 2 M připojení zákazníkova přístroje na místě pro montáž 1 ke zdroji AC napětí 22 Communit-IA-A1-cs-22 Návod k instalaci

23 SMA Solar Technology AG 6 Elektrické připojení 6.2 Zavádění kabelů do komunikačního rozvaděče Jednotlivé komponenty v komunikačním rozvaděči jsou zapojené. Kabely pro připojení se zavádějí skrz kabelové průchodky na spodní straně rozvaděče Communit. Obrázek 10: kabelové průchodky na spodní straně rozvaděče Communit Položka A B C D E F G H Doporučení pro zavádění kabelů pro kabel napájecího napětí pro kabel přístroje Sunny SensorBox pro optická vlákna pro kabely přístroje Cluster Controller a I/O modulu rezerva pro anténní kabel pro síťový kabel rezerva Externí odlehčení kabelu pro napájecí napětí od tahu Kabel pro napájecí napětí pro rozvaděč Communit musí být k rozvaděči Communit přiveden s dostatečným zachycením. Externí kabelová záchytná lišta není součástí dodávky. Upevněte kabel pro napájecí napětí na externí kabelové záchytné liště. Nepotřebné kabelové průchodky Z nepoužívaných kabelových průchodek nevyjímejte záslepky. Záslepky slouží k utěsnění rozvaděče Communit. Poškození rozvaděče Communit vnikáním vlhkosti Neutěsněnými kabelovými průchodkami může do rozvaděče Communit vnikat vlhkost. Z těsnicí gumy kabelové průchodky odstraňte pouze takový počet těsnicích kroužků, jaký odpovídá průměru kabelu. Návod k instalaci Communit-IA-A1-cs-22 23

24 6 Elektrické připojení SMA Solar Technology AG Postup: 1. V případě potřeby vysaďte dvířka rozvaděče Communit. 2. Vyjměte záslepku z kabelové průchodky. 3. Sejměte z kabelové průchodky těsnicí gumu. 4. Upravte těsnicí gumu podle průměru zaváděného kabelu: Odstraňte z těsnicí gumy odpovídající počet těsnicích kroužků. Průměr kabelu Počet těsnicích kroužků k odstranění 4,5 mm 5,0 mm 0 4,5 mm 7,5 mm 1 7,0 mm 10,0 mm 2 9,5 mm 13,0 mm 3 5. Protáhněte kabel převlečnou maticí kabelové průchodky. Dbejte při tom na to, aby převlečná matice směřovala závitem nahoru. 6. Zaveďte kabel nad převlečnou maticí ze strany skrz těsnicí gumu. 7. Vsaďte těsnicí gumu s kabelem do kabelové průchodky. 8. Přiřízněte kabel na délku. 9. Utáhněte kabelovou průchodku. 24 Communit-IA-A1-cs-22 Návod k instalaci

25 SMA Solar Technology AG 6 Elektrické připojení 6.3 Připojení kabelů ke svorkovnicím Připojení vodiče k pružinové svorce Při připojování jednotlivých vodičů k příslušným pružinovým svorkám postupujte následovně: Postup: 1. Zaveďte do kontaktu pružinové svorky šroubovák. Svorkovnice Velikost šroubováku X300, X460 3,5x0,5 X500 X530 2,5x0,4 2. Zaveďte vodič do připojovací svorky až na doraz. Dbejte při tom na to, aby nedošlo k přiskřípnutí izolace. 3. Vytáhněte šroubovák Připojení kontaktu pro stínění kabelu Při připojování kontaktu pro stínění každého potřebného kabelu postupujte následovně: Postup: 1. Zbavte datový kabel pláště. 2. Zcela odšroubujte rýhovaný šroub třmenové svorky stínění. Tím se roztáhnou svěrací čelisti. 3. Sejměte třmenovou svorku stínění. Třmenovou svorku stínění při tom lehce nakloňte na stranu. 4. Položte stínění kabelu na přípojnici stínění. 5. Nasaďte třmenovou svorku stínění na přípojnici stínění a stínění kabelu. 6. Utáhněte rýhovaný šroub (točivý moment: 0,5 Nm). Návod k instalaci Communit-IA-A1-cs-22 25

26 6 Elektrické připojení SMA Solar Technology AG Připojení napájecího napětí pro rozvaděč Communit Požadavky na kabel: V kabelu pro napájecí napětí musí být obsažen ochranný vodič. Počet žil: 3. Průřez vodiče u pevných kabelů: 0,08 mm 2 4 mm 2. Průřez vodiče u ohebných kabelů: 0,14 mm 2 2,5 mm 2. Kabel musí být vhodný pro místní síťové napětí. Podmínky: Nesmí být přítomno napájecí napětí. Kabel pro napájecí napětí musí být správně zavedený do rozvaděče Communit (viz kapitola 6.2 Zavádění kabelů do komunikačního rozvaděče, strana 23). Nebezpečí usmrcení v důsledku zásahu elektrickým proudem při připojeném napětí Kontakt se součástmi a kabely, které vedou napětí, vede k usmrcení nebo k těžkým poraněním v důsledku zásahu elektrickým proudem. Před zahájením instalačních prací nainstalujte v blízkosti rozvaděče Communit odpojovací zařízení. Před připojováním kabelu pomocí odpojovacího zařízení odpojte napájecí napětí. Při odpojování napájecího napětí dbejte 5 bezpečnostních zásad: Odpojte komponenty od napětí. Zajistěte proti opětovnému zapnutí. Zkontrolujte nepřítomnost napětí. Proveďte uzemnění a zkratování. Sousední součásti pod napětím zakryjte a ohraďte. Při připojování kabelů v komunikačním rozvaděči dbejte dodaného schématu zapojení a obsazení svorek. Postup: 1. Zbavte kabel pro napájecí napětí pláště. 2. Odizolujte žíly kabelu v délce 10 mm až 12 mm. 3. Pokud použijete kabelové koncovky, neprodyšně je nakrimpujte. 4. Připojte žíly kabelu ke svorkovnici =CU-X300 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. Svorka Signál 1 L 2 N 3 PE 5. Ověřte, zda je kabel pevně usazený Připojení kabelů pro přístroj SMA Cluster Controller Komunikační komponenty rozvaděče Communit jsou zapojené. U přístroje SMA Cluster Controller nejsou zapotřebí svorkovnice ve spodní části rozvaděče Communit. Místo toho se kabely připojují přímo k přístroji SMA Cluster Controller (informace k připojení kabelů najdete v dokumentaci k přístroji SMA Cluster Controller). 26 Communit-IA-A1-cs-22 Návod k instalaci

27 SMA Solar Technology AG 6 Elektrické připojení Připojení kabelů pro I/O moduly Pro měření a řízení komponent ve vašem FV systému je v rozvaděči Communit volitelně k dispozici ethernetový I/O modul Moxa E1240 s 8 analogovými kanály nebo E1242 se 4 digitálními a 4 analogovými kanály. V rozvaděči Communit je k dispozici zdroj napětí 24 V DC pro řízení digitálních vstupů. Připojení je jištěno pojistkou 315 ma. Požadavky na kabely: maximální průřez vodiče pro připojení k I/O modulu: 2,5 mm 2 průřez vodiče u pevných kabelů pro připojení senzorů ke svorce zdroje napětí: 0,08 mm 2 1,5 mm 2 průřez vodiče u ohebných kabelů pro připojení senzorů ke svorce zdroje napětí: 0,14 mm 2 1,5 mm 2 Postup: 1. Odizolujte žíly kabelu v délce 10 mm. 2. Pokud použijete kabelové koncovky, neprodyšně je nakrimpujte. 3. Připojte žíly kabelu ke svorkám -X700 nebo -X701 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. 4. Připojte kabely k I/O modulu a konfigurujte kanály (viz dokumentace ethernetových I/O modulů) Připojení kabelu RS485 přístroje Sunny SensorBox Společnost SMA Solar Technology AG doporučuje používat datové kabely SMA typu COMCAB, které jsou k dostání v různých délkách a ve variantách pro vnitřní a venkovní použití. Komunikační komponenty rozvaděče Communit jsou zapojené. Přístroj Sunny SensorBox se připojuje ke svorkovnici ve spodní části rozvaděče Communit (viz kapitola 6.1 Přehled oblasti připojení, strana 22). Další informace o komunikační sběrnici RS485 najdete ve schématu kabeláže RS485 a v dokumentaci přístroje Sunny SensorBox. Požadavky na kabel: Kabel RS485 musí být stíněný. Průřez kabelu RS485: 2 2 0,14 mm ,5 mm 2. Žíly Data+ a Data mají provedení kroucené dvojlinky. Žíly +12V a GND mají provedení kroucené dvojlinky. Podmínky: Není přítomno napájecí napětí. Kabel RS485 je do rozvaděče Communit správně zavedený (viz kapitola 6.2 Zavádění kabelů do komunikačního rozvaděče, strana 23). Stínění kabelu RS485 je správně položené (viz kapitola Připojení kabelů pro přístroj SMA Cluster Controller, strana 26). Postup: 1. Odizolujte žíly kabelu RS485 v délce 9 mm až 11 mm. 2. Připojte žíly ke svorkovnici -X520 a -X530 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. Svorka Signál Svorka 1 +12V Svorka 2 GND Svorka 3 Data+ Svorka 4 Data Návod k instalaci Communit-IA-A1-cs-22 27

28 6 Elektrické připojení SMA Solar Technology AG 3. Proveďte zakončení komunikační sběrnice RS485. Zakončovací odpory smějí být umístěny pouze na začátku a na konci sběrnice. 4. Ověřte, zda je kabel RS485 pevně usazený Připojení zdroje napětí pro volitelné vlastní přístroje Je-li rozvaděč Communit vybaven jedním nebo dvěma místy pro montáž zákazníkova zařízení, můžete do rozvaděče Communit namontovat vlastní přístroje a připojit je ke zdroji napětí. Požadavky na kabely: Počet žil pro zdroj AC napětí: 3. Počet žil pro zdroj DC napětí: 2. Průřez vodiče u pevných kabelů: 0,14 mm 2 1,5 mm 2. Průřez vodiče u ohebných kabelů: 0,14 mm 2 2,5 mm 2 (s kabelovou koncovkou 0,14 mm 2 1,0 mm 2 ). V kabelu pro AC napájecí napětí musí být obsažen ochranný vodič. Izolační pevnost kabelu musí vyhovovat napětí, které je v místě instalace k dispozici. Podmínky: Příkon proudu a příkon zákazníkových přístrojů nesmějí překračovat výkonovou rezervu rozvaděče Communit (viz technické informace Communit ). Nesmí být přítomno napájecí napětí. Kabel musí být do rozvaděče Communit správně zavedený (viz kapitola 6.2 Zavádění kabelů do komunikačního rozvaděče, strana 23). Připojení přístroje na místě pro montáž 1 1. Odizolujte žíly kabelu v délce 8 mm. 2. Pokud použijete kabelové koncovky, neprodyšně je nakrimpujte. 3. Pokud používáte zdroj AC napětí, připojte žíly k zástrčce svorkovnice -X320 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. Svorka Signál 1 L 2 N 3 PE 4. Zastrčte zástrčku do svorek. 5. Pokud používáte zdroj DC napětí, připojte žíly k zástrčce svorkovnice -X461 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. Svorka Signál VDC 2 0 VDC 28 Communit-IA-A1-cs-22 Návod k instalaci

29 SMA Solar Technology AG 6 Elektrické připojení 6. Zastrčte zástrčku do svorek. 7. Ověřte, zda je kabel pro napájecí napětí pevně usazený. Připojení přístroje na místě pro montáž 2 1. Odizolujte žíly kabelu v délce 8 mm. 2. Pokud použijete kabelové koncovky, neprodyšně je nakrimpujte. 3. Připojte žíly ke svorkovnici -X420 (viz kapitola Připojení vodiče k pružinové svorce, strana 25). Dbejte při tom na správné obsazení a na to, aby nedošlo k přiskřípnutí izolace. Svorka Signál VDC 2 0 VDC 4. Zastrčte zástrčku do svorek. 5. Ověřte, zda je kabel pro napájecí napětí pevně usazený. 6.4 Připojení kabelů k přepínači a směrovači Připojení síťového kabelu k přepínači Síťová nastavení před připojením Přístroje používané v rozvaděči Communit jsou dodávány se standardní konfigurací. Proto může v případě použití dvou či více rozvaděčů Communit docházet ke konfliktům IP adres. Pokud máte ve FV systému více než jeden rozvaděč Communit, změňte ještě před připojením k datové síti IP adresy přístrojů ve všech rozvaděčích Communit kromě jednoho (viz kapitola 7 Uvedení rozvaděče Communit do provozu, strana 33). Podmínka: Pokud ve FV systému používáte více než jeden rozvaděč Communit, přístroje všech rozvaděčů Communit musejí mít rozdílné IP adresy (viz kapitola 7 Uvedení rozvaděče Communit do provozu, strana 33). Postup: Připojte síťové kabely k přepínači. Návod k instalaci Communit-IA-A1-cs-22 29

30 6 Elektrické připojení SMA Solar Technology AG Připojení kabelu ke směrovači Podmínka: Anténní kabel musí být do rozvaděče Communit správně zavedený (viz kapitola 6.2 Zavádění kabelů do komunikačního rozvaděče, strana 23). Postup: Připojte anténní kabel ke směrovači. 6.5 Spojení a připojení optických vláken Další potřebný materiál (není součástí dodávky): připojovací vlákna (pigtails) příslušného typu skelných vláken s konektory SC Podmínky: Patch panel a přepínače musejí odpovídat zvolenému druhu optického vlákna. Optická vlákna musejí být do rozvaděče Communit správně zavedená (viz kapitola 6.2 Zavádění kabelů do komunikačního rozvaděče, strana 23). Poranění očí a kůže viditelným i neviditelným laserovým zářením Rozvaděč Communit obsahuje LED nebo laserové komponenty třídy 1 podle normy IEC (2003). Neviditelné laserové záření, vlnová délka 1300 nm. U optických vláken vystupuje laserový paprsek na konci skelných vláken. Nedívejte se do laserového paprsku. Nesledujte laserový paprsek pomocí optických přístrojů. Nemiřte laserovým paprskem na osoby. Poškození optických vláken nedodržením povolených poloměrů ohybu Nadměrné ohyby nebo zlomy optických vláken vedou k poškození skelných vláken. Dodržujte minimální povolené poloměry ohybu optických vláken. 30 Communit-IA-A1-cs-22 Návod k instalaci

31 SMA Solar Technology AG 6 Elektrické připojení Postup: 1. Zaveďte optická vlákna do patch panelu zespodu a spojte je s připojovacími vlákny (viz dokumentace patch panelu). Dodržujte při tom maximální povolenou tažnou sílu a minimální povolené poloměry ohybu optických vláken. 2. Pomocí dodaných optických propojovacích (patch) kabelů spojte patch panel s přepínačem (poloměr ohybu: 100 mm). Dbejte při tom na směr vysílání a směr příjmu u optických síťových zařízení. 6.6 Připojení síťového kabelu pomocí zástrčky Keystone Modulární patch panel umožňuje připojení měděných kabelů a optických vláken. Modul pro měděné kabely obsahuje čtyři porty RJ45 Keystone, pomocí nichž se síťové kabely připojují prostřednictvím zástrček Keystone. Postup: 1. Zbavte síťový kabel pláště v délce 30 mm. 2. Ohněte pletivové stínění zpět. 3. Odstraňte fóliové stínění dvojic žil. 4. Naneste hliníkovou fólii venku přes pletivové stínění lepicí stranou dovnitř tak, aby se překrývaly. 5. Zaveďte síťový kabel do třídiče kabelů. 6. Vložte vodiče do štěrbin třídiče kabelů. Dbejte při tom barevného kódování podle vámi zvolené normy. Dvojice žil Barva žíly Kontakt -568A Kontakt -568B 1 bílá/modrá 5 5 modrá bílá/oranžová 3 1 oranžová bílá/zelená 1 3 zelená bílá/hnědá 7 7 hnědá Zkraťte přečnívající vodiče. Návod k instalaci Communit-IA-A1-cs-22 31

32 6 Elektrické připojení SMA Solar Technology AG 8. Vložte třídič kabelů do skříně. Ověřte při tom, zda bílá šipka třídiče kabelů ukazuje na bílou šipku skříně. Třídič kabelů zaklapne. 9. Stlačte k sobě skládací díly skříně. Použijte k tomu vhodné kleště (např. hasák). Skládací díly skříně slyšitelně zaklapnou. 10. Zajistěte upevnění kabelů na skříni pomocí stahovacího pásku na kabely. 11. Přečnívající konec stahovacího pásku na kabely odřízněte. 12. Zapojte zástrčku Keystone se síťovým kabelem do patch panelu. 13. Pomocí propojovacího (patch) kabelu spojte patch panel s přepínačem. 32 Communit-IA-A1-cs-22 Návod k instalaci

33 SMA Solar Technology AG 7 Uvedení rozvaděče Communit do provozu 7 Uvedení rozvaděče Communit do provozu 7.1 Pokyny k uvedení do provozu Podmínky pro uvedení do provozu: Zdroj napětí je správně připojený a zkontrolovaný. Nepoužívané kabelové průchodky jsou uzavřené těsnicími záslepkami, které jsou součástí dodávky. Všechny kabelové průchodky jsou utažené, uzavřené a utěsněné. Síťová nastavení komunikačních přístrojů se liší od výrobních nastavení příslušného výrobce. Síťová nastavení před připojením k datové síti Přístroje používané v rozvaděči Communit jsou dodávány se standardní konfigurací. Proto může v případě použití dvou či více rozvaděčů Communit docházet ke konfliktům IP adres. Pokud máte ve FV systému více než jeden rozvaděč Communit, změňte ještě před připojením k datové síti IP adresy přístrojů ve všech rozvaděčích Communit kromě jednoho. Nálepky s IP adresami Na komunikačních přístrojích jsou umístěny nálepky s IP adresami nastavenými z výroby. Pokud změníte IP adresu některého komunikačního přístroje, změňte ji i na příslušné nálepce. 7.2 Konfigurace směrovače Při expedici je směrovač konfigurován na standardní nastavení pro komunikaci s modemem prostřednictvím síťového protokolu Point-to-Point-Protocol over Ethernet (PPPoE). Pokud váš modem používá jiné síťové protokoly, musí váš směrovač dostat jinou konfiguraci. Kontaktujte svého distribučního partnera nebo linku SMA Service Line. Přihlašovací údaje IP adresa: maska podsítě: heslo pro uživatelskou skupinu installer : 1111 heslo pro uživatelskou skupinu user : 0000 SIM karta Předtím než do směrovače zasunete SIM kartu, očistěte ji hadříkem nepouštějícím vlákna a alkoholem. SIM kartu do směrovače zasouvejte, pouze když je vypnutý. Postup při výměně SIM karty Při vložení jiné SIM karty směrovač SIM kartu kontaktuje s uloženým kódem PIN. Pokud tento kód PIN nové SIM kartě neodpovídá, SIM karta se zablokuje. Než novou SIM kartu do směrovače vložíte, zadejte a uložte nový kód PIN. Postup: 1. Připojte ke směrovači počítač. 2. Spusťte webový prohlížeč (např. Internet Explorer). 3. Do řádku adresy zadejte IP adresu směrovače a stiskněte klávesu Enter. 4. Klikněte na tlačítko [OK]. 5. V nabídce klikněte na možnosti Connectivity Settings > Internet Settings. Návod k instalaci Communit-IA-A1-cs-22 33

34 7 Uvedení rozvaděče Communit do provozu SMA Solar Technology AG 6. V části Internet Settings zadejte údaje vašeho poskytovatele připojení k internetu: Ověřte, zda je z rozevíracího seznamu v poli Internet Service vybrán správný druh připojení k internetu. Klikněte na tlačítko [Set]. Pokud máte jako připojení k internetu nastavenou možnost UMTS/GPRS, do pole APN / Phone Number zadejte APN vašeho poskytovatele připojení k internetu. Do pole Username zadejte uživatelské jméno pro přístup k internetu. Uživatelské jméno stanovuje poskytovatel připojení k internetu. Do pole Password zadejte heslo pro přístup k internetu. Heslo stanovuje poskytovatel připojení k internetu. Do pole Password verify znovu zadejte heslo pro potvrzení. Klikněte na tlačítko [SAVE]. 7. Pokud je vaše SIM karta chráněna kódem PIN, v nabídce klikněte na možnosti Connectivity Settings > Modem Settings. 8. Zaškrtněte políčko SIM-PIN. 9. Do pole PIN zadejte kód PIN dané SIM karty. 10. Do pole PIN verify znovu zadejte kód PIN pro potvrzení. 11. Klikněte na tlačítko [SAVE]. 12. Aby bylo možné odeslat při výpadku redundantního síťového zdroje, aktivujte monitorování digitálních vstupů 1/2: V nabídce klikněte na možnost IO Settings. Zaškrtněte políčko Activate. Z rozevíracího seznamu Signal action vyberte možnost Alarm - send . V případě potřeby zadejte do pole Message text u. Klikněte na tlačítko [SAVE]. 13. Restartujte směrovač: V nabídce klikněte na možnost Home. Klikněte na tlačítko [REBOOT]. Směrovač uloží nastavené údaje a restartuje se. 34 Communit-IA-A1-cs-22 Návod k instalaci

35 SMA Solar Technology AG 7 Uvedení rozvaděče Communit do provozu 7.3 Konfigurace přepínače Síťová nastavení přepínače se liší od výrobních nastavení výrobce. Přihlašovací údaje IP adresa 1. přepínače: pokud je k dispozici 2. přepínač, IP adresa 2. přepínače: maska podsítě: brána: heslo pro uživatelskou skupinu admin : private Postup: 1. Připojte k přepínači počítač. 2. Spusťte webový prohlížeč (např. Internet Explorer). 3. Do řádku adresy zadejte IP adresu přepínače a stiskněte klávesu Enter. 4. Z rozevíracího seznamu vyberte uživatelskou skupinu. 5. Zadejte heslo uživatelské skupiny. 6. Klikněte na tlačítko [OK]. 7. V nabídce klikněte na možnosti Basic Settings > Network. 8. Do pole IP address zadejte požadovanou IP adresu. 9. Klikněte na tlačítko [Set]. Přepínač uloží nastavené údaje. 7.4 Uvedení dataloggeru Sunny WebBox do provozu Přihlašovací údaje IP adresa dataloggeru Sunny WebBox: maska podsítě: Postup: Nastavte datalogger Sunny WebBox (viz dokumentace dataloggeru Sunny WebBox). Návod k instalaci Communit-IA-A1-cs-22 35

36 8 Údržba rozvaděče Communit SMA Solar Technology AG 8 Údržba rozvaděče Communit 8.1 Interval údržby Údržbu rozvaděče Communit provádějte každých 24 měsíců. 8.2 Kontrola místa instalace a samotné instalace rozvaděče Communit Ověřte, zda je místo instalace snadno přístupné bez použití dalších pomocných prostředků. Ověřte, zda je rozvaděč Communit pevně namontovaný. 8.3 Kontrola skříně a vnitřního prostoru skříně Zkontrolujte, zda není skříň rozvaděče Communit poškozená nebo znečištěná. Pokud je skříň značně poškozená, kontaktujte linku SMA Service Line. Ověřte, zda je skříň čistá. Ověřte, zda jsou záslepky pro vyrovnávání tlaku ve skříni rozvaděče Communit neporušené a čisté. Ověřte, zda je zámek dvířek neporušený a čistý. Zkontrolujte, zda jsou těsnění okolo rámů dvířek neporušená. Pokud jsou těsnění poškozená, vyměňte je. Ověřte, zda jsou všechny kabelové průchodky uzavřené a utěsněné. 8.4 Kontrola napájecího napětí Zkontrolujte, zda jsou síťové zdroje v provozu. Pokud LED dioda na redundantním modulu svítí, jsou síťové zdroje v provozu. Pokud LED dioda na redundantním modulu nesvítí, kontaktujte linku SMA Service Line. 36 Communit-IA-A1-cs-22 Návod k instalaci

37 SMA Solar Technology AG 9 Odstavení z provozu 9 Odstavení z provozu 9.1 Demontáž rozvaděče Communit Podmínka: Není přítomno napájecí napětí. Postup: 1. Otevřete dvířka rozvaděče Communit. 2. Vytáhněte všechny kabely ze směrovače. 3. Vytáhněte všechny kabely z přepínačů. 4. Pokud jsou k dispozici optická vlákna, odpojte je. 5. Odpojte všechny kabely od svorkovnice. 6. Uvolněte kabelové průchodky. 7. Vytáhněte všechny kabely skrz kabelové průchodky. 8. Demontujte rozvaděč Communit. 9.2 Likvidace rozvaděče Communit Zlikvidujte rozvaděč Communit podle platných předpisů pro likvidaci elektronického opadu. Návod k instalaci Communit-IA-A1-cs-22 37

38 10 Identifikace chyb SMA Solar Technology AG 10 Identifikace chyb Příznak Ve FV systému nedochází ke komunikaci. Poruchy komunikace. Příčina a řešení chyba konfigurace Řešení: Ověřte, zda jsou všechny komunikační komponenty pro datovou síť FV systému správně konfigurované (informace k přidělování IP adres najdete v technických informacích Plant communication in large-scale PV plants na webu chyba zapojení kabelu RS485 Řešení: Ověřte, zda jsou kabely RS485 správně připojené (viz kapitola 6.3 a schéma RS485 Princip kabeláže ). chyba při připojování propojovacího (patch) kabelu Řešení: Ověřte, zda je směr vysílání a směr příjmu u optických síťových zařízení správný. špatné místo montáže antény Řešení: Určete optimální místo pro montáž antény (viz kapitola 5.4 Určení optimálního místa pro montáž antény, strana 19). 38 Communit-IA-A1-cs-22 Návod k instalaci
