II. Filtry. Filters. 2. místo v soutěži DLW bazén roku 2008 Fólie DLW Blue

Transkript

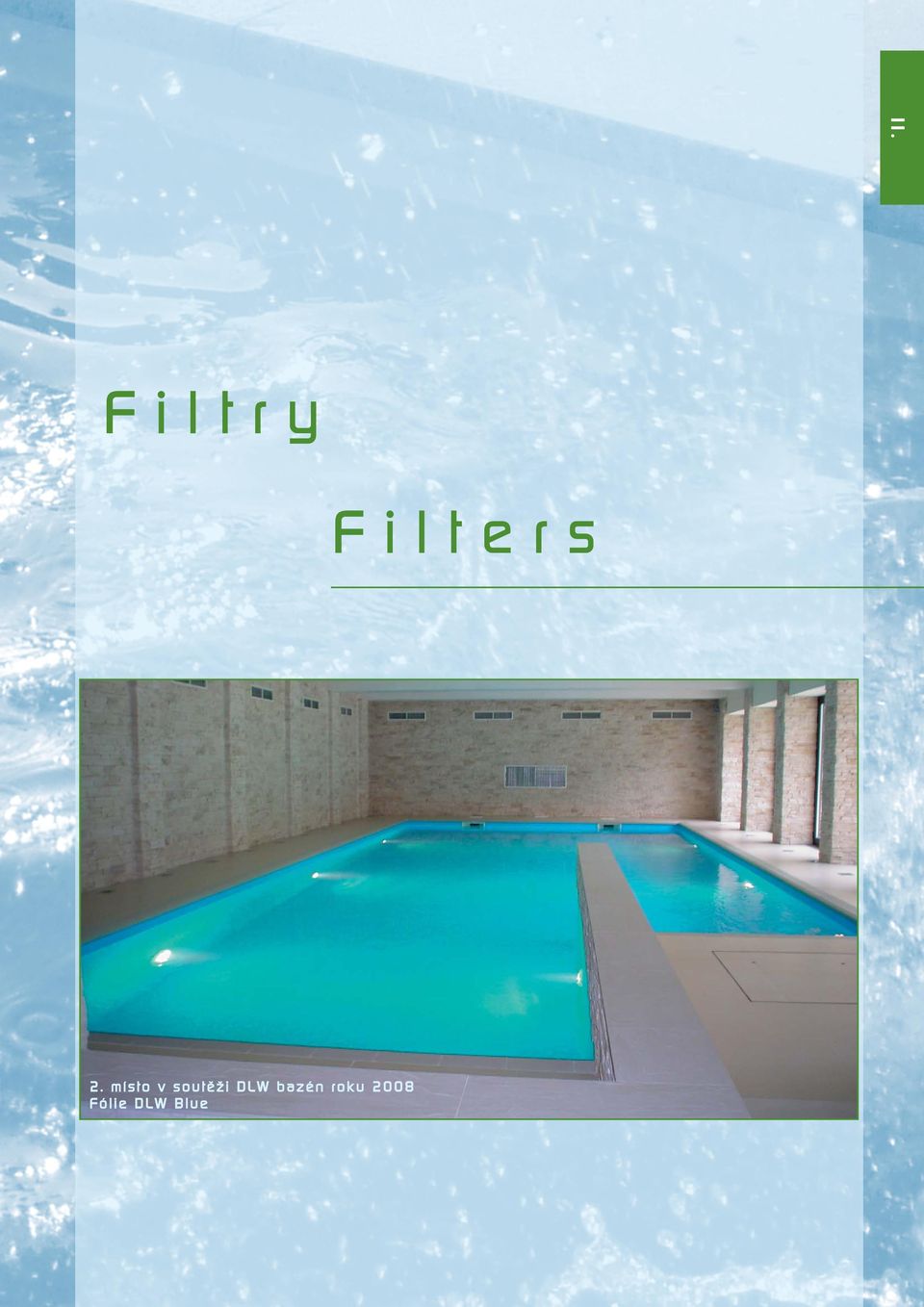

1 II. Filtry Filters 2. místo v soutěži DLW bazén roku 2008 Fólie DLW Blue

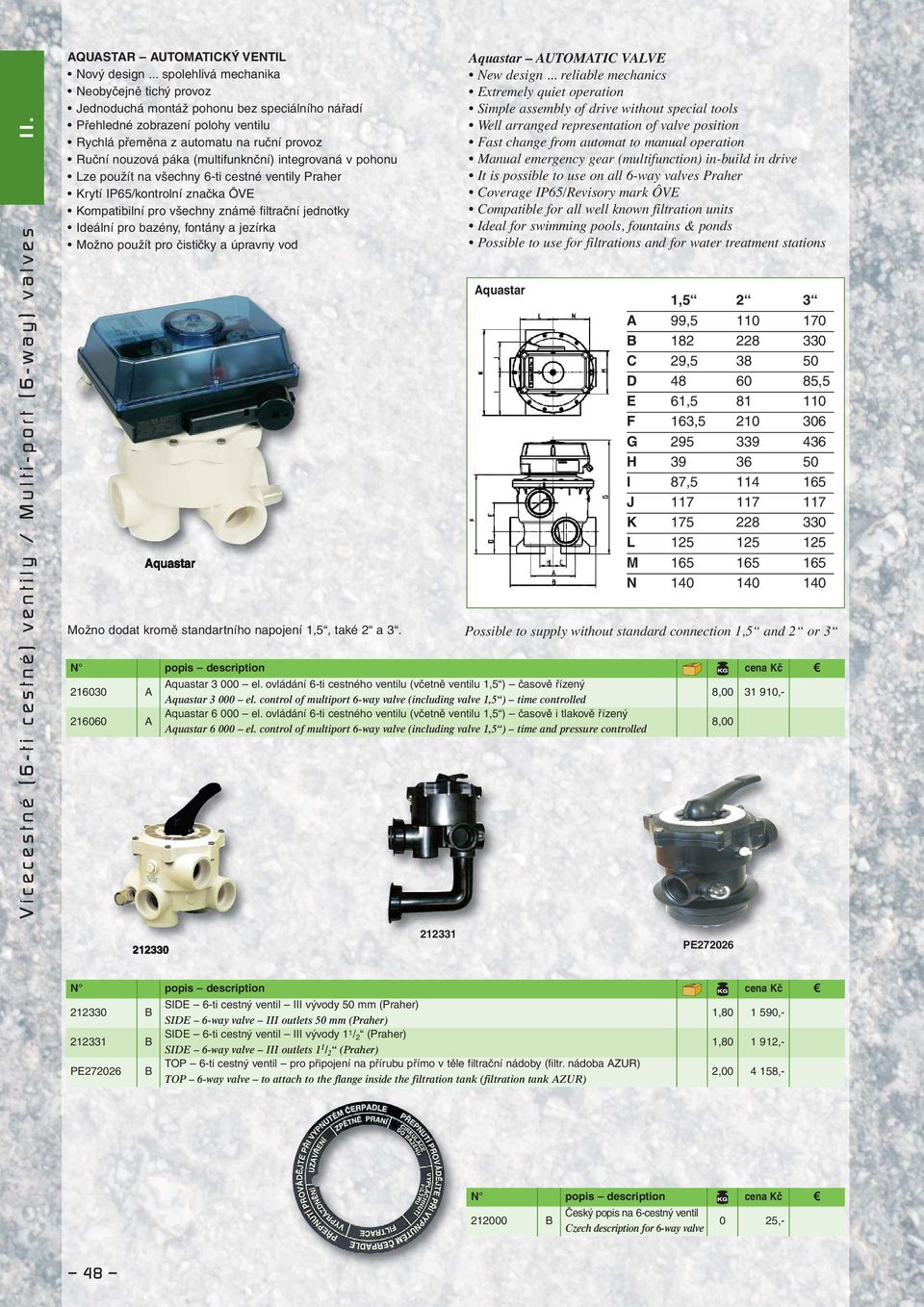

2 Vícecestné (6-ti cestné) ventily / Multi-port (6-way) valves II. AQUASTAR AUTOMATICKÝ VENTIL Nový design... spolehlivá mechanika Neobyčejně tichý provoz Jednoduchá montáž pohonu bez speciálního nářadí Přehledné zobrazení polohy ventilu Rychlá přeměna z automatu na ruční provoz Ruční nouzová páka (multifunknční) integrovaná v pohonu Lze použít na všechny 6-ti cestné ventily Praher Krytí IP65/kontrolní značka ÔVE Kompatibilní pro všechny známé filtrační jednotky Ideální pro bazény, fontány a jezírka Možno použít pro čističky a úpravny vod Aquastar Aquastar AUTOMATIC VALVE New design... reliable mechanics Extremely quiet operation Simple assembly of drive without special tools Well arranged representation of valve position Fast change from automat to manual operation Manual emergency gear (multifunction) in-build in drive It is possible to use on all 6-way valves Praher Coverage IP65/Revisory mark ÔVE Compatible for all well known filtration units Ideal for swimming pools, fountains & ponds Possible to use for filtrations and for water treatment stations Aquastar 1,5 2 3 A 99, B C 29, D ,5 E 61, F 163, G H I 87, J K L M N Možno dodat kromě standartního napojení 1,5, také 2 a 3. Possible to supply without standard connection 1,5 and 2 or 3 popis description cena Kč A Aquastar el. ovládání 6-ti cestného ventilu (včetně ventilu 1,5 ) časově řízený Aquastar el. control of multiport 6-way valve (including valve 1,5 ) time controlled 8, , A Aquastar el. ovládání 6-ti cestného ventilu (včetně ventilu 1,5 ) časově i tlakově řízený Aquastar el. control of multiport 6-way valve (including valve 1,5 ) time and pressure controlled 8, PE popis description cena Kč B SIDE 6-ti cestný ventil III vývody 50 mm (Praher) SIDE 6-way valve III outlets 50 mm (Praher) 1, , B SIDE 6-ti cestný ventil III vývody 11 / 2 (Praher) SIDE 6-way valve III outlets 1 1 / 2 (Praher) 1, ,- PE B TOP 6-ti cestný ventil pro připojení na přírubu přímo v těle filtrační nádoby (filtr. nádoba AZUR) TOP 6-way valve to attach to the flange inside the filtration tank (filtration tank AZUR) 2, ,- popis description cena Kč Český popis na 6-cestný ventil B 0 25,- Czech description for 6-way valve 48

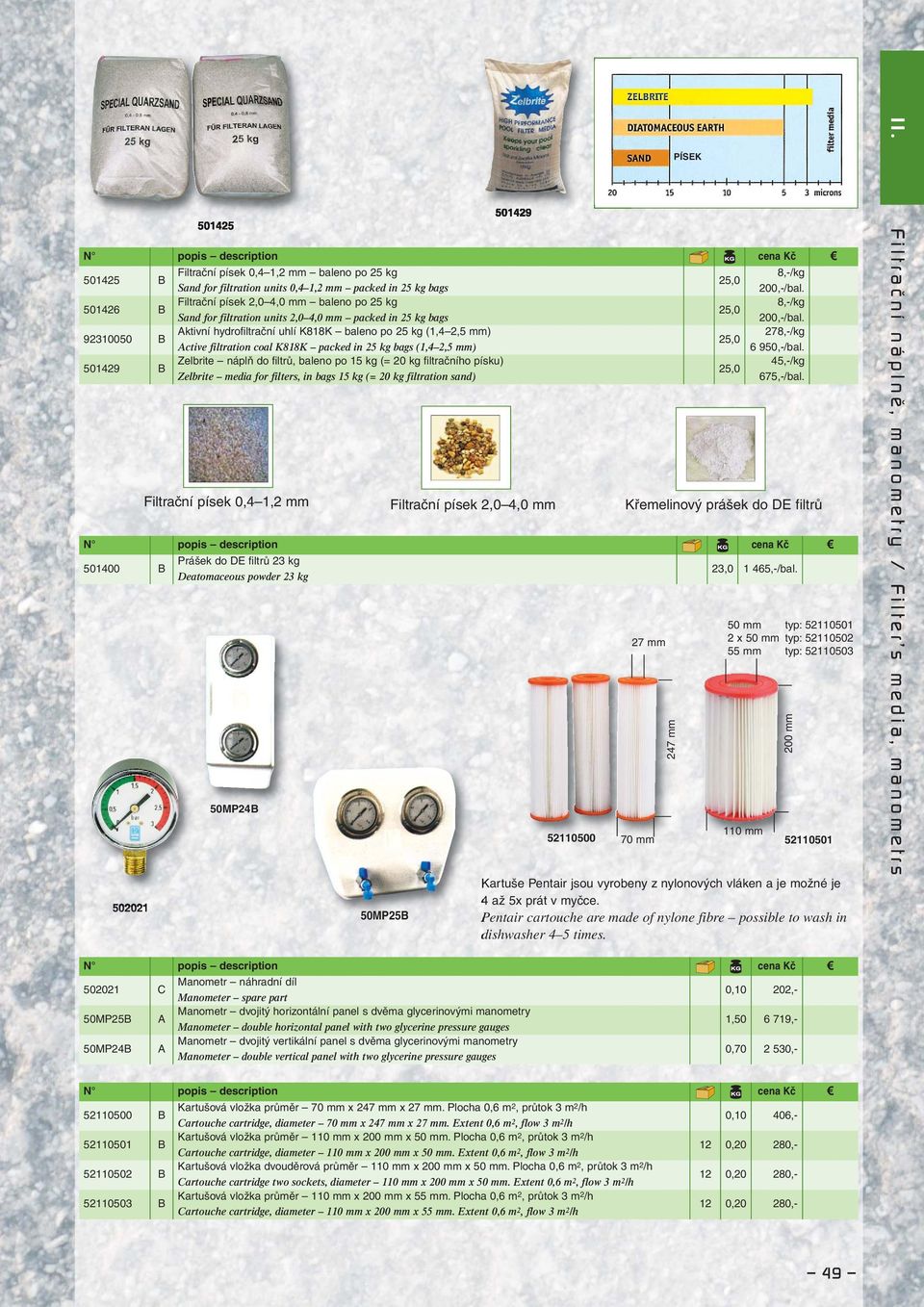

3 II. PÍSEK popis description cena Kč B Filtrační písek 0,4 1,2 mm baleno po 25 kg 8,-/kg 25,0 Sand for filtration units 0,4 1,2 mm packed in 25 kg bags 200,-/bal B Filtrační písek 2,0 4,0 mm baleno po 25 kg 8,-/kg 25,0 Sand for filtration units 2,0 4,0 mm packed in 25 kg bags 200,-/bal B Aktivní hydrofiltrační uhlí K818K baleno po 25 kg (1,4 2,5 mm) 278,-/kg 25,0 Active filtration coal K818K packed in 25 kg bags (1,4 2,5 mm) 6 950,-/bal B Zelbrite náplň do filtrů, baleno po 15 kg (= 20 kg filtračního písku) 45,-/kg 25,0 Zelbrite media for filters, in bags 15 kg (= 20 kg filtration sand) 675,-/bal Filtrační písek 0,4 1,2 mm Filtrační písek 2,0 4,0 mm Křemelinový prášek do DE filtrů popis description cena Kč B Prášek do DE filtrů 23 kg Deatomaceous powder 23 kg 50MP24B 50MP25B 27 mm 247 mm 23, ,-/bal. 50 mm typ: x 50 mm typ: mm typ: mm mm Kartuše Pentair jsou vyrobeny z nylonových vláken a je možné je 4 až 5x prát v myčce. Pentair cartouche are made of nylone fibre possible to wash in dishwasher 4 5 times. 200 mm Filtrační náplně, manometry / Filter s media, manometrs popis description cena Kč C Manometr náhradní díl Manometer spare part 0,10 202,- 50MP25B A Manometr dvojitý horizontální panel s dvěma glycerinovými manometry Manometer double horizontal panel with two glycerine pressure gauges 1, ,- 50MP24B A Manometr dvojitý vertikální panel s dvěma glycerinovými manometry Manometer double vertical panel with two glycerine pressure gauges 0, ,- popis description cena Kč B Kartušová vložka průměr 70 mm x 247 mm x 27 mm. Plocha 0,6 m2, průtok 3 m 2 /h Cartouche cartridge, diameter 70 mm x 247 mm x 27 mm. Extent 0,6 m 2, flow 3 m 2 /h 0,10 406, B Kartušová vložka průměr 110 mm x 200 mm x 50 mm. Plocha 0,6 m2, průtok 3 m 2 /h Cartouche cartridge, diameter 110 mm x 200 mm x 50 mm. Extent 0,6 m 2, flow 3 m 2 /h 12 0,20 280, B Kartušová vložka dvouděrová průměr 110 mm x 200 mm x 50 mm. Plocha 0,6 m2, průtok 3 m 2 /h Cartouche cartridge two sockets, diameter 110 mm x 200 mm x 50 mm. Extent 0,6 m 2, flow 3 m 2 /h 12 0,20 280, B Kartušová vložka průměr 110 mm x 200 mm x 55 mm. Plocha 0,6 m2, průtok 3 m 2 /h Cartouche cartridge, diameter 110 mm x 200 mm x 55 mm. Extent 0,6 m 2, flow 3 m 2 /h 12 0,20 280,- 49

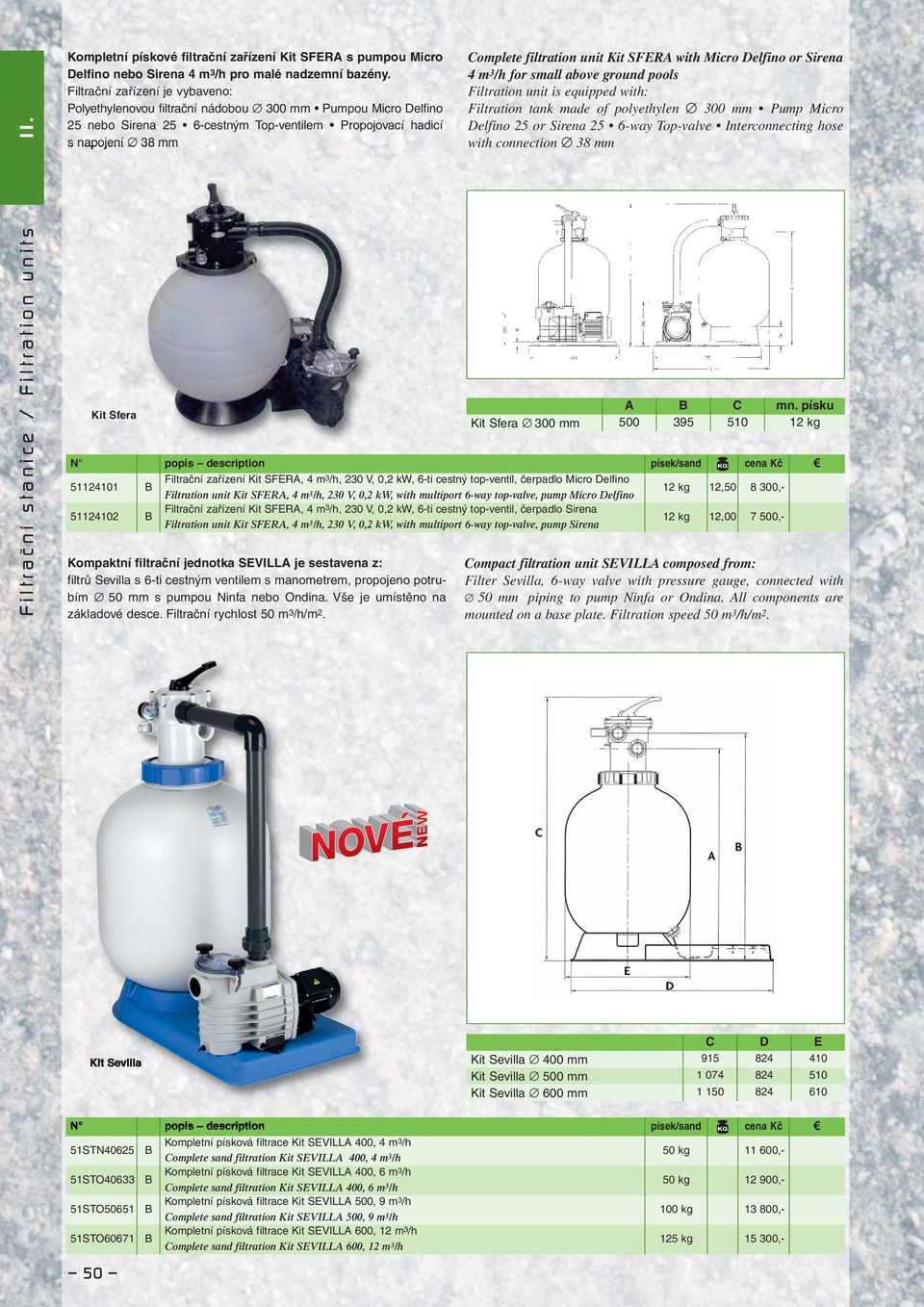

4 Filtrační stanice / Filtration units II. Kompletní pískové filtrační zařízení Kit SFERA s pumpou Micro Delfino nebo Sirena 4 m 3 /h pro malé nadzemní bazény. Filtrační zařízení je vybaveno: Polyethylenovou filtrační nádobou 300 mm Pumpou Micro Delfino 25 nebo Sirena 25 6-cestným Top-ventilem Propojovací hadicí s napojení 38 mm Kit Sfera A B C mn. písku Kit Sfera 300 mm kg B Filtrační zařízení Kit SFERA, 4 m3 /h, 230 V, 0,2 kw, 6-ti cestný top-ventil, čerpadlo Micro Delfino Filtration unit Kit SFERA, 4 m 3 /h, 230 V, 0,2 kw, with multiport 6-way top-valve, pump Micro Delfino 12 kg 12, , B Filtrační zařízení Kit SFERA, 4 m3 /h, 230 V, 0,2 kw, 6-ti cestný top-ventil, čerpadlo Sirena Filtration unit Kit SFERA, 4 m 3 /h, 230 V, 0,2 kw, with multiport 6-way top-valve, pump Sirena 12 kg 12, ,- Kompaktní filtrační jednotka SEVILLA je sestavena z: filtrů Sevilla s 6-ti cestným ventilem s manometrem, propojeno potrubím 50 mm s pumpou Ninfa nebo Ondina. Vše je umístěno na základové desce. Filtrační rychlost 50 m 3 /h/m 2. Complete filtration unit Kit SFERA with Micro Delfino or Sirena 4m 3 /h for small above ground pools Filtration unit is equipped with: Filtration tank made of polyethylen 300 mm Pump Micro Delfino 25 or Sirena 25 6-way Top-valve Interconnecting hose with connection 38 mm Compact filtration unit SEVILLA composed from: Filter Sevilla, 6-way valve with pressure gauge, connected with 50 mm piping to pump Ninfa or Ondina. All components are mounted on a base plate. Filtration speed 50 m 3 /h/m 2. Kit Sevilla C D E Kit Sevilla 400 mm Kit Sevilla 500 mm Kit Sevilla 600 mm STN40625 B Kompletní písková filtrace Kit SEVILLA 400, 4 m3 /h Complete sand filtration Kit SEVILLA 400, 4 m 3 /h 50 kg ,- 51STO40633 B Kompletní písková filtrace Kit SEVILLA 400, 6 m3 /h Complete sand filtration Kit SEVILLA 400, 6 m 3 /h 50 kg ,- 51STO50651 B Kompletní písková filtrace Kit SEVILLA 500, 9 m3 /h Complete sand filtration Kit SEVILLA 500, 9 m 3 /h 100 kg ,- 51STO60671 B Kompletní písková filtrace Kit SEVILLA 600, 12 m3 /h Complete sand filtration Kit SEVILLA 600, 12 m 3 /h 125 kg ,- 50

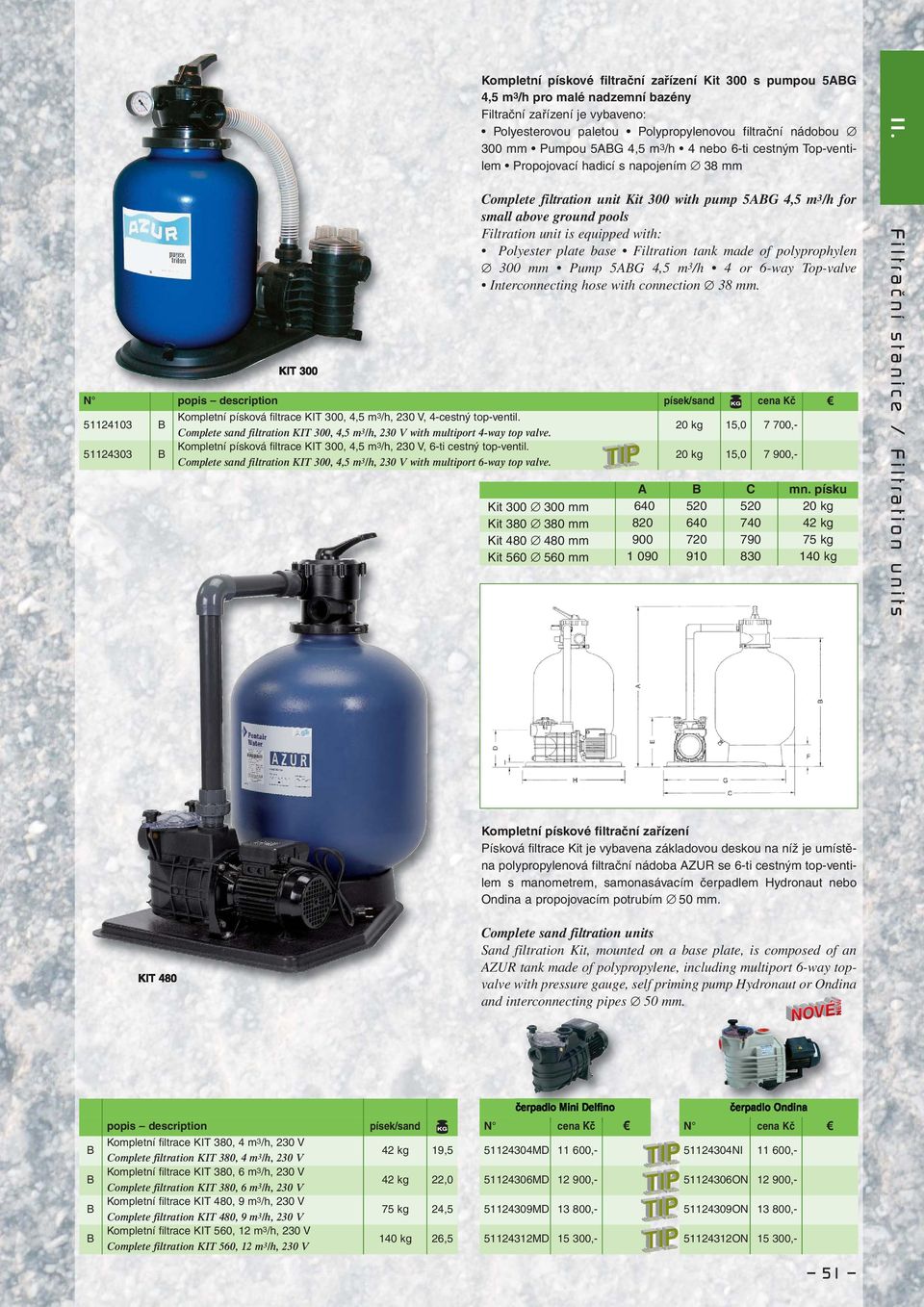

5 KIT 300 popis description B B písek/sand Kompletní písková filtrace KIT 300, 4,5 m3/h, 230 V, 4-cestný top-ventil. Complete sand filtration KIT 300, 4,5 m3/h, 230 V with multiport 4-way top valve. Kompletní písková filtrace KIT 300, 4,5 m3/h, 230 V, 6-ti cestný top-ventil. Complete sand filtration KIT 300, 4,5 m3/h, 230 V with multiport 6-way top valve. Kit Kit Kit Kit mm mm mm mm A kg 15, ,- 20 kg 15, ,- B cena Kč C mn. písku 20 kg 42 kg 75 kg 140 kg Kompletní pískové filtrační zařízení Písková filtrace Kit je vybavena základovou deskou na níž je umístěna polypropylenová filtrační nádoba AZUR se 6-ti cestným top-ventilem s manometrem, samonasávacím čerpadlem Hydronaut nebo Ondina a propojovacím potrubím 50 mm. Complete sand filtration units Sand filtration Kit, mounted on a base plate, is composed of an AZUR tank made of polypropylene, including multiport 6-way topvalve with pressure gauge, self priming pump Hydronaut or Ondina and interconnecting pipes 50 mm. KIT 480 čerpadlo Mini Delfino popis description B B B B Kompletní filtrace KIT 380, 4 m3/h, 230 V Complete filtration KIT 380, 4 m3/h, 230 V Kompletní filtrace KIT 380, 6 m3/h, 230 V Complete filtration KIT 380, 6 m3/h, 230 V Kompletní filtrace KIT 480, 9 m3/h, 230 V Complete filtration KIT 480, 9 m3/h, 230 V Kompletní filtrace KIT 560, 12 m3/h, 230 V Complete filtration KIT 560, 12 m3/h, 230 V písek/sand cena Kč čerpadlo Ondina cena Kč ,- 42 kg 19, MD , NI 42 kg 22, MD , ON ,- 75 kg 24, MD , ON ,- 140 kg 26, MD , ON ,- 51 Filtrační stanice / Filtration units Complete filtration unit Kit 300 with pump 5ABG 4,5 m3/h for small above ground pools Filtration unit is equipped with: Polyester plate base Filtration tank made of polyprophylen 300 mm Pump 5ABG 4,5 m3/h 4 or 6-way Top-valve Interconnecting hose with connection 38 mm. II. Kompletní pískové filtrační zařízení Kit 300 s pumpou 5ABG 4,5 m3/h pro malé nadzemní bazény Filtrační zařízení je vybaveno: Polyesterovou paletou Polypropylenovou filtrační nádobou 300 mm Pumpou 5ABG 4,5 m3/h 4 nebo 6-ti cestným Top-ventilem Propojovací hadicí s napojením 38 mm

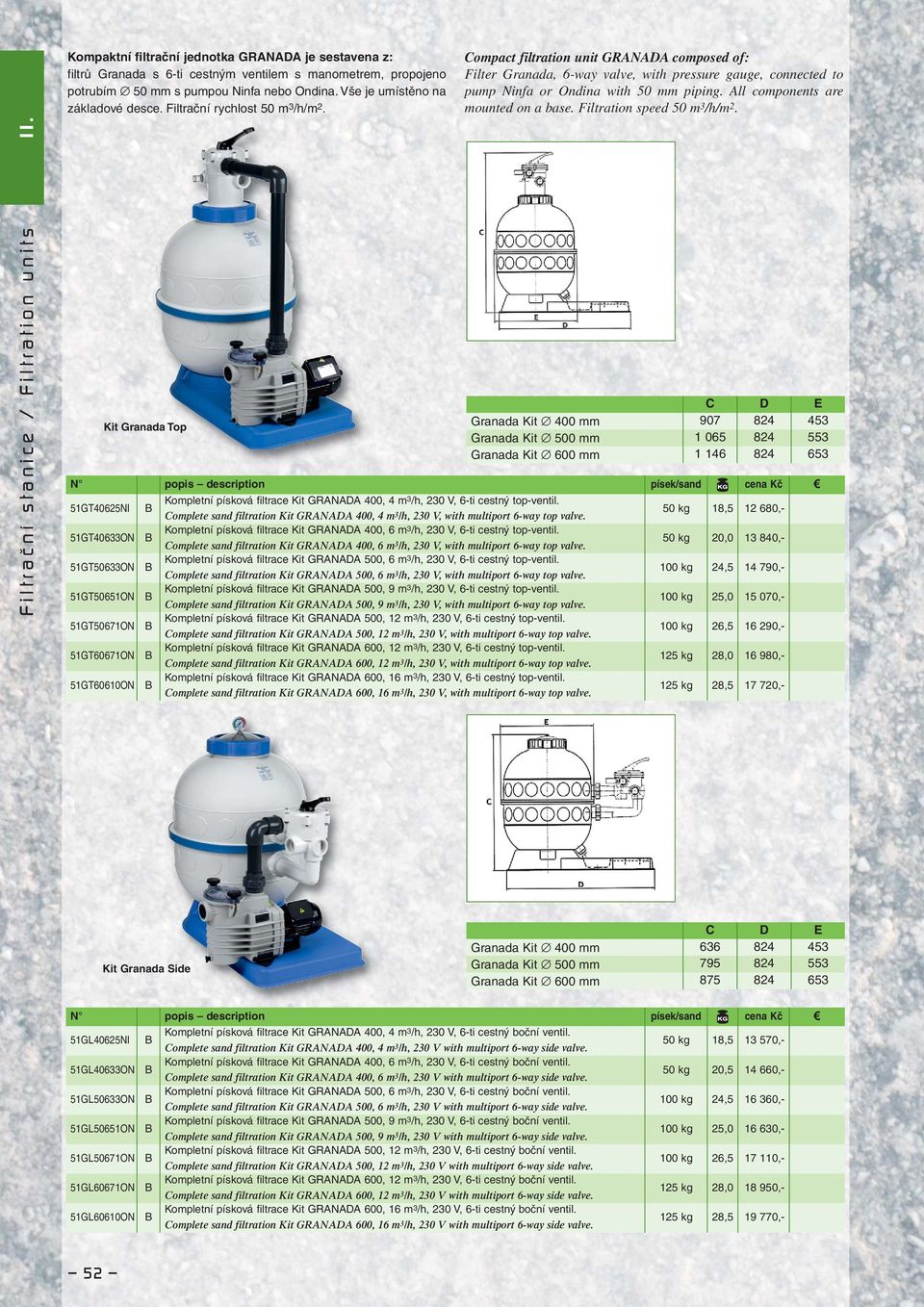

6 Filtrační stanice / Filtration units II. Kompaktní filtrační jednotka GRANADA je sestavena z: filtrů Granada s 6-ti cestným ventilem s manometrem, propojeno potrubím 50 mm s pumpou Ninfa nebo Ondina. Vše je umístěno na základové desce. Filtrační rychlost 50 m 3 /h/m 2. Kit Granada Top Compact filtration unit GRANADA composed of: Filter Granada, 6-way valve, with pressure gauge, connected to pump Ninfa or Ondina with 50 mm piping. All components are mounted on a base. Filtration speed 50 m 3 /h/m 2. C D E Granada Kit 400 mm Granada Kit 500 mm Granada Kit 600 mm GT40625NI B Kompletní písková filtrace Kit GRANADA 400, 4 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 400, 4 m 3 /h, 230 V, with multiport 6-way top valve. 50 kg 18, ,- 51GT40633ON B Kompletní písková filtrace Kit GRANADA 400, 6 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 400, 6 m 3 /h, 230 V, with multiport 6-way top valve. 50 kg 20, ,- 51GT50633ON B Kompletní písková filtrace Kit GRANADA 500, 6 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 500, 6 m 3 /h, 230 V, with multiport 6-way top valve. 100 kg 24, ,- 51GT50651ON B Kompletní písková filtrace Kit GRANADA 500, 9 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 500, 9 m 3 /h, 230 V, with multiport 6-way top valve. 100 kg 25, ,- 51GT50671ON B Kompletní písková filtrace Kit GRANADA 500, 12 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 500, 12 m 3 /h, 230 V, with multiport 6-way top valve. 100 kg 26, ,- 51GT60671ON B Kompletní písková filtrace Kit GRANADA 600, 12 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 600, 12 m 3 /h, 230 V, with multiport 6-way top valve. 125 kg 28, ,- 51GT60610ON B Kompletní písková filtrace Kit GRANADA 600, 16 m3 /h, 230 V, 6-ti cestný top-ventil. Complete sand filtration Kit GRANADA 600, 16 m 3 /h, 230 V, with multiport 6-way top valve. 125 kg 28, ,- Kit Granada Side C D E Granada Kit 400 mm Granada Kit 500 mm Granada Kit 600 mm GL40625NI B Kompletní písková filtrace Kit GRANADA 400, 4 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 400, 4 m 3 /h, 230 V with multiport 6-way side valve. 50 kg 18, ,- 51GL40633ON B Kompletní písková filtrace Kit GRANADA 400, 6 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 400, 6 m 3 /h, 230 V with multiport 6-way side valve. 50 kg 20, ,- 51GL50633ON B Kompletní písková filtrace Kit GRANADA 500, 6 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 500, 6 m 3 /h, 230 V with multiport 6-way side valve. 100 kg 24, ,- 51GL50651ON B Kompletní písková filtrace Kit GRANADA 500, 9 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 500, 9 m 3 /h, 230 V with multiport 6-way side valve. 100 kg 25, ,- 51GL50671ON B Kompletní písková filtrace Kit GRANADA 500, 12 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 500, 12 m 3 /h, 230 V with multiport 6-way side valve. 100 kg 26, ,- 51GL60671ON B Kompletní písková filtrace Kit GRANADA 600, 12 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 600, 12 m 3 /h, 230 V with multiport 6-way side valve. 125 kg 28, ,- 51GL60610ON B Kompletní písková filtrace Kit GRANADA 600, 16 m3 /h, 230 V, 6-ti cestný boční ventil. Complete sand filtration Kit GRANADA 600, 16 m 3 /h, 230 V with multiport 6-way side valve. 125 kg 28, ,- 52

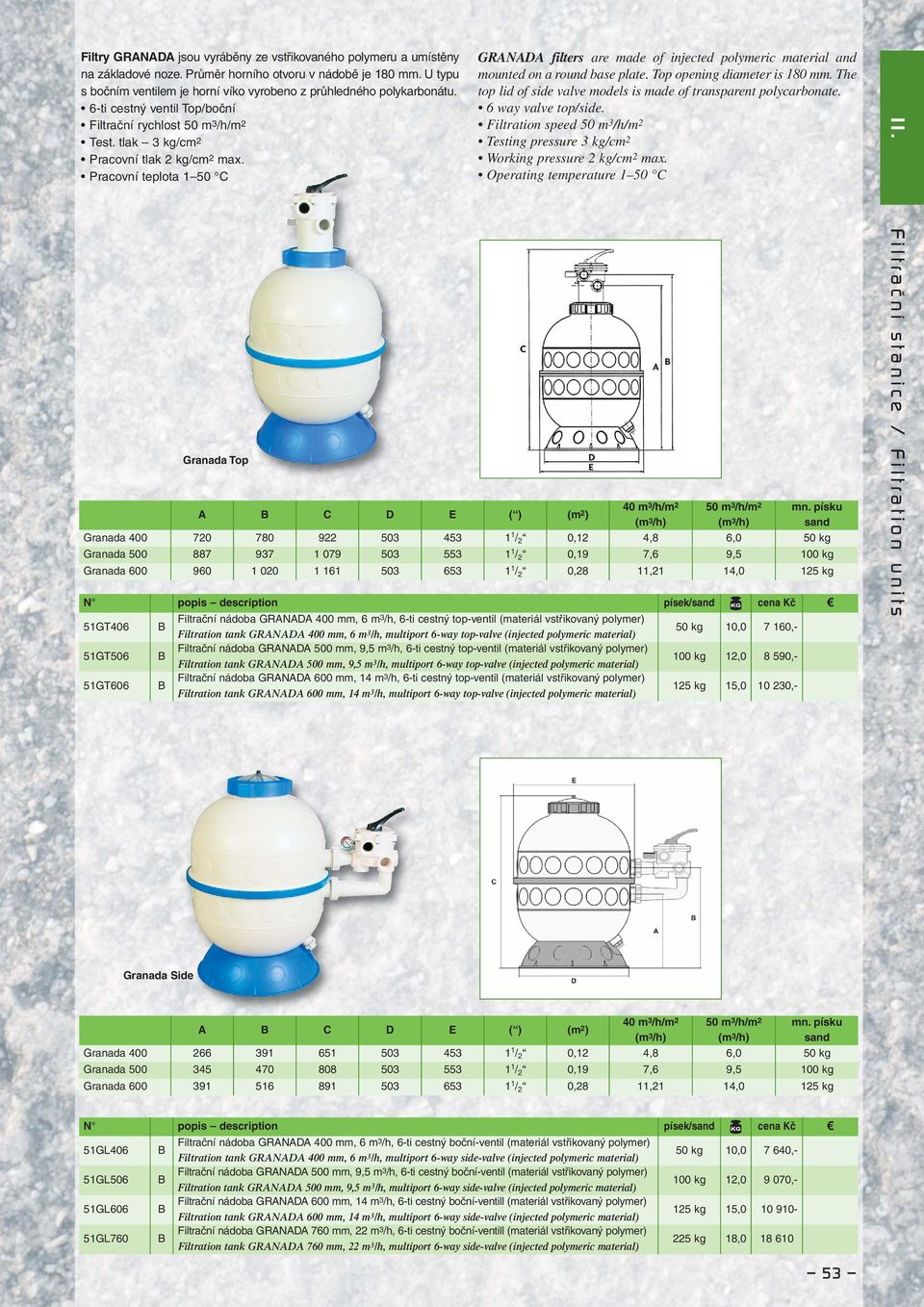

7 Filtry GRANADA jsou vyráběny ze vstřikovaného polymeru a umístěny na základové noze. Průměr horního otvoru v nádobě je 180 mm. U typu s bočním ventilem je horní víko vyrobeno z průhledného polykarbonátu. 6-ti cestný ventil Top/boční Filtrační rychlost 50 m 3 /h/m 2 Test. tlak 3 kg/cm 2 Pracovní tlak 2 kg/cm 2 max. Pracovní teplota 1 50 C GRANADA filters are made of injected polymeric material and mounted on a round base plate. Top opening diameter is 180 mm. The top lid of side valve models is made of transparent polycarbonate. 6 way valve top/side. Filtration speed 50 m 3 /h/m 2 Testing pressure 3 kg/cm 2 Working pressure 2 kg/cm 2 max. Operating temperature 1 50 C II. Granada Top 40 m A B C D E ( ) (m 2 ) 3 /h/m 2 50 m 3 /h/m 2 mn. písku (m 3 /h) (m 3 /h) sand Granada / 2 0,12 4,8 6,0 50 kg Granada / 2 0,19 7,6 9,5 100 kg Granada / 2 0,28 11,21 14,0 125 kg 51GT406 B Filtrační nádoba GRANADA 400 mm, 6 m3 /h, 6-ti cestný top-ventil (materiál vstřikovaný polymer) Filtration tank GRANADA 400 mm, 6 m 3 /h, multiport 6-way top-valve (injected polymeric material) 50 kg 10, ,- 51GT506 B Filtrační nádoba GRANADA 500 mm, 9,5 m3 /h, 6-ti cestný top-ventil (materiál vstřikovaný polymer) Filtration tank GRANADA 500 mm, 9,5 m 3 /h, multiport 6-way top-valve (injected polymeric material) 100 kg 12, ,- 51GT606 B Filtrační nádoba GRANADA 600 mm, 14 m3 /h, 6-ti cestný top-ventil (materiál vstřikovaný polymer) Filtration tank GRANADA 600 mm, 14 m 3 /h, multiport 6-way top-valve (injected polymeric material) 125 kg 15, ,- Filtrační stanice / Filtration units Granada Side 40 m A B C D E ( ) (m 2 ) 3 /h/m 2 50 m 3 /h/m 2 mn. písku (m 3 /h) (m 3 /h) sand Granada / 2 0,12 4,8 6,0 50 kg Granada / 2 0,19 7,6 9,5 100 kg Granada / 2 0,28 11,21 14,0 125 kg 51GL406 B Filtrační nádoba GRANADA 400 mm, 6 m3 /h, 6-ti cestný boční-ventil (materiál vstřikovaný polymer) Filtration tank GRANADA 400 mm, 6 m 3 /h, multiport 6-way side-valve (injected polymeric material) 50 kg 10, ,- 51GL506 B Filtrační nádoba GRANADA 500 mm, 9,5 m3 /h, 6-ti cestný boční-ventil (materiál vstřikovaný polymer) Filtration tank GRANADA 500 mm, 9,5 m 3 /h, multiport 6-way side-valve (injected polymeric material) 100 kg 12, ,- 51GL606 B Filtrační nádoba GRANADA 600 mm, 14 m3 /h, 6-ti cestný boční-ventill (materiál vstřikovaný polymer) Filtration tank GRANADA 600 mm, 14 m 3 /h, multiport 6-way side-valve (injected polymeric material) 125 kg 15, GL760 B Filtrační nádoba GRANADA 760 mm, 22 m3 /h, 6-ti cestný boční-ventill (materiál vstřikovaný polymer) Filtration tank GRANADA 760 mm, 22 m 3 /h, multiport 6-way side-valve (injected polymeric material) 225 kg 18,

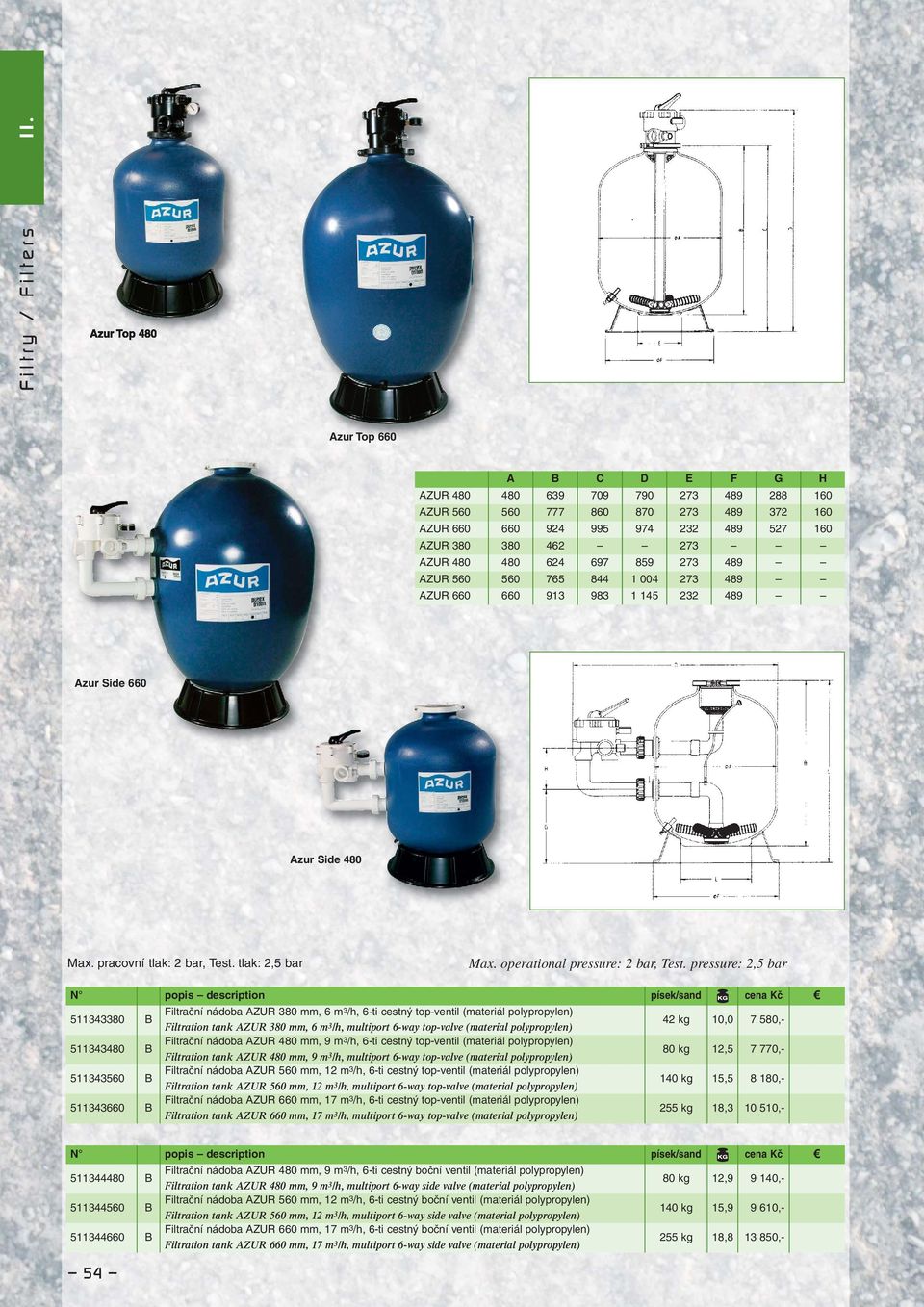

8 Filtry / Filters II. Azur Top 480 Azur Top 660 A B C D E F G H AZUR AZUR AZUR AZUR AZUR AZUR AZUR Azur Side 660 Azur Side 480 Max. pracovní tlak: 2 bar, Test. tlak: 2,5 bar Max. operational pressure: 2 bar, Test. pressure: 2,5 bar B Filtrační nádoba AZUR 380 mm, 6 m3 /h, 6-ti cestný top-ventil (materiál polypropylen) Filtration tank AZUR 380 mm, 6 m 3 /h, multiport 6-way top-valve (material polypropylen) 42 kg 10, , B Filtrační nádoba AZUR 480 mm, 9 m3 /h, 6-ti cestný top-ventil (materiál polypropylen) Filtration tank AZUR 480 mm, 9 m 3 /h, multiport 6-way top-valve (material polypropylen) 80 kg 12, , B Filtrační nádoba AZUR 560 mm, 12 m3 /h, 6-ti cestný top-ventil (materiál polypropylen) Filtration tank AZUR 560 mm, 12 m 3 /h, multiport 6-way top-valve (material polypropylen) 140 kg 15, , B Filtrační nádoba AZUR 660 mm, 17 m3 /h, 6-ti cestný top-ventil (materiál polypropylen) Filtration tank AZUR 660 mm, 17 m 3 /h, multiport 6-way top-valve (material polypropylen) 255 kg 18, , B Filtrační nádoba AZUR 480 mm, 9 m3 /h, 6-ti cestný boční ventil (materiál polypropylen) Filtration tank AZUR 480 mm, 9 m 3 /h, multiport 6-way side valve (material polypropylen) 80 kg 12, , B Filtrační nádoba AZUR 560 mm, 12 m3 /h, 6-ti cestný boční ventil (materiál polypropylen) Filtration tank AZUR 560 mm, 12 m 3 /h, multiport 6-way side valve (material polypropylen) 140 kg 15, , B Filtrační nádoba AZUR 660 mm, 17 m3 /h, 6-ti cestný boční ventil (materiál polypropylen) Filtration tank AZUR 660 mm, 17 m 3 /h, multiport 6-way side valve (material polypropylen) 255 kg 18, ,- 54

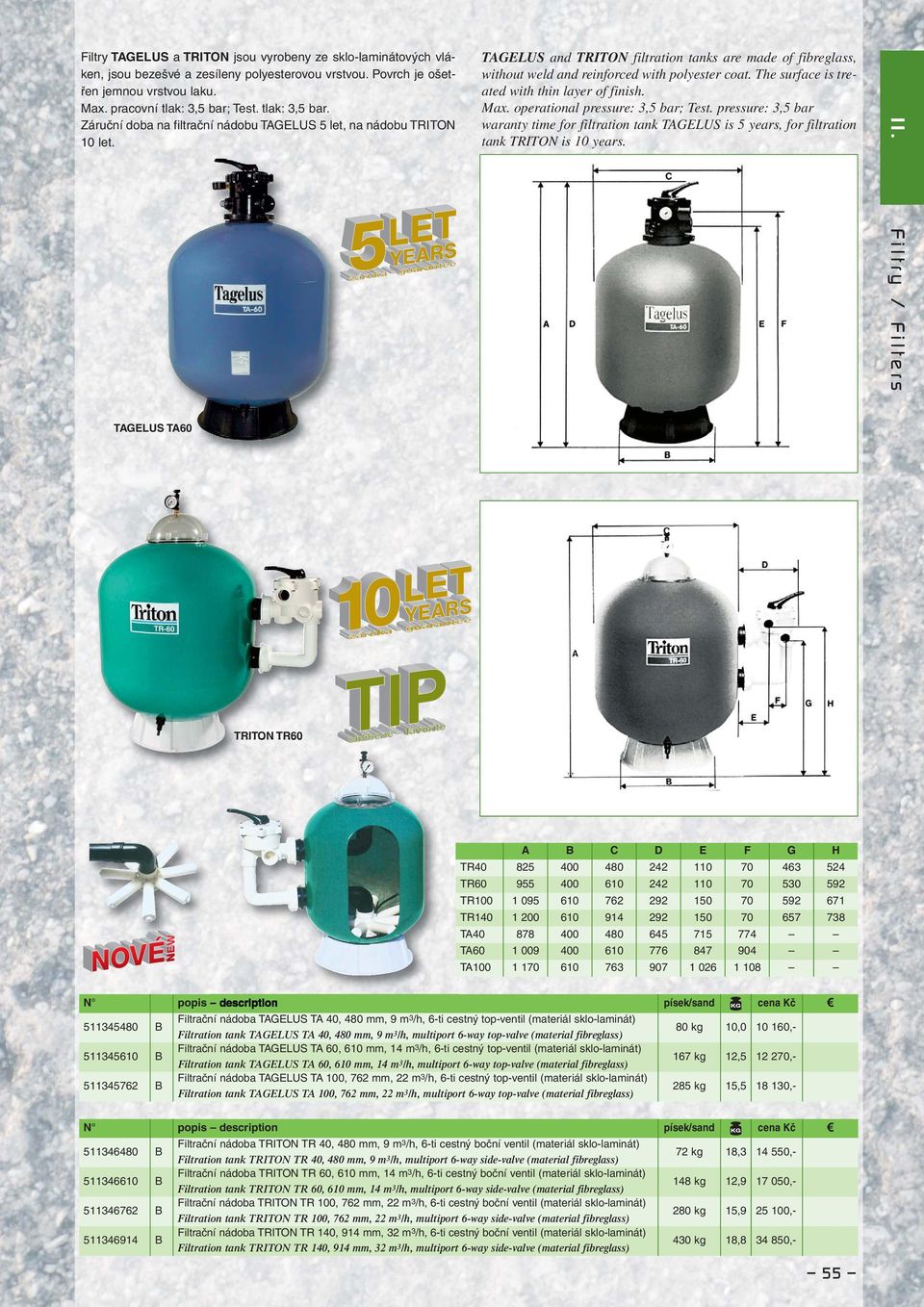

9 Filtry TAGELUS a TRITON jsou vyrobeny ze sklo-laminátových vláken, jsou bezešvé a zesíleny polyesterovou vrstvou. Povrch je ošetřen jemnou vrstvou laku. Max. pracovní tlak: 3,5 bar; Test. tlak: 3,5 bar. Záruční doba na filtrační nádobu TAGELUS 5 let, na nádobu TRITON 10 let. TAGELUS and TRITON filtration tanks are made of fibreglass, without weld and reinforced with polyester coat. The surface is treated with thin layer of finish. Max. operational pressure: 3,5 bar; Test. pressure: 3,5 bar waranty time for filtration tank TAGELUS is 5 years, for filtration tank TRITON is 10 years. II. Filtry / Filters TAGELUS TA60 TRITON TR60 A B C D E F G H TR TR TR TR TA TA TA B Filtrační nádoba TAGELUS TA 40, 480 mm, 9 m 3 /h, 6-ti cestný top-ventil (materiál sklo-laminát) Filtration tank TAGELUS TA 40, 480 mm, 9 m 3 /h, multiport 6-way top-valve (material fibreglass) 80 kg 10, , B Filtrační nádoba TAGELUS TA 60, 610 mm, 14 m 3 /h, 6-ti cestný top-ventil (materiál sklo-laminát) Filtration tank TAGELUS TA 60, 610 mm, 14 m 3 /h, multiport 6-way top-valve (material fibreglass) 167 kg 12, , B Filtrační nádoba TAGELUS TA 100, 762 mm, 22 m 3 /h, 6-ti cestný top-ventil (materiál sklo-laminát) Filtration tank TAGELUS TA 100, 762 mm, 22 m 3 /h, multiport 6-way top-valve (material fibreglass) 285 kg 15, , B Filtrační nádoba TRITON TR 40, 480 mm, 9 m 3 /h, 6-ti cestný boční ventil (materiál sklo-laminát) Filtration tank TRITON TR 40, 480 mm, 9 m 3 /h, multiport 6-way side-valve (material fibreglass) 72 kg 18, , B Filtrační nádoba TRITON TR 60, 610 mm, 14 m 3 /h, 6-ti cestný boční ventil (materiál sklo-laminát) Filtration tank TRITON TR 60, 610 mm, 14 m 3 /h, multiport 6-way side-valve (material fibreglass) 148 kg 12, , B Filtrační nádoba TRITON TR 100, 762 mm, 22 m 3 /h, 6-ti cestný boční ventil (materiál sklo-laminát) Filtration tank TRITON TR 100, 762 mm, 22 m 3 /h, multiport 6-way side-valve (material fibreglass) 280 kg 15, , B Filtrační nádoba TRITON TR 140, 914 mm, 32 m 3 /h, 6-ti cestný boční ventil (materiál sklo-laminát) Filtration tank TRITON TR 140, 914 mm, 32 m 3 /h, multiport 6-way side-valve (material fibreglass) 430 kg 18, ,- 55

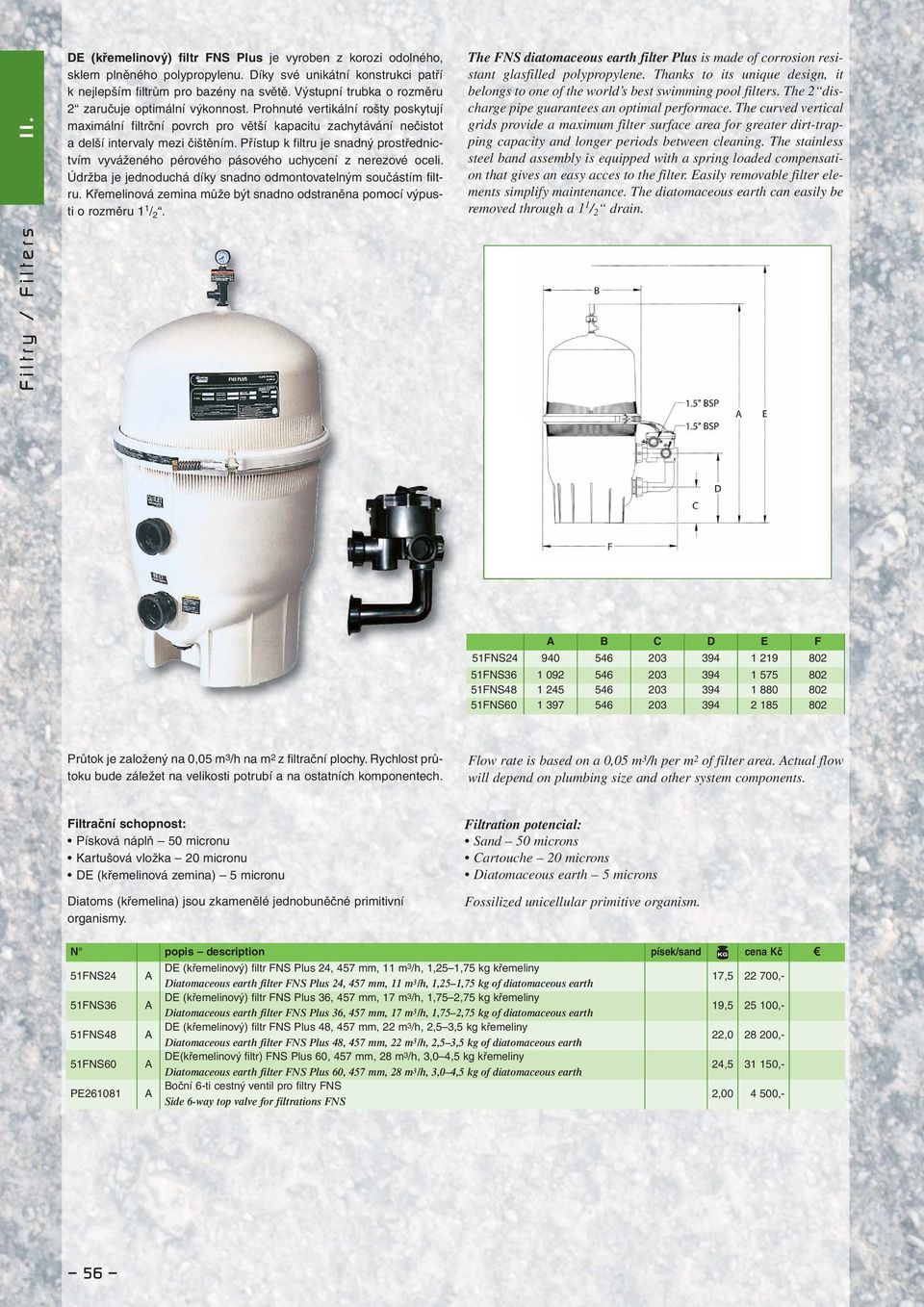

10 Filtry / Filters II. DE (křemelinový) filtr FNS Plus je vyroben z korozi odolného, sklem plněného polypropylenu. Díky své unikátní konstrukci patří k nejlepším filtrům pro bazény na světě. Výstupní trubka o rozměru 2 zaručuje optimální výkonnost. Prohnuté vertikální rošty poskytují maximální filtrční povrch pro větší kapacitu zachytávání nečistot a delší intervaly mezi čištěním. Přístup k filtru je snadný prostřednictvím vyváženého pérového pásového uchycení z nerezové oceli. Údržba je jednoduchá díky snadno odmontovatelným součástím filtru. Křemelinová zemina může být snadno odstraněna pomocí výpusti o rozměru 1 1 / 2. The FNS diatomaceous earth filter Plus is made of corrosion resistant glasfilled polypropylene. Thanks to its unique design, it belongs to one of the world s best swimming pool filters. The 2 discharge pipe guarantees an optimal performace. The curved vertical grids provide a maximum filter surface area for greater dirt-trapping capacity and longer periods between cleaning. The stainless steel band assembly is equipped with a spring loaded compensation that gives an easy acces to the filter. Easily removable filter elements simplify maintenance. The diatomaceous earth can easily be removed through a 1 1 / 2 drain. A B C D E F 51FNS FNS FNS FNS Průtok je založený na 0,05 m 3 /h na m 2 z filtrační plochy. Rychlost průtoku bude záležet na velikosti potrubí a na ostatních komponentech. Flow rate is based on a 0,05 m 3 /h per m 2 of filter area. Actual flow will depend on plumbing size and other system components. Filtrační schopnost: Písková náplň 50 micronu Kartušová vložka 20 micronu DE (křemelinová zemina) 5 micronu Diatoms (křemelina) jsou zkamenělé jednobuněčné primitivní organismy. Filtration potencial: Sand 50 microns Cartouche 20 microns Diatomaceous earth 5 microns Fossilized unicellular primitive organism. 51FNS24 A DE (křemelinový) filtr FNS Plus 24, 457 mm, 11 m3 /h, 1,25 1,75 kg křemeliny Diatomaceous earth filter FNS Plus 24, 457 mm, 11 m 3 /h, 1,25 1,75 kg of diatomaceous earth 17, ,- 51FNS36 A DE (křemelinový) filtr FNS Plus 36, 457 mm, 17 m3 /h, 1,75 2,75 kg křemeliny Diatomaceous earth filter FNS Plus 36, 457 mm, 17 m 3 /h, 1,75 2,75 kg of diatomaceous earth 19, ,- 51FNS48 A DE (křemelinový) filtr FNS Plus 48, 457 mm, 22 m3 /h, 2,5 3,5 kg křemeliny Diatomaceous earth filter FNS Plus 48, 457 mm, 22 m 3 /h, 2,5 3,5 kg of diatomaceous earth 22, ,- 51FNS60 A DE(křemelinový filtr) FNS Plus 60, 457 mm, 28 m3 /h, 3,0 4,5 kg křemeliny Diatomaceous earth filter FNS Plus 60, 457 mm, 28 m 3 /h, 3,0 4,5 kg of diatomaceous earth 24, ,- PE A Boční 6-ti cestný ventil pro filtry FNS Side 6-way top valve for filtrations FNS 2, ,- 56

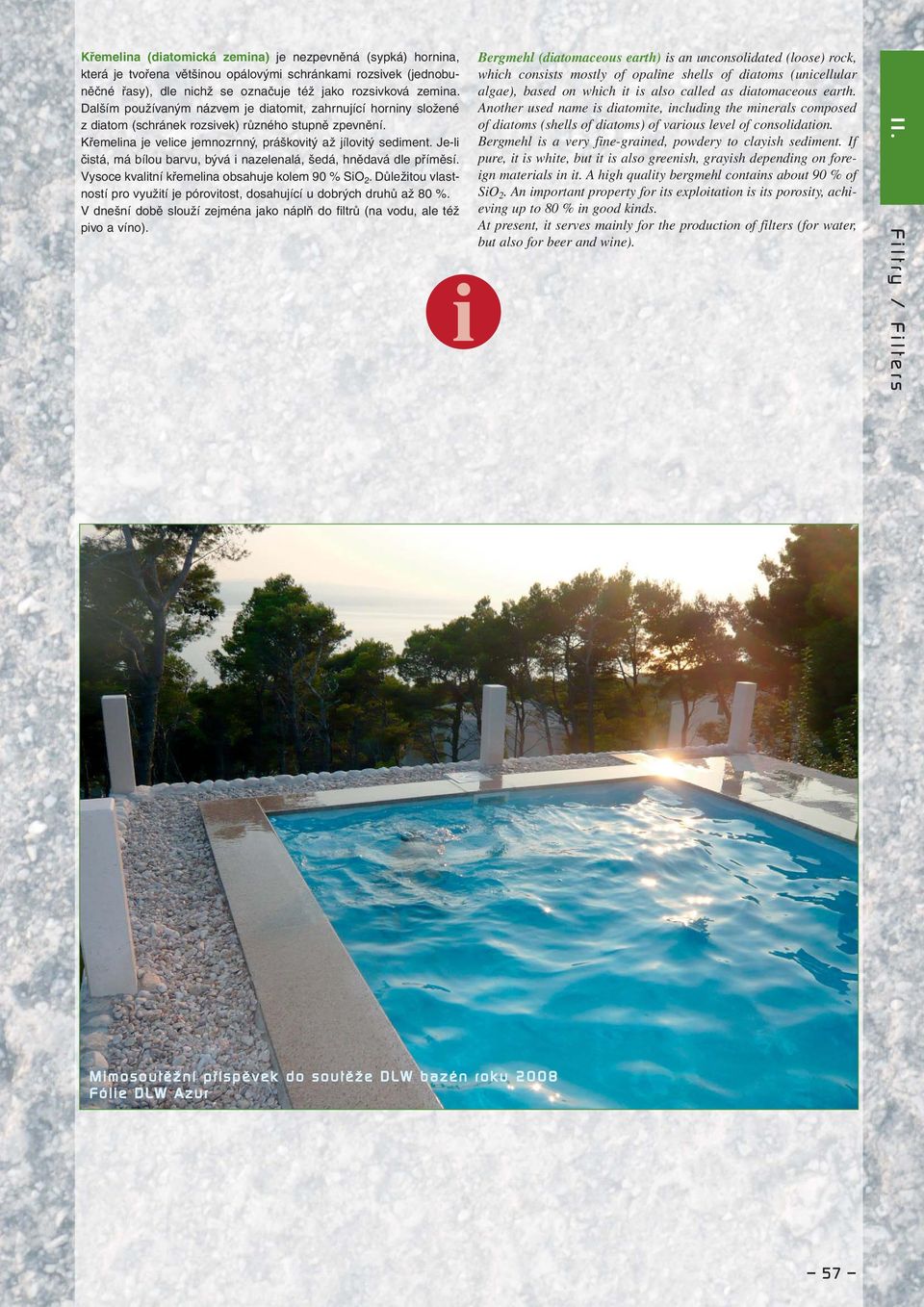

11 Křemelina (diatomická zemina) je nezpevněná (sypká) hornina, která je tvořena většinou opálovými schránkami rozsivek (jednobuněčné řasy), dle nichž se označuje též jako rozsivková zemina. Dalším používaným názvem je diatomit, zahrnující horniny složené z diatom (schránek rozsivek) různého stupně zpevnění. Křemelina je velice jemnozrnný, práškovitý až jílovitý sediment. Je-li čistá, má bílou barvu, bývá i nazelenalá, šedá, hnědavá dle příměsí. Vysoce kvalitní křemelina obsahuje kolem 90 % SiO 2. Důležitou vlastností pro využití je pórovitost, dosahující u dobrých druhů až 80 %. V dnešní době slouží zejména jako náplň do filtrů (na vodu, ale též pivo a víno). Bergmehl (diatomaceous earth) is an unconsolidated (loose) rock, which consists mostly of opaline shells of diatoms (unicellular algae), based on which it is also called as diatomaceous earth. Another used name is diatomite, including the minerals composed of diatoms (shells of diatoms) of various level of consolidation. Bergmehl is a very fine-grained, powdery to clayish sediment. If pure, it is white, but it is also greenish, grayish depending on foreign materials in it. A high quality bergmehl contains about 90 % of SiO 2. An important property for its exploitation is its porosity, achieving up to 80 % in good kinds. At present, it serves mainly for the production of filters (for water, but also for beer and wine). II. Filtry / Filters Mimosoutěžní příspěvek do soutěže DLW bazén roku 2008 Fólie DLW Azur 57

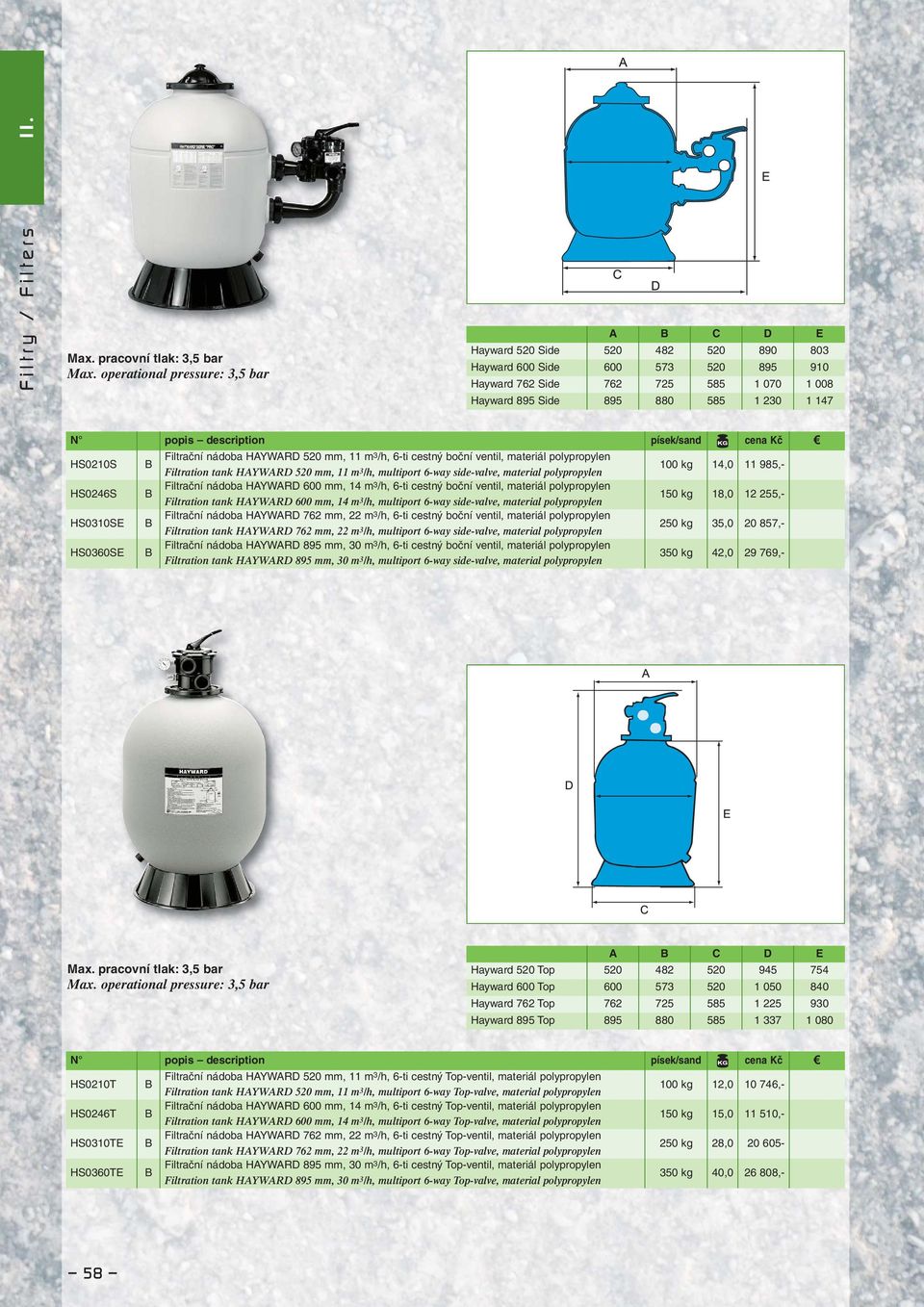

12 Filtry / Filters II. Max. pracovní tlak: 3,5 bar Max. operational pressure: 3,5 bar A B C D E Hayward 520 Side Hayward 600 Side Hayward 762 Side Hayward 895 Side HS0210S B Filtrační nádoba HAYWARD 520 mm, 11 m3 /h, 6-ti cestný boční ventil, materiál polypropylen Filtration tank HAYWARD 520 mm, 11 m 3 /h, multiport 6-way side-valve, material polypropylen 100 kg 14, ,- HS0246S B Filtrační nádoba HAYWARD 600 mm, 14 m3 /h, 6-ti cestný boční ventil, materiál polypropylen Filtration tank HAYWARD 600 mm, 14 m 3 /h, multiport 6-way side-valve, material polypropylen 150 kg 18, ,- HS0310SE B Filtrační nádoba HAYWARD 762 mm, 22 m3 /h, 6-ti cestný boční ventil, materiál polypropylen Filtration tank HAYWARD 762 mm, 22 m 3 /h, multiport 6-way side-valve, material polypropylen 250 kg 35, ,- HS0360SE B Filtrační nádoba HAYWARD 895 mm, 30 m3 /h, 6-ti cestný boční ventil, materiál polypropylen Filtration tank HAYWARD 895 mm, 30 m 3 /h, multiport 6-way side-valve, material polypropylen 350 kg 42, ,- Max. pracovní tlak: 3,5 bar Max. operational pressure: 3,5 bar A B C D E Hayward 520 Top Hayward 600 Top Hayward 762 Top Hayward 895 Top HS0210T B Filtrační nádoba HAYWARD 520 mm, 11 m3 /h, 6-ti cestný Top-ventil, materiál polypropylen Filtration tank HAYWARD 520 mm, 11 m 3 /h, multiport 6-way Top-valve, material polypropylen 100 kg 12, ,- HS0246T B Filtrační nádoba HAYWARD 600 mm, 14 m3 /h, 6-ti cestný Top-ventil, materiál polypropylen Filtration tank HAYWARD 600 mm, 14 m 3 /h, multiport 6-way Top-valve, material polypropylen 150 kg 15, ,- HS0310TE B Filtrační nádoba HAYWARD 762 mm, 22 m3 /h, 6-ti cestný Top-ventil, materiál polypropylen Filtration tank HAYWARD 762 mm, 22 m 3 /h, multiport 6-way Top-valve, material polypropylen 250 kg 28, HS0360TE B Filtrační nádoba HAYWARD 895 mm, 30 m3 /h, 6-ti cestný Top-ventil, materiál polypropylen Filtration tank HAYWARD 895 mm, 30 m 3 /h, multiport 6-way Top-valve, material polypropylen 350 kg 40, ,- 58

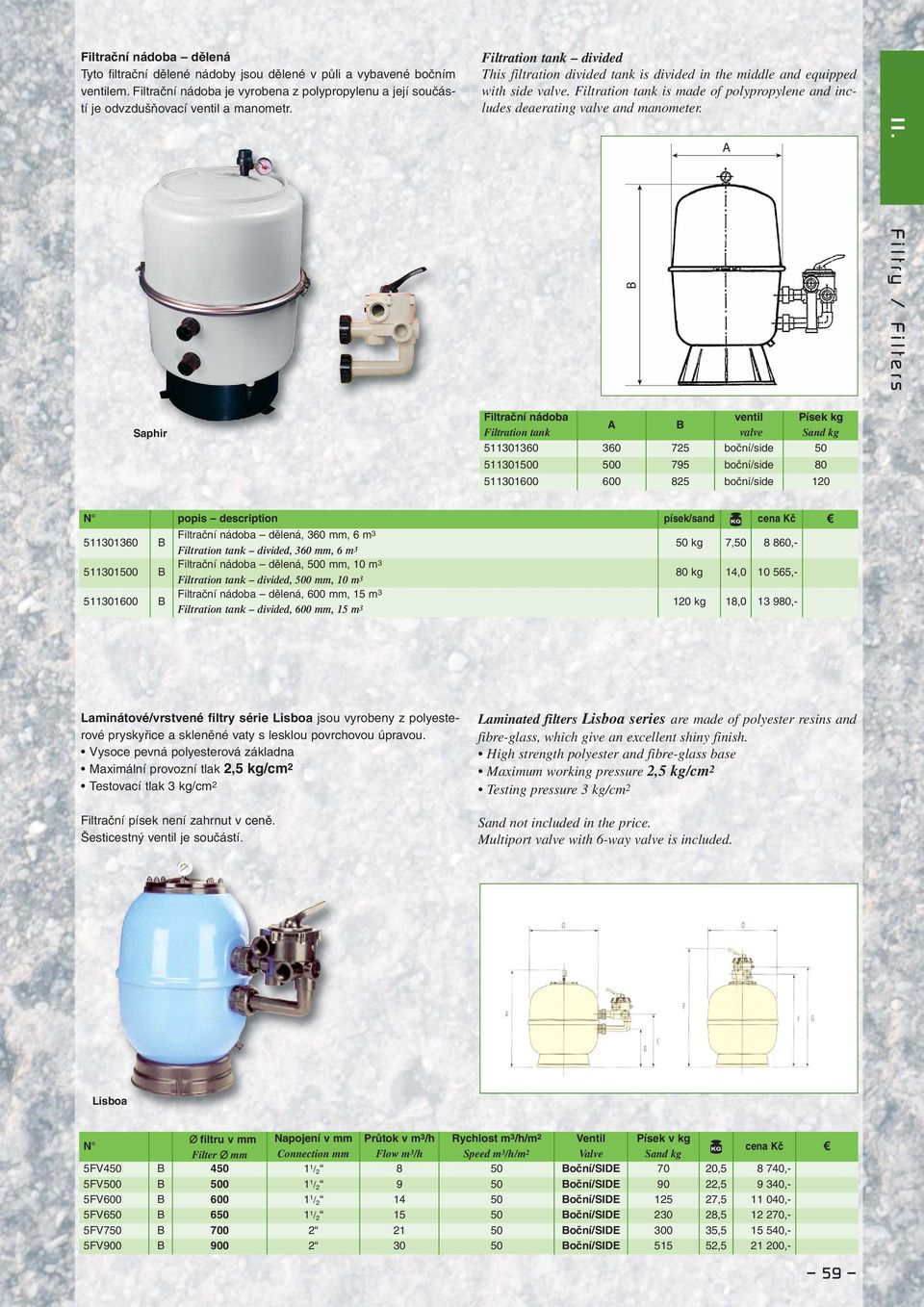

13 Filtrační nádoba dělená Tyto filtrační dělené nádoby jsou dělené v půli a vybavené bočním ventilem. Filtrační nádoba je vyrobena z polypropylenu a její součástí je odvzdušňovací ventil a manometr. Filtration tank divided This filtration divided tank is divided in the middle and equipped with side valve. Filtration tank is made of polypropylene and includes deaerating valve and manometer. II. Filtry / Filters Saphir Filtrační nádoba Filtration tank A B ventil valve Písek kg Sand kg boční/side boční/side boční/side B Filtrační nádoba dělená, 360 mm, 6 m3 Filtration tank divided, 360 mm, 6 m 3 50 kg 7, , B Filtrační nádoba dělená, 500 mm, 10 m3 Filtration tank divided, 500 mm, 10 m 3 80 kg 14, , B Filtrační nádoba dělená, 600 mm, 15 m3 Filtration tank divided, 600 mm, 15 m kg 18, ,- Laminátové/vrstvené filtry série Lisboa jsou vyrobeny z polyesterové pryskyřice a skleněné vaty s lesklou povrchovou úpravou. Vysoce pevná polyesterová základna Maximální provozní tlak 2,5 kg/cm 2 Testovací tlak 3 kg/cm 2 Filtrační písek není zahrnut v ceně. Šesticestný ventil je součástí. Laminated filters Lisboa series are made of polyester resins and fibre-glass, which give an excellent shiny finish. High strength polyester and fibre-glass base Maximum working pressure 2,5 kg/cm 2 Testing pressure 3 kg/cm 2 Sand not included in the price. Multiport valve with 6-way valve is included. Lisboa filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Ventil Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Valve Sand kg cena Kč 5FV450 B / Boční/SIDE 70 20, ,- 5FV500 B / Boční/SIDE 90 22, ,- 5FV600 B / Boční/SIDE , ,- 5FV650 B / Boční/SIDE , ,- 5FV750 B Boční/SIDE , ,- 5FV900 B Boční/SIDE , ,- 59

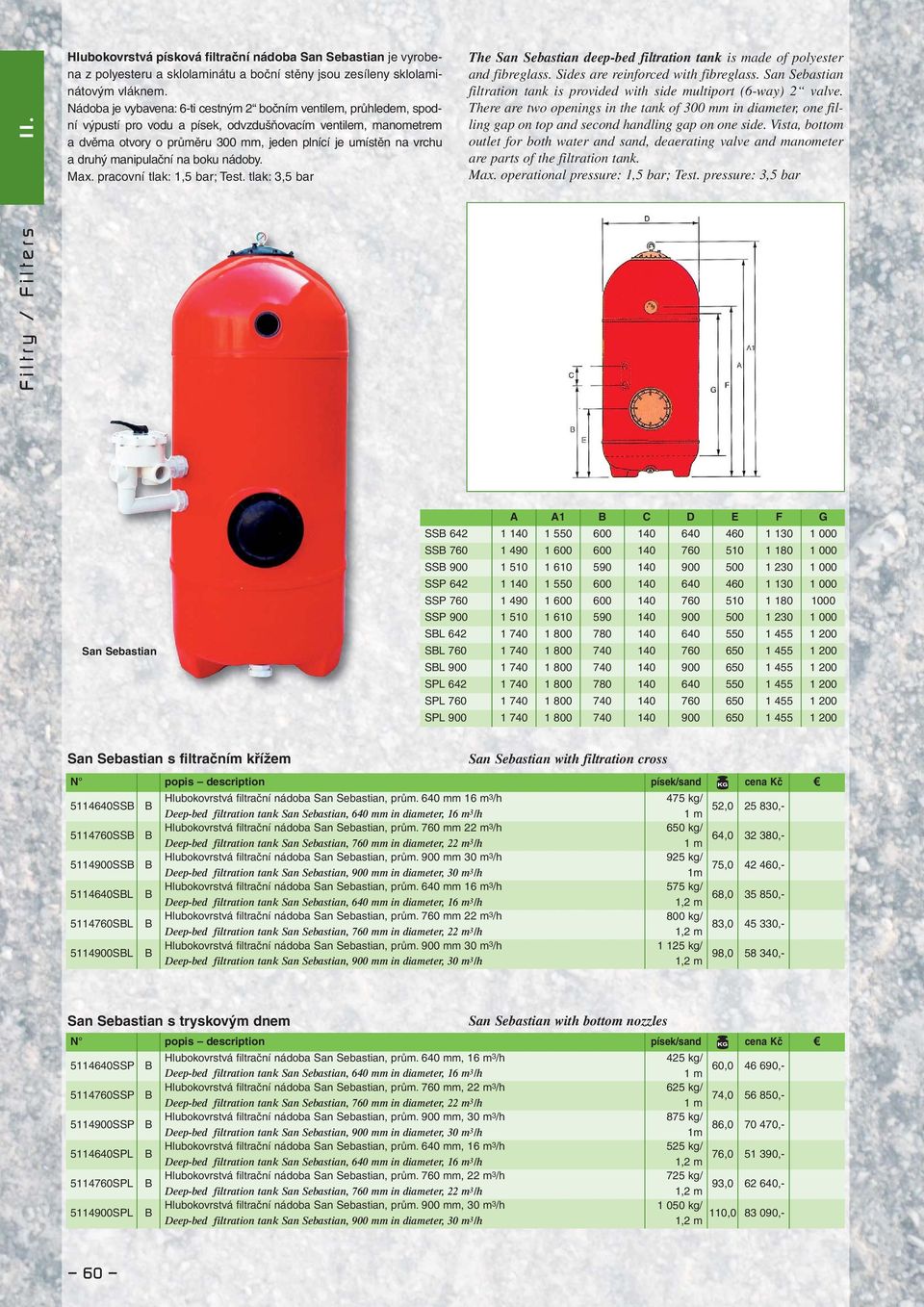

14 Filtry / Filters II. Hlubokovrstvá písková filtrační nádoba San Sebastian je vyrobena z polyesteru a sklolaminátu a boční stěny jsou zesíleny sklolaminátovým vláknem. Nádoba je vybavena: 6-ti cestným 2 bočním ventilem, průhledem, spodní výpustí pro vodu a písek, odvzdušňovacím ventilem, manometrem a dvěma otvory o průměru 300 mm, jeden plnící je umístěn na vrchu a druhý manipulační na boku nádoby. Max. pracovní tlak: 1,5 bar; Test. tlak: 3,5 bar The San Sebastian deep-bed filtration tank is made of polyester and fibreglass. Sides are reinforced with fibreglass. San Sebastian filtration tank is provided with side multiport (6-way) 2 valve. There are two openings in the tank of 300 mm in diameter, one filling gap on top and second handling gap on one side. Vista, bottom outlet for both water and sand, deaerating valve and manometer are parts of the filtration tank. Max. operational pressure: 1,5 bar; Test. pressure: 3,5 bar San Sebastian A A1 B C D E F G SSB SSB SSB SSP SSP SSP SBL SBL SBL SPL SPL SPL San Sebastian s filtračním křížem San Sebastian with filtration cross SSB B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 640 mm 16 m3 /h 475 kg/ Deep-bed filtration tank San Sebastian, 640 mm in diameter, 16 m 3 /h 1 m 52, , SSB B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 760 mm 22 m3 /h 650 kg/ Deep-bed filtration tank San Sebastian, 760 mm in diameter, 22 m 3 /h 1 m 64, , SSB B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 900 mm 30 m3 /h 925 kg/ Deep-bed filtration tank San Sebastian, 900 mm in diameter, 30 m 3 /h 1m 75, , SBL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 640 mm 16 m3 /h 575 kg/ Deep-bed filtration tank San Sebastian, 640 mm in diameter, 16 m 3 /h 1,2 m 68, , SBL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 760 mm 22 m3 /h 800 kg/ Deep-bed filtration tank San Sebastian, 760 mm in diameter, 22 m 3 /h 1,2 m 83, , SBL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 900 mm 30 m3 /h kg/ Deep-bed filtration tank San Sebastian, 900 mm in diameter, 30 m 3 /h 1,2 m 98, ,- San Sebastian s tryskovým dnem San Sebastian with bottom nozzles SSP B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 640 mm, 16 m3 /h 425 kg/ Deep-bed filtration tank San Sebastian, 640 mm in diameter, 16 m 3 /h 1 m 60, , SSP B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 760 mm, 22 m3 /h 625 kg/ Deep-bed filtration tank San Sebastian, 760 mm in diameter, 22 m 3 /h 1 m 74, , SSP B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 900 mm, 30 m3 /h 875 kg/ Deep-bed filtration tank San Sebastian, 900 mm in diameter, 30 m 3 /h 1m 86, , SPL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 640 mm, 16 m3 /h 525 kg/ Deep-bed filtration tank San Sebastian, 640 mm in diameter, 16 m 3 /h 1,2 m 76, , SPL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 760 mm, 22 m3 /h 725 kg/ Deep-bed filtration tank San Sebastian, 760 mm in diameter, 22 m 3 /h 1,2 m 93, , SPL B Hlubokovrstvá filtrační nádoba San Sebastian, prům. 900 mm, 30 m3 /h kg/ 110,0 Deep-bed filtration tank San Sebastian, 900 mm in diameter, 30 m 3 /h 1,2 m ,- 60

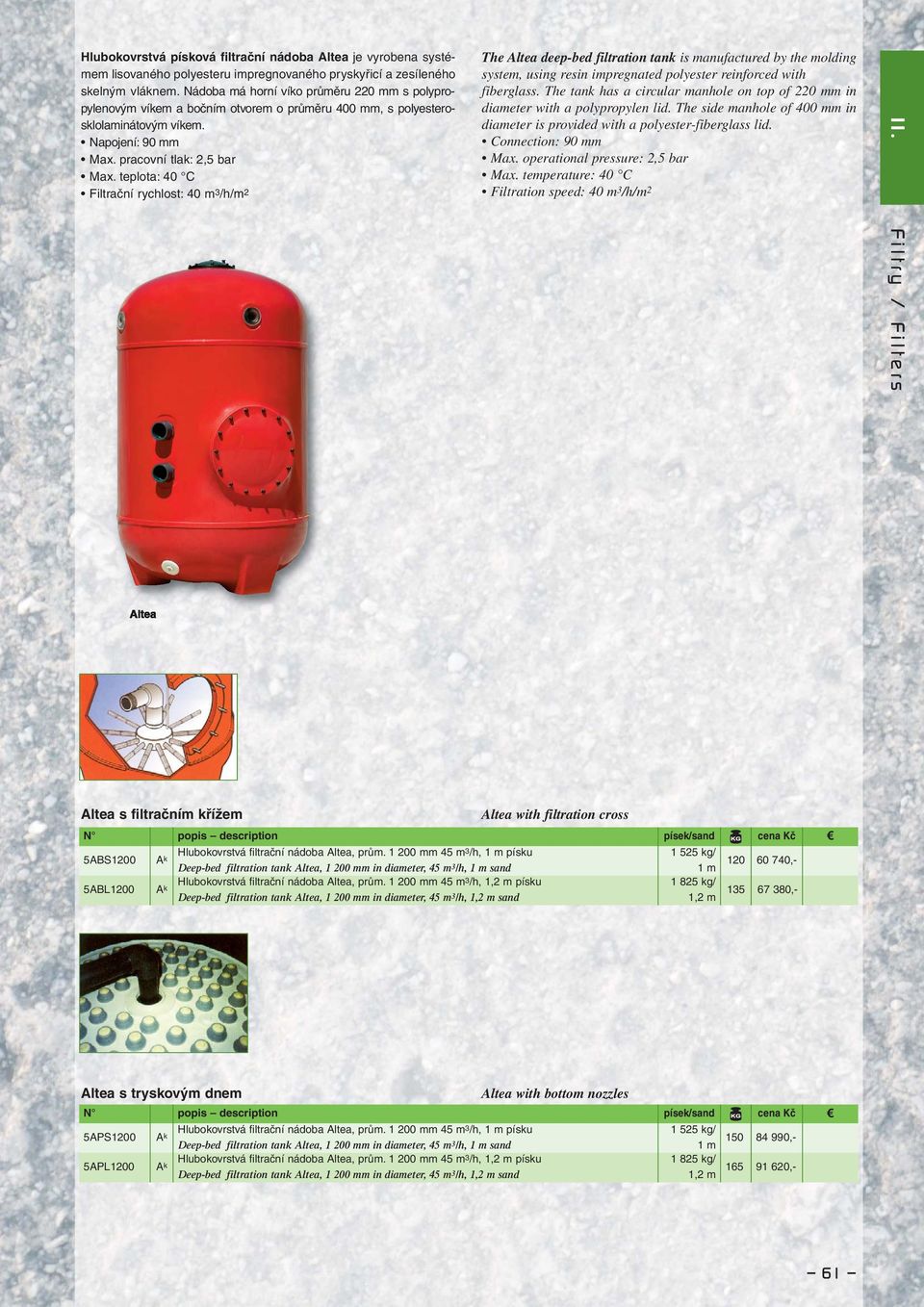

15 Hlubokovrstvá písková filtrační nádoba Altea je vyrobena systémem lisovaného polyesteru impregnovaného pryskyřicí a zesíleného skelným vláknem. Nádoba má horní víko průměru 220 mm s polypropylenovým víkem a bočním otvorem o průměru 400 mm, s polyesterosklolaminátovým víkem. Napojení: 90 mm Max. pracovní tlak: 2,5 bar Max. teplota: 40 C Filtrační rychlost: 40 m 3 /h/m 2 The Altea deep-bed filtration tank is manufactured by the molding system, using resin impregnated polyester reinforced with fiberglass. The tank has a circular manhole on top of 220 mm in diameter with a polypropylen lid. The side manhole of 400 mm in diameter is provided with a polyester-fiberglass lid. Connection: 90 mm Max. operational pressure: 2,5 bar Max. temperature: 40 C Filtration speed: 40 m 3 /h/m 2 II. Filtry / Filters Altea Altea s filtračním křížem Altea with filtration cross Hlubokovrstvá filtrační nádoba Altea, prům mm 45 m 5ABS1200 A 3 /h, 1 m písku kg/ k Deep-bed filtration tank Altea, mm in diameter, 45 m 3 /h, 1 m sand 1 m ,- Hlubokovrstvá filtrační nádoba Altea, prům mm 45 m 5ABL1200 A 3 /h, 1,2 m písku kg/ k Deep-bed filtration tank Altea, mm in diameter, 45 m 3 /h, 1,2 m sand 1,2 m ,- Altea s tryskovým dnem Altea with bottom nozzles Hlubokovrstvá filtrační nádoba Altea, prům mm 45 m 5APS1200 A 3 /h, 1 m písku kg/ k Deep-bed filtration tank Altea, mm in diameter, 45 m 3 /h, 1 m sand 1 m ,- Hlubokovrstvá filtrační nádoba Altea, prům mm 45 m 5APL1200 A 3 /h, 1,2 m písku kg/ k Deep-bed filtration tank Altea, mm in diameter, 45 m 3 /h, 1,2 m sand 1,2 m ,- 61

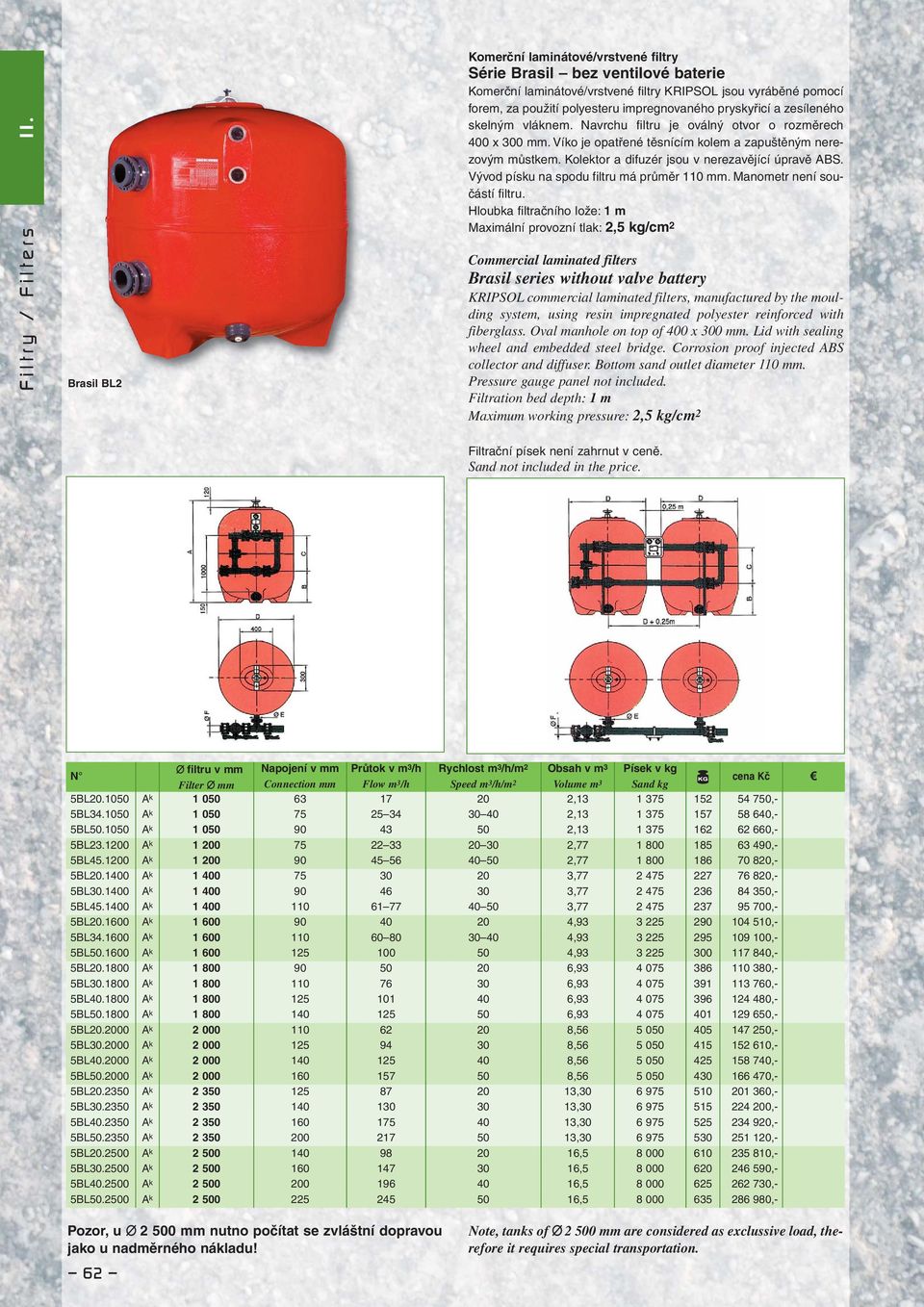

16 Filtry / Filters II. Brasil BL2 Komerční laminátové/vrstvené filtry Série Brasil bez ventilové baterie Komerční laminátové/vrstvené filtry KRIPSOL jsou vyráběné pomocí forem, za použití polyesteru impregnovaného pryskyřicí a zesíleného skelným vláknem. Navrchu filtru je oválný otvor o rozměrech 400 x 300 mm. Víko je opatřené těsnícím kolem a zapuštěným nerezovým můstkem. Kolektor a difuzér jsou v nerezavějící úpravě ABS. Vývod písku na spodu filtru má průměr 110 mm. Manometr není součástí filtru. Hloubka filtračního lože: 1 m Maximální provozní tlak: 2,5 kg/cm 2 Commercial laminated filters Brasil series without valve battery KRIPSOL commercial laminated filters, manufactured by the moulding system, using resin impregnated polyester reinforced with fiberglass. Oval manhole on top of 400 x 300 mm. Lid with sealing wheel and embedded steel bridge. Corrosion proof injected ABS collector and diffuser. Bottom sand outlet diameter 110 mm. Pressure gauge panel not included. Filtration bed depth: 1 m Maximum working pressure: 2,5 kg/cm 2 Filtrační písek není zahrnut v ceně. Sand not included in the price. filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Obsah v m 3 Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Volume m 3 Sand kg cena Kč 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- 5BL A k , ,- Pozor, u mm nutno počítat se zvláštní dopravou jako u nadměrného nákladu! 62 Note, tanks of mm are considered as exclussive load, therefore it requires special transportation.

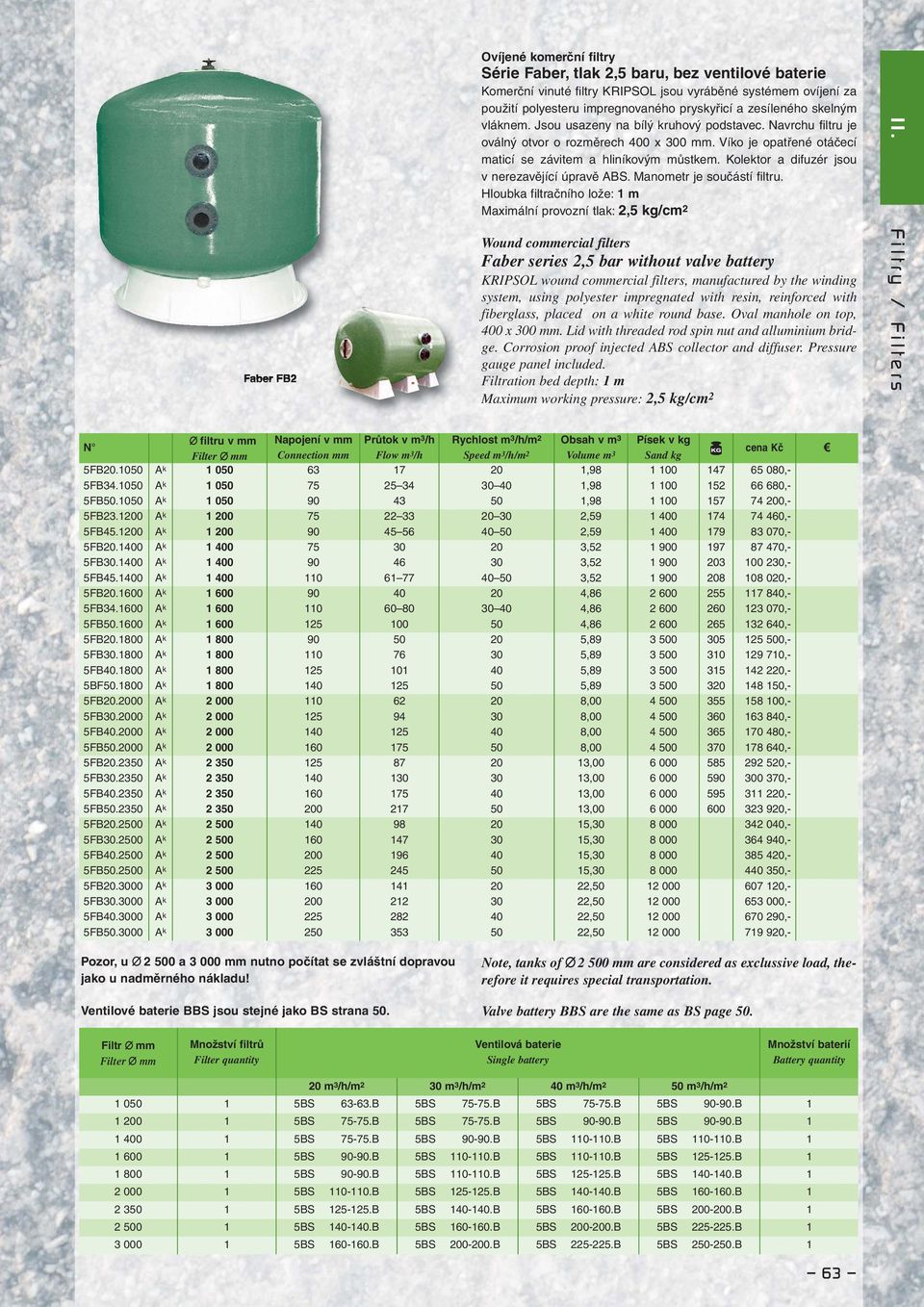

17 Faber FB2 Ovíjené komerční filtry Série Faber, tlak 2,5 baru, bez ventilové baterie Komerční vinuté filtry KRIPSOL jsou vyráběné systémem ovíjení za použití polyesteru impregnovaného pryskyřicí a zesíleného skelným vláknem. Jsou usazeny na bílý kruhový podstavec. Navrchu filtru je oválný otvor o rozměrech 400 x 300 mm. Víko je opatřené otáčecí maticí se závitem a hliníkovým můstkem. Kolektor a difuzér jsou v nerezavějící úpravě ABS. Manometr je součástí filtru. Hloubka filtračního lože: 1 m Maximální provozní tlak: 2,5 kg/cm 2 Wound commercial filters Faber series 2,5 bar without valve battery KRIPSOL wound commercial filters, manufactured by the winding system, using polyester impregnated with resin, reinforced with fiberglass, placed on a white round base. Oval manhole on top, 400 x 300 mm. Lid with threaded rod spin nut and alluminium bridge. Corrosion proof injected ABS collector and diffuser. Pressure gauge panel included. Filtration bed depth: 1 m Maximum working pressure: 2,5 kg/cm 2 II. Filtry / Filters filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Obsah v m 3 Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Volume m 3 Sand kg cena Kč 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5BF A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- 5FB A k , ,- Pozor, u a mm nutno počítat se zvláštní dopravou jako u nadměrného nákladu! Note, tanks of mm are considered as exclussive load, therefore it requires special transportation. Ventilové baterie BBS jsou stejné jako BS strana 50. Valve battery BBS are the same as BS page 50. Filtr mm Filter mm Množství filtrů Filter quantity Ventilová baterie Single battery Množství baterií Battery quantity 20 m 3 /h/m 2 30 m 3 /h/m 2 40 m 3 /h/m 2 50 m 3 /h/m BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B BS B 5BS B 5BS B 5BS B 1 63

18 Manometr KRIPSOL model MP24B se skládá ze dvou glycerinových manometrů usazených svisle na polyesterovém základu. Filtry / Filters II. MP24B MP25B Manometr KRIPSOL model MP25B se skládá ze dvou glycerinových manometrů usazených vodorovně na základu z ABS materiálu. Obsahuje dva kohouty k odběru vzorků. KRIPSOL pressure gauge panel, MP24B model, consisting of 2 glycerine pressure gauges vertically mounted on polyester base. KRIPSOL pressure gauge panel, MP25B model, consisting of 2 glycerine pressure gauges horizontally mounted on injected ABS base. It includes 2 cocks to collect samples. popis description cena Kč 50MP25B A Manometr dvojitý horizontální panel s dvěma glycerinovými manometry Manometer double horizontal panel with two glycerine pressure gauges 0, ,- 50MP24B A Manometr dvojitý vertikální panel s dvěma glycerinovými manometry Manometer double vertical panel with two glycerine pressure gauges 1, ,- Držák ventilových baterií slouží k ukotvení těchto baterií. Valve battery supports, for the anchoring of the batteries. popis description cena Kč Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB75B A k 75 mm Support for valve batteries Brasil series, support height 2 m, for battery 75 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB90B A k 90 mm Support for valve batteries Brasil series, support height 2 m, for battery 90 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB110B A k 110 mm Support for valve batteries Brasil series, support height 2 m, for battery 110 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB125B A k 125 mm Support for valve batteries Brasil series, support height 2 m, for battery 125 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB140B A k 140 mm Support for valve batteries Brasil series, support height 2 m, for battery 140 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB160B A k 160 mm Support for valve batteries Brasil series, support height 2 m, for battery 160 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB200B A k 200 mm Support for valve batteries Brasil series, support height 2 m, for battery 200 mm Držák pro ventilové baterie série Brasil, výška 2 m, pro baterii 5SOB225B A k 225 mm Support for valve batteries Brasil series, support height 2 m, for battery 225 mm 10, ,- 10, ,- 10, ,- 10, ,- 10, ,- 10, ,- 10, ,- 10, ,- Ventilové baterie pro laminované filtry série BRASIL zahrnují: 5 kulových ventilů (pouze průměr 63 a 75 mm) nebo křídlové ventily (na zbývající průměr), připevněných k trubce (PN6) a PVC příruby (PN16), šrouby (DIN 934), matky a těsnění z pozinkované oceli. Valve batteries for laminated filters BRASIL series, includes: 5 ball valves (for diameter 63 and 75 mm) or butterfly (for the remaining diameter), mounted on pipe (PN6) and PVC flanges (PN16), screws (DIN 934) nuts and washers made of galvanized steel. 5-ti ventilová baterie pro jeden filtr model BS BS model, 5-valve battery for 1 filter Spojení v mm Ventil Connection mm Valve cena Kč 5BS A k kulové ventily ball valves 32, ,- 5BS A k kulové ventily ball valves 47, ,- 5BS A k uzavírací klapky closing flaps 47, ,- 5BS A k uzavírací klapky closing flaps 60, ,- 5BS A k uzavírací klapky closing flaps 62, ,- 5BS A k uzavírací klapky closing flaps 84, ,- 5BS A k uzavírací klapky closing flaps 91, ,- 5BS A k uzavírací klapky closing flaps 130,0 5BS A k uzavírací klapky closing flaps 218,0 5BS A k uzavírací klapky closing flaps 64

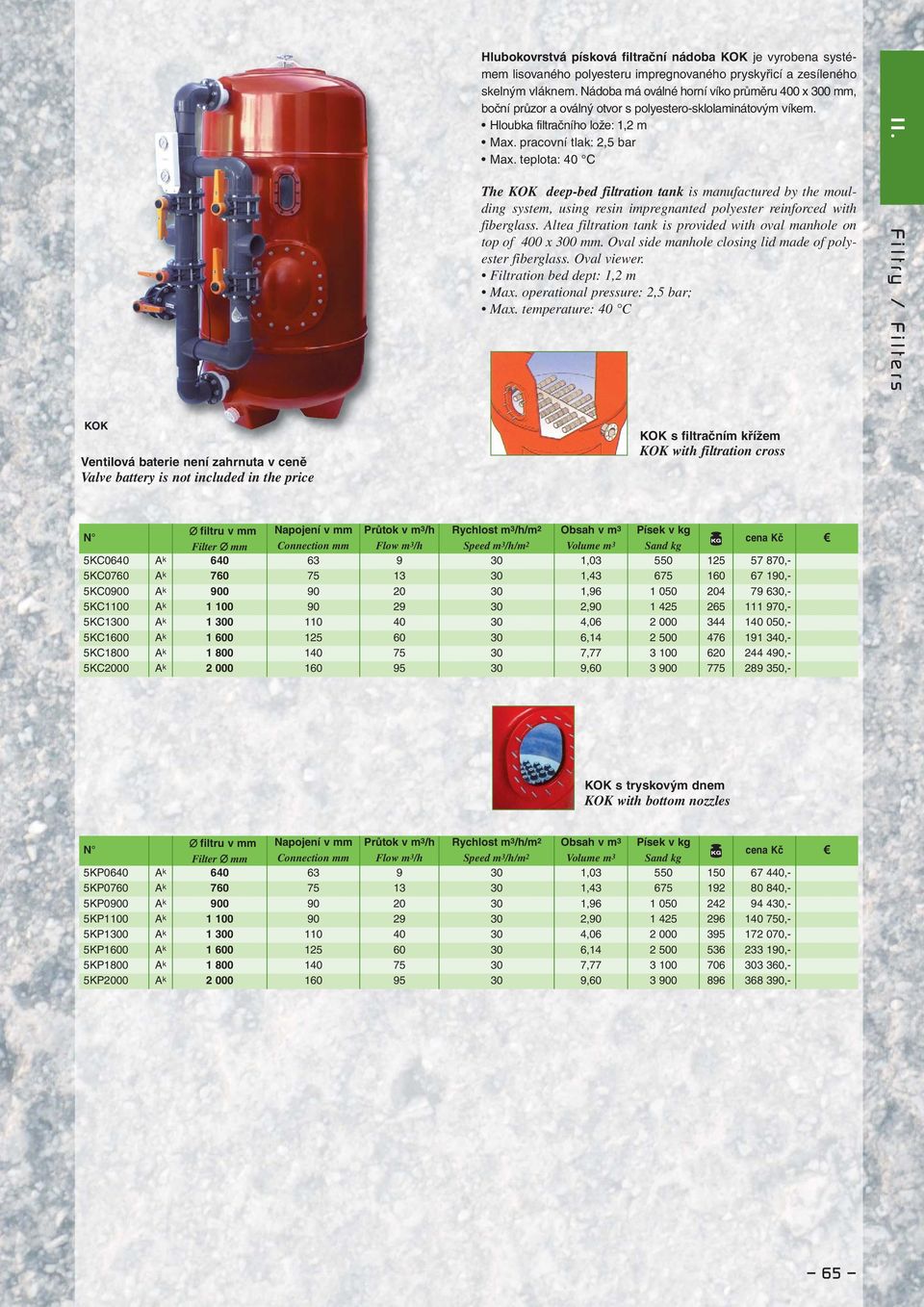

19 Hlubokovrstvá písková filtrační nádoba KOK je vyrobena systémem lisovaného polyesteru impregnovaného pryskyřicí a zesíleného skelným vláknem. Nádoba má oválné horní víko průměru 400 x 300 mm, boční průzor a oválný otvor s polyestero-sklolaminátovým víkem. Hloubka filtračního lože: 1,2 m Max. pracovní tlak: 2,5 bar Max. teplota: 40 C The KOK deep-bed filtration tank is manufactured by the moulding system, using resin impregnanted polyester reinforced with fiberglass. Altea filtration tank is provided with oval manhole on top of 400 x 300 mm. Oval side manhole closing lid made of polyester fiberglass. Oval viewer. Filtration bed dept: 1,2 m Max. operational pressure: 2,5 bar; Max. temperature: 40 C II. Filtry / Filters KOK Ventilová baterie není zahrnuta v ceně Valve battery is not included in the price KOK s filtračním křížem KOK with filtration cross filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Obsah v m 3 Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Volume m 3 Sand kg cena Kč 5KC0640 A k , ,- 5KC0760 A k , ,- 5KC0900 A k , ,- 5KC1100 A k , ,- 5KC1300 A k , ,- 5KC1600 A k , ,- 5KC1800 A k , ,- 5KC2000 A k , ,- KOK s tryskovým dnem KOK with bottom nozzles filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Obsah v m 3 Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Volume m 3 Sand kg cena Kč 5KP0640 A k , ,- 5KP0760 A k , ,- 5KP0900 A k , ,- 5KP1100 A k , ,- 5KP1300 A k , ,- 5KP1600 A k , ,- 5KP1800 A k , ,- 5KP2000 A k , ,- 65

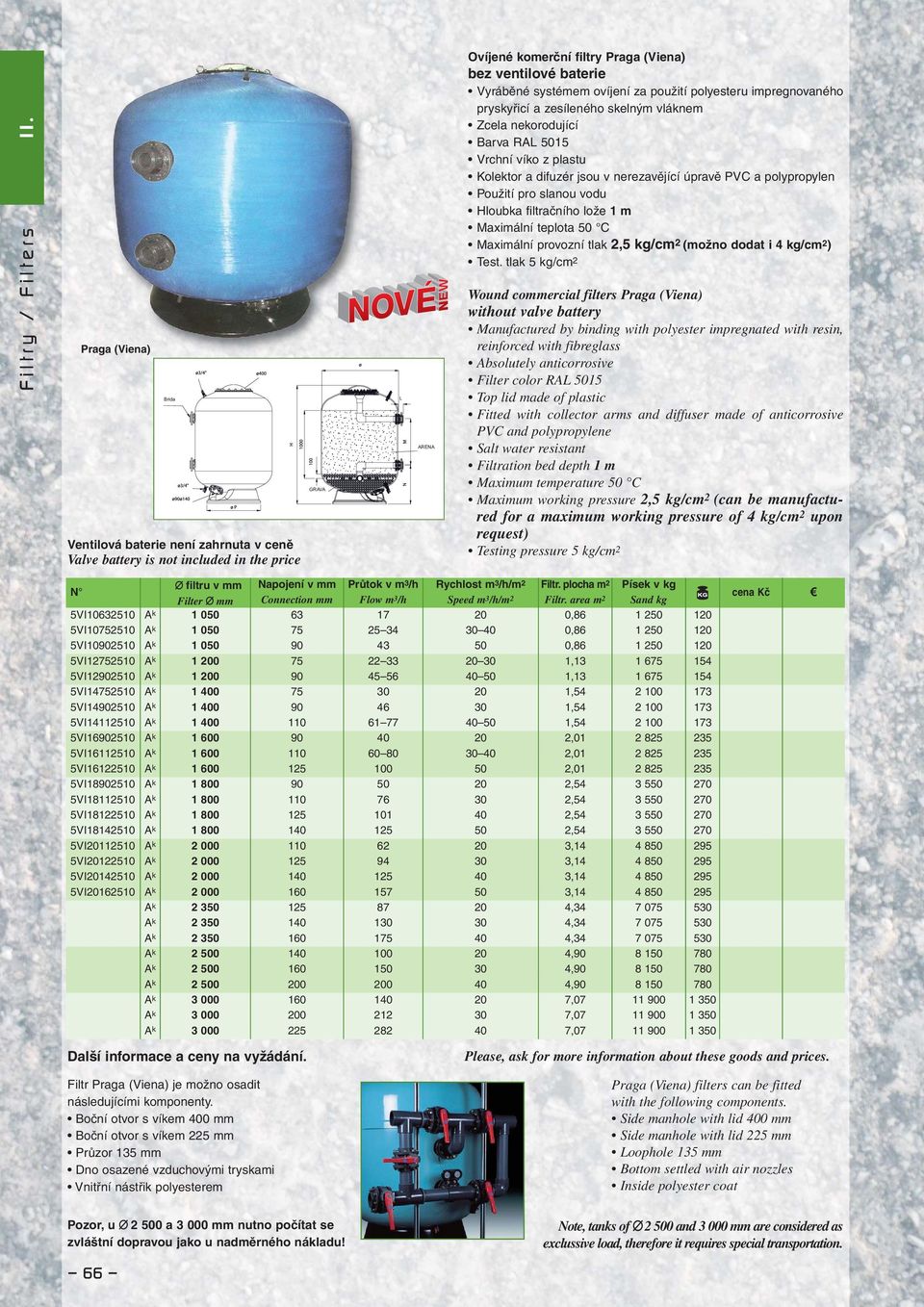

20 Filtry / Filters II. Praga (Viena) Brida Ventilová baterie není zahrnuta v ceně Valve battery is not included in the price GRAVA ARENA Ovíjené komerční filtry Praga (Viena) bez ventilové baterie Vyráběné systémem ovíjení za použití polyesteru impregnovaného pryskyřicí a zesíleného skelným vláknem Zcela nekorodující Barva RAL 5015 Vrchní víko z plastu Kolektor a difuzér jsou v nerezavějící úpravě PVC a polypropylen Použití pro slanou vodu Hloubka filtračního lože 1 m Maximální teplota 50 C Maximální provozní tlak 2,5 kg/cm 2 (možno dodat i 4 kg/cm 2 ) Test. tlak 5 kg/cm 2 Wound commercial filters Praga (Viena) without valve battery Manufactured by binding with polyester impregnated with resin, reinforced with fibreglass Absolutely anticorrosive Filter color RAL 5015 Top lid made of plastic Fitted with collector arms and diffuser made of anticorrosive PVC and polypropylene Salt water resistant Filtration bed depth 1 m Maximum temperature 50 C Maximum working pressure 2,5 kg/cm 2 (can be manufactured for a maximum working pressure of 4 kg/cm 2 upon request) Testing pressure 5 kg/cm 2 filtru v mm Napojení v mm Průtok v m 3 /h Rychlost m 3 /h/m 2 Filtr. plocha m 2 Písek v kg Filter mm Connection mm Flow m 3 /h Speed m 3 /h/m 2 Filtr. area m 2 Sand kg 5VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , VI A k , A k , A k , A k , A k , A k , A k , A k , A k , A k , cena Kč Další informace a ceny na vyžádání. Filtr Praga (Viena) je možno osadit následujícími komponenty. Boční otvor s víkem 400 mm Boční otvor s víkem 225 mm Průzor 135 mm Dno osazené vzduchovými tryskami Vnitřní nástřik polyesterem Please, ask for more information about these goods and prices. Praga (Viena) filters can be fitted with the following components. Side manhole with lid 400 mm Side manhole with lid 225 mm Loophole 135 mm Bottom settled with air nozzles Inside polyester coat Pozor, u a mm nutno počítat se zvláštní dopravou jako u nadměrného nákladu! Note, tanks of and mm are considered as exclu ssive load, therefore it requires special transportation. 66
