1 NOŽOVÁ ŠOUPÁTKA KNIFE GATE VALVES CZ / EN

2 PROFIL SPOLEČNOSTI Společnost ARMATURY Group a.s. je významným českým výrobcem průmyslových armatur, dodavatelem potrubí a příslušenství a automatizovaných systémů ovládání armatur. Roční produkce činí více než armatur a položek hutního materiálu. Svou činnost firma zahájila 1. ledna Tradice této mladé dynamicky se rozvíjející společnosti je úzce spjata s padesátiletou historií výroby armatur v hlučínském regionu. Ve spolupráci se strategickými partnery společnost nabízí řešení výstavby a rekonstrukce technologických celků pro odběratele na celém světě. Našim zákazníkům nabízíme kompletní dodávky potrubních celků. Dodávky produktů a služeb směřují do těchto průmyslových odvětví: energetika klasická i jaderná chemie a petrochemie plynárenství hutní průmysl vodárenství V České republice společnost disponuje třemi provozovnami. Zahraniční pobočky jsou na Slovensku a v Rusku. V dalších státech celého světa, např. Číně, Indii a Egyptě, má ARMATURY Group své zástupce. Společnost je držitelem certifikátu řízení kvality dle ČSN EN ISO 9001:2009, certifikátu EMS dle EN ISO 14001:2005, certifikátu systému kvality ve svařování dle EN ISO , vývozních certifikátů dle GOST-R, monogramu API Spec 6D. COMPANY PROFILE The company ARMATURY Group a.s. is a leading Czech manufacturer and distributor of industrial valves, fittings and control systems for valves. The annual production is of more than valves and metallurgical stock items. The company was established January 1, The tradition of our young and dynamically developing company is closely linked with the more than fifty-years history of valve production in the Hlučín Region. Our products have been supplied to local and foreign customers for the following industries: power engineering, nuclear power chemical and petrochemical gas supply metallurgical industry water supply ARMATURY Group consists of three production plants located in Czech Repulic, three sales offices in Slovakia and subsidiary company in Russia. ARMATURY Group is ČSN EN ISO 9001:2009, EN ISO 14001:2005, EN ISO , API Spec 6D and GOST-R certified.

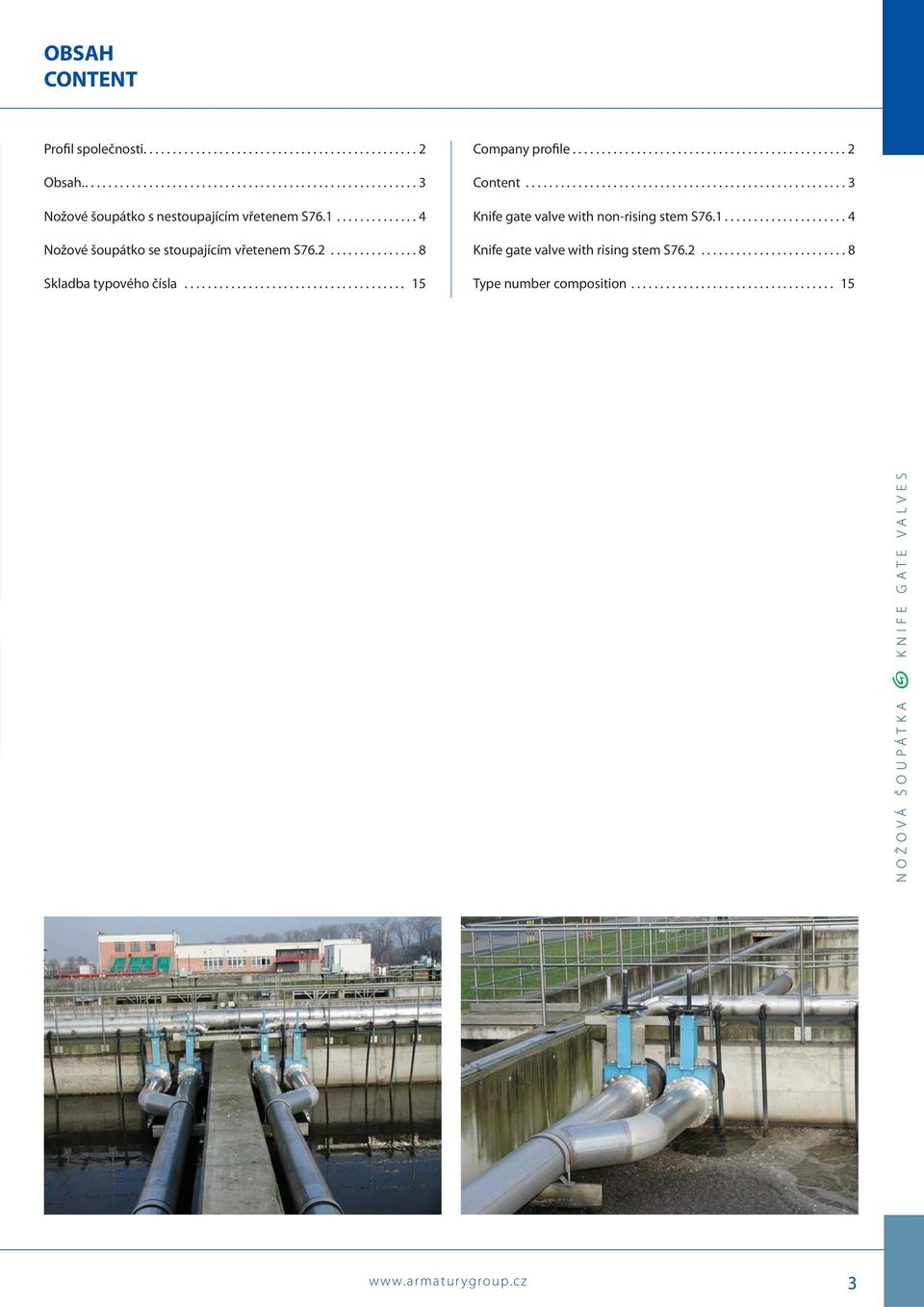

3 OBSAH CONTENT Profil společnosti Obsah Nožové šoupátko s nestoupajícím vřetenem S Nožové šoupátko se stoupajícím vřetenem S Skladba typového čísla Company profile Content Knife gate valve with non-rising stem S Knife gate valve with rising stem S Type number composition NOŽOVÁ ŠOUPÁTKA KNIFE GATE VALVES 3

4 NOŽOVÉ ŠOUPÁTKO S NESTOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH NON-RISING STEM TYP / TYPE S76.1 Použití Nožové šoupátko se používá pro papírenský, potravinářský, chemický a těžební průmysl, úpravny vod, energetiku, apod. Pracovní médium Vhodné např. pro tekutá, plynná i sypká média, média viskózní, s vláknitými částicemi, odpadní vodu, kaly, potraviny apod. (granuláty, písek a podobná média na dotaz). Pevné částice obsažené v médiu mají vliv na správnou funkci, spolehlivost a životnost armatury. Nevhodné pro páru. Požadavek na oboustrannou těsnost na dotaz. Technický popis Nožové šoupátko S76.1 je v základním provedení jednostranně těsnící uzavírací armatura s nestoupajícím vřetenem. Těleso je jednodílné centrické s těsnícími lištami, těsnění ucpávek je trojdílné. Připojení do potrubí - mezipřírubové - podle EN typ 11 form B - PN 10 Ovládání - ruční kolo - páka - pneupohon dvojčinný nebo jednočinný - hydropohon - řetězové kolo Příslušenství - bezkontaktní snímač koncových poloh (indukční) - elektromechanický snímač koncových poloh - optický ukazatel stavu otevření - digitální regulátor nastavení polohy (4-20 ma) - omezovač zdvihu pro polohu otevřeno - omezovač zdvihu pro polohy otevřeno i zavřeno Zkoušení Zkoušky se provádějí dle EN U provedení s kovovým sedlem je třeba počítat s netěsností (až 0,4 % Kv). Montáž - pro montáž mezi příruby dle EN typ 11 - do horizontálního i vertikálního potrubí (do horizontálního montovat šoupátko s vřetenem ve svislé poloze) - diferenční tlak na nůž v uzavřeném stavu musí souhlasit s šipkou na tělese Application The knife gate valve is designed to be used in paper, food, chemical and mining industries, water treatment plants, power engineering, etc. Working medium The knife gate valve is suitable for liquid substances and gases, bulk materials, viscous fluids, fluids containing fibrous particles, sewage water, sludge, foodstuffs, etc. (granulates, sand and similar fluids on request). Solid particles contained in the fluid affect the correct functioning, reliability and service life of the valve. Not suitable for steam. Bi-directional sealing valve on request. Technical description The knife gate valve S76.1 in its basic design is a uni-directional closing valve with non-rising stem. The valve body is a one-piece centric body with raised faces and a three-piece packing set. Connection to piping - wafer type - acc. to EN typ 11 form B - PN 10 Operation - handwheel - lever - pneumatic actuator double acting or single acting - hydraulic actuator - chain wheel Accessories - contactless end position sensor (inductive) - electromechanical end position sensor - optical position indicator - digital positioning controller (4-20 ma) - travel limiter for open position - travel limiter for open and closed positions Testing Tests are performed according to EN Please note that there is necessary to calculate for all metalic sealing knife gate valves with a leaking rate of appr. 0,4 % of the Kv value (for liquid media). Installation - for installation between flanges according to EN , type 11 - for installation into both horizontal and vertical pipings (in case of horizontal piping wih the stem in vertical position) - differential pressure acting on the gate in closed position must correspond to the arrow on the valve body 4

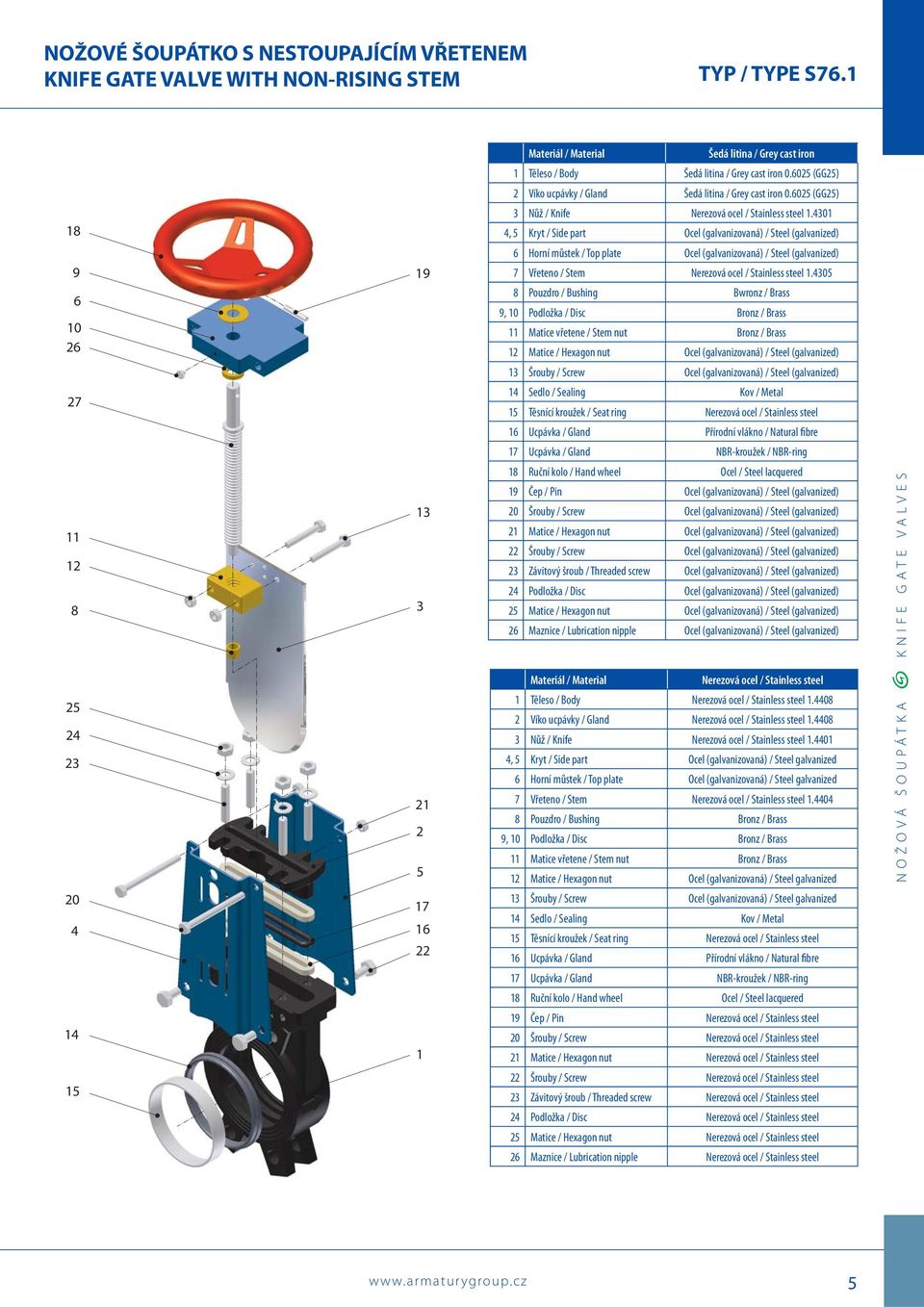

5 NOŽOVÉ ŠOUPÁTKO S NESTOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH NON-RISING STEM TYP / TYPE S Materiál / Material Šedá litina / Grey cast iron 1 Těleso / Body Šedá litina / Grey cast iron (GG25) 2 Víko ucpávky / Gland Šedá litina / Grey cast iron (GG25) 3 Nůž / Knife Nerezová ocel / Stainless steel , 5 Kryt / Side part Ocel (galvanizovaná) / Steel (galvanized) 6 Horní můstek / Top plate Ocel (galvanizovaná) / Steel (galvanized) 7 Vřeteno / Stem Nerezová ocel / Stainless steel Pouzdro / Bushing Bwronz / Brass 9, 10 Podložka / Disc Bronz / Brass 11 Matice vřetene / Stem nut Bronz / Brass 12 Matice / Hexagon nut Ocel (galvanizovaná) / Steel (galvanized) 13 Šrouby / Screw Ocel (galvanizovaná) / Steel (galvanized) 14 Sedlo / Sealing Kov / Metal 15 Těsnící kroužek / Seat ring Nerezová ocel / Stainless steel 16 Ucpávka / Gland Přírodní vlákno / Natural fibre 17 Ucpávka / Gland NBR-kroužek / NBR-ring 18 Ruční kolo / Hand wheel Ocel / Steel lacquered 19 Čep / Pin Ocel (galvanizovaná) / Steel (galvanized) 20 Šrouby / Screw Ocel (galvanizovaná) / Steel (galvanized) 21 Matice / Hexagon nut Ocel (galvanizovaná) / Steel (galvanized) 22 Šrouby / Screw Ocel (galvanizovaná) / Steel (galvanized) 23 Závitový šroub / Threaded screw Ocel (galvanizovaná) / Steel (galvanized) 24 Podložka / Disc Ocel (galvanizovaná) / Steel (galvanized) 25 Matice / Hexagon nut Ocel (galvanizovaná) / Steel (galvanized) 26 Maznice / Lubrication nipple Ocel (galvanizovaná) / Steel (galvanized) Materiál / Material Nerezová ocel / Stainless steel 1 Těleso / Body Nerezová ocel / Stainless steel Víko ucpávky / Gland Nerezová ocel / Stainless steel Nůž / Knife Nerezová ocel / Stainless steel , 5 Kryt / Side part Ocel (galvanizovaná) / Steel galvanized 6 Horní můstek / Top plate Ocel (galvanizovaná) / Steel galvanized 7 Vřeteno / Stem Nerezová ocel / Stainless steel Pouzdro / Bushing Bronz / Brass 9, 10 Podložka / Disc Bronz / Brass 11 Matice vřetene / Stem nut Bronz / Brass 12 Matice / Hexagon nut Ocel (galvanizovaná) / Steel galvanized 13 Šrouby / Screw Ocel (galvanizovaná) / Steel galvanized 14 Sedlo / Sealing Kov / Metal 15 Těsnící kroužek / Seat ring Nerezová ocel / Stainless steel 16 Ucpávka / Gland Přírodní vlákno / Natural fibre 17 Ucpávka / Gland NBR-kroužek / NBR-ring 18 Ruční kolo / Hand wheel Ocel / Steel lacquered 19 Čep / Pin Nerezová ocel / Stainless steel 20 Šrouby / Screw Nerezová ocel / Stainless steel 21 Matice / Hexagon nut Nerezová ocel / Stainless steel 22 Šrouby / Screw Nerezová ocel / Stainless steel 23 Závitový šroub / Threaded screw Nerezová ocel / Stainless steel 24 Podložka / Disc Nerezová ocel / Stainless steel 25 Matice / Hexagon nut Nerezová ocel / Stainless steel 26 Maznice / Lubrication nipple Nerezová ocel / Stainless steel NOŽOVÁ ŠOUPÁTKA KNIFE GATE VALVES 5

6 NOŽOVÉ ŠOUPÁTKO S NESTOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH NON-RISING STEM TYP / TYPE S76.1 PN 10 DN Připojení / Connection: EN MEZIPŘÍRUBOVÉ / WAFER TYPE Ovládání ručním kolem / Manually operated 0W 16 E G H 8 P DN B 0D n n n n DN DN DN DN DN M DN DN DN L C Závitové slepé otvory / Threaded blind holes Průchozí otvory / Through holes DN Ø D H L E B C G W n M P P max bar kg M M M M M M M M M M ca M24 23, ca.135 Větší DN na dotaz. Připojovací rozměry dle EN-558-1, řada 20. Výjimkou je počet šroubů u DN 65 (4 ks dle DIN 2501). / Larger DN on request. Connecting dimensions according to EN 558-1, Series 20. The number of bolts for DN 65 is an exception (4 pcs according to DIN 2501). Šoupátka lze dodat i s vrtáním dle ANSI B16.5, Class 150. / The gate valves are available also with drilling according to ANSI B16.5, Class 150. Maximální pracovní tlak (v tabulce sloupec bar) je roven maximálnímu diferenčnímu tlaku. / Maximum service pressure ( bar column in the table) is equal to the maximum differential pressure. 6

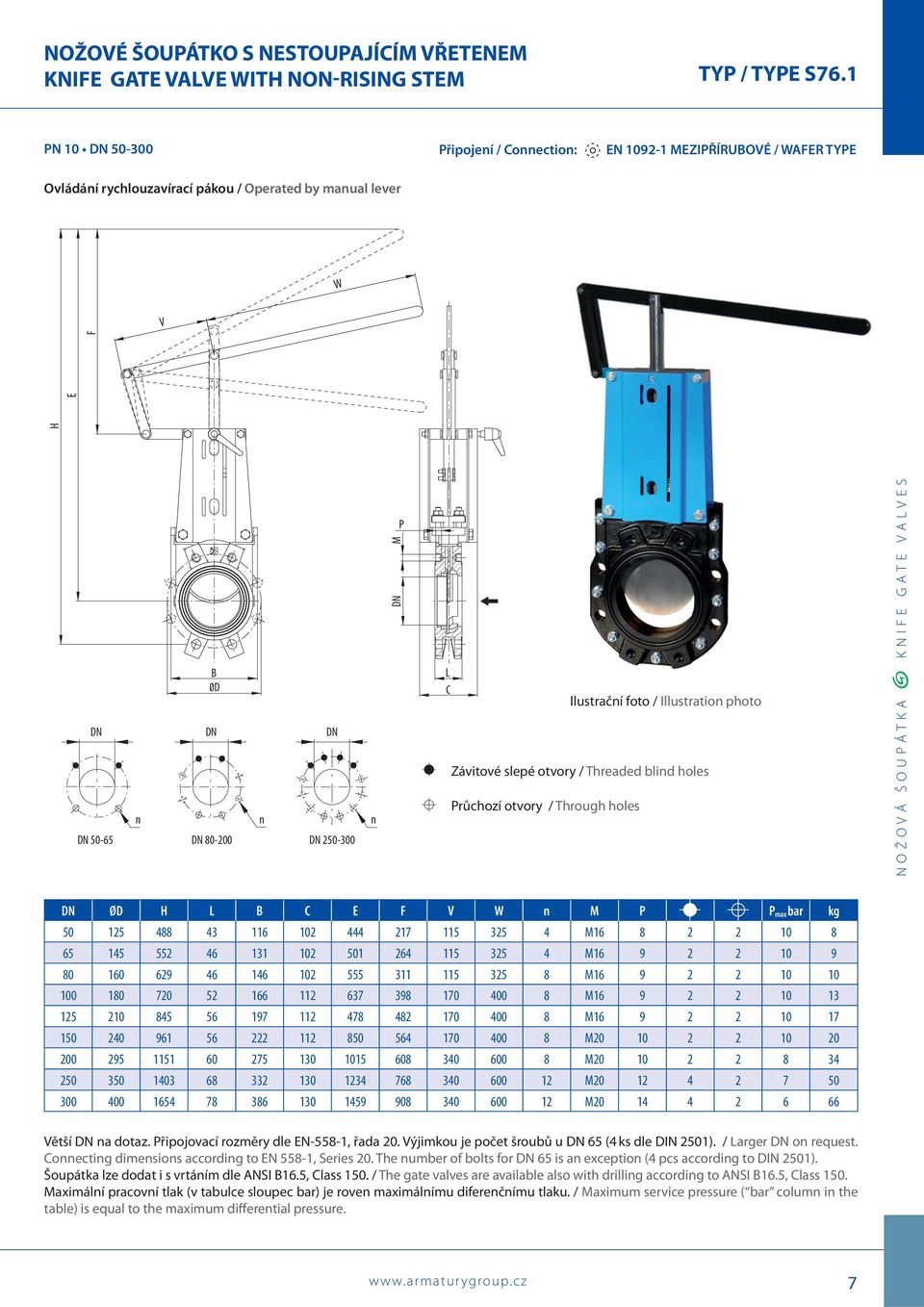

7 NOŽOVÉ ŠOUPÁTKO S NESTOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH NON-RISING STEM TYP / TYPE S76.1 PN 10 DN Připojení / Connection: EN MEZIPŘÍRUBOVÉ / WAFER TYPE Ovládání rychlouzavírací pákou / Operated by manual lever W V H E F B 0D DN DN DN n n n DN DN DN PM DN L C Průchozí otvory / Through holes Ilustrační foto / Illustration photo Závitové slepé otvory / Threaded blind holes DN ØD H L B C E F V W n M P P max bar kg M M M M M M M M M Větší DN na dotaz. Připojovací rozměry dle EN-558-1, řada 20. Výjimkou je počet šroubů u DN 65 (4 ks dle DIN 2501). / Larger DN on request. Connecting dimensions according to EN 558-1, Series 20. The number of bolts for DN 65 is an exception (4 pcs according to DIN 2501). Šoupátka lze dodat i s vrtáním dle ANSI B16.5, Class 150. / The gate valves are available also with drilling according to ANSI B16.5, Class 150. Maximální pracovní tlak (v tabulce sloupec bar) je roven maximálnímu diferenčnímu tlaku. / Maximum service pressure ( bar column in the table) is equal to the maximum differential pressure. 7

8 NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 Použití Nožové šoupátko se používá pro papírenský, potravinářský, chemický a těžební průmysl, úpravny vod, energetiku, apod. Application The knife gate valve is designed to be used in paper, food, chemical and mining industries, water treatment plants, power engineering, etc. Pracovní médium Vhodné např. pro sypké hmoty, granuláty, popílek, kaly, znečištěné kapaliny obsahující prach a pevné látky, celulózu, média viskózní, s vláknitými částicemi, papírenské hmoty, potraviny a podobná media. Pevné částice obsažené v médiu mají vliv na správnou funkci, spolehlivost a životnost armatury. Nevhodné pro páru. Technický popis Nožové šoupátko S76.2 je v základním provedení jednostranně těsnící uzavírací armatura se stoupajícím vřetenem (požadavek na oboustrannou těsnost na dotaz). Těleso je jednodílné centrické s těsnícími lištami, těsnění ucpávek je trojdílné. Standardní provedení v DIN, na požádání možno dodat v provedení ANSI. Připojení do potrubí - mezipřírubové - podle EN typ 11 form B - PN 10 - LUG - podle EN typ 11 form B - PN 10 Ovládání - ruční kolo se stoupajícím vřetenem (lze i nestoupající) - páka - převodovka - pneupohon dvojčinný nebo jednočinný - servopohon - hydropohon - řetězové kolo - elektrický pohon Příslušenství - snímač koncových poloh - boční kryty - deflektor (usměrňuje tok média, chrání sedlo před účinky abraze) - systém profukování sedla tlakovým vzduchem - solenoidní ventil pro ovládání - snímač polohy - nouzové ruční ovládání (k pneumatickému) - prodloužené vřeteno - přídavný zásobník - systém profukování sedla tlakovým vzduchem, párou, kapalinou atd. Zkoušení Zkoušky se provádějí dle EN U provedení s kovovým sedlem je třeba počítat s netěsností (až 0,4 % Kv). Working medium The knife gate valve is suitable for bulk materials, granulates, flue ash, sludge, polluted liquids containing dust and solids, pulp, viscous fluids, fluids containing fibrous particles, paper stuff, foodstuffs and similar fluids. Solid particles contained in the fluid affect the correct functioning, reliability and service life of the valve. Not suitable for steam. Technical description The knife gate valve S76.1 in its basic design is a uni-directional closing valve with non-rising stem (bi-directional sealing valve on request). The valve body is a one-piece centric body with raised faces and a three-piece packing set. Connection to piping - wafer type - acc. to EN typ 11 form B - PN 10 - LUG type - acc. to EN typ 11 form B - PN 10 Operation - handwheel with rising stem (also non-rising stem) - lever - manual gear - pneumatic actuator double acting or single acting - hydraulic actuator - chain wheel - eletric actuator Accessories - end position sensor - side covers - deflector plate (directing the fluid flow, protecting the seat against effects of abrasion) - system of compressed air blowing to the seat - solenoid valve for operation - position sensor - emergency manual operation (additional to pneumatic operation) - extended stem - additional container (air tank) - Flush Ports - allows for cleaning of solids trapped within the body cavities that can obstruct the flow or prevent the valve from closing fully. Purging can be with air, steam, liquids, etc. depending on the process. Testing Tests are performed according to EN Please note that there is necessary to calculate for all metalic sealing knife gate valves with a leaking rate of appr. 0,4 % of the Kv value (for liquid media). Montáž - pro montáž mezi příruby dle EN typ 11 - lze montovat i jako koncovou armaturu - do horizontálního i vertikálního potrubí (do horizontálního montovat šoupátko s vřetenem ve svislé poloze) - diferenční tlak na nůž v uzavřeném stavu musí souhlasit s šipkou na tělese Installation - for installation between flanges according to EN , type 11 - possibility of being used as an end valve - for installation into both horizontal and vertical pipings (in case of horizontal piping with the stem in vertical position) - differential pressure acting on the gate in closed position must correspond to the arrow on the valve body 8

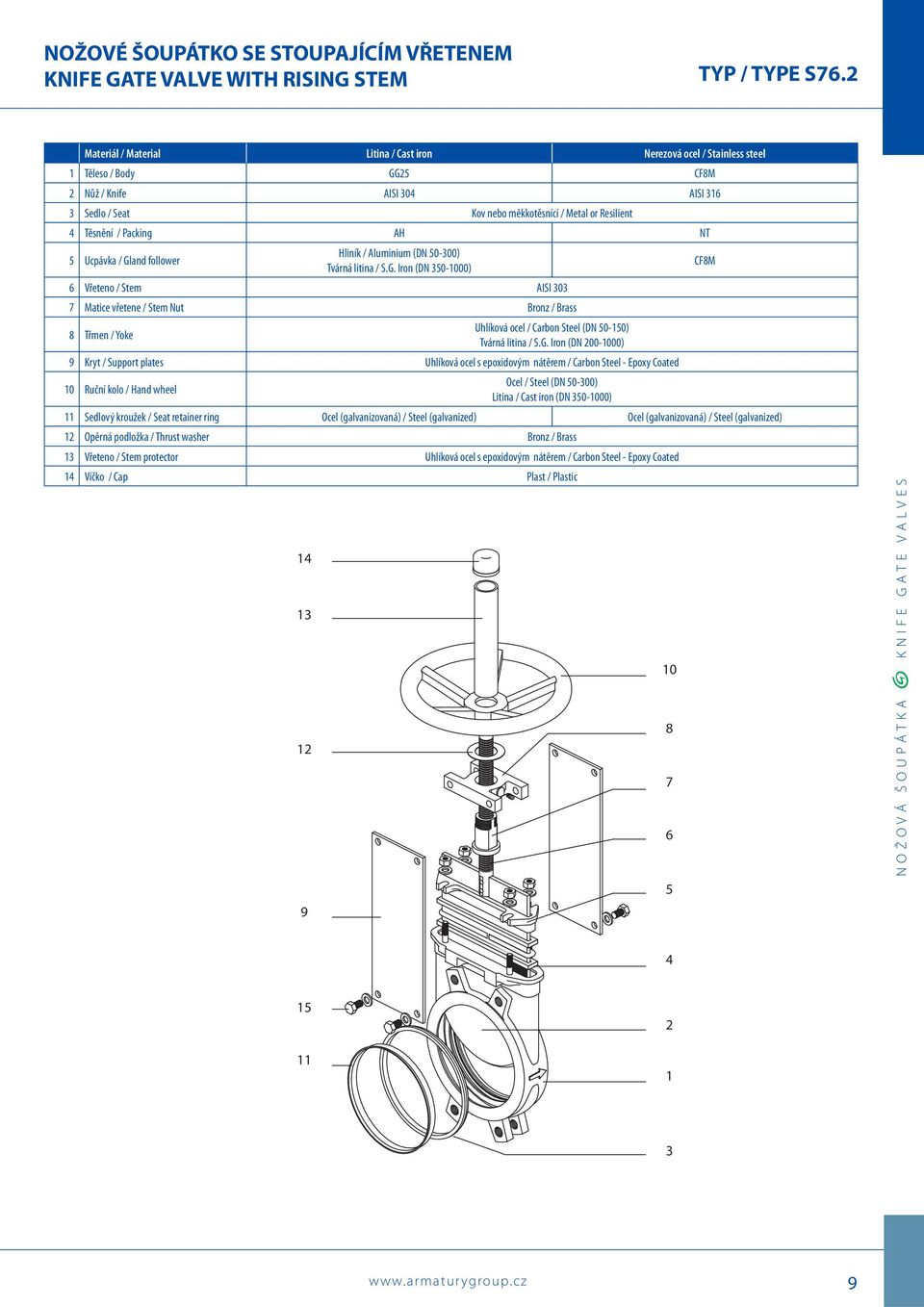

9 NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 Materiál / Material Litina / Cast iron Nerezová ocel / Stainless steel 1 Těleso / Body GG25 CF8M 2 Nůž / Knife AISI 304 AISI Sedlo / Seat Kov nebo měkkotěsnící / Metal or Resilient 4 Těsnění / Packing AH NT 5 Ucpávka / Gland follower Hliník / Aluminium (DN ) Tvárná litina / S.G. Iron (DN ) 6 Vřeteno / Stem AISI Matice vřetene / Stem Nut Bronz / Brass 8 Třmen / Yoke Uhlíková ocel / Carbon Steel (DN ) Tvárná litina / S.G. Iron (DN ) 9 Kryt / Support plates Uhlíková ocel s epoxidovým nátěrem / Carbon Steel - Epoxy Coated 10 Ruční kolo / Hand wheel Ocel / Steel (DN ) Litina / Cast iron (DN ) 11 Sedlový kroužek / Seat retainer ring Ocel (galvanizovaná) / Steel (galvanized) Ocel (galvanizovaná) / Steel (galvanized) 12 Opěrná podložka / Thrust washer Bronz / Brass 13 Vřeteno / Stem protector Uhlíková ocel s epoxidovým nátěrem / Carbon Steel - Epoxy Coated 14 Víčko / Cap Plast / Plastic CF8M

10 NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 KONSTRUKČNÍ VARIANTY SEDEL JEDNOSTRANNĚ TĚSNÍCÍCH ŠOUPÁTEK - POUŽITÍ (Požadavek na oboustrannou těsnost na dotaz.) Kov x kov Vysoká teplota Aplikace s médií o vysoké hustotě + abrazi DESIGN VARIANTS OF SEATS OF ONE-SIDE SEALING VALVES - APPLICATION (Bi-directional sealing valve on request.) Metal x metal High temperature High density media application + abrasion Typ B (kov x kov) Vysoká teplota Aplikace s médií o vysoké hustotě + abrazi Snadno vyměnitelné bez rozebrání armatury Type B seat (metal / metal) High temperature High density media application + abrasion Replaceable design without dismantling the valve Deflektor Usměrňuje tok média a chrání exponované vnitřní částí (sedlo, vedení apod.) před účinky abraze Různá materiálová provedení (AISI316, Ni-Hard, CA15 apod.) Prodloužení stavební délky DN = 9 mm DN = 12 mm Měkké sedlo typu A Standardní pružné sedlo. Druh pryže určuje vhodnost použití na jednotlivá média a rozsah pracovních teplot. Snadno vyměnitelné sedlo s pojistným kroužkem. Měkké sedlo typu B Druh pryže určuje vhodnost použití na jednotlivá média a rozsah pracovních teplot. Snadno vyměnitelné bez rozebrání armatury. Další možná provedení šoupátka S76.2 / Other possible designs of knife gate valve S76.2 Deflection Cone C Deflects the media away from any internal exposed parts of the valve such as gate guides, seat, etc. Different types of material available such as AISI 316 stainless, CA15, Ni-Hard, etc. Face to face dimensions increase DN = 9 mm DN = 12 mm Resilient, type A Standard resilient seat. Temperature limitations according to seat material selected. Consult the above chart or our technical department for more information. Replaceable seat retainer ring. Resilient, type B SEAT Temperature limitations according to seat material selected. Consult the above chart or our technical department for more information. Replaceable design without dismantling the valve. Obousměrné, průchozí deska s kruhovým otvorem / Bi-directional, through conduit knife gate valve Obousměrné, s dvojitou protiběžnou deskou / Bi-directional, double gate knife gate valve S připojením pro výpust LUG typ / With drain connection LUG type Čtvercové / Square 10

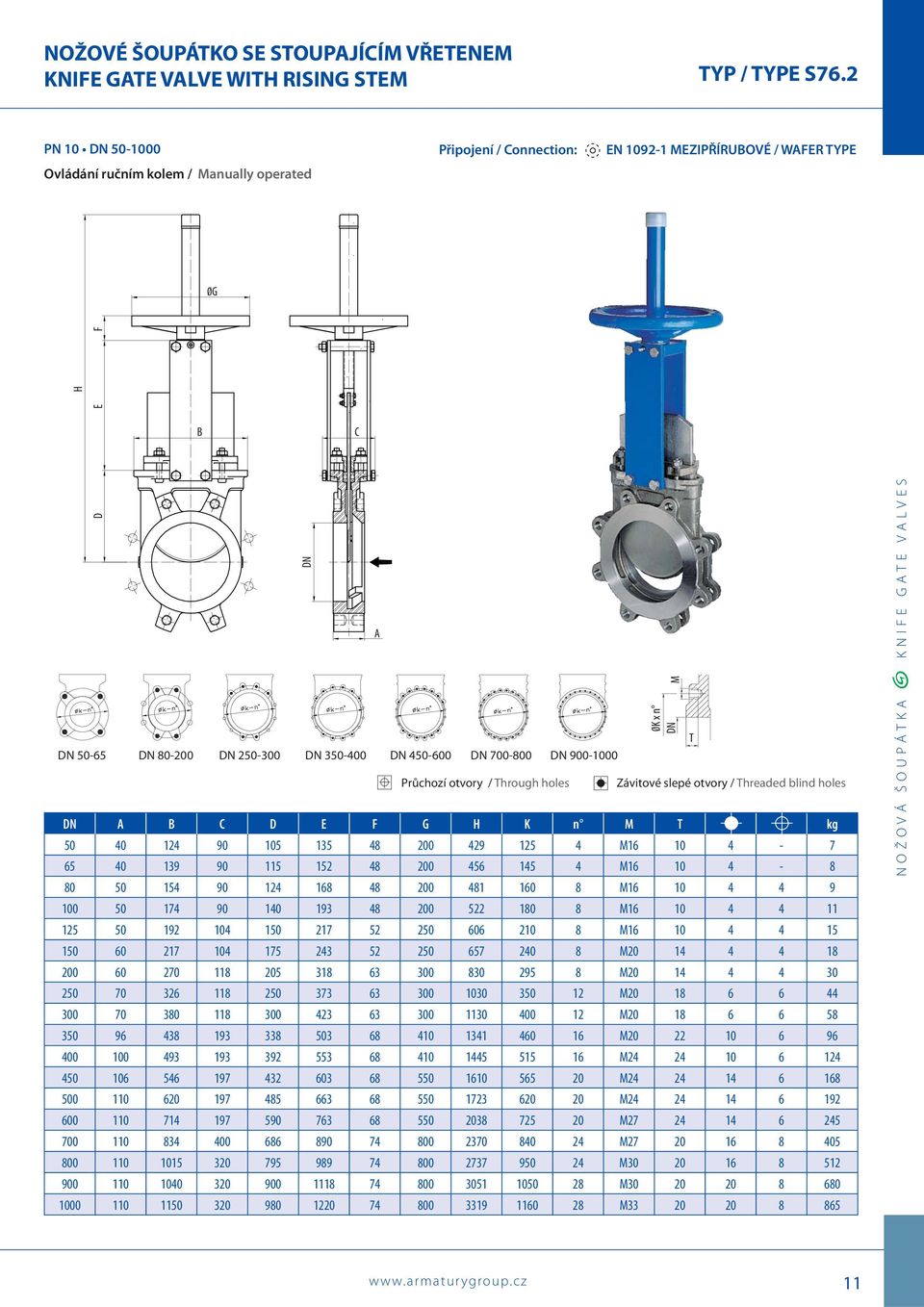

11 NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 PN 10 DN Připojení / Connection: EN MEZIPŘÍRUBOVÉ / WAFER TYPE Ovládání ručním kolem / Manually operated 0G H E F B C D DN DN DN A DN DN DN DN DN Průchozí otvory / Through holes Závitové slepé otvory / Threaded blind holes DN A B C D E F G H K n M T kg M M M M M M M M M M M M M M M M M M K x n DN M T 11

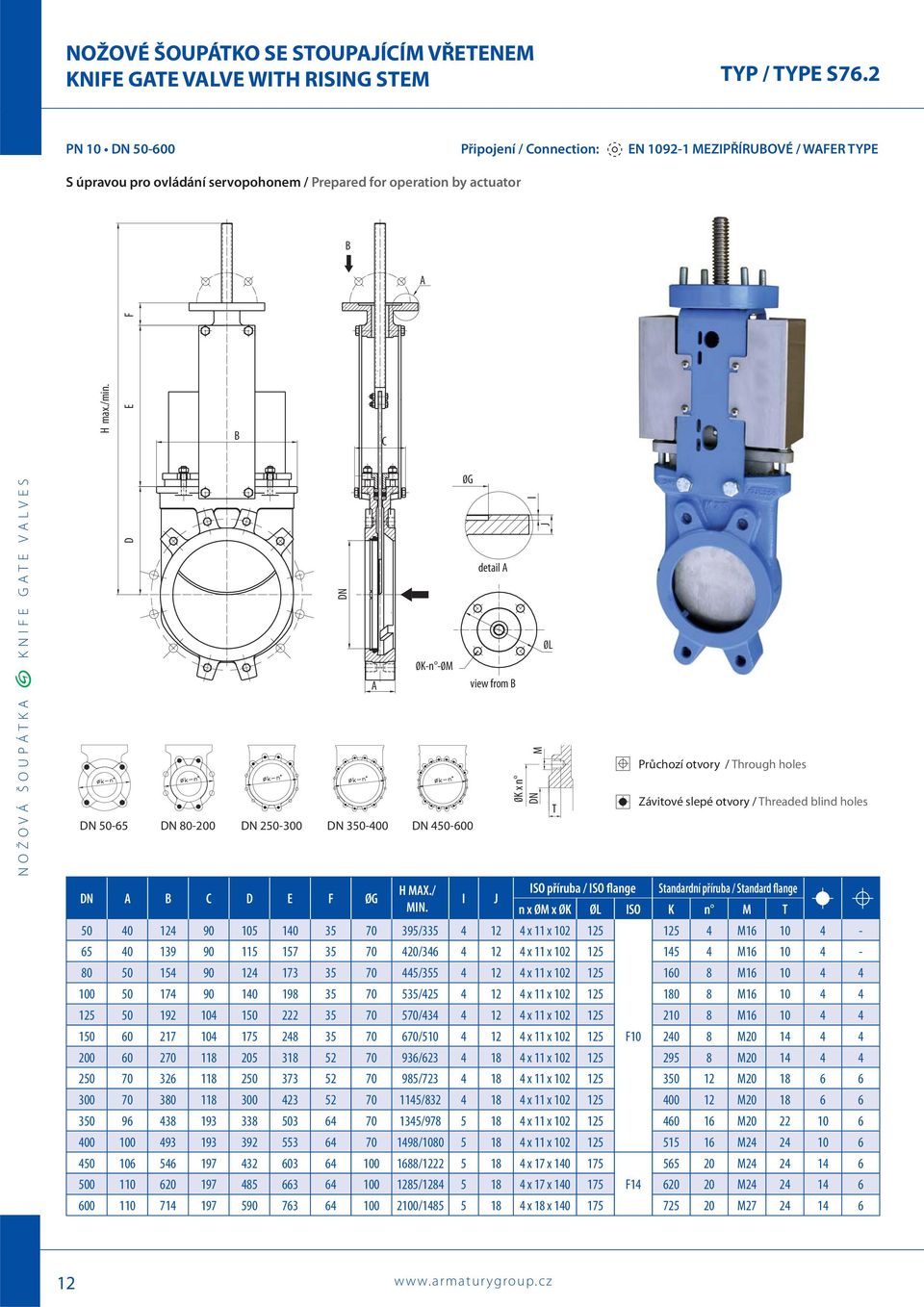

12 I NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 PN 10 DN Připojení / Connection: EN MEZIPŘÍRUBOVÉ / WAFER TYPE S úpravou pro ovládání servopohonem / Prepared for operation by actuator B A H max./min. D E F DN DN B DN C 0K-n -0M DN DN DN A 0G DN A B C D E F ØG H MAX./ ISO příruba / ISO flange Standardní příruba / Standard flange I J MIN. n x ØM x ØK ØL ISO K n M T / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x F M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 17 x M / x 17 x F M / x 18 x M detail A view from B 0K x n DN M J 0L T Průchozí otvory / Through holes Závitové slepé otvory / Threaded blind holes 12

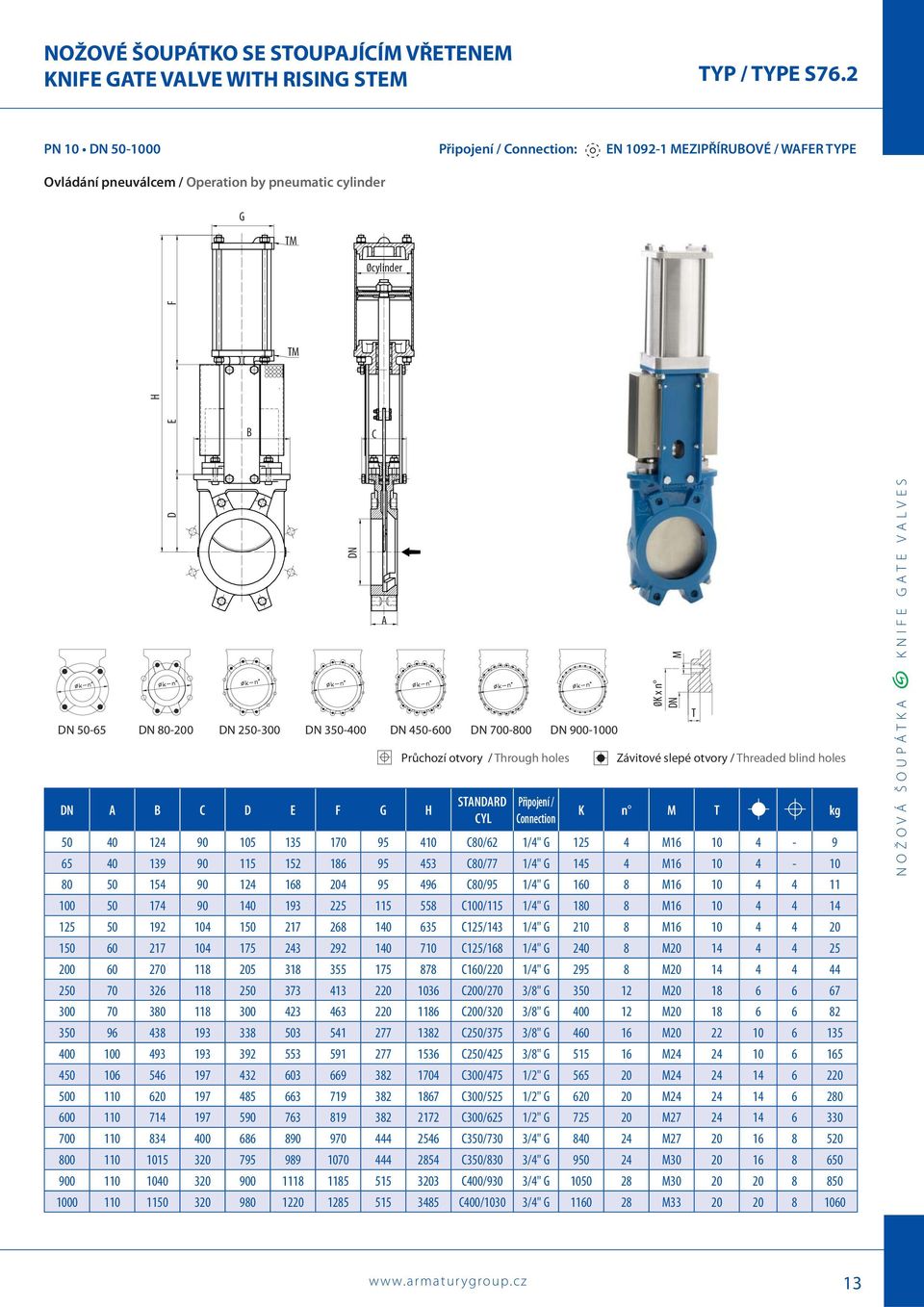

13 NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2 PN 10 DN Připojení / Connection: EN MEZIPŘÍRUBOVÉ / WAFER TYPE Ovládání pneuválcem / Operation by pneumatic cylinder G TM 0cylinder H E F B TM C D DN DN DN A B C D E F G H DN A DN DN DN DN DN Průchozí otvory / Through holes STANDARD CYL Připojení / Connection Závitové slepé otvory / Threaded blind holes K n M T kg C80/62 1/4" G M C80/77 1/4" G M C80/95 1/4" G M C100/115 1/4" G M C125/143 1/4" G M C125/168 1/4" G M C160/220 1/4" G M C200/270 3/8" G M C200/320 3/8" G M C250/375 3/8" G M C250/425 3/8" G M C300/475 1/2" G M C300/525 1/2" G M C300/625 1/2" G M C350/730 3/4" G M C350/830 3/4" G M C400/930 3/4" G M C400/1030 3/4" G M K x n DN M T 13

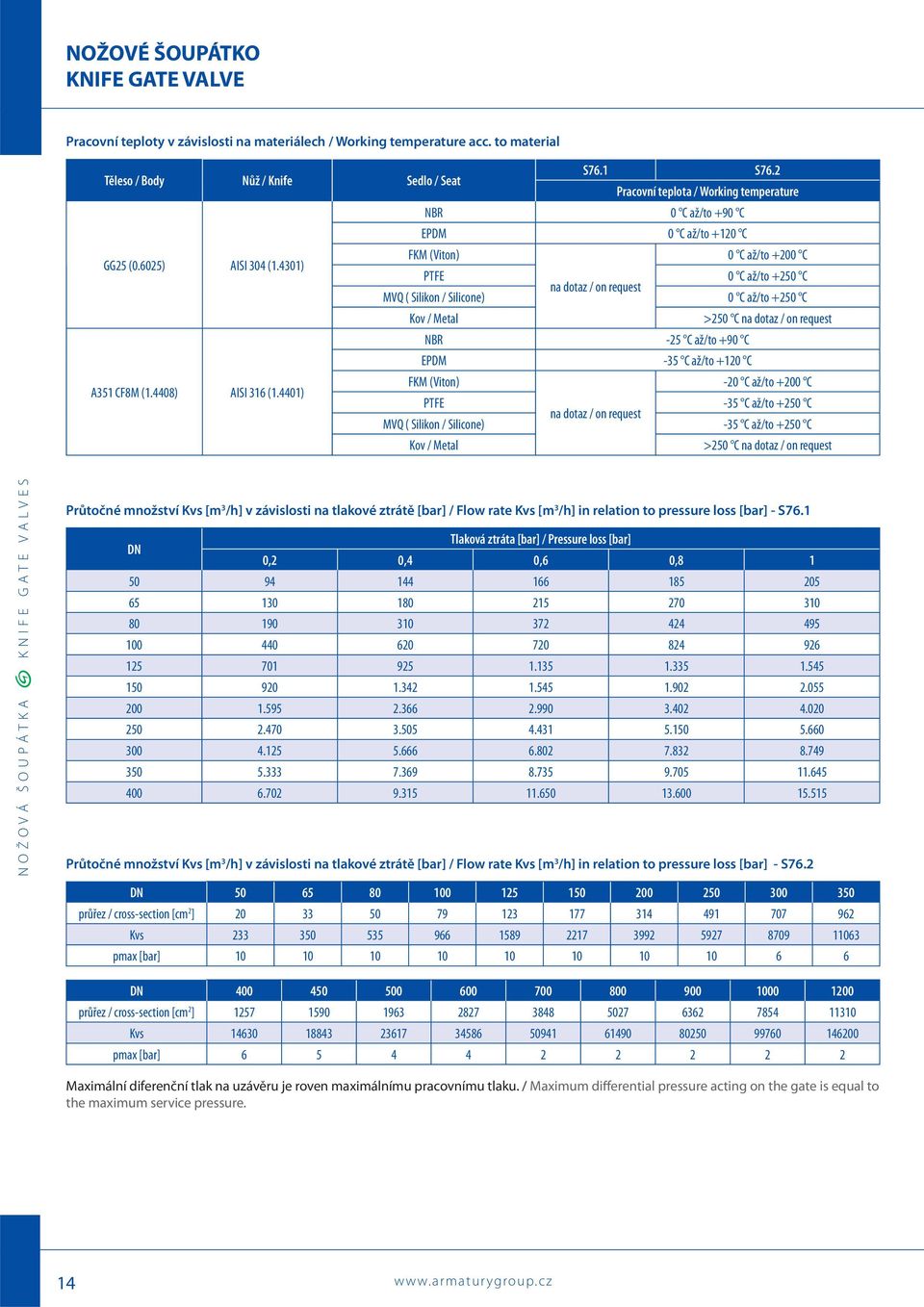

14 NOŽOVÉ ŠOUPÁTKO KNIFE GATE VALVE Pracovní teploty v závislosti na materiálech / Working temperature acc. to material Těleso / Body Nůž / Knife Sedlo / Seat S76.1 S76.2 Pracovní teplota / Working temperature NBR 0 C až/to +90 C EPDM 0 C až/to +120 C FKM (Viton) 0 C až/to +200 C GG25 (0.6025) AISI 304 (1.4301) PTFE 0 C až/to +250 C na dotaz / on request MVQ ( Silikon / Silicone) 0 C až/to +250 C Kov / Metal >250 C na dotaz / on request NBR -25 C až/to +90 C EPDM -35 C až/to +120 C FKM (Viton) -20 C až/to +200 C A351 CF8M (1.4408) AISI 316 (1.4401) PTFE -35 C až/to +250 C na dotaz / on request MVQ ( Silikon / Silicone) -35 C až/to +250 C Kov / Metal >250 C na dotaz / on request Průtočné množství Kvs [m 3 /h] v závislosti na tlakové ztrátě [bar] / Flow rate Kvs [m 3 /h] in relation to pressure loss [bar] - S76.1 DN Tlaková ztráta [bar] / Pressure loss [bar] 0,2 0,4 0,6 0, Průtočné množství Kvs [m 3 /h] v závislosti na tlakové ztrátě [bar] / Flow rate Kvs [m 3 /h] in relation to pressure loss [bar] - S76.2 DN průřez / cross-section [cm 2 ] Kvs pmax [bar] DN průřez / cross-section [cm 2 ] Kvs pmax [bar] Maximální diferenční tlak na uzávěru je roven maximálnímu pracovnímu tlaku. / Maximum differential pressure acting on the gate is equal to the maximum service pressure. 14

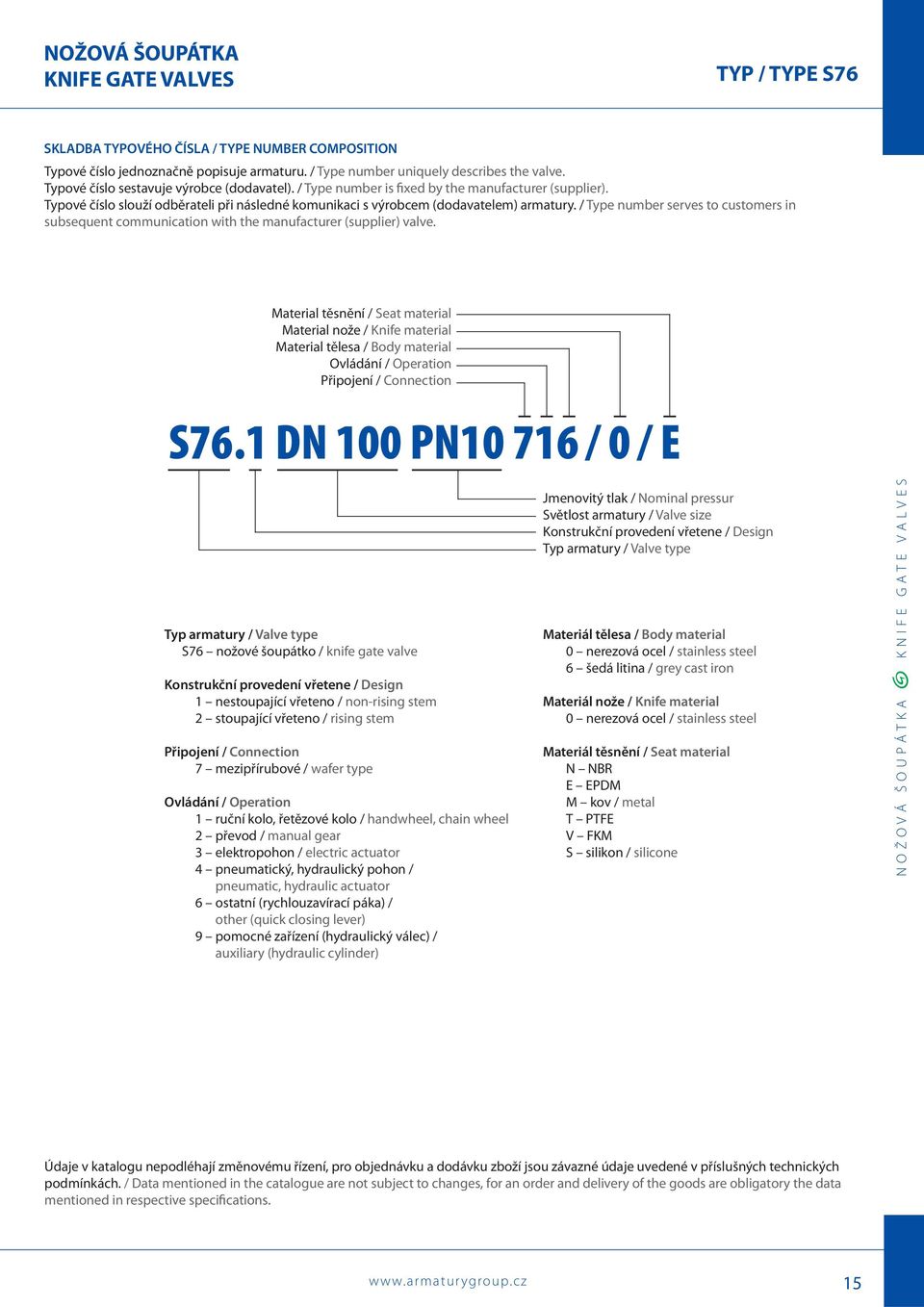

15 NOŽOVÁ ŠOUPÁTKA KNIFE GATE VALVES TYP / TYPE S76 SKLADBA TYPOVÉHO ČÍSLA / TYPE NUMBER COMPOSITION Typové číslo jednoznačně popisuje armaturu. / Type number uniquely describes the valve. Typové číslo sestavuje výrobce (dodavatel). / Type number is fixed by the manufacturer (supplier). Typové číslo slouží odběrateli při následné komunikaci s výrobcem (dodavatelem) armatury. / Type number serves to customers in subsequent communication with the manufacturer (supplier) valve. Material těsnění / Seat material Material nože / Knife material Material tělesa / Body material Ovládání / Operation Připojení / Connection S76.1 DN 100 PN / 0 / E Typ armatury / Valve type S76 nožové šoupátko / knife gate valve Konstrukční provedení vřetene / Design 1 nestoupající vřeteno / non-rising stem 2 stoupající vřeteno / rising stem Připojení / Connection 7 mezipřírubové / wafer type Ovládání / Operation 1 ruční kolo, řetězové kolo / handwheel, chain wheel 2 převod / manual gear 3 elektropohon / electric actuator 4 pneumatický, hydraulický pohon / pneumatic, hydraulic actuator 6 ostatní (rychlouzavírací páka) / other (quick closing lever) 9 pomocné zařízení (hydraulický válec) / auxiliary (hydraulic cylinder) Jmenovitý tlak / Nominal pressur Světlost armatury / Valve size Konstrukční provedení vřetene / Design Typ armatury / Valve type Materiál tělesa / Body material 0 nerezová ocel / stainless steel 6 šedá litina / grey cast iron Materiál nože / Knife material 0 nerezová ocel / stainless steel Materiál těsnění / Seat material N NBR E EPDM M kov / metal T PTFE V FKM S silikon / silicone Údaje v katalogu nepodléhají změnovému řízení, pro objednávku a dodávku zboží jsou závazné údaje uvedené v příslušných technických podmínkách. / Data mentioned in the catalogue are not subject to changes, for an order and delivery of the goods are obligatory the data mentioned in respective specifications. 15

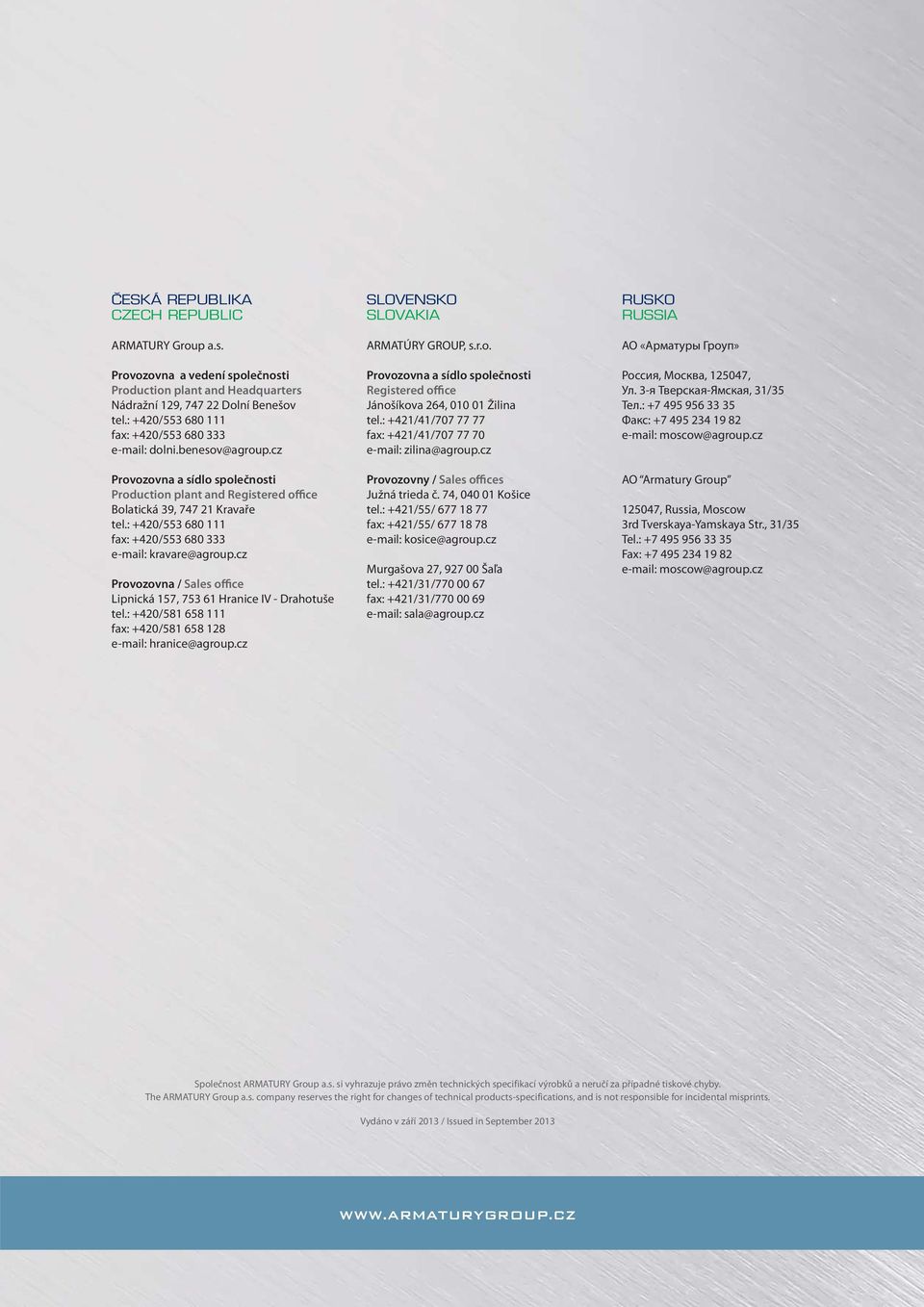

16 ČESKÁ REPUBLIKA CZECH REPUBLIC ARMATURY Group a.s. Provozovna a vedení společnosti Production plant and Headquarters Nádražní 129, Dolní Benešov tel.: +420/ fax: +420/ dolni.benesov@agroup.cz Provozovna a sídlo společnosti Production plant and Registered office Bolatická 39, Kravaře tel.: +420/ fax: +420/ kravare@agroup.cz Provozovna / Sales office Lipnická 157, Hranice IV - Drahotuše tel.: +420/ fax: +420/ hranice@agroup.cz SLOVENSKO SLOVAKIA ARMATÚRY GROUP, s.r.o. Provozovna a sídlo společnosti Registered office Jánošíkova 264, Žilina tel.: +421/41/ fax: +421/41/ zilina@agroup.cz Provozovny / Sales offices Južná trieda č. 74, Košice tel.: +421/55/ fax: +421/55/ kosice@agroup.cz Murgašova 27, Šaľa tel.: +421/31/ fax: +421/31/ sala@agroup.cz RUSKO RUSSIA АО «Арматуры Гроуп» Россия, Москва, , Ул. 3-я Тверская-Ямская, 31/35 Тел.: Факс: moscow@agroup.cz AO Armatury Group , Russia, Moscow 3rd Tverskaya-Yamskaya Str., 31/35 Tel.: Fax: moscow@agroup.cz Společnost ARMATURY Group a.s. si vyhrazuje právo změn technických specifikací výrobků a neručí za případné tiskové chyby. The ARMATURY Group a.s. company reserves the right for changes of technical products-specifications, and is not responsible for incidental misprints. Vydáno v září 2013 / Issued in September
