NOŽOVÉ ŠOUPÁTKO SE STOUPAJÍCÍM VŘETENEM KNIFE GATE VALVE WITH RISING STEM TYP / TYPE S76.2

Transkript

1 Použití Nožové šoupátko se používá pro papírenský, potravinářský, chemický a těžební průmysl, úpravny vod, energetiku, apod. pplication The knife gate valve is designed to be used in paper, food, chemical and mining industries, water treatment plants, power engineering, etc. Pracovní médium Vhodné např. pro sypké hmoty, granuláty, popílek, kaly, znečištěné kapaliny obsahující prach a pevné látky, celulózu, média viskózní, s vláknitými částicemi, papírenské hmoty, potraviny a podobná media. Pevné částice obsažené v médiu mají vliv na správnou funkci, spolehlivost a životnost armatury. Nevhodné pro páru. Technický popis Nožové šoupátko S76.2 je v základním provedení jednostranně těsnící uzavírací armatura se stoupajícím vřetenem (požadavek na oboustrannou těsnost na dotaz). Těleso je jednodílné centrické s těsnícími lištami, těsnění ucpávek je trojdílné. Standardní provedení v DIN, na požádání možno dodat v provedení NSI. Připojení do potrubí - mezipřírubové - podle EN typ 11 form - PN 10 - LUG - podle EN typ 11 form - PN 10 Ovládání - ruční kolo se stoupajícím vřetenem (lze i nestoupající) - páka - převodovka - pneupohon dvojčinný nebo jednočinný - servopohon - hydropohon - řetězové kolo - elektrický pohon Příslušenství - snímač koncových poloh - boční kryty - deflektor (usměrňuje tok média, chrání sedlo před účinky abraze) - systém profukování sedla tlakovým vzduchem - solenoidní ventil pro ovládání - snímač polohy - nouzové ruční ovládání (k pneumatickému) - prodloužené vřeteno - přídavný zásobník - systém profukování sedla tlakovým vzduchem, párou, kapalinou atd. Zkoušení Zkoušky se provádějí dle EN U provedení s kovovým sedlem je třeba počítat s netěsností (až 0,4 % Kv). Working medium The knife gate valve is suitable for bulk materials, granulates, flue ash, sludge, polluted liquids containing dust and solids, pulp, viscous fluids, fluids containing fibrous particles, paper stuff, foodstuffs and similar fluids. Solid particles contained in the fluid affect the correct functioning, reliability and service life of the valve. Not suitable for steam. Technical description The knife gate valve S76.1 in its basic design is a uni-directional closing valve with non-rising stem (bi-directional sealing valve on request). The valve body is a one-piece centric body with raised faces and a three-piece packing set. Connection to piping - wafer type - acc. to EN typ 11 form - PN 10 - LUG type - acc. to EN typ 11 form - PN 10 Operation - handwheel with rising stem (also non-rising stem) - lever - manual gear - pneumatic actuator double acting or single acting - hydraulic actuator - chain wheel - eletric actuator ccessories - end position sensor - side covers - deflector plate (directing the fluid flow, protecting the seat against effects of abrasion) - system of compressed air blowing to the seat - solenoid valve for operation - position sensor - emergency manual operation (additional to pneumatic operation) - extended stem - additional container (air tank) - Flush Ports - allows for cleaning of solids trapped within the body cavities that can obstruct the flow or prevent the valve from closing fully. Purging can be with air, steam, liquids, etc. depending on the process. Testing Tests are performed according to EN Please note that there is necessary to calculate for all metalic sealing knife gate valves with a leaking rate of appr. 0,4 % of the Kv value (for liquid media). Montáž - pro montáž mezi příruby dle EN typ 11 - lze montovat i jako koncovou armaturu - do horizontálního i vertikálního potrubí (do horizontálního montovat šoupátko s vřetenem ve svislé poloze) - diferenční tlak na nůž v uzavřeném stavu musí souhlasit s šipkou na tělese Installation - for installation between flanges according to EN , type 11 - possibility of being used as an end valve - for installation into both horizontal and vertical pipings (in case of horizontal piping with the stem in vertical position) - differential pressure acting on the gate in closed position must correspond to the arrow on the valve body 8

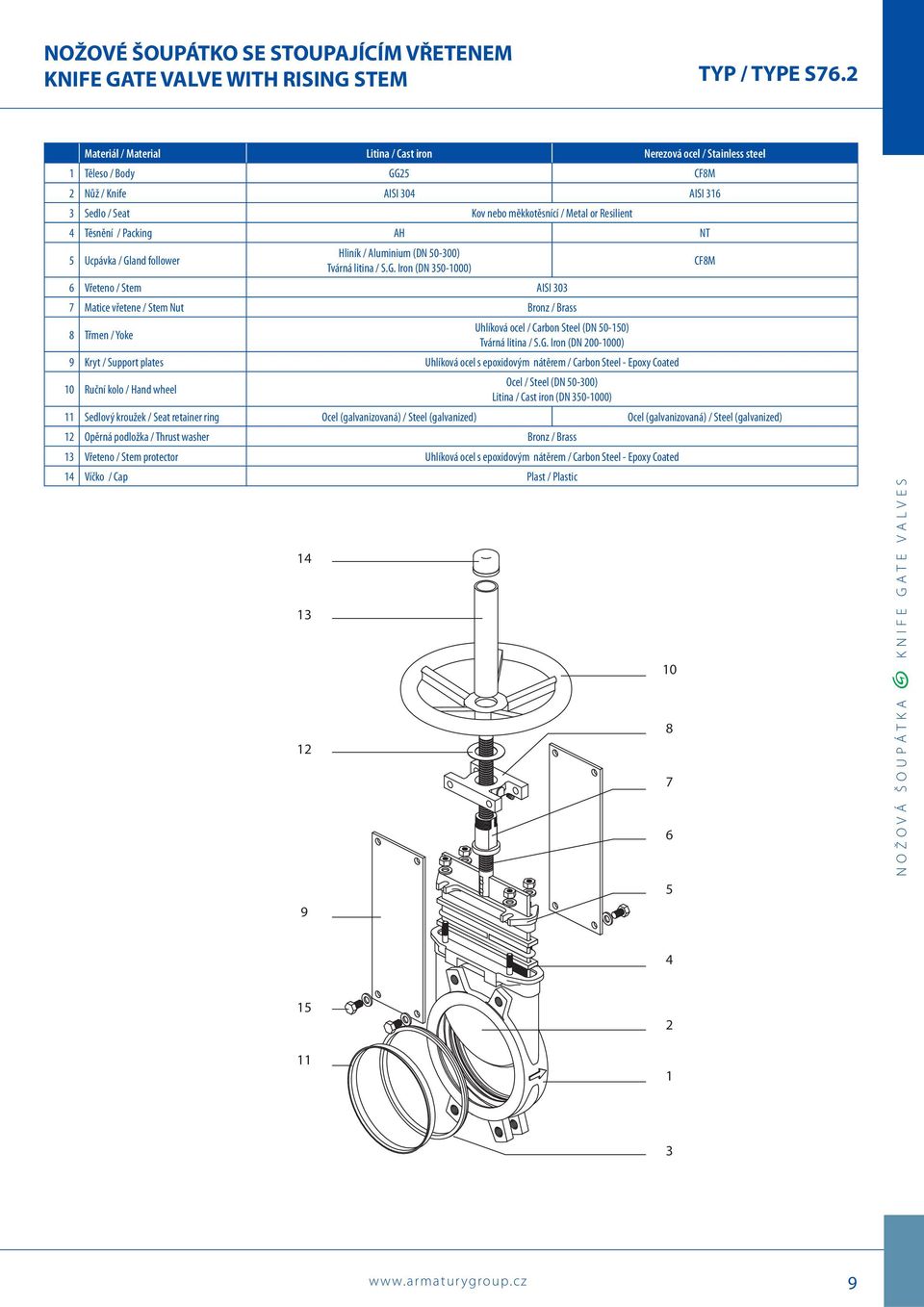

2 Materiál / Material Litina / Cast iron Nerezová ocel / Stainless steel 1 Těleso / ody GG25 CF8M 2 Nůž / Knife ISI 304 ISI Sedlo / Seat Kov nebo měkkotěsnící / Metal or Resilient 4 Těsnění / Packing H NT 5 Ucpávka / Gland follower Hliník / luminium ( ) Tvárná litina / S.G. Iron ( ) 6 Vřeteno / Stem ISI Matice vřetene / Stem Nut ronz / rass 8 Třmen / Yoke Uhlíková ocel / Carbon Steel ( ) Tvárná litina / S.G. Iron ( ) 9 Kryt / Support plates Uhlíková ocel s epoxidovým nátěrem / Carbon Steel - Epoxy Coated 10 Ruční kolo / Hand wheel Ocel / Steel ( ) Litina / Cast iron ( ) 11 Sedlový kroužek / Seat retainer ring Ocel (galvanizovaná) / Steel (galvanized) Ocel (galvanizovaná) / Steel (galvanized) 12 Opěrná podložka / Thrust washer ronz / rass 13 Vřeteno / Stem protector Uhlíková ocel s epoxidovým nátěrem / Carbon Steel - Epoxy Coated 14 Víčko / Cap Plast / Plastic CF8M

3 KONSTRUKČNÍ VRINTY SEDEL JEOSTRNNĚ TĚSNÍCÍCH ŠOUPÁTEK - POUŽITÍ (Požadavek na oboustrannou těsnost na dotaz.) Kov x kov Vysoká teplota plikace s médií o vysoké hustotě + abrazi DESIGN VRINTS OF SETS OF ONE-SIDE SELING VLVES - PPLICTION (i-directional sealing valve on request.) Metal x metal High temperature High density media application + abrasion Typ (kov x kov) Vysoká teplota plikace s médií o vysoké hustotě + abrazi Snadno vyměnitelné bez rozebrání armatury Type seat (metal / metal) High temperature High density media application + abrasion Replaceable design without dismantling the valve Deflektor Usměrňuje tok média a chrání exponované vnitřní částí (sedlo, vedení apod.) před účinky abraze Různá materiálová provedení (ISI316, Ni-Hard, C15 apod.) Prodloužení stavební délky = 9 mm = 12 mm Měkké sedlo typu Standardní pružné sedlo. Druh pryže určuje vhodnost použití na jednotlivá média a rozsah pracovních teplot. Snadno vyměnitelné sedlo s pojistným kroužkem. Měkké sedlo typu Druh pryže určuje vhodnost použití na jednotlivá média a rozsah pracovních teplot. Snadno vyměnitelné bez rozebrání armatury. Další možná provedení šoupátka S76.2 / Other possible designs of knife gate valve S76.2 Deflection Cone C Deflects the media away from any internal exposed parts of the valve such as gate guides, seat, etc. Different types of material available such as ISI 316 stainless, C15, Ni-Hard, etc. Face to face dimensions increase = 9 mm = 12 mm Resilient, type Standard resilient seat. Temperature limitations according to seat material selected. Consult the above chart or our technical department for more information. Replaceable seat retainer ring. Resilient, type SET Temperature limitations according to seat material selected. Consult the above chart or our technical department for more information. Replaceable design without dismantling the valve. Obousměrné, průchozí deska s kruhovým otvorem / i-directional, through conduit knife gate valve Obousměrné, s dvojitou protiběžnou deskou / i-directional, double gate knife gate valve S připojením pro výpust LUG typ / With drain connection LUG type Čtvercové / Square 10

4 PN Připojení / Connection: EN MEZIPŘÍRUOVÉ / WFER TYPE Ovládání ručním kolem / Manually operated 0G H E F C D Průchozí otvory / Through holes Závitové slepé otvory / Threaded blind holes C D E F G H K n M T kg M M M M M M M M M M M M M M M M M M K x n M T 11

5 I NOŽOVÉ ŠOUPÁTKO SE STOUPJÍCÍM VŘETENEM PN Připojení / Connection: EN MEZIPŘÍRUOVÉ / WFER TYPE S úpravou pro ovládání servopohonem / Prepared for operation by actuator H max./min. D E F C 0K-n -0M G C D E F ØG H MX./ ISO příruba / ISO flange Standardní příruba / Standard flange I J MIN. n x ØM x ØK ØL ISO K n M T / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x F M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 11 x M / x 17 x M / x 17 x F M / x 18 x M detail view from 0K x n M J 0L T Průchozí otvory / Through holes Závitové slepé otvory / Threaded blind holes 12

6 PN Připojení / Connection: EN MEZIPŘÍRUOVÉ / WFER TYPE Ovládání pneuválcem / Operation by pneumatic cylinder G TM 0cylinder H E F TM C D C D E F G H Průchozí otvory / Through holes STNDRD CYL Připojení / Connection Závitové slepé otvory / Threaded blind holes K n M T kg C80/62 1/4" G M C80/77 1/4" G M C80/95 1/4" G M C100/115 1/4" G M C125/143 1/4" G M C125/168 1/4" G M C160/220 1/4" G M C200/270 3/8" G M C200/320 3/8" G M C250/375 3/8" G M C250/425 3/8" G M C300/475 1/2" G M C300/525 1/2" G M C300/625 1/2" G M C350/730 3/4" G M C350/830 3/4" G M C400/930 3/4" G M C400/1030 3/4" G M K x n M T 13

7 NOŽOVÉ ŠOUPÁTKO KNIFE GTE VLVE Pracovní teploty v závislosti na materiálech / Working temperature acc. to material Těleso / ody Nůž / Knife Sedlo / Seat S76.1 S76.2 Pracovní teplota / Working temperature NR 0 C až/to +90 C EPDM 0 C až/to +120 C FKM (Viton) 0 C až/to +200 C GG25 (0.6025) ISI 304 (1.4301) PTFE 0 C až/to +250 C na dotaz / on request MVQ ( Silikon / Silicone) 0 C až/to +250 C Kov / Metal >250 C na dotaz / on request NR -25 C až/to +90 C EPDM -35 C až/to +120 C FKM (Viton) -20 C až/to +200 C 351 CF8M (1.4408) ISI 316 (1.4401) PTFE -35 C až/to +250 C na dotaz / on request MVQ ( Silikon / Silicone) -35 C až/to +250 C Kov / Metal >250 C na dotaz / on request Průtočné množství Kvs [m 3 /h] v závislosti na tlakové ztrátě [bar] / Flow rate Kvs [m 3 /h] in relation to pressure loss [bar] - S76.1 Tlaková ztráta [bar] / Pressure loss [bar] 0,2 0,4 0,6 0, Průtočné množství Kvs [m 3 /h] v závislosti na tlakové ztrátě [bar] / Flow rate Kvs [m 3 /h] in relation to pressure loss [bar] - S průřez / cross-section [cm 2 ] Kvs pmax [bar] průřez / cross-section [cm 2 ] Kvs pmax [bar] Maximální diferenční tlak na uzávěru je roven maximálnímu pracovnímu tlaku. / Maximum differential pressure acting on the gate is equal to the maximum service pressure. 14
